化工原理课后习题答案第八章 蒸馏习题答案
化工原理下册课后思考题答案
第六章传热问题1.传热过程有哪三种基本方式答1．直接接触式、间壁式、蓄热式。
问题2.传热按机理分为哪几种答2．传导、对流、热辐射。
问题3.物体的导热系数与哪些主要因素有关答3．与物态、温度有关。
问题4.流动对传热的贡献主要表现在哪儿答4．流动流体的载热。
问题5.自然对流中的加热面与冷却面的位置应如何放才有利于充分传热答5．加热面在下，制冷面在上。
问题6.液体沸腾的必要条件有哪两个答6．过热度、汽化核心。
问题7.工业沸腾装置应在什么沸腾状态下操作为什么答7．核状沸腾状态。
以免设备烧毁。
问题8.沸腾给热的强化可以从哪两个方面着手答8．改善加热表面，提供更多的汽化核心；沸腾液体加添加剂，降低表面张力。
问题9.蒸汽冷凝时为什么要定期排放不凝性气体答9．避免其积累，提高α。
问题10.为什么低温时热辐射往往可以忽略,而高温时热辐射则往往成为主要的传热方式答10．因Q与温度四次方成正比，它对温度很敏感。
问题11.影响辐射传热的主要因素有哪些答11．温度、黑度、角系数（几何位置）、面积大小、中间介质。
问题12.为什么有相变时的对流给热系数大于无相变时的对流给热系数答12．①相变热远大于显热；②沸腾时汽泡搅动；蒸汽冷凝时液膜很薄。
问题13.有两把外形相同的茶壶，一把为陶瓷的，一把为银制的。
将刚烧开的水同时充满两壶。
实测发现，陶壶内的水温下降比银壶中的快，这是为什么答13．陶瓷壶的黑度大，辐射散热快；银壶的黑度小，辐射散热慢。
问题14.若串联传热过程中存在某个控制步骤,其含义是什么答14．该步骤阻力远大于其他各步骤的阻力之和，传热速率由该步骤所决定。
问题15.传热基本方程中,推导得出对数平均推动力的前提条件有哪些答15．K、qm1Cp1、qm2Cp2沿程不变；管、壳程均为单程。
问题16.一列管换热器，油走管程并达到充分湍流。
用133℃的饱和蒸汽可将油从40℃加热至80℃。
若现欲增加50%的油处理量，有人建议采用并联或串联同样一台换热器的方法，以保持油的出口温度不低于80℃，这个方案是否可行答16．可行。
《化工原理》课后习题答案
第一章绪论习题1.热空气与冷水间的总传热系数K值约为42.99k c a l/（m2・h・℃），试从基本单位换算开始，将K值的单位改为W/（m2・℃）。
[答案:K＝50M（m2・C）]。
解：从附录查出：1k c a l＝1.1622×10-3K W·h=1.1622W·h所以：K=42.99K c a l/（m2·h·℃）＝42.99K c a l/（m2·h·℃）×（1.1622W·h/1k c a l）＝50w/（m2·℃）。
2.密度ρ是单位体积物质具有的质量。
在以下两种单位制中，物质密度的单位分别为:S I k g/m2；米制重力单位为：k g f.s2/m4;常温下水的密度为1000k g/m3，试从基本单位换算开始，将该值换算为米制重力单位的数值。
〔答案:p＝101.9k g f/s2/m4〕解：从附录查出：1k g f＝9.80665k g·m/s2，所以1000k g/m3＝1000k g/m3×[1k g f/(9.80665k g·m/s2)]=101.9k g f·s2/m4.3.甲烷的饱和蒸气压与温度的关系符合下列经验公式：今需将式中p的单位改为P a，温度单位改为K，试对该式加以变换。
〔答案:〕从附录查出：1m m H g=133.32P a，1℃＝K－273.3。
则新旧单位的关系为：P＝P’/133.32;t＝T－273.3。
代入原式得：l g（P’/133.32）＝6.421-352/（T－273.3+261）；化简得l g P=8.546－3.52/(T-12.3).4.将A、B、C、D四种组分各为0.25（摩尔分数，下同）的某混合溶液，以1000m o l/h 的流量送入精馏塔内分离，得到塔顶与塔釜两股产品，进料中全部A组分、96％B组分及4％C组分存于塔顶产品中，全部D组分存于塔釜产品中。
化工原理蒸馏—答案
蒸馏一. 填空题1.蒸馏是分离 __均相混合物的一种方法，蒸馏分离的依据是______挥发度差异_____。
2. 气液两相呈平衡状态时，气液两相温度_相同______，但气相组成____大于____液相组成。
3. 气液两相组成相同时，则气相露点温度________液相泡点温度。
3.大于4. 在精馏过程中，增大操作压强，则物系的相对挥发度________，塔顶温度_________，塔釜温度_______，对分离过程___________。
4. 下降 升高 升高 不利5. 两组分溶液的相对挥发度是指溶液中_______的挥发度对________的挥发度的比值，a=1表示_______。
5.易挥发组分 难挥发组分 不能用蒸馏方法分离6. 所谓理论板是指该板的气液两相____________，且塔板上_________________。
6.互呈平衡 液相组成均匀一致7. 某两组分物系，其相对挥发度α=3，对第n ，n-1两层理论板，在全回流条件下，已知x n =0.3，则y n-1 =_________________。
7. 0.7948. 某精馏塔的温度精馏段操作线方程为y=0.75x +0.24，则该精馏塔的操作回流比是____________，馏出液组成为____________________。
8. R=3 96.0=D x9.精馏塔的塔顶温度总是低于塔底温度，其原因是_____________和_________________。
9.塔顶易挥发组分含量高 塔底压力高于塔顶10. 在总压为103.3kPa 温度为95℃下，苯与甲苯的饱和蒸汽分别为0A p =155.7kPa0B p =63.3 kPa ，则平衡时苯的液相组成为x =_________，气相组成为y=______________，相对挥发度为α=____________。
10. 411.0=x 632.0=y α=2.4611. 精馏塔有____________进料热状态，其中__________进料q 值最大，进料温度F t ____泡点b t 。
化工原理课后习题答案第八章 蒸馏习题答案
习题相平衡1．已知甲醇和丙醇在80℃时的饱和蒸汽压分别为181.13kPa 和50.92kPa ，且该溶液为理想溶液。
试求：（1）80℃时甲醇与丙醇的相对挥发度；（2）若在80℃下汽液两相平衡时的液相组成为0.6，试求汽相组成； （3）此时的总压。
解：（1）甲醇与丙醇在80℃时的相对挥发度557.392.5013.181===o BoA p p α（2）当x=0.6时 ()842.06.0)1557.3(16.0557.311=⨯-+⨯=-+=x x y αα（3）总压kPa yxp p o A 07.129842.06.013.181=⨯==2．已知二元理想溶液上方易挥发组分A 的气相组成为0.45（摩尔分率），在平衡温度下，A 、B 组分的饱和蒸汽压分别为145kPa 和125kPa 。
求平衡时A 、B 组分的液相组成及总压。
解：对二元理想溶液的气液平衡关系可采用拉乌尔定律及道尔顿分压定律求解。
已知理想溶液 ,45.0y =A 则0.5545.0-1y 1y A B ==-= 根据拉乌尔定律 A oA A x p p = ，B oB B x p p = 道尔顿分压定律 A A p p y = ，B B p p y = 则有 o A A p p x A y =,op p x BBB y = 因为 1x x B =+A所以 1p y p y 0B BA =⎪⎪⎭⎫⎝⎛+o Ap即 11250.551450.45=⎪⎭⎫ ⎝⎛+p可解得 p =133.3 kPa 则液相组成 414.014545.03.133y A =⨯==oAA p p x586.0414.01x 1A B =-=-=x3．苯（A ）和甲苯（B ）的饱和蒸气压和温度的关系（安托因方程）为24.22035.1206032.6log +-=t p oA58.21994.1343078.6log +-=t p oB 式中oA p 单位为k a P ，t 的单位为℃。
《化工原理》课本习题答案
《化工原理》课本习题答案第一章流体流动1 PA（绝）= 1.28×105 N/m2PA（表）= 2.66×104N/m22 W = 6.15吨3 F = 1.42×104NP = 7.77×104Pa4 H = 0.39m5 △P = 2041×105N/m26 P = 1.028×105Pa△h = 0.157m7 P（绝）= 18kPa H = 8.36m8 H = R PA> PB9 略10 P = Paexp[-Mgh/RT]11 u = 11.0m/s ; G = 266.7kg/m2sqm = 2.28kg/s12 R = 340mm13 qv = 2284m3/h14 τ= 1463s15 Hf = 0.26J/N16 会汽化1718 F = 4.02×103N19 略20 u2 = 3.62m/s ; R = 0.41m21 F = 151N22 v = 5.5×10-6m2/s23 =0.817 a = 1.0624 略25 P（真）= 95kPa ; P（真）变大26 Z = 12.4m27 P（表）= 3.00×105N/m228 qv = 3.39m3/h P1变小 P2变大29 qv = 1.81m3/h30 H = 43.8m31 τ= 2104s32 He = 38.1J/N33 qv =0.052m3/s=186m3/h34 qv1 = 9.7m3/h ; qv2 = 4.31m3/hqv3 = 5.39m3/h ; q,v3 = 5.39m3/h35 qvB/qvC = 1.31 ; qvB/qvC =1.05 ;能量损失36 P1（绝）=5.35×105Pa37 = 13.0m/s38 qv = 7.9m3/h39 qVCO2（上限）=3248l/h40 = 500 l/s ; τ=3×104PaF = 3×102N P = 150w41 he = 60.3J/kg42 τy = 18.84Pa μ∞ = 4.55Pa·s43 τy = 39.7Pa44 略第二章流体输送机械1 He = 15+4.5×105qV2He = 45.6J/N Pe = 4.5KW2 P = ρω2r2/2 ; Φ/ρg = u2/2g = 22.4J/N3 He = 34.6J/N ; η = 64％4 略5 qV = 0.035m3/s ; Pe = 11.5KW6 串联7 qV = 0.178m3/min ; qV, = 0.222m3/min8 会汽蚀9 安装不适宜，泵下移或设备上移10 IS80-65-160 或 IS100-65-31511 ηV = 96.6％12 不适用13 P = 33.6KW ; T2 = 101.0℃14 qV = 87.5m3/h ; 选W2第三章流体的搅拌1 略2 P = 38.7w ; P’ = 36.8w3 d/d1 = 4.64 ; n/n1 = 0.359 ; N/N1 = 100 第四章流体通过颗粒层的流动1 △φ = 222.7N/m22 △φ/L = 1084Pa/m3 V = 2.42m34 K = 5.26×10-4m2/s ; qe = 0.05m3/m25 A = 15.3m2 ; n = 2台6 略7 △V0 = 1.5L8 △V = 13L9 q = 58.4l/m2 ; τw = 6.4min10 τ = 166s ; τw = 124s11 K = 3.05×10-5m2/sVe = 5.06×10-2m3 ; V = 0.25m312 n’ = 4.5rpm ; L’/L = 2/3第五章颗粒的沉降和流态化1 ut = 7.86×10-4m/s ; ut’ = 0.07m/s2 dP = 88.8μm3 τ = 8.43×10-3s ; s = 6.75×10-5m4 dpmax = 3.6μm5 dpmin = 64.7μm ; ηP = 60％6 可完全分开7 ζRe2<488 η0 = 0.925 ; x出1 = 0.53x出2 = 0.27 ; x出3 = 0.20x出4 = 0 ; W出 = 59.9kg/day9 ε固 = 0.42 ; ε流 = 0.71 ; ΔФ = 3.14×104N/m210 略11 D扩 = 2.77m12 略第六章传热1 δ1 = 0.22m ; δ2 = 0.1m2 t1 = 800℃3 t1 = 405℃4 δ = 50mm5 (λ’-λ)/ λ = -19.7％6 略7 Q,/Q = 1.64 λ小的放内层8 a = 330W/m2*℃9 a = 252.5W/ m2*℃10 q = 3.69kw/m211 q1/q2 =112 w = 3.72×10-3kg/s ; w’=7.51×10-3kg/s13 Tg = 312℃14 Tw = 746K15 τ = 3.3hr16 ε A = 0.48 ; ε B = 0.4017 略18 热阻分率0.3％K’=49.0W/m2·℃ ; K,, = 82.1W/m2·℃19 w = 3.47×10-5kg/m·s ; tw = 38.7℃20 δ= 82mm21 a1 =1.29×104W/m2·℃ ; a,2 = 3.05×103W/m2·℃ ; R = 7.58*10-5m2·℃/W22 δ= 10mm ; Qmax = 11.3KW23 R = 6.3×10-3m2·℃/W24 n = 31 ; L = 1.65m25 L = 9.53m26 qm = 4.0kg/s ; A = 7.14m227 qm2 = 10.9kg/s ; n = 36 ; L = 2.06m ; q,m1 = 2.24kg/s28 qm = 0.048kg/s29 t2 = 76.5℃ ; t2 = 17.9℃30 t,2 = 98.2℃ ; 提高水蒸气压强T’=112.1℃31 qm1 = 1.24kg/s32 T,2 = 78.7℃ ; t,2 = 61.3℃33 T = 64.6℃ ; t2a = 123.1℃ ; t2b = 56.9℃34 t2 = 119℃35 τ = 5.58hr36 单壳层Δtm = 40.3℃ ; 双壳层Δtm’=43.9℃37 a = 781W/m2·℃38 L = 1.08m ; t2’=73.2℃39 NP = 2 ; NT = 114 ; L实 = 1.2L计 = 3.0m ; D = 460mm 第七章蒸发1 W = 1500kg/h ; w1 = 12.8％ ; w2 = 18.8％2 Δt = 12.0℃3 A = 64.7m2 ; W/D = 0.8394 W = 0.417kg/s ; K = 1.88×103W/m2·℃ ; w’= 2.4％5 t1 = 108.6℃ ; t2 = 90.9℃ ; t3 = 66℃6 A1 = A2 = 9.55m2第八章吸收1 E=188.1Mpa;偏差0.21%2 G=3.1×10-3kgCO2/kgH2O3 Cmin=44.16mg/m3水；Cmin=17.51mg/m3水4 （xe-x）=1.19×10-5；（y-ye）=5.76×10-3 ;(xe-x)=4.7×10-6 ;(y-ye)=3.68×10-35 (y-ye)2/(y-ye)1=1.33 ; (xe-x)2/(xe-x)1=2.676 τ=0.58hr7 τ=1.44×106s8 Kya=54.9kmol/m3·h ; H OG=0.291m ;液相阻力分率15.1%9 N A=6.66×10-6kmol/s·m2 ; N A’=1.05×10-5kmol/(s·m2)10 略11 略12 NOG=13 略14 略15 x1=0.0113; =2.35×10-3 ;H=62.2m16 (1)H=4.61m;(2)H=11.3m17 Gmin=0.489kmol/m2·h ; x2=5.43×10-618 HA=2.8m ; HB=2.8m19 (1)HOG=0.695m;Kya=168.6kmol/m3·h;(2)w=4.36kmol/h20 y2=0.00221 η’=0.87；x1’=0.0032522 y2’=0.000519第九章精馏1 （1）α1=2.370 ；α2=2.596 ；（2）αm=2.4842 t=65.35℃； xA=0.5123 t=81.36℃ ; yA=0.18724 (1)NT=7; (2)V=20.3kmol/h; (3)D=47.4kmol; W=52.6kmol25 t=60℃; xA=0.188; xB=0.361; xC=0.45126 x(A-D) :0.030;0.153;0.581;0.237 y(A-D) :0.141;0.306;0.465;0.08527 D/F=0.4975;W/F=0.5025; xD(A-D):0.402;0.591;0.007;9.7×10-5 ;xW(A-D):1.4×10-5;0.012;0.690;0.29828 N=14.1 ; N1=7.9第十章气液传质设备1 EmV=0.7582 ET=41%3 N实=104 D=1.2m5 HETP=0.356m6 D=0.6m; △P/H=235.44Pa/m第十一章萃取1 (1)E=64.1kg;R=25.9kg;x=0.06;y=0.046 (2)kA=0.767;β=14.62 (1)E=92.2kg;R=87.8kg;yA=0.13; xA=0.15(2)E°=21.31kg;R°=78.69kg;yA°=0.77;xA°=0.163 (1)R=88.6kg;E=130.5kg;yA=0.0854;yS=0.862;yB=0.0526;xS=0.0746;xB=0.82 5 (2)S=119.1kg4 xA2=0.225 E1=125kg;RN=75kg;yA1=0.148;yS1=0.763;yB1=0.089;xSN=0.0672;xBN=0.9136 (1)S/B=24.9;(2)S/B=5.137 (1)Smin=36.47kg/h (2)N=5.1第十二章其它传质分离方法1 m=47.7kg2 t1=44.9℃3 a=138.3m2/g4 τB=6.83hr5 W3=0.0825;qm2=5920.3kg/h; JV1=0.0406kg/m2·s;JV2=0.0141kg/m2·s 第十三章热质同时传递的过程1 略2 (1)θ1=20℃; (2)t2=40℃;H=0.0489kg水/kg干空气3 H=0.0423kgH2O/kg干H24 (1)W=0.0156kgH2O/kg干空气(2)tw3=18.1℃5 t2=45.2℃;H2=0.026kg水/kg干气6 W=2.25kg水/kg干气7 P2=320.4kN/m28 Z=2.53m第十四章固体干燥1 =74.2%; =5.6%2 W水=0.0174kg水/kg干气; Q=87.6kJ/kg干气3 略4 (1)ΔI=1.25kJ/kg干气;(2)t2=55.9℃;(3)t2=54.7℃5 (1)t2=17.5℃;H2=0.0125kg水/kg干气 (2) =10.0%6 自由含水量=0.243kg水/kg干料结合水量=0.02kg水/kg干料。
化工原理第八章习题答案

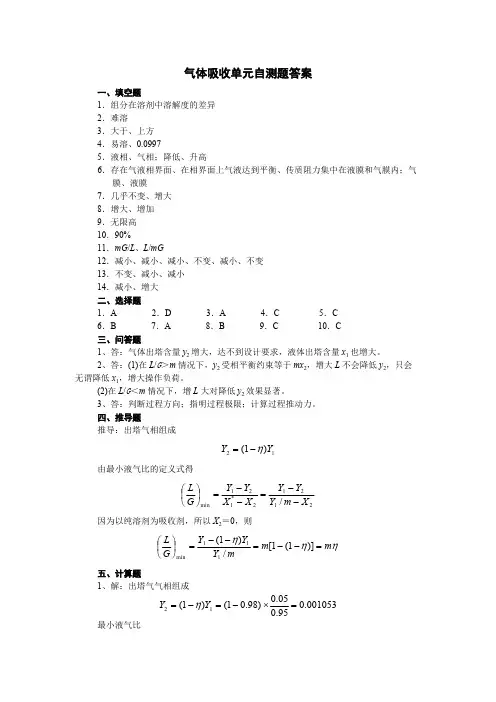

气体吸收单元自测题答案一、填空题1．组分在溶剂中溶解度的差异2．难溶3．大于、上方4．易溶、0.09975．液相、气相；降低、升高6．存在气液相界面、在相界面上气液达到平衡、传质阻力集中在液膜和气膜内；气膜、液膜7．几乎不变、增大8．增大、增加9．无限高10．90%11．mG /L 、L /mG12．减小、减小、减小、不变、减小、不变13．不变、减小、减小14．减小、增大二、选择题1．A 2．D 3．A 4．C 5．C6．B 7．A 8．B 9．C 10．C三、问答题1、答：气体出塔含量y 2增大，达不到设计要求，液体出塔含量x 1也增大。
2、答：(1)在L /G ＞m 情况下，y 2受相平衡约束等于mx 2，增大L 不会降低y 2，只会无谓降低x 1，增大操作负荷。
(2)在L /G ＜m 情况下，增L 大对降低y 2效果显著。
3、答：判断过程方向；指明过程极限；计算过程推动力。
四、推导题推导：出塔气相组成12)1(Y Y η-=由最小液气比的定义式得21212*121min /X m Y Y Y X X Y Y G L --=--=⎪⎭⎫ ⎝⎛因为以纯溶剂为吸收剂，所以X 2＝0，则ηηηm m m Y Y Y G L =--=--=⎪⎭⎫ ⎝⎛)]1(1[/)1(111min 五、计算题1、解：出塔气气相组成001053.095.005.0)98.01()1(12=⨯-=-=Y Y η最小液气比176.12.1/05263.0001053.005263.0/2121min =-=--=⎪⎭⎫ ⎝⎛X m Y Y Y G L 气体处理量为kmol/h 16.126273314.82826325.101=⨯⨯==RT pV G (1)出塔液相组成03133.0)001053.005263.0(176.14.11)(211=-⨯=-=Y Y L G X (2)清水的耗用量kmol/h 71.20716.126176.14.1=⨯⨯=L (3)填料层高度塔横截面积为m 2785.013600/2826==Ω气相总传质单元高度m 893.0785.018016.126=⨯=Ω=a K G H Y OG 平均对数推动力为005259.0 001053.003133.02.105263.0ln 001053.003133.02.105263.0ln )()(22112211=⨯--⨯-=-----=∆mX Y mX Y mX Y mX Y Y m 气相总传质单元数81.9005259.0001053.005263.021=-=∆-=m OG Y Y Y N 填料层高度m 76.881.9893.0=⨯==OG OG N H H 2、解：(1)出塔液相组成0162.075.08.0015.01015.08.075.0/11=⨯-=⨯=Y X (2)清水用量出塔气体中溶质的浓度为000305.0015.01015.0)98.01()1(12=-⨯-=-=Y Y η入塔气相组成015228.01=Y 入塔气体的量kmol/h 9665.19293314.848033.101=⨯⨯==RT pV G kg/h 24.325kmol/h 069.18 0162.0)000305.0015228.0()015.01(9665.19)(2121==-⨯-⨯=--=X X Y Y G L 3、解：(1) 0045.009.0)95.01(009.0221=⨯-===y x y 368.1)2.1/09.0/()0045.009.0(2.1)/(2.1/min =-==G L G L 00872.0)0045.0/015.0(/)0045.0015.0(0045.0015.02.10625.009.00625.0368.1/)0045.009.0(/)(21211=-=∆=∆=⨯-=∆=-=-=Ln y y y L y y G x m m H N OG 84.78.08.98.900872.0/)0045.009.0(=⨯==-=(2)0005.00625.009.0211===x x y 00`22212124.94)09.0/0052.0(1/1 0052.0 368.1)/()( / =-=-===--∴y y y x x y y G L η解得：不变 5、解：解吸塔操作正常时，吸收塔液体出口含量013.0001.05.1002.002.0)(2211=+-=+-=x y y L G x 此时吸收过程的平均推动力与传质单元数分别为：00211.0 001.02.1002.0013.02.102.0ln )001.02.1002.0()013.02.102.0(ln )()(22112211=⨯-⨯-⨯--⨯-=-----=∆mx y mx y mx y mx y y m 53.800211.0002.002.021=-=∆-=m OG y y y N 当解吸塔操作不正常时，N OG 不变。
化工原理答案-蒸馏习题参考答案-156
蒸馏习题参考答案【7-1】 苯和甲苯在92℃时的饱和蒸汽压分别为143.73kPa 和57.6kPa ，苯-甲苯的混合液中苯的摩尔分数为0.4。
试求：在92℃混合液中各组分的平衡分压、系统压力及平衡蒸汽组成。
此溶液可视为理想溶液。
[苯57.492kPa 、甲苯34.56kPa 、系统压力92.025kPa 、0.625y =苯、0.375y =甲苯]解： 根据拉乌尔定律，理想溶液上方的平衡分压为143.730.457.49257.60.634.5692.05257.492/92.0520.62510.6250.375A A A B B B A B A A B p p x kPap p x kPaP p p kPa p y Py ==⨯===⨯==+=====-=【7-2】 在连续精馏塔中分离苯（A ）和甲苯（B ）两组分理想溶液。
现场测得：塔顶全凝器，第一层理论板的温度计读数为83℃，压力表读数D 5.4kPa p =；塔釜温度计读数为112℃，压力表读数W 12.0kPa p =。
试计算塔顶、塔釜的两产品组成和相对挥发度。
两纯组分的饱和蒸汽压用安托尼方程计算。
当地大气压为101.3kPa 。
（安托尼方程表达式为：0lg A-B p t C=+；苯：A=6.03055、B=1121.033、C=220.79；甲苯：A=6.07954、B=1344.8、C=219.482）[0.976x =D 、 2.573α=D ：W 0.0565x =、W 2.338α=]解：（1）塔顶馏出液的组成及相对挥发度D a对于理论板，气液相组成互为平衡，两相温度相等，塔顶第一层理论的气相组成即馏出液组成。
将83D t =℃代入安托尼方程求得001211.033lg 6.03055-=2.04483220.79=110.7kPa p p =+∴苯苯01344.8lg 6.07954-=1.63483219.482=43.02kPa p p =+∴甲苯甲苯 总压力为 P (101.3 5.4)106.7kPa kPa =+=D则 00100P 110.7106.743.020.976P 106.7110.743.02D p p x y p p --==⋅=⨯=--苯甲苯苯甲苯 对于理想物系，相对挥发度为 00110.7 2.57343.02D p a p ===苯甲苯 （2）塔釜组成及相对挥发度W a用塔顶相同的方法计算。
化工原理《蒸馏》习题及答案
化工原理《蒸馏》习题及答案1.单位换算（1） 乙醇-水恒沸物中乙醇的摩尔分数为0.894，其质量分数为多少？ （2） 苯-甲苯混合液中，苯的质量分数为0.21，其摩尔分数为多少？大气中O 2含量为0.21， N 2含量为0.79（均为体积分率），试求在标准大气压下， O 2和N 2 的分压为多少？ O 2和N 2 的质量分数为多少？ 解：（1）质量分数 956.0106.018894.046894.046=⨯+⨯⨯=+=B B A A A A A x M x M x M a（2）摩尔分数（苯分子量：78；甲苯分子量：92）239.09279.07821.07821.0=+=+=BBAAA AA M a M a M a x （3）79.0121.0=-==⋅=O N O O P P y P P767.0233.011233.079.02821.03221.032=-=-==⨯+⨯⨯=+=O N N N O O O O O a a x M x M x M a2．正庚烷和正辛烷在110℃时的饱和蒸气压分别为140kPa 和64.5kPa 。
试计算混合液由正庚烷0.4和正辛烷0.6（均为摩尔分数）组成时，在110℃下各组分的平衡分压、系统总压及平衡蒸气组成。
（此溶液为理想溶液） 解：409.0591.011591.07.9456kPa 7.947.3856kPa 7.386.05.64kPa 564.0140=-=-=====+=+==⨯=⋅==⨯=⋅=A B A A B A B O B B A O A A y y P P y P P P x P P x P P3．试计算压力为101.3kPa 时，苯-甲苯混合液在96℃时的气液平衡组成。
已知96℃时， p A o =160.52kPa ，p B o =65.66kPa 。
解：液相苯的分率：376.066.6552.16066.653.101=--=--=OBO A O B A P P P P x气相苯的分率：596.03.101376.052.160=⨯=⋅=P x P y A OAA4．在101.3 kPa 时正庚烷和正辛烷的平衡数据如下：试求：（1）在压力101.3 kPa 下，溶液中含正庚烷为0.35（摩尔分数）时的泡点及平衡蒸汽的瞬间组成？（2）在压力101.3 kPa 下被加热到117℃时溶液处于什么状态？各相的组成为多少？ （3）溶液被加热到什么温度时全部气化为饱和蒸汽？ 解：t-x-y 图0.00.20.40.60.81.095100105110115120125oC习题4附图由t -x -y 图可知（1）泡点为114℃，平衡蒸汽的组成为0.54（摩尔分数）；（2）溶液处于汽液混合状态，液相组成为0.24（摩尔分数），气相组成为0.42（摩尔分数）； （3）溶液加热到119℃时全部汽化为饱和蒸汽。
化工原理--精馏习题及答案
一．选择题1． 蒸馏是利用各组分（ ）不同的特性实现分离的目的。
CA 溶解度；B 等规度；C 挥发度；D 调和度。
2．在二元混合液中，沸点低的组分称为（ ）组分。
CA 可挥发；B 不挥发；C 易挥发；D 难挥发。
3．（ ）是保证精馏过程连续稳定操作的必不可少的条件之一。
AA 液相回流；B 进料；C 侧线抽出；D 产品提纯。
4．在（ ）中溶液部分气化而产生上升蒸气，是精馏得以连续稳定操作的一个必不可少条件。
CA 冷凝器；B 蒸发器；C 再沸器；D 换热器。
5．再沸器的作用是提供一定量的（ ）流。
DA 上升物料；B 上升组分；C 上升产品；D 上升蒸气。
6．冷凝器的作用是提供（ ）产品及保证有适宜的液相回流。
BA 塔顶气相；B 塔顶液相；C 塔底气相；D 塔底液相。
7．冷凝器的作用是提供塔顶液相产品及保证有适宜的（ ）回流。
BA 气相；B 液相；C 固相；D 混合相。
8．在精馏塔中，原料液进入的那层板称为（ ）。
CA 浮阀板；B 喷射板；C 加料板；D 分离板。
9．在精馏塔中，加料板以下的塔段（包括加料板）称为（ ）。
BA 精馏段；B 提馏段；C 进料段；D 混合段。
10．某二元混合物，进料量为100 kmol/h ，x F = 0.6，要求塔顶x D 不小于0.9，则塔顶最大产量为（ ）。
(则W=0) BA 60 kmol/h ；B 66.7 kmol/h ；C 90 kmol/h ；D 100 kmol/h 。
11．精馏分离某二元混合物，规定分离要求为D x 、w x 。
如进料分别为1F x 、2F x 时，其相应的最小回流比分别为1min R 、2min R 。
当21F F x x >时，则 （ ）。
AA ．2min 1min R R <；B ．2min 1min R R =；C ．2min 1min R R >；D ．min R 的大小无法确定12． 精馏的操作线为直线，主要是因为（ ）。
化工原理蒸馏习题详解
蒸馏练习下册 第一章蒸馏 概念1、精馏原理2、简捷法3、漏液4、板式塔与填料塔 公式全塔物料衡算【例1－4】、 精馏段、提馏段操作线方程、 q 线方程、 相平衡方程、逐板计算法求理论板层数和进料版位置（完整手算过程） 进料热状况对汽液相流量的影响2．连续精馏塔的塔顶和塔底产品摩尔流量分别为D 和W ，则精馏段液气比总是小于1，提馏段液气比总是大于1，这种说法是否正确？全回流时，该说法是否成立？为什么？ 正确；全回流时该说法不正确；因为，D=W=0，此时是液汽比的极限值，即1==''VLV L4.简述有哪几种特殊精馏方法？它们的作用是什么？1.恒沸精馏和萃取精馏。
对于形成恒沸物的体系，可通过加入第三组分作为挟带剂，形成新的恒沸体系，使原溶液易于分离。
对于相对挥发度很小的物系，可加入第三组分作为萃取剂，以显著改变原有组分的相对挥发度，使其易于分离。
5．恒沸精馏原理6．试画出板式塔负荷性能图，并标明各条极限负荷曲线表示的物理意义，指出塔板适宜的操作区在哪个区域是适宜操作区。
（5分）1.漏液线（气体流量下限线）（1分）2.雾沫夹带线（气体流量上限线）（1分）3.液相流量下限线（1分）4.液相流量上限线（1分）5.液泛线（1分）最适宜的区域为五条线相交的区域内。
7．进料热状况参数8、平衡蒸馏原理9、液泛的定义及其预防措施10、简述简捷法求解理论板层数的主要步骤。
11、什么是理想物系？四 计算题1、用一精馏塔分离苯-甲苯溶液（α=2.5）,进料为气液混合物，气相占50%（摩尔分率,下同），进料混合物中苯占0.60，现要求塔顶、塔底产品组成分别为0.95和0.05,回流比取最小回流比的1.5倍,塔顶分凝器所得冷凝液全部回流，未冷凝的蒸汽经过冷凝冷却器后作为产品，试求：塔顶塔底产品分别为进料量的多少倍？（2）塔顶第一理论板上升的蒸汽组成为多少？2、某连续精馏塔的操作线方程分别为：精馏段：263.0723.01+=+n n x y提馏段：0187.025.11-=+n n x y设进料为泡点液体，试求上述条件下的回流比，以及馏出液、釜液和进料的组成。
化工原理精馏习题及答案.docx
一．选择题1．蒸馏是利用各组分（）不同的特性实现分离的目的。
CA溶解度； B 等规度； C 挥发度； D 调和度。
2．在二元混合液中，沸点低的组分称为（）组分。
CA可挥发； B 不挥发； C 易挥发； D 难挥发。
3．（）是保证精馏过程连续稳定操作的必不可少的条件之一。
AA液相回流； B 进料； C 侧线抽出； D 产品提纯。
4．在（）中溶液部分气化而产生上升蒸气，是精馏得以连续稳定操作的一个必不可少条件。
CA冷凝器； B 蒸发器； C 再沸器； D 换热器。
5．再沸器的作用是提供一定量的（）流。
DA上升物料； B 上升组分； C 上升产品； D 上升蒸气。
6．冷凝器的作用是提供（）产品及保证有适宜的液相回流。
BA塔顶气相； B 塔顶液相； C 塔底气相； D 塔底液相。
7．冷凝器的作用是提供塔顶液相产品及保证有适宜的（）回流。
B A气相； B 液相； C 固相； D 混合相。
8．在精馏塔中，原料液进入的那层板称为（）。
CA浮阀板； B 喷射板； C 加料板； D 分离板。
9．在精馏塔中，加料板以下的塔段（包括加料板）称为（）。
B A精馏段； B 提馏段； C 进料段； D 混合段。
10．某二元混合物，进料量为100 kmol/h ，x F = 0.6 ，要求塔顶 x D不小于 0.9 ，则塔顶最大产量为（）。
( 则 W=0)BA 60 kmol/h；B 66.7 kmol/h；C 90 kmol/h；D 100 kmol/h。
11．精馏分离某二元混合物，规定分离要求为xD、xw。
如进料分别为xF1、xF 2时，其相应的最小回流比分别为Rmin 1、Rmin 2。
当xF1xF 2时，则（）。
AA．Rmin 1Rmin 2；B．Rmin 1Rmin 2；C．Rmin 1Rmin 2；D．Rmin的大小无法确定12．精馏的操作线为直线，主要是因为（）。
D A．理论板假定； C.理想物系；B．塔顶泡点回流； D.恒摩尔流假定13．某二元混合物，其中 A 为易挥发组分。
化工原理：精馏习题答案
精馏练习题一、填空题【1】精馏操作的依据是（混合液中各组分的挥发度的差异）。
实现精馏操作的必要条件是（塔顶液相回流）和（塔底上升气流）。
【2】气液两相呈平衡状态时，气液两相温度（相同），液相组成（低于）气相组成。
【3】用相对挥发度α表达的气液平衡方程可写为（ ）。
根据α的大小，可用来（判断用蒸馏方法分离的难易程度），若α=1，则表示（不能用普通的蒸馏方法分离该混合液）。
【4】某两组分物系，相对挥发度3=α，在全回流条件下进行精馏操作，对第n 、n+1两层理论踏板（从塔顶往下计），若已知==+1,4.0n n y y 则（）。
全回流适用于（精馏开工阶段）或（实验研究场合）。
【5】某精馏塔的精馏操作线方程为275.072.0+=x y ，则该塔的操作回流比为（），馏出液组成为（）。
【6】在精馏塔设计中，若P Fx f 进料温度保持不变，若增加回流比R ，则p x （增大）w x （减小），V L （增大）。
【7】操作中的精馏塔，若进料温度FV x f 不变，若釜液量W 增加，则p x （增加），w x （增大）VL （增加）。
二、选择题（1）在用相对挥发度判别分离的难易程度时，下列哪种情况不能用普通蒸馏的方法分离（C ）。
A.AB ＞1B. AB ＜1C. AB =1D. AB ＞10（2）在精馏的过程中，当进料为正处于泡点的饱和液体时，则（C ）。
＞1 ＜0 =1 ＜q ＜1（3）精馏塔中由塔顶向下的第n-1、n 、n+1层塔板，其气相组成的关系为（C ）。
+1＞y n ＞y n-1 B. y n+1=y n =-1 C +1＜y n ＜y n-1 D.不确定（4）精馏塔中自上而下（C ）.A.分为精馏段、加料板和提馏段三部分B.温度依次降低C.易挥发组分浓度依次降低D.蒸气量依次减少（5）某精馏塔的馏出液量是50kmo1/h，回流比是2，则精馏段的回流液量是（A ）。
h h h h（6）连续精馏中，精馏段操作线随（ A ）而变。
化工原理蒸馏与吸收练习题答案
化工原理蒸馏与吸收练习题答案1解：由方程F=D+W 和F F x =D D x +W W x 及D D x ＝0.88 F F x 解得W=2880 kg/h ， D ＝1120 kg/h ， D x ＝0.943（质量百分率）。
单位换算：D x ＝154/)943.01(76/943.076/943.0-+＝0.97（摩尔分率） 平均分子量＝0.97×76＋0.03×154＝78.3kg/kmol ，所以D=1120÷78.3＝14.3kmol/h 。
2.解：平衡线方程为： y ＝x x )1(1-+αα＝xx 5.115.2+。
精镏段操作线方程为：D x R x R R y 111+++=＝0.62x ＋0.364。
所以 q 点坐标为： x =0.365， y ＝0.59因为 x =0.365<F x ＝0.44, y ＝0.59>F x ，所以原料为气液混合物。
由q 线方程可得F x ＝（1－q ）y ＋q x ，解得q ＝0.667。
3.解：图示步骤略。
精镏段操作线截距＝1+R x D ＝0.90.321=+ 绘得的理论板层数为：N ＝8。
加料板为从塔顶往下的第**层理论板。
0.00.10.20.30.40.50.60.70.80.9 1.00.00.10.20.30.40.50.60.70.80.91.0yx4.解：（1）在塔顶满足气液平衡关系式 y = αx/[1 +(α-1)x] 代入已知数据 0.95 = 0.88α/[1 + 0.88(α-1)] ∴α= 2.591第一块板的气相组成 y 1 = 2.591x 1/（1 + 1.591x 1）= 2.591×0.79/（1 + 1.591×0.79）= 0.907 在塔顶做物料衡算 V = L + DVy 1 = Lx L + Dx D0.907（L + D ）= 0.88L + 0.95D ∴ L/D = 1.593即回流比为 R = 1.593由式1-47 R min = [(x D /x q )-α(1-x D )/(1-x q )]/（α-1）泡点进料 x q = x F∴ R min = 1.031（2）回收率Dx D /Fx F = 96％得到F = 100×0.95/（0.5×0.96）= 197.92 kmol/h5.解；流程布置方案（1）的操作线方程：a 塔操作线【物料衡算】()()1212a a a a V Y Y L X X -=-b 塔操作线【物料衡算】()()1212b b b b V Y Y L X X -=-两塔计算关系式2121a b a b Y Y X X =→=所以有 ()()1212a b a b V Y Y L X X -=- 操作线TB 坐标 ： ()()2222..b b T X Y Y X −−→塔顶 ()()1111..a a B X Y Y X −−→塔底同样方法流程布置方案（2）的串联并联操作线方程：()()1112a b b a V Y Y L X X -=-()()11a .b X Y B 点坐标()()21.a b X Y T 点坐标6.解：【p79例2-2/147习题1】0.9870.0097101.325y *== 1047.018100017101710=+=x 0.00970.9260.01047y m x *=== 540.926 1.013109.1410E mp Pa ==⨯⨯=⨯34444100055.5180.5909.14109.14109.14109.1410C M M kmol H m Pa E ρρ======⋅⨯⨯⨯⨯7. 解：因系统符合亨利定律，故可按式2-52计算气相总吸收系数： 4445511111 2.4110 6.45108.86101.995 2.0810 1.5510G L G K Hk k --=+=+=⨯+⨯=⨯⨯⨯⨯ ()5241 1.12210[/8.8610G a K kmol m s kp -==⨯⨯ 551.122100.7231.5510G G K k --⨯==⨯。
夏清《化工原理》(第2版)(下册)课后习题-第8章 蒸馏和吸收塔设备【圣才出品】
分别为
液体密度的校正系数
，所以泛点气速为
空塔气速 塔径（取较小 u2 计算）
（2）流动阻力
纵坐标
横坐标
根据以上两数值在教材下册图 3-8 中确定塔的操作点，此点位于
和
之间，插值求得每米填料层的压强降约为 125×9.81Pa／m。
总流动阻力
2/5
圣才电子书 十万种考研考证电子书、题库视频学习平台
3．评价塔板性能的指标有哪些方面？ 解：评价塔板性能指标主要有：塔板效率（包括总板效率、单板效率和点效率），通量 和操作弹性等。
4．填料塔的流体力学性能包括哪些？对塔的传质性能有何影响？
4/5
圣才电子书 十万种考研考证电子书、题库视频学习平台
解：填料塔的流体力学性能包括持液量、填料层的压强降、液泛以及填料的湿润性能。 填料塔的流体力学性能直接影响到塔内的传质效果和塔的生产能力。
3．在直径为 0.8m 的填料塔中，装填 25mm×25mm×2.5mm 的瓷拉西环，用于常压 及 20℃下气体吸收操作。若液、气性质分别与水和空气相同，按质量计的液、气流量比为 5。核算上升气量达 3000m3／h 时，是否会发生液泛现象？
若改用 25mm×25mm×0.6mm 的金属鲍尔环，上升气量提高到多少才会液泛？ 解：（1）先求液泛气速 umax 由题意可知 并查得 20℃空气和水的密度及水的粘度
2．聚氯乙烯生产过程中，需要将乙炔发生器送出来的粗乙炔气体净化，办法是在填料 塔中用次氯酸钠稀溶液除去其中的硫、磷等杂质。粗乙炔气体通入填料塔的体积流量为 700m3／h，密度为 1.16kg／m3；次氯酸钠水溶液的用量为 4000kg／h，密度为 1050kg ／m3，黏度为 1.06mPa·s。所用填料为陶瓷拉西环，其尺寸有 50mm×50mm×4.5mm 及 25mm×25min×2.5mm 两种。大填料在下层，小填料在上层，各高 5m，乱堆。若取空塔 气速为液泛气速的 80％，试求此填料吸收塔的直径及流动阻力。
化工原理蒸馏—答案
蒸储一。
填空题1。
蒸储是分离均相混合物的一种方法,蒸储分离的依据是挥发度差异.2。
气液两相呈平衡状态时，气液两相温度相同，但气相组成大于液相组成。
3。
气液两相组成相同时，则气相露点温度液相泡点温度。
3。
大于4.在精储过程中，增大操作压强，则物系的相对挥发度,塔顶温度,塔釜温度,对分离过程。
4。
下降升高升高不利5。
两组分溶液的相对挥发度是指溶液中的挥发度对的挥发度的比值，a=1zj\o5。
易挥发组分难挥发组分不能用蒸储方法分离6。
所谓理论板是指该板的气液两相，且塔板上。
6.互呈平衡液相组成均匀一致7.某两组分物系，其相对挥发度『3,对第n,n—1两层理论板，在全回流条件下，已知X n=0o3,贝Uy n-1=o7。
0.7948。
某精储塔的温度精微段操作线方程为y=0。
75X+0。
24,则该精微塔的操作回流比是,微出液组成为。
8.R=3X D0.969。
精储塔的塔顶温度总是低于塔底温度，其原因是和9。
塔顶易挥发组分含量高塔底压力高于塔顶10.在总压为103。
3kPa温度为95c下，苯与甲苯的饱和蒸汽分别为p A=155.7kPaP B=63.3kPa,则平衡时苯的液相组成为X=,气相组成为y=，相对挥发度为/.10。
X0.411y0.632“=2.4611。
精微塔有进料热状态，其中进料q值最大，进料温度t F泡点tb。
11。
五种冷液体小于12.在操作的精微塔中，测得相邻两塔板的两相四个组成为0.62,0。
70,0。
75,0.82。
则y n=X n=,y n1=,X n1=12y n0.82X n0.70y n10.75X n10.6213。
对于不同的进料热状态，X q,yq与X F的进料关系为X F,y q X FX.(1)冷放进料，q(2)饱和液体进料，X q X F,y q X F(3)气液混合物进料，X q X F y q,X F(4)饱和蒸汽进料，X q X F,y q X F(5)过热蒸汽进料，X q X F,y q X F13。
化工原理下课后习题解答天津大学化工学院柴诚敬
第七章传质与分离过程概论1.在吸收塔中用水吸收混于空气中的氨。
已知入塔混合气中氨含量为5.5%（质量分数，下同），吸收后出塔气体中氨含量为0.2%，试计算进、出塔气体中氨的摩尔比1Y 、2Y 。
解：先计算进、出塔气体中氨的摩尔分数1y 和2y 。
120.055/170.09030.055/170.945/290.002/170.00340.002/170.998/29y y ==+==+进、出塔气体中氨的摩尔比1Y 、2Y 为10.09030.099310.0903Y ==-20.00340.003410.0034Y ==-由计算可知，当混合物中某组分的摩尔分数很小时，摩尔比近似等于摩尔分数。
2. 试证明由组分A 和B 组成的双组分混合物系统，下列关系式成立： （1）2)B A A B A B A A (d d M x M x x M M w +=（2）2A )(d d BB AA B A A M w M w M M w x +=解：（1）BB A A A AA M x M x x M w +=BA A A)1(A A M x M x x M -+=2)B B A )B A )B B A (A A (A (A A A d A d M x M x M M M x M x M x M x w +-+=-2)B B A )B A (B A A (M x M x x x M M +=+由于 1B A =+x x 故2)B B A A B A A (d A d M x M x x M M w +=（2）BB AAA AA M w M w M w x+=2)()(Ad A d BB A A BAA ABB AA A 11)(1M w M w M M M w M w M w M w x+-+=-2)(BA 1(BB A A )B A M w M w M M w w ++=2)(BB AA B A 1M w M w M M +=故 2)(d A d BB AA B A A M w M w M M w x +=3. 在直径为0.012 m 、长度为0.35 m 的圆管中，CO 气体通过N 2进行稳态分子扩散。
化工原理习题蒸馏答案
第三部分蒸馏一、填空题1、蒸馏是用来分离均相液体混合物的单元操作。
2、含乙醇12%（质量百分数）的水溶液，其乙醇的摩尔分率为5.07%。
3、蒸馏操作是借助于液体混合物中各组分挥发度的差异而达到分离的目的。
4、进料板将精馏塔分为精馏段和提馏段。
5、理想溶液的气液相平衡关系遵循拉乌尔定律。
6、当一定组成的液体混合物在恒这一总压下，加热到某一温度，液体出现第一个气泡，此温度称为该液体在指定总压下的泡点温度，简称泡点。
7、在一定总压下准却气体混合物，当冷却到某一温度，产生第一个液滴，则此温度称为混合物在指定总压下的露点温度，简称露点。
8、理想溶液中各组分的挥发度等于其饱和蒸气压。
9、相对挥发度的大小反映了溶液用蒸馏分离的难易程度。
10、在精馏操作中，回流比的操作上限是全回流。
11、在精馏操作中，回流比的操作下限是最小回流比。
12、表示进料热状况对理论板数的影响的物理量为进料热状况参数。
13、q值越大，达到分离要求所需的理论板数越少。
14、精馏塔中温度由下而上沿塔高的变化趋势为逐渐降低。
15、当分离要求一定，回流比一定时，在五种进料状况中，冷液进料的值最大，此时，提馏段操作线与平衡线之间的距离最远，分离所需的总理论板数最少。
16、精馏过程是利用部分冷凝和部分汽化的原理而进行的。
精馏设计中，回流比越大，所需理论板越少，操作能耗增加，随着回流比的逐渐增大，操作费和设备费的总和将呈现先降后升的变化过程。
17、精馏设计中，当回流比增大时所需理论板数减小（增大、减小），同时蒸馏釜中所需加热蒸汽消耗量增大（增大、减小），塔顶冷凝器中冷却介质消耗量减小（增大、减小），所需塔径增大（增大、减小）。
18、分离任务要求一定，当回流比一定时，在5种进料状况中,冷液体进料的q 值最大，提馏段操作线与平衡线之间的距离最远, 分离所需的总理论板数最少。
19、相对挥发度α=1，表示不能用普通精馏分离分离，但能用萃取精馏或恒沸精馏分离。
化工原理课后思考题答案完整版
第一章流体流动问题1.什么是连续性假定?质点的含义是什么?有什么条件?答1．假定流体是由大量质点组成的、彼此间没有间隙、完全充满所占空间的连续介质。
质点是含有大量分子的流体微团，其尺寸远小于设备尺寸，但比起分子自由程却要大得多。
问题2.描述流体运动的拉格朗日法和欧拉法有什么不同点?答2．前者描述同一质点在不同时刻的状态；后者描述空间任意定点的状态。
问题3.粘性的物理本质是什么?为什么温度上升,气体粘度上升,而液体粘度下降?答3．分子间的引力和分子的热运动。
通常气体的粘度随温度上升而增大，因为气体分子间距离较大，以分子的热运动为主；温度上升，热运动加剧，粘度上升。
液体的粘度随温度增加而减小，因为液体分子间距离较小，以分子间的引力为主，温度上升，分子间的引力下降，粘度下降。
问题4.静压强有什么特性?答4．静压强的特性：①静止流体中任意界面上只受到大小相等、方向相反、垂直于作用面的压力；②作用于任意点所有不同方位的静压强在数值上相等；③压强各向传递。
问题5.图示一玻璃容器内装有水，容器底面积为8×10-3m 2，水和容器总重10N。
(1)试画出容器内部受力示意图(用箭头的长短和方向表示受力大小和方向)；(2)试估计容器底部内侧、外侧所受的压力分别为多少？哪一侧的压力大？为什么？题5附图题6附图答5．1）图略，受力箭头垂直于壁面、上小下大。
2）内部压强p=ρgh=1000×9.81×0.5=4.91kPa；外部压强p=F/A=10/0.008=1.25kPa<内部压强4.91kPa。
因为容器内壁给了流体向下的力，使内部压强大于外部压强。
问题6.图示两密闭容器内盛有同种液体，各接一U 形压差计，读数分别为R 1、R 2，两压差计间用一橡皮管相连接，现将容器A 连同U 形压差计一起向下移动一段距离，试问读数R 1与R 2有何变化？(说明理由)答6．容器A 的液体势能下降，使它与容器B 的液体势能差减小，从而R 2减小。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题相平衡1．已知甲醇和丙醇在80℃时的饱和蒸汽压分别为181.13kPa 和50.92kPa ，且该溶液为理想溶液。
试求：（1）80℃时甲醇与丙醇的相对挥发度；（2）若在80℃下汽液两相平衡时的液相组成为0.6，试求汽相组成； （3）此时的总压。
解：（1）甲醇与丙醇在80℃时的相对挥发度557.392.5013.181===o BoA p p α（2）当x=0.6时 ()842.06.0)1557.3(16.0557.311=⨯-+⨯=-+=x x y αα（3）总压kPa yxp p o A 07.129842.06.013.181=⨯==2．已知二元理想溶液上方易挥发组分A 的气相组成为0.45（摩尔分率），在平衡温度下，A 、B 组分的饱和蒸汽压分别为145kPa 和125kPa 。
求平衡时A 、B 组分的液相组成及总压。
解：对二元理想溶液的气液平衡关系可采用拉乌尔定律及道尔顿分压定律求解。
已知理想溶液 ,45.0y =A 则0.5545.0-1y 1y A B ==-= 根据拉乌尔定律 A oA A x p p = ，B oB B x p p = 道尔顿分压定律 A A p p y = ，B B p p y = 则有 o A A p p x A y =,op p x BBB y = 因为 1x x B =+A所以 1p y p y 0B BA =⎪⎪⎭⎫⎝⎛+o Ap即 11250.551450.45=⎪⎭⎫ ⎝⎛+p可解得 p =133.3 kPa 则液相组成 414.014545.03.133y A =⨯==oAA p p x586.0414.01x 1A B =-=-=x3．苯（A ）和甲苯（B ）的饱和蒸气压和温度的关系（安托因方程）为24.22035.1206032.6log +-=t p oA58.21994.1343078.6log +-=t p oB 式中oA p 单位为k a P ，t 的单位为℃。
苯－甲苯混合液可视为理想溶液，现测得某精馏塔的塔顶压力3kPa .1031=p ，塔顶的液相温度5.81t 1=℃；塔釜压力3kPa .1092=p ，液相温度112t 2=℃。
试求塔顶、塔釜平衡时的液相和气相组成。
解：⑴塔顶的液、气相组成在塔顶温度下，苯和甲苯的饱和蒸汽压可用安托因方程计算，即034.224.2205.8135.1206032.6log =+-=oA pkPa p oA 1.108=614.158.2195.8194.1343078.6log =+-=oB pkPa p oB 1.41=9284.01.411.1081.413.103B =--=--=oBo A oA p p p p x 971.09284.03.1031.108=⨯==A oA A x p p y⑵塔釜的液、气相组成和塔顶用相同的方法求得,各有关参数为kPa p oA 8.251=，kPa p oB 9.105=0233.09.1058.2519.1053.109B =--=--=oB o A o A p p p p x 0537.00233.03.1098.251=⨯==A o A A x p p y4．在常压下将含苯70％，甲苯30％的混合溶液进行平衡蒸馏，汽化率为40％，已知物系的相对挥发度为2.47，试求： ⑴汽、液两相的组成；⑵若对此混合液进行简单蒸馏，使釜液含量与平衡蒸馏相同，所得馏出物中苯的平均含量为多少？馏出物占原料液的百分率为多少？解：⑴根据题意，作平衡蒸馏时，液化率6.04.01=-=q 物料衡算式为 75.15.116.07.016.06.011+-=---=---=x x q x x q q y F 相平衡方程式为 xxx x y 47.1147.2)1(1+=-+=αα联立求解以上两式得807.0,629.0==y x⑵按题意，在第一阶段简单蒸馏终了时，液相残余含量20.629x =,则⎥⎦⎤⎢⎣⎡--+-=F 22F11ln ln 11lnx x x x W F αα 430.07.01629.01ln 47.2629.07.0ln 147.21=⎥⎦⎤⎢⎣⎡--+-=所以1.537F W = 即 651.0537.11==F W 所得溜出液占原料的百分率为%9.34651.01%100=-=⨯-FWF 溜出液的平均组成为832.0651.01629.0651.07.01x WF 2F 2F =-⨯-=--=--=FW x F W Wx Fx y物料衡算、热量衡算及操作线方程5．某混合液含易挥发组分0.25，在泡点状态下连续送入精馏塔。
塔顶馏出液组成为0.96，釜液组成为0.02（均为易挥发组分的摩尔分数），试求： (1)塔顶产品的采出率D/F ；(2)当R=2时，精馏段的液汽比V L /及提馏段的汽液比''/L V ； 解：（1）塔顶产品的采出率245.002.096.002.025.0=--=--=W D W F x x x x F D （2）对精馏段，由于RD L =，D R V )1(+=，所以667.01221=+=+=R R V L 对提馏段，由于泡点进料，故q=1且 F RD qF L L '+=+= ， ()()D 1R V F q 1V V '+==--=所以 ()()()493.01245.02245.0121//11''=+⨯⨯+=++=++=F RD F D R F RD D R LV 6．在连续精馏塔中分离两组分理想溶液，原料液流量为100/kmol h ，组成为0.3（易挥发组分摩尔分率），其精馏段和提馏段操作线方程分别为0.80.172y x =+和 1.30.018y x =-， 试求馏出液和釜液流量。
解：由精馏段操作线斜率得8.01=+R R故 4=R由精馏段操作线的截距得172.01=+R x D故 86.0=D x （摩尔分数）W x 由提馏段操作线方程和对角线方程联立解得06.013.1018.0=-=W x对全塔作物料物料衡算得100==+F W D 3.010006.086.0⨯=+W D所以 h kmol D /30=h kmol W /70=7．用板式精馏塔在常压下分离苯－甲苯溶液，塔顶为全凝器，塔釜用间接蒸汽加热，相对挥发度0.3=α，进料量为h kmol /100，进料组成5.0=F x （摩尔组成），饱和液体进料，塔顶馏出液中苯的回收率为0.98，塔釜采出液中甲苯回收率为0.96，提馏段液气比4/5/''=V L ,求：⑴塔顶馏出液组成D x 及釜液组成W x . ⑵写出提馏段操作线方程。
解：⑴依题意知：98.05.0100=⨯==DF D D Dx Fx Dx η 96.0)5.01(100)1()1()1(=-⨯-=--=W F W W x W x F x W ηF W D =+5.0100⨯=+W D Wx Dx由上式方程解得961.0=D x ，020.0=W x h kmol D /51=， h kmol W /49= ⑵提馏段操作线方程为W x WV L 'm '''Vx y 1m -=+ 依题意，4/5/''=V L 所以有45'=+VqF L ，由于1=q ，D R V V )1('+==，故有45)1(=++D R F RD即 4551)1(10051=⨯++R R解得回流比84.2=R ,因此有h kmol D R V V /84.1955184.3)1('=⨯=+==所以提馏段操作线方程为005.025.1020.084.1954945Vx y 'm '''1m -=⨯-=-=+m m W x x x W V L8．某精馏塔分离A 、B 混合液，以饱和蒸汽加料，加料中含A 和B 各为50%（摩尔分数），处理量为每小时100kmol ，塔顶，塔底产品量每小时各为50kmol 。
精馏段操作线方程为：18.00.8+=x y ，间接蒸汽加热，塔顶采用全凝器，试求：(1)塔顶、塔釜产品液相组成； (2)全凝器中每小时的蒸汽冷凝量； (3)塔釜每小时产生的蒸汽量； (4)提馏段操作线方程。
解： （1）塔顶、塔釜产品液相组成 由精馏段操作线方程18.00.8+=x y ，可得：8.01=+R R， 所以 R=418.01=+R x D得 9.0=D x 又由物料衡算W D F Wx x Fx +=D ，可得1.0509.0505.0100D -=⨯-⨯==W x Fx x D F W（2）全凝器中每小时蒸汽冷凝量V()()h kmol D R V /25050141=⨯+=+= （3) 塔釜每小时产生的蒸汽量V ′h kmol F V V /150100250'=-=-= （4)提馏段操作线方程： 由于qF L L +='且 0=q所以 h kmol RD L L /200450'=⨯=== 故提馏段操作线方程为033.033.11.015050150200Vx y 'm '''1m -=⨯-=-=+m m W x x x W V L9．某定态连续精馏操作，已知进料组成为5.0=F x ，塔顶产品流量为1D （流量单位皆为kmol/s ），浓度98.01=D x ，回流比R=2.50，冷液回流，q=1.20。
在加料板上方有一饱和液体侧线出料，侧线产品流量为2D ，浓度90.02=D x ，且1D /2D =1.50，塔底产品流量为W ，浓度02.0=W x ，试求W D /1，并写出第二段塔（测线出料与加料板之间）的操作线方程。
解：（1）计算W D /1设进料流量为F ，进行物料衡算，有W D D W D D F ++=++=50.11121 （a ） W D D F Wx x D x D Fx ++=2211即 W D D F 02.050.190.098.05.011++= （b ）将()()2⨯-b a ，整理得 W D 96.0493.11= 故 643.0493.1/96.0/1==W D （2）第二段塔的操作线方程由于 2222121250.350.150.220.1D D D D qRD D L L =-⨯⨯=-=-=222111112650.150.150.220.1D D D D qRD D L V V =+⨯⨯=+=+==对加料板以上进行物料衡算，有221122D D x D x D x L y V ++=即 2212221222)50.1(50.1D x x x L x D x D x L y V D D D D ++=++= 代入数据，得 222)90.098.050.1(50.36D x D y D +⨯+= 整理得 395.0583.0690.098.050.1650.3+=+⨯+=x x y 精馏设计型计算10．用一连续精馏塔分离由组分A 、B 所组成的理想混合液。
