常用不锈钢新旧牌号对照表

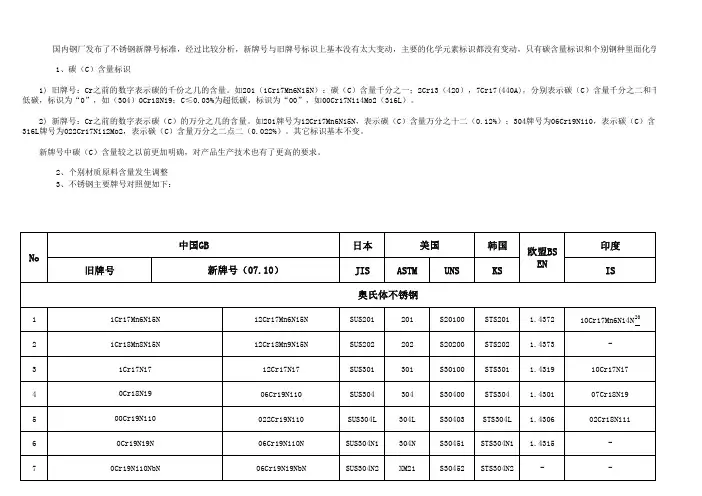

新旧不锈钢牌号对照表

14Cr17Ni2 14Cr17Ni2 95Cr18 95Cr18 95Cr18 102Cr17Mo 102Cr17Mo 102Cr17Mo 102Cr17Mo 90Cr18MoV 90Cr18MoV 12Cr13 12Cr13 20Cr13 20Cr13 30Cr13 30Cr13 40Cr13 40Cr13
68Cr17
SUS440A
440A
S44002 STS440A
-
0Cr17Ni4Cu4Nb
05Cr17Ni4Cu4Nb
沉淀硬化不锈钢
GB/T 1220-2007 不锈钢棒
马氏体不锈钢材质
规格
新牌号
印度 IS
-
04Cr13 -
05Cr17 -
12Cr13 20Cr13 30 Cr13
-
No 旧牌号
中国GB 新牌号（07.10）
2) 新牌号：Cr之前的数字表示碳（C）的万分之几的含量。如201牌号为12Cr17Mn6Ni5N，表示碳（C）含量万分之十二（0.12%）；304牌号为06Cr19Ni10，表示碳（C）含 316L牌号为022Cr17Ni12Mo2，表示碳（C）含量万分之二点二（0.022%）。其它标识基本不变。
S30451 STS304N1 1.4315
-
7
0Cr19Ni10NbN
06Cr19Ni9NbN
SUS304N2 XM21
S30452 STS304N2
-
-
No 旧牌号
中国GB 新牌号（07.10）
日本 JIS
美国
ASTM
UNS
韩国 KS
欧盟BS EN
印度 IS
8
00Cr18Ni10N

不锈钢牌号对照表&常用不锈钢特性用途

—
—
446 S44600 51446 —
—
—
—
Z01CD26.1 SUSXM27 XM27 S44625 —
—
—
—
—
—
SUS447J1 — S44700 —
—
—
—
—
—
SUS403 403 S40300 51403 403S17
—
08X13
X7Cr13、X7Cr14 Z6C13 SUS410S 410S S41008 — 430S17
1Cr18Ni11Nb
12X18H12B
—
—
—
———
—
—
39
0Cr18Ni9Cu3
—
—
Z6CNU18.10 SUSXM7 XM7 S30430 —
—
D32
40
0Cr18Ni13Si4
—
—
—
SUSXM15J1 XM15 S38100 —
—
—
41
0Cr26Ni5Mo2 08X21H6M2T X8CrNiMo275
15
—
36
1Cr18Ni11Ti
12X18H10T
—
—
—
— — — 321S20
—
—
37
0Cr18Ni11Nb
08X18H12B X10CrNiNb18.9 Z6CNNb18.10 SUS347 347 S34700 30347 347S17
16
2338
不锈钢牌号对照表&常见不锈钢的特性及用途
38
—
———
—
—
46 铁 47
48 素 49
50 体 51 52 型

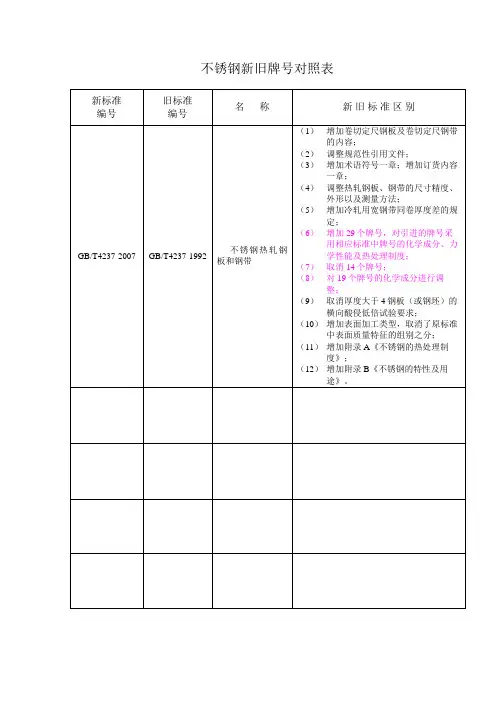

不锈钢新旧牌号对照表[1]

97
06Cr13
0Cr13
比12Cr13的耐蚀性，机械加工性，一般用途，刃具类
98
12Cr13
1Cr13
具有良好的耐蚀性，机械加工性，一般用途，刃具类
99
04Cr13Ni5Mo
适用于厚截面尺寸的要求截面尺寸的要求焊接性能良好的使用条件，如大型的水电站转轮和转轮下环等
101
20Cr13
2Cr13
淬火状态下硬度高，耐蚀性良好。用于汽轮机叶片
轴承
134
04Cr13Ni8Mo2Al
135
022Cr12Ni9Cu2NbTi
138
07Cr17N沉淀硬化钢种。用于弹簧、垫圈、计器部件
139
07Cr15Ni7Mo2Al
0Cr15Ni7Mo2Al
用于有一定耐蚀要求的高强度容器、零件及结构件
141
09Cr17Ni5Mo3N
022Cr17Ni12Mo2
00Cr17Ni14Mo2
为06Cr17Ni12Mo2的超低碳钢，节Ni钢种
41
06Cr18Ni12Mo2Ti
0Cr18Ni12Mo3Ti
有良好的耐晶间腐蚀性，用于抵抗硫酸、磷酸、甲酸、乙酸的设备
42
06Cr17Ni12Mo2Nb
43
06Cr17Ni12Mo2N
0Cr17Ni12Mo2 N
78
06Cr13Al
0Cr13Al
从高温下冷却不产生显著硬化，用于气轮机材料，淬火用部件，复合钢材等
80
022Cr11Ti
超低碳钢，焊接性能好，用于汽车排气处理装置
81
022Cr11NbTi
在钢中加入Nb+Ti细化晶粒，提高铁素体钢的耐晶间腐蚀性、改善焊后塑性，性能比022Cr11Ti更好，用于汽车排气处理装置

各类不锈钢牌号对照表

最新国内外不锈钢牌号对不锈钢说明不锈钢的种类繁多，常温下按组织结构可分为几类：１．奥氏体型：如304、321、316、310等；２．马氏体或铁素体型：如430、420、410等；各种不锈钢的耐腐蚀性能304是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

301不锈钢在形变302不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。

302B是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。

303和303Se是分别含有硫和硒的易切削不锈钢，用因为在这类条件下，这种不锈钢具有良好的可热加工性。

304L是碳含量较低的304不锈钢的变种，用于需要焊接的场合。

较低的碳含量使得在靠近焊缝的热影响区中所析出的碳304N是一种含氮的不锈钢，加氮是为了提高钢的强度。

305和384不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。

308不锈钢用于制作焊条。

309、310、314及330不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。

而30S5和310碳化物减至最少。

330不锈钢有着特别高的抗渗碳能力和抗热震性．316和317型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。

其中，316型不锈钢321、347及348是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。

348是一种适用于核动力工牌号对照表不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。

中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

削不锈钢，用于主要要求易切削和表而光浩度高的场合。

303Se不锈钢也用于制作需要热镦的机件，而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。

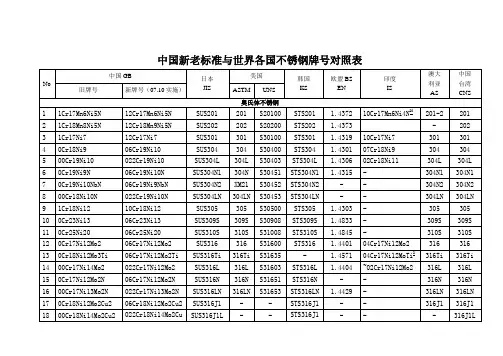

不锈钢中国新老标准与世界各国牌号对照表

中国新老标准与世界各国不锈钢牌号对照表不锈钢焊丝A002焊接超低碳 Cr19Ni11 不锈钢或 0Cr19Ni10 不锈钢结构，如合成纤维、化肥、石油等设备A022焊接尿素及合成纤维设备A042不锈钢焊条钛钙型药皮的超低碳Cr23Ni13Mo2不锈钢焊条，可交直流两用。

由于焊缝金属中加入适量的钼，故提高了焊缝金属的抗裂性及耐腐蚀性能。

用于相同类型的超低碳不锈钢材料及异种钢焊接等。

焊前焊条须经150℃左右烘焙，尽可能采用直流电源，以免焊条发红。

A062焊接合成纤维、石油化工设备用同类型的不锈钢结构、复合钢和异种钢结构A082用于 00Cr17Ni15Si4Nb 、 00Cr14Ni17Si4 等耐浓硝酸腐蚀钢的焊接和补焊A802焊接硫酸浓度 50% 和一定工作温度及大气压力的制造合成橡胶的管道，以及 Cr18Ni18Mo2Cu2Ti 等钢种A102 钛钙型交直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的OCrl9Ni9、OCrl9Ni11Ti的不锈钢结构。

A107 低氢钠型直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0 用于焊接工作温度低于300℃的耐腐蚀的0Cr19Ni9型不锈钢结构，也可焊接一些可焊性较差的钢材(如高铬钢等)以及堆焊不锈钢表面层。

A132 钛钙型交直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8×C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。

A137 低氢钠型直流金属化学成份（%）C≤0.08，Cr18.0～21.0Ni9.0～11.0Nb8×C～1.00 用于焊接重要的耐腐蚀，含铌稳定的0Cr19Ni11Ti型不锈钢。

A202 钛钙型交直流金属化学成份（%）C≤0.08，Cr17.0～20.0Ni11.0～14.0,Mo2.0～3.0 用于焊接在有机和无机酸(非氧化性酸)介质中工作的0Cr18Ni12Mo2，不锈钢或作为异种钢焊接。

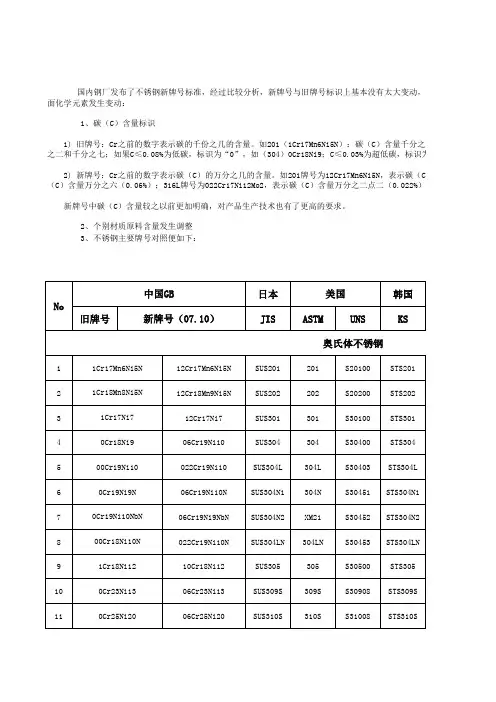

不锈钢新旧牌号及统一数字代号对照表

对比
经过比较分析，新牌号与旧牌号标识上基本没有太大变动，主要的化学元素标识都没有变动，只有碳含量标识和个别钢种里面化学元素发生变动：1、碳（C）含量标识1)旧牌号：Cr之前的数字表示碳的千份之几的含量。如201（1Cr17Mn6Ni5N）：碳（C）含量千分之一；2Cr13（420），7Cr17(440A)，分别表示碳（C）含量千分之二和千分之七；如果C≤0.08%为低碳，标识为“0”，如（304）0Cr18Ni9；C≤0.03%为超低碳，标识为“00”，如00Cr17Ni14Mo2（316L）。2) 新牌号：Cr之前的数字表示碳（C）的万分之几的含量。如201牌号为12Cr17Mn6Ni5N，表示碳（C）含量万分之十二（0.12%）；304牌号为06Cr19Ni10，表示碳（C）含量万分之六（0.06%）；316L牌号为022Cr17Ni12Mo2，表示碳（C）含量万分之二点二（0.022%）。其它标识基本不变。新牌号中碳（C）含量较之以前更加明确，对产品生产技术也有了更高的要求。2、个别材质原料含量发生调整。3、不锈钢主要牌号对照便如下：中国GB 美国统一数序号字代号 ASTM UNS 新牌号07.10 旧牌号奥氏体不锈钢 1 1Cr17Mn6Ni5N 12Cr17Mn6Ni5N S35350 201 S20100 2 1Cr18Mn8Ni5N 12Cr18Mn9Ni5N S35450 202 S20200 3 1Cr17Ni7 12Cr17Ni7 S30110 301 S30100 4 0Cr18Ni9 06Cr19Ni10 S30408 304 S30400 5 00Cr19Ni10 022Cr19Ni10 S30403 304L S30403 6 0Cr19Ni9N 06Cr19Ni10N S30458 304N S30451 7 0Cr19Ni10NbN 06Cr19Ni9NbN S30478 XM21 S30452 8 00Cr18Ni10N 022Cr19Ni10N S30453 304LN S30453 9 1Cr18Ni12 10Cr18Ni12 S30510 305 S30500 10 0Cr23Ni13 06Cr23Ni13 S30908 309S S30908 11 0Cr25Ni20 06Cr25Ni20 S31008 310S S31008 12 0Cr17Ni12Mo2 06Cr17Ni12Mo2 S31608 316 S31600 13 0Cr18Ni12Mo3Ti 06Cr17Ni12Mo2Ti S31668 316Ti S31635 14 00Cr17Ni14Mo2 022Cr17Ni12Mo2 S31603 316L S31603 15 0Cr17Ni12Mo2N 06Cr17Ni12Mo2N S31658 316N S31651 16 00Cr17Ni13Mo2N 022Cr17Ni12Mo2N S31653 316LN S31653 17 0Cr18Ni12Mo2Cu2 06Cr18Ni12Mo2Cu2 S31688 18 00Cr18Ni14Mo2Cu2 022Cr18Ni14Mo2Cu2 S31683 19 0Cr19Ni13Mo3 06Cr19Ni13Mo3 S31708 317 S31700 20 00Cr19Ni14Mo3 022Cr19Ni14Mo3 S31703 317L S31703 21 0Cr18Ni10Ti 06Cr18Ni11Ti S32168 321 S32100 22 0Cr18Ni11Nb 06Cr18Ni11Nb S34778 347 S34700 奥氏体-铁素体型不锈钢（双相不锈钢） 23 0Cr26Ni5Mo2 329 S32900 24 00Cr18Ni5Mo3Si2 022Cr19Ni5Mo3Si2N S21953 S31803 铁素体型不锈钢 25 0Crl3Al 06Crl3Al S11348 405 S40500 26 022Cr11Ti S11163 409 S40900 27 00Cr12 022Cr12 S11203 28 1Cr17 10Cr17 S11710 430 S43000 29 1Cr17Mo 10Cr17Mo S11790 434 S43400 30 022Cr18NbTi S11873 S43940 31 00Cr18Mo2 019Cr19Mo2NbTi S11972 444 S44400 马氏体型不锈钢 32 1Cr12 12Cr12 S40310 403 S40300 33 1Cr13 12Cr13 S41010 410 S41000 34 2Cr13 20Cr13 S42020 420 S42000 35 3Cr13 30Cr13 S42030 36 7Cr17 68Cr17 S41070 440A S44002
