房屋建筑学.楼梯设计实例
房屋建筑学 楼梯设计.
楼梯的设计-实例讨论
楼梯的设计-实例讨论
楼梯的设计-实例讨论
楼梯的设计-实例讨论-例题1
例题1: 某建筑物开间3300mm,层高3300mm,
进深6600mm,内墙240mm,轴线居中,外墙360mm ,轴线外侧240mm,内120mm,室内外高差450mm,
楼梯间不通行,试设计此楼梯。
解:1、初步设计:踏步宽*高:b×h=300×150mm
8、施工方便
9、经济合理(少占建筑面积)
楼梯设计要求
电梯用于层数较多或特种需要的建筑物,设有电梯或 自动楼梯的建筑物中,同时也必须设置楼梯。
楼梯设计要求坚固、耐久、安全、防火;做到上下 通行方便,便于搬运物品家俱,有足够的通行宽度 和疏散能力;此外,楼梯还有一定的美观要求。
楼梯的设计要求
坚固稳定性 通行疏散
5、楼梯间进深净长度 B B=D1+L+D2
①D1~初选中间平台宽 D1≥a 经验D1=a+b/2
②D2—楼层平台宽 D2>a ③L—梯段水平投影长度 L=(N/2-1)b
注意:如不满足可调整L即调整b,必要时调整B。如B值尺寸有余 可加宽b以减缓坡度或加宽D2以利于分配人流。
6、栏杆扶手尺度:
hb150175260300mm2021梯段宽度梯段长度22梯段的长度一个梯段不应少于3步也不应大于18步231100mm1300mm15001800mm10001200mm500600mm24梯段的宽度取决于同时通过的人流股数及是否通过家具或担架等特殊的需要251000mm26楼梯平台通向多个出入口或有门向平台开启时楼梯也应适当加大平台深度的计算应从结构边开始
(二)楼梯的主要形式:
10.4.19.4楼梯的设计
楼梯的平台深度(净宽)D≥ 梯段净宽a
中间平 台深度
a
楼层平 台深度
楼梯设计
二、楼梯平面设计(以常用的平行双跑楼梯为例)
楼梯平面设计主要解决楼梯间的开间、 进深尺寸和楼梯梯段、平台水平投影尺寸。
3、楼梯的平台深度确定
平台有效深度
封闭式楼梯间应设防火门,门开启时, 不得减少楼梯平台的有效宽度。
3、楼梯的净空高度
当在楼梯底层中间平台下设置通道时, 为满足楼梯平台下净空大于等于2米的 要求,一般采用以下解决方式:
(2)局部降低底层中间平台下地坪 标高,以满足净空要求。
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
3、楼梯的净空高度 当在楼梯底层中间平台下设置通道时,
为满足楼梯平台下净空大于等于2米的 要求,一般采用以下解决方式:
楼梯与其他垂直交通设施
钢筋混凝土楼梯回顾
钢筋混凝土楼梯
现浇钢筋混凝土楼梯 大中型预制装配式楼梯
小型预制装配式楼梯 楼梯面层处理
楼梯栏杆扶手构造
PART 04
楼梯设计
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
首层 平面图
标准层 平面图
三维图
剖面图
顶层 平面图
楼梯设计
一、楼梯剖面设计(以常用的板式平行双跑楼梯为例)
3、楼梯的平台深度确定
有结构构件突出楼梯平台处,楼梯 平台应适当放宽。
平台深
构造柱
平台深
楼梯设计
三、楼梯的栏杆扶手设计(以常用的平行双跑楼梯为例)
首 层 楼 梯
平面图
剖面图
楼梯设计
楼梯结构计算示例(手算方法步骤以及如何用输入参数,用探索者出图)

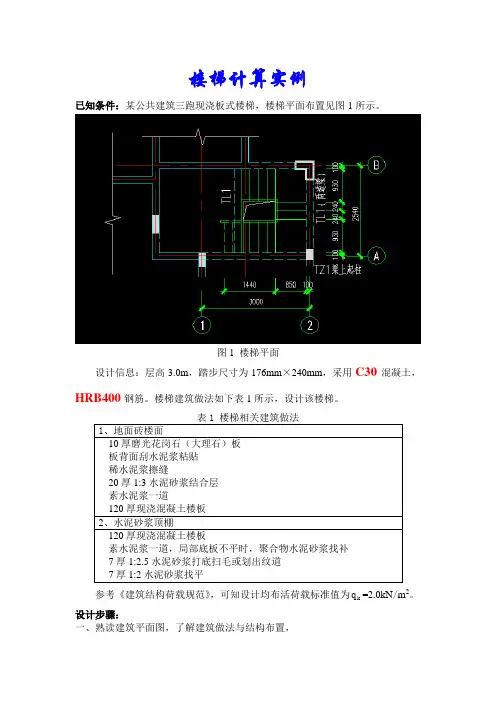

楼梯计算实例已知条件:某公共建筑三跑现浇板式楼梯,楼梯平面布置见图1所示。
图1 楼梯平面设计信息:层高3.0m,踏步尺寸为176mm×240mm,采用C30混凝土,HRB400钢筋。
楼梯建筑做法如下表1所示,设计该楼梯。
q=2.0kN/m2。
参考《建筑结构荷载规范》,可知设计均布活荷载标准值为k设计步骤:一、熟读建筑平面图,了解建筑做法与结构布置,该楼梯为三跑形式,台阶数n=17,划分梯板为三个:TB1、TB2、TB3,如图2所示。
图2 梯板划分二、梯板TB3结构设计1、荷载计算:1)梯段板荷载板厚取t=120mm,板的倾斜角的正切tanа=176/240=0.733,cosа=0.806。
取1m宽板带计算。
恒荷载与活荷载具体计算如表2所示。
总荷载设计值为p1=1.35*7.95+1.4*0.7*2.0=12.69kN/m。
设平台板的厚度t=120mm,取1m宽板带计算。
恒荷载与活荷载具体计算列于表3。
总荷载设计值p2=1.2*4.46+1.4*2.0=8.15kN/m计算跨度:L0 = L1+L3+(b1+b2)/2 = 0.95+0.85+(0.20+0.20)/2 = 2.0m图3 计算跨度3、楼梯配筋计算:图4 计算简图左端支座反力: R 1*2.0=8.15*0.952/2+12.69*1.05*(0.5*1.05+0.95) R 1=11.67kN 右端支座反力: R 1+R 2=12.69*1.05+8.15*0.95 R 1=9.40kN 最大弯矩截面距左支座的距离: L max = 11.67/12.69=0.92 m M max = R l ·L max = 11.67×0.92-12.69*0.922/2= 5.37 kN·m 考虑支座嵌固折减后的最大弯矩: M max ' = 0.8×M max = 0.80×5.37 = 4.30 kN·m 板的有效高度h 0=t-as=120-20=100mm ,所以аs =21c 0Mmax'f bh α=0.030,计算的s γ==0.985,计算面积s A = 0Mmax's y f h γ121mm 2,相对受压区高度:ζ=10.0305,配筋率:ρ=sA bh =0.00121,ρ < ρmin = 0.001500,所以配筋率按照最小配筋率取值为0.0015。
房屋建筑学第九章楼梯构造.ppt
3.楼梯段宽(2600-240-100)/2=1130mm 4.楼层半平台进深(5200-240-2000)/2=1480mm,
半平台取1200mm 5.一层入口处梯段高 156*11=1716mm
平台梁高300,踏步4级, 1716+175*4-300=2116mm 第一段梯段长 10*250=2500mm 一层平台进深 5200-240-2500-1200=1260mm
现浇钢筋混凝土楼梯支模现场
钢筋混凝土楼梯主体浇灌结束现场
板式楼梯设计实例之一
板式楼梯设计实例之二
•板式楼梯梯段的传力不 一定是传给平台梁,只 要设计合理的传力途径 即可,不必拘泥于一种 传力方式。
9.3.2 装配式 1.特点:工业化程度高、施工速度快、抗震较差 分:小型构件装配式楼梯;中、大型构件装配式楼梯
9.3 钢筋混凝土楼梯构造 现浇式、装配式、细部构造
9.3.1 现浇式 1.特点:整体性好、尺寸灵活、形式多样,工序多、速度
慢。 2.形式与构造 (1)板式梯段:梯段、平台荷载传给平台梁。受力简单、
底面光洁、易于支模。 (2)梁式梯段:梯段荷载传给斜梁(可一边搁在墙上),
斜梁再传给平台梁,平台也搁在平台梁上,梯段板厚减薄。 分明步、暗步。
9.3.3 细部构造: 踏步及防滑 栏杆及扶手
1.踏步及防滑----表面耐磨,便于清洁,应有防滑措施。
2.栏杆及扶手 (1)扶手及栏杆或栏板常用尺寸 (2)栏杆(栏板)、扶手安装
平接
鹤颈
梯段转折处栏杆扶手处理
硬接
梯段转折处栏杆扶手处理
9.4 台阶与坡道 台阶:踏步宽度300~400mm;高度100~150mm 坡道:坡度1/6~1/12之间,≻1/8时需做防滑处理。 注意:与主体连接考虑变形缝(沉降)
房屋建筑学楼梯-室外台阶构造及坡道
扶手是台阶的辅助设施,供人行走时 扶持。扶手应坚固、光滑、易于清洁。
防滑条
为了增加踏步的防滑性能,通常在踏 步上设置防滑条。防滑条材料应耐磨、 防滑、耐腐蚀。
栏杆
栏杆是台阶的防护设施,用于防止人 跌落。栏杆高度应符合相关规范要求。
室外台阶的材料选择
石材
石材具有耐磨、耐压、耐腐蚀的 特点,常用于室外台阶的铺装。 石材颜色、纹理丰富多样,可根 据需要进行选择。
研究目的和意义
研究楼梯、室外台阶和坡道的构造设 计,有助于提高建筑物的安全性和使 用便利性。
随着社会对无障碍环境需求的增加, 对坡道设计的深入研究可以为残疾人 士提供更好的通行条件,促进社会公 平和包容性。
02
楼梯的基本构造
楼梯的组成部分
踏步
扶手
栏杆
平台
楼梯的垂直面,供人行 走。
设置在楼梯两侧,供人 扶持,防止摔倒。
排水设计
防滑处理
坡道应设计排水沟或排水孔, 以防止积水对坡道造成损坏。
坡道表面应进行防滑处理, 以提高行人的安全性。
无障碍设计
坡道应遵循无障碍设计原则, 确保轮椅和推车能够顺利通 行。
05
案例分析
优秀楼梯设计案例
总结词
实用与美观兼具
详细描述
优秀的楼梯设计不仅满足实用需求,还能为房屋增添美感。例如,采用简约风格 的楼梯,以直线和几何形状为主,给人以整洁、大方的视觉效果。同时,楼梯的 材质和颜色也应与整体家居风格相协调,提升整体美观度。
确保楼梯在使用过程中不会发 生危险,如防滑、防摔等。
舒适性
楼梯的高度、宽度和角度应符 合人体工学,行走舒适。
美观性
楼梯的设计应与整体建筑风格 相协调,美观大方。
房屋建筑学楼梯设计题详解

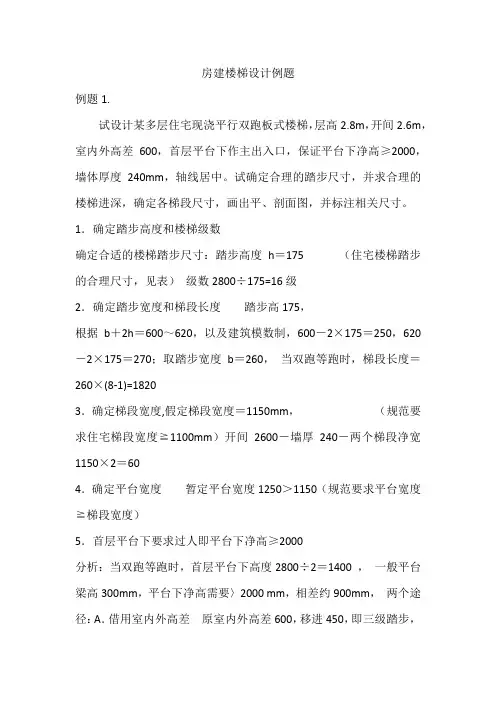

房建楼梯设计例题例题1.试设计某多层住宅现浇平行双跑板式楼梯,层高2.8m,开间2.6m,室内外高差600,首层平台下作主出入口,保证平台下净高≥2000,墙体厚度240mm,轴线居中。
试确定合理的踏步尺寸,并求合理的楼梯进深,确定各梯段尺寸,画出平、剖面图,并标注相关尺寸。
1.确定踏步高度和楼梯级数确定合适的楼梯踏步尺寸:踏步高度h=175 (住宅楼梯踏步的合理尺寸,见表)级数2800÷175=16级2.确定踏步宽度和梯段长度踏步高175,根据b+2h=600~620,以及建筑模数制,600-2×175=250,620-2×175=270;取踏步宽度b=260,当双跑等跑时,梯段长度=260×(8-1)=18203.确定梯段宽度,假定梯段宽度=1150mm,(规范要求住宅梯段宽度≧1100mm)开间2600-墙厚240-两个梯段净宽1150×2=604.确定平台宽度暂定平台宽度1250>1150(规范要求平台宽度≧梯段宽度)5.首层平台下要求过人即平台下净高≥2000分析:当双跑等跑时,首层平台下高度2800÷2=1400 ,一般平台梁高300mm,平台下净高需要〉2000 mm,相差约900mm,两个途径:A.借用室内外高差原室内外高差600,移进450,即三级踏步,每级150。
450+1400=1850<2350,还差2350-1850=400 B.第一层楼梯作长短跑175*3级踏步=525>400, 第一跑,由8级增加为11级;则相应地,第二跑减少为5级,综合A和B第一跑梯段高度175×11=1925,即首层平台标高1.925,第一跑梯段下净高=梯段高度1925+借用室内外高差450-平台梁300=2075>2000,满足首层平台下主出入口过人的要求。
由于首层平台提高3级,需要验证第二层中间平台下是否满足通行,即第二层中间平台下净高≥2000 第二层中间平台下净高=二层平台标高4.200-首层平台标高1.925-平台梁300=1975<2000,不满足平台净高2000的要求。
某大楼旋转楼梯专业装修设计节点详图
房屋建筑学-楼梯
1. 楼梯的平面表示法
2.楼梯尺寸计算
(1)根据层高H,初选步高h,确定每层步数N, N=H/h。 (2)根据步数N和初选步宽b定梯段长度 L,L=(N/2-1) ×b (3)确定梯井宽度 (4)根据开间净宽和梯井宽定梯段宽度a。 (5)根据初选平台宽、楼层平台宽、梯段长度 检验楼梯间进深,调整。
●
六. 电梯
●
按使用功能划分为载人梯和载货梯 ●井道在底部应留有轿厢的缓冲设施,在 上部应为轿厢留有充裕的空间 ●井道和机房应注意防火和隔声
●
第九章 楼梯
• 研究对象:
楼梯—解决建筑物不同高差平面之间的垂直交通 台阶—设置于建筑物出入口或关联部分之间的踏 步及平台 坡道—用于替代楼梯或台阶的踏步高差,形成无 障碍通道
• 楼梯、台阶和坡道的坡度选择:
安全、舒适、合理
一.楼梯的形式及尺度
(一)研究路径: 1. 可参照楼板的构成来研究 2. 严格按照相关规范的内容来控制其安全性 能及舒适程度 3. 满足紧急疏散时的特殊需要 4. 注意其在构成空间形态方面的特殊功能
在楼梯处楼板断开,形成房屋刚度的薄弱环 节,因此在设楼梯处应加强构造处理 ● 楼梯的半平台经常靠近建筑外墙,开窗有时 需作特殊处理
●
(五)楼梯细部构造: 1、楼梯扶手、栏杆(栏板)构造
牢固的连接,正确的高度—安全因素 ●合理选取材料和形式—视觉意象
●
2、楼梯防滑处理
附加防滑条 ●在楼梯踏面前缘的材料上作细部处理
●
三. 台阶与坡道
●
针对变形的构造处理—
加强与主体建筑之间的联系;
或与主体建筑脱开,作嵌缝处理
●
坡度的选取—
台阶踏面大于300,踢面小于等于150; 坡道坡度约在1/6~1/12
民用建筑楼梯设计实例
民用建筑楼梯设计实例民用建筑楼梯设计实例1. 引言楼梯作为连接建筑各层的重要构件,不仅具备功能性要求,还需要考虑美观、安全、舒适等因素。
本文将通过一个实际民用建筑楼梯设计的实例,来探讨楼梯的设计原则、要点和注意事项。
2. 设计要求本次设计的是一栋住宅楼的楼梯。
根据业主的要求,楼梯需要具备以下功能和特点:- 尽量节约空间,不占用过多建筑面积;- 楼梯的设计要美观大方,与住宅楼整体风格相协调;- 考虑业主的年龄结构,楼梯的设计要便于不同年龄段的人使用;- 考虑紧急情况,楼梯的设计要便于疏散。
3. 设计原则和要点根据楼梯的功能和特点,设计师需要遵循以下原则和注意事项:3.1 安全性原则楼梯是人们往返于各楼层之间的通道,因此安全性是设计中的首要考虑。
设计师应满足以下要求来确保楼梯的安全性:- 楼梯应具备足够的坚固性和稳定性,能够承受日常使用和人员负荷;- 楼梯的坡度和踏步高度应符合相关设计规范,避免因上下楼造成用户的疲劳和不适;- 楼梯的踏步宽度应足够,便于人们安全行走;- 楼梯的扶手和栏杆应设置牢固,能够提供必要的支撑和护栏功能,防止用户意外摔倒。
3.2 舒适性原则楼梯作为连接各个楼层的通道,其设计应考虑用户的舒适感受,以提供良好的使用体验。
- 楼梯的深浅、宽窄应符合人体工学原理,使人们走起来更加舒适;- 楼梯的台阶平整度应满足舒适行走的需求,避免用户在行走过程中被绊倒或滑倒;- 楼梯的扶手设置应符合人们的使用习惯和人体运动特点,以提供良好的支撑和稳定性。
3.3 美观性原则楼梯是住宅楼内的重要景观之一,其设计应与整体建筑风格协调,体现美观大方的特点。
- 楼梯的造型和色彩应与住宅楼整体风格相协调,避免与周围环境相冲突;- 楼梯的材料应选用高质量、耐用、易于保养的材料,以保持长久的美观性;- 楼梯的灯光设计应能够提高整体空间的亮度和美感,增加用户的使用满意度。
4. 设计实例根据上述要求和原则,设计师进行了一系列的设计方案,最终确定了如下的设计实例。
楼梯设计实例-2022年学习资料
二、楼梯剖面-1.楼梯平台上部及下部过道处的净高≥2m-梯段净高-≥2.2m-梯段净高:自踏步前缘线-包括 低和最高一级-踏步前缘线以外0.30m范围内量至直上方突-出物下缘间的铅垂高度-2.楼梯栏杆与扶手-沿楼梯 段临空一侧设栏板或栏杆,梯段净宽达-三股人流应二侧设扶手-室内楼梯扶手高度自踏步前缘量起≥900mm
300-2626%楼梯设计实例
三、楼梯井-·上下二个梯段之间留出的空隙称为楼梯井-公共建筑中楼梯井宽度(水平净距)≥150mm-住宅、中 学校等楼梯井的宽度≤200mm
楼梯构造设计步骤-一、确定楼梯的基本尺寸-梯段宽度-梯段长度-楼梯间进深-1.梯段宽度-根据任务书给定的条 ,确定双跑楼梯,-梯段的尺寸是给定条件的一半,结合梯段-宽度的表格和楼梯井的相关规定选适当的
楼梯设计步骤和方法-第三,在解决首层中间休息平台下部的通行-要求时,可采用降低底层中间平台下地坪标-高的办 ,但要特别注意的是,应使内外高-差不低于100mm,-以避免地面雨水倒灌室-第四,注意楼层休息平台宽度取值 差别。-开敞式平面的楼梯间与封闭式平面的楼梯间-由于在能否借用走廊的宽度来解决通行要求-问题上的不同,其楼 休息平台宽度的取值-标准也不一样。
为检验首层中间休息平台提高后,二层中间休息平-台下部的通行净高是否满足要求,可采用上述同样-的分析方法,列 如下计算式-150×12+150×10-350=2950mm-计算结果表明,其通行净高仍满足要求。-7-进 方向的验算-在楼梯间平面的进深方向净尺寸的范围之内,-应布置一个中间休息平台D1宽度、一个楼梯-段L水平投 长度和一个楼层休息平台D2宽-度。前述设计结果已形成了三种楼梯段长度,即-14步、12步、10步三种情况, 果取最长的14-步楼梯段进行验算,其余两种情况将不成问题。
《房屋建筑学》ppt讲义(高教) 第11章 楼梯构造
预制踏步墙承式楼梯构造
③悬挑式楼梯
踏步板的一端固定在墙上,另一端悬挑,利用 悬挑的踏步板承受梯段全部荷载,并直接传递 给墙体。预制踏步板挑出部分多为L形断面, 压在墙体内的部分为矩形断面。从结构安全性 方面考虑,楼梯间两侧的墙体厚度一般不应小 于240mm,踏步悬挑长度即楼梯宽度一般不超 过1500mm。
11.2.2 预制装配式钢筋混凝土 楼梯
装配式钢筋混凝土楼梯由于其生产、 运输、吊装和建筑体系的不同,存在着 许多不同的构造形式。根据构件尺度的 差别,大致可将装配式楼梯分为:
小型构件装配式 中型构件装配式 大型构件装配式
小型构件装配式楼梯是将梯段、平台分割成若 干部分,分别预制成小型构件装配而成。
应用水泥砂浆坐浆。L形和一字形踏步预留孔洞应与 锯齿形梯梁上预埋的插铁套接,孔内用水泥砂浆填 实。
①梁承式楼梯
平台梁一般为L形断面,将梯梁搁置在L 形平台梁的翼缘上或在矩形断面平台梁 的两端局部做成L形断面,形成缺口,将 梯梁插入缺口内。这样,不会由于梯梁 的搁置,导致平台梁底面标高降低而影 响平台净高。
L形踏步自重轻、用料省,但拼装后底面形成折板,容易积灰。L 形踏步的搁置方式有两种:一种是正置,即踢板朝上搁置;另一 种是倒置,即踢板朝下搁置。
一字形踏步板只有踏板没有踢板,制作简单,存放方便,外形轻 巧。必要时,可用砖补砌踢板。
(2)踏步构件的支承方式
预制踏步的支承方式主要有梁承式、 墙承式和悬挑式三种。
第11章 楼梯构造
本章学习目标
了解有关电梯设计及构造基本知识。 熟悉室外台阶及坡道的设计及构造。 掌握楼梯设计方面的知识,包括:楼梯
尺寸的确定及楼梯设计方法和步骤。 掌握钢筋混凝土楼梯构造。
11.1 概述
楼梯—楼梯的设计实例(建筑构造)
5.1认识楼梯
5.2 楼梯设计案例
1 150+700=1 850 mm。 再将首层高度内两跑楼梯的踏步数由原来的8+8步调整为 9+7步,首层第一跑楼梯梯段增加了一步踏步,平台梁下部 空间净高又增加了175 mm,即 1 850+175=2 025 mm,满足平台梁下部通行净高大于2 000 mm高度的要求。将以上结果列成计算公式,则有: 175×4+175×9-250=2 025 mm 对二层休息平台下部的通行净高计算为: 175×7+175×8-250=2 375 mm 计算结果表明,该处的通行净高仍满足平台梁下部通行净高 大于2 000 mm高度的要求。
5.2 楼梯设计案例
(3)计算楼梯间的平面尺寸。 (4)进行楼梯开间方向的验算,确定梯井宽度C,梯井宽 C=60 mm~200 mm;计算梯段宽度B,B=(开间-C-墙厚) /2, (5)进行进深方向的验算,初步确定中间平台宽D,D应不 小于梯段宽B,根据中间平台宽度D及梯段长度L,计算楼层 平台宽度D1,D1=进深-L-D。 (6)进行楼梯净高的验算,使之符合净空高度的要求。 (7)绘出楼梯的平面图及剖面图。
5.1认识楼梯
5.2 楼梯设计案例
(7)如图所示为设计结果的平面图和剖面图。
一层平面图
二层平面图
5.1认识楼梯
5.2 楼梯设计案例
三层(1)根据楼梯的使用性质和用途,初步确定踏步高h和踏步 宽b,确定各楼层踏步数N。 参考表中住宅建筑类型的数据,取踢面高h=175 mm。 根据2h+b=600 mm~620 mm,b=600-2×175=250 mm,根据住宅规范的规定,踏步宽度应大于等于260 mm, 故取b=260 mm,确定梯段坡度h/b=175/260=0.673, 此坡度换算成角度为 33 °941′,对于居住建筑的梯段来说,是一个比较适宜的坡 度。
房屋建筑学.楼梯设计实例
1400+450+175*3-250=2125mm> 2000mm
5.绘制平面图
根据已知楼梯间 的开间和进深, 绘制出各层楼梯 的平面图。图为 某住宅楼梯的平 面图。
楼梯设计实例
【例】已知某住宅楼的层高为2.8 m,楼梯间宽 度为2.7 m,进深5.1m,楼梯间两侧墙厚 240mm,室内外地坪高差为0.6m。假定中间平 台梁的高度(包括平台板厚度)为250mm,试 设计一双跑式梯段的楼梯,梯段间的梯井宽 100mm,要求在底层梯段休息平台下做出入口 。
设计过程
• 本例假定中间平台梁的高度(包括平台板厚度)为 250mm,则平台梁的底面标高为1.15m,即平台净高为 1150mm<2000mm,不满足要求。
底层楼梯的处理方式
• 可以将平台下的地面标高降至 -0.450m,则平台净高为 1150+450=1600mm<2000mm。 还不满足要求,那么再采用增 加第一个梯段踏步数量,即提 高底层中 Nhomakorabea平台的做法:
1.确定踏步尺寸 查表5-1,住宅楼梯假定踏步高h为175mm、宽 b为250mm。 2h+b=2*175+250=600(600~620) h+b=175+250=425(450)
2.计算每层踏步数 已知层高为2.8m,则踏步数N为: 2800÷175=16步 采用双跑楼梯,每跑踏步数应为8步。
3.确定梯段的宽度 – 楼梯段宽度 B=[2700-2×120(墙厚)-160(梯井宽)]÷2 =1150mm
4.确定平台的宽度和标高
–(1)平台宽度 ≥ 楼梯段宽度: D=1200mm ≥ B=1150mm
楼梯设计例题
楼梯设计步骤和方法⏹ A .已知楼梯间开间、进深和层高,进行楼梯设计。
⏹ (1)选择楼梯形式根据已知的楼梯间尺寸,选择合适的楼梯形式。
进深较大而开间较小时,可选用双跑平行楼梯;开间和进深均较大时,可选用双分式平行楼梯;进深不大且与开间尺寸接近时,可选用三跑楼梯。
⏹ (2)确定踏步尺寸和踏步数量根据建筑物的性质和楼梯的使用要求,确定踏步尺寸。
通常公共建筑主要楼梯的踏步尺寸适宜范围为:踏步宽度 300 mm 、320 mm ,踏步高度 140~150 mm ;公共建筑次要楼梯的踏步尺寸适宜范围为:踏步宽度 280 mm 、300 mm ,踏步高度 150~170 mm;住宅共用楼梯的踏步尺寸适宜范围为:踏步宽度 250 mm 、260 mm 、280 mm ,踏步高度 160~180 mm 。
设计时,可选定踏步宽度,由经验公式 2h 十b=600 mm(h 为踏步高度,b 为踏步宽度),可求得踏步高度,各级踏步高度应相同。
根据楼梯间的层高和初步确定的楼梯踏步高度,计算楼梯各层的踏步数量,即踏步数量:h 值,使踏步数量为整数⏹(3)确定梯段宽度根据楼梯间的开间、楼梯形式和楼梯的使用要求,确定梯段宽度。
如双跑平行楼梯:1/2M 的整数倍数。
(4)确定各梯段的踏步数量根据各层踏步数量、楼梯形式等,确定各梯段的踏步数量. 如双跑平行楼梯:.⏹ (5)确定梯段长度和梯段高度根据踏步尺寸和各梯段的踏步数量,计算梯段长度和高度。
梯段长度=[该梯段踏步数量(n )一 1] X 踏步宽度(b ) 梯段高度=该梯段踏步数量(n )X 踏步高度(h)⏹(6)确定平台深度根据楼梯间的尺寸、梯段宽度等,确定平台深度。
平台深度不应小于梯段宽度,对直接通向走廊的开敞式楼梯间而言,其楼层平台的深度不受此限制,但为了避免走廊与楼梯的人流相互干扰及便于使用,应留有一定的缓冲余地,一般楼层平台深度至少为500~600 mm。
⏹(7)确定底层楼梯中间平台下的地面标高和中间平台面标高若底层中间平台下设通道,平台梁底面与地面之间的垂直距离应满足平台净高的要求,即不小于2000 mm.否则,应将地面标高降低,或同时抬高中间平台面标高。
楼梯设计步骤例题
1.例题1:某内廊式三层办公楼的楼梯间,层高为3.3m,试设计该楼梯(写出基本设计步骤):计算楼梯的梯段宽=梯段长、踏步宽、踏步数目、楼梯间的开间、进深、平台梁标高,并绘出楼梯间一、二层三层平面图。
(楼梯间墙宽240mm设计步骤:(20分)2.先设楼梯宽度A=1.1m (公共建筑楼梯宽度应》1.1m )3.根据办公楼踏步尺寸要求'假设踏步宽b=300mm,踏步高h=150mm52h+b=600mm4.确定每层楼梯踏步数量为N=N/h二3300/150=22级,单跑楼梯段踏步数为11级5.计算梯段长度:D= (N/2-1)P 二(11-1) *300= 3000mm6.计算楼梯间进深L=D+D ' +D f 2*120=3000+1100+550 + 240=4890mmD,为中间休息平台宽度,至少》A二1100mm, D,为楼层休息平台宽度'开敞式楼梯间D,取550mm~600mm7.计算楼梯间开间:B=2A+C+2*120=2*1100+60+240=2500mmC为楼梯井宽度,一般楼梯间开间、进深尺寸符合3M模数,所以调整开间尺寸为B=2700mm,楼梯宽度定为A=1200mm。
8.调整进深尺寸L=5100mm,楼梯间休息平台宽度为D'1200mm, D' JL660mm。
9.楼梯第一跑休息平台标高为3300/2=1650mm假设平台梁高度为300mm,则梁底标高为1350mm。
顶层平面图例题2 :已知:某住宅双跑楼梯,层高3m。
室内地面标高为0.000,室外设计地坪标高为-0.450,楼梯段净宽1.1m,楼梯间进深5.4m。
楼梯间墙厚240mm,忽略平台梁高度和楼板厚度。
现要求在一层平台下过人,请写出调整方法和具体步骤,并画出调整后的楼梯建筑剖面图,绘制到二层楼面高度即可,并标注尺寸和标咼。
解:楼梯性质为住宅楼梯,且层高3m,设踏步高h=150mm,踏步宽b=300mm。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【例】已知某住宅楼的层高为2.8 m,楼梯间宽 度为2.7 m,进深5.1m,楼梯间两侧墙厚 240mm,室内外地坪高差为0.6m。假定中间平 台梁的高度(包括平台板厚度)为250mm,试 设计一双跑式梯段的楼梯,梯段间的梯井宽 100mm,要求在底层梯段休息平台下做出入口 。
设计过程
• 第一个梯段增加3级踏步数 • 此时,平台净高为:
1400+450+175*3-250=2125mm> 2000mm
5.绘制平面图
根据已知楼梯间 的开间和进深, 绘制出各层楼梯 的平面图。图为 某住宅楼梯的平 面图。
1.确定踏步尺寸 查表5-1,住宅楼梯假定踏步高h为175mm、宽 b为250mm。 2h+b=2*175+250=600(600~620) h+b=175+250=425(450)
2.计算每层踏步数 已知层高为2.8m,则踏步数N为: 2800÷175=16步 采用双跑楼梯,每跑踏步数应为8步。
3.确定梯段的宽度 – 楼梯段宽度 B=[2700-2×120(墙厚)-160(梯井宽)]÷2 =1150mm
4.确定平台的宽度和标高
–(1)平台宽度 ≥ 楼梯段宽度: D=1200mm ≥ B=1150mm
–(2)平台标高:
当每层楼梯两跑的踏步数相等时,平台应处于上 下层高度的中点。本例一层平台的标高为1.4m,二 层平台标高为4.2m。因为底层休息平台下做出入口 ,平台下净高应不小于2000mm。需要对底层楼梯做 必要的处理。
• 本例假定中间平台梁的高度(包括平台板厚度)为 250mm,则平台梁的底面标高为1.15m,即平台净高为 1150mm<2000mm,不满足要求。
底层楼梯的处理方式
• 可以将平台下的地面标高降至 -0.450m,则平台净高为 1150+450=1600mm<2000mm。 还不满足要求,那么再采用增 加第一个梯段踏步数量,即提 高底层中间平台的做法:
