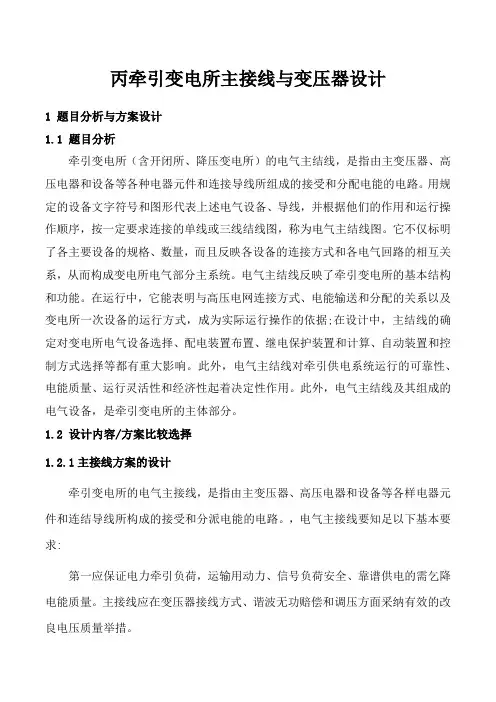

丙牵引变电所主接线与变压器设计
丙牵引变电所主接线与变压器设计1 题目分析与方案设计1.1 题目分析牵引变电所(含开闭所、降压变电所)的电气主结线,是指由主变压器、高压电器和设备等各种电器元件和连接导线所组成的接受和分配电能的电路。
用规定的设备文字符号和图形代表上述电气设备、导线,并根据他们的作用和运行操作顺序,按一定要求连接的单线或三线结线图,称为电气主结线图。
它不仅标明了各主要设备的规格、数量,而且反映各设备的连接方式和各电气回路的相互关系,从而构成变电所电气部分主系统。
电气主结线反映了牵引变电所的基本结构和功能。
在运行中,它能表明与高压电网连接方式、电能输送和分配的关系以及变电所一次设备的运行方式,成为实际运行操作的依据;在设计中,主结线的确定对变电所电气设备选择、配电装置布置、继电保护装置和计算、自动装置和控制方式选择等都有重大影响。
此外,电气主结线对牵引供电系统运行的可靠性、电能质量、运行灵活性和经济性起着决定性作用。
此外,电气主结线及其组成的电气设备,是牵引变电所的主体部分。
1.2 设计内容/方案比较选择1.2.1主接线方案的设计牵引变电所的电气主接线,是指由主变压器、高压电器和设备等各样电器元件和连结导线所构成的接受和分派电能的电路。
,电气主接线要知足以下基本要求:第一应保证电力牵引负荷,运输用动力、信号负荷安全、靠谱供电的需乞降电能质量。
主接线应在变压器接线方式、谐波无功赔偿和调压方面采纳有效的改良电压质量举措。
拥有必需的运转灵巧性,使检修保护安全方便。
现代技术的自动装备和监控自动化系统的应用对提升主接线的运转灵巧性和靠谱性都是很有益的。
应有较好的经济性,力争减少投资和运转花费。
在可能和充足论证的条件下,可采纳按远期规划设计主接线规模、分期实行投资、增添设备,达到最好的经济效益。
应力争接线简短了然,并有发展和扩建余地。
电气主接线从电源系统接受电能,并经过出线或馈电线路分派电能,当进、出(馈)线数目许多的时候,常设置汇流母线为中间环节,用以联系电源进线和出线,并使运转变换方便,但也可采纳无母线接线形式。
电气化铁路scott接线变压器牵引供电方式设计1
黑龙江交通职业技术学院毕业设计(论文)题目电气化铁路scott接线变压器牵引供电方式设计专业班级姓名学号2017年月日摘要随着我国铁路跨越式发展战略的逐步实施,我国铁路已逐步向高速客运专线的方向发展,电气化铁道接触网作为整个电力供电系统的重要组成部分,其牵引负荷的供电要求相以前的常规铁路已发生较大变化,对接触网系统的供电质量要求也越来越高。
牵引供电系统的供电质量好与坏?弓网是否有良好的受流质量?这与高速铁路供电系统方式有着密不可分关系,因为供电方式的不同将直接影响接触网的电压、电流等参数,最终影响受流质量。
目前,铁道部加快了重载高速电气化铁路的建设。
重载高速电气化铁路的重要特点是牵引负荷较以往电气化铁路有很大幅度的提高,如大秦线2亿t扩能改造工程,单列车牵引质量由1万t增加到2万t,牵引功率也由原来的12800kW增加至25600kW;高速客运专线速度为350km/h时,列车牵引功率可达到22000~25000kW,是普通速度客运机车功率的4~5倍。
如此大的负荷对供电系统的功率传输能力提出了新的要求。
因此,对高速铁路接触网供电方式研究是十分关键的。
关键词:变压器,斯科特,供电目录第1章绪论 (1)1.1 选题目的和意义 (1)1.2 国内外研究现状 (1)1.3 牵引变压器 (2)1.4 本文主要内容 (2)第2章斯科特变压器 (4)2.1 AT供电方式 (4)2.2 斯科特变压器特点 (4)2.3 斯科特变压器供电方式 (6)2.4 高压侧主接线 (7)2.5 馈线侧主接线设计 (8)第3章斯科特计算 (10)3.1 变压器计算容量 (10)3.2 变压器校核容量 (10)3.3 短路计算 (11)3.3.1 短路点的选取 (11)3.3 备用方式选择 (11)3.4 绘制电气主接线图 (12)第4章我国采用斯科特变压器的线路 (14)4.1 哈大铁路客运专线 (14)4.2 京沪高速铁路 (14)4.3 京沈客运专线 (15)第5章结论 (16)参考文献 (17)第1章绪论1.1 选题目的和意义我国自1961年8月15日建成开通宝鸡至凤州91km第一段山区电气化铁路、实现电气化铁路零的突破以来,到2005年末,电气化开通营业里程已突破2万km。
电气化铁路牵引变电所主接线设计及继电保护分析
电气化铁路牵引变电所主接线设计及继电保护分析摘要:本论文探讨了电气化铁路牵引变电所主接线设计及继电保护分析的关键问题。
首先,详细介绍了牵引变电所主接线系统的设计原则和方法,以及地线系统的重要性。
其次,讨论了继电保护在电气化铁路牵引变电所中的作用和配置,分析了继电保护的原理、分类以及分析方法。
最后,在总结与展望中,对论文内容进行了概括,并提出了未来研究的方向。
关键词:电气性能;导线选择;设计标准;电气化铁路引言:电气化铁路作为现代交通的重要组成部分,在提高运输效率和环保性方面具有巨大潜力。
而牵引变电所作为电气化铁路的核心,其主接线设计与继电保护显得尤为关键[1]。
主接线的合理设计和继电保护的有效配置,直接关系到电气化铁路系统的安全稳定运行。
在这样的背景下,本论文旨在深入探讨电气化铁路牵引变电所主接线设计与继电保护的理论与实践,为确保电气化铁路的可靠运行提供有力支持。
一、电气化铁路牵引变电所主接线设计(一)主接线系统设计主接线系统的设计应遵循理念:优化电气性能,保持电压降、电流分布在合理范围;考虑冗余与备份,设置冗余线路以提高系统可靠性;确保不同设备如断路器、隔离开关、电流互感器、电压互感器的协同工作,以实现精确的电气控制。
这些原则将确保主接线系统为电气化铁路牵引变电所提供稳定可靠的电力供应。
断路器与隔离开关配置:断路器和隔离开关配置至关重要。
断路器作为保护设备,在短路或过载时能快速切断电路,保障系统安全。
配置断路器需考虑电流、短路容量等参数,以适应不同故障情况。
隔离开关用于隔离不同电压设备,保障操作安全。
需合理布置隔离开关,确保在需要时能有效隔离或维护设备。
这些配置提升主接线系统安全性和灵活性,确保电气化铁路牵引变电所的可靠运行。
互感器选择与变压器接线方式:电流互感器和电压互感器的选择至关重要。
电流互感器用于监测电流流向和大小,需选准确型号以保障数据精确,为保护和控制提供准确数据。
电压互感器则用于测量电压,选择合适型号以维持稳定电能供应。
牵引变电所110kV侧主接线设计
电气化铁道供电系统与设计课程设计报告班级:电气084班学号:姓名:指导教师:2011年12 月30日目录1 题目........................................................................................................................... - 1 -2 题目分析及解决方案框架确定............................................................................... - 1 -2.1 分析负荷及原始资料 ........................................................................................ - 1 -2.2 牵引变压器台数和容量的选择 ........................................................................ - 1 -2.3 方案的主接线的拟定 ........................................................................................ - 1 -3 设计过程................................................................................................................... - 2 -3.1 技术经济 ............................................................................................................ - 2 -(1)电压不对称度系数的计算 ...................................................................... - 2 -(2)变压器与配电装置的一次投资与折旧维修费 ...................................... - 5 -(3)方案的年电能损耗 .................................................................................. - 5 -3.2 牵引变电所110kV侧主接线设计 ................................................................... - 6 -3.3 牵引变电所馈线侧主接线设计 ........................................................................ - 7 -(1)馈线断路器100%备用的接线................................................................ - 7 -(2)馈线断路器50%备用的接线.................................................................. - 7 -(3)带旁路母线和旁路断路器的接线 .......................................................... - 8 -3.4 变压器的主接线图 ............................................................................................ - 8 -3.5 绘制牵引变电所的电气主结线图 .................................................................. - 10 -4 设计方案分析.......................................................................................................... - 11 -参考文献...................................................................................................................... - 11 -1 题目某牵引变电所位于大型编组站内,向两条复线电气化铁路干线的四个方向供电区段供电,已知列车正常情况的计算容量为15000kVA (三相变压器),并以10kV 电压给车站电力照明机务段等地区负荷供电,容量计算为1200kVA ,各电压侧馈出数目及负荷情况如下:25kV 回路(1路备):两方向年货运量与供电距离分别为503211⨯=L Q Mt ·km ,254022⨯=L Q Mt ·km ,q ∆=100kWh/10kt ·km 。
电气化铁路牵引变电所主接线设计及继电保护分析
电气化铁路牵引变电所主接线设计及继电保护分析作者:陶倩刘磊武金甲来源:《消费电子》2022年第02期《中长期高速铁路网规划》中指出,至2025年,中国铁路网发展规模将高达17.5万公里,当中高铁将实现3.8万公里。
到2030年,中国的远景铁路网发展规模将实现20万公里,当中高铁将实现4.5万公里。
铁道行业广阔的市场前景,特别是高速铁路的高速发展会带来电气化铁路供电系统行业旺盛的市场需求。
我国目前的客运专线用的单相工频(50Hz)交流电,除个别大运量货运线路之外,牵引供电系统都采用AT供电.AT供电通常配置的继电保护为馈线距离保护、过电流保护、电流速断保护等保护。
在自動化技术迅猛发展下,牵引供电系统及继电保护系统已有综合自动化发展的趋势。
铁路是我国交通运输中的重要组成部分,国家铁路和城市轨道交通是关系到我国国计民生的重大基础设施。
电力牵引在铁路、城轨和工矿运输中广泛应用,提高了运量和经济效益,电气化铁路为我国铁路缓解了运输压力,与我国能源结构状况相适应,对我们出行及社会发展有着重要的作用,是当今铁路机车牵引的主要动力来源。
牵引变电所的安全可靠工作是维护电气化高速铁路正常安全可靠运转的重要前提,其继电保护工作就是维持牵引变电站正常工作和故障切除的最主要维护手段之一。
主要功能包括:通过对用户的动作定值设定迅速切断故障装置和线路,减少了故障范围和故障时间所造成的经济损失。
利用自动重合闸、后备供电电源自投等设备,保证供电的安全可靠、减少了供电故障停电时间。
以及通过故障标记,迅速对故障地点加以定位,从而加速了故障抢修的速度。
采用了微机综合自动化控制系统,从而完成对牵引变电所设备的远程调度。
牵引变电所继电保护是保证牵引变电所可靠工作的关键,如果加设了继电保护系统装置,就可以使牵引变电所按正常状态工作。
所以,牵引变电所主接线设计以及继电保护系统的可靠配置、安全操作,对于电气化铁路的运营具有关键的意义。
(一)电气主接线的设计功能高铁牵引供电系统主要任务是为高铁电力机车的操作和控制不间断地供应高效且稳定电力。
牵引变电所G电气主接线的设计
牵引供电课程设计报告书题 目牵引变电所G 电气主接线的设计 院/系(部)电气工程系 班 级 方1010-2学 号 20216648姓 名高虹雨 指导教师王庆芬 完成时间 2021年12月20日※※※※※※※※※ ※※ ※※ ※※ ※※※※※※※※※ 2021级 牵引供电课程设计摘要牵引供电系统是电气化铁路的核心局部。
本次设计的课题是牵引变电所G电气主接线的设计,其设计的意义在于为电气化铁路设计合理实用的牵引供电技术,主要任务是牵引变电所主接线设计、选择牵引变压器、断路器、隔离开关和电压、电流互感器等,进而确定电气主接线。
在认真分析题目的根底上,按照一定的顺序进行设计。
首先,分析比较几种牵引变压器的接线形式,根据要求选出了一种最正确的接线形式,即YN,d11接线形式。
然后,根据给定的数据并考虑一定的裕量来计算牵引变压器的安装容量。
最后,计算高压和低压母线的短路电流,通过短路电流来选择相应的一次设备并进行校验,最终根本完成了牵引变电所电气主接线,实现了牵引供电系统的根本要求。
关键字:牵引变压器一次设备目录第1章设计目的和任务要求 01.1 设计目的 01.2 任务要求 01.3 设计的依据 01.4 任务分析 (2)第2章主接线方案的设计 (2)2.1 牵引变电所110kV侧主接线 (3)2.1.1 主接线确实定 (4)2.1.2 牵引变电所的倒闸操作 (5) (5)2.2.1 电气主接线特点 (5) (6) (7)第3章牵引变压器选择 (7)3.1 牵引变压器的备用方式 (7)3.2 牵引变压器的接线型式 (8)3.3 牵引变压器容量计算 (8)第4章短路计算 (9)4.1 短路计算的目的 (9)4.2 短路点选取 (10)4.3 短路电流计算 (10)第5章电气设备选择 (14)5.1 断路器的选择................................... 错误!未定义书签。
5.1.1 高压侧断路器选择 (14)5.1.2 低压侧断路器选择 (15)5.1.3 高压侧户内断路器选择 (15)5.1.4 低压侧户内断路器选择 (16)5.2 隔离开关的选择 (17)5.3 电流互感器的选择与校验 (19)5.4 导线的选择 (20) (20)第6章继电保护 (22)6.1 导线继电保护配置 (22)6.2 主变压器继电保护装置配置 (22)第7章并联无功补偿 (23)7.1 并联电容补偿的作用 (23)7.2 并联电容补偿计算 (23)第8章防雷 (25)8.1 雷电过电压的根本形式 (25)8.2 防雷措施 (26)8.3 防雷设施 (26)第9章结论 (26)第1章设计目的和任务要求1.1 设计目的本次的课题是牵引变电所G电气主接线的设计,目的是为了将所学习的知识更好地应用于实践之中。
牵引变电所E电气主接线设计
石家庄铁道大学四方学院集中实践报告书课题名称 某牵引变电所E 电气主接线的设计姓 名 王涛 学 号 系、 部 电气工程系 专业班级 方1110-6 指导教师樊伟2015年1 月 5日※※※※※※※※※ ※※ ※※※※※※※※※※※※※ 2011级 牵引供电课程设计某牵引变电所E电气主接线的设计目录1. 设计目的及依据 01.1 设计目的 01.2 设计依据 02. 设计思路 03. 牵引变压器的选择和容量计算 (1)4. 主接线设计 (3)4.1 220kV侧主接线设计 (3)4.2 55kV馈线侧主接线设计 (4)5. 短路计算 (5)5.1 短路计算目的及简化图 (5)5.2确定基准值 (5)5.3 牵引变压器三相短路计算 (5)6. 电气设备选择 (6)6.1电气设备选择的一般原则 (6)6.2 断路器选择校验 (6)6.3隔离开关的选择与校验 (8)6.4互感器的选择与校验 (9)6.5导线的选择 (10)7. 并联无功补偿 (11)7.1 并联电容补偿的作用 (11)7.2 并联电容补偿方案 (11)7.3 并联电容补偿装置主接线 (12)7.4 并联电容补偿装计算 (12)8. 继电保护 (14)8.1变压器的主保护 (14)8.2 馈线的保护 (15)9. 防雷接地保护 (16)9.1 雷电的危害 (16)9.2 雷击保护 (16)9.3 防雷设备安装 (17)10. 设计结论 (17)参考文献 (18)1. 设计目的及依据1.1 设计目的牵引变电所是电气化铁路系统的重要组成部分,其容量的大小关系到能否完成国家交给的运输任务以及自身的运营成本。
从经济和安全运行方面来看,对变压器的容量计算和牵引变电所的继电保护是极其必要的,要根据实际运营情况进行仔细运算分析从而确定选择合适的安装容量并保护变压器安全稳定的运行。
通过本次设计,对所学的专业知识得到运用和实践,为以后完成实际设计奠定扎实的基本功和基本技能,最终达到学以致用的目的。
高速铁路牵引变电所电气主接线的设计课程设计
高速铁路牵引变电所电气主接线的设计摘要:牵引变电所是电气化铁路牵引供电系统的心脏,它的主要任务是将电力系统输送来的三相高压电变化成适合电力机车使用的电能。
而电气主接线反映牵引变电所设施的主要电气设备以及这些设备的规格、型号、技术参数以及在电气上是如何连接的,高压侧有几回进线、几台牵引变压器,有几回接触网馈电线。
通过电气主接线可以了解牵引变电所等设施的规模大小、设备情况。
1.2 电气化铁路的国内外现状变电所是对电能的电压和电流进行变换、集中和分配的场所。
在电能是社会生产和生活质量中最为重要的能源和动力的今天,变电所的作用是很重要的当前我国进行的输变电建设和城乡电网的建设与改造,对未来电力工业发展有着重要的作用。
因此,产品技术要先进,产品质量要过硬,应达到30~40年后也能适用的水平;而且产品必须要国产化。
现阶段我过主要是使用常规变电所。
常规变电所即采用传统模式进行设计、建造和管理的变电所,一般为有人值班或驻所值班,有稳定的值班队伍。
继电保护为电磁型,电器就地控制,不具备四遥、远方操作功能,需要一支训练有素的运行与检修队伍和一整套相应的管理机构、制度进行管理,以满足安全运行的要求。
这种模式有许多不足之处。
我国的近期目标是既要充分利用原有设备,又要能够适应微机远动自动化系统;既要实现无人值班,又要满足安全经济运行的要求。
国外的变电所研究已经远远超过我国,他们在变电站的运行管理模式上, 已经能做到无人值守。
1.3 牵引变电所1.3.1 电力牵引的电流制电力牵引按牵引网供电电流的种类可分为三种电流制,即直流制、低频单相交流制和工频单相交流制。
(1) 直流制即牵引网供电电流为直流的电力牵引电流制。
电力系统将三相交流电送到牵引变电所一次侧,经过牵引变电所降压并整流变成直流电,再通过牵引网供给电力机车使用。
直流制发展最早,目前有些国家的电气化铁路仍在应用。
我国仅工矿、城市电车和地下铁道采用。
牵引网电压有1200V,1500V,3000V和600V,750V等,后两种分别用于城市电车、地下铁道。
电气化铁路牵引变电所的主接线与变压器设计
电气化铁路牵引变电所的主接线与变压器设计牵引变电所是电气化铁路牵引供电系统的心脏,它的主要任务是将电力系统输送来的三相高压电变化成适合电力机车使用的电能。
而电气主接线反映牵引变电所设施的主要电气设备以及这些设备的规格、型号、技术参数以及在电气上是如何连接的,高压侧有几回进线、几台牵引变压器,有几回接触网馈电线。
通过电气主接线可以了解牵引变电所等设施的规模大小、设备情况。
标签:牵引变电所;铁路;牵引变压器1 牵引变电所主结线的选择牵引变电气主接线是变电所设计的首要部分,也是构成电力系统的重要环节。
主接线的确定与电力系统整体及变电所本身运行的可靠性,灵活性和经济性是密切相关的,而且对电气设备的选择,配电装置布置,继电保护和控制方式的拟定有较大影响。
因此必须合理的确定主接线。
电气主结线应满足的基本要求①首先保证电力牵引负荷,运输用动力,信号负荷安全,可靠供电的需要和电能质量。
②具有必要的运行灵活性,使检修维护安全方便。
③应有较好的经济性,力求减小投资和运行费用。
④应力求接线简捷明了,并有发展和扩建的余地。
1.1 高压侧电气主结线的基本形式1.1.1 单母线接线如图1-1所示,单母线接线的的特点是整个的配电装置只有一组母线,每个电源线和引出线都经过开关电器接到同一组母线上。
同一回路中串接的隔离开关和断路器,在运行操作时,必须严格遵守以下操作顺序:对馈线送电时必须先和1QS和2QS在投入1QF;如欲停止对其供电必须先断开1QF然后断开1QS和2QS。
单母线结线的特点是:(1)结线简单、设备少、配电装置费用低、经济性好并能满足一定的可靠性。
(2)每回路断路器切断负荷电流和故障电流。
检修任一回路及其断路器时,仅该回路停电,其他回路不受影响。
(3)检修母线和与母线相连的隔离开关时,将造成全部停电。
母线发生故障时,将是全部电源断开,待修复后才能恢复供电。
这种结线方式的缺点是母线故障时、检修设备和母线时要造成停电;适用范围:适用于对可靠性要求不高的10~35kV地区负荷。
电气化铁路牵引变电所的主接线与变压器设计
电气化铁路牵引变电所的主接线与变压器设计发表时间:2018-11-11T11:06:23.640Z 来源:《电力设备》2018年第18期作者:徐宝忠[导读] 摘要:变电所是电气化铁路电力机车牵引的电力能源的来源,变电所的主要任务是让电力系统传输的三相高压电转换成可以让电力机车使用的电力能源。
(神华准能集团大准铁路公司朔州公司内蒙古鄂尔多斯 010300)摘要:变电所是电气化铁路电力机车牵引的电力能源的来源,变电所的主要任务是让电力系统传输的三相高压电转换成可以让电力机车使用的电力能源。
然而电气设备的规格、型号、技术参数以及在电气上是如何连接都基于电气主接线的设计。
基于此,本文从变电所的主接线和变压器的设计进行研究,确保变电所供电的安全、连续和可靠,同时对电气化铁路牵引变电所的主接线与变压器的设计进行进一步分析。
关键词:电气化;铁路牵引;变电所;主接线;变压器;设计一、电气化铁路及其牵引变电所就当前的铁路发展来看,电气化铁路已经成为最为重要的一个类型,其自身的一些优势也表明在今后的铁路发展中,电气化铁路所占的比例也必然会逐步提高,对于电气化铁路运行过程来说,因为其牵引动力主要就是电力能源,所以其电力能源的消耗是比较严重的,并且对于电力能源的使用过程来看,因为电气化机车自身是不携带电源装置的,所以就需要外部的一些电源给予其及时的供应,而在这种供应的过程中必然会涉及到牵引变电所,牵引变电所在整个的电力能源供应中发挥了极为突出的作用,并且从另外一方面看,牵引变电所在电力能源供应中所产生的电力损耗也理应引起高度重视,可以说牵引变电所中的能源消耗是最为主要的电力损耗组成部分。
二、牵引变电所主接线设计首先,依据变电所的最高电压等级和变电所的性质选择出一种与变电所在系统中的地位和作用相适应的接线方式而且主接线要满足可靠性、灵活性和经济性。
其次,需要考量其高压一侧的主接线方式。
主接线方式通常有以下几种:1.电源线和引出线为一组接线的单母线接线方式;2.以断路器进行分段的单母线分段接线方式;3.以内外接线之分的桥型接线方式。
铁路牵引变电所一次主接线设计
铁路牵引变电所一次主接线设计作者:宋新峰来源:《建筑建材装饰》2014年第08期摘要:众所周知,我国铁路电气化事业起始于1956年。
目前,沿着跨越式发展思路掀起修建高速客运专线的高潮,电气化铁道迎来了新的发展机遇。
我国将由电气化铁路大国迈入电气化铁路强国,我国的电气化铁路将达到世界先进水平。
关键词:铁路牵引;主接线设计;主变压器容前言电气化铁道技术由铁道供电技术与电力机车技术铁道供电技术组成。
铁道供电技术是向运行中的电力机车提供安全、可靠、优质的电能。
同时还要协调好电力系统同牵引供电系统的关系;接触网同电力机车的关系(特别包括弓网关系)。
铁道供电又分成牵引供电(供电、变电和远动)与接触网两个专业。
1.牵引供电系统各部分的功用简述1.1牵引变电所牵引变电所的作用是将110kV(或220 kV)三相交流高压电变换为27.5(或55)kV,然后以27.5(或55)kV的电压等级向牵引网供电。
1.2接触网接触网是一种悬挂在电气化铁道线路上方,并和铁路轨顶保持一定距离的链形或单导线的输电网。
电力机车的受电弓和接触网滑动接触取得电能。
接触网的额定电压为25kV。
1.3馈电线馈电线是连接牵引变电所和接触网的导线,把牵引变电所变换后的电能送电线一般为大截面的钢芯铝绞线。
1.4轨道在非电牵引情形下,轨道只作为列车的导轨。
在电气化铁道,轨道除仍具上述功用外,还需要完成导通回流的任务,是电路的组成部分。
1.5回流线连接轨道和牵引变电所中主变压器接地相之间的导线称为回流线,它也是电路的组成部分,其作用是将把轨道、地中的回路电流导入牵引变电所。
1.6分区所在电气化铁道上,为了提高运行的可靠性,增加供电工作的灵活性,在相邻两变电所供电的相邻两供电分区的分界处常用分相绝缘器断开。
若在断开处设置开关设备和相应的配电装置,则组成分区所。
1.7开闭所某些远离牵引变电所的大宗负荷,如枢纽站、电力机务段等,接触网按作业及运行的要求需要分成若干组,需要多条供电线路向这些接触网分组供电,一般采取在大宗负荷附近建立开闭所的办法来解决。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电气化铁路牵引变电所的主接线与变压器设计牵引变电所是电气化铁路牵引供电系统的心脏,它的主要任务是将电力系统输送来的三相高压电变化成适合电力机车使用的电能。
而电气主接线反映牵引变电所设施的主要电气设备以及这些设备的规格、型号、技术参数以及在电气上是如何连接的,高压侧有几回进线、几台牵引变压器,有几回接触网馈电线。
通过电气主接线可以了解牵引变电所等设施的规模大小、设备情况。
标签:牵引变电所;铁路;牵引变压器1 牵引变电所主结线的选择牵引变电气主接线是变电所设计的首要部分,也是构成电力系统的重要环节。
主接线的确定与电力系统整体及变电所本身运行的可靠性,灵活性和经济性是密切相关的,而且对电气设备的选择,配电装置布置,继电保护和控制方式的拟定有较大影响。
因此必须合理的确定主接线。
电气主结线应满足的基本要求①首先保证电力牵引负荷,运输用动力,信号负荷安全,可靠供电的需要和电能质量。
②具有必要的运行灵活性,使检修维护安全方便。
③应有较好的经济性,力求减小投资和运行费用。
④应力求接线简捷明了,并有发展和扩建的余地。
1.1 高压侧电气主结线的基本形式1.1.1 单母线接线如图1-1所示,单母线接线的的特点是整个的配电装置只有一组母线,每个电源线和引出线都经过开关电器接到同一组母线上。
同一回路中串接的隔离开关和断路器,在运行操作时,必须严格遵守以下操作顺序:对馈线送电时必须先和1QS和2QS在投入1QF;如欲停止对其供电必须先断开1QF然后断开1QS和2QS。
单母线结线的特点是:(1)结线简单、设备少、配电装置费用低、经济性好并能满足一定的可靠性。
(2)每回路断路器切断负荷电流和故障电流。
检修任一回路及其断路器时,仅该回路停电,其他回路不受影响。
(3)检修母线和与母线相连的隔离开关时,将造成全部停电。
母线发生故障时,将是全部电源断开,待修复后才能恢复供电。
这种结线方式的缺点是母线故障时、检修设备和母线时要造成停电;适用范围:适用于对可靠性要求不高的10~35kV地区负荷。
1.1.2 单母线分段结线图1-2为用断路器分段的单母线分段结线图。
分段断路器MD正常时闭合,是两段母线并列运行,电源回路和同一负荷的馈电回路应交错连接在不同的分段母线上。
这种结线方式的特点是:(1)分段母线检修时将造成该段母线上回路停电。
(2)进线上断路器检修时造成该进线停电。
适用范围:广泛应用于10~35kV地区负荷、城市电牵引各种变电所和110kV 电源进线回路较少的110kV结线系统。
(3)采用桥形结线当只有两条电源回路和两台主变压器时,常在电源线间用横向母线将它们连接起来,即构成桥型结线。
桥型结线按中间横向桥接母线的位置不同,分为内桥形和外桥形两种,如图1-3所示。
前者的连接母线靠近变压器侧,而后者则连接在靠近线路侧。
内桥形结线的线断路器分别连接在两回电源线路上,因而线路退出工作或投入运行都比较方便。
桥形母线上的断路器QF在正常状态下合闸运行,1QS和2QS 是断开的。
当线路1SL发上故障时,1QS和2QS合闸,故障线路的断路器1QF 跳闸,其他三个元件(另一线路和两台主变压器)仍可继续工作。
内桥结线当任一线路故障或检修时不影响变压器的并列工作。
由于线路故障远比变压器故障多,故这种界限在牵引变电所获得了较广泛的应用。
当内桥结线的两回电源线路接入系统的环形电网中,并有系统功率穿越桥接母线时,桥断路器(QF)的检修或故障将造成环网断开。
为避免这一缺陷,可在线路短路器外侧安装一组跨条,如图中的虚线所示,正常工作时隔离开关将跨条断开,安装两组隔离开关的目的是便于它们轮流停电检修。
图中外桥形结线的特点与内桥刚好相反,当变压器发生故障或运行中需要断开时,只要断开它们前面的断路器1QF或2QF,而不影响线路的正常工作。
但线路故障或检修时,将是与该线路连接的变压器短时中断运行,须经转换操作后才能恢复工作。
因而外侨形结线适用于电源线路较短、负荷不稳定、变压器需要经常切换(例如两台主变中一台要经常断开或投入)的场合,也可用在有穿越功率通过的与唤醒电网连接的变电所中。
桥型结线能满足牵引变电所的可靠性,具有一定的运行灵活性,使用电器少,建造费用低,在结构上便于发展成单母线或具有旁路母线得到那母线结线。
即在初期按桥形结线,将来有可能增加电源线路数时再扩展为其他结线形式。
1.2 牵引负荷侧电气结线特点牵引负荷是牵引变电所基本的重要负荷,上述电气主结线基本形式多数对牵引负荷侧电气结线也是适用的。
但考虑牵引负荷及牵引供电系统的下列特点,有针对性的在电气结线上采取有效措施,以保证供电系统的可靠性和运行灵活性。
1.2.1 由于接触网没有备用,而接触网故障几率比一般架空输电线路更为频繁,因此牵引负荷侧电气结线对接触网馈线断路器的类型与备用方式较一般电力负荷要求更高。
1.2.2 牵引侧电气结线于牵引变压器的类型(单相或三相)和接线方式以及主变压器的备用方式有关,在采用移动式变压器做备用的情况下,与移动变压器接入电路的方式有关。
1.2.3 与馈线数目、电气化铁路年运量、单线或复线,以及变电所附近铁路其他设施如大型枢纽站、电力机车段和地区负荷等的供电要求有关。
对于牵引侧母线本身,由于线路简单,引至馈线配电间隔为单相母线,实践证明很少发生故障,必须检修母线和母线上隔离开关时,可由临近变电所越区供电以代替被检修的母线或母线分段。
为合理解决馈线断路器的备用方式,牵引负荷侧电气结线有下列几种形式:①每路馈线设有备用断路器的单母线结线,如图所示,考虑手车式气体断路器(或真空式)产品接触插头的互换性较差,不设移动备用,工作断路器检修时,即由备用断路器代替,这种方式在馈线数量较少时采用,操作转换较方便,但投资较大。
②每两路馈线设一公共备用断路器BQF,通过隔离开关的转换,可使BQF 代替任一馈线短路器,并达到按单母线分段运行的作用,如图所示,这种结线的缺点是隔离开关的转换太频繁。
③单母线分段带旁路母线的结线,考虑到馈线断路器检修时备用的需要,或者在某些情况下由于电力系统的缘故不允许两回电源线供电的变压器在牵引负荷侧并联运行,母线分段隔离开关经常处于断开位置,故需在每个分段母线上各设一台旁路断路器1BQF、2BQF,分别作为每段母线上连接的馈线断路器的备用。
这种结线适用于馈线数目较多的复线,或靠近大型枢纽站向几个方向电气化铁路供电的单线牵引变电所。
牵引变压器的备用方式有移动备用和固定备用两种。
前者是整个供电段管辖的几个牵引变电所设置一台或数台可以动的公共备用变压器,供运行中的牵引变压器检修或故障时使用;后者是在每个牵引变电所安装固定的备用变压器,或者牵引变压器台数不变、而增大变压器容量,使在正常情况下一台工作,一台备用(称为固定全备用)。
根据技术经济的全面比较,在一般牵引变电所设有或不设专用铁路岔线作为变压器搬运、检修的情况下,对于三相牵引变压器采用固定全备用的方式都是有利和可取的。
特殊情况下需作具体比较。
对于单相或V形接线的牵引变电所,一般增加一台固定备用变压器,在牵引负荷侧电气结线只需增加一路电源进线及断路器与配电间隔,比较简单。
而采用移动备用变压器的情况下,对单相或V-V形接线的单相变电所牵引侧电气结线的构成,将产生较大影响。
2 牵引变电所变压器的选择2.1 选择原则2.1.1 为保证供电的可靠性,在变电所中,一般装设两台主变压器。
2.1.2 为满足运行的灵敏性和可靠性,如有重要负荷的变电所,应选择两台三绕组变压器,选用三绕组变压器占地面积小,运行及维护工作量少,价格低于四台双绕组变压器,因此三绕组变压器的选择大大优于四台双绕组变压器。
2.1.3 装有两台主变压器的变电所,其中一台事故后其余主变压器的容量应保证该所全部负荷的70%以上,并保证用户的一级和二级全部负荷的供电。
2.2 牵引变压器的接线方式和台数的确定考虑到该变电所为三相牵引变电所,与系统联系紧密,且在一次主结线中已考虑采用内桥结线方式,故选用采用三绕组变压器,高压侧为Y形接线,中、低压侧为△连接。
由于牵引负荷属于一级负荷,并考虑备用,所以选用两台主变压器,一台自用电变压器。
通过本章的学习加深了对牵引变压器的基本知识的理解,对设计和以后的实际工程设计及研究工作奠定了理论基础。
2.3 牵引变压器安装容量的确定和选择当牵引变压器的计算容量和校核容量确定以后,选择两者中较大者,并按采用的备用方式,牵引变压器的系列产品(额定容量优先系数为R10系列),以及有否地区动力负荷等诸因素,即可确定牵引变压器的安装容量。
例如:单线电气化铁路近期年运量为1700万吨/年,牵引定数G为2100吨/列,γ净取0.705,波动系数K1取1.2,储备系数K2取1.2,非平行列车运行图区间通过能力N非=42对/日。
2.4 变压器备用方式的选择牵引变压器在检修或发生故障时,都需要有备用变压器投入,以确保电气化铁路的正常运输。
在大运量的双线区段,牵引变压器一旦出现故障,应尽快投入备用变压器,显得比单线区段要求更高。
备用变压器投入的快供,将影响到恢复正常供电的时间,并且与采用的备用方式有关。
备用方式的选择,必须从实际的电气化铁路线路、运量、牵引变电所的规模、选址、供电方式及外部条件(如有无公路)等因素,综合考虑比较后确定。
我国的电气化铁路牵引变压器备用方式有以下两种。
2.4.1 移动备用采用移动变压器作为备用的方式,称为移动备用。
采用移动备用方式的电气化区段,每个牵引变电所装设两台牵引变压器,正常时两台并联运行。
所内设有铁路专用岔线。
备用变压器安放在移动变压器车上,停放于适中位置的牵引变电所内或供电段段部,以便于需要作为备用变压器投入时,缩短运输时间。
在供电段所辖的牵引变电所不超过5-8个的情况下,设一台移动变压器,其额定容量应与所辖变电所中的最大牵引变压器额定容量相同。
当牵引变压器需要检修时,可将移动变压器按计划调入牵引变电所。
但在牵引变压器发生故障时,移动变压器的调运和投入约需数小时。
此间,靠一台牵引变压器供电往往不能保证铁路正常运输。
这种影响,在单线区段或运量小的双线区段可很快恢复正常;但在大运量的双线区段须予以重视。
可按牵引变压器一台故障停电后由另一台单独运行,允许超载30%,并持续4小时,而能符合计算容量(满足正常运输)的要求进行检算。
采用移动备用方式,除上述影响外,还需要修建铁路专用岔线。
这将导致牵引变电所选址困难、场地面积和土方量增加,相应加大投资。
不仅如此,移动变压器车辆进厂检修时,修要把备用变压器从车上拆卸吊下来;车辆修好出厂后,又要把备用变压器吊上车安装好。
这项工作十分麻烦和困难,非常费时费力费钱。
采用移动备用方式的优点是牵引变压器容量较省。
因此,移动备用方式可用于沿线无公路区段和单线区段。
