湿式除尘器类型

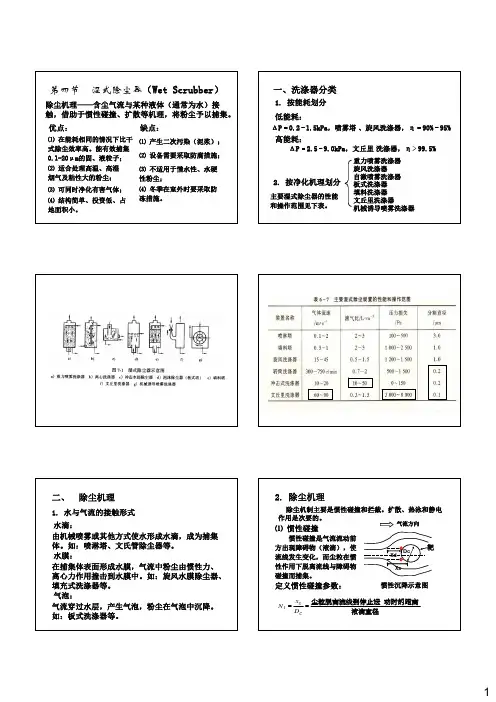

第四节 湿式除尘器
d c = d ac / (ρ P ) ⋅ C 1/ 2 = 0.9 / 3 × 1.35 = 0.45 μm
由此可见，要求得总通过率，必须首先确定 分割粒径dc。
Calvert提出分割粒径—功率关系曲线图，确 定了对于不同的洗涤器，空气动力分割粒径dac与 气相操作压力损失 Δ P 之间的关系。
控制参数：气流入口速度V1，V1过高 导致阻力损失加大，而且会破坏水膜 层，使除尘效率下降，出口严重带水。
V1范围：15-45m/s、筒高H：H>5D。
4
2. 中心喷雾旋风洗涤器（喷雾装置在中心轴上）
控制参数：
V1>15m/s、断面速度：1.2-2.4m/s、 ΔP = 500Pa、耗水量0.5-1.5 l / m 3 、 η = 95% − 98 % 。 对于 d P < 0.5 μm ，η 可达 95 % 。
ctg
α2 2
3. 文氏管的压力损失
文氏管洗涤器是一种高能耗除尘器，阻力损 失越大，除尘效率越高。因此，阻力损失是衡量 文氏管性能的重要指标。阻力损失主要消耗在水 滴雾化和水滴的加速方面。
文氏管洗涤器压力损失的数学模式
Calvert提出的假定——能量损失主要消耗 在喉管内部液滴的加速：
dP
=
−
ρ
LV
V G --空塔气流速度，m / s 。
Z --塔中气、液接触的高度 m 。
η d --单个液滴的捕集效率。 Q L --液体流量 m3 / s 。
？
Q G --气体流量 m3 / s 。
D C --液滴直径。
单个液滴的集尘效率近似表示为Stokes准数的函数：
