8255A并行口实验
8255并行口实验
![8255并行口实验](https://img.taocdn.com/s3/m/eaa169d7b9f3f90f76c61ba6.png)
JZ NEXT
MOV AL,00H
NEXT:MOVAL,0FFH
”
结果无论开关是否闭合,全都不亮,后来发现只需在中间加上个跳转语句就行了。
实验程序如下
附录
实验题1:
ASSUME CS:CODE学号
113200880200057
专业年级
电子信息工程2008级
实验题目
8255并行口实验
实验目的
1、掌握可编程并行接口8255的初始化及其应用
2、掌握汇编语言源程序的设计方法
实验内容
实验内容1:8255A的A口作为输入口,与逻辑电平开关K1~K8相连。8255A的B口作为输出口,与发光二极管LED1~LED8相连。编写程序,使得逻辑电平开关的变化在发光二极管上显示出来。即当开关ki置于L时,对应发光二极管LEDi点亮;置于H时熄灭。
TEST AL,01H;测试PA0的状态
JZ NEXT;PA0为0则跳转
MOV AL,00H;否则全亮
JMP LOOP2
NEXT:MOV AL,0FFH;置全灭
LOOP2:MOV DX,04A2H
OUT DX,AL;输出,控制灯的开关
JMP LOOP1
CODE ENDS
END START
CODE SEGMENT PUBLIC
ORG 100H
START:MOVAL,10010000B
MOV DX,04A6H
OUT DX,AL;送出8255的控制字
LOOP1:MOV DX,04A0H
IN AL,DX;读入A口的状态
实验三、8255A并行接口实验
![实验三、8255A并行接口实验](https://img.taocdn.com/s3/m/53c3f47c11661ed9ad51f01dc281e53a59025166.png)
实验结论
通过本次实验,我们验证了8255A并行接口芯片的基本功能和工作原理。
实验结果证明了8255A芯片可以实现并行数据传输,并且可以通过设置不 同的端口模式来实现不同的输入输出功能。
在实际应用中,8255A芯片可以作为并行数据传输的重要接口之一,广泛 应用于各种数字电路和微机控制系统中。
05
实验总结与展望
等。
学习如何设置8255a并行接口芯 片的控制字,掌握其工作模式和
特点。
理解8255a并行接口芯片在计算 机中的重要性和作用,以及与其
他接口芯片的区别和联系。
掌握8255a并行接口芯片的工作原理
了解8255a并行接口芯片的基本 结构和工作原理,包括输入/输 出端口、控制寄存器和数据总线
等。
学习如何设置8255a并行接口芯 片的控制字,掌握其工作模式和
缺乏实验指导
实验过程中,我们遇到了一些难 以解决的问题,如果能有更多的 实验指导资料或教师指导,将有 助于我们更好地有限,我们未能充 分探索8255a并行接口的更多功 能和应用场景,建议增加实验时 间,以便我们有更多的机会深入 了解该芯片。
实验不足与改进建议
实验难度不够
学习如何使用8255a并行接口芯片进行硬件控制
学习如何使用8255a并行接口 芯片进行输入/输出操作,包括 读取和写入数据。
掌握如何通过8255a并行接口 芯片控制外部硬件设备,如 LED灯、继电器等。
了解如何将8255a并行接口芯 片与其他芯片连接,实现硬件 的扩展和控制。
了解并行接口在计算机中的作用和重要性
实验三
将端口B和端口C设置为输入,端口A设置为输出。 当在端口B和端口C上施加不同的电平时,端口A 的输出与端口C的输入相同。
实验二8255A并行口实验(二)——交通灯实验
![实验二8255A并行口实验(二)——交通灯实验](https://img.taocdn.com/s3/m/73996666b9d528ea80c779b0.png)
实验二 8255A并行口实验(二)——交通灯实验一、实验目的掌握通过8255A并行口传输数据的方法,以控制发光二极管的亮与灭。
二、实验内容1.硬件原理图如图3.22.硬件线路连接(1)8255A片选信号8255CS插孔和译码输出插孔0F0-0FF相连。
(2)8255AC口的PC0-PC7依次和L1-L8相连,B口的PB4-PB7依次和L9-L12相连。
(3)将8255A芯片旁边短路J5连VCC端。
3.编程提示1)通过8255A控制发光二极管PB4-PB7对应黄灯,PC0-PC3对应绿灯,PC4-PC7对应红灯,以模拟交通路灯的管理。
2)要完成本实验,必须先了解交通路灯的亮灭规律,设有一个十字路口1、3为南北方向,2、4为东西方向,初始状态为四个路口的红灯全亮。
之后,1、3路口的绿灯亮,2、4路口的红灯亮,1、3路口方向通车。
延时一段时间后,1、3路口的绿灯熄灭,而1、3路口的黄灯开始闪烁,闪烁若干次以后,1、3路口红灯亮,而同时2、4路口的绿灯亮,2、4路口方向通车,延时一段时间后,2、4路口的绿灯熄灭,而黄灯开始闪烁,闪烁若干次以后,再切换到1、3路口方向,之后,重复上述过程。
3)程序中设定好8255A的工作模式,及三个端口均工作在方式0,并处于输出状态。
4)各发光二极管共阳极。
使其点亮应使8255A相应端口的位清0。
三、实验步骤1.按图3.2连好实验线路2.运行实验程序(l)DVCC8086-B配置:在DVCC8086-B系统显示命令提示符“-”时,按GO键,显示500 00输入F000:B400按EXEC健在DVCC8086-B且示8255---2,同时L1-L2发光二极管模拟交通灯显示。
(2)OVCC8086-E配置:正确输入实验程序。
运行实验程序G=1000↓观察L1-L12发光二极管模拟交通灯显示情况。

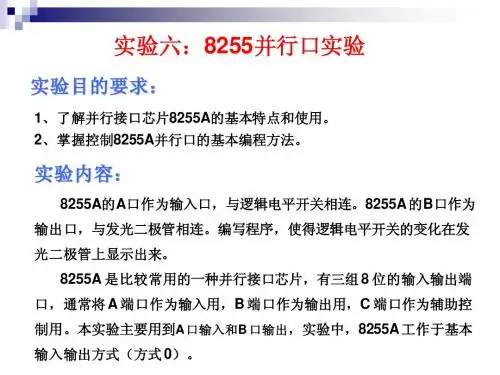

06实验六:8255并行口实验
![06实验六:8255并行口实验](https://img.taocdn.com/s3/m/17049b7f168884868762d621.png)
INC
JNZ
AL
INOUT ;若无,则继续自A口输入,B口输出
化。(当逻辑电平开关某位置于 L 时,对应的发光二极管点
亮;置于 H 时,对应的发光二极管熄灭。) 4、记录实验现象和相关数据。
设置8255为A口输入,
B口输出(90H)。
MOV
AH,0BH ;判断是否有按键
INT
INC JNZ
21H
AL INOUT ;若无,继续A口输入,B口输出
IOPORT EQU IO8255A EQU
START: MOV MOV OUT INOUT: MOV
DX,IO8255CON AL,90H DX,AL DX,IO8255A
;设置8255为A口输入,B口输出
;从A口输入一数据
IN
MOV OUT MOV INT
AL,DX
DX,IO8255B DX,AL AH,0BH 21H ;判断是否有按键 ;从B口输出刚才自A口所输入的数据
制用。本实验主要用到A 口输入和B 口输出,实验中,8255A 工作于基本
输入输出方式(方式 0)。
实验步骤:
1、实验接线: CS0 — 8255CS,PA0~PA7 — 平推开关的输出 K1~K8, PB0~PB7 — 发光二极管的 输入 LED1~LED8。 2、编写相应程序完成软件部分。 3、调试通过后,运行程序时拨动开关,观察发光二极管的变
实验六:8255并行口实验
实验目的要求:
1、了解并行接口芯片8255A的基本特点和使用。
2、掌握控制8255A并行口的基本编程方法。
实验内容:
8255A的A口作为输入口,与逻辑电平开关相连。8255A 的B口作为 输出口,与发光二极管相连。编写程序,使得逻辑电平开关的变化在发 光二极管上显示出来。 8255A 是比较常用的一种并行接口芯片,有三组 8 位的输入输出端 口,通常将 A 端口作为输入用,B 端口作为输出用,C 端口作为辅助控
8255A并行口实验
![8255A并行口实验](https://img.taocdn.com/s3/m/44b8a94a2e3f5727a5e96290.png)
学号实习报告计算机应用综合实习—硬件起止日期:2009 年09月14日至2009 年09月21日学生姓名班级成绩指导教师(签字)电子与信息工程系2009年9 月20 日一、实习目的(1)利用微机接口芯片8255,并行控制LED点阵显示。
(2)掌握8088微机系统与LED点阵之间接口电路设计及编程。
二、实习要求利用589H实习系统扩展接口CZ7座,在控制板MC1上以并行方式控制LED点阵显示。
要求自建字库,编制程序将自己的姓名或图形实现左移、右移,上下移动。
三、编程指南根据提供I/O地址、功能,有不同I/O口分别提供自行代码送行,列扫描信号送列扫描行,凡字形代码位“1”、列扫描信号“0”该点点亮,否则灯熄,通过逐行扫描,循环点亮字形获曲线。
四、硬件连接图五、程序代码;CODE SEGMENT;ASSUME CS:CODE ;USR-LED 16X16XPA EQU 8000H ;L-SAO-1,CTL-MODE:BING XIN KO XPB EQU 8001H ;L-SAO-2;----------------------------------------------------------------------------------------------PA EQU 0FF28H ;H-CODE-1XPC EQU 8002H ;H-CODE-2XPCTL EQU 8003HPCTL EQU 0FF2BHDATA SEGMENT AT 0ORG 2db0HFL DB ? ;BL SAO FLAGR0 DW ?;H-CODER1 DB ? ;L-CODER6 DW ?;XPA/XPBDATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATAORG 2DC0HSTART: MOV DX,XPCTLMOV AL,80HOUT DX,ALMOV DX,PCTLOUT DX,ALCALL OFFLEDMOV AL,00HMOV FL,ALMOV R6,8000H ;XPAX0: MOV R0,0000HX1: CALL DEL1INC R0INC R0CMP R0,0130HJNZ X1JMP X0DISPW:PUSH R0 ;H-NUMMOV R1,01H ;L-NUMDISP1: MOV AX,R0MOV BX,OFFSET TAB ADD BX,AXMOV AL,CS:[BX]MOV DX,PAOUT DX,ALINC R0MOV AX,R0MOV BX,OFFSET TAB ADD BX,AXMOV AL,CS:[BX]MOV DX,XPCOUT DX,ALMOV DX,R6MOV AL,R1NOT ALOUT DX,ALMOV CX,0080HLOOP $CALL OFFLEDINC R0RCL R1,1JNC DISP1CMP FL,00HJNZ EXITINC FLCLCMOV R1,01HMOV R6,8001HJMP DISP1EXIT: MOV R6,8000H MOV FL,00HPOP R0RETOFFLED: MOV DX,XPA MOV AL,0FFHOUT DX,ALMOV DX,XPBOUT DX,ALDEL1: MOV CX,0020HCON1: PUSH CXCALL DISPWPOP CXLOOP CON1RETTAB: d b00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h db00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h DB02H,00H,04H,10H,08H,14H,10H,92H,20H,51H,0C0H,30H,60H,13H,1C H,1CHDB08H,10H,00H,00H,0E0H,1FH,04H,00H,02H,00H,0FCH,0FFH,00H,00H, 00H,00HDB00H,12H,00H,12H,80H,12H,7FH,14H,0A2H,0FFH,22H,14H,0A2H,10H, 22H,03HDB22H,7CH,22H,48H,22H,48H,0BFH,4FH,00H,48H,00H,48H,00H,08H,00 H,00HDB02H,00H,04H,10H,08H,14H,10H,92H,20H,51H,0C0H,30H,60H,13H,1C H,1CHDB08H,10H,00H,00H,0E0H,1FH,04H,00H,02H,00H,0FCH,0FFH,00H,00H, 00H,00HDB04H,00H,04H,40H,04H,40H,0FCH,43H,04H,40H,04H,40H,04H,40H,04 H,40HDB0FCH,7FH,04H,41H,04H,41H,04H,41H,04H,41H,04H,41H,04H,40H,00 H,00HDB06H,02H,0F8H,12H,04H,12H,02H,12H,0FEH,0FFH,42H,12H,42H,12H, 02H,41H0FAH,43H,12H,7DH,12H,41H,12H,45H,12H,43H,0FAH,7DH,02H,00H,00H,00HDB21H,00H,21H,00H,22H,01H,22H,7DH,24H,45H,28H,45H,30H,45H,0E0H,45HDB30H,45H,28H,45H,24H,45H,26H,7DH,23H,01H,22H,00H,20H,00H,00H,00HDB00H,02H,00H,04H,0FEH,0FH,00H,38H,00H,0E2H,80H,44H,80H,08H,90H,10HDB88H,28H,8EH,0E7H,94H,12H,0A0H,08H,0C0H,06H,80H,03H,00H,02H,00H,00HDB00H,00H,80H,08H,80H,30H,80H,24H,80H,24H,80H,24H,82H,24H,81H,0A4HDB0FEH,67H,80H,24H,80H,24H,80H,24H,80H,24H,80H,30H,00H,20H,00H,00Hdb00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00hdb00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00hdb00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00hdb00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00h,00hCODE ENDSEND STAR T六、总结这次试验,硬件连接和软件使用起初并不是很熟练,而且在联机的时候出现问题,主要是硬件设施的连接牢固性。

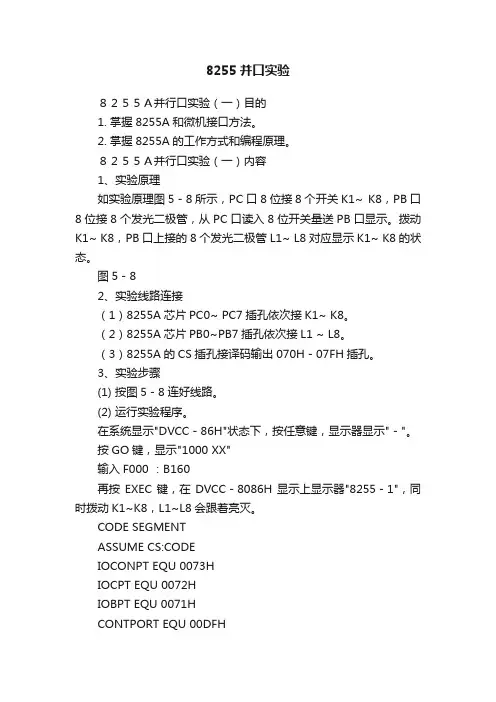

8255并口实验
![8255并口实验](https://img.taocdn.com/s3/m/42a6ae1b0812a21614791711cc7931b765ce7bb9.png)
8255并口实验8255A并行口实验(一)目的1. 掌握8255A和微机接口方法。
2. 掌握8255A的工作方式和编程原理。
8255A并行口实验(一)内容1、实验原理如实验原理图5-8所示,PC口8位接8个开关K1~ K8,PB口8位接8个发光二极管,从PC口读入8位开关量送PB口显示。
拨动K1~ K8,PB口上接的8个发光二极管L1~ L8对应显示K1~ K8的状态。
图5-82、实验线路连接(1)8255A芯片PC0~ PC7插孔依次接K1~ K8。
(2)8255A芯片PB0~PB7插孔依次接L1 ~ L8。
(3)8255A的CS插孔接译码输出070H-07FH插孔。
3、实验步骤(1) 按图5-8连好线路。
(2) 运行实验程序。
在系统显示"DVCC-86H"状态下,按任意键,显示器显示"-"。
按GO键,显示"1000 XX"输入F000 :B160再按EXEC键,在DVCC-8086H显示上显示器"8255-1",同时拨动K1~K8,L1~L8会跟着亮灭。
CODE SEGMENTASSUME CS:CODEIOCONPT EQU 0073HIOCPT EQU 0072HIOBPT EQU 0071HCONTPORT EQU 00DFHDA TAPORT EQU 00DEHDA TA1 EQU 0500HSTART: JMP IOLEDIOLED: CALL FORMA TCALL LEDDISPMOV AL,89HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOCPTIN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,0FFFFHDELAY: LOOP DELAYJMP IOLED1LEDDISP:MOV AL,90HMOV DX,CONTPORTOUT DX,ALMOV BYTE PTR DS:[0600H],00LED1: CMP BYTE PTR DS:[0600H],07H JA LED2MOV BL,DS:[0600H]MOV BH,0HMOV AL,CS:[BX+DA TA1]MOV DX,DA TAPORTOUT DX,ALADD BYTE PTR DS:[0600H],01HJNZ LED1LED2: RETFORMA T: MOV BX,0MOV WORD PTR DS:[BX+0500H],4006HADD BX,2MOV WORD PTR DS:[BX+0500H],4040HADD BX,2MOV WORD PTR DS:[BX+0500H],6D6DHADD BX,2MOV WORD PTR DS:[BX+0500H],7F5BHRETCODE ENDSEND START8255A并行口实验(二)目的掌握通过8255A并行口传输数据的方法,以控制发光二极管的亮与灭。
实验五 可编程并行接口(8255A)
![实验五 可编程并行接口(8255A)](https://img.taocdn.com/s3/m/7fa07b2d647d27284b73512b.png)
实验五可编程并行接口(8255A)一.实验目的1.掌握8255A方式0的工作原理及使用方法二.实验内容1.按下面图4-1可编程并行口接口8255A电路连接线路,如下图所示:图4-1可编程并行口接口8255A2.编写程序,实现从PC口读入开关状态,然后在PA口输出开关状态。
编程可参考如下流程图:其中288H是8255A芯片的PA口地址。
三.编程提示1.PA口地址=(DC00H-280H)+288H=0DC08H,其余端口地址可依此类推。
下面是整个接口程序的参考源程序,请补充完整8255A并行口输出实验,8255A工作于方式0。
stack segment para stackX db 100 dup(?)stack endsdata segmentY db 100 dup(?)data endscode segment 'code'assume cs:code,ds:data,ss:stackstart: mov ax,datamov ds,ax____________ ;8255A初始化next: ___________ ;从PC口输入数据;从PA口输出数据__________以下语句是用于判断是否按下ESC键,如果按下则退出。
mov dl , 0ffHmov ah , 06Hint 21hjz next ;无键按下则继续从PC口读入数据mov ah , 4chint 21hcode endsend start2. 编译及运行将上述程序对应的工程建立在E:\wjyl\bxk目录下,编译、连接、构建后生成exe文件。
运行不能直接在WINXP系统下,必须在纯DOS系统下。
四.思考题1. 8255A的工作方式0的特点是什么?2.这个程序里有查询环节吗?如果有,作用是什么?。
8255并行接口应用实验
![8255并行接口应用实验](https://img.taocdn.com/s3/m/90eb11e719e8b8f67c1cb97f.png)
实验四并行接口实验一、实验目的1.掌握通过8255A并行口进行数据传输的方法。
2.控制16位数据灯的相对循环显示。
二、实验设备PC机一台,TD—PIT/TD—PIT—B实验装置一套。
三、实验内容1、基本输入输出实验。
编写程序,使8255的A口为输出,B口为输入,完成拨动开关到数据灯的数据传输。
要求只要开关拨动,数据灯的显示就改变。
2、流水灯显示实验。
编写程序,使8255的A口和B口均为输出,实现16位数据灯的相对循环显示。
四、8255工作原理并行接口是以数据的字节为单位与I/O设备或被控制对象之间传递信息。
CPU和接口之间的数据传送总是并行的,即可以同时传递8位、16位、32位等。
8255可编程外围接口芯片是Intel公司生产的通用并行I/O接口芯片,它具有A、B、C三个并行接口,用+5V单电源供电,能在以下三种方式下工作:方式0--基本输入/出方式、方式1--选通输入/出方式、方式2--双向选通工作方式。
8255的内部结构及引脚如图3-1所示,8255工作方式控制字和C口按位置位/复位控制字格式如图3-2所示。
图3-1 8255的内部结构及引脚图3-2 8255控制字格式五、实验步骤I、基本输入输出实验本实验使8255端口A工作在方式0并作为输出口,端口B工作在方式0并作为输入口。
参考程序流程如图3-3所示。
图3-3 8255并行接口芯片基本输入/输出实验(1)参考程序流程图实验步骤编写程序,使8255并行接口芯片端口A工作在方式0并作为输出口,端口B工作在方式0并作为输入口。
用一组开关信号接入端口B,端口A输出线接至一组数据灯上,实现输入输出功能。
具体实验步骤如下。
1)确认从PC机引出的两根扁平电缆已经连接在实验平台上。
2)打开实验箱电源,首先运行PCI_BIOS.EXE程序,查看I/O空间始地址。
3)参考图3-4所示连接实验线路。
4)利用查出的地址编写程序,然后编译链接。
5)运行程序,拨动开关,看数据灯显示是否正确图3-4 8255并行接口芯片基本输入/输出实验参考接线图==================================================================================== 文件名: A82551.ASM功能描述: B为输入,A口为输出,将读入的数据输出显示====================================================== SSTACK SEGMENT STACKDW 32 DUP(?)SSTACK ENDSCODE SEGMENTASSUME CS:CODE, SS:SSTACKSTART: MOV DX, 0646HMOV AL, 82HOUT DX, ALAA1: MOV DX, 0642HIN AL, DXCALL DELAYMOV DX, 0640HOUT DX, ALJMP AA1DELAY: PUSH CXMOV CX, 0F00HAA2: PUSH AXPOP AXLOOP AA2POP CXRETCODE ENDSEND START实验现象:当拔动B接口对应的开关时候,A接口对应的二极管亮。
实验5 可编程并行接口芯片8255A的使用
![实验5 可编程并行接口芯片8255A的使用](https://img.taocdn.com/s3/m/d536e581cc22bcd126ff0cef.png)
(2)
编写程序,实现流水灯功能。
2、交通灯实验: (1实验连线: 1)该模块的WR、RD分别连到PC104总线接口模块的IOWR、IORD。选 通线CE连到IOY0。 2 )该模块的数据(AD0 ~AD7 )、地址线(A0 ~A7)分别连到PC104 总线接口模块的数据(D0~D7)、地址线(A0~A7)。 3)8255的PA0-L7、PA1-L6、PA2-L5、PA3-L3、PA4-L2、PA5-L1。 编制程序。
四、实验原理
五、实验步骤
1、流水灯实验: (1) 实验连线 1)该模块的WR、RD分别连到PC104总线接口模块的IOWR、IORD。 2 ) 该 模 块 的 数 据 ( AD0 ~ AD7 ) 、 地 址 线 ( A0 ~ A7 ) 分 别 连 到 PC104总线接口模块的数据(D0~D7)、地址线(A0~A7)。 3)8255模块选通线CE连到PC104总线接口模块的IOY0。 4 ) 8255 的PA0 ~ PA7 连到发光二极管的 L1 ~ L8 ;8255 的 PB0 ~ PB7 连 到发光二极管的L9~L16。
3、I/O输入输出实验: (1) 实验连线 该模块的WR、RD分别连到PC104总线接口模块的IOWR、IORD。 该模块的数据(AD0~AD7)、地址线(A0~A7)分别连到PC104总线接口 模块的数据(D0~D7)、地址线(A0~A7)。 8255模块选通线CE连到PC104总线接口模块的IOY0。 8255的PA0~PA7接开关K0~K7,8255的PB0~PB7接发光二极管L1~L8。 (2)编制程序。
实验4 可编程并行接口芯片8255A的使用
一、实验目的
了解可编程并行接口芯片8255的内部结构、工作方式 熟悉8255初始化编程及应用。
微机原理实验二 8255A并行接口应用
![微机原理实验二 8255A并行接口应用](https://img.taocdn.com/s3/m/98abb78583d049649b6658bf.png)
实验二8255A并行接口应用一、实验目的1.掌握8255A的功能及方式0、1的实现2.熟悉8255A与CPU的接口,以及传输数据的工作原理及编程方法。
3.了解七段数码管显示数字的原理。
4.掌握同时显示多位数字的技术。
二、8255应用小结1.8255的工作方式一片8255内部有3个端口,A口可以工作在方式0、方式1或方式2,B口可以工作在方式0、方式1,C口可以工作在方式0。
方式0是基本型输入/输出。
这种方式和外设交换数据时,8255端口与外设之间不使用联络线。
方式1为选通型输入/输出。
用这种方式和外界交换数据时,端口和外设之间要有联络信号。
方式2是双向数据传送,仅A口有这项功能。
当A口工作在方式2时,B口仍可以工作在方式0或方式1,但此时B口方式1只能用查询方式与CPU交换信息。
2. 工作方式选择字8255工作方式选择字共8位(如图),存放在8255控制寄存器中。
最高位D7为标志位,D7=1表示控制寄存器中存放的是工作方式选择字,D7=0表示控制寄存器中存放的是C口置位/复位控制字。
3.C口置/复位控制字8255的C口可进行位操作,即:可对8255C口的每一位进行置位或清零操作,该操作是通过设置C口置/复位字实现的(图8-10)。
C口置/复位字共8位,各位含义如下:3.8255A的控制信号与传输动作的对应关系4.命令字与初始化编程8255有两个命令字,即方式选择控制字和C口置0/置1控制字,初始化编程的步骤是:①向8255控制寄存器写入“方式选择控制字”,从而预置端口的工作方式。
②当端口预置为方式1或方式2时,再向控制寄存器写入“C口置0/置1控制字”。
这一操作的主要目的是使相应端口的中断允许触发器置0,从而禁止中断,或者使相应端口的中断允许触发器置1,从而允许端口提出中断请求。
注意:“C口置0/置1控制字”虽然是对C口进行操作,但是该控制字是命令字,所以要写入控制寄存器,而不是写入C口控制寄存器。
实验六 可编程并行接口8255A实验综述
![实验六 可编程并行接口8255A实验综述](https://img.taocdn.com/s3/m/6180c802bcd126fff7050b2a.png)
实验六可编程并行接口实验一、实验目的和要求1、了解8255A芯片的工作原理,熟悉8255A芯片的工作方式以及控制字格式,熟悉其初始化编程方法以及输入、输出程序设计技巧;2、了解8255A与8086以及外部应用系统的接口逻辑;3、学会使用8255A并行接口芯片实现各种输入、输出传输控制的方法。
二、实验设备STAR系列实验仪一套,PC机一台。
三、实验内容1、验证性实验(二选一(1A口选通输入实验具体要求:8255A的B口外接8个发光二极管,开关K3K2K1接8255A的A口,编程使得当K3K2K1=000时,LED1点亮,┄┄,当K3K2K1=111时,LED8点亮。
实验时,先预置一组K3K2K1的状态,单击BUTTON产生一负脉冲信号到PC4上,观察LED 的点亮情况与K3K2K1的状态是否相符实验步骤:参见《微机原理及接口技术实验指导书》P.26“编程实验(8255A 方式1(1选通输入实验”的相关内容。
(2A口选通输出实验具体要求:8255A的A口外接8个发光二极管,编程使得开始时LED1点亮。
实验中,每单击一次BUTTON,便产生一负脉冲信号到PC6上,观察LED 是否会被循环点亮。
实验步骤:参见《微机原理及接口技术实验指导书》P.26“编程实验(8255A 方式1(2选通输出实验”的相关内容。
2、拓展性实验(8255A方式0具体要求:使8255A端口C工作在方式0并作为输入口接一组开关信号;使其端口A工作在方式0并作为输出口接一组发光二极管,通过对8255A编程完成用开关信号控制发光二极管的亮灭。
3、拓展性实验(“跑马灯”程序设计具体要求:用不同的开关控制“跑马灯”的前进方向。
例如:起始状态: 8个开关全部闭合,8个发光二极管全部“亮”;当开关K0=0时,从左向右跑马灯;当开关K1=0时,从右向左跑马灯;当开关K2=0时,从左从右同时向中间跑马灯。
完成硬件电路设计,编制相应控制程序,进行调试并验证结果。
并行接口8255A实验
![并行接口8255A实验](https://img.taocdn.com/s3/m/605535eea45177232e60a200.png)
扫描位数≥5?
N
CL
Y 初始扫描位置
读键盘
有键动? Y
结束
调延时(10mS)
延时子程序流程 (略)
实验6.2.4 源程序
.model small
Cs8255 equ 0E200h ;片选地址CS1
p_ctl equ 80h ;8255控制字--A口输出,B口输出
6.3.2 8255A的片选端CS8255连到译码控制单元的CS1,其译码地址为: PA口:0E200H ,PB 口:0E201H,PC口:0E202H, 控制寄存器: 0E203H
6.3.3 锁存器74HC573(U23)的选片(SMGLT)连高电平 ‘1’ 6.3.4 数码管编码表
“0”-3FH “1”-06H “2”-5BH “3”-4FH “4”-66H “5”-6DH “6”-7DH “7”-07H “8”-7FH “9”-6FH “A”-77H “B”-7CH “C”-39H “D”-5EH “E”-79H “F”-71H
• .data
table db 3fh,06h,5bh,4fh,66h;0,1,2,3,4 ;字型表
•
db 6dh,7dh,07h,7fh,6fh;5,6,7,8,9
•
.code
•
.startup
•
mov dx,cs8255+3
;发控制字
•
mov al,p_ctl
•
out dx,al
•
xor cl,cl ;设扫描位置
• jbe down ;若大于5,返回启始位置0
•
mov cl,0
down: call delay
微机原理与接口技术实验报告——8255A并行口实验(一)
![微机原理与接口技术实验报告——8255A并行口实验(一)](https://img.taocdn.com/s3/m/b7ca880002768e9950e7383f.png)
微机原理与接口技术——实验题目:8255A并行口实验(一)实验四8255A并行口实验(一)一、实验目的⒈掌握8255A和微机接口方法。
⒉掌握8255A的工作方式和编程原理。
二、实验内容用8255PA口控制PB口。
三、实验接线图图6-3四、编程指南⒈8255A芯片简介:8255A可编程外围接口芯片是INTEL公司生产的通用并行接口芯片,它具有A、B、C三个并行接口,用+5V单电源供电,能在以下三种方式下工作:方式0:基本输入/ 输出方式方式l:选通输入/ 输出方式方式2:双向选通工作方式⒉使8255A端口A工作在方式0并作为输入口,读取Kl-K8个开关量,PB口工作在方式0作为输出口。
五、实验程序框图六、实验步骤⒈在系统显示监控提示符“P.”时,按SCAL键,传送EPROM中的实验程序到内存中。
⒉8255A芯片A口的PA0-PA7依次和开关量输入Kl-K8相连。
⒊8255A芯片B口的PB0-PB7依次接Ll-L8。
⒋运行实验程序。
在系统显示监控提示符“P.”时,输入11B0,按EXEC键,系统显示执行提示符“┌”拨动K1-K8,LI-L8会跟着亮灭。
七、实验程序清单CODE SEGMENT ;H8255-1.ASMASSUME CS:CODEIOCONPT EQU 0FF2BHIOBPT EQU 0FF29HIOAPT EQU 0FF28HORG 11B0HSTART: MOV AL,90HMOV DX,IOCONPTOUT DX,ALNOPNOPNOPIOLED1: MOV DX,IOAPTIN AL,DXMOV DX,IOBPTOUT DX,ALMOV CX,0FFFFHDELAY: LOOP DELAYJMP IOLED1CODE ENDSEND START八、实验结果九、实验总结本次实验有一定的难度,在实验的过程中出现了许多的问题,原因是对实验的原理不够理解。
完成一个硬件实验不仅需要动手操作能力强,还需要有一定的理论知识。
8255A可编程并行接口
![8255A可编程并行接口](https://img.taocdn.com/s3/m/5b13ee94f46527d3250ce0e4.png)
实验报告二、实验原理1、8255A芯片8255A是一种可编程的I/O接口芯片,可以与MCS-51系统单片机以及外设直接相连,广泛用作外部并行I/O扩展接口。
(1)8255A的内部结构 8255A内部由PA、PB、PC三个8位可编程双向I/O口,A组控制器和B组控制器,数据缓冲器及控制逻辑四部分电路组成。
8255A结构框图和引脚图如图4-30所示。
①三个数据端口A、B、C。
这三个端口可看作是I/O口,但它们的结构和功能也稍有不同。
A口:独立的8位I/O口,内部有对数据输入/输出的锁存功能。
B口:独立的8位I/O口,对输出数据有锁存功能。
C口:可以看作一个独立8位I/O口,也可以看作是两个独立4位I/O口,仅对输出数据进行锁存。
②A组和B组的控制电路。
这是两组根据CPU命令控制8255A工作方式的电路,这些控制电路内部设有控制寄存器,可以根据CPU送来的编程命令来控制8255A的工作方式,也可以根据编程命令来对口的指定位进行置/复位的操作。
A组控制电路用来控制A口及C口的高4位。
B组控制电路用来控制B口及C口的低4位。
③数据总线缓冲器。
8位的双向的三态缓冲器。
作为8255A与系统总线连接的界面,输入/输出的数据,CPU 的编程命令以及外设通过8255A传送的工作状态等信息,都是通过它来传输的。
④读/写控制逻辑。
读/写控制逻辑电路负责管理8255A 的数据传输过程。
它接收片选 信号CS 及系统读信号RD 、写信号WR 、复位信号RESET,还有来自系统地址总线的口地址 选择信号A0和A1(图4-31)。
图4-31 8255A 结构框图和引脚图(2) 8255A 的引脚功能:①数据总线(8条)。
D0~D7,用于传送CPU 和8255A 间的数据、命令和状态字。
②控制总线(4条)。
RESET:复位线,高电平有效。
CS:片选线,低电平有效。
RD 、WR: RD 为读命令线,WR 为写命令线,皆为低电平有效。
8255a实验报告
![8255a实验报告](https://img.taocdn.com/s3/m/a20641e3294ac850ad02de80d4d8d15abf230052.png)
8255a实验报告8255A实验报告引言:8255A是一种常用的并行接口芯片,广泛应用于各种数字系统中。
本实验旨在通过对8255A的实际应用,深入了解并行接口的原理和操作方法。
一、实验目的本实验旨在通过使用8255A并行接口芯片,实现数字输入输出功能,掌握并行接口的基本原理和操作方法。
二、实验器材1. 8255A并行接口芯片2. 电脑主板3. 逻辑分析仪4. 电压源5. 连接线等三、实验步骤1. 连接实验器材:将8255A芯片与电脑主板通过连接线连接,将逻辑分析仪连接到芯片的相应引脚上。
2. 编写程序:使用汇编语言编写程序,通过控制8255A芯片的寄存器,实现数字输入输出功能。
3. 调试程序:在编写完成后,通过逻辑分析仪对程序进行调试,确保程序的正确性。
4. 运行程序:将程序下载到芯片中,通过逻辑分析仪观察输入输出的结果。
四、实验结果经过调试和运行,实验结果如下:1. 输入功能:通过设置8255A芯片的相应寄存器,实现了数字输入功能。
当外部输入信号变化时,芯片将信号转换为二进制数据,并传输给电脑主板。
2. 输出功能:通过设置8255A芯片的相应寄存器,实现了数字输出功能。
电脑主板将二进制数据传输给芯片,芯片将数据转换为相应的电信号输出到外部设备。
五、实验分析通过本次实验,我们深入了解了8255A并行接口芯片的原理和操作方法。
并行接口芯片是数字系统中重要的组成部分,广泛应用于各种设备和系统中。
掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。
六、实验总结本次实验通过使用8255A并行接口芯片,实现了数字输入输出功能。
通过编写程序、调试和运行,我们深入了解了并行接口的原理和操作方法。
并行接口芯片在数字系统中起着重要的作用,掌握并行接口的原理和操作方法对于设计和开发数字系统具有重要意义。
七、参考文献1. 《8255A并行接口芯片使用手册》2. 《数字系统设计与开发实践》结语:通过本次实验,我们对8255A并行接口芯片有了更深入的了解。
8255并行口实验+8253定时器实验
![8255并行口实验+8253定时器实验](https://img.taocdn.com/s3/m/cb2f7e711fd9ad51f01dc281e53a580216fc5061.png)
实验2 8255A并行口实验(一)一、实验目的1.掌握并行接口芯片8255的使用与硬件接口方法。
2.掌握8255A的各种工作方式和编程原理。
二、8255A芯片介绍8255A是可编程通用并行接口芯片,它具有A、B、C三个并行接口,用+5V 单电源供电,能在以下三种方式下工作:方式0:基本输入/输出方式方式1:选通输入/输出方式(应答式输入输出方式)方式2:双向选通工作方式8255工作于方式1或2时,PC口的一些引脚作为A和B口的联络信号线,如下表:三、实验内容1、并行口工作于方式0时的传送(1)设计一个电路:用8255A做并行口,读入8个开关的状态并通过发光二极管显示出来。
