二位五通电磁原理图解
二位五通电磁阀原理图解
二位五通电磁阀原理图解二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号,电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口,也是和气源系统的接口。
电磁阀接受命令去释放,停止或改变压缩空气的流向,在电-气动控制中,电磁阀可以实现的功能有:气动执行组件动作的方向控制,ON/OFF开关量控制,OR/NOT/AND 逻辑控制。
在电磁阀家族中,最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中,电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用,推动阀芯切换,实现气流的换向。
按电磁控制部分对换向阀推动方式的不同,可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向,而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时,静铁芯产生电磁力,阀芯受到电磁力作用向上移动,密封垫抬起,使1、2接通,2、3断开,阀处于进气状态,可以控制气缸动作。
当断电时,阀芯靠弹簧力的作用恢复原状,即1、2断,2、3通,阀处于排气状态。
图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态,1,2进气﹔4,5排气﹔线圈通电时,静铁芯产生电磁力,使先导阀动作,压缩空气通过气路进入阀先导活塞使活塞启动,在活塞中间,密封圆面打开通道,1,4进气,2,3排气﹔当断电时,先导阀在弹簧作用下复位,恢复到原来的状态。
阀的功能:(Function)电磁阀的菜单示它的电-气转换复杂性。
阀的功能由两个数字表示:M和N,称为M路N 位电磁阀,“N位”表示换向阀的切换位置,也表示阀的状态。
两位五通电磁阀工作原理几种控制方式
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
下图为三通球阀的工作原理图:三通球阀的工作原理图点击此处查看全部新闻图片气动执行机构的几种控制方式一、引言气动马达作为一种执行机构,在工业生产和工业控制中起着很重要的作用。
气动马达使用空气取代电力和液压来产生动力,可以实现无级变速,可瞬间启动、停滞和换向,具有自动冷却功能,无电火花,可在易燃易爆,如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行,如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动,因用空气作为动力,容易获得,用后空气可以直接排入大气无污染,压缩空气还可以进行集中供给和远距离控制。
二、气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载(阀门)所需旋转扭矩的要求,可调整气缸组合数目,带动负载(阀门)工作。
三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多,在实际工业生常和工业控制中,用来控制气动执行机构的方法也很多,常用的有以下几种。
(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态,并控制阀门执行期工作的仪器,它通过两路位置传感器监视阀门的工作状态,判断阀门是处于开阀还是关阀状态,通过编程记录阀门开关的数字,并且有两路与阀门开度对应的4~20mA输出及两足常开常闭输出触点。
通过这些输出信号,控制阀门的开关动作。
根据系统的要求,可将智能阀门显示仪从硬件上分为3部分来设计:模拟部分、数字部分、按键/显示部分。
1、模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
二位五通双电控电磁阀的工作原理
二位五通双电控电磁阀的工作原理
二位五通双电控电磁阀的工作原理
在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
二位五通换向阀工作原理
二位五通换向阀工作原理二位五通换向阀,听起来是不是有点拗口?别担心,今天咱们就来聊聊这个神奇的小家伙。
你知道吗?它在很多地方都发挥着关键作用,像是机器的“大脑”,控制着液压或气动系统的方向和流量。
想象一下,一个小小的阀门,却能左右整个机器的动作,真是了不起啊!这玩意儿就像你生活中的调味料,没它可不行,有了它,味道才正宗。
咱们得弄清楚二位五通换向阀的构造。
它一般有两个工作位置,像是有两个开关,分别控制液体的进出。
就好比你家里的水龙头,开了水流出来,关了水就停了。
这个阀门的核心就是一个阀芯,它在两个端口之间来回切换,调节流体的流向。
想象一下,这个阀芯就像是个玩具小车,在轨道上跑来跑去,忙得不亦乐乎。
每当你转动手柄或按下按钮时,它就会立刻做出反应,流体的方向也随之改变。
是不是有点神奇?这个阀门是怎么工作的呢?原理很简单。
当你给它施加压力,阀芯就会向一个方向移动,打开某个出口,堵住另一个。
就像一场比赛,只有一个选手能冲过终点线,其他的都得靠边站。
这种简单又有效的机制让它在各行各业中都能找到用武之地。
从小型机械到大型工业设备,二位五通换向阀总能默默奉献。
它的应用真的是无处不在。
比如说,咱们日常见到的挖掘机、叉车等,都是靠它来控制动作的。
没它,这些机器就像无头苍蝇,乱撞乱飞,根本无法正常工作。
就算是你家里的空调,也是要通过类似的阀门来调节制冷制热的。
可以说,没有二位五通换向阀,现代化的生活真的是想象不到呀!有些人可能会问,这个阀门难道不会出问题吗?其实嘛,任何东西都有可能出现故障,二位五通换向阀也不例外。
比如,阀芯卡住了,或者密封圈老化了,这时候就得好好检查一番了。
想象一下,如果你的车子突然熄火了,心里那个着急啊!所以,定期的保养和检查是非常重要的,才能保证这个小家伙一直高效工作。
不过,咱们也不能忽视它的优点。
二位五通换向阀的结构简单,维修方便,而且成本低。
就像在超市买菜,简单易懂的标价,能让人省心不少。
再加上它的反应速度快,真的是“说动就动”,让人刮目相看。
两位五通单控电磁阀工作原理
两位五通单控电磁阀工作原理嘿,朋友们!今天咱来聊聊这两位五通单控电磁阀的工作原理哈。
你说这两位五通单控电磁阀啊,就像是个神奇的小开关精灵!它里面有好多通道,就像我们家里的各种水管一样。
当电流通过的时候呀,就好像给这个小精灵打了一针兴奋剂,它立马就活跃起来啦!它会精准地控制气体或者液体的流向,让它们该往哪儿走就往哪儿走,可听话啦!这就好比是马路上的交警,指挥着车辆有序地行驶呢。
你想想看,要是没有这个小玩意儿,那气呀液呀不就乱套啦,那可不行!它能让整个系统有条不紊地运行着,就像一支训练有素的军队一样。
它的工作原理其实并不复杂,但却超级重要哦!它就像是一个幕后的小英雄,默默地工作着,保障着一切的顺利进行。
你再想想,我们生活中的好多东西不都靠着这样那样的小零件在支撑着嘛!就像一部手机,里面有无数个小小的组件,每个都有自己的作用,少了谁都不行。
这两位五通单控电磁阀也是一样呀,别看它小,作用可大着呢!
有时候我就觉得,这些小玩意儿真的很神奇,它们能把那么复杂的事情变得简单又有序。
我们得好好感谢这些默默付出的小功臣们呀!
总之呢,两位五通单控电磁阀就是这么个厉害又不可或缺的存在,它让我们的生活和工作变得更加顺畅和高效。
我们可不能小瞧了它哟!
原创不易,请尊重原创,谢谢!。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号,电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀。
电磁阀既是电器控制部分和气动执行部分的接口,也是和气源系统的接口。
电磁阀接受命令去释放,停止或改变压缩空气的流向,在电-气动控制中,电磁阀可以实现的功能有:气动执行组件动作的方向控制,ON/OFF开关量控制,OR/NOT/AND逻辑控制。
在电磁阀家族中,最重要的是电磁控制换向阀。
电磁控制换向阀的工作原理在气动回路中,电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用,推动阀芯切换,实现气流的换向。
按电磁控制部分对换向阀推动方式的不同,可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向,而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时,静铁芯产生电磁力,阀芯受到电磁力作用向上移动,密封垫抬起,使1、2接通,2、3断开,阀处于进气状态,可以控制气缸动作。
当断电时,阀芯靠弹簧力的作用恢复原状,即1、2断,2、3通,阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
两位五通电磁阀工作原理 原理图
两位五通电磁阀工作原理原理图两位五通气动电磁阀使用电磁阀使用过程中难免不出现故障,现将电磁阀工作原理和故障检查、判断、处理办法以及维修的步骤整理如下:1、组成结构和工作原理:a,组成结构:由电器部分和气动执行部分组成;b,工作原理:1)电器部分带电时,电磁线圈产生电磁力把关闭件从密封气孔上提起,压缩空气进入先导阀,先导阀工作;断电时,电磁力消失,阀门动作则相反;2)气动气动执行部分在先导阀活塞和主活塞杆另端弹簧的共同作用运动,完成3)两位五通的切换.起始状态,1,2进气﹔4,5排气﹔线圈通电时,静铁芯产生电磁力,使先导阀动作,压缩空气通过气路进入阀先导活塞使活塞启动,在活塞中间,密封圆面打开通道,1,4进气,2,3排气﹔当断电时,先导阀在弹簧作用下复位,恢复到原来的状态。
2,故障检查、判定方法:a、先判定是否是电磁阀故障。
1)测试气动机构。
断掉电源,检查确保供气正常时,按动电磁线圈旁边上的手动开阀按钮,如果电磁阀打开,说明开阀正常。
丢开按钮看电磁阀是否切换,如果正常切换,说明电磁阀气动执行部分工作正常。
2)测试电器部分。
手动旋转现场配电箱上的切换开关,切换开位置阀开,关闭时阀关闭,说明电器部分正常。
如不工作测量电磁线圈是否烧毁,给与更换。
3)故障处理方法:先检查供气是否正常,如不正常则打开供气阀门。
接着按上面提到判定方法的检查电磁阀是否正常并处理。
紧急情况下可以手动直接用气管打开阀门3,电磁阀检修注意事项:两位五通电磁阀a、活塞杆一定要活动灵活。
手工测试,按入活塞杆要感觉轻松,手松开后,活塞杆能在弹簧力的作用下自动恢复到按入前的原位置。
如不能自动弹出,请清理阀体内部和活塞杆上的灰尘并用优质润滑油处理,确保活塞杆活动自由。
b、先导阀活塞同活塞杆一样也要能轻松、自由的运动,处理方法同上。
c、先导阀正常工作的气路一定要通畅,不通畅者可用细针对气路进行梳理,确保气路畅通无阻。
d、电磁线圈正常情况下通电,关闭件应提起,并有吸合声音。
二位五通电磁阀
二位五通电磁阀原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
你可以参考中国电磁阀门户!单电控的阀有一个线圈,通电时换成另一个状态,不通电时自动还原到原始状态。
双电控的阀有两个线圈,一边通电一个状态,断电保持断电前的状态,另一边通电换位成另一个状态,断电保持断电前的状态。
二位五通三位五通电磁阀原理
二位五通和三位五通电磁阀是常见的控制元件,用于控制气体或液体的流动方向。
它们的工作原理如下:
1. 二位五通电磁阀:
- "二位"表示电磁阀有两个工作状态,通常是开和关。
- "五通"表示电磁阀有五个接口,其中一个是通入口,两个是工作口(分别对应两种工作状态),另外两个是排气口。
-当电磁阀通电时,磁场会使得阀芯移动,改变通入口和工作口之间的连接状态,从而控制介质的流动方向。
2. 三位五通电磁阀:
- "三位"表示电磁阀有三个工作状态,通常是两个通道的开、一个通道的开、或者全部关闭。
- "五通"同样表示电磁阀有五个接口,其中一个是通入口,两个是工作口,另外两个是排气口。
-三位五通电磁阀通常用于控制气压系统中的气缸或执行器的动作,通过改变不同的工作状态,可以实现气缸的伸出、缩回、停止等动作。
在实际应用中,二位五通和三位五通电磁阀通常配合控制系统使用,通过控制电磁阀的通电状态,可以实现对气体或液体的流动方向和流量的精确控制。
这些电磁阀在自动化控制系统、液压系统、气动系统等领域都有广泛的应用。
两位五通中封电磁阀原理
两位五通中封电磁阀原理嘿,咱今儿来聊聊两位五通中封电磁阀的原理哈!这玩意儿啊,就像是一个神奇的小开关,在各种设备里默默发挥着大作用呢!你可以把它想象成一个聪明的交通指挥员。
这个指挥员呀,有五个通道可以控制流体的进出。
就好像十字路口,不同的方向有不同的车流。
而两位五通呢,就是说它有两种状态,开或者关。
当它处于一种状态时,流体就会按照设定好的路线流动,乖乖地去该去的地方。
这不就跟咱们出门要走对路一样嘛!要是走错了,那可就麻烦啦。
中封呢,就是说在它不工作的时候,各个通道都被封住了,就像把路口都给堵上了,不让流体随便乱动。
你说这神奇不神奇?它就这么不声不响地工作着,保证着整个系统的正常运转。
要是没有它,那很多机器可能就没法好好干活啦!想想看啊,在工厂里,那些大型设备都靠它来控制流体的走向。
要是它出了差错,哎呀,那后果可不堪设想。
就好像一部精密的机器,一个小零件出问题都可能导致大故障。
而且啊,这两位五通中封电磁阀还特别耐用呢!只要你好好保养它,它就能长时间为你服务。
它就像一个忠诚的小伙伴,默默地陪伴着你,帮你解决各种流体控制的难题。
它的工作原理虽然看似简单,可里面蕴含的学问可不少呢!不同的应用场景对它的要求也不一样。
有的需要它快速响应,有的需要它精准控制。
这就像是不同的比赛项目,需要运动员有不同的特长。
咱再打个比方,它就像是一个优秀的管家,把家里的各种事务都安排得井井有条。
该开的时候开,该关的时候关,一切都恰到好处。
所以啊,可别小看了这个小小的两位五通中封电磁阀。
它在我们生活中的很多地方都发挥着重要的作用呢!它虽然不显眼,但是没有它还真不行。
你说是不是很有意思呢?它就是这样一个低调却又不可或缺的存在。
总之呢,两位五通中封电磁阀就是这么神奇,这么重要!。
二位五通电磁换向阀工作原理
二位五通电磁换向阀工作原理
这二位五通电磁换向阀就像是一个神奇的小开关,掌控着气流或者液流的走向,可有意思啦!
想象一下,这个二位五通电磁换向阀就像是一个交通指挥员,指挥着流体的“车流”。
它主要由阀体、阀芯、电磁铁这些部分组成。
先说阀体吧,这就像是一个大房子,给阀芯和流体提供了活动的空间。
而阀芯呢,就像是在房子里跑来跑去的调皮小孩。
当电磁铁没有通电的时候,阀芯就待在一个位置。
这个时候,流体就会按照一条特定的路线流动。
比如说,从 A 口进,可能就从 B 口出啦。
可一旦给电磁铁通上电,哇塞,那就像给阀芯施了魔法一样!电磁铁产生的磁力会把阀芯拉到另一个位置。
这一拉可不得了,流体的路线瞬间就变啦!可能原本从 A 口进从 B 口出的,现在变成从 A 口进从 C 口出啦。
你看,这是不是很神奇?就像变魔术一样,轻轻一通电,一切都改变了。
而且哦,这个二位五通电磁换向阀反应还特别灵敏。
只要你一通电,它立马就切换状态,绝不拖泥带水。
比如说在一些自动化的设备里,它能快速地改变流体的流向,让设备顺利地完成各种复杂的动作。
就好像是一个幕后的小英雄,默默地发挥着大作用。
再想想,如果没有它,那些复杂的机器可能就会乱了套,不知道该怎么工作啦。
它的应用范围也特别广呢!在工业生产中,从机械制造到化工行业,从汽车生产线到航空航天领域,都能看到它的身影。
这二位五通电磁换向阀虽然个头不大,但是能量巨大。
它就像一个默默无闻的小战士,坚守在自己的岗位上,为各种设备的正常运行保驾护航。
怎么样,是不是觉得它超级厉害呀?。
电磁阀工作原理(图形表示)
电磁阀工作原理电磁阀分为气动和液动。
在调试前管路必须吹扫干净,压缩空气,液压油必须无杂质清洁,管路无泄漏。
电磁阀工作原理,在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
A 单电控原理图单电磁阀是通过控制电磁线圈的电流通断以及弹簧作用,来控制阀芯的运动,达到控制阀的开闭!动作示意图右侧的线圈得电,左侧弹簧压缩右侧的线圈失电,左侧弹簧伸出B.双电控原理双电控电磁阀通过两侧电磁线圈的得电、失电来控制开闭,当一个线圈失电,另一个未得电时可以保持阀芯不动,称为有记忆功能的阀。
二位五通双电控电磁阀的工作原理
二位五通双电控电磁阀的工作原理(总1页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除二位五通双电控电磁阀的工作原理在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型指线圈没通电时气路是通的。
给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
2。
二位五通电磁阀原理
二位五通电磁阀原理二位五通电磁阀是一种常见的电磁阀,也叫做二通五通换向电磁阀。
它由阀体、电磁线圈、阀芯、弹簧和密封垫片等部件组成。
这种电磁阀常用于控制液压或气动系统中的流体流向,通过控制电磁线圈的通断来改变阀芯的位置,从而实现管路的通断和流向的变换。
二位表示该电磁阀只有两个工作位置,即常闭(NC)和常开(NO);五通表示该电磁阀有五个连接口,分别为两个进口、两个出口和一个排气孔,通常排气孔连接到液压油箱。
这种电磁阀常用于控制气动环境下的双向单作用气缸或执行器。
下面是二位五通电磁阀的工作原理:当电磁阀的电源通电时,电流会流过电磁线圈,产生电磁力。
电磁力的作用下,阀芯朝着电磁线圈方向移动。
当阀芯从常闭位置移动到常开位置时,进口与常开通道相连,液体或气体可以通过电磁阀进入常开通道,并流出。
同时,常闭通道被阀芯隔断,使得流体无法通过常闭通道流向出口。
这个时候,电磁阀处于开通状态。
当电磁线圈的电源断开时,电磁力消失,弹簧的作用下,阀芯回到常闭位置。
此时,进口与常闭通道相连,液体或气体可以通过电磁阀进入常闭通道,并流向出口。
同时,常开通道被阀芯隔断,使得流体无法通过常开通道流出。
这个时候,电磁阀处于关通状态。
通过不断地切换电磁线圈的通断,可以实现电磁阀的开启和关闭动作。
这样,就可以在液压或气动系统中控制流体的流向和通断。
当希望流体从一个方向流向另一个方向时,切换电磁线圈的通断即可实现。
总结起来,二位五通电磁阀通过控制电磁线圈的通断来控制阀芯的位置,从而实现液压或气动系统中流体的流向和通断的变换。
它广泛应用于各种自动化设备和工业控制系统中,起到了至关重要的作用。
两位五通电磁阀工作原理原理图之欧阳道创编
两住五通削礙闿工作虑理凍理两住•五通毛动电该阀使用色滋阀使用过程中难免不出现收障,现将•色滋阀工作原理和收障检查、判断、戏理办比以及维修的步骤整理如下:1、组成结构和工作原理:a,组成结构:由电器部分和毛动执行部分组成;b,工作原理:1丿削麥部分带电时,削该线圈产生色该力把关闭件从密封毛孔上提起.,压缩空毛进入先导阀,先导阀工作;断色时,电滋力谄失,阀门动作则相反;2)毛动毛动执行部分征先导阀活塞和主活塞杆另端弹簧的共同作用运动,完成斤電狀態/ \ 5 1 3 \線圈先導閥活塞通電狀態/ 4 ― 2_____ /3)两住五通的切换.起始状态,1, 2进毛;4, 5排毛;线圈通色时,>铁忠产生电直力,使先导阀动作,压缩空毛通过毛路进入阀先导活农使活疣总动,柱活塞中间,密封圖面打开通道,1, 4进宅,2, 3排毛;当断电时,先导阀往弹簧作用下复住,恢复到原来的状态。
2,玫障检查、判定方比:a、先判文是否是电该阀玫障。
1丿测试毛动机构。
斯掉削源,检查确保供毛正帝时,按动电滋线圈•务边上的手动开阀按钮,如果电该阀打开,说朗开阀正常。
丢开按钮看电该阀是否切换,如果正帝切换,说朗电该阀毛动轨行部分工作正帝。
2)测试电器部分。
手动炎转现场配电箔上的切换开关,切换开住置阀开,关闭时阀关闭,说朗电器部分正帝。
如不工作测量色滋线圏是否烧毀,给与更换。
3丿坎障处理方比:先校查供毛是否正帝,如不正帝则打开供毛阀门。
接着按上面提到判文方出的检查削该阀是否正帝并处理。
紧急情况下可以手动直接用毛管打开阀门3,色滋阀检修注意事项:两住五通亀璇阀a、活塞杆一之要活动灵活。
手工测试,按入活塞杆要感觉轻松,手松开后,活塞杆能往弹簧力的作用下自动恢复到按入前的原住置。
如不能自动弹出,请请理阀体内部和活塞杆上的灰尘并用优质润滑油处理,确保活療杆活动自由。
b、先导阀活塞同活療杆一样也要能轻松、自由的运动,处理方法同上。
c、先导阀正常工作的毛路一定要通畅,不通畅者可用细针对毛路进行杭理,确保毛路畅通无阻。
二位五通电磁阀原理图解
二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号,电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口,也是和气源系统的接口。
电磁阀接受命令去释放,停止或改变压缩空气的流向,在电-气动控制中,电磁阀可以实现的功能有:气动执行组件动作的方向控制,ON/OFF开关量控制,OR/NOT/AND 逻辑控制。
在电磁阀家族中,最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中,电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用,推动阀芯切换,实现气流的换向。
按电磁控制部分对换向阀推动方式的不同,可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向,而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时,静铁芯产生电磁力,阀芯受到电磁力作用向上移动,密封垫抬起,使1、2接通,2、3断开,阀处于进气状态,可以控制气缸动作。
当断电时,阀芯靠弹簧力的作用恢复原状,即1、2断,2、3通,阀处于排气状态。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm 的工业胶气管。
两位三通 两位五通电磁阀原理
两位三通和两位五通电磁阀的特点
国内外的电磁阀从原理上分为三大类(即:直动式、分步直动式、先导式),而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
直动式电磁阀:
原理:通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开;断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
特点:在真空、负压、零压时能正常工作,但通径一般不超过25mm。
分布直动式电磁阀:
原理:它是一种直动和先导式相结合的原理,当入口与出口没有压差时,通电后,电磁力直接把先导小阀和主阀关闭件依次向上提起,阀门打开。
当入口与出口达到启动压差时,通电后,电磁力先导小阀,主阀下腔压力上升,上腔压力下降,从而利用压差把主阀向上推开;断电时,先导阀利用弹簧力或介质压力推动关闭件,向下移动,使阀门关闭。
特点:在零压差或真空、高压时亦能可*动作,但功率较大,要求必须水平安装。
先导式电磁阀:
原理:通电时,电磁力把先导孔打开,上腔室压力迅速下降,在关闭件周围形成上低下高的压差,流体压力推动关闭件向上移动,阀门打开;断电时,弹簧力把先导孔关闭,入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差,流体压力推动关闭件向下移动,关闭阀门。
特点:流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。
气缸控制阀型号与类别二位二通,三位三通,多位多通电磁阀,多口多位阀。
二位是二个开口位置可控(开,闭),二位即二个通道口,多位即多个通道口。
例如下图,电磁阀连接状态图
某一气动原理图及主要元件配置
过滤减压阀+压力表。
2位5通阀电磁阀工作原理
2位5通阀电磁阀工作原理
2位5通阀电磁阀是一种常用的控制元件,可以实现液压系统
的流量控制、定向控制和压力控制。
其工作原理如下。
当电磁阀处于关闭状态时,被控介质进入阀体的 A、B 两个通道,C 口和P 口相互隔离。
此时,A 口通道与C 口通道相连,B 口通道与 P 口相连。
因此,介质从 A 口进入并通过 C 口排出。
此时,B 口与 P 口之间没有流动。
当电磁阀得到控制信号并打开时,阀体内的电磁铁线圈激磁,通过电磁力作用于阀芯,使阀芯下移。
阀芯下移后,A 口通道与 P 口相连,B 口通道与 C 口相连。
此时,介质从 A 口进入
并通过 B 口流出,而 C 口与 P 口之间没有流动。
通过改变电磁阀的通断状态,可以控制介质的流动路径,实现液压系统的各种控制功能。
例如,通过控制电磁阀的开关状态,可以将流体的流向从一个液压缸切换到另一个液压缸,实现液压系统的定向控制;通过控制电磁阀的打开和关闭时间,可以控制液压系统的流量大小;通过控制电磁阀的通断状态,可以控制系统的压力范围。
总之,2位5通阀电磁阀通过改变通道的连接状态来控制被控
介质的流向和流量,是液压系统中常用的控制元件。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

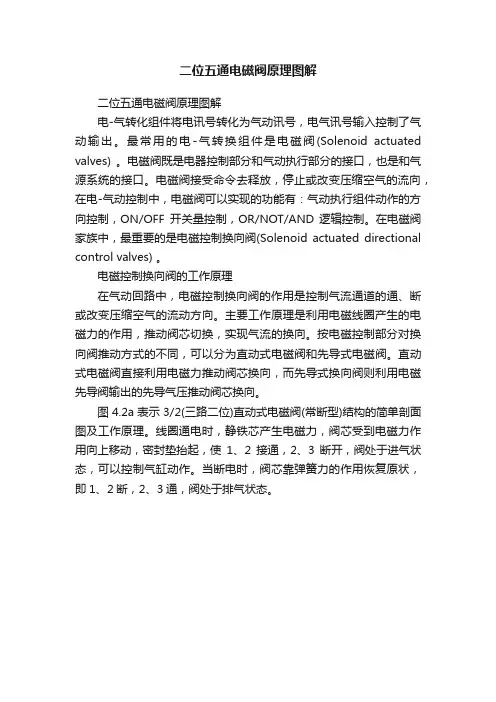

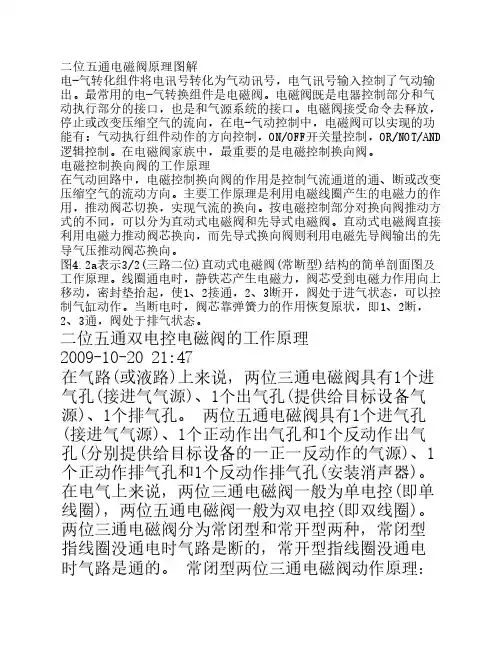

二位五通电磁阀原理图解电-气转化组件将电讯号转化为气动讯号,电气讯号输入控制了气动输出。
最常用的电-气转换组件是电磁阀(Solenoid actuated valves) 。
电磁阀既是电器控制部分和气动执行部分的接口,也是和气源系统的接口。
电磁阀接受命令去释放,停止或改变压缩空气的流向,在电-气动控制中,电磁阀可以实现的功能有:气动执行组件动作的方向控制,ON/OFF开关量控制,OR/NOT/AND 逻辑控制。
在电磁阀家族中,最重要的是电磁控制换向阀(Solenoid actuated directional control valves) 。
电磁控制换向阀的工作原理在气动回路中,电磁控制换向阀的作用是控制气流通道的通、断或改变压缩空气的流动方向。
主要工作原理是利用电磁线圈产生的电磁力的作用,推动阀芯切换,实现气流的换向。
按电磁控制部分对换向阀推动方式的不同,可以分为直动式电磁阀和先导式电磁阀。
直动式电磁阀直接利用电磁力推动阀芯换向,而先导式换向阀则利用电磁先导阀输出的先导气压推动阀芯换向。
图4.2a表示3/2(三路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
线圈通电时,静铁芯产生电磁力,阀芯受到电磁力作用向上移动,密封垫抬起,使1、2接通,2、3断开,阀处于进气状态,可以控制气缸动作。
当断电时,阀芯靠弹簧力的作用恢复原状,即1、2断,2、3通,阀处于排气状态。

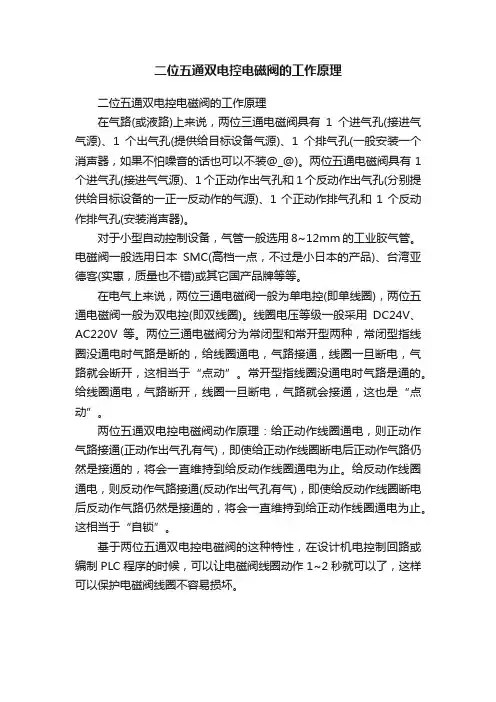

二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
图4.2b表示5/2(五路二位)直动式电磁阀(常断型)结构的简单剖面图及工作原理。
起始状态,1,2进气﹔4,5排气﹔线圈通电时,静铁芯产生电磁力,使先导阀动作,压缩空气通过气路进入阀先导活塞使活塞启动,在活塞中间,密封圆面打开通道,1,4进气,2,3排气﹔当断电时,先导阀在弹簧作用下复位,恢复到原来的状态。
阀的功能:(Function)电磁阀的菜单示它的电-气转换复杂性。
阀的功能由两个数字表示:M和N,称为M路N位电磁阀,“N位”表示换向阀的切换位置,也表示阀的状态。
阀的位置数目就是N的数值,如二位阀有两个位置选择亦即有两种状态,三位阀则有三个位置选择亦即有三种不同的状态。
“M 路”表示阀对外接口的通路,包括进气口,出气口和排气口,通路的数目便是M的数值,如二路阀,三路阀等。
图4.1a例子中的阀为3/2直动式电磁阀,念作“三路二位阀” ,表示该阀有两个位,即“通”和“断” 两个状态,有三个气口,分别为 1:进气口,2:出气口,3:排气口。
二位五通双电控电磁阀的工作原理2009-10-20 21:47在气路(或液路)上来说,两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器,如果不怕噪音的话也可以不装@_@)。
两位五通电磁阀具有1个进气孔(接进气气源)、1个正动作出气孔和1个反动作出气孔(分别提供给目标设备的一正一反动作的气源)、1个正动作排气孔和1个反动作排气孔(安装消声器)。
对于小型自动控制设备,气管一般选用8~12mm 的工业胶气管。
电磁阀一般选用日本SMC(高档一点,不过是小日本的产品)、台湾亚德客(实惠,质量也不错)或其它国产品牌等等。
在电气上来说,两位三通电磁阀一般为单电控(即单线圈),两位五通电磁阀一般为双电控(即双线圈)。
线圈电压等级一般采用DC24V、AC220V等。
两位三通电磁阀分为常闭型和常开型两种,常闭型指线圈没通电时气路是断的,常开型指线圈没通电时气路是通的。
常闭型两位三通电磁阀动作原理:给线圈通电,气路接通,线圈一旦断电,气路就会断开,这相当于“点动”。
常开型两位三通单电控电磁阀动作原理:给线圈通电,气路断开,线圈一旦断电,气路就会接通,这也是“点动”。
两位五通双电控电磁阀动作原理:给正动作线圈通电,则正动作气路接通(正动作出气孔有气),即使给正动作线圈断电后正动作气路仍然是接通的,将会一直维持到给反动作线圈通电为止。
给反动作线圈通电,则反动作气路接通(反动作出气孔有气),即使给反动作线圈断电后反动作气路仍然是接通的,将会一直维持到给正动作线圈通电为止。
这相当于“自锁”。
基于两位五通双电控电磁阀的这种特性,在设计机电控制回路或编制PLC程序的时候,可以让电磁阀线圈动作1~2秒就可以了,这样可以保护电磁阀线圈不容易损坏。
两位五通电磁阀通常与双作用气动执行机构配套使用,两位是两个位置可控:开-关,五通是有五个通道通气,其中1个与气源连接,两个与双作用气缸的外部气室的进出气口连接,两个与内部气室的进出气口接连,具体的工作原理可参照双作用气动执行机构工作原理。
下图为三通球阀的工作原理图:气动执行机构的几种控制方式一、引言气动马达作为一种执行机构,在工业生产和工业控制中起着很重要的作用。
气动马达使用空气取代电力和液压来产生动力,可以实现无级变速,可瞬间启动、停滞和换向,具有自动冷却功能,无电火花,可在易燃易爆,如含有化学、易燃性或挥发性等物质湿热和多尘的环境下运行,如矿区、隧道、油漆厂、化学工厂、石化、生物科技、药厂、晶圆、半导体、光纤、兵工厂、船舶、养殖等行业用于驱动,因用空气作为动力,容易获得,用后空气可以直接排入大气无污染,压缩空气还可以进行集中供给和远距离控制。
二、气动阀门执行器工作原理利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气气盘输至各缸,改变进出气位置以改变主轴旋转方向,根据负载(阀门)所需旋转扭矩的要求,可调整气缸组合数目,带动负载(阀门)工作。
三、气动阀门执行器的控制方式由于现在的控制方式和手段越来越多,在实际工业生常和工业控制中,用来控制气动执行机构的方法也很多,常用的有以下几种。
(一)基于单片机开发的智能显示仪控制智能显示仪是用来监测阀门工作状态,并控制阀门执行期工作的仪器,它通过两路位置传感器监视阀门的工作状态,判断阀门是处于开阀还是关阀状态,通过编程记录阀门开关的数字,并且有两路与阀门开度对应的4~20mA输出及两足常开常闭输出触点。
通过这些输出信号,控制阀门的开关动作。
根据系统的要求,可将智能阀门显示仪从硬件上分为3部分来设计:模拟部分、数字部分、按键/显示部分。
1.模拟电路部分主要包括电源、模拟量输入电路、模拟量输出电路三部分。
电源部分供给整个电路能量,包括模拟电路、数字电路和显示的能源供应。
为了实现阀门开读的远程控制,需要将阀门的开度信息传送给其他的控制仪表,同时控制仪表能从远方制定阀门为某一开度,系统需要1路4~20mA的模拟量输入信号和1~2路4~20mA 的模拟量输出信号。
模拟量输入信号通过A/D转换变成与阀门开度相对应的数字信号后送给数字部分的单片机,在单片机中对它进行滤波处理后就可以输出了。
阀门的开度信息通过D/A转换后变成模拟信号输出,用来接显示仪显示阀门开度或连接其他的控制设备。
在本设计系统中,所有的数字量数据均采用串行的输入输出方式,为了节省芯片资源和空间,输入的4~20mA的模拟量在转化为数字量时,采用已有的4路DA芯片与单片机的系统资源相结合作8位的AD使用。
2.数字电路部分主要包括:单片机、掉电保护、两路监测脉冲输入信号、两路常开常闭转换触点输出。
在设计方案中选用目前普遍使用的51系列单片机AT89C4051。
AT89C4051是一款低电压、高性能的CMOS8位微控制器,它具有4K字节的可擦除、可重复编程的只读闪存。
通过在单芯片内复合一个多功能的8位CPU闪存,在性能、指令设定和引脚上与80C51和80C52完全兼容。
考虑到在系统掉电或重新启动时,需要保持先前在仪表中设置的一些阀门参数,而单片机中的数据存储器不具备掉电存储功能,所以在片外扩展了一个具有掉电保存功能的芯片X5045。
X5045是一种集看门狗、电源监控和串行EEPROM3种功能于一身的可编程电路,这种组合设计可以减少电路对电路板空间的需求,X5045中的看门狗为系统提供了保护,当系统发送故障而超过设定时间时,电路中的看门狗将通过RESET信号向CPU作反应。
X5045提供了三个时间值供用户选择使用。
它所具有的电压监控功能还可以保护系统免受低电压的影响,当电源电压降到允许范围以下时,系统将复位,直到电源电压返回到稳定值为止。
X5045的存储器与CPU 可通过串行通信方式接口。
共4069位,可以按512×8个字节来放置数据。
图1X5045的管脚排列如图1所示,它共有8个引脚,各个引脚的功能如下:•CS:电路选择端,低电平有效;•SO:串行数据输出端;•SI:串行数据输入端;•SCK:串行时钟输出端;•WP:写保护输入端,低电平有效;•RESET:复位输出端;•Vcc:电源端;•Vss:接地端。
检测脉冲输入信号电路如图2所示。
图2图2为一路检测脉冲输入信号电路(另一路完全相同)。
INA为输入信号,是由光电传感器采集到的阀门脉冲信号(>10mA)。
