课程设计驱动桥设计一、教学目标本课程旨在让学生掌握驱动桥的设计原理和方法,理解其在工作过程中的作用和重要性。

知识目标包括:了解驱动桥的基本结构、工作原理和设计要求;掌握驱动桥的设计方法和步骤;了解驱动桥的设计标准和规范。

技能目标包括:能够运用所学知识进行驱动桥的设计;能够对驱动桥的设计方案进行评价和优化。

情感态度价值观目标包括:培养学生的创新意识和团队合作精神;增强学生对工程实践的兴趣和责任感。

二、教学内容本课程的教学内容主要包括驱动桥的基本原理、结构设计、传动设计、强度计算和实验等方面。

具体安排如下:1.驱动桥的基本原理:介绍驱动桥的工作原理、分类和性能要求。

2.结构设计:讲解驱动桥的主要组成部分,包括齿轮、轴承、轴等的结构设计和选材。

3.传动设计:介绍驱动桥的传动系统设计,包括齿轮传动、蜗轮传动等的设计方法和计算。

4.强度计算:讲解驱动桥的强度计算方法,包括接触强度、弯曲强度、齿面硬度等。

5.实验:进行驱动桥的设计实验,验证设计方案的可行性和性能。

三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式。

包括:1.讲授法:讲解驱动桥的基本原理、设计方法和步骤。

2.讨论法:学生进行驱动桥设计方案的讨论和评价。

3.案例分析法:分析典型的驱动桥设计案例,引导学生运用所学知识解决问题。

4.实验法:进行驱动桥的设计实验,培养学生的实践能力和创新精神。

四、教学资源为了支持教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:选择合适的教材,提供学生系统学习的基础知识。

2.参考书:提供相关的参考书籍,丰富学生的知识体系。

3.多媒体资料:制作课件、视频等多媒体资料,生动展示驱动桥的设计原理和实例。

4.实验设备:准备实验所需的设备,为学生提供实践操作的机会。

五、教学评估本课程的评估方式将包括平时表现、作业、考试等多个方面,以全面、客观、公正地评价学生的学习成果。

具体安排如下:1.平时表现:通过课堂参与、提问、小组讨论等方式评估学生的学习态度和积极性。

毕业设计驱动桥设计计算说明书

毕业设计驱动桥设计计算说明书

1 绪论1.1 课题背景及目的随着汽车工业的发展和汽车技术的提高,驱动桥的设计和制造工艺都在日益完善。

驱动桥和其他汽车总成一样,除了广泛采用新技术外,在结构设计中日益朝着“零件标准化、部件通用化、产品系列化”的方向发展及生产组织专业化目标前进。

应采用能以几种典型的零部件,以不同方案组合的设计方法和生产方式达到驱动桥产品的系列化或变形的目的,或力求做到将某一类型的驱动桥以更多或增减不多的零件,用到不同的性能、不同吨位、不同用途并由单桥驱动到多桥驱动的许多变形汽车上。

本设计要求根据CS1028皮卡车在一定的程度上既有轿车的舒适性又有货车的载货性能,使车辆既可载人又可载货,行驶范围广的特点,要求驱动桥在保证日常使用基本要求的同时极力强调其对恶劣路况的适应力。

驱动桥是汽车最重要的系统之一,是为汽车传输和分配动力所设计的。

通过本课题设计,使我们对所学过的基础理论和专业知识进行一次全面的,系统的回顾和总结,提高我们独立思考能力和团结协作的工作作风。

1.2 研究现状和发展趋势随着汽车向采用大功率发动机和轻量化方向发展以及路面条件的改善,近年来主减速比有减小的趋势,以满足高速行驶的要求。

[1]为减小驱动轮的外廓尺寸,目前主减速器中基本不用直齿圆锥齿轮。

实践和理论分析证明,螺旋锥齿轮不发生根切的最小齿数比直齿齿轮的最小齿数少。

显然采用螺旋锥齿轮在同样传动比下,主减速器的结构就比较紧凑。

此外,它还具有运转平稳、噪声较小等优点。

因而在汽车上曾获得广泛的应用。

近年来,准双曲面齿轮在广泛应用到轿车的基础上,愈来愈多的在中型、重型货车上得到采用。

[3]在现代汽车发展中,对主减速器的要求除了扭矩传输能力、机械效率和重量指标外,它的噪声性能已成为关键性的指标。

噪声源主要来自主、被动齿轮。

噪声的强弱基本上取决于齿轮的加工方法。

区别于常规的加工方法,采用磨齿工艺,采用适当的磨削方法可以消除在热处理中产生的变形。

因此,与常规加工方法相比,磨齿工艺可获得很高的精度和很好的重复性。

驱动桥设计知识点

驱动桥设计知识点

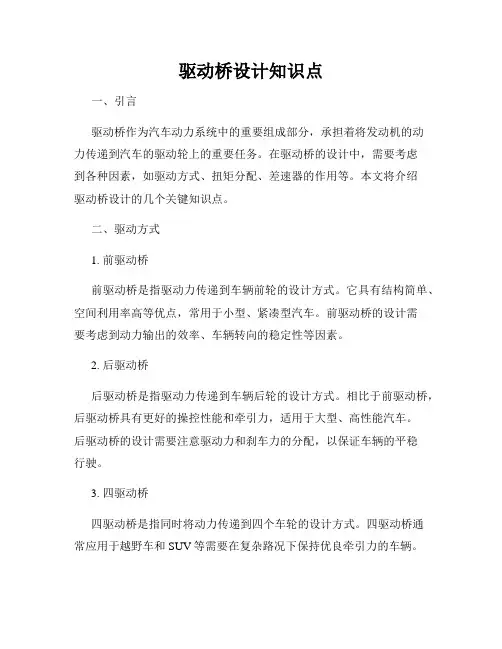

驱动桥设计知识点一、引言驱动桥作为汽车动力系统中的重要组成部分,承担着将发动机的动力传递到汽车的驱动轮上的重要任务。
