GUD90矿用本安型倾角传感器产品使用说明书2013年1月5日目录1. 概述 (3)1.1 主要用途及使用范围 (3)1.2 型号组成及代表意义 (3)1.3 使用环境条件 (3)2 结构特征与工作原理 (3)2.1 结构 (3)2.2 工作原理 (4)3 技术特性 (4)3.1 产品执行标准 (4)3.2 主要性能 (4)3.3 主要参数 (4)3.4尺寸重量 (4)3.4.1 尺寸 (4)3.4.2 重量 (4)4 安装、调试 (4)4.1 安装条件、技术要求 (4)5 使用、操作 (5)6 故障分析与排除 (5)7 注意事项 (5)8 运输、贮存 (6)9 开箱及检查 (6)10 订货 (6)使用本产品前，请详细阅读本说明书。
GUD90矿用本安型倾角传感器1.概述1.1主要用途及使用范围矿用本安型倾角传感器主要用于对煤矿井下工作面的液压支架的倾斜角度进行采集，并将采集到的角度以电流信号的方式传给液压支架控制分站。
1.2型号组成及代表意义1.3使用环境条件——环境温度－5℃～40℃；——海拔高度不超过2000m；——空气相对湿度不大于95％（25℃时）；——在有瓦斯、煤尘爆炸危险的场所；——在无破坏绝缘的腐蚀性气体或蒸汽的场所；——在无显著振动和冲击的场所；——污染等级为3级；——安装类别为Ⅲ类。
2结构特征与工作原理2.1结构图1 结构图2.2工作原理指示环固定在液压支架上，当液压支架位移发生变化时带动指示环前后动作，指示环上封装有磁铁，在传感器杆体每0.05m处分别装有干黄管，当磁铁接近干簧管时，导致干簧管接通。
3技术特性3.1产品执行标准本产品执行标准GB3836-2010、Q/0104ZMD052—2013。
3.2主要性能--输入电压：DC12V；--工作电流：20mA；3.3主要参数3.3.1 X轴测量范围：-90°～+90°3.3.2 Y轴测量范围：-90°～+90°3.3.3 本安参数：a）Ui: 12V, Ii: 20mA；b）Ci: 0 nF, Li: 0 mH。
倾角传感器 标准
倾角传感器标准倾角传感器（Inclinometer）是一种用于测量物体倾斜角度或倾斜方向的传感器。
它能够检测物体相对于地平面的倾角大小和方向。
倾角传感器的标准通常包括以下要素：1. 测量范围：倾角传感器能够测量的倾角范围。
常见的范围有±45度、±90度等。
2. 分辨率：测量结果的最小可区分的角度差异。
常见的分辨率为0.1度、0.01度等。
3. 精度：倾角传感器测量结果与真实值之间的偏差。
通常用百分比或度数来表示。
精度越高，表示传感器的测量结果越接近真实值。
4. 输出方式：倾角传感器的输出方式可以是模拟信号，如电压或电流，也可以是数字信号，如RS485、CAN总线等。
不同输出方式适用于不同的应用场景。
5. 响应时间：传感器从感知到输出结果的时间。
通常以毫秒为单位。
较短的响应时间表示传感器能够更快地响应变化。
6. 环境适应能力：倾角传感器的工作环境适应能力，包括温度范围、湿度要求、抗震能力等。
7. 安装方式：倾角传感器可以通过不同的安装方式安装在不同的物体上，如挂接式、吸附式、螺纹固定式等。
8. 防护等级：倾角传感器的防护等级决定了它对外界环境的适应能力，如防尘、防水等级。
9. 电源要求：倾角传感器的电源要求，包括供电电压、功耗等。
10. 型号和规格：倾角传感器的型号和规格描述了具体的型号和尺寸信息，方便购买和安装。
根据不同的应用场景和需求，倾角传感器的标准可能会有所不同。
使用者在选择倾角传感器时，应根据具体需求和应用要求，选择合适的传感器。
倾角传感器原理与应用介绍
倾角传感器原理与应用介绍一、原理倾角传感器的原理基于重力传感器和加速度计。
传感器中通常包含一个微型加速度计，它能够检测到物体的加速度，通过积分运算可以得到速度和位置。
当物体处于倾斜状态时，重力对加速度产生影响，通过分析加速度计的测量值，可以间接测量物体的倾斜角度。
具体而言，倾角传感器包含一个或多个敏感轴，每个轴都植入了微小的加速度计。
当物体倾斜时，加速度计在重力作用下产生电流信号，通过计算这些信号的变化，可以得到物体相对于地平面的倾斜角度。
二、分类根据倾角传感器的工作原理和测量方式的不同，可以将其分为以下几类：1.挥铃式倾角传感器：挥铃式倾角传感器是利用挥铃陀螺仪的原理进行测量的。
挥铃陀螺仪的原理是当陀螺仪转动时，其角动量保持不变，通过检测陀螺仪的转动角速度，可以计算出物体的倾角。
2.弹簧式倾角传感器：弹簧式倾角传感器是利用弹簧的变形来测量倾角的。
当物体倾斜时，弹簧会发生形变，通过测量弹簧的变形量，可以得到物体的倾角。
3.固体电子式倾角传感器：固体电子式倾角传感器是利用固体电子元件的物理特性进行测量的。
常见的固体电子式倾角传感器有电容式、电阻式和表面声波式等。
三、应用1.船舶和飞行器：在船舶和飞行器中，倾角传感器被用于测量船舶和飞行器的倾斜角度，以帮助控制舵机和舵面，调整船舶和飞行器的姿态，实现平稳行驶和飞行。
2.施工工程：在建筑工程中，倾角传感器被用于测量建筑物的倾斜度，以确保建筑物的垂直度和平衡性，防止出现倾倒或坍塌的风险。
3.汽车工业：在汽车工业中，倾角传感器被用于测量汽车的倾斜角度，以帮助车辆保持平稳的悬挂系统和平衡性。
此外，倾角传感器还可以用于自动驾驶系统，帮助汽车保持正确的行驶姿态。
4.机器人技术：在机器人技术中，倾角传感器被用于测量机器人的倾斜角度，以帮助机器人实现精确的导航和姿态控制，提高工作效率和安全性。
总结：倾角传感器是一种用于测量物体倾斜角度的装置，它基于重力传感器和加速度计的原理工作。
倾角传感器.
2. 气体摆式倾角传感器
“气体摆”式惯性元件由密闭腔 体、气体和热线组成。当腔体所 在平面相对水平面倾斜或腔体受 到加速度的作用时，热线的阻值 发生变化，并且热线阻值的变化 是角度q或加速度的函数，因而 也具有摆的效应。其中热线阻值 的变化是气体与热线之间的能量 交换引起的。
平台控制：
用于船载卫星跟踪天线的底座，以保持天线始 终处于水平状态，对平台进行实时控制，可以 隔离船体的俯仰和横滚运动，使平台处于水平。
谢谢观看
THANK YOU
倾角传感器报告
报告人：XXX
一、倾角传感器的概念
理论基础是牛顿第二定律 根据基本的物理原理，在一个系统内部，速度是无法测量的， 但却可以测量其加速度。如果初速度已知，就可以通过积分 算出线速度，进而可以计算出直线位移，所以它其实是运用 惯性原理的一种加速度传感器。 当倾角传感器静止时也就是侧面和垂直方向没有加速度作用， 那么作用在它上面的只有重力加速度。重力垂直轴与加速度 传感器灵敏轴之间的夹角就是倾斜角了。
二、倾角传感器的原理
倾角传感器经常用于系统的水平距离和物体的高度的测量，从工作原理 上可分为固体摆式、液体摆式、气体摆式三种倾角传感器，这三种倾角 传感器都是利用地球万有引力的作用，将传感器敏感器件对大地的姿态 角，即与大地引力的夹角 (倾 角)这一物理量，转换成模拟信号或脉冲信 号
1，固体摆式倾角传感器
实用中除此类型外，还有在电解 质溶液中留下一气泡，当装置倾 斜时气泡会运动使电容发生变化 而感应出倾角的“液是侧向倾斜角度传感器的一种实用电路,主要由单电源运算放大器 (如LM324)组成,其作用是将角度传感器中的电位器W1输出的线性变化 的模拟电量进行处理、放大,能够按规定输出数字量和模拟量
倾角传感器的原理与应用

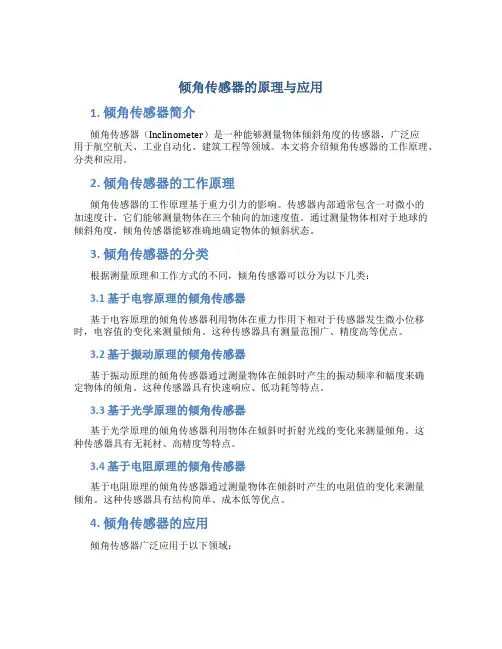

倾角传感器的原理与应用1. 倾角传感器简介倾角传感器（Inclinometer）是一种能够测量物体倾斜角度的传感器，广泛应用于航空航天、工业自动化、建筑工程等领域。
