13.5 连铸坯质量

疏松等缺陷的程度。二冷区冷却水的合理分配，支撑系统的严格对中是保证铸坯质
量的关键。采用铸坯压下技术和电磁搅拌技术．还会进一步改善连铸坯内部质量。 (4)连铸坯的外观性质。指连铸坯的形状是否规矩，尺寸误差是否符合规定要求 。与结晶器内腔尺寸和表面状态及冷却的均匀性有关。
Your company slogan
Your company slogan
13.5.3
连铸坯内部质量
铸坯的内部质量是指铸坯是否具有正确的疑固结构、伯祈程度、内部裂纹、夹杂 物含量及分布状况等。凝固结构是铸坯的低倍组织．即钢液凝固过程中形成的等轴 晶和柱状晶的比例。铸坯的内部质量与二冷区的冷却及支撑系统是密切相关的。连 铸坯的内部缺陷如图13-41所示。
Your company slogan
13.5.2
连铸坯表面质量
Your company slogan
13.5.2
13.5.2.3
连铸坯表面质量
皮下气泡与气孔
在铸坯表皮以下，直径约1mm，长度在10mm左右，沿柱状晶生长方向分
布的气泡，这些气泡若裸露于铸坯表面称其为表面气泡；小而密集的小孔叫皮下 气孔．也叫皮下针孔；在加热炉内铸坯皮下气泡表面氧化，轧制过程不能焊合，
Your company slogan
13.5.2
连铸坯表面质量
13.5.2.1 表面裂纹 表面裂纹就其出现的方向和部位，可以分为面部纵裂纹．角部纵裂纹与横 裂纹，星状裂纹等。 纵向裂纹在板坯多出现宽面的中间部位．方坯多出现在棱角处。表面纵裂 纹直接影响钢材质量。若铸坯表面存在深度为2.5mm，长度为300mm的裂 纹，轧成板材后就会形成1125mm的分层缺陷。严重的裂纹深度达10mm 以上，将造成漏钢事故或废品。 其实早在结晶器内坯完表面就存在细小裂纹，铸坯进入二冷区后，微小裂 纹继续扩展形成明显裂纹。由于结晶器弯月面区初生坯壳厚度不均匀，其承受 的应力超过了坯壳高温强度，在薄弱处产小应力集中致使纵向裂纹。 坯壳厚度不均匀还会使小方坯发生菱变，圆坯表面产生凹陷，这些均是形 成纵裂纹的决定因素。影响坯壳生长不均匀的原因很多．但关键仍然是弯月面 初生坯完生长的均匀性，为此应采用以下措施： (1)结晶器采用合理的倒锥度。坯壳表面与器壁接触良好，冷却均匀，可以 避免产生裂纹和发生拉漏。 (2)选用性能良好的保护渣。在保护渣的特性中黏度对铸坯表面裂纹影响最 大。高粘度保护渣会使纵裂纹增加。 (3)浸入式水口的出口倾角和插入深度要合适，安装要对中，以减轻铸流对 铸固坯壳的冲刷，使其生长均匀，可防止纵裂纹的产生。
Your company slogan
13.5.2
连铸坯表面质量
连铸坯表面质量的好坏决定了铸坯在热加工之前是否需要精整，也是影 响金属收得率和成本的重要因素．还是铸坯热送和直接轧制的前提条件。
连铸坯表面缺陷形成 的原因较为复杂．但 总体来讲，主要是受 结晶器内钢液凝固所 控制。连铸坯表面缺 陷如图13—40所示 。
Your company slogan
13.5.3
13.5.3.1 中心偏析
连铸坯内部质量
钢液在凝固过程中，由于溶质元素在固液相中的再分配形成了铸坯化学成分的 不均匀性，中心部位碳、磷、硫的含量明显高于其他部位，这就是中心偏折。中心 偏折往往与中心疏松和缩孔相伴而存在的，从而恶化了钢的力学性能，降低了钢的 韧性和耐蚀性，严重的影响产品质量。 中心偏析是由于铸坯凝固末期，尚未凝固富集偏析元素的钢流流动所造成的。 铸坯的拄状晶比较发达、凝固过程常有“搭桥”发生。方坯的凝固末端液相穴窄尖 ，“搭桥”后钢液补缩受阻，形成“小钢锭”结构。因而周期性、间断地出现了缩 孔与偏析。相比之下，板坯的凝固末端液相穴宽平，尽管有拄状晶“搭桥”，钢液 仍能进行补充。但当板坯发生鼓肚变形时，也会引起液相穴内富集溶质元素的钢液 流动，从而形成中心偏析。从表13—5所列数据可以看出，富集溶质元素的母液流 动是加剧中心偏析的重要原因。
13.5.2
连铸坯表面质量
(5)保持结晶器液面的稳定。 星状裂纹一般发生在晶间的细小裂纹，呈星状或呈网状。通常是隐藏 在氧化铁皮之下难于发现．经酸洗或喷丸后才出现在铸坯表面。主要是 由于铜向铸坯表面层晶界的渗透，或者有AIN，BN或硫化物在晶界沉 淀，这都降低了晶界的强度，引起晶界的脆化，从面导致裂纹的形成。 减少铸坯表面星状裂纹的措施： (1)结晶器铜板表面应镀铬或镀镍，减少钢的渗透； (2)精选原料，降低Cu、Sn等元素的原始含量，以控制钢中残余成分 w(Cu)＜0.20％; (3)降低钢中含硫量，并控制 (4)控制钢中Al、N的含量； (5)选择合适的二次冷却制度。 ,有可能消除星状裂纹
Your company slogan
13.5.2
连铸坯表面质量
(4)根据所浇钢种确定合理的浇铸温度及拉坯速度。 (5)保持结晶器液面稳定。结晶器液面波动区间应控制在正负 5mm以内。 (6)钢的化学成分应控制在合适的范围。钢中含碳量对板坯纵裂纹影响：含 碳量在0.10％左右时．由于凝固处于包晶区，此时温度在固相线以下20一 50℃时，钢的线收缩最大，出现纵裂纹最为严重。当钢中w(c)＞0.20％时， 产生纵裂纹的几率很小。铸坯厚度不同，拉速不同、出现裂纹的严重程度也不 相同。钢中w(P)＞0.015％,w(s)＞0.015％时，钢的强度与塑性降低 较多，容易产生纵裂纹。 (7)采用热顶结晶器。即在弯月面区75mm铜板内，镶入导热性差的材料 ，如不锈钢等，使结晶器此处的热流密度减少50％一70％，延缓坯壳的收缩， 减轻铸坯表面的凹陷，从而减少予裂纹发生几率。 角部纵裂纹常常发生在铸坯角部10一15mm处，有的发生在棱角上，板 坯的宽面与窄面交界棱角附近部位。由于角部是二维传热，因而结晶器角部钢 水凝固速度较其他部位要快，初生坯壳收缩较早，形成了角部不均匀气隙，热 阻增加，影响坯壳生长，其薄弱处承受不住应力作用而形成角部纵裂纹。角部 纵裂纹产生关键在结晶器。通过试验指出，倘若将结晶器窄面铜板内壁纵向 加工成凹面，呈弧线状，这样在结晶器1／2高度上，角部坯壳被强制与结晶器 壁接触，由此热流增加了70％，坯完生长均匀，因而避免了铸坯凹陷和角部纵 裂纹。
Your 量
13.5.2.2 表面夹渣 表面夹渣是指在铸坯表皮下2-l0mm镶嵌有大块的渣子，因而也称为皮下夹渣。 就其夹渣的组成来看，锰-硅盐系夹杂物的外观颗粒大而浅，Al2O3系夹杂物细小而深
。若不清除，会造成成品表面缺陷，增加制品的废品率。夹渣的导热性低于钢，致使 夹渣处坯壳生长缓慢，凝固壳薄弱，往往是拉漏的起因，一般渣子的熔点高易形成表 面夹渣。 敞开浇铸时，由于二次氧化．结晶器表面有浮渣。浮渣的熔点和流动性以及钢液的 浸润性均与浮渣的组成有直接关系。对硅铝镇静钢，浮渣的组成与钢中的w(Mn)／ w(si)有关。当w(Mn)／w(Si)低时，形成浮渣的熔点高，容易在弯月面处冷凝结 壳，产生夹渣的几率较高。因此，钢中的w(Mn)／w(Si)最好大于3为宣。对用铝 脱氧的钢．铝线喂入数量也影响夹渣的性质．当钢液加铝量大于200g／t时，浮渣中 Al2O3增多，熔点升高，致使铸坯表面夹渣猛增。所以w(C)＝0.15％-0.30％的低 锰钢，加铝量控制在70-120g／t；w(C)＜0.20％时，最佳加铝量为50一100g ／t。 此外，可以加入能够软化和吸收浮渣的材料，改善浮渣的流动性，以减少铸坯的表 面夹渣。
13.5
连铸坯质量
13.5.1
连铸坯的纯净度
13.5.2
连铸坯表面质量
13.5.3
连铸坯内部质量
13.5.4
连铸坯形状缺陷
Your company slogan

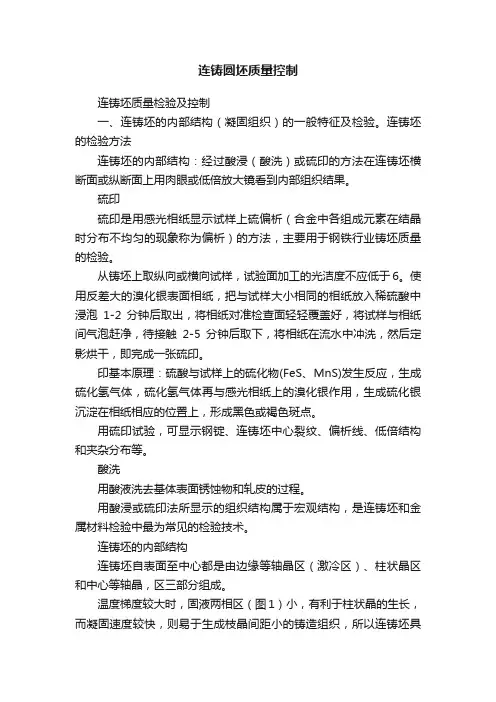

连铸坯的质量决定着最终产品的质量。评价连铸坯质量是从以下几方面入手： (1)连铸坯的纯净度。指钢中夹杂物的含量、形态和分布。这主要取决于进入结 晶器之前钢液的纯净度以及钢掖在传递过程中被污染的程度。为此应选择合适的精 炼方式，采用全过程的保护浇铸，尽可能降低钢中夹杂物含量。 (2)连铸坯的表面质量。主要是指连铸坯表面是否存在裂纹、夹渣及皮下气泡等 缺陷。连铸坯这些表面缺陷主要是钢液在结晶器内坯壳生长过程中产生的，与浇铸 温度、拉坯速度、保护渣性能、浸入式水口的设计、结晶器振动以及结晶器液面的 稳定因素有关。 (3)连铸坯的内部质量。指连铸坯是否具有正确的凝固结构，以及裂纹、偏析、
13.5.1
连铸坯的纯净度
与模铸相比，连铸的工序环节多，浇铸时间长，因而夹杂物的来源范围广，组成
也较为复杂；夹杂物从结晶器液相穴内上浮比较困难。夹杂物的存在破坏了钢基体
的连续性和致密性。大于50μm的大型夹杂物往往伴有裂纹出现．造成连铸坯低倍
结构不合格，板材分层，并损坏冷轧钢板的表面等，对钢危害很大。夹杂物的大小
Your company slogan
13.5.2
连铸坯表面质量
另外，还发现当板坯宽面出现鼓肚变形时，若铸坯窄面能随之呈微凹时，则无角 部纵裂纹发生。这可能是由于窄而的凹下缓解了宽面突起时对角部的拉应力。 小方坯的菱变会引起角部纵裂纹。为此结晶器水缝内冷却水流分布要均匀，保持 结晶器内腔的正规形状，正确尺寸，合理倒锥度和圆角半径及规范的操作工艺，可以 避免角部裂纹的发生。 横向裂纹多出现在铸坯的内弧侧振痕波谷处，通常是隐蔽看不见的。经金相检查 指出，裂纹深7mm，宽0.2mm，处于铁素体网状区，也正好是初生奥氏体晶界。 晶界处还有AIN或Nb(C，N)的质点沉淀，因面降低了晶界的结合力，诱发了横裂纹 的产生。铸坯矫直时，内弧侧受拉应力作用，由于振痕缺陷效应而产生应力集中，如 果正值700一900℃脆化温度区，促成了振痕波谷处横裂纹的生成。当铸坯表面有星 状龟裂纹时，由于受矫直应力的作用，以这些细小的裂纹为缺口扩展成横裂纹。浇铸 高碳钢和高磷硫钢时，若结晶器润滑不好，摩擦力稍有增加也会导致坯壳产生横裂纹 。减少横裂纹可以从以下几方面着手： (1)结晶器采用高频率、小振幅振动，振动频率在200一400次／min，振幅 2~4mm，是少振痕深度的有效方法； (2)二冷区采用平稳的热冷却，矫直时铸坯的表面温度要高于质点沉淀温度或高于 γ--α。转变温度，避开低延性区； (3)降低钢中s、o、N的含量,或加入Ti、Zr、Ca等元素，抑制C-N化合物和硫化 物在晶界的析出； (4)选用性能良好的保护渣； Your company slogan
