电气火灾监控探测器LFT201-D说明书

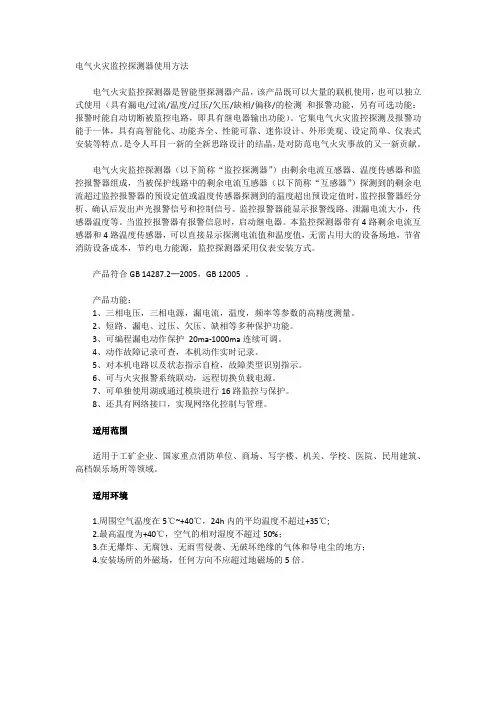

电气火灾监控探测器使用方法
电气火灾监控探测器使用方法电气火灾监控探测器是智能型探测器产品，该产品既可以大量的联机使用，也可以独立式使用（具有漏电/过流/温度/过压/欠压/缺相/偏移/的检测和报警功能，另有可选功能：报警时能自动切断被监控电路，即具有继电器输出功能）。
它集电气火灾监控探测及报警功能于一体，具有高智能化、功能齐全、性能可靠、迷你设计、外形美观、设定简单、仪表式安装等特点。
是令人耳目一新的全新思路设计的结晶，是对防范电气火灾事故的又一新贡献。
电气火灾监控探测器（以下简称“监控探测器”）由剩余电流互感器、温度传感器和监控报警器组成，当被保护线路中的剩余电流互感器（以下简称“互感器”）探测到的剩余电流超过监控报警器的预设定值或温度传感器探测到的温度超出预设定值时，监控报警器经分析、确认后发出声光报警信号和控制信号。
监控报警器能显示报警线路、泄漏电流大小，传感器温度等。
当监控报警器有报警信息时，启动继电器。
本监控探测器带有4路剩余电流互感器和4路温度传感器，可以直接显示探测电流值和温度值，无需占用大的设备场地，节省消防设备成本，节约电力能源，监控探测器采用仪表安装方式。
产品符合GB 14287.2─2005，GB 12005 。
产品功能：1、三相电压，三相电源，漏电流，温度，频率等参数的高精度测量。
2、短路、漏电、过压、欠压、缺相等多种保护功能。
3、可编程漏电动作保护20ma-1000ma连续可调。
4、动作故障记录可查，本机动作实时记录。
5、对本机电路以及状态指示自检，故障类型识别指示。
6、可与火灾报警系统联动，远程切换负载电源。
7、可单独使用湖或通过模块进行16路监控与保护。
8、还具有网络接口，实现网络化控制与管理。
适用范围适用于工矿企业、国家重点消防单位、商场、写字楼、机关、学校、医院、民用建筑、高档娱乐场所等领域。
适用环境1.周围空气温度在5℃~+40℃，24h内的平均温度不超过+35℃;2.最高温度为+40℃，空气的相对湿度不超过50%；3.在无爆炸、无腐蚀、无雨雪侵袭、无破坏绝缘的气体和导电尘的地方；4.安装场所的外磁场，任何方向不应超过地磁场的5倍。
LFT201-E系列剩余电流式电气火灾监控探测器
LFT201-E系列剩余电流式电气火灾监控探测器■概述LFT201-E系列剩余电流式电气火灾监控探测器简称分体式监控探测器，由监控探测器与剩余式电流探测器两部分组成。
监控器还可外接温度传感器。
主要完成与电气火灾监控设备的总线通讯，接收巡检命令，并将检测的剩余电流信号级温度信号进行处理、准换。
剩余电流探测器完成供电线路剩余电流的检测，温度传感器完成检测点温度信号的检测，并降剩余电流信号输入给监控器。
监控器为导轨式模块结构形式。
剩余电流探测器分圆孔形及方孔型两种结构形式。
■设备选型监控探测器最大回路数量：1、4、8力安科技201系列E型（分体式）剩余电流式电气火灾监控探测器说明：最大回路数量指本系列监控探测器可连接剩余电流探测器的最大个数。
结构为导轨式安装形式。
■剩余电流探测器型号剩余电流探测器LFT201-C/□/□结构形式：Y-圆孔型（缺省），F-方孔型产品系列号：1、2、4、6、8、10力安科技201系列C型剩余电流探测器说明：产品系列号指本系列探测器适用于不同额定电流范围的配电回路。
产品型号具体对应的配电回路额定电流规格为：■技术特点工作电源：AC220V±20% 50Hz;漏电报警阀值20-1000mA连续可调，监测误差≤±2%；温度报警阀值55-140℃连续可调，监测误差≤±5%；可外接4路温度传感器，最多实现4路测温；剩余电流监测路数：最大8路；RS485通信接口，可有效通信距离最大1200m；液晶显示；自身功耗小于0.5W；使用环境：温度：-20℃～+70℃相对湿度≤95%，不结露■安装尺寸■监控探测器■剩余电流探测器尺寸圆孔形外形尺寸：方孔形外形尺寸：。
LFT201-L剩余电流式电气火灾监控探测器(方孔形)安装使用说明书
L L F F T T 220011--L L 剩剩余余电电流流式式电电气气火火灾灾监监控控探探测测器器((方方孔孔形形))安装及使用说明书河河南南力力安安测测控控科科技技有有限限公公司司22001133--1111--1155目录1、概述 (2)2、产品选型 (2)3、功能简介 (2)4、技术指标 (3)5、安装方法 (3)6、外观及安装尺寸 (6)7、面板功能及操作方法 (7)8、接线端子说明 (10)9、常见故障分析及排除 (11)10、施工布线注意事项 (11)11、运输及储存 (11)1、概述LFT201-L电气火灾监控探测器(方孔形，以下简称探测器)是用于采集多种电气火灾隐患信息的现场智能一体化终端器件，一般装于被监控配电回路主开关下方，与监控器组合或直接连接至LFZ201电气火灾监控设备，构成配电回路的一个电气火灾监控节点，对该回路主开关以下的线路和用电设备实现全面的电气火灾监控保护。
符合GB14287.2-2005《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》和GB14287.3-2005《电气火灾监控系统第3部分：测温式电气火灾监控探测器》的标准要求。
探测器通过对配电回路的实时监测，对整个回路的漏电、温度等进行检测及管理，及时发现电气火灾隐患，能有效监控和防止电气火灾的发生。
探测器采用螺钉安装，方便快捷。
2、产品选型3、功能简介□具备1路漏电及2路温度探测功能□故障状态准确识别、故障点准确定位□多回路通信参数及地址智能识别功能□支持在线升级□具备继电器输出功能（选配）□ RS485通信方式□适用回路：线缆回路，铜排回路。
□安装方式：螺钉固定安装4、技术指标□工作电源：DC24V±20%□漏电报警：开关型输出触点，触点容量AC250V/5A□漏电预警/报警20—1200mA连续可调，误差：±5%□温度预警/报警55—140℃连续可调，误差：±5%□漏电探测1路，温度探测最大2路□功耗小于1W□与监控器或者监控设备有效通信距离最大1200m5、安装方法□探测器用螺钉安装在开关下，探测器的安装位置应保持与其他元件或箱体侧壁的距离至少为20cm。
电气火灾监控设备使用说明
电气火灾监控设备1.特点与用途此设备专门针对中、小型电气火灾监控系统而设计，采用嵌入式CPU作为核心控制芯片，通过CAN或RS485与本公司的CCT1和CCT2电气火灾探测器进行数据通讯，可实时显示监控回路剩余电流值和温度的数值。
CCS1B具有高性能的通讯总线，对等的网络架构设计，设备工作稳定，数据传输实时可靠性比较高。
设备具有液晶显示、故障记录、打印、主备电自动切换、连续报警阀值设定等功能。
2.3 .主要技术指标型号CCS1B/128监控回路最大可监控128个回路显示屏蓝色背光，五寸，点阵：240*128工作电压交流220V±15% 50Hz存储记录可达9000条，如有需要还可扩展。
通讯方式及距离CAN（距离≤10000米）RS485（距离≤1200米）漏电流报警值30－1000mA温度报警值55－140℃工作环境温度-10℃～40℃相对湿度≤95%，海拔高度≤4500米打印机微型打印机备用电源DC12V 两节12V2.2AH蓄电池可保证断电后工作4小时尺寸400×250×125（长×宽×厚）4. 系统结构及工作原理1)设备显示CCS1B电气火灾监控设备采用全中文液晶显示，用户可以方便快捷地查询系统的火灾报警信息及系统的工作状态信息。
中文菜单操作提示功能使用户能够更快更方便掌握设备的操作方法，只通过查询菜单就能对设备进行操作，面板上发光二极管指示系统的关键状态信息。
设备的原理方框图入下图所示：CCS1B监控设备原理方框图2)设备总线CCS1B监控设备采用无主从方式的二总线网络架构设计，可减少工程布线及方便工程安装调试。
同时支持分支、单支、树型分支、等多种布线方式。
3)数据存储系统具有黑匣子功能，可存储9000条记录，用户可方便地在系统菜单中调出所存储的漏电记录。
这种方式具有先进、可靠、存储记录时间长等优势。
4)数据打印设备采用热敏式打印机，全中文打印监控系统的状态信息，并可根据用户需要，选择打印内容。
电气火灾监控系统使用说明书PDF
电气火灾监控设备使用说明
电气火灾监控设备使用说明一、设备概述电气火灾监控设备是一种用于监控电气设备是否发生火灾的专用设备。
它通过感应电气设备发生火灾时产生的烟雾、震动、温度等异常信号，进行实时监测和报警，以便及时采取措施避免火灾危害。
本使用说明将详细介绍设备的安装、使用和维护等方面的内容，以确保用户正确、安全地使用设备。
二、设备安装1.安装位置选择：设备应安装在电气设备周围，离火源较远的位置。
要避免阳光直射、室温过高或通风不畅的地方，以免误报。
2.安装固定：设备可采用螺丝或专用支架进行固定。
固定时应确保设备稳固，不得晃动。
3.设备电源：设备工作时，应接通外部电源，确保设备正常运行。
4.其他配件：根据需要，选择合适的配件进行安装，如传感器延长线、接地线等。
三、设备使用1.开机检查：确认设备连接稳固后，接通电源开机。
设备开机后，会进行自检和初始化，待设备进入正常工作状态后，即可进行下一步操作。
2.参数设置：设备具备多种参数可以设置，如温度报警阈值、烟雾灵敏度等。
用户可以根据实际需要，通过操作面板上的按键进行参数设置。
设置完成后，按确认键保存设置。
3.设备监控：设备在工作时，会实时监测电气设备的状态。
当监测到异常信号时，设备会发出声光报警，并将相关信息显示在屏幕上。
用户需要及时采取措施排除异常，以避免火灾危害。
四、设备维护1.定期检查：用户应定期检查设备的工作状态。
主要包括设备是否正常运行、报警系统是否灵敏、传感器是否出现故障等方面。
如发现异常情况，应及时进行处理或维修。
2.清洁保养：定期将设备表面的灰尘、污渍清洁干净，以保证设备正常运行。
3.电源保护：杜绝设备电源线被压、受潮、拉扯或遭到动物等破坏，以免影响设备正常工作。
4.保持环境整洁：保持设备周围环境整洁，不堆放杂物，以确保设备正常工作。
五、注意事项1.设备使用过程中，严禁使用硬物敲打设备，以免损坏设备零件。
2.确保设备正常工作前，不得私自拆卸或更换设备零部件。
3.如需对设备进行检修或维保，应由专业技术人员进行操作。
火灾探测及报警系统说明书(后附)
火灾探测及报警系统说明书目录第一章 NOTIFIER产品介绍....................................... - 1 -1.NOTIFIER的专用消防网NFN（NOTI·FIRE·NET）介绍........... - 1 -2.智能火灾报警控制盘........................................ - 9 -3.现场设备................................................. - 17 - 第二章 NFS-3030系统设备的先进性.............................. - 33 -1.概述..................................................... - 33 -2.特点和优势............................................... - 33 -3.整个系统的先进性......................................... - 34 -4.NOTIFIER的NFS-3030 系统设备的可靠性..................... - 35 -5.NOTIFIER的NFS-3030 系统的开放性......................... - 37 - 第三章消防报警系统总体设计方案............................... - 39 -1.设计原则................................................. - 39 -2.设计依据................................................. - 39 -3.系统配置组成和规划....................................... - 40 -4.消防联动控制子系统联动关系介绍........................... - 42 - 第四章技术服务项目，售后服务和免费培训计划.................... - 50 -1. 技术服务................................................ - 50 -2. 售后服务................................................ - 51 -3. 免费培训计划............................................ - 53 -4. 服务网点介绍............................................ - 54 -第一章 NOTIFIER产品介绍一直以来，针对各种火灾自动报警系统项目的特点，系统设计人员和使用管理人员都在追求一种能进行准确报警、技术先进，维护方便、误报率低的火灾报警系统。
电气火灾监控设备使用说明书--中型
电气火灾监控设备使用说明书目录一、概述二、基本功能三、主要技术参数四、系统组成和原理五、基本功能与操作六、电气火灾监控设备菜单功能说明七、一般故障排除八、安装说明九、注意事项十、存贮和运输十一、包装说明十二、联系我们一、概述电气火灾监控系统是针对国内近年来电气火灾大幅上升的态势自主开发的，集报警、监视、控制、管理功能于一体的计算机测控系统。
该系统界面直观、易用性强、结构合理、可靠性高、功能较强、维护方便。
该系统可广泛应用于大型商场、生活小区、生产基地、办公大楼、商场酒店、分散设备等区域用电防火的集中管理。
该系统的采用，既极大的提高供电系统的连续性，又能把电气火灾消灭于萌芽状态，对安全用电提供了保障。
电气火灾监控设备是电气火灾监控系统的核心，可以实时地显示被监控回路的各种工作状态。
当系统出现异常时（剩余电流），监控设备将发出声、光报警信号，提醒工作人员注意；并还能显示和记录具体内容。
电气火灾监控设备执行国家标准GB 14287.1-2014《电气火灾监控设备》。
型号命名：二、基本功能电气火灾监控设备以ARM微控制器（单片机＋嵌入式软件）作总控制器，通过消防RS485连接每台探测器，对系统内所有受控回路的运行状态进行实时监控。
1、报警功能当受控回路发生异常，如：剩余电流故障（漏电），传感器故障等，电气火灾监控设备能够即时指示故障回路报警类型、指示剩余电流故障（漏电），并以声、光报警。
2、系统状态指示、报警功能当监控系统出现通讯故障、电源故障（主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警。
3、打印功能当受控回路出现异常（产生、报警）、系统出现故障（通讯线断路、主电故障、备电电池故障等）时，电气火灾监控设备能够指示出故障类型，并以声、光报警的同时，还能够通过打印机自动打印出故障信息报表。
4、遥测功能电气火灾监控设备能够实时检测每个受控回路的工作状态，显示各个受控回路的剩余电流值。
测温式电气火灾监控探测器使用说明书
测温式电气火灾监控探测器使用说明书(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除一、概述NT8124测温式电气火灾监控探测器（以下简称探测器）可与本公司的电气火灾监控设备构成电气火灾监控报警系统，适用于对各级保护对象的配电室低压输出侧或配电柜等处供电线路温度的实时监测。
产品满足《测温式电气火灾监控探测器》的要求。
二、特点1、探测器和电气火灾监控设备采用无极性两线制连接方式，无需另接电源，布线简单方便；2、探测器和电气火灾监控设备通过数字化总线通讯，报警响应快，通讯可靠。
3、探测器内置高性能CPU，采用智能算法，具有报警输出，故障检测等功能。
探测器可准确采集温度传感器温度值。
当达到预先设定的温度报警值时，探测器会将信息上传给电气火灾监控设备，并有灯光指示。
4、四路测温，检测准确度高，线性度好，运行可靠。
温度报警设置范围为45℃到140℃，设置精度1℃。
三、技术参数1、工作电压： DC18V~28V；2、工作电流：静态电流240µA；报警电流：2mA；3、温度报警设定值：设定值为45℃到140℃可调，设置精度1℃；4、报警响应时间：温度报警响应时间≤40s；5、指示灯：工作灯：绿色，正常工作时闪亮；故障灯：黄色，正常时熄灭，故障时常亮；报警灯：红色，正常时熄灭，报警时常亮；6、线制：无极性两总线7、编码方式：电子编码，占用一个总线编码点，编码范围在1～252之间任意设定；8、执行标准：GB ；9、使用环境：温度：-10℃～+40℃；相对湿度≤95%，不结露；10、外壳防护等级：IP30；11、外形尺寸：参见表12、探测器壳体材料和颜色：ABS，7527U；四、结构特征与工作原理1、探测器外形示意图如图所示图探测器外形示意图2、工作原理五、安装与接线1、安装前应首先检查外壳是否完好无损，产品标识是否齐全。
2、探测器安装过程分解图如图所示35mm导轨M4×12十字槽沉头螺钉配电柜面板在合适位置钻Φ5孔，背部附M4螺母探测器图探测器安装步骤分解： 第一步：在安装衬板上打孔。
电气火灾监控设备使用说明书
电气火灾监控设备使用说明书(总6页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除**型电气火灾监控设备安装使用说明书成都安吉斯智能设备有限公司一、概述因供电线路或用电设备绝缘损坏引发的接地电气火灾的例子不胜枚举，为了有效减少电气火灾，**型电气火灾监控设备是我公司最新研制开发的面向民众和工业双重领域的新一代超早期电气火灾监控产品，具有高智能、小型化、多功能、高可靠性、简单实用等特点，该控制器采用模块化组板技术，优化了人机接口界面，同时具有一定的控制功能，这一切使整个系统易于安装、调试及维护。
**型电气火灾监控设备可配接我公司的**型电气火灾探测器和其他任意厂家的电气火灾探测器，组成大容量电气火灾探测报警系统，系统报警后可联动气体钢瓶、阀、风机、卷帘、声光等报警和通风设备，可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
二、控制器构成、工作原理、主要技术指标控制器由主机板、电源及显示板组成，其构成框图如下：图一、控制器构成框图工作原理：电源电路主要由主供电电路和备电电路组成，主电工作的同时对备电进行充电，当电池充满时，自动转换为浮充状态，抵消电池的自放电，保证电池供电时的容量。
主机电路由单片机、程序存储器、接口扩展电路组成。
单片机采用78E58B，功能强，指令丰富，是广为应用的优秀机种。
程序存储器64K。
人机对话电路主要由按键输入电路，时钟电路，显示驱动电路及数码管显示电路。
通过这些电路可输入操作指令，输出报警或指示信息。
监控设备采用模块化结构设计，主机板和回路板通过CAN总线通讯，壁挂式结构可接4个监控回路，监控回路最大可扩展至16路。
回路板和探测器之间采用两总线RS485通讯，每个回路可接63支我公司的**型电气火灾探测器，组成大容量电气火灾探测报警系统。
接口电路的输入信号经AD转换后或数字解码后送入单片机进行处理。
TD201说明书
二线制： 1 电源正 2 信号正三线制： 1 电源正 2 电源负（与信号负共用）L+注：1.setz,sets和dot配合设置零点和满量程值，使显示具有实际的物理意义.如须设置显示4-20mA: 则setz设置400，sets 设置2000,dot设置- -。
- -如须设置显示0-10米: 则setz设置0000，sets 设置5000,dot设置-。
- - -如须设置显示-100-0KPa: 则setz设置-1000，sets 设置0000,dot设置-。
- - -2．UP为超过设定值报警，DOWN 为低于设定值报警。
报警设定值须在零点和满量程之间。
3．报警驱动为50mA,超过该值须外接驱动模块。
4．HILO为总报警开关.数显压力开关中文版操作指南一．概述采用德国的先进技术，具有精度高，稳定性好，可靠性高等特点。
二．技术特点1．LED显示，彻底解决了LCD在黑暗环境下无法显示的问题2．显示分辨率1/99993．带隔离式开关量输出，可以就地显示、控制与报警4．压降低，2.5mA即可正常工作三．操作方法在下面的描述中“A”表示“▼”按键，“B”表示“▲”按键，按“A+B”键表示同时按“▼”和“▲”键1．开机显示按“A+B”键进入菜单设置2．设置零点（在回路电路4下设置）S E T Z按“A或B”键，直到显示零点设置菜单按“A+B ”键进入零点设置，界面显示当前设置的零点0 0 0 0初次使用显示出厂默任值“0.000”(百分比)。
（零点可设置为4mA 或其他物理量）。
按“A ”键增加，“B ”键减小。
设好数值后，按“A+B ”键确认并返回菜单。
S E T S3． 满量程设置（在回路电流20mA ）下设置）继续按“A 或B ”键显示满量程设置菜单1 0 0 0按“A+B ”键进入满量程设置，界面显示当前设置的满量程数值（出厂默认值1.000百分比）其余操作同2，设置完毕，按“A+B ”确认并返回菜单，继续按“A ”回到显示界面，所有设置结束。
电气火灾监控设备使用手册
上海创捷电气有限公司电气火灾监控设备7寸触摸屏、挂壁式使用说明书目录1. 电气火灾监控设备概述 (2)2.特点 (3)3.集中监控设备结构分布 (4)4. 集中监控设备外形尺寸 (4)5. 集中监控设备安装尺寸 (5)6. 集中监控设备接线端子说明 (6)7.监控设备面板分布说明 (7)7.1 彩色7寸TFT触摸屏功能说明 (7)7.2 LED状态指示灯功能说明 (8)7.3 按键操作功能说明 (9)8. 菜单功能说明 (10)8.1 菜单结构示意图 (10)8.2 菜单说明 (11)9. 密码权限管理 (12)10.监控设备的连接组网方式 (13)11.主要技术参数 (14)12. 使用和操作 (14)13.保养和维修 (15)14. 运输、储存 (15)15. 其它 (15)1. CJ99-W128电气火灾监控设备概述CJ99-W128电气火灾监控设备（以下简称集中控制设备）是采用微控制器并配以7寸液晶触摸型显示屏和其他外部设备组成，经过二总线与多个监控探测器（现场器件：CJ-系列电气火灾监控探测器、剩余电流互感器）进行通信的装置。
CJ99-W128电气火灾监控系统采用总线制结构设计，通过RS232-487标准通讯协议组构网络（双绞线传输通讯），与多台集中监控设备相联、一台集中监控设备通过二总线与最大监控容量达128点监控探测器相联（可满足各种规模的工程应用），以实现监视配电系统的剩余电流（漏电）预警和报警、过流预警和报警、温度的异常状况、故障识别、报警信息记录及打印等功能。
当配电系统发生故障时，CJ-系列电气火灾监控现场器件设备发出声光报警信号，显示报警数值，同时把其处理的故障信号上传到CJ99-W128集中控制设备进行集中显示并控制，在监控主机发生报警信号，显示报警位置，必要时可控制断路器切断电源，提醒值班人员及时处理，以便及时排除火灾隐患，把可能造成的火灾消除在萌芽状态。
CJ99-W128集中控制设备结构简单、系统工作稳定、功能全面、工作可靠、信号稳定有效、可广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种场合。
组合式电气火灾监控探测器使用说明书
组合式电气火灾监控探测器使用说明书
组合式电气火灾监控探测器使用说明书
一、产品概述：
本产品是一种针对电气火灾监控的组合式探测器，能够对电气设备进行实时监测，一旦出现电气火灾，能够迅速响应并发出报警信号，以防止火灾扩散。
二、产品安装：
1. 确定安装位置：应根据电气设备的特点，选定安装位置，使探测器能够全面覆盖监测区域。
2. 安装探测器：将探测器安装在固定底座上，并利用螺丝固定。
3. 连接电源：将探测器与电源连接，并确认连接牢固可靠。
三、产品使用：
1. 接通电源：将电源开关接通，探测器开始工作。
2. 探测火灾：一旦探测到电气火灾，探测器会立即发出报警信号。
3. 处理报警：在听到报警信号后，应迅速采取措施处理火灾，以保护设备和人员安全。
四、产品维护：
1. 定期检查：应定期检查探测器的工作状态，确保其正常工作。
2. 清洁保养：应定期对探测器进行清洁保养，防止灰尘和污垢的积累影响探测器的工作。
五、产品注意事项：
1. 本产品仅适用于监测电气火灾，不得用于其他用途。
2. 本产品仅适用于专业人员安装和维护，不得私自拆卸和修理。
3. 本产品使用过程中要严格按照说明书操作，以免影响产品的性能和寿命。
六、产品技术参数：
1. 工作电压：AC220V
2. 探测距离：≤10米
3. 报警方式：声光报警
4. 工作温度：-10℃~60℃
5. 工作湿度：≤90%RH
本产品由XX有限公司生产，如需了解更多产品信息，请咨询客服。
电气火灾监控系统用户手册
电气火灾监控系统用户手册版本：1.0广东雅达电子股份有限公司目录第一章：概述 (3)第二章：系统简介 (3)第三章：系统实时数据查看 (10)第四章：系统历史数据报表查看。
(12)第五章：电气火灾监控系统日常使用的一般方法 (15)第一章：概述系统的数据采集环境ECR是整个系统的核心部分之一，是一个集数据采集、用户管理、变量配置为一体的集成环境，用户可在该环境中完成驱动管理、设备添加，变量配置，通信参数配置等工作。
数据采集环境负责现场设备的数据采集和转换以及工程值的历史数据入库，采集值和工程值之间互相转换采用公式方式完成，驱动程序只需提供采集值即可。
系统管理现场设备驱动，包括加载、卸载、配置驱动；定义实时库变量，获取现场设备数据，在工程值和采集值之间转换；提供其他客户程序访问现场设备接口；存盘历史数据。
使用对象：本手册适用于系统运行人员及管理人员。
图1 运行系统界面注意;由于本系统使用的是可触控屏进行画面的显示，在未带鼠标的情况下，使用触控笔点击画面相当于使用鼠标的左键，使用触控笔长按某一点时，相当于使用鼠标右键的功能，如果需要进行文字输入可以使用系统自带的软键盘进行操作（以下介绍以使用鼠标操作为例）。
第二章：系统简介按照本公司提供的软件进行安装，安装完后系统自动在本地磁盘内存入以下文件:1)Report2)Server3)Hmi系统共包含3个主要的文件夹。
第1）为驱动文件，用户可以不用设置;第2）为数据库软件采集,包含以下文件详明1.图标“”为数据库配置文件，用户只需把历史数据存盘路径配置正确，主要是在“D：\eccdata”新建一个名为”eccdata“的文件夹,建好后，历史数据每天都保存在些文件夹中,注：此“D：\eccdata”请勿删除，否则会删除历史数据。
详明2.其中图标“”为数据采集软件，其它的文件用户可以不用点击设置，都是一些配置文件，用户只需点击图标“”，屏幕显示以下画面:图2 实时库界面此实时库的作用是采集画面中所有仪表的各项参数为数据，且此数据为动态实时显示。
电气火灾监控设备简易操作说明
过液晶屏和指示灯查看故障类别。当故障解决后，
系统自动解除故障报警。 4、故障报警声可以通过设置，禁止故障报警 声。
故障类别常见原因处理措施通信故障探测器 断电，通讯线断开、短路。探测器接通市电，连接
好通信线。主电故障电气火灾监控设备市电断开。
接通市电。备电故障电池电压过低。接上市电后， 一会儿即正常。打印机故障缺纸或纸未装好。更换
电气火灾监控设备自检：指示灯、声音和打印机。 消音屏蔽报警声。当再次出现报警或者故障报警
后，报警声会再次响起。菜单进入菜单。查报警查
阅报警记录。查故障查阅故障记录。 7、本系统在 45 秒内没有任何操作，液晶屏的
背光自动关闭，按任意键后，背光自动开启。
或者重新安装好打印纸。
5、密码。本系统密码分两级。所有操作均须
输入密码后才允许操作。
6、按键说明
按键名称说明 取消取消操作，返回上一级选项。向上选择向
上。向下选择向下。确定确定选择。如果该项可以
编辑则进入编辑，进入编辑状态后，再按确定，则 保存修改，进入选项选择状态。复位清除报警，清
除电气火灾监控设备的报警和探测器的报警。自检
电气火灾监控设备简易操作说明
zgc4e 电气火灾监控系统
1、运行：绿色运行指示灯闪烁，即表示电气
火灾监控设备正在运行。
2、报警：指示灯为红色，同时发出报警声，
声音急促。
3、故障：指示灯为黄色，同时发出报警声，
声音间隔时间较长。故障报警分为通信故障、主电 故障，备电故障，打印机故障。出现故障后可以通
剩余电流式电气火灾监控探测器说明书
上海安科瑞电气股份有限公司
网络 频率
பைடு நூலகம்
三相四线/TN、TT 系统 50Hz 或 60Hz
电压等级 0.4KV 剩余电流 额定测量范围：10mA～3000mA, 保护设定值范围 I△n：30～1000mA，步长：1mA
输入
动作时间可设定范围：0.1S～60 .0S 剩余电流测量精度为 1.0 级 支持 8~32 路剩余电流的监控 温度 额定测量范围：0℃～120℃， 温度报警设定范围：50℃～120℃，步长：1℃ 动作时间可设定范围：0.1S～60 .0S ； 精度为±1℃ 在互感器支持的情况下，支持 24~96 路温度的监控 下行通讯 RS485 通讯接口，MODBUS-RTU 协议，支持 8~32 路采集 上行通讯 RS485 通讯接口，MODBUS-RTU 协议 继电器 输出 显示 声音 电源 安全性 节点容量 AC 220V/2A,DC 30V/2A LED 指示灯、LCD 点阵屏 蜂鸣器 DC 24V（允许范围：DC12-30V）；功耗：≤3VA 工频耐压： 端子组对机壳之间是 AC3kV/1min 电源、下行通信和上行通信与继电器回路之间是 AC2kV/1min 电源和下行通信与上行通信回路之间 AC1.5kV/1min 绝缘电阻：端子组对机壳＞100MΩ 工作温度:－10℃～＋45℃; 存储温度: －20℃～＋70℃; 相对湿度: 5%～95%不结露; 海拔高度: ≤2500m
069
多回路电气火灾监控探测器
(剩余电流式电气火灾监控探测器)
安装使用说明书
目
录
一.概述........................................................................................................... 1 二.功能特点................................................................................................... 1 三.参考标准................................................................................................... 1 四.技术参数................................................................................................... 2 五.安装与接线............................................................................................... 3 六.编程与使用............................................................................................... 4 七.功能应用................................................................................................... 8 八.通信协议................................................................................................... 9 九.配套使用说明......................................................................................... 14 十二.注意事项............................................................................................. 14
PMC-T201 电气火灾监控探测器说明书
PMC-T201 使用说明书 版本 V1.0
目
1 1.1 1.2 2
录
概述...................................................................................................................................................................1 产品简介.........................................................................................................................................................1 系统应用.........................................................................................................................................................2
PMC-T201 使用说明书 版本 V1.0
T201 PMCPMC-T201 电气火灾监控探测器 使用说明书 1.1) (V (V1
（版权所有，翻版必究）
PMC-T201 使用说明书 版本 V1.0
危险和警告
本设备只能由专业人士进行安装，对于因不遵守本手册的说明所引起的 故障，厂家将不承担任何责任。
不注意这些预防措施可能会引起严重伤害。
本说明书版权属深圳市中电电力技术股份有限公司所有，未经书面许可，不得复制，传播或使用本 文件及其内容，违犯者将要对损坏负责。深圳市中电电力技术股份有限公司保留所有版权。 我们已经检查了本手册关于描述硬件和软件保持一致的内容。 由于不可能完全消除差错， 所以我们不能 保证完全的一致。 本手册中的数据将定期审核， 并在下一版的文件中做必要的修改， 欢迎提出修改建议。 以后版本中的变动不再另行通知。
电气火灾监控探测器
电气火灾监控探测器LFT201河南力安测控科技有限公司是集科研、开发、生产、销售与服务为一体的高科技公司，集多年低压电器、电子产品开发的经验,采用最新电子技术、计算机技术、通信技术精心生产电气火灾监控系统，包括电气火灾监控设备LFZ201、电气火灾监控器LFJ201、电气火灾智能探测器LFT201等，广泛应用于公共市政设施、学校、医院、公共娱乐场所、酒店、宾馆、工厂等人员密集的建筑物中，要求有电气火灾保护的所有领域。
LFT201探测器采用旋转式可拆卸结构，完全智能化，主要实现配电线路漏电电流的采集、处理，可提供生成故障曲线数据功能。
并对外提供5路测温接口，属综合式探测器（简称综合探测器或探测器）。
适用于配电线路漏电与温度的综合智能探测。
完全遵从国标GB14287.2《剩余电流式电气火灾监控探测器》及GB14287.3《测温式电气火灾监控探测器》。
技术特点工作电源:DC24V（极性自适应）；完全智能化，数字通信输出，不受电磁干扰；漏电报警阈值20—1000mA连续可调，监测精度0.2级；温度报警阈值55-140ºC连续可调，监测精度0.5级；综合式提供1路漏电探测，可外接5路温度传感器；可配置本地报警模块（含提供DC24V电源）；自身功耗小于0.25W；对外提供继电器输出接口；导轨式安装；与监控器或监控主机的有效通信距离最大1200m。
LFT201-T探测器LFT201-T探测器是一款纯测温式电气火灾探测器（简称测温探测器），共提供5路测温接口，适用于只测温度而不测漏电的场合。
完全遵从国标GB14287.3《测温式电气火灾监控探测器》。
技术特点工作电源:DC24V（极性自适应）；完全智能化，数字通信输出，不受电磁干扰；温度报警阈值55-140ºC连续可调，监测精度0.5级；外接5路温度传感器；可配置本地报警模块（含提供DC24V电源）；自身功耗小于0.25W；对外提供继电器输出接口；导轨式安装；与监控器或监控主机的有效通信距离最大1200m。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LFT201-D智慧用电安全探测器使用说明书河南力安测控科技有限公司1、产品简介：LFT201-D智慧用电安全探测器是一款新型的用电安全在线监测终端，可选配专用的电流互感器、剩余电流互感器及温度传感器，用于监测被保护配电线路的电流、电压、电度、漏电及温度等，及时发现电气线路或设备存在的漏电、温度超限、过载、过压等电气故障，与专用的GPRS-DTU或CDG302云网关配套，综合实现用电安全与电能耗损的云监控。
2、技术特点●工作电源:AC220V±20%50Hz；●提供1路剩余电流、4路温度及三相单回路电压、电流、功率、电度等参数监测；●剩余电流监测范围：20—1100mA，监测精度0.2级；●温度监测范围：0-125ºC，监测精度±1ºC；●电参数监测精度：电压及电流0.2级，其他0.5级；●RS485通信接口，有效通信距离最大1200m；●具有声光报警功能；●采用标准导轨式安装；●自身功耗小于0.5W；●使用环境温度：-20℃～+60℃；●可对外提供DC5V电源。
●计量电度满999999.99度后，从0开始3、面板功能及操作方法▲面板功能：③②①①蜂鸣器：有报警时发出声响，报警消除后自动消音②指示灯：℃(绿色)：点亮表示当前正在显示温度类型，单位℃mA(绿色)：点亮表示当前正在显示漏电类型，单位mAA(绿色)：点亮表示当前正在显示相电流类型，单位AV(绿色)：点亮表示当前正在显示相电压类型，单位V运行/通信灯(绿色)：点亮状态表示运行正常，闪烁表示正在通信故障灯(黄色）：点亮表示有故障事件产生，故障消除后自动熄灭报警灯(红色)：点亮表示有报警事件产生，报警消除后自动熄灭消音灯(橙色）：点亮时表示有手动消音的操作，复位后熄灭③按键▲操作方法：启动界面：接通电源进入启动页面，显示本机地址。
如果通信为问答方式，则显示的地址是单字节，如果通信为自动上传方式，则显示的地址是7字节。
右图所示。
注:7字节地址分6屏显示，例如地址17081201120002，显示的方式为：1-17表示第1屏显示年，2-08表示第2屏显示月，3-12表示第3屏显示日，4-01表示第4屏显示设备类型，5-12表示第5屏显示备用字节，0002表示第6屏显示设备编号。
单字节地址1屏显示，如“0002”，为地址号为2。
数码管字母显示示例说明：A t L I U b C D Z SP n E H M o r1)实时监测界面：启动界面持续5秒后，自动进入实时监测界面。
实时监测4路温度、1路剩余电流、分相电流值、分相电压值。
界面循环显示各个类型数值，间隔3秒切换显示。
下图所示，显示了第1路温度Ta、数值32°C。
例如第一路温度显示，先显示类型和通道Ta,过1秒显示数值32，持续2秒。
然后进入第二路温度显示，以此循环显示各个类型数值。
当界面显示到各自类型数值时右侧指示灯也对应的亮起。
漏电电流值：IL51mA显示方式如下：A相电流值：IA83.1A显示方式如下：三相四线时电压显示方式：只显示相电压，如：A相电压值：Ua225V显示方式如下：三相三线时电压显示方式：只显示线电压，如：AB线电压值：Uab380V显示方式如下：2)实时事件信息界面：有事件产生时，轮询显示报警/故障类型和数值。
报警事件和故障都有的情况下只显示报警。
报警信息：温度超限报警：To42℃显示方式如下：漏电超限报警：I1600mA显示方式如下：故障信息：当温度部分有故障产生时，则显示“t”。
如右图。
当漏电部分有故障产生时，则显示“L”，如右图。
当三相电流或三相电压相序有错误时，会产生错误提示。
电流相序错误为“IErr”如图；电压相序错误为“UErr”如图。
相序错误纠正后，该提示自动消失。
3）系统设置：键在下文文字表述中用“向上”键代替；键在下文文字表述中用“向下”键代替；在实时监测界面上，长按设置键3秒进入系统设置，首先显示输入密码界面（初始密码：1234）。
下图所示。
按向上键，可以改变所选位的数字。
按向下键在四位密码的不同位之间切换。
密码输入完毕后按确认键进入。
如果密码正确，则首先进入通信地址设置。
如果密码错误则返回实时监测界面。
通信地址设置：（初始地址为1）下图所示，先显示地址Addr，持续1秒后停留在地址数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。
按向下键则右移到下一位待改数位，同一总线连接下探测器地址不可重复设置。
按确认键保存返回实时监测界面。
按右移键进入通信模式设置。
通信模式设为0即主动上传模式时，属内部固化的唯一地址，不可编辑。
通信模式设置：（初始值为0）下图所示，先显示设置类型Com，持续1秒后停留在模式数值上。
通信模式分为自动上传方式（用于外接DTU）和问答方式（用于总线连接）。
数值0表示自动上传方式，数值1表示问答方式。
按向上键可以修改通信模式数值在0和1之间切换。
按确认键保存返回实时监测界面。
按右移键进入CT变比设置。
CT变比设置：（初始值为100）下图所示，先显示设置类型Ct，持续1秒后停留在CT变比数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。
按向下键则右移到下一位待改数位。
按确认键保存返回实时监测界面。
按右移键进入漏电报警值设置。
注意：变比值为外接专用电流互感器上标注的额定电流值，如100A，则输入100。
漏电报警设置：（初始值为500）下图所示，先显示设置类型IdZ，持续1秒后停留在漏电报警数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。
按向下键则右移到下一位待改数位。
按确认键保存返回实时监测界面。
按右移键进入电气接点温度报警值设置。
电气接点温度设置：（初始值为75）下图所示，先显示设置类型tD，持续1秒后停留在电气接点温度报警数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。
按向下键则右移到下一位待改数位。
按确认键保存返回实时监测界面。
按右移键进入环境温度报警值设置。
环境温度设置：（初始值为75）下图所示，先显示设置类型tH，持续1秒后停留在环境温度报警数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。
按向下键则右移到下一位待改数位。
按确认键保存返回实时监测界面。
按右移键进入蜂鸣器设置。
蜂鸣器设置：（初始值为1）下图所示，先显示设置类型SP，持续1秒后停留在模式数值上。
数值0表示蜂鸣器不响，数值1表示蜂鸣器会响。
按向上键可以修改蜂鸣器数值。
按确认键保存返回实时监测界面。
按右移键进入接线类型设置。
接线类型设置：（初始值为4）下图所示，先显示设置类型LInE，持续1秒后停留在模式数值上。
数值3表示三相三线制接线方式，数值4表示三相四线制接线方式。
按向上键可以修改接线类型数值。
按确认键保存返回实时监测界面。
按右移键进入密码设置。
密码设置：下图所示，先显示设置类型Pd，持续1秒后停留在密码数值上。
闪烁的数位是当前可修改数位，按向上键可以修改其数值。
按向下键则右移到下一位待改数位。
按确认键保存，返回到实时监测界面。
按右移键进入通信地址设置。
4）功能键操作：实时监测界面状态下按键功能1、单键：屏锁键：短按面板上屏锁键进入屏锁界面，显示停留在当前界面类型和数值；再次短按屏锁键则解除屏锁状态。
自检键：按面板上的自检按键，设备将进行自检，自检流程如下：LED指示灯和数码管全灭—LED指示灯全亮—数码管全亮—LED指示灯恢复—数码管数恢复—蜂鸣器响—蜂鸣器恢复。
消音键：按面板上的消音按键：当音响发声时，按下消音键，即可关闭声音，同时面板上的消音指示灯点亮。
复位键：当有事件信息(报警事件/故障)产生后，按复位键，可对设备进行软复位。
查询键：可以查询报警/故障信息。
报警和故障指示灯同时点亮时，按查询键则进入报警信息显示，按向上按键可以查询未显示的报警信息，再次按下查询按键，则进入故障信息显示，按向上键查询未显示的故障信息，此时按下查询按键则退出故障查询显示界面，进入实时监测界面。
报警指示灯点亮时，按查询键则进入报警信息显示，按向上按键可以查询未显示的报警信息，再次按下查询按键，则退出报警查询显示界面，进入实时监测界面。
故障指示灯点亮时，按查询键则进入故障信息显示，按向上按键可以查询未显示的故障信息，再次按下查询按键，则退出故障查询显示界面，进入实时监测界面。
2、组合键：同时长按屏锁和查询键3秒，听到蜂鸣器“嘀”声后，可将电度清零。
报警/故障界面的按键功能消音键：按面板上的消音按键：当音响发声时，按下消音键，即可关闭声音，同时面板上的消音指示灯点亮。
当没有声音发出时，按下此键无反应。
复位键：按面板上的复位按键：当有事件信息(报警事件/故障)产生后，按复位键，可对设备进行软复位。
向上键：按向上键，可以上翻其他报警/故障信息。
右移键：按右移键，可以在报警/故障信息中切换显示。
确认键：按确认键，进入实时监测界面。
4、端子定义及接线端子定义：图1图2□1--2：接剩余电流互感器。
接线不分极性。
□3：空。
□4--10：接三相电流线。
“*”端为同名端，出线端5、7、9内部已短接，无需外部短接，但切记端子必须可靠接地。
□11、13、15、17：空。
□12、14、16、18：分别接三相电压A、B、C相和零线。
相线相序要按照A-B-C或B-C-A 或C-A-B的顺序接线，不能接错。
导线线径建议采用0.5-1平方毫米。
接线时请参昭图3、图4所示安装保险管。
□19--26：接温度传感器。
Ta、Tb、Tc、To端子分别接四路温度传感器的数字信号线，接温度传感器的蓝色线。
G为温度传感器的共用地，接温度传感器的黑色线；V为温度传感器的共用电源，接温度传感器的红色线。
建议连接Ta、Tb的温度传感器的电源线与地线分别公用24和25端子；Tc、To的温度传感器的电源线与地线分别公用20、21端子。
□27--29：接RS485通信。
G为屏蔽地。
□30--31：为外接DTU提供电源。
□32--33：AC220V供电电源接入端，切记外接1A的保险。
5、配套设备：1）剩余电流互感器：全部选用开口式，可在不停电、不断线状态下快速安装、拆卸，操作简单。
主要用于电气回路剩余电流的采集。
型号规格外观尺寸LFT201-C31100A圆孔；内径Ø45mm；外径130*88*47mmLFT201-C34250A方孔；内径：150*38mm;外径192*170*45mmLFT201-C35500A方孔；内径：210*45mm;外径274*200*45mm2）电流互感器：全部选用开口式，可在不停电、不断线状态下快速安装、拆卸，操作简单。
主要用于电气线路分相电流的采集。
型号规格内经（mm）LFT201-CTK55A10LFT201-CTK100100A16LFT201-CTK300300A24LFT201-CTK500500A35LFT201-CTK630630A35注意：LFT201-CTK5用于监测现场安装有电流互感器且二次侧电流为5A的总进线，安装时只需卡在二次侧线缆上即可；其余互感器的选择原则是：监测线路的额定电流应最接近但不宜超过互感器的额定电流的那一款，比如400A的线路应选择LFT201-CTK500。
