目录第一部分设计方案的确定 (2)1.1塔的选择 (2)1.2操作压力的选择 (4)1.3进料热状况的选择 (4)1.4加热及冷凝方式的选择 (4)1.5回流比的选择 (5)第二部分塔板的工艺设计 (5)2.1精馏段和提馏段的工艺条件及有关物性数据的计算 (5)2.1.1精馏塔全塔物料衡算 (5)2.1.3密度 (7)2.1.4 混合液体平均表面张力 (10)2.1.5 混合物的粘度 (11)2.1.7 气、液相体积流量计算 (12)2.2理论塔板数的计算 (14)2.3 热量衡算 (17)2.3.1.加热介质的选择 (17)2.3.2.冷却剂的选择 (18)2.3.3.比热容及汽化潜热的计算 (18)2.4 塔径的初步计算 (26)2.5 溢流装置 (27)2.5.1堰长W l (27)2.5.2弓形降液管宽度d W 和截面积F A (28)2.5.3 降液管底隙高度0h (28)2.6 塔板分布、浮阀数目与排列 (29)2.6.1塔板分布 (29)2.6.2 浮阀数目与排列 (29)第三部分 塔板的流体力学计算 (33)3.1通过浮阀塔板的压降 (33)3.2淹塔 (34)3.2.1精馏段 (35)3.2.2提馏段 (35)3.3雾沫夹带 (36)3.3.1精馏段 (36)3.3.2提馏段 (37)3.4塔板负荷性能图 (37)3.4.1雾沫夹带线 (37)3.4.2液泛线 (38)3.4.3液相负荷上限 (40)3.4.4漏液线 (40)3.4.5液相负荷下限 (40)3.5浮阀塔工艺设计计算结果 (43)第四部分塔附件的设计 (45)4.1接管 (45)4.1.2回流管 (46)4.1.3塔底出料管 (46)4.1.4塔顶蒸汽出料管 (47)4.1.5塔底进气管 (47)4.1.6法兰 (47)4.2筒体与封头 (48)4.2.1筒体 (48)4.2.2封头 (48)4.3除沫器 (48)4.4裙座 (49)4.5人孔 (50)第五部分塔总体高度的设计 (51)5.1塔的顶部空间高度 (51)5.3塔总体高度 (52)第六部分附属设备的计算 (52)6.1 冷凝器的选择 (52)的选择 (54)6.2再沸器QB第七部分参考文献 (57)第八部分对本设计的评述 (58)附录乙醇—正丙醇二元物系浮阀式精馏塔设计图 (50)设计任务书1.设计题目：分离乙醇—正丙醇混合物系浮阀式精馏塔的设计2.原始数据及条件：进料：乙醇含量35%（质量分数，下同），其余为正丙醇分离要求：塔顶乙醇含量90%；塔底乙醇含量0.01%生产能力：年处理乙醇-正丙醇混合液25000吨，年开工7200小时操作条件：间接蒸汽加热；塔顶压强1.03atm(绝压)；泡点进料；R=53.设计任务：1、精馏塔的工艺设计；2、附属设备（如再沸器、冷凝冷却器）进行简单计算并选型（不必校核）；3、绘制塔板负荷性能图、精馏塔设备图；4、编写设计说明书第一部分设计方案的确定精馏是分离液体混合物（含可液化的气体混合物）最常用的一种单元操作，在化工，炼油，石油化工等工业中得到广泛应用。

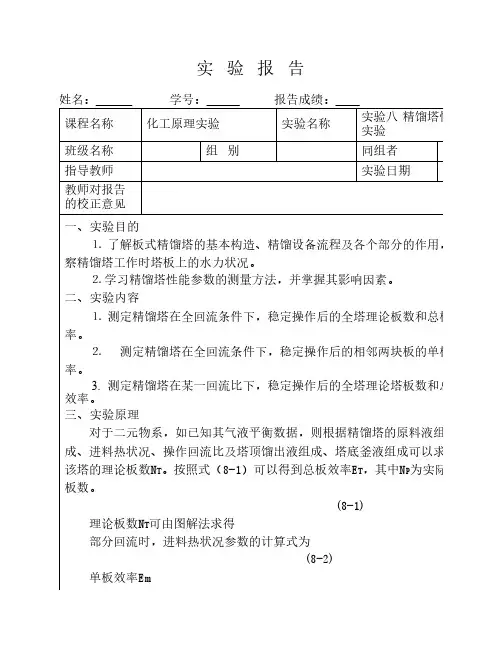

化工原理实验—— 精馏塔性能实验
x1=0.2944，x2=1- x1=0.7056
计算q值： Cpm=Cp1M1x1+Cp2M2x2=3.04*46*0.2944+2.85*60*0.7056=43.21+118.16=161.37
(8-1) 理论板数NT可由图解法求得 部分回流时，进料热状况参数的计算式为
(8-2) 单板效率Em
Em是指气相或液相经过一层实际塔板前后的组成变化与经过一层理论 板前后的组成变化的比值。
按液相组成变化表示的单板效率为： 式中：---与yn成平衡的液相组成。
四、实验装置：实验装置为七层塔板精馏塔、阿贝折光仪。 五、实验条件：本实验采用乙醇—正丙醇二元物系，乙醇质量浓度20%左 右。乙醇沸点：78.3℃；正丙醇沸点：97.2℃，乙醇分子量MA=46; 正丙醇 分子量MB=60。30℃下使用阿贝折光仪测定液相折光率计算液相组成。 六、实验步骤 a)、实验前准备工作、检查工作：
