LCR数字电桥操作指导书
LCR数字电桥操作指导书
使作业流程规范法，正确指导使用人员进行作业确保测试的准确性。
二、使用范围
公司所有来料的电阻、电容、电感。
测试频率：I(X)HZ,IKHZIOKHZ, 测试电压：0.3V
显示范围：L:0.01uH—9999H C:0.OlpF-99999Uf
R:0.01mΩ-99.99MΩ
三、使用步骤：
3.1插上电源，按下POWER电源开关键，电桥数字显示器有显示，电桥工作。
3.2开机预热30分钟后，用标准IKQ电阻检测电桥是否精确度在0.2机测试方法如下：
3.2.1按下“参数”键，调节使左边R灯亮。
4.2.2用两探测夹子夹住标准电阻两端，看阻值误差是否在0.2虬
3. 2.3探头无极性。
3.3根据被测物(电阻，电容，电感)调节“参数”至相应位置，电阻则调至R灯亮，电容则调至C灯亮，电
感则调至L灯亮。
3.4根据显示情况调节“频率”，使读数更精确。
3.5不允许被测物带电测试。
3.6测完后一切归位。
制定: 审核: 批准:。
LCR数字电桥作业指导书
1.目的:为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书.2.范围：本作业指导书适用该仪器（JC2812）的使用操作3.职责工艺组: 负责仪器定期校验实验室：负责仪器设备保养，作业指导书编写.使用者：按照作业指导书使用仪器4. 作业内容：4.1仪器面板1 2 3 4 5 6 7 8 91312 11 104.2功能键说明1.主参数指示: 指示当前测量主参数（L、C、R）2.参数显示:显示 L、C、R3.主参数单位:指示当前测量主参数单位（如 pF、nF、μF 等）.4.副参数显示:显示损耗 D 或品质因素 Q5.副参数指示:指示当前测量副参数（D、Q）6.频率键 : 设定加于被测元件上的测试信号频率是 100Hz，1kHz 或 10kHz.7.锁定键:灯亮仪器处于锁定状态，仪器测试速度最高.8.等效键:设定仪器测量等效电路，一般选择串联等效电路.9.参数键:每按一下，选择一种主参数，分别在 L，C，R 三种参数中循环.10.清零键: 测电容时，测试夹具或测试电缆开路，按一下“清零”键，“开”灯亮，每次测试自动扣去底数；测电感、电阻时，测试夹具或测试电缆短路后，按“清零”键.11.接地端:用于被测元件之屏蔽地.12. 测试信号端HD：电压激励高端；LD：电压激励低端；HS：电压取样高端；LS：电压取样低端.13. 电源开关:按下，电源接通；弹出，电源断开、4.4使用前准备工作4.4.1插上电源插头，将面板开关按至ON.开机后，仪器功能指示于上次设定状态,预热10分钟，待机内达到平衡后，进行正常测试.4.4.2测试参数选择, 使用“参数”键选择L、C、R，单位如下：L：uH、mH、H（连带测试器件Q值）C：pF、nF、uF（连带测试器件D值）R：Ω、kΩ、MΩ（连带测器件间Q值）4.4.3使用者应根据被测件的测试标准或使用要求按频率键，选择相应的测量频率.可选择1kHz、100Hz、120Hz三个频率.4.4.4选择设置好测试参数、测试频率后，用测试电缆夹头夹住被测器件引脚、焊盘.待显示屏参数值稳定后，读取并记录.4.5操作步骤4.5.1将被测件连接于测试端上，开始测量：4.5.2电容测量操作步骤：4.5.3通过相关的检验文件，确定所需的测量频率、串并联状态,待机状态下按“9键”进行电容选取，先按“9键”屏幕上会显示（L/Q、C/D、R/Q），选取C/D；再按“6键和8键”依次进行频率、串并联选定；选择被测物体所需频率（仪器所提供的频率分别为：1KHZ、100HZ、120HZ）；再按“6键”进行串联并联选定，选择所需串并联状态（SERIES：表示串联；PARALLEL：表示并联，选中后绿灯亮起对应选项）；用测试夹对被测元件进行测量，屏幕即可显示相应的测量结果；设置参数如下：4.5.4电阻测量操作步骤：4.5.5通过相关的检验文件，确定所需的测量频率、串并联状态,按“9键”进行电阻（屏幕上会显示L/Q、C/D、R/Q）选定，选取R/Q；按6键和8键依次进行频率、串并联选定。

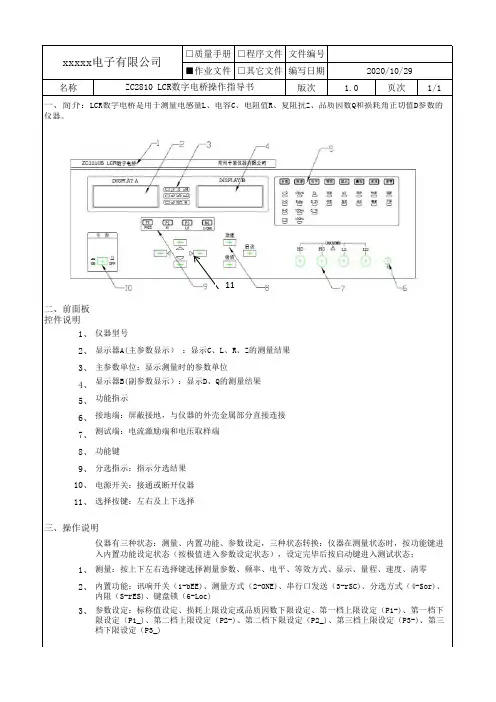

ZC2810 LCR数字电桥操作指导书
文件编号编写日期名称版次 1.0页次1/1二、前面板控件说明1、2、3、4、5、6、7、8、9、10、11、1、2、3、xxxxx电子有限公司仪器有三种状态：测量、内置功能、参数设定，三种状态转换：仪器在测量状态时，按功能键进入内置功能设定状态（按极值进入参数设定状态），设定完毕后按启动键进入测试状态；测量：按上下左右选择键选择测量参数、频率、电平、等效方式、显示、量程、速度、清零内置功能：讯响开关（1-bEE)、测量方式（2-ONE)、串行口发送（3-rSC)、分选方式（4-Sor)、内阻（S-rES)、键盘锁（6-Loc)参数设定：标称值设定、损耗上限设定或品质因数下限设定、第一档上限设定（P1-)、第一档下限设定（P1_)、第二档上限设定（P2-)、第二档下限设定（P2_)、第三档上限设定（P3-)、第三档下限设定（P3_)功能键分选指示：指示分选结果电源开关：接通或断开仪器选择按键：左右及上下选择三、操作说明主参数单位：显示测量时的参数单位显示器B(副参数显示）：显示D、Q的测量结果功能指示接地端：屏蔽接地，与仪器的外壳金属部分直接连接测试端：电流激励端和电压取样端仪器型号显示器A(主参数显示） ：显示C、L、R、Z的测量结果ZC2810 LCR数字电桥操作指导书一、简介：LCR数字电桥是用于测量电感量L、电容C、电阻值R、复阻抗Z、品质因数Q和损耗角正切值D参数的仪器。
□质量手册□程序文件■作业文件□其它文件2020/10/2911文件编号编写日期名称版次 1.0页次1/1电感测试：电阻测试：1、2、xxxx电子有限公司电解电容要先放电再测试；开机确认DISPLAY A显示0±0.5，否则进行清零；在开机默认状态下，按图示要求直接插入测试夹具读数（除电解电容）：DISPLAY A 显示电容容量，DISPLAY B 显示损耗角正切值；具体数值按规格书要求。
按规格书要求调好测试电压、频率、内阻，插入测试夹具读数：DISPLAY A 显示电感量，DISPLAY B 显示Q值；在开机默认状态下，直接插入测试夹具读数，DISPLAY A 显示电阻值。

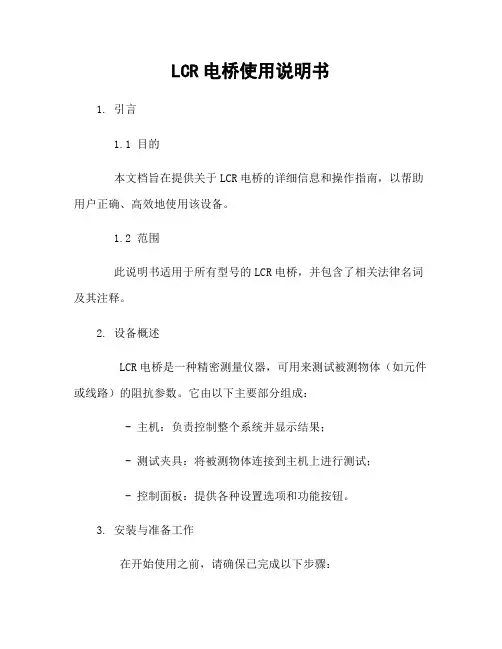

LCR电桥使用说明书
LCR电桥使用说明书1. 引言1.1 目的本文档旨在提供关于LCR电桥的详细信息和操作指南，以帮助用户正确、高效地使用该设备。
1.2 范围此说明书适用于所有型号的LCR电桥，并包含了相关法律名词及其注释。
2. 设备概述LCR电桥是一种精密测量仪器，可用来测试被测物体（如元件或线路）的阻抗参数。
它由以下主要部分组成：- 主机：负责控制整个系统并显示结果；- 测试夹具：将被测物体连接到主机上进行测试；- 控制面板：提供各种设置选项和功能按钮。
3. 安装与准备工作在开始使用之前，请确保已完成以下步骤：a) 将主机插入稳定且接地良好的插座中；b) 连接测试夹具至相应端口，并确认连接牢固无松动；c) 打开设备并等待初始化过程完成。
4.基本操作流程下面是一个简单示例演示了如何执行基本LRC检查: a）选择所需模式（例如RLC, LCQ, LCR）；b) 设置测试频率和信号电平；c) 将被测物体连接到测试夹具上，并确保稳定无松动的接触点；d）按下“开始”按钮，等待结果显示。
5. 高级功能本节介绍了LCR电桥的一些高级功能及其使用方法。
包括但不限于：- 自动校准：通过内置自检程序进行设备校准以提高精度。
- 数据存储与导出：将测量数据保存至外部存储器或计算机中，并支持常见文件格式（如CSV、Excel等）。
6.故障排除如果在使用过程中遇到任何问题，请参考以下步骤来解决：a) 检查所有连接是否牢固且正确插入;b) 确认所选参数设置是否合适并符合要求;c) 参照用户手册寻找可能相关的错误代码或警告信息;7. 安全注意事项在操作LCR电桥时，请务必遵守以下安全规范:a). 使用专用仪表线缆和配件, 不得私自更换非原厂零件;b). 注意防止静电干扰；8.附件本文档涉及附件请参考相应章节内容获取。
9.法律名词及注释- LCR电桥：一种用于测量被测物体阻抗参数的仪器。
- 阻抗：指元件或线路对交流信号的响应程度，通常由复数表示。
国峰电子高端 LCR 数字电桥通用使用手册说明书
目录第1章仪器检查及准备 (7)1.1开箱检查 (7)1.2电源连接 (7)1.3保险丝 (7)1.4环境要求 (7)1.5测试夹具要求 (7)1.6精度保证 (7)第2章面板说明及入门操作 (8)2.1仪器简介 (8)2.2前面板说明 (8)2.3后面板说明 (9)2.4显示区域定义 (10)2.5主菜单按键和相应显示页面 (10)2.5.1 测量显示页面按键[MEAS] (10)2.5.2 设置页面按键[SETUP] (10)2.5.3 系统设置页面按键[SYSTEM] (10)2.6基本操作 (10)2.7开机 (11)第3章显示及设置页面说明 (12)3.1<元件测量显示>页面 (12)3.2<档号显示>页面 (14)3.3<档计数显示>页面 (14)3.4<列表扫描显示>页面 (15)3.5<多参数显示>页面（部分型号机型无该功能） (16)3.6<曲线扫描显示>页面 (17)3.6.1 A max 和 A）值： (17)3.6.2 A min 和a）值： (17)3.6.3 B max 和B）值： (17)3.6.6 超声器件的测试 (18)3.7LCR模式U盘保存数据功能 (19)3.8<测量设置>页面 (20)3.8.1 触发： (21)3.8.2 恒电平： (21)3.8.3 ISO: (21)3.8.4 平均: (22)3.8.5 电平监视功能Vm、Im: (22)3.8.6 延时： (22)3.8.7 内阻： (22)3.8.8 偏差测试功能：。
(22)3.8.9 清除设置： (22)3.9<用户校准>页面 (23)3.9.1 开路： (23)3.9.2 短路： (24)3.9.3 负载： (24)3.9.4 频率1、频率2、频率3： (24)3.9.5 电缆： (25)3.10<极限列表设置>页面 (25)3.10.1 参数： (25)3.10.2 比较方式： (25)3.10.3 标称： (26)3.10.4 比较器开关： (26)3.10.5 附属档开关： (26)3.10.6 上、下限： (26)3.11<列表扫描设置>页面 (26)3.11.1 方式： (26)3.11.2 列表扫描测试条件： (26)3.11.3 LMT、下限、上限： (27)3.12<多参数设置>页面（部分机型无该功能） (27)3.12.1 极限方式： (27)3.12.2 参数栏： (27)3.13<曲线扫描设置>页面 (27)3.13.3 结束： (28)3.13.4 纵坐标范围设定： (28)第4章变压器单机测试（部分机型有此功能） (29)4.1<变压器测试设置>页面 (29)4.1.1 延时： (29)4.1.2 偏置： (29)4.1.3 方式： (29)4.1.4 TURN： (29)4.1.5 Lx： (29)4.1.6 Zx： (30)4.1.7 Acr： (30)4.1.8 Dcr： (30)4.1.9 频率、电平及和√/χ开关 (30)4.2<变压器极限设置>页面 (30)4.2.1 极限方式: (30)4.2.2 参数、标称、下限及上限： (31)4.3<变压器测量显示>页面 (31)4.4<变压器判别显示>页面 (31)4.5单组变压器U盘数据保存功能 (32)第5章 [SYSTEM]菜单键说明 (33)5.1<系统设置>页面 (33)5.1.1 屏幕亮度： (33)5.1.2 显示风格： (33)5.1.3 按键声音： (33)5.1.4 语言： (33)5.1.5 密码： (33)5.1.6 日期和时间： (33)5.2<测试设置>功能页面 (33)5.2.1 系统功能： (34)5.2.2 讯响： (34)5.2.5 偏置源： (34)5.2.6 HANDLER模式： (34)5.2.7 触发沿： (34)5.3<接口设置>功能页面 (34)5.3.1 接口模式： (35)5.3.2 RS232C设置： (35)5.3.3 GPIB设置： (35)5.3.4 USBTMC： (35)5.3.5 USBCDC： (35)5.4<系统信息>功能页面 (35)第6章 [FILE]键文件管理说明 (36)6.1.1 单组元件设定文件（*.LCR） (36)6.1.2 文件操作步骤： (36)第7章性能与测试 (38)7.1测量功能 (38)7.1.1 部分测量参数细分说明 (38)测试信号频率 (38)7.1.2 信号模式 (38)7.1.3 测试信号电平 (38)7.1.4 测试信号电平监视器 (38)7.1.5 直流电阻测试电压 (38)7.1.6 内部直流电压偏置 (39)7.2测量准确度 (39)7.2.1 │Z│、│Y│、L、C、R、X、G、B的准确度 (39)7.2.2 D 准确度 (39)7.2.3 Q 准确度 (39)7.2.4 θ 准确度 (40)7.2.5 G 准确度 (40)7.2.6 Rp 准确度 (40)7.2.7 Rs 准确度 (40)7.3安全要求 (44)7.3.1 绝缘电阻 (44)7.3.2 绝缘强度 (44)7.3.3 泄漏电流 (44)7.4电磁兼容性要求 (44)7.5性能测试 (44)7.5.1 工作条件 (44)7.5.2 试验仪器和设备见下表 (45)7.5.3 功能检查 (45)7.5.4 测试信号电平 (45)7.5.5 频率 (46)7.5.6 测量准确度 (46)7.5.7 电容量C、损耗D准确度 (46)7.5.8 电感量L准确度 (46)7.5.9 阻抗Z准确度 (46)第8章远程控制 (47)8.1RS232C接口说明 (47)8.2GPIB接口说明（选购） (48)8.2.1 GPIB接口功能 (49)8.2.2 GPIB地址 (49)8.2.3 GPIB总线功能 (49)8.2.4 可编程仪器命令标准（SCPI） (50)8.3USBTMC接口说明 (50)8.3.1 安装驱动 (50)8.4USBCDC虚拟串口 (51)8.4.1 安装驱动 (51)第9章 HANDLER接口使用说明 (52)9.1技术说明 (52)9.2操作说明 (52)9.2.1 介绍 (52)9.2.2 信号线定义 (52)9.2.4 使用操作 (57)附录-仪器型号参数表 (59)本文约定：1.本手册将以我司代替常州市国峰电子科技有限公司，不再重复全称。
LCR数字电桥操作指导书
三、操作方法:１．准备:接通AC220V电源,按下POWER 键,电源指示灯亮,预热10分钟,即可进行正常测量(一).电感测试方法
四、注意事项：
LCR数字电桥操作指导书
仪器名称: LCR数字电桥文件编号:SOP-DY-07033001编写:李敏龙适用机型: 生产工艺: 审批：作成日期: 2009.10.10文件版本: B 一、目的:规范LCR电桥的操作，进而有效确保进料检验之质量二、适用范围:
公司生产所用电感、电阻、电容元件的进料检验均适用之
将参数设定为L档,然后选择测试频率,把被测电感用仪器测试夹夹住,3秒钟后读数显示器即显示所测电感的电感值.
２．测试电感和电阻时，将测试夹短路，按清零键；测试电容时，将测试夹开路后，按清零键
(二).电容测试方法
将参数设定为C档,然后选择测试频率,把被测电容用仪器测试夹夹住,3秒钟后读数显示器即显示所测电阻的电阻值.秒钟后读数显示器即显示所测电感的电容值.
(三).电阻测试方法
将参数设定为R档,然后选择测试频率,把被测电阻用仪器测试夹夹住,3
ROUSANTECH
ELECTRONICS
ROUSANTE 读数显示POWER 键量程指频率设参数设定
测试夹
参数显示清零
1.保持好工作区清洁.认真做好5S。
2.操作时必须佩带防静电手环和手套。
频率设定
清零。
LCR作业指导书
版本
工作名称
页号位号A LCR数字电桥测试仪第1页
/
工具数量设备及工具辅助材料一、注意事项：
数字电桥一台LCR电桥
静电环和手套
操作步骤：
作成：
确认：
审核：
日期：
2015.3.19
黄莉真
第二步：测试电容、电阻、电感时需注意：先选择所要测试是电
阻、电容、电感（没有特殊要求电容一般以1KHZ频率测理）再用电桥两夹接触物料两端（如图2所示），即可在A区DISPLY读取所需物料值及单位，如果在读取所需值时，A区屏上面的数字不停跳动，导致无法读取数值，可按下“锁定”键ON灯亮，即可读取锁定值。
在按“锁定”键取消锁定，可继续测下一物料。
第三步：当数字电桥LCD不用时请关机，按下“ON/OFF”键。
3.测电感：同上，“L/C/R”区灯亮“L”
第一步： 打开电源开关（POWER）‘ON/OFF’红色键,电源
指 示灯为红色，否则为ON状态。
（如1图所示）
1.测电阻： 按下”L/C/R"键调置A区DISPLY,显示“R”字亮，再调示“方式”键开关，调“串”字灯亮，按下“频率”键“，调示
"1KHZ"灯亮。
（如图1电桥所示画面）
2.测电容：同上，“L/C/R"区灯亮“C”LCR数字电桥操作指导书
必须配带好静电环与手套
机型（LCR）数
字电桥文件编号SOP-QD-LCR数字电桥-001L/C/R 区
图1
图2
POWER
“方式”键
串字灯亮
A 区DISPAY
1KHZ 灯亮
夹子接触元
夹子接触元
“锁定”。
LCR作业指导书
LCR作业指导书一、背景介绍LCR（Inductor-Capacitor-Resistor）是一种电路元件，用于测量电感、电容和电阻的数值。
在电子工程中，LCR电桥是一种常用的测试仪器，用于测量电感、电容和电阻的参数，以确保电路的正常工作。
二、LCR作业指导书目的本指导书的目的是为了帮助操作人员正确使用LCR电桥进行测试，并准确解读测试结果。
通过本指导书，操作人员将能够掌握以下技能：1. 正确连接LCR电桥和被测元件；2. 设置合适的测试参数；3. 进行测试并记录测试结果；4. 解读测试结果并进行数据分析。
三、LCR作业指导书内容1. 准备工作a. 确保LCR电桥和被测元件处于正常工作状态；b. 检查测试电源和连接线是否正常；c. 确保测试环境安全，避免静电干扰。
2. 连接LCR电桥和被测元件a. 将LCR电桥的测试引线连接到被测元件的两端；b. 确保连接牢固，避免接触不良；c. 注意连接的极性，确保正负极正确。
3. 设置测试参数a. 根据被测元件的类型选择合适的测试模式（电感、电容或电阻）；b. 设置测试频率，根据被测元件的特性和要求进行选择；c. 根据需要选择测试信号的幅度和相位。
4. 进行测试a. 按下测试按钮，开始测试；b. 等待测试完成，确保测试结果稳定；c. 记录测试结果，包括电感、电容或电阻的数值以及相位角。
5. 解读测试结果a. 根据测试结果判断被测元件的性能；b. 比较测试结果与标准值或其他样品的结果，进行数据分析；c. 根据数据分析结果，判断被测元件是否合格。
四、注意事项1. 在连接和操作过程中，避免造成电桥或被测元件的损坏；2. 避免测试环境中的干扰，如电磁干扰、静电干扰等；3. 注意测试参数的选择，确保测试结果的准确性；4. 定期进行校准和维护，确保测试仪器的正常工作；5. 根据实际需要，可进行多次测试并取平均值，提高测试结果的精确度。
五、总结本指导书详细介绍了LCR作业的步骤和注意事项，帮助操作人员正确使用LCR电桥进行测试，并准确解读测试结果。
LCR数字电桥作业指导书
文件编号发行版次页 码深圳**电子有限公司TQM-WI-005编 制程 永 明LCR数字电桥操作指导1/2生效日期2015/6/30（生产作业指导书）A/00审 批 适用于TH2810D 型LCR 数字电桥的操作、维修和管理。
3、操作步骤： 3.1、开机前检查：3.1.1、检查电源是否正常、夹具和电缆的选择是否正确。
1、目的：为了正确指导数字电桥LCR 的操作要领及注意事项。
2、范围：接。
3.2.3、根据被测元件的要求设置相应测试条件3.2.3.1、按频率键，根据元器件规格可选择100Hz 、120Hz 、1KHz 、10KHz 四个范围测试频率。
3.2.3.2、按参数键可选择L 、C 、R 和│Z │（复阻抗）。
3.2、操作步骤：3.2.1、插上电源插头，将面板电源开关按至“ON ”，显示窗口应有不断翻动的数字显示，否则重新启动电 源。
预热15分钟，待机内达到热平衡后，方可进行测试。
3.2.2、根据被测元件选用合适的测试夹具或测试电缆。
选用测试电缆时应保证HD 、HS 、LD 、LS 在末端短 3.2.3.3、按电平键，可选择0.3V 或1V 测试电平。
3.2.3.4、按等效键，可选择串联或者并联两种等效方式输出测试结果，对于低值阻抗元件（高值电容、低值 电感）使用串联等效电路，对于高值阻抗元件（低值电容、高值电感）使用并联等效电路。
3.2.4、电路清零设置含义如：L（单位uH、mH、H）----对应副参数Q（品质因数） C（单位pF、nF、uF）----对应副参数D（损耗因数）R/│Z│（单位Ω、K Ω、M Ω）----对应副参数Q（品质因数） 当锁定键处于ON时可使量程锁定。
3.2.4.1、按电清零键一次，仪器显示“CLEAR ”和“SH ”，按启动键执行清“0”时需将测试端短路。
3.2.4.2、按电清零键两次，仪器显示“CLEAR ”和“OP ”，按启动键执行清“0”时需将测试端开路。
LCR电桥使用说明书
内容页次安全标示 (ii)1. 介绍 (1)2. 使用前注意事项…….…………………………………………2-1.包装之拆卸………………….……………………………..2-2.工作电压之检查…………………..……………………….2-3.工作环境……………………………………..…………….2-4.仪器安装位置………………….…………………………..2 2 2 2 23. 面板之功能介绍 (3)仪器操作…………….………………………………...….……4-1.归零………………………………………………………... 4-2.功能选择…..………………………………………………. 4-2-1.主从显示..…….…………………….…………………4-2-2.并/串联等效电路……………………………………... 4-2-3.测量显示………………………………………………4-2-4.标称值……………………………………….………... 4-2-5.测量速度之选择…………………………….………... 4-3.设定条件…..……………………………………………….7 7 9 9 10 11 12 14 154.4-3-1.偏压………………………………………….………... 4-3-2.测试频率………………………………………………4-3-3.D/Q 之ppm单位……………………………….……4-3-4.测试电压………………………………………….…... 4-3-5.固定电压源………………………….………………... 4-3-6.测试范围固定…………………………………………4-3-7.平均次数…………………………………..………….. 4-3-8.记忆功能…………………………………..………….15 17 17 19 19 19 21 235. 校正 (26)6. 规格 (36)7. 讯息代码 (43)8. 一般维修 (44)8-1.清洁方法............................................................ 8-2.电池更换............................................................ 8-3.故障维修 (44)4445安全标示以下之各种安全术语可能会出现在这本操作手册或是本产品上：警告：表示产品在某一确认情况下或是在实际应用上之结果可能会对人体产生伤害甚至于造成生命之损失。
金科 精密LCR数字电桥 使用说明书
使用说明书OPERATION MANUAL精密LCR数字电桥安全警告:在使用操作和维护本仪器的任何过程中，务必遵守各项安全防护措施。
如果忽视和不遵守这些安全措施及本手册中的警告，不但会影响仪器性能，更可能导致仪器的直接损坏，并可能危及人身安全。
对于不遵守这些安全防范措施而造成的后果，优高电子科技有限公司不承担任何后果。
仪器接地本仪器为I 类安全仪器，连接电源时，请确认电源插座含有接地线。
如未接地，则机壳上有带静电或感应电及来自电源入口电击的危险，可能会造成人身伤害！ 触电危险操作，测试与与仪器维护时谨防触电，非专业人员请勿擅自打开机箱，专业人员如需更换保险丝或进行其它维护，务必先拔去电源插头，并在有人员陪同情况下进行。
即使已拔去电源插头，电容上电荷仍可能会有危险电压，应稍过几分钟待放电后再行操作。
请勿擅自对仪器内部电路及元件进行更换和调整！输入电源请按本仪器规定的电源参数要求使用电源，不符合规格的电源输入可能损坏本仪器。
更换保险丝请使用相同规格远离爆炸性气体环境电子仪器不可以在易燃易爆气体环境中使用，或者在含有腐蚀性气体或烟尘环境中使用，避免带来危险。
其它安全事项请不要向本仪器的测试端子以及其它输入输出端子随意施加外部电压源或电流源。
使用外部偏置电流源或电压源测试时，必需有隔离措施。
带电器件务必放电后再进行测试。
目录使用说明书 (I)目录 (I)第1章准备使用 (1)1.1检查装运 (1)1.2检查电源 (1)1.3安装保险丝 (1)1.4连接电源线 (1)1.5环境要求 (2)1.6启动仪器 (2)1.7使用夹具 (2)第2章概述 (3)2.1前面板介绍 (3)2.2后面板介绍 (5)2.3显示区域介绍 (6)2.4基本操作指南 (7)第3章测量显示 (8)3.1<测量显示>页面 (8)多参数显示 (8)关闭显示 (9)监控显示 (9)小数位锁定 (10)量程设置(RANGE) (10)测试频率(FREQ) (11)测试电平(LEVEL) (11)测量速度(SPEED) (12)直流偏置(BIAS) (12)快捷清零 (12)3.2<分选显示>页面 (13)显示信息 (14)档比较(BIN CMP) (14)档计数(COUNTER) (14)3.3<通过测试>页面 (15)显示信息 (15)3.4<列表扫描>页面 (16)显示信息 (16)扫描模式 (17)不合格时 (17)3.5<图形扫描>页面 (17)显示信息 (18)工具 (18)第4章测量设置 (20)4.1复位测量设置 (20)4.2<测量设置>页面 (20)触发模式(TRIG) (22)触发延时(TRG DLY) (22)输出阻抗(SRC IMP) (22)平均次数(AVG) (23)自动LCR(AUTO LCR) (23)自动电平控制(ALC) (24)直流隔离(DCI ISO) (24)偏置源(BIAS SRC) (24)电压监视(VAC MON) (24)电流监视(IAC MON) (25)偏差模式(DEV) (25)偏差参考(REF) (25)步进延时(STEP DLY) (26)直流源(DC SOUR) (26)工具(TOOL) (26)4.3<极限设置>页面 (26)容限模式(TOL MODE) (27)顺序模式(SEQ MODE) (29)标称值(NOM) (29)参数交换(FUNC) (30)比较模式(CMP MODE) (30)公差模式(TOL MODE) (30)档比较(BIN CMP) (30)辅档开关(AUX BIN) (31)极限数据 (31)工具(TOOL) (31)4.4<用户修正>页面 (31)引用修正数据 (32)开路修正(OPEN) (33)短路修正(SHORT) (33)负载修正(LOAD) (34)电缆长度(CABLE) (34)通道模式(CH MODE) (34)修正参数(FUNC) (34)指定频率点修正 (35)工具(TOOL) (36)4.5<列表设置>页面 (36)编号 (37)参数 (37)频率 (37)电平 (37)偏置及直流源 (38)步进延时 (38)比较极限 (38)4.6<图形设置>页面 (38)扫描模式(MODE) (39)扫描始点(START) (40)扫描终点(STOP) (40)设定坐标范围 (40)工具(TOOL) (40)第5章系统配置 (42)5.1<系统设置>页面 (42)仪器功能(MAIN FUNC) (43)合格讯响(PASS ALARM)、失败讯响(FAIL ALARM) (43)显示风格(SKIN) (43)语言(LANGUAGE) (43)按键音(KEY SOUND) (44)密码(PASSWORD) (44)保存类型(SAVE TYPE) (44)配置系统时间 (44)HDL触发边沿(HDL TRIG EDGE) (45)HDL输出模式(HDL OUTPUT) (45)HDL延时(HDL DELAY) (45)总线模式(BUS MODE) (45)总线地址(BUS ADDR) (45)波特率(BAUD RATE) (46)多机模式(MULTI MODE) (46)数据发送(FETCH MODE) (46)数据保存(SAVE DATA) (46)偏置源（BIAS SOURCE） (46)工具(TOOL) (47)5.2<固件升级>页面 (47)第6存储与调用 (49)6.1存储系统概述 (49)存储功能 (49)调用功能 (49)存储媒体类型 (49)U盘文件结构 (49)6.2快捷保存到U盘 (50)将测量结果保存到U盘 (50)将屏幕快照保存到U盘 (51)6.3<文件列表>页面 (52)浏览文件 (52)操作文件 (52)第7章技术指标 (54)7.1测量精度 (54)7.2性能测试 (58)7.3通用指标 (61)附录A远程控制 (62)A.1RS232C远程控制系统 (62)RS232C参数 (63)A.3USB远程控制系统 (63)A.4数据格式 (65)附录B HANDLER接口 (67)B.1基本信息 (67)技术参数 (67)B.2信号线定义 (68)B.3时序图 (70)分选测量输出时序图 (70)列表扫描时序图 (71)B.4电气特征 (72)HANDLER接口板 (72)直流隔离输出 (73)直流隔离输入 (74)第1章准备使用感谢您购买和使用我公司产品，在您使用本仪器前请首先根据随机的装箱清单进行检查和核对，若有不符请尽快与我公司联系，以维护您的权益。
LCR数字电桥测试仪操作指导书
文件制修订记录1.0目的/Aim:1.1为LCR数字电桥测试仪操作提供作业指导书，确保LCR数字电桥测试仪对元件电感量、电容量、电阻值、复阻抗模、品质因数和耗角切值的测量精度。
2.0参考文件/Reference Instruction:2.1 LCR数字电桥使用说明书3.0设备/材料/ Equipment/Material:3.1TH2811B数字电桥测试仪(需权威计量部门定期校验并在一定的期限范围内使用)。
4.0准备/要求/Prepare/Requirement:4.1打开电源开关，A、B显示窗口应有不断翻动的数字显示，否则重新启动电源。
开机预热10分钟后, 进行测试。
4.2 将测试夹具连接在面板的HD、HS、LS、LD的四个测试端子上,且将HD与HS、LD与LS短接.对具有屏蔽外壳的被测件,应把屏蔽与仪器接地端相连。
4.3 测试信号频率：根据被测元件的要求，按频率键选择100Hz、1KHz、10KHz 三个频率。
4.4显示方试：按显示键选择直读和△%..直读时仪器以五位数值显示主参数,按参数键选择L、C、R、│Z│A显示窗直接显示数值. 在△%状态进行测量时，拨盘数据为主标称值。
4.5量程保持：将需批量测试的一元件插入测试夹具，待数据稳定后按保持键,保持指示灯ON亮,仪器量程锁定于当前量程。
4.6等效方试：按等效键选择串联或并联,一般对低阻抗元件(低值电容和高值电感)使用并联等效电路.对高值阻抗元件（低值电容和高值电感）使用串联等效电路。
4.7清零功能：按清零键,仪器A显示窗显示”CLEAR”,B显示窗显示”SH”按启动键,仪器进行短路清零,A窗口显示”CLEAR,”B窗口显示”OP”再按启动键.仪器用行开路清零,仪器退出清零状态。
5.0安全/维护/Safety/Maintenance:5.1 应使用仪器随机附带的专用测试电缆或测试夹具,以保证测量的准确性。
5.2 仪器测试夹具或测试电缆应保持清洁,夹具弹簧片调至适当的松紧程度。
LCR数字电桥操作指导书
有限公司
文 件 编 号
EM-006 A0 第 1/3 页
LCR 数字电桥操作规范
版 页
次 数
修 订 履 历
版 次
A0
日 期
修 改 摘 要 (Excerpts)
初版建立
备 注
核
订
梁剑光
2017 年 1 月 27 日
公布实施日期：2017 年 1 月 28 日
年 月 日
2017 年 1 月 26 日
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
3
/
3
页
3.2.2．按“LCR”键选择 L，C 和 R。 3.2.3 副参数(品质因数 Q 和损耗角 D)则随着选择“LCR”自动转换：C－D，L－Q，R－Q。 3.3 实施测量： 用测试夹夹住被测零件（注意:有极性的不能把极性接反） ，进行测试。 4.0 注意事项： 4.1 选对测试条件，不然测试参数相差悬殊。 4.2 本仪器必须在恒温 20~26℃条件下测试，否则测试结果相差太大。
有限公司
主 题
LCR 数字电桥操作规范
主办单位
品质部
第
2
/
3
页
1.目的： 制订本指导书，使数字 LCR 电桥操作有依可据； 2.范围：本数字 LCR 电桥； 3.使用介绍： 3.1 开机预热 插上电源插头，打开电源开关，预热 10 分钟,待机内达到热平衡后，进行正常测试。 3.2 清“0”校准： 按“清零”键，将测试表笔相互短接，仪器显示器 A 区显示“CLEAR” ，显示器 B 区显示“SH”(short)。 将测试夹短接(夹在一起)，按“清零”键，仪器短路清“0” ，然后 A 显示“CLEAR” ，B 显示“OP” （open） 。 将仪器测试夹开路，按“清零”键，仪器开路清“0”后退出清“0”状态。 注：若测试夹短路或开路不可靠，按了清零键后，仪器不进行清“0”操作直接退回测试状态。 3.2 测量条件选择 根据被测零件选择相应的频率、方式和零件类型（L、C、R） 3.2.1 频率：按“频率”键，依规格书要求选择频率（100HZ、1KHZ、10KHZ） ，无要求时，按下表选 取（因本仪器不提供 120HZ 的频率，当测量条件为 120HZ 时，近似选 100HZ） 。
LCR电桥测试仪操作指引
LCR电桥测试仪操作指引1.仪器准备(1)确保仪器处于稳定的工作环境，远离干扰源。
(2)检查电源电压是否符合仪器要求，接通电源并打开仪器的电源开关。
(3)启动仪器并等待仪器初始化完成。
2.连接被测件(1)根据被测件的类型选择合适的测量夹具，确保夹具与被测件接触良好。
(2)将夹具的接线引出口与仪器的测试引脚相连，确保连接稳固。
(3)检查连接是否正确，没有接错引脚。
3.设置测量参数(1)使用仪器面板上的菜单按钮进入设置界面。
(2)根据被测件的类型选择相应的测量模式，例如电感、电容或电阻。
(3)根据实际需要设定额定值范围和测量精度。
(4)确认设置并返回测量界面。
4.进行测量(1)通过仪器面板上的选项或软键盘输入被测件的基本参数，例如电感的感值、电容的容值等。
(2)点击"开始测量"按钮，仪器开始进行测量。
(3)等待测量完成，并注意仪器面板上的指示灯和数值显示。
5.记录测量结果(1)在测量完成后，记录仪器显示的测量数值。
(2)如果需要，可以按下仪器面板上的保存按钮将测量结果保存到仪器内部存储器或外部存储介质。
(3)根据需要打印测量结果或导出到计算机进行后续处理。
6.断开连接(1)测量完成后，断开夹具与被测件的连接。
(2)断开夹具与仪器测试引脚的连接。
(3)断开仪器的电源，并将测试引脚与夹具收好，以便下次使用。
7.仪器维护(1)定期清洁仪器外壳和面板，确保仪器正常工作。
(2)避免仪器受到强磁场或高温环境的影响。
LCR电桥测试仪操作指引的上述步骤可帮助用户正确且有效地使用LCR电桥测试仪进行测量，提高测量效率和准确性。
用户在操作测试仪前，应仔细阅读仪器说明书，并根据实际需要进行适当的调试和设置，以获得准确的测量结果。
同时，用户还应注意对仪器进行正确的维护和保养，以延长仪器的使用寿命。
LCR数字电桥操作指导书
1. 目的:
为了使实验仪器操作方法规范，确保实验结果正确，延长仪器使用寿命，特制定本作业指导书.
2. 范围：
本作业指导书适用该仪器的使用操作
3. 职责：
工艺组: 负责仪器定期校验
实验室：负责仪器设备保养，作业指导书编写. 使用者：按照作业指导书使用仪器
4. 作业内容：
4.1. 仪器参数
4.1.1. 可测量参数:电感量 L 、电容量 C 、电阻 R 、品质因素 Q 、损耗角正切值 D. 4.1.2. 测量速度:快速8次/秒,慢速4次/秒, 低速2次/秒. 4.1.3. 测试信号电平 Vrms （有效值）：0.1V/0.3V/1.0V±
4.2. 功能键说明
1.电源开关:按下，电源接通；弹出，电源断开
2.主参数指示: 指示当前测量主参数（L 、C 、R ） ，设定仪器测量等效电路，一般选择串联等效电路
3.参数显示:显示 L 、C 、R
4.主参数单位:指示当前测量主参数单位（如 pF 、nF 、μF 、H 、mH 等）.
5.副参数显示:显示损耗 D 或品质因素 Q
6.副参数指示:指示当前测量副参数（D 、Q ）
7.速度键: 快速8次/秒,慢速4次/秒, 低速2次/秒.
8.接地端:用于被测元件之屏蔽地.
9.频率键 : 设定加于被测元件上的测试信号频率是 50Hz 、60Hz 、100Hz 、120Hz 、1kHz 、10kHz 、20kHz 、40kHz 、50kHz 、100kHz 。
10.电平键:每按一下，选择一种测试电平，分别在（0.1、0.3、1.0）V 三种电平中循环.
1
2
3
4
5 6
7
9
8
10
11
13
12。
HG2810A宽频LCR数字电桥操作指导书
文件编号制定日期版 次页 次序号版本制定日期变更内容序号版本制定日期变更内容制定人/日期审核人/日期核准人/日期1A02018/5/16原始发行文件名称HG2810A宽频LCR数字电桥操作指导书第1页/共1页 1.1将LCR电源线连接上电源插座，打开电源开关，仪器显示屏上应当亮起并且有数值跳动。
1.2根据实测试件，选用合适的测试夹具或测试电缆，检查治具是否连接好。
1.3开机后，仪器处于初始化状态，一般需要预热5分钟，待机内达到热平衡后，方可进行正常测试。
1.4根据需要测试的元件进行参数设置，例如：电容测试，将白条区域用软键调至CS-D、CS-Q、CS-RS,再将显动，最后用测试夹将电容两端夹住，此时LCD屏上显示测试数值。
1.5做测试时，使用者应根据被测件的测试标准或使用要求按“频率键”选择相应的测量频率，可选择（调试可用白条上显示“++” “+” “-” “--”进行粗调与细调）1.6使用量程锁定功能应首先将需批量测试元件中的一只合格品插入测试夹具，在自动测量状态下，待数据稳定无误后按量程键，使“锁定”灯亮，设定便完成了。
1..7仪器以五位数值显示主参数，使用参数键选择L、C、R，单位如下：测试参数为：电容器 C: CS-D CS-Q CS-RS C: pF、nF、uF 电感器 L: LS-D LS-Q LS-RS L：uH、mH、H阻抗 R/Z: R-X G-B Z-0 R: Ω、KΩ、MΩ1.8本仪器通过对存在于测试电缆或测试夹具上的杂散电阻清除以提高仪器测试精度，这些阻抗串联或并联形式叠加在被测器件上，清“0”功能便是将这些参数测量出来 ，并将其存储于仪器中，在元件测量时自动将其减掉，从而保证仪器测试的准确性。
1.9测试电容时，先将夹具或电缆开路，按“清零”键，待LCD显示为0.0.0时方为校验完毕。
1.10测电阻、电感时，用短、粗裸体导线短路夹具或将两个测试表笔头夹在一起进行短路，再按“清零”键，待LCD（显示屏）显示为0.0.0时方为校验OK2.注意事项:2.1.在测试前对夹具进行一些必要的检查,查看测试线与仪器连接部位有无松动,以保证测试稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
为得到精确的测量，测量前要进行开路和短路的自校。开路清零功能够消除与被测元件并联的杂散导纳如杂散电容的影响，短路清零能够消除与被测元件串联的剩余阻抗如引线电阻或引线电感的影响。
1.LCR数字电桥自校清零时间每天使用前进行清零。
LCR数字电桥
（
一、目的
规范LCR数字电桥的使用。
二、适用范围
适用于本公司LCR数字电桥TH2810D和TH2817B操作、校准。
三、职责
检验员负责基本的测试调节与维护，并作校准记录。
四、主要技术指标
1.测试频率：50Hz、60Hz、100Hz、120Hz、1kHz、10kHz、50kHz、100kHz；
2.测试电平：1.0V、0.3V、0.1V；
3.测量参数：L-Q、C-D、R-Q、Z-Q；
4.测量准确度：0.1%；
5.测量速度：快速、中速、快速
6.等效方式：串联、并联；
7.显示位数：主要参数5位，副参数5位。
五、操作规范
1.TH2810D参数设置
项目
电容测试
电感测试
备注
主参数：
C
L
测试电平：
1.0V
2.仪器清零前准备，设备处于测试装态，准备短路片1片。
3.TH2810D清零
a)仪器处于测试状态，按下SHIFT键。
b)按下CLEAR键选择清零功能。
c)按下ENTER键开始清零测试，如果当前夹具处于开路装态，则进入开路清零；如果处于短路状态，则进入短路清零。
d)仪器对清零测试结果进行自动判别，如果清零结果不正确，直接退出清零操作返回测试状态。如果清零结果正确，LCD副参数显示区显示“PASS”字符。
5.实施重新检测。
e)清零结束后，按ESC键取消清零功能返回测试状态。
4.TH2817B清零
a)开路清零
b)短路清零
六、运行检查发现异常时的处理
1.立即停止该设备的检测活动；
2.查明设备异常的原因，如不能自修，则应送国家授权的计量测试检定机构进行维修检定；
3.品质部组织相关人员追查使用该设备检测的产品流向；
4.评价以往检测结果的有效性，确定需重新检测的范围；
0.3V
频率：
1KHZ
10KHZ
或依据技术条件
等效方式：
PAR（并联）
SER（串联）
测试速度：
MED（中速）
MED（中速）
2.TH2817பைடு நூலகம்参数设置
项目
电容测试
电感测试
备注
主参数：
CP
LS
测试电平：
1.0V
0.3V
频率：
1KHZ
10KHZ
或依据技术条件
测试速度：
MED（中速）
MED（中速）
六、校准办法
