开口三角电压升高及三相不平衡解决方法 (1)
三相不平衡解决方案
三相不平衡解决方案
《三相不平衡解决方案》
三相不平衡是指电力系统中三相电路中的电压或电流不平衡，这种情况可能导致电气设备的损坏、能源浪费和安全隐患。
因此，解决三相不平衡问题对于电力系统来说是非常重要的。
一种解决三相不平衡问题的方法是通过使用平衡变压器。
平衡变压器可以通过调节相位和电压来实现三相不平衡的补偿。
另一种方法是使用静态无功补偿装置。
这些装置能够通过改变电压和电流的相位角度来进行补偿，从而实现三相不平衡的解决。
此外，定期进行系统的维护和监测也是解决三相不平衡问题的关键。
定期检查电力系统中的电压和电流是否平衡，及时发现和解决不平衡问题可以帮助保护设备、提高能源利用效率并确保系统的安全稳定运行。
同时，调整系统中的负载分布也是解决三相不平衡的有效途径。
通过平衡系统中的负载，可以减少不平衡现象的发生，并提高系统的稳定性。
总之，解决三相不平衡问题需要多种手段的结合应用。
通过使用平衡变压器、静态无功补偿装置、定期维护检查以及调整负载分布等方法，可以有效地解决三相不平衡问题，保障电力系统的稳定和安全运行。
三相不平衡怎么办？老师傅教你三招搞定
三相不平衡怎么办？老师傅教你三招搞定三相不平衡是电能质量的一个重要指标，虽然影响电力系统的因素有很多，但正常性不平衡的情况大多是因为三相元件、线路参数或负荷不对称。
由于三相负荷的因素是不一定的，所以供电点的三相电压和电流极易出现不平衡的现象，损耗线路。
不仅如此，其对供电点上的电动机也会造成不利的影响，危害电动机的正常运行。
因此，如果三相不平衡超过了配电网可以承受的范围，那么整体的电力系统的安全运行就会受到影响。
三相不平衡的基本概念图例：理想的三相波形图与不平衡时的三相波形图三相电流不平衡度计算方法一般有以下常用的两个公式：不平衡度%=（最大电流-最小电流）/最大电流×100%不平衡度%= （MAX相电流-三相平均电流）/三相平均电流×100%举个例子：三相电流分别为IA=9A IB=8A IC=4A，则三相平均电流为7A，相电流-三相平均电流分别为2A 1A 3A，取差值最大那个，故MAX （相电流-三相平均电流）=3A，所以三相电流不平衡度=3/7。
引起三相不平衡的原因有哪些？引起三相电压不平衡的原因有多种，如：单相接地、断线谐振等，运行管理人员只有将其正确区分开来，才能快速处理。
1. 断线故障如果一相断线但未接地，或断路器、隔离开关一相未接通，电压互感器保险丝熔断均造成三相参数不对称。
上一电压等级线路一相断线时，下一电压等级的电压表现为三个相电压都降低，其中一相较低，另两相较高但二者电压值接近。
本级线路断线时，断线相电压为零，未断线相电压仍为相电压。
2. 接地故障当线路一相断线并单相接地时，虽引起三相电压不平衡，但接地后电压值不改变。
单相接地分为金属性接地和非金属性接地两种。
金属性接地，故障相电压为零或接近零，非故障相电压升高1.732倍，且持久不变；非金属性接地，接地相电压不为零而是降低为某一数值，其他两相升高不到1.732倍。
3. 谐振原因随着工业的飞速发展，非线性电力负荷大量增加，某些负荷不仅产生谐波，还引起供电电压波动与闪变，甚至引起三相电压不平衡。
三相不平衡的治理及改善措施
三相不平衡的治理及改善措施三相不平衡的治理及改善措施三相不平衡的危害1、三相负荷不平衡影响设备的运行出力，发电机设备容量设计是按三相负荷条件来确定的，如果三相负荷不平衡，设备容量只能以三相负荷中最大一相为限，因此设备出力降低。
2、三相负荷不平衡，中性线就有电流通过，低压供电线路损耗增大。
3、三相负荷不平衡，造成三相电压不对称，使中性点电位产生位移。
三相中哪相负荷大，哪相电压就降低，而负荷小的相电压升高。
为此，如果控制中性线电流不超过20％，则中性点位移不会造成三相电压的严重不对称。
规程要求电流不平衡度β不得大于20%，计算公式为β=(Imax-Icp)/Icp×100%（式中Imax为最大电流，Icp为平均电流）。
4、中性电流过大，使配电变压器运行温度升高，严重时会将变压器烧坏。
当中性线电流过大时，零序电流所产生的零序磁通会在油箱壁及钢结构件中通过，引起较大的损耗，从而使配电变压器运行温度升高。
绝缘油和绝缘材料长期受到高温影响，变压器寿命会缩短，严重的甚至烧坏。
5、三相负荷不平衡造成三相电压不平衡，影响电动机的输出功率，并使绕阻温度升高。
三相电压不平衡时，在异步电动机定子中便产生了一个逆序旋转磁场，电动机在顺逆两序旋转磁场的作用下运行，由于顺序旋转磁场比逆序旋转磁场大，故电动机的旋转方向仍与顺序相同。
逆序磁场的存在，产生了较大的逆序方向的制动力矩，使电动机输出功率减小，又由于转子阻抗小，产生逆序电流大，使绕组温度升高，减小了电动机的使用寿命。
异步电动机的转矩与端电压的平方成正比，电压降低10％，转矩降低19％，满载时电流增加11％，温度升高6％～7％。
6、三相负荷不平衡，使有的相电压高，另外的相电压降低，这对照明中大量使用白炽灯也会产生不良影响，当端电压降低5％时，其光通量将减少18％，照度降低，而端电压升高5％，灯泡寿命减少一半，灯泡消耗量将剧增。
电压的高低还会使家用电器过压或欠压保护不能正常工作使用，国家标准规定：“企业内部供电电压偏移允许值，一般不超过额定电压±5％”。
压变中性点加装消谐电阻后二次侧开口三角两端电压升高原因及解决办法
附图1电磁式压变结构示意图附图4 0Y 结线压变一次绕组电流分布图附图2 压变励磁特性图附图 3 尖顶波分解图关于压变一次侧加装消谐电阻后二次开口三角电压升高的原因及解决办法 最近，一些用户的压变在安装了本公司生产的LXQ Ⅱ型消谐电阻器后，发现压变开口三角两端电压升高很多，少数多达10~15V 。
拆除消谐器后，开口三角的电压升高现象消失，因此认为是消谐电阻器的问题。
下面对压变安装消谐器后，为什么开口三角两端电压会升高，产生电压升高很多的原因在哪里，采用哪些办法能够解决这些问题。
１ 零序回路中的三次谐波电流消谐电阻器安装在压变中性点与地之间，消谐电阻上的电压是由压变励磁电流产生的，因此首先要分析励磁电流的波形。
1.1 电磁式压变励磁电流的波形电磁式压变是由带有铁芯的绕组构成（如附图1）。
由于铁芯伏安特性具有非线性特征，当一次绕组接入电压所产生的磁通超过饱和点时，绕组中励磁电流m I 呈尖顶波状（如附图2）。
若将尖顶波分解，可得基波及高次谐波。
高次谐波中以三次谐波含量最高（如附图3）。
由此可见，在压变制作时，所取磁通密度的高低（即铁芯的质量与用量）决定了谐波含量的多少。
1.2 基波和三次谐波的向量和当0Y 结线的压变接入三相对称电压∙AU 、∙BU 、∙CU 时，流过三相压变一次绕组0Y 结线的励磁电流为∙AmI 、∙BmI 、∙CmI ，流过中性点的电流为∙0I （如附图4）。
附图5 励磁电流基波向量图附图6 励磁电流三次谐波向量图励磁电流可分解成基波和三次谐波，若基波的模m I 1相同，故m Am I I 11=∙0°， m Bm I I 11=∙-120°m Cm I I 11=∙120°。
则流过中性点的基波电流∙10I =m I 1 0° +m I 1 -120° +m I 1 120° =0（如附图5）而三相电路中三次谐波的角差为零度，即： m Am I I 33=∙3⨯0°= m I 3 0° m Bm I I 33=∙ 3⨯(-120°) = m I 3 -360° =m I 3 0° m Cm I I 33=∙ 3⨯120° = m I 3 360° =m I 3 0° 流过中性点的三次谐波电流=∙30I m I 3 0°+ m I 3 0° +m I 3 0° = 3⨯m I 3 0°（如附图6）由上述分析可知：若三台压变伏安特性完全相同，仍有一定的三次谐波电流通过消谐电阻，在消谐电阻上产生一定的三次谐波电压。

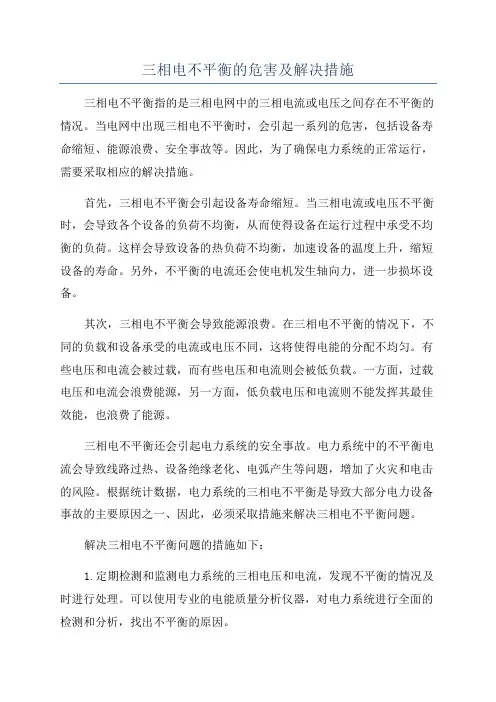

三相电不平衡的危害及解决措施
三相电不平衡的危害及解决措施三相电不平衡指的是三相电网中的三相电流或电压之间存在不平衡的情况。
当电网中出现三相电不平衡时，会引起一系列的危害，包括设备寿命缩短、能源浪费、安全事故等。
因此，为了确保电力系统的正常运行，需要采取相应的解决措施。
首先，三相电不平衡会引起设备寿命缩短。
当三相电流或电压不平衡时，会导致各个设备的负荷不均衡，从而使得设备在运行过程中承受不均衡的负荷。
这样会导致设备的热负荷不均衡，加速设备的温度上升，缩短设备的寿命。
另外，不平衡的电流还会使电机发生轴向力，进一步损坏设备。
其次，三相电不平衡会导致能源浪费。
在三相电不平衡的情况下，不同的负载和设备承受的电流或电压不同，这将使得电能的分配不均匀。
有些电压和电流会被过载，而有些电压和电流则会被低负载。
一方面，过载电压和电流会浪费能源，另一方面，低负载电压和电流则不能发挥其最佳效能，也浪费了能源。
三相电不平衡还会引起电力系统的安全事故。
电力系统中的不平衡电流会导致线路过热、设备绝缘老化、电弧产生等问题，增加了火灾和电击的风险。
根据统计数据，电力系统的三相电不平衡是导致大部分电力设备事故的主要原因之一、因此，必须采取措施来解决三相电不平衡问题。
解决三相电不平衡问题的措施如下：1.定期检测和监测电力系统的三相电压和电流，发现不平衡的情况及时进行处理。
可以使用专业的电能质量分析仪器，对电力系统进行全面的检测和分析，找出不平衡的原因。
2.进行负载均衡。
根据电能质量分析的结果，可以调整电力系统中各个负载的接入方式，使各个负载平均分布，降低三相电不平衡。
3.安装三相电流互感器或电流差动保护装置。
三相电流互感器可以实时监测电力系统中三相电流的大小和不平衡度，并及时提醒操作人员进行处理。
电流差动保护装置可以感知不平衡电流，并迅速切断供电，保护设备和人员的安全。
4.安装无功补偿装置。
无功补偿装置可以在电力系统产生无功电流时进行调节，提高电力系统的功率因数，减少电力系统的负荷不平衡。
PT开口三角电压异常分析
PT开口三角电压异常分析
开口三角电压异常是指在三相交流电路中，三相电压中的一个相电压
突然变为零，形成一个开口的三角波形。
这种异常情况可能会导致设备损坏、电网稳定性下降等问题，因此需要进行详细的分析和解决。
开口三角电压异常的原因多种多样，以下是一些可能的原因和解决方法：
1.电源故障：电源的故障可能导致电压异常。
可以检查供电电压是否
稳定，若发现供电电压波动大，可以考虑更换电源或进行电源稳压。
2.线路故障：线路的故障也可能导致电压异常。
可以检查线路连接是
否牢固，是否有松动或腐蚀现象。
如果有问题，需要及时修复或更换线路。
3.电源开关故障：电源开关的故障可能导致一些相电压为零。
可以检
查电源开关的工作状态，如果发现异常，需要及时修复或更换开关。
4.负载不平衡：负载不平衡也是一种导致开口三角电压异常的原因。
可以通过平衡负载或重新分配负载来解决问题。
6.电压传感器故障：电压传感器的故障可能导致测量数据异常。
可以
检查传感器的连接是否正常，若发现异常，需要及时修复或更换传感器。
以上是一些常见的开口三角电压异常的原因和解决方法。
在进行分析时，需要充分考虑以上可能的原因，并进行逐一排除和修复。
同时，还需
要注意安全问题，在处理电压异常时，必须断开电源并进行相关安全措施。
造成三相电压不平衡的原因及治理方法！
造成三相电压不平衡的原因及治理方法！三相不平衡：是指在电力系统中三相电流（或电压）幅值不一致，且幅值差超过规定范围。
中性点不接地系统的电压不平衡的原因有很多种，最常见的有高低压侧断线（保险丝熔断）、一次系统接地，也有一些特殊原因，如三相负荷不平衡，中性点安装的消弧装置故障引起。
1.低压二次断线（保险熔断）造成三相电压不平衡变电低压二次断线（保险熔断）时，熔断相电压降低，但不为零，其余两相为正常电压，三相向量角差为120度，但因为一次三相电压平衡，开口三角形不会产生不平衡电压，不会发出接地信号，这点可以作为判断电压互感器高压或低压保险熔断的重要依据。
2.高压侧断线（保险丝熔断）造成三相不平衡中性点不接地系统电压不平衡，可能是由于高压侧断线（保险熔断）造成，由于PT还会有一定的感应电压，熔断相电压降低，但不为零，其余两相为正常电压，三相两两向量角差为120度，因断相造成三相电压不平衡，开口三角处也会产生不平衡电压，输出零序电压。
例如：A相高压保险丝烧断，矢量合成结果见下图。
零序电压大约为33V左右，能起动接地装置，发出接地信号。
3.发生金属性接地造成三相电压不平衡当线路或带电设备上某点发生金属性接地时（如A相），接地相与大地同电位，其它量正常相（B、C相）的对地电压数值上升为线电压，产生严重的中性点位移。
中性点位移电压的方向与接地相电压在同一直线上，与接地相电压方向相反，大小相等，如下图。
因发生金属性接地并不仅仅限于输电线路，还应该包含变电站的一次运行设备，当线路拉路检查完仍未能消除接地故障，则应怀疑到本变电站设备有接地，例如避雷器、电压互感器、甚至变压器接地。
同时金属性接地也存在两条出线同时存在不同相金属性接地的情况，也为运维人员查找接地故障带来困难。
4.三相负荷的不对称造成三相电压的不平衡三相负荷的不对称也会造成三相电压的不平衡现象，较多出线在一些比较薄弱的区域电网。
而造成三相负荷的不对称的原因可能有以下几个：（1）出线回路缺相运行，这对电压影响较大。
三相电不平衡的调整方法
三相电不平衡的调整方法
三相电不平衡是指三相电源各相的电压不相等或相位不相等。
如果三相电不平衡，会导致电动机、电器等设备的效率降低、寿命缩短，甚至会引起设备故障或损坏。
以下是一些调整三相电不平衡的方法：
1. 调整负载分布：将三相负载均衡地分配到三相电源上，可以减少三相电不平衡的程度。
可以通过调整电器的位置、增加或减少负载等方式来实现。
2. 使用平衡电抗器：平衡电抗器可以在三相电路中产生一个与不平衡电流相反的电流，从而抵消不平衡电流的影响，提高三相电的平衡性。
3. 使用三相变压器：三相变压器可以将不平衡的三相电源转换为平衡的三相电源，从而提高三相电的平衡性。
4. 使用无功补偿装置：无功补偿装置可以补偿无功功率，从而提高三相电的功率因数，减少三相电不平衡的程度。
教你如何判断与处理“三相不平衡”以及处理方法
教你如何判断与处理“三相不平衡”以及处理方法三相不平衡是指在电力系统中三相电流(或电压)幅值不一致，且幅值差超过规定范围。
由于各相电源所加的负荷不均衡所致，属于基波负荷配置问题。
发生三相不平衡即与用户负荷特性有关，同时与电力系统的规划、负荷分配、设备质量等因素有关。
判断三相不平衡的方法有很多种，其中一种方法是使用不平衡度公式计算三相电压或电流的不平衡度。
不平衡度指标为0时，表示电压或电流平衡，不平衡度指标越高，表示不平衡程度越严重。
如何判断三相不平衡？一是测三相线电流，三相线电流相等就说明三相平衡，三相线电流不相等，就说明三相不平衡，而且最大一相线电流与最小一相线电流差值越大，说明三相不平衡程度越严重。
二是测中性线（零线）电流，三相平衡的话，中性线无电流，中性线有电流就说明三相不平衡，中性线电流越大说明三相不平衡程度越严重。
三相不平衡时，要分别测主干线、次干线、分支线上的三相线电流，掌握各级线段上的不平衡程度，为处理三相不平衡提供依据。
三相不平衡是如何产生的？主要是单相负载在三相线上分配不均。
如何处理三相不平衡？重新分配各相上的单相负载，在分支线的配电箱或三级配电箱处，总之是可以分配单相负载的配电箱处或连接处，先测出三相线电流，然后把最大线电流一相上的负载，分出一部分接到最小线电流那一相上，尽可能使三相线电流差不多大。
然后在上一级配电箱（二级箱）处，测三相线电流的平衡程度，是否应下一级很小的三相不平衡度，累加成了很大的三相不平衡度。
例如下级分支线上都是A相比B相大10安培左右电流，由于多条分支线都是这种情况，结果在上一级累加成A相比B相大几十安培。
这就有必要在部分分支线上再适当调整，使最大电流出现在不同相上，到上一级汇集后使不平衡度降低。
总的要达到的效果是，从三级配电箱至二级配电箱再到一级配电箱，三相平衡程度要逐级提高，而不是逐级减小。
三相不平衡处理方法
三相不平衡处理方法
一、原因分析
1.供电系统的问题：例如供电电网电源电压不稳定、电压波动、电网故障等。
2.线路故障：例如电线接头处存在松动、断路、导线受潮等问题。
3.电源负载不平衡：例如电源供电给负载的分布不均匀、负载的用电方式不对称等。
二、处理方法
对于三相不平衡问题，我们可以根据具体情况采取以下一些措施进行处理：
1.均衡负载
负载不均衡是造成三相不平衡的重要原因之一、因此，首先要对电网的负载进行评估和均衡。
可以通过调整负载的用电方式、改进负载结构以及合理分布负载等方式实现负载均衡。
2.按需开启电源
当负载较大的时候，可以尽量减少其他不必要的负载开启，保持总体负载的均衡，从而减少三相不平衡的可能性。
3.优化电源供电
电源供电不稳定是导致三相不平衡的一个原因，因此可以通过改进电源供电的方式来解决这个问题。
例如可以增加变压器容量、改进电源线路等。
4.检查和修复电网故障
定期检查供电系统的设备和线路，及时发现和修复可能存在的故障，例如松动的接线、电线断路等。
这样可以有效地减少三相不平衡的发生。
5.使用三相不平衡自动补偿装置
6.确保设备运行正常
7.加强规范与监测
加强规范与监测是确保电力系统运行稳定的重要手段。
要建立相应的运行规范和监测机制，及时发现和处理电力系统中的问题，减少三相不平衡的发生。
总之，三相不平衡是电力系统中常见的问题，但是通过采取一系列合理的措施，可以有效地解决这个问题。
只有确保三相电压和电流的平衡，才能保证电力系统的稳定运行和设备的正常使用。
三相电压不平衡对开口三角保护的影响
其中 YA = YB = YC = - j 电容器两端的电压为
U CA U CB U CC
・ ・ ・
1 =Y XL - XC 0 0
YC UA - U 0 UB - U 0 UC - U 0
・ ・ ・ ・ ・ ・ ・
1 jYA
M =
_
0 0 1 jYC
( 2YA - YB - YC ) UA YA + YB + YC
第 31 卷 第 1期 2010 年 2 月
电力电容器与无功补偿 Vol . 31 No. 1 Power Capacitor & Reactive Power Compensation Feb. 2010
三相电压不平衡对开口三角保护的影响
姚 成 ,聂书群
1 2
・ YB [UB
-
( 2 YC - YB - YA ) U C YA + YB + YC ( 7)
・
]
・ UCB
UA YA +UB YB +UC YC )] - ( YA + YB + YC UA YA +UB YB +UC YC )] - ( YA + YB + YC ( 3)
・ ・ ・
・
・
・
从式 ( 7 ) 可以看出 , 当三相电容量与系统电 压均不平衡时 , 开口三角电压与两者均有关系 , 但 对两者变化的灵敏度有明显差别 , 可以将 Δ U分 别对电压与导纳求偏导数 。 开口三角电压对系统电压 (以 A 相为例 ) 求 偏导数 , 可得开口三角电压对于系统 ( A 相 ) 电压 变化的灵敏度 。
The Influence of Three 2pha se Unba lance Voltage on O pen 2delta Protection YAO Cheng , N I E Shu 2qun
三相电压不平衡的解决办法
三相电压不平衡的解决办法在三相四线制回中，当三相平衡的时候，线电压和相电压之间构成一个和谐的回路，零线上没有电流。
当负荷不平衡的时候，串联在线电压之间的两相负荷不一样大，但串联电路电流相等，于是负荷大的一相多余的电流就从零线走了。
如下图所示，A相接了一个灯，B 相接了两个灯，C相接了三个灯，A相的一个灯通过零线和B相两个灯串联接于AB 线电压，A相的一个灯也通过零线和C相三个灯串联接于AC线电压，A相的灯泡也不会烧，就是因为AB相多余负荷的电流从零线走了，如果零线断了，没有回路，A相的负荷瞬间就跳闸或烧毁，接着B相的负荷跳闸或烧毁，留下最大负荷的A相保持完好。
当负荷不平衡时，三相四线时总零线是不能断线的，否则就是严重事故。
引起三相电压不平衡的原因有多种，如：单相接地、断线谐振等，运管人员需要将其正确区分开来才能快速处理。
一、断线故障如果一相断线但未接地，或断路器、隔离开关一相未接通，电压互感器保险丝熔断均造成三相参数不对称。
上一电压等级线路一相断线时，下一电压等级的电压表现为三个相电压都降低，其中一相较低，另两相较高但二者电压值接近。
本级线路断线时，断线相电压为零，未断线相电压仍为相电压。
二、接地故障当线路一相断线并单相接地时，虽引起三相电压不平衡，但接地后电压值不改变。
单相接地分为金属性接地和非金属性接地两种。
金属性接地，故障相电压为零或接近零，非故障相电压升高1.732倍，且持久不变；非金属性接地，接地相电压不为零而是降低为某一数值，其他两相升高不到1.732倍。
谐振原因随着工业的飞速发展，非线性电力负荷大量增加，某些负荷不仅产生谐波，还引起供电电压波动与闪变，甚至引起三相电压不平衡。
谐振引起三相电压不平衡有两种：一种是基频谐振，特征类似于单相接地，即一相电压降低，另两相电压升高，查找故障原因时不易找到故障点，此时可检查特殊用户，若不是接地原因，可能就是谐振引起的。
另一种是分频谐振或高频谐振，特征是三相电压同时升高。
三相不平衡的原因故障判断和解决方法
三相不平衡的原因故障判断和解决方法造成三相不平衡的原因有多种，主要包括以下几点：
1.负载不平衡：当负载在三相系统中不均匀地分布时，会导致不平衡。
这可能是由于设备的工作特性不同、负载连接错误或负载变化引起的。
2.线路阻抗不一致：由于线路电阻、电感和电容等元件的差异，导致
电流在三相系统中不平衡。
3.电源供电问题：供电电网本身存在电压不平衡或相序错误，也会导
致三相不平衡。
一旦发现三相不平衡，需要进行故障判断和解决方法。
下面是一些常
见的处理方法：
1.将负载进行重新分配：通过重新安排负载来平衡三相电流。
可以通
过调整设备的操作方式、重新布置负载或更改负载连接来实现，以确保每
一相上的负载更加均衡，从而减少不平衡。
2.检查和修复线路问题：对线路的电阻、电感和电容等进行检查，找
出不平衡的原因，并修复或更换有问题的部件。
3.增加补偿设备：使用补偿设备来平衡三相电流和电压。
例如，可以
使用功率因数校正装置来提高功率因数，使用静态无功功率补偿装置来平
衡电压。
4.检查供电电网：如果电源供电不稳定，需要与供电单位合作，检查
电源线路的接触和电压等情况，并进行必要的修复。
5.安装监测设备：可以安装电流和电压监测装置来定期监测电力系统
的状态，及时发现不平衡问题，并采取相应措施解决。
总结起来，三相不平衡的原因可能涉及负载不平衡、线路阻抗不一致和电源供电问题等方面。
为了解决这一问题，可以通过重新分配负载、修复线路问题、增加补偿设备、检查供电电网和安装监测设备等方法来实现三相电流和电压的平衡。
三相电压不平衡对开口三角保护的影响
关 键词 ： 电容 器成套 装置 ； 开 口三 角保护 ； 三相 电压 不平衡 ； 负序 分量 ； 内熔 丝 中图分 类号 ： Ｍ７ ４ ３ 文 献标识 码 ： Ｔ １ ． Ａ 文 章编 号 ： ６ ４ １５ （ ０ ０ ０ －０ ９０ １ ７ —７ ７ ２ １ ） １０ ０ －３
第３卷 １
第 １ 期
电力 电容器与无功补偿
Ｐｏ ｒ Ｃａ ａ ｉｏ ｗｅ ｐ ｃｔ ｒ＆ Ｒｅ ｃ ｉｅ Ｐｏ ｒＣｏ ｐ ｎｓ ｔｏ ａ ｔｖ ｗｅ ｍ ｅ ａｉ ｎ
Ｖｏ ． Ｎｏ １ ３１ ．１ Ｆｅ ２ ０ ｂ． ０１
２１ ０ ０年 ２月
三 相 电压 不 平衡 对 开 口三 角保 护 的影 响
０ 引言
在 Ｇ ０２ － １９ ４ 联 电容 器装 置 设 计 规 Ｂ５ ２７ ９５ 并 范》 ¨ 中提 到 开 １三 角 电压 保 护 不受 系统 电压 不 ＝ １
平衡 的影 响 ， Ｇ ０ ２ － ２ ０ 在 Ｂ５ ２ ７ ０ ８新 标 准 中改 为 电源 三 相不平 衡会 影 响起 始不 平衡 电压 。笔 者 认 为标 准这 两种 相 反 的 结论 都 没 有 问题 ， 只不 过是
ｄ ｈ ｒ ｔ ｃｉｎ ｆ ｒ ｌ ， ｈ ｗ ａ ｐ ｎ ｄ ｌ ｒ ｔ ｃｉ ｎ ｖ ｌ ｇ ｃ ｕ ｓｏ ｌ ｎ ｃ ｓ ｆｕ ｂ ａ ｃ ｆ ｅ ａ ｐ ｏｅ ｔ ｍｕ ａ ｓ ｏ ｓ ｔ ｔ ｅ — ｅｔ ｐ ｏｅ ｔ ｏｔ ｅ ｏ ｃ ｒ ｎ ｙ ｉ ａ ｅ ｏ ｎ ａ ｎ ｅ ｏ ｏ ｏ ｈ ｏ ａ ｏ ａ ｌ
三相电压不平衡产生原因、危害及治理措施
三相电压不平衡产生原因、危害及治理措施1、基本概念三相电压不平衡是指三相电压的幅值不同或者相位差不是120度，或者两者兼有。
三相电压不平衡的分析通常采用对称分量法，运用该方法可以将三相电压不平衡系统分解为三个独立的对称系统，即正序系统、负序系统和零序系统。
《电能质量三相电压不平衡》GB/T-15543-20**适用于系统标称频率为50Hz的交流电力系统正常运行方式下由于负序基波分量引起的电压不平衡及低压系统由于零序分量而引起的电压不平衡。
在该规范中定义不平衡度为三相电力系统中三相不平衡的程度，并用电压、电流负序基波分量或者零序基波分量与正序基波分量的均方根值百分比来表示。
同时，该规范中也给出了三相不平衡度的近似计算公式如下所示：《电能质量三相电压不平衡》GB/T-15543-20**中规定了对于电力系统公共连接点，电网正常运行时，负序电压不平衡度不超过2%，短时不超过4%。
低压系统零序电压极限值暂不做规定，但是各相电压必须满足GB/T12325的要求。
2、三相电压不平衡产生原因电力系统中三相电压不平衡产生的主要原因是负荷的不平衡和系统阻抗的不平衡。
其中负荷的不平衡是造成三相电压不平衡的主要原因，比较明显的单相负荷由电力机车、电焊机等等。
在电力系统中三相发电机和变压器等设备具有良好的对称性，不会对三相电压不平衡产生影响，故电力系统阻抗的不平衡主要是由供电线路阻抗不平衡造成的，当三相导体（架空线或者电缆）程水平或垂直排列时，为了保持三相阻抗平衡，需要采取换相等措施。
3、三相电压不平衡造成的危害（1）变压器处于负载不平衡运行时，某相电压处于满载，其余两相未满载，使变压器容量不能得到充分的利用，同时变压器长期处于负载不平衡运行时，造成其局部过热，降低其使用寿命。
（2）供电线路处于三相不平衡系统中，负序电流会产生附加损耗，增大线路损耗和压降。
另外还增大对通讯系统的干扰，影响正常通讯质量。
（3）可能会造成继电保护误动作。
三相电不平衡的危害及解决措施
05
案例分析与实践
案例一：某工厂三相电不平衡问题的解决
问题诊断
工厂在生产过程中，由于设备 负载不均衡，导致三相电出现
严重的不平衡现象。
影响分析
三相电不平衡会引起设备效率 下降、电力损耗增加、设备寿 命缩短等一系列问题。
中线电流不为零：在 三相四线制系统中， 当三相电流不平衡时 ，中线电流不为零， 可能导致中线过热甚 至火灾。
电力设备损坏：三相 电不平衡会导致电力 设备的损坏，如电机 、变压器等。
系统效率低下：三相 电不平衡会降低电力 系统的运行效率，增 加能耗。
请注意，以上只是关 于三相电不平衡的概 述，实际上三相电不 平衡的危害及解决措 施涉及更多的专业知 识和技术细节，需要 在实际应用中进行深 入研究和探讨。
02
三相电不平衡的危害
对电力设备的危害
过热损坏
三相电不平衡会导致某些相电流 过大，使得相关电力设备（如变 压器、电机等）过热，进而损坏 绝缘，缩短设备寿命。
设备效率下降
三相不平衡还会使得设备运行效 率降低，增加能耗，不利于节能 减排。
对电力系统的危害
系统稳定性下降
三相电不平衡会影响电力系统的稳定 性，可能导致系统振荡，甚至引发大 面积停电事故。
解决措施
通过对照明、空调等设备进行合理布 局和调度，优化办公楼电力系统的三 相平衡。
实施效果
办公楼电力设备运行更加稳定，电压 波动减小，员工工作环境得到改善。
实践建议与未来展望
实践建议
• 定期进行电力设备检查，及时发现并解决三相电不平衡问题。
• 在设备布局和调度时，充分考虑电力负载的均衡分配，避免三相电不平衡现象的 产生。
开口三角电压升高及三相不平衡解决方法
附图1电磁式压变结构示意图附图4 0Y 结线压变一次绕组电流分布图附图2 压变励磁特性图附图 3 尖顶波分解图关于压变一次侧加装消谐电阻后二次开口三角电压升高及三相不平衡的原因及解决办法最近，一些用户的压变在安装了一次消谐电阻器后，发现压变开口三角两端电压升高很多，少数多达10~15V ，同时三相也出现不平衡。
拆除消谐器后，开口三角的电压升高现象消失，因此认为是消谐电阻器的问题。
下面对压变安装消谐器后，为什么开口三角两端电压会升高，产生电压升高很多的原因在哪里，采用哪些办法能够解决这些问题。
１ 零序回路中的三次谐波电流消谐电阻器安装在压变中性点与地之间，消谐电阻上的电压是由压变励磁电流产生的，因此首先要分析励磁电流的波形。
1.1 电磁式压变励磁电流的波形电磁式压变是由带有铁芯的绕组构成（如附图1）。
由于铁芯伏安特性具有非线性特征，当一次绕组接入电压所产生的磁通超过饱和点时，绕组中励磁电流m I 呈尖顶波状（如附图2）。
若将尖顶波分解，可得基波及高次谐波。
高次谐波中以三次谐波含量最高（如附图3）。
由此可见，在压变制作时，所取磁通密度的高低（即铁芯的质量与用量）决定了谐波含量的多少。
1.2 基波和三次谐波的向量和当0Y 结线的压变接入三相对称电压•AU 、•BU 、•CU 时，流过三相压变一次绕组0Y 结线的励磁电流为•AmI 、•BmI 、•CmI ，流过中附图5 励磁电流基波向量图附图6 励磁电流三次谐波向量图性点的电流为•0I （如附图4）。
励磁电流可分解成基波和三次谐波，若基波的模m I 1相同，故m Am I I 11=•0°， m Bm I I 11=•-120°，m Cm I I 11=•120°。
则流过中性点的基波电流•10I =m I 1 0° +m I 1 -120° +m I 1 120° =0（如附图5）而三相电路中三次谐波的角差为零度，即： m Am I I 33=•3⨯0°= m I 3 0° m Bm I I 33=• 3⨯(-120°) = m I 3 -360° =m I 3 0° m Cm I I 33=• 3⨯120°= m I 3 360° =m I 3 0° 流过中性点的三次谐波电流=•30I m I 3 0° + m I 3 0° +m I 3 0° = 3⨯m I 3 0° （如附图6）由上述分析可知：若三台压变伏安特性完全相同，仍有一定的三次谐波电流通过消谐电阻，在消谐电阻上产生一定的三次谐波电压。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
�量含波谐次三的流电磁励变压式磁电 2.2
2 /值峰 )V(压电 2 /值峰
�准为书明说品产新最迪创以�考参供仅�意注�表性特安伏器谐消型)6(01-ⅡQXL
)Am(流电 1 表附
。大能不也�小能不�的来而验考行运期长过经并�验 试和算计量大过经是值阻的阻电谐消�振谐和流涌变压制限是的目的阻电谐消装安 �性特安伏的器谐消 1.2 素因性定决的高升压电端两角三口开是劣优的性特磁励的变压 �
�
3
。用选况情据根户用由置装该�)载下以可 nc.m oc.qxl.www(书明说器谐消迪创京南考参请 品产体具品产该。度程衡平不相三少减大大而从�压电衡平不点性中 TP 制抑且并�压电
波谐角三口开低降效有�用使器谐消次一的有所上场市合配以可�产生业专司公任责限 有气电迪创京南�件选可的器谐消。 ”器制限波谐次三“装安端两角三口开变压在 ③ 。组一成组变压的致一本基性特磁励只三用采 ② 。变压的)组绕次一(Am1 于小流电磁励用采 ① 法方善改
图意示构结变压式磁电 1 图附
。 �1 图附如� 成构组绕的芯铁有带由是变压式磁电
形波的流电磁励变压式磁电 1.1 。形波的流电磁励析
分要先首此因�的生产流电磁励变压由是压电的上阻 电谐消�间之地与点性中变压在装安器阻电谐消 流电波谐次三的中路回序零 �
。题问些这决解够能法办些哪用采�里哪在因原的多很高升压电生产�高升会压电端两角 三口开么什为�后器谐消装安变压对面下。题问的器阻电谐消是为认此因�失消象现高 升压电的角三口开�后器谐消除拆。衡平不现出也相三时同�V51~01 达多数少�多很高 升压电端两角三口开变压现发�后器阻电谐消次一了装安在变压的户用些一�近最 法办决解及因原的 衡平不相三及高升压电角三口开次二后阻电谐消装加侧次一变压于关
m1 I
= °0 � 3
m1 I
� mA 3 I
�即�度零为差角的波谐次三中路电相三而 + °021+ °0
m1 I
= 01 I
�
流电波基的点性中过流则
m1 I
� mC1 I �°021-
� °0
�
m1 I
� mB1 I
�
m1 I
� mA1 I 故�同相 m1 I
�
模的波基若 �波谐次三和波基成解分可流电磁励 。 �4 图附如� 0 I 为流电的点性
1
图布分流电组绕次一变压线结 0 Y 4 图附
中过流� mCI 、 mBI 、 mAI 为流电磁励的线结
0Y
组绕次一变压相三过流 �时 CU、 BU、 AU
� � �
�
�
�
压电称对相三入接变压的线结 0 Y 当
和量向的波谐次三和波基附
。少多的量含波谐了定决�量用与量质的芯铁即�低高 的度密通磁取所�时作制变压在�见可此由。 �3 图附如�高最量含波谐次三以中波谐次 高。波谐次高及波基得可�解分波顶尖将若。 �2 图附如�状波顶尖呈 mI 流电磁励中组绕 �时点和饱过超通磁的生产所压电入接组绕次一当�征特性线非有具性特安伏芯铁于由
�6 图附如� °0
�
m3 I
m3 I
� 3 = °0
m3 I
+
= °063
= °021 � 3
m3 I
� mC3 I � mB3 I
� � �
m3 I
= °063-
m3 I
= )°021-( � 3
m3 I
m3 I m3 I
图量向波基流电磁励 5 图附
°0 �5 图附如� 0= °021 。°021
2
析分波谐用。 Am1 � mI , )侧 3
00001( 组绕次一到算换。 A1.0 � mI 时 V85�压加 )侧 3
001(
组绕次二在般一�小大流电磁励制控家厂产生的有�例为变压型 01-JZDJ 的用常以 316 0.3 055 5.2 005 21.2 074 19.1 934 07.1 604 84.1 173 72.1 333 60.1 392 58.0 742 46.0 591 24.0 031 12.0
。衡平不相三现出而从�位零在不点 性中是于�压电个一生产会上器谐消在流电的器谐消过流而。压电波谐次三的定一生产
图量向波谐次三流电磁励 6 图附
上阻电谐消在 �阻电谐消过通流电波谐次三的定一有仍 �同相全完性特安伏变压台三若�知可析分述上由 °0
m3 I
+ °0 °0 °0
m3 I m3 I
� 03 I 流电波谐次三的点性中过流
图附意示线结气电变压 7 图附
�
。的成 � V6.01 � 7.75 / 316 � 0 U3 �变压的差性特磁励� V2.4 � 7.75 / 042 � 0 U3 压电端两角三口开变 造好不性特磁励变压是高过压电角三口开明说�受接能不高过者后�受接以可般一者前
压的常正较性特磁励。示所 7 图附如。比变以除压电的上器阻电谐消为压电波谐次三的 端两角三口开变压的压电序零映反 �路回序零的变压相三于用作压电的上器阻电谐消 3.2 。 V316 � 0 U �1 表附查� Am3 � 4.0 � 5.2 � 3
为 者 后 � 右 左 V042 � 0 U � 1 表 附 查 。 Am6.0 � 2.0 �1� 3 为 者 前流 电 波 谐 次 三 的 器 阻 电 谐 消过通� %)05 ~ 04( � 1 I 3 I 中其�Am3~2 达 mI 侧次一厂产生的有�制控加不流电磁励对若 。)波基为 1 I �波谐次三为 3 I ( %)52 ~ 02( � 1 I 3 I �量含波谐次三流电磁励的 Am1 � mI 量测仪
