(完整word版)2018年中考物理光学专题复习学案(含答案)

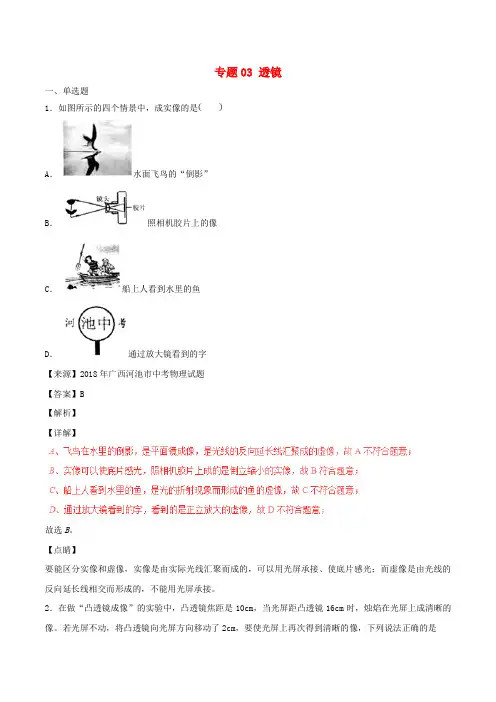

2018年中考物理试题分项版解析汇编(第04期)专题03 透镜(含解析)
专题03 透镜一、单选题1．如图所示的四个情景中，成实像的是A．水面飞鸟的“倒影”B．照相机胶片上的像C．船上人看到水里的鱼D．通过放大镜看到的字【来源】2018年广西河池市中考物理试题【答案】B【解析】【详解】故选B。
【点睛】要能区分实像和虚像，实像是由实际光线汇聚而成的，可以用光屏承接、使底片感光；而虚像是由光线的反向延长线相交而形成的，不能用光屏承接。
2．在做“凸透镜成像”的实验中，凸透镜焦距是10cm，当光屏距凸透镜16cm时，烛焰在光屏上成清晰的像。
若光屏不动，将凸透镜向光屏方向移动了2cm，要使光屏上再次得到清晰的像，下列说法正确的是A．蜡烛不动，像变小B．蜡烛靠近凸透镜，像变小C．蜡烛远离凸透镜，像变大D．蜡烛远离凸透镜，像变小【来源】辽宁省大连市2018年中考物理试题【答案】D【解析】【详解】根据题意，将凸透镜向光屏方向移动了2cm，即像距减小了，根据凸透镜成实像时物距和像距和变化规律知，此时物距应增大。
所以要使光屏上再次得到清晰的像，蜡烛应远离凸透镜，因为像距减小了，所以像也会变小。
故ABC错误，D正确。
故选D。
【点睛】凸透镜成像规律的实验是常考试的内容，要掌握成像时物距和像距变化的特点，当物距增大时，像距减小，像也会变小，这里的像变小，是与之前比变小，要比较像与物体的大小，要看像距和物距的比较，像距大于物距，像就放大。
3．烛焰和光屏的中心在凸透镜主光轴上，它们的初位置如图所示，凸透镜的焦距为10cm。
下列操作不可能使烛焰在光屏上成清晰像的是A．仅将蜡烛移至刻度线M的左侧某处B．仅将光屏移至刻度线P的右侧某处C．仅将凸透镜向左移至刻度N处D．将透镜右移3cm，且光屏移至刻度线Q的右侧某处【来源】2018年江苏省镇江市中考物理试题【答案】C【解析】【详解】凸透镜的焦距为10cm，由图可知此时的物距等于15cm，在一倍和2倍焦距之间，像到光屏的距离也为15cm，像距也在一倍和2倍焦距之间，A、要想使烛焰在光屏上成清晰的像，如果只移动蜡烛就要移到二倍焦距以外，即将蜡烛移至刻度线M的左侧某处，故A能成清晰的像；B、物距在一倍和2倍焦距之间，如果只移动光屏，需要将光屏移至二倍焦距以外，故B能成清晰的像；C、如果只将透镜移到N点，此时的物距等于12cm，蜡烛处在一倍焦距和二倍焦距之间，物体成像在二倍焦距以外的位置，此时光屏到透镜间的距离只有18cm，故不能在光屏上成清晰的像，故C不可能成清晰的像；D、如果将凸透镜右移3cm，此时物距为18cm，物距在一倍焦距和二倍焦距之间，则物体成像在二倍焦距以外的位置，此时光屏移到Q点右侧某个位置能成清晰的像，故D可能成清晰的像。
2018年全国中考物理真题专题汇编--光现象(解析版)
2018年全国中考物理真题专题汇编--光现象一、选择题1. (2018广东))以下描述中与光的折射现象有关的是（）A. 形影相随，亲密无间B. 海市蜃楼，虚无缥缈C. 镜中生花，脱离实际D. 水中捞月，一无所得【答案】B【解析】形影相随是由于光沿直线传播形成的；海市蜃楼是光在密度不均匀的空气中传播时发生了折射形成的；镜中生花属于平面镜成像，平面镜成像的原理是光的反射；水中的月亮是平面镜所成的虚像，是由光的反射形成的。
故答案为：B。
【分析】光在同种不均匀介质中或者从一种介质进入另一种介质时，传播方向一般会发生改变，这种现象是光的折射现象。
2. (2018江苏盐城)有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图所示，下列操作使光斑向左移动的是（）A. 保持水面高度不变使激光笔向右平移B. 保持激光射入角度不变使水面上升C. 保持激光射入角度不变使水面下降D. 保持水面高度和入射点不变使激光入射角增大【答案】B【解析】保持水面高度不变使激光笔向右平移时，入射角不变，折射角也不变，光斑右移；当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，在容器底部产生一个光斑O，保持激光射入角度不变使水面上升，折射光线逐渐向左偏折，光斑向左移动，如图所示；同理，保持激光射入角度不变使水面下降，折射光线逐渐向右偏折，光斑向右移动；保持水面高度和入射点不变使激光入射角增大时，折射角随之也增大，光斑向右移动。
故答案为：B。
【分析】光从一种介质斜射入另一种介质时，光的传播方向发生改变，称为光的折射现象；光斑的移动原因，水面上升或下降，入射角不会发生变化，折射角也不会发生变化，但折射点要发生移动，折射光线要发生平行移动，所以找到折射点与水面升降的关系的变化规律，即可找到光斑移动与水面升降的变化关系。
3.关于平面镜成像特点及其实验探究，下列说法不正确的是（）A. 物体距平面镜越近所成的像越大B. 将蜡烛靠近玻璃板的同时像也将靠近玻璃板C. 做多次实验是为了避免实验结果的偶然性D. 使用光屏是为了探究平面镜所成像的虚实【答案】A【解析】 A.平面镜所成的像是与物体等大的虚像，与物体与平面镜的距离无关，A不符合题意；B.物体与在镜中所成的像与镜面的距离相等，所以蜡烛靠近玻璃板的时候，像也会靠近玻璃板，B符合题意；C.做多次实验是为了避免实验结果的偶然性，C符合题意；D.实像能用光屏承接，虚像不能，所以用光屏可以探究平面镜所成像的虚实，D符合题意；故答案为：A。

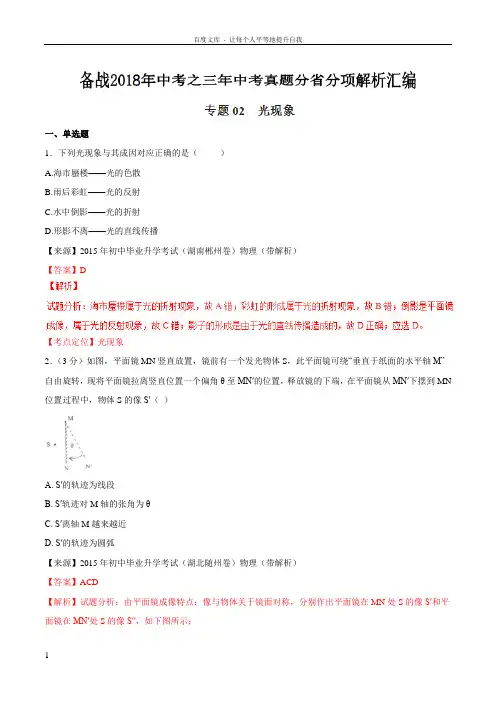

专题02光现象备战2018年中考之三年中考物理真题分省分项解析汇编湖北版解析
一、单选题1．下列光现象与其成因对应正确的是（）A.海市蜃楼——光的色散B.雨后彩虹——光的反射C.水中倒影——光的折射D.形影不离——光的直线传播【来源】2015年初中毕业升学考试（湖南郴州卷）物理（带解析）【答案】D【考点定位】光现象2．（3分）如图，平面镜MN竖直放置，镜前有一个发光物体S，此平面镜可绕“垂直于纸面的水平轴M”自由旋转，现将平面镜拉离竖直位置一个偏角θ至MN′的位置，释放镜的下端，在平面镜从MN′下摆到MN 位置过程中，物体S的像S′（）A. S′的轨迹为线段B. S′轨迹对M轴的张角为θC. S′离轴M越来越近D. S′的轨迹为圆弧【来源】2015年初中毕业升学考试（湖北随州卷）物理（带解析）【答案】ACD【解析】试题分析：由平面镜成像特点：像与物体关于镜面对称，分别作出平面镜在MN处S的像S′和平面镜在MN′处S的像S″，如下图所示；由图可知，物体S的像从S″运动到S′，所以S′的轨迹为线段，故A正确；根据平面镜成像特点可知，物体转动的角度为镜面转动角度的2倍，所以S′轨迹对M轴的张角为2θ，故B错误；平面镜所成的像与物体到镜面距离相等，在平面镜从MN′下摆到MN位置过程中，S′离轴M越来越近，故C正确；平面镜所成的像与物体关于镜面对称，在平面镜从MN′下摆到MN位置过程中，S′的轨迹为圆弧，故D正确；应选ACD。
【考点定位】平面镜成像3．“花开花谢花满天”——花儿那烂漫的姿态、绚丽的色彩点缀了我们的世界。
下列关于花的说法中错误的是A．看到花朵五颜六色，是因为不同的花反射的色光不同B．花凋谢时，零落的花瓣飘向地面，是因为花瓣受到重力的作用C．能闻到花香，是因为花的芳香油分子做无规则运动扩散到了空气中D．花瓣落入水中漂浮在水面上，是因为花瓣受到的浮力大于花瓣的重力【来源】2015年初中毕业升学考试（湖北咸宁卷）物理（带解析）【答案】D【考点定位】反射重力分子运动浮力4．下列成语中，属于描述光的折射现象的是A．坐井观天B．形影相依C．海市蜃楼D．波光粼粼【来源】2015年初中毕业升学考试（湖北咸宁卷）物理（带解析）【答案】C【解析】试题分析：A．坐井观天是利用光的直线传播，被挡住的地方传播不到井底。
【人教版】2018年初中物理中考复习教案(word版全套,89页,含答案]
![【人教版】2018年初中物理中考复习教案(word版全套,89页,含答案]](https://img.taocdn.com/s3/m/5a3709e0376baf1ffd4fadd1.png)
第一章机械运动☆复习目标：1．知道机械运动与参照物的关系，理解运动和静止的相对性。
2．会使用适当工具测量长度和时间，并能求平均速度。
3．能用速度描述物体的运动，能用速度公式进行简单的计算。
☆重点：构建知识体系，能用所学知识解决实际问题☆难点：关于长度测量的估读☆复习过程：中考考点清单考点一长度和时间的测量1.长度的测量（1）测量工具：刻度尺、米尺、皮卷尺、游标卡尺、激光测距仪等。
（2）单位：国际主单位是米（m）；其他单位有：千米（Km）、分米（dm）、厘米（cm）、毫米（mm）、微米（μm）、纳米（nm）。
1 Km=1000 m；1 dm=0.1m；1 cm=10-2m；1 mm=10-3m；1μm =10-6m；1 nm =10-9m（3）测量：要做到四会；会放（刻度尺与被测长度平行）；会看（视线与尺面垂直）；会读（数据包括准确数字，估读数字和单位）；会使用磨损刻度尺进行测量。
2.时间的测量（1）测量工具：秒表、手表等。
（2）单位：国际主单位是秒（s）；常用的单位有小时（h）分（min）等。
1h= 60 min= 360 s.（3）测量：累积法估测时间，比如测脉搏跳一次的时间：先用秒表测脉搏跳若干次所花的时间，再用时间除以次数得到脉搏跳一次所花的时间。
考点二运动的描述1.机械运动物体位置的变化叫机械运动（或一个物体相对于另一个物体位置的改变叫机械运动）2.参照物假定不动的物体为参照物，参照物的选择是任意的；选择不同的参照物，物体的运动情况不同，运动和静止是相对的。
考点三、运动的快慢1.速度表示物体运动快慢的物理量，是指物体在单位时间内通过的路程，公式v=s/t,国际单位是米每秒（m/s）。
2.匀速直线运动和变速直线运动的区别区别匀速直线运动匀速直线运动特点运动过程中，速度的大小和方向不变运动过程中速度变化求速度用v=s/t求速度用v=s/t求路程s内的平均速度基础检测1.妈妈用电动车送小明上学，途中妈妈提醒小明“坐好，别动！”。

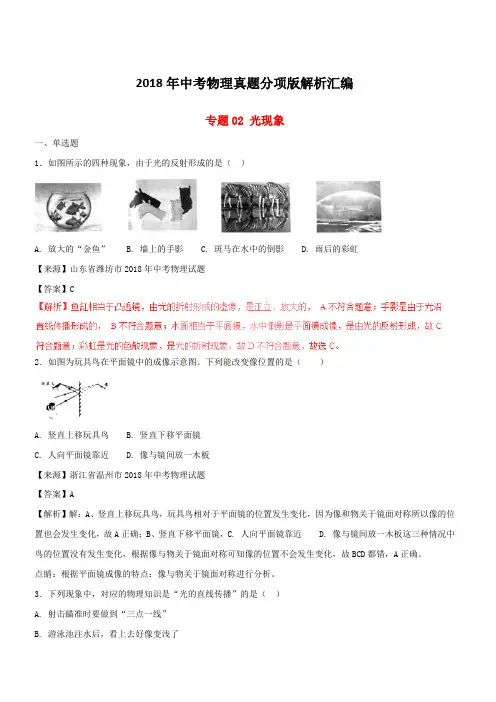

2018年中考物理真题分项版解析汇编第02期专题02光现象(含解析)
2018年中考物理真题分项版解析汇编专题02 光现象一、单选题1．如图所示的四种现象，由于光的反射形成的是（）A. 放大的“金鱼”B. 墙上的手影C. 斑马在水中的倒影D. 雨后的彩虹【来源】山东省潍坊市2018年中考物理试题【答案】C2．如图为玩具鸟在平面镜中的成像示意图。
下列能改变像位置的是（）A. 竖直上移玩具鸟B. 竖直下移平面镜C. 人向平面镜靠近D. 像与镜间放一木板【来源】浙江省温州市2018年中考物理试题【答案】A【解析】解：A、竖直上移玩具鸟，玩具鸟相对于平面镜的位置发生变化，因为像和物关于镜面对称所以像的位置也会发生变化，故A正确；B、竖直下移平面镜，C. 人向平面镜靠近 D. 像与镜间放一木板这三种情况中鸟的位置没有发生变化，根据像与物关于镜面对称可知像的位置不会发生变化，故BCD都错，A正确。
点睛：根据平面镜成像的特点：像与物关于镜面对称进行分析。
3．下列现象中，对应的物理知识是“光的直线传播”的是（）A. 射击瞄准时要做到“三点一线”B. 游泳池注水后，看上去好像变浅了C. 在平静的湖面可以看到蓝天白云D. 太阳光经过三棱镜后可以产生彩色光带【来源】2018年山东省泰安市中考物理试题【答案】A【解析】A. 射击瞄准时要做到“三点一线”，利用了光在均匀介质中沿直线传播的特点，故A符合题意；B. 游泳池注水后，看上去好像变浅了，是因为光从水中斜射入空气中时，折射角大于入射角的缘故，是光的折射现象，故B不符合题意；C. 在平静的湖面可以看到蓝天白云，是平面镜成像，由光的反射形成，故C不符合题意；D. 太阳光经过三棱镜后可以产生彩色光带，是光的色散现象，由光的折射形成，故D不符合题意；故选A。
点睛：重点是光的直线传播、反射、折射所形成的现象，身边有很多例子，是比较容易区分的，注意理论联系实际，多总结。
4．暑假小明去五台山旅游，站在清澈的湖边，望向平静的水面，看到“云在水中飘，鱼在云上游，鱼戏白塔绿树间”(如图)。

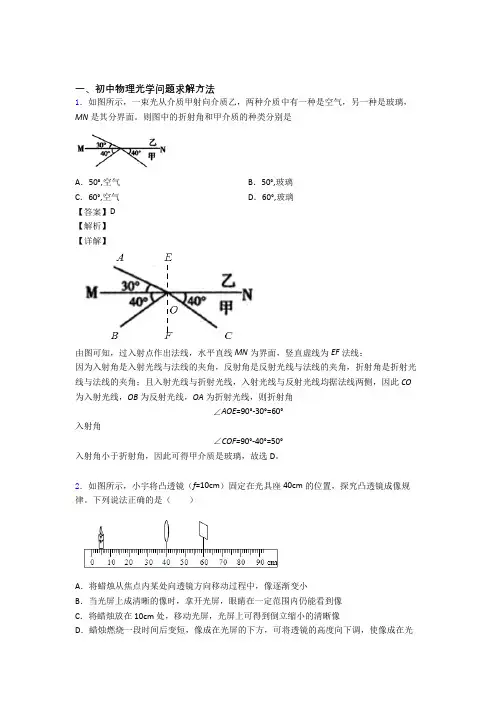

中考物理—光学问题求解方法的综合压轴题专题复习含答案
一、初中物理光学问题求解方法1．如图所示，一束光从介质甲射向介质乙，两种介质中有一种是空气，另一种是玻璃，MN是其分界面。
则图中的折射角和甲介质的种类分别是A．50°,空气B．50°,玻璃C．60°,空气D．60°,玻璃【答案】D【解析】【详解】由图可知，过入射点作出法线，水平直线MN为界面，竖直虚线为EF法线；因为入射角是入射光线与法线的夹角，反射角是反射光线与法线的夹角，折射角是折射光线与法线的夹角；且入射光线与折射光线，入射光线与反射光线均据法线两侧，因此CO 为入射光线，OB为反射光线，OA为折射光线，则折射角∠AOE=90°-30°=60°入射角∠COF=90°-40°=50°入射角小于折射角，因此可得甲介质是玻璃，故选D。
2．如图所示，小宇将凸透镜（f=10cm）固定在光具座40cm的位置，探究凸透镜成像规律。
下列说法正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在10cm处，移动光屏，光屏上可得到倒立缩小的清晰像D．蜡烛燃烧一段时间后变短，像成在光屏的下方，可将透镜的高度向下调，使像成在光屏中心【答案】ABC【解析】【分析】【详解】A．根据“无论实像或虚像，物体靠近焦点像都变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，所成的虚像将变小，故A正确；B．能在光屏上成清晰像的是实像，实像是实际光线会聚成的，当把光屏去掉后，实际光线会聚成实像后继续传播，进入人的眼睛，故B正确；C．将蜡烛放在10cm处时，物距为30cm，而焦距为10cm，即物距大于两倍焦距，光屏上能承接到的是倒立缩小的像，故C正确；D．蜡烛燃烧一段时间后变短，根据光的直线传播原理，则成的像会偏向光屏上方，可向下适当调整凸透镜，故D不正确。
(河北专版)2018年秋中考物理总复习题型复习(二)作图题含答案
题型复习(二)作图题题型之一光学作图类型1光的反射作图1．(2018·重庆A卷)请按要求完成下列作图：画出图中入射光线AO经平面镜反射后的反射光线OB.解：2．(2018·内江)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内，请你通过作图画出平面镜，并在图中标出反射角的度数．解：类型2平面镜成像作图3．(2018·福建)根据平面成像规律，画出图中物体AB在平面镜MN中所成的像A′B′.解：4．(2018·遂宁)一小球A在水平桌面上匀速向左运动，桌面上放置一平面镜，如图所示是小球A和它在该平面镜中的像A′在某一时刻对应的位置，请作出该平面镜(保留作图痕迹)解：5．(2018·安徽)一棵小树生长在水塘中，图中用带箭头的线段AB表示小树露出水面的部分．请在图中画出AB通过水面反射所成的像A′B′.解：6．(2018·黔东南)画出图中S发出的光线经平面镜反射后过P点的光路．解：类型3光的折射作图7．(2018·咸宁)如图所示，已知光线AO斜射入水中，O为入射点．请作出其反射光线O B和进入水中的折射光线OC的大致方向．解：8．(2018·威海)空杯底部有一枚硬币A，由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可)．解：9．(2018·黄石)如图所示，水里的光源O发出的一条光线射向水面，在水面处发生反射和折射，反射光线经过P点，折射光线经过A点，请在图中先通过虚线作图找出水面处的反射点，再作出入射光线、反射光线和折射光线．解：10．(2018·河南)如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC.一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出．请画出这个传播过程的光路图．解：11．(2018·成都)如图所示，一束激光从空气中射到半圆形玻璃砖上(O为圆心)，发生了反射和折射，请在图中画出：①反射光线；②折射光线的大致方向．解：12．(2018·昆明)完成图中经过凸透镜后的两条光线．解：13．(2018·连云港)如图所示，请画出这束光线经过凹透镜后的折射光线．解：题型之二力学作图类型1画指定力的示意图1．(2018·南宁)请在图中画出南瓜所受重力G的示意图．解：2．(2018·广安)如图所示，一小球正在斜坡上向下滚动，请画出小球在斜坡上受到重力的示意图．解：3．(2018·重庆A卷)在图中的A点画出箱子在水平向左滑行过程中受到的摩擦力示意图．解：4．(2018·徐州)如图所示，小华用绳拉着小车行走，请画出绳对小车拉力F的示意图．解：5．(2018·吉林)请在图中画出潜水艇所受浮力的示意图．解：6．(2018·扬州)如图A、B两球带异种电荷，画出A受到重力和吸引力的示意图．解：7．(2018·遂宁)如图所示，斜面上的小球被挡板A挡住，请作出小球受到的重力和小球对挡板A的压力示意图．解：类型2受力分析作图8．(2018·滨州)如图所示，用线将吊灯悬挂在天花板上，线对灯的拉力F＝4N，请在图中画出吊灯受力的示意图．(拉力的作用点取在重心)解：9．(2018·聊城)踢出去的足球在操场上慢慢滚动后停下来，在图中画出在操场上向左滚动的足球受力的示意图．解：10．(2018·孝感)如图所示，磁铁A紧贴在电梯壁上，随电梯一起竖直向上做匀速直线运动，请画出磁铁A在竖直方向上的受力示意图．解：11．(2018·邵阳)请你在图中画出静止在水中的小球所受力的示意图．解：12．(2018·南京)如图所示，小明沿滑道下滑，画出滑道对小明作用力的示意图．(作图时用方框代替小明)解：13．(2018·安徽)如图甲所示，物块A在一固定的斜面上保持静止，可将物块A看成一个有质量的点(如图乙)．请在图乙中画出物块的受力示意图．解：14．(2017·德阳)如图所示，物块A与平板小车一起在水平桌面上向右匀速运动，当小车突然静止时，木块随即在小车的平板上滑行，画出木块滑行过程中的受力示意图．解：类型3简单机械作图15．(2018·娄底)在图中画出拉力F对支点O的力臂l.解：16．(2018·广东)如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂l.解：17．(2018·德阳)如图OAB为轻质杠杆，O为支点，请在图中B点处画出能使杠杆保持平衡的最小力F的示意图．解：，并画出阻18．(2018·衡阳)如图所示，一根木棒以O点为支点撬动木块，画出作用在A点的最小动力F1力的力臂l.2解：19．(2018·凉山)用一个动滑轮和一个定滑轮组成滑轮组来提升重物，请在图中画出最省力的绕法．解：题型之三电磁学作图类型1根据电路图连接实物图1．按图(a)所示的电路图，连接图(b)所示的实物图，使滑动变阻器的滑片P向左移动过程中，灯泡发光变亮．(电源为两节新干电池，灯泡的最小电阻为5Ω)解：2．要求测量额定电压为 2.5 V 小灯泡的电功率．按照电路图(a)，将图(b)的实物连接成实验电路．解：类型 2 根据实物图画电路图3．(2018·兰州)根据下面的实物图画出与之对应的电路图．解：4．(2018·眉山)根据实物电路图，画出对应的电路图．解：类型 3 根据要求连接实物图5．(2018·湘西)用笔画线代替导线，把下面的实物电路补充完整，使小灯泡L 1、L 2 并联，开关控制两个灯 泡，导线不能交叉．解：6．(2018·上海)在图中添加两根导线，将电路连接完整．要求：闭合电键后，当滑片 P 向左移动时，电流表示数变小．解：类型 4 实物图改错7．如图所示的实物连接图中，甲图为两灯串联，乙图为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．解：8．小明要测量额定电压为2.5V的小灯泡正常发光时的电阻，连接的电路如图所示．电路中有一处导线连接错误，请在错误的导线上打“×”，并用笔画线代替导线将电路连接正确．解：类型5设计电路图9．(2018·烟台)学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图(导线不得交叉)．解：类型6家庭电路的连接10．(2018·广东)如图所示，①用笔画线代替导线完成楼道灯的自动控制电路，要求在光线较暗且有声音时灯才亮；②安装一个不受开关控制的三孔插座．解：类型7通电螺线管作图11．(2018·怀化)在图中括号内标出通电螺线管的N、S极和小磁针的N、S极．解：12．(2018·达州)如图所示是小明同学在研究通电螺线管极性时的情形，请标出开关闭合后通电螺线管的N极、螺线管内小磁针的N极和磁感线上A点的磁场方向．解：13．(2018·东营)如图所示，请根据小磁针静止后的指向及所标电流的方向，画出螺线管导线的绕法．解：。
【江苏版】2018年中考物理专题复习 七套专题 复习课件（含答案）
(2) 因为
P W Fs Fv tt
，所以，当汽车以v1速度匀速行驶时，汽车受到
(1) 该汽车静止时对水平路面的压强. (2) 汽车运动过程中受到的阻力. (3) t2时间后汽车运动的速度v2的大小.
解：(1) 该汽车静止时对水平路面的压力F=G总=m总g=（m车+m物）g=
（1600kg+200kg）×10N/kg=1.8×104N，对水平路面的压强 p F 1.8104 N 9105 Pa S 2.0 102 m2
专题突破
专题中考题中 计算题都是必考的重点题型 解好 计算题往往是中考制胜的关键.中考计算题涉及的知识主要有： 1. 力学：速度、密度、重力、压强、浮力、机械功、功率、机械
效率. 2. 热学：比热容、燃料热值、热机的效率. 3. 电学：欧姆定律、电功、电功率、焦耳定律.
考点一 力学类
1. （2017·苏州）小华和妈妈去超市购物，她们将17kg物品放在小推车中 推行，小推车在某段时间内速度v随时间t变化的关系图像如图所示.已 知小推车重130N，所受阻力是总重的15%.（g取10N/kg）
(1) 在0～10s内，水平推力_大___于___（大于/等于/小于）阻力，阻力大小为 __4_5___N.
5. （2017·郴州）请画出入射光线通过透镜后的折射光线.
考点二 力学类
6. (2017·鄂州)如图是一名男生奔跑过程中左脚腾空、右脚着地的一瞬间， 请画出此刻地面对他的支持力和摩擦力的示意图(A点是作用点).
7. (2017·无锡)如图所示，用手指顶在刻度尺上O点，刻度尺水平静止.请 在图中画出此时刻度尺的受力示意图.
11. 如图所示，要用向下的力提升重物，请画出滑轮组绳子的绕法．
物理最新教案-2018中考物理第一轮复习教学案3 精品
第三章 光现象教学目标1. 知道光的色散现象，会比较色光混合和颜料混合的不同。
知道红外线、紫外线的发现及应用。
2. 会探究光在同种均匀介质中的传播特点，能用光的直线传播解释现象。
3. 探究光的反射规律并应用。
知道镜面反射和漫反射的异同。
4. 会探究平面镜的成像规律，了解平面镜成像特点及应用。
知识回顾（学生自习完成）1. 我们能看到各种颜色的物体，是因为物体发出或反射的光具有 色彩。
牛顿用三棱镜将太阳光散开，发现太阳光是由 种单色光组成。
彩虹的形成是 光的 现象。
2. 光的三原色是 ，将它们均匀混合可以得到 光。
颜料的三原色3. 4. 光能使被照射的物体发热，说明 。
为了提高温度计对光热效应测量的灵敏度我们可以 。
5. 在探究光在空气中传播时, 我们可以可以 来显示光路．在探究光的反射规律时，我们通过白纸板对光的 来显示光路．6. ， ， 等现象说明光是 传播的．7. 光在真空中（空气）的速度是 ｍ／ｓ，在其他介质中速度比真空中 ，说明光速与 有关．光年是 的单位。
光的直线传播的条件是 。
8. 激光从地面射到月球再反射回地面，需要２.５６ｓ。
则月球离地面 ｋｍ。
9. 在“探究平面镜成像的特点”实验中，某同学用玻璃板、相同的两个棋子A 和B 、刻度尺、白纸、橡皮泥等器材进行实验，如图17所示．(1)在寻找棋子A 的像的位置时，眼睛应该在棋子 (选填“A ”或“B ”)这一侧观察，移动玻璃板后的棋子Ｂ，使它与棋子A 在玻璃板中所成的像重合；(2)实验中使用刻度尺，是为了测量 ；(3)移开棋子B ，用白纸做屏幕放在该位置，直接观察白纸，通过 现象，可知平面镜所成的像是虚像．（４）实验中发现由于周围环境太亮棋子成像不清晰，我们可以把棋子换成10. 平面镜成像的特点是。
11. 如图，在探究光的反射实验中要改变入射角多次实验，目的是 对比下面两图说明反射光与入射光 。
12. 平行光线射到光滑的平面上，反射光将______________地射出；平行光线射到物体的粗糙的表面上，反射光线将______________（填“平行”或“不平行”）射出；我们从不同的角度都可以看到不发光的物体，这是因为光在物体表面发生了______________反射。
2018中考物理真题分类汇编光学部分(含解析)
专题分类：光学部分1.（2018·长沙）如图是探究平面镜成像特点的实验装置图。
（1）本实验应选用（选填“玻璃板”或“平面镜”）进行实验。
（2）实验中选取完全相同的两支蜡烛A、B，是为了比较像与物的关系；（3）小明竖直放好蜡烛A，移动蜡烛B，直至与蜡烛A的像完全重合，分别记录A和B的位置;多次移动蜡烛A重复实验。
实验中如果蜡烛A靠近器材M,则蜡烛B（选填“远离”或“靠近”）器材M，才能与蜡烛A的像完全重合。
解析：（1）利用玻璃板便于观察玻璃板后的蜡烛，以确定像的位置；（2）选取完全相同的蜡烛，便于比较像与物体的大小；（3）A靠近器材M，则蜡烛B也靠近器材M，才能与蜡烛A的像完全重合。
故答案为：（1）玻璃板；（2）大小；（3）靠近。
2.（2018河北）小明在平静的湖边看到“云在水中飘，鱼在云上游”的现象。
“云在水中飘”是小明以_________为参照物看到“云”在水中运动的现象。
“鱼在云上游”是鱼通过水面的_________形成的虚像和云在水面的__________形成的虚像同时出现的现象。
【答案】 (1). 湖面 (2). 折射 (3). 反射解答：云在水中飘说明云是运动的，是以湖面为参照物；水中的云属于平面镜成像，是由光的反射形成的与物体等大的虚像；看到水中的鱼，是由于光的折射形成的，从上面看时，会感到鱼的位置比实际位置高一些，是鱼的虚像。
故答案为：湖面；折射；反射。
3.(2018滨州小明同学在做“探究凸透镜成像现律”的实验，（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像。
据此小明据出的问题是，像的虚实、大小，正倒跟有什么关系？（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f= cm。
（3）小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是（选填“照相机”、“放大镜”或”投影仪”）（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐。
2018年中考物理试题分项版解析汇编(第01期)专题03透镜(含解析)
专题3 透镜一、单选题1．将物体分别放在甲、乙凸透镜前，物距相同，通过甲透镜成正立放大的像，通过乙透镜成倒立缩小的像。
图是平行于主光轴的光线通过甲透镜的光路图，图中哪幅图可能是平行于主光轴的光线通过乙透镜的光路图（）A. B.C. D.【来源】广东省广州市2018年中考物理试题【答案】A2．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm处，在透镜另一侧距离透镜16cm处的光屏上得到烛焰清晰的像。
则下列相关说法正确的是（）①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f一定满足8cm＜f＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜A. 只有①和③B. 只有②和④C. 只有②和③D. 只有①和④【来源】2018年山东省泰安市中考物理试题【答案】C③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即，得：；像距为一倍到二倍焦距之间，即，得：，；综合以上条件得：，故③正确；④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误；故选C。
点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆。
3．在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成一清晰等大的实像，下列说法正确的是（）A. 该凸透镜的焦距是20cmB. 将蜡烛移动到20cm刻度处，移动光屏可得到倒立、放大的实像C. 将蜡烛移动到35cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏D. 将蜡烛移动到45cm刻度处，为使烛焰在光屏上成一清晰的像，应向右移动光屏【来源】山东省临沂市2018年中考物理试题【答案】C【解析】分析：（1）根据像距和物距的关系焦距的大小；（2）根据焦距的大小，由物距与焦距的关系进行判断；（3）凸透镜成实像时，具有物近像远像变大的特点；（4）物距小于焦距，成正立、放大的虚像。
陕西省2018年中考物理总复习第三讲光现象玩转真题(有解析)
第三讲光现象命题点一光现象辨识及解释1. (2014副题1题2分)夏季，雨后天空中有大量的小水滴，在太阳光的照射下常会出现图示的彩色光带，这就是“彩虹”，应用物理知识分析该情景中的现象，下列说法正确的是( )第1题图A. 小水滴相当于三棱镜，只对光起反射作用B. 太阳光是由红、绿、蓝三种色光混合而成的C. 彩虹的形成是光的色散现象D. 彩虹的形成是光的反射现象2. (2013副题1题2分)下列四幅图中的现象，由于光的直线传播而形成的是( )3. (2012陕西1题2分)下列四幅图中的现象，与光的折射有关的是( )4. (2012副题1题2分)关于下列四幅图中的现象，所对应的文字解释正确的是( )5. (2009陕西2题2分)有一种自行车装有激光系统，人在晚上骑车时，该系统发出的激光在路面上形成“虚拟自行车道”，如图所示．它可以提醒来往车辆，注意行车安全．下列说法正确的是( )A. 激光在真空中不能传播B. 司机能看见“虚拟车道”是激光在路面上发生了镜面反射C. 激光是一种电磁波D. 激光在空气中的传播速度是340 m/s第5题图6. (2014陕西24题2分)如图所示，水中的“倒影”是岸上景物所成的________(选填“实像”或“虚像”)，这是光的________现象形成的．第6题图【拓展提升】1. 2017年6月28日我省太白山之巅再现日晕奇观，图为日晕的景象．在高空，拓展提升1题图太阳光照射小冰晶后，分解成七种色光，这样太阳周围就出现一个巨大的彩色光环，称为“晕”，这是太阳光发生________形成的．太阳光照射小冰晶后分解为七色光，这种现象叫做光的________．命题点二光现象作图类型一光的反射、折射作图7. (2017副题29(1)题2分)如图所示，点S表示天空中的小鸟，点S′表示游泳者在水下看到的小鸟，请画出游泳者能看到小鸟的一条入射光线和对应的折射光线．第7题图8. (2013陕西29(2)题2分)在图中，画出光线SA经水池壁反射后的反射光线和该反射光线射出水面后折射光线的大致方向．第8题图9. (2012副题29(1)题2分)图中，S′为人眼看见水中点光源S的虚像，请画出S点发出的一条光线经水面到人眼的光路图．第9题图10. (2010陕西29(1)题2分)通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块，请在图中作出通过细管看见物块的入射光线和法线．第10题图【拓展提升】2. 如图所示，潜水员眼睛在水下A点处，B点有条小鱼，C点有只小鸟，D点是潜水员观察到小鸟的像的位置．请作出潜水员观察鱼、鸟的光路图．拓展提升2题图类型二平面镜成像作图11. (2015副题29(1)题2分)如图所示，请根据平面镜成像特点作出物体AB在平面镜中所成的像．(保留作图痕迹)第11题图命题点三基础小实验12. (2011陕西30(1)题1分)如图所示，将光屏放在像的位置，发现光屏上并没有像，说明平面镜所成的像是________像．第12题图13. (2017陕西30(4)题1分)如图所示，在利用该装置探究光的反射规律的过程中，多次改变入射角可以探究____________________大小的关系．第13题图14. (2011副题30(3)题1分)如图所示，将纸板NOF从直线AB所在位置绕ON向前或向后转动，在纸板上看不到反射光线，说明反射光线、入射光线和法线______________．第14题图第15题图15. (2010副题30(2)题1分)图中，插在水中的铅笔看起来折断了，这是光的________现象．命题点四探究平面镜成像的特点16. (2016副题31题8分)小林用一个较厚的玻璃板探究“平面镜成像特点”．(1)选用玻璃板替代平面镜的好处是便于确定__________________．为了比较像与物到镜面的距离，实验中还需要的测量工具是____________．第16题图(2)如图甲点燃一根蜡烛放在玻璃板的左侧，人眼在玻璃板的________侧(选填“左”或“右”)正对玻璃板观察蜡烛的像，将另一根与之相同的蜡烛____________(选填“点燃”或“不点燃”)放在玻璃板的另一侧，移动该蜡烛，观察到与左侧蜡烛的像能完全重合，这表明像与物的大小____________，在白纸上记录下蜡烛和像的位置．将一个光屏放在右侧蜡烛的位置，光屏上没有像，说明平面镜所成的像是________像．他多次更换左侧蜡烛的位置，重复上述实验，得到了平面镜成像特点．(3)小林从侧方观察，发现玻璃板中能看见两个形状相同的蜡烛的像，根据平面镜成像原理可知，这是因为玻璃板的两个面对光都有____________作用而形成的．请你根据平面镜成像特点，在图乙中画出发光点S通过M 面所成的像S′(保留作图痕迹)．答案1. C 【解析】雨后天晴，天空中有许多小水滴，这些小水滴好似三棱镜，太阳光经过水滴(三棱镜)被折射，色散为七色光，从而形成彩虹，故A、B、D错误，C正确．故选C.2. B 【解析】3. B选项不符合题意；通过“水杯望远镜”观看远处的景物时，是光从一种介质进入另一种介质，属于光的折射，C选项符合题意；通过凸面镜看拐弯处车辆的像是利用了光的反射，D选项不符合题意．故选C.4. A 【解析】物体，故月亮不是光源播；司机看到“虚拟车道”是激光在路面上发生了漫反射进入人眼中；激光在空气中的传播速度是3×108 m/s.故选C.6. 虚像(1分) 反射(1分) 【解析】平静的水面相当于平面镜，岸上的景物通过水面成正立、等大的虚像；倒影成像原理与平面镜成像原理相同，均为光的反射．【拓展提升】1. 折射色散7. 如答图所示(2分)第7题答图8. 如答图所示(2分)第8题答图【解析】入射光线SA碰到水池壁时发生反射，先画出法线，并标上垂足，再根据反射角等于入射角画出反射光线，光线经水面射入到空气中时会发生折射，折射角会偏大．具体如答图所示．9. 如答图所示(2分)第9题答图【解析】本题考查了光的折射规律．人看到的水中的虚像S′是光源S发出的光从水中射到空气中时发生折射形成的，S′就在折射光线的反向延长线上，所以连接S′与人眼就得到了一条折射光线，与水面的交点为入射点，连接S与入射点即可得到入射光线．具体如答图所示．10. 如答图所示(2分)第10题答图【解析】光线从物块射出，在水的分界面发生偏折，远离法线．具体如答图所示．【拓展提升】2. 如答图所示拓展提升2题答图【解析】直接连接BA，光缄方向从B指向A，BA即为潜水员观察鱼的光路图；连接AD与水面交于点O，过O作法线，连接CO与OA即为入射光线与折射光线．11. 如答图所示(2分)第11题答图【解析】根据平面镜成像特点可知像与物关于平面镜对称，分别做A、B关于平面镜的对称点A′、B′即为A、B对应的像点，最后用虚线连接A′B′，并标上箭头，即为平面镜所成的虚像．具体如答图所示．12. 虚(1分)13. 反射角与入射角(1分) 【解析】多次改变入射角是为了比较每次反射角和入射角的大小关系，得到比较普遍的结论．14. 在同一平面上(1分) 【解析】根据题图可以看出，在发生反射时，反射光线、入射光线和法线在同一平面上．15. 折射(1分)16. (作图1分，其余每空1分，共8分)(1)像的位置刻度尺(2)左不点燃相等虚(3)反射如答图所示第16题答图。
中考物理总复习课教案及练习(含答案)：第三章《透镜及其应用》
中考物理总复习课教案
第三章透镜及其应用
四、知识梳理
五、教课课时：三课时
第一课时
一、复习过程
（ 1）透镜
1、名词：薄透镜：透镜的厚度远小于球面的半径。
主光轴：经过两个球面球心的直线。
光心：（ O）即薄透镜的中心。
性质：经过光心的光芒流传方向不改变。
焦点（ F）：凸面镜能使跟主光轴平行的光芒汇聚在主光轴上的一点，这个点叫焦点。
焦距（ f ）：焦点到凸面镜光心的距离。
2、典型光路
F F F
F
（ 2）凸面镜成像规律及其应用
1、实验：实验时点燃蜡烛，使烛焰、凸面镜、光屏的中心大概在同一高度，目的是：使烛焰的像成在光屏中央。
若在实验时，不论如何挪动光屏，在光屏都得不到像，可能得原由有：①蜡烛在焦点之内；②烛焰在焦点上③烛焰、凸面镜、光屏的中心不在同一高度；④蜡烛到凸面镜的距离稍大于焦距，成像在很远的地方，光具座的光屏
没法移到该地点。
2、实验结论：（凸面镜成像规律）
物距
像的性质
像距应用倒、正放、缩虚、实
u>2f倒立减小实像f<v<2f照相机
f<u<2f倒立放大实像v>2f幻灯机
u<f正立放大虚象|v|>u放大镜
1、凸面镜到物体的距离大于 2 倍焦距时，成倒立、减小的像。
这个像是物体射向凸面镜的光经过凸面镜后汇聚成的，能用光屏展现出来，叫做实像。
照相机就是利用上边的原理制作的。
第二课时
（4）眼睛：晶状体相当于凸面镜，视网膜相当于光屏。
近视眼：物体成像在视网膜前，用凹面镜改正
远视眼：物体成像在视网膜后，用凸面镜改正。
【初三物理试题精选】2018中考物理光学综合专题二轮复习题(带答案)
2018中考物理光学综合专题二轮复习题（带答案）
35°=55°；则反射角为55°，入射光线与反射光线的夹角为110°；水中的倒“影”指物体通过水面所成的像，是光的反射形成的，立竿见影中的“影”指影子，是由于光的直线传播形成的。
考点光现象
14．照相机；近视；凹
【解析】
试题分析人眼中的晶状体形状中间厚，边缘薄，相当于凸透镜．晶状体把光线会聚到视网膜上，成一个倒立缩小的实像，相当于一台小型的照相机．近视眼的晶状体把光线会聚在视网膜之前，可以看清近处的物体，但远处的物体则看不清．需要佩戴凹透镜进行矫正，利用凹透镜的发散作用，把光线的会聚点移到视网膜上，呈现一个清晰的像．故答案为照相机；近视；凹．
考点近视眼的成因与矫正办法；眼睛及其视物原理
15．热使荧光物质发光验钞机
【解析】
试题分析红外线具有热效应，可以用取暖，例如浴室内的红外线取暖灯．紫外线可以用验钞，它和红外线的特点是不同的，所以使用范围也就不同．B超是利用超声进行工作的．红外线具有热效应，响尾蛇就是通过这一特点跟踪食物，进行捕食．紫外线可以使荧光物质发光，所以可以用做验钞机．B超是利用超声波工作的，和红外线、紫外线无关．
考点红外线、紫外线
16．吸收；反射
【解析】
试题分析透明物体的颜色是由它透过的色光决定的；它能透过什么颜色的光就呈什么颜色．不透明物体的颜色是由它反射的色光决定的．白色物体反射所有颜色的光，黑色物体吸收所有颜色的光．故黑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一讲、光学专题（学案）一、 知识点睛色散二、 精讲精练【板块一】光现象1. 下列有关光现象的说法中正确的是（ ）A ．柳树在水中的倒影是光线折射形成的B ．黑色物体能够反射黑色光C ．光线在电影银幕上发生的是漫反射D ．影子是光反射形成的光现象 光的 直 线 传 播 条件：___________________________。
现象：________、_________、________、_________ 。
光速：_______________________________________。
光年：________________________________。
光的反射 规律：___________________________________________。
分类：__________、__________。
现象：__________、___________、___________。
作图依据：____________________________________。
平面镜成像 光的折射成像特点：________________________。
成像原理：________________________。
作图依据：___________、____________。
定义：____________________________________________。
规律：____________________________________________。
现象：__________、____________、____________。
作图依据：_________________、____________________。
透 镜 _______________________。
物体的颜色 凸透镜 凹透镜 作用：________________。
成像规律：_____________________________、 ________________________________。
应用：__________、__________、__________。
作用：______________。
应用：______________。
透明物体：____________________。
不透明物体：__________________。
红外线的应用：________________。
紫外线的应用：________________。
2.如图所示的四种现象中属于光的折射的是（）A．通过玻璃观赏白鹤梁水下奇观B．小鸭在水中看见自己的像C．阳光透过树林时留下树的影子D．岸边植物的倒影3.一个人站在平面镜前，离镜面的距离为1.6m，在这个人的正身后2.5m处的墙上有一幅画，则这个人从镜中看到的画到他本人的距离是（）A．2.5m B．5.7m C．4.1m D．1.6m4.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。
接着，从图示位置沿箭头方向水平移动乙，观察光斑形状的变化情况。
下列合乎要求的是（）A．B．C．D．5.如图所示，一束激光沿_______射到空水槽底部O点，形成一个光斑，向水槽中注入适量水后，水槽底部光斑会移动到O点的_______（选填“左”或“右”）侧。
继续沿水槽壁缓慢注水，在此过程中，折射角__________（选填“增大”、“不变”或“减小”）。
6.为解决高楼灭火难题，军工转民用“导弹灭火”技术实验成功，如图，发射架上有三只眼：“可见光”、“红外线”和“激光”，当高楼内有烟雾火源不明时，可用__________发现火源，可用_______精确测量火源距离（均选填“可见光”、“红外线”或“激光”）。
7.一个演员在舞台上演出。
当舞台上方的红色追光灯照射到她时，观众看到她一身艳丽的红色服装；当灯光操作员改用绿色追光灯照射她时，观众看到她上装为绿色而裙子为黑色。
那么，这位演员服装的实际颜色是（）A．上装和裙子都是红色B．上装和裙子都是绿色C．上装为绿色，裙子为黑色D．上装为白色，裙子为红色8.自动感应门有两种类型：一种是感应装置接收到人所发出的红外线，将门打开；另一种是感应装置发出微波来感知向门移动的物体，将门打开。
以下设计方案能探究某自动门属于哪种类型的是（）A．两人从不同位置分别向门靠近，观察门的反应B．门打开后，人在门前静止站立一段时间，观察门的反应C．人以两种不同速度分别向门靠近，观察门的反应D．人分别在白天和夜晚的时候向门靠近，观察门的反应9.电磁波是一个大家族，如图是它们的家族谱。
对电磁波的认识，下列说法错误的是（）A．可见光也是一种电磁波B．红外线比紫外线的频率低C．真空中不同电磁波的传播速度不同D．在医学上，用来灭菌消毒的是紫外线【板块二】透镜10.下列关于图中所示光学现象的描述或解释正确的是（）A．图甲中，小孔成的是倒立的虚像B．图乙中，人配戴的凹透镜可以矫正近视眼C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律11.2014年在巴西举行的世界杯足球赛首次采用“门线技术”，图甲中的摄像机镜头相当于______（选填“凸”或“凹”）透镜，足球到摄像机距离u____2f（选填“＞”、“=”或“＜”）。
如图乙，裁判员手腕处的表在一秒内就能收到分析结果，表是通过接收___________信号工作的。
12.一束平行光经过一凸透镜后在光屏上得到了一个最小、最亮的光斑（如图甲）。
小明用此凸透镜探究凸透镜成像的规律，当物体位置如图乙所示时，在光屏上呈现的是（）A．倒立缩小的实像B．倒立等大的实像C．倒立放大的实像D．正立放大的虚像13.在我国首次“太空授课”中，女航天员王亚平制造了一个小水球，我们看到了她在水球中的“倒影”，如图，下列说法正确的是（）A．“倒影”是光的反射形成的B．“倒影”不能成在光屏上C．照相机是利用这一成像原理制成的D．若王亚平距水球变远，“倒影”会变大14.如图是杨大爷眼睛看物体时的成像情况，则它的眼睛类型及矫正需要选用的透镜分别是（）A．远视眼凸透镜B．远视眼凹透镜C．近视眼凹透镜D．近视眼凸透镜【板块三】光学作图15.如图为发光点S和竖直放置的平面镜的位置情况。
根据光的反射定律完成下列两小题：（1）在图中用光路图作出发光点S的像点S＇（2）推导证明S＇点和S点到平面镜距离相等。
16.如图所示是艺术体操训练房的俯视图，训练房的北墙有一大平面镜，当老师从室外进入到图示位置时，甲、乙、丙、丁四位同学能通过平面镜观察到老师的是（）A．甲同学B．乙同学C．丙同学D．丁同学17.将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中行进最后射出水面的光路图。
18.（1）如图1，小枫想要利用一块平面镜使竖直向下照射的太阳光沿水平方向射入涵洞中，请你通过作图标出平面镜的位置，完成光路图，并标出反射角的度数。
（2）如图2所示，凸透镜的主光轴与水面重合，F是凸透镜的焦点，一束平行于主光轴的光射向凸透镜，画出折射光线的大致传播方向。
19.如图，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处。
在A上选择一点S画出光路图以表明成像于S′的原理（可以只画一条光线）。
【板块四】光学实验20.某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜，并利用液体透镜探究“光的折射”和“透镜成像”，如图所示：（1）在探究“凸透镜对光线的作用”时，首先在两个透明玻璃长方体容器中充入蚊香烟雾，然后将水注入橡皮膜，制成液体透镜，再将液体透镜放置在两个玻璃容器之间，如图甲所示，让光线沿图示方向射入玻璃容器，经透镜折射后折射光线将______（选填“偏离”或“偏向”）主光轴。
如果此时再用注射器向橡皮膜注水，改变液体透镜的凸起程度，则折射光线偏折的程度_____（选填“会”或“不会”）改变，在玻璃容器中充入蚊香烟雾的目的______________________。
（2）在用液体透镜探究“凸透镜成像规律”时，蜡烛、光屏和液体透镜的位置如图乙所示，光屏上出现清晰的烛焰像，若透镜位置不动，将蜡烛移到光具座10cm刻度时，则烛焰经凸透镜所称的像是_______。
A．放大、倒立的实像B．放大、正立的虚像C．缩小、倒立的实像D．缩小、正立的实像（3）为了探究“影响液体透镜折光能力强弱的因素”，物理兴趣小组人员做了如下实验：在图甲所示的装置中，保持液体透镜的凸起程度、即形状不变，先后在橡皮膜中注入酒精和煤油，观察光线经不同液体透镜折射后的偏折程度，此时，他们是在探究液体透镜折光能力与____________是否有关，在此探究过程中保持液体透镜的凸起程度，即形状不变的具体原因是__________________________。
（4）利用液体透镜还可以探究哪些问题？（写出一个即可）。
____________________________________________________。
21.探究光的反射规律，小亮进行了下面的实验：照图中那样，把一面镜子M平放在平板上，把一个画有角度的白色硬纸板竖立在镜上，硬纸板是由E、F两块粘接而成，可绕接缝ON转动，ON垂直于镜面。
（1）实验时从白纸板前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了___________（选填“镜面反射”或“漫反射”）。
（2）让光线逆着反射光线射向镜面，经M反射后，反射光线逆着原入射光线方向射出，表明光路是___________。
（3）可折转的白色硬纸板在实验中的作用是：（写出两条）①__________________；②____________________。
22.如图甲所示，小丽同学在进行“探究平面镜成像特点”的实验时，将玻璃板竖直放在水平桌面上。
再取两段相同的蜡烛A和B竖直地放于玻璃板前后，点燃玻璃板前的蜡烛A，移动蜡烛B，直到看上去蜡烛B与蜡烛A的像完全重合。
在此实验中：（1）如果有5mm厚和2mm厚的两块玻璃板，应选择_______mm厚的玻璃板做实验，用两段相同的蜡烛是为了比较像与物的_________关系。
（2）小丽将光屏放在蜡烛B的位置上。
发现光屏上_________（选填“能”或“不能”）承接到蜡烛A的像。
这是因为_______________________________。
（3）如果玻璃板没有竖直放置（如图乙所示），在实验过程中会出现的情况是______________________________________。
