接近开关NPN和PNP区别(初学必读!)

合集下载

接近开关NPN和PNP区别-资料类

接近开关NPN和PNP区别－资料类关键信息项：1、接近开关类型：NPN 型、PNP 型2、工作原理差异3、输出信号特点4、适用场景5、接线方式11 引言本协议旨在详细阐述接近开关中 NPN 型和 PNP 型的区别，以便用户在实际应用中能够准确选择和使用适合的接近开关。

111 接近开关简介接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关。

它通过感应目标物体的接近或远离来输出相应的电信号。

112 NPN 型接近开关NPN 型接近开关的输出端在没有检测到物体时为高电平，检测到物体时输出低电平。

113 PNP 型接近开关PNP 型接近开关在未检测到物体时输出低电平，检测到物体时输出高电平。

21 工作原理差异NPN 型接近开关内部使用 NPN 型三极管，当有物体接近时，三极管导通，输出端接地，从而输出低电平。

PNP 型接近开关内部采用 PNP 型三极管，当有物体接近时，三极管导通，电源通过三极管加到输出端，从而输出高电平。

211 电流流向在 NPN 型接近开关中，电流从电源正极出发，经过负载，然后流入接近开关的输出端，最后流到地。

对于 PNP 型接近开关，电流从电源正极出发，经过接近开关的输出端，再经过负载，最后流回电源负极。

31 输出信号特点NPN 型接近开关的输出信号为低电平有效，常用于连接到 PLC 等控制器的输入端口时，需要使用漏型输入接法。

PNP 型接近开关的输出信号为高电平有效，在连接到 PLC 等控制器时，通常采用源型输入接法。

311 负载连接当使用 NPN 型接近开关时，负载的一端连接电源正极，另一端连接接近开关的输出端。

而使用 PNP 型接近开关时，负载的一端连接接近开关的输出端，另一端连接电源负极。

41 适用场景NPN 型接近开关适用于需要在检测到物体时拉低电平的场合，例如某些控制系统中需要低电平触发的情况。

PNP 型接近开关则适用于需要在检测到物体时抬高电平的应用场景。

接近开关NPN和PNP区别

接近开关NPN和PNP区别先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多。

但多数的日本的PLC有日本型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

PNP与NPN型传感器（开关型）分为六类：1、NPN-NO（常开型）2、NPN-NC（常闭型）3、NPN-NC+NO（常开、常闭共有型）4、PNP-NO（常开型）5、PNP-NC（常闭型）6、PNP-NC+NO（常开、常闭共有型）PNP与NPN型传感器一般有三条引出线，即电源线VCC、0V线，out信号输出线。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

接近开关pnp与npn区别

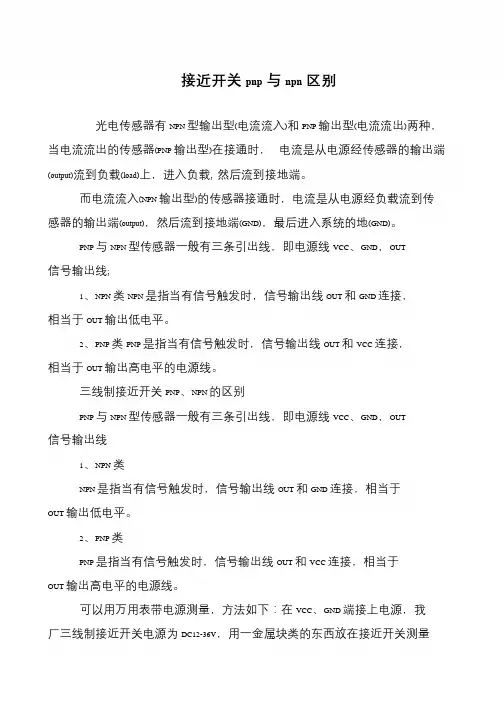

接近开关pnp与npn区别
光电传感器有NPN 型输出型(电流流入)和PNP 输出型(电流流出)两种，当电流流出的传感器(PNP 输出型)在接通时，电流是从电源经传感器的输出端(output)流到负载(load)上，进入负载, 然后流到接地端。

而电流流入(NPN 输出型)的传感器接通时，电流是从电源经负载流到传
感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地(GND)。

PNP 与NPN 型传感器一般有三条引出线，即电源线VCC、GND，OUT 信号输出线;
1、NPN 类NPN 是指当有信号触发时，信号输出线OUT 和GND 连接，相当于OUT 输出低电平。

2、PNP 类PNP 是指当有信号触发时，信号输出线OUT 和VCC 连接，相当于OUT 输出高电平的电源线。

三线制接近开关PNP、NPN 的区别
PNP 与NPN 型传感器一般有三条引出线，即电源线VCC、GND，OUT 信号输出线
1、NPN 类
NPN 是指当有信号触发时，信号输出线OUT 和GND 连接，相当于
OUT 输出低电平。

2、PNP 类
PNP 是指当有信号触发时，信号输出线OUT 和VCC 连接，相当于
OUT 输出高电平的电源线。

可以用万用表带电源测量，方法如下：在VCC、GND 端接上电源，我
厂三线制接近开关电源为DC12-36V，用一金属块类的东西放在接近开关测量。

接近开关NPN和PNP区别-资料类

接近开关NPN和PNP区别－资料类关键信息项：1、接近开关类型：NPN 型、PNP 型2、工作原理3、输出信号特点4、适用场景5、电路连接方式6、电源极性要求7、负载接法8、检测距离9、响应频率10、防护等级11、价格比较11 接近开关概述接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（plc）装置提供控制指令。

接近开关是种开关型传感器（即无触点开关），它既有行程开关、微动开关的特性，同时具有传感性能，且动作可靠，性能稳定，频率响应快，应用寿命长，抗干扰能力强等、并具有防水、防震、耐腐蚀等特点。

产品有电感式、电容式、霍尔式、交、直流型。

111 NPN 型接近开关NPN 型接近开关是指当有信号触发时，信号输出线 OUT 和 0V 线连接，相当于输出低电平 0V。

112 PNP 型接近开关PNP 型接近开关是指当有信号触发时，信号输出线 OUT 和电源VCC 连接，相当于输出高电平 VCC。

12 工作原理NPN 型接近开关使用 NPN 型三极管作为输出控制，当感应到物体时，三极管导通，输出低电平。

PNP 型接近开关使用 PNP 型三极管作为输出控制，当感应到物体时，三极管导通，输出高电平。

121 检测原理接近开关通过感应物体的存在或接近，改变内部电路的状态，从而实现信号的输出。

常见的感应方式包括电感式、电容式、霍尔效应等。

13 输出信号特点NPN 型接近开关输出的是低电平信号，在电路中通常与下拉电阻配合使用。

PNP 型接近开关输出的是高电平信号，在电路中通常与上拉电阻配合使用。

131 信号稳定性两种类型的接近开关在信号稳定性方面可能会受到环境因素、电源波动等影响，但在正常工作条件下，都能提供可靠的输出信号。

14 适用场景NPN 型接近开关常用于连接到 PLC 等控制器的输入端口，其低电平信号与控制器的输入逻辑相匹配。

接近开关NPN和PNP区别

接近开关NPN和PNP差别先要搞清晰PNP.NPN 暗示的意思是什么.P暗示正.N暗示负.PNP暗示日常平凡为高电位,旌旗灯号到来时旌旗灯号为负.NPN暗示日常平凡为低电位,旌旗灯号到来时旌旗灯号为高电位输出.接近开关和光电开关只是检测电路不合输出雷同.至于PLC接线,一般用NPN 的较多.但多半的日本的PLC有日本型.世界型.和通用型.进入中国的多半为世界型和通用型.可直接用NPN型.接近开关和光电开关的电源正端接电源正.负接公共端.输出接PLC的输入端.PLC的输入类型是分漏式和源式的,前者指的是正旌旗灯号输入（可直接用PNP）,后者指的是负旌旗灯号输入（可直接用NPN）,不然必须用继电器转换后输入.传感器的型式不一而足,不过一般用得最多的是两线跟三线的,两线的跟负载串联.三线的多为开集极输出,三根线分离为正负电源和输出晶体管的集电极.传感器的NPN和PNP是依据输出晶体管的型号来的.NPN的负载是接在正电源与集电极之间,而PNP是接在集电极与负电源之间的.要用万用表来断定传感器的型号,须要先给它一个负载,再依据它的输出电压来断定.PNP与NPN型传感器基本的差别在哪？PNP与NPN型传感器其实就是应用三极管的饱和和截止,输出两种状况,属于开关型传感器.但输出旌旗灯号是截然相反的,即高电温和低电平.NPN输出是低电平0,PNP输出的是高电平1.PNP与NPN型传感器（开关型）分为六类：1.NPN-NO（常开型）2.NPN-NC（常闭型）3.NPN-NC+NO（常开.常闭共有型）4.PNP-NO（常开型）5.PNP-NC（常闭型）6.PNP-NC+NO（常开.常闭共有型）PNP与NPN型传感器一般有三条引出线,即电源线VCC.0V 线,out旌旗灯号输出线.1.PNP类PNP是指当有旌旗灯号触发时,旌旗灯号输出线out和电源线VCC衔接,相当于输出高电平的电源线.对于PNP-NO型,在没有旌旗灯号触发时,输出线是悬空的,就是VCC电源线和out线断开.有旌旗灯号触发时,发出与VCC电源线雷同的电压,也就是out线和电源线VCC衔接,输出高电平VCC.对于PNP-NC型,在没有旌旗灯号触发时,发出与VCC电源线雷同的电压,也就是out线和电源线VCC衔接,输出高电平VCC.当有旌旗灯号触发后,输出线是悬空的,就是VCC电源线和out线断开.对于PNP-NC+NO型,其实就是多出一个输出线OUT,依据须要弃取.2.NPN类NPN是指当有旌旗灯号触发时,旌旗灯号输出线out和0v线衔接,相当于输出低电平,ov.对于NPN-NO型,在没有旌旗灯号触发时,输出线是悬空的,就是0v线和out线断开.有旌旗灯号触发时,发出与OV雷同的电压,也就是out线和0V线衔接,输出输出低电平OV.对于NPN-NC型,在没有旌旗灯号触发时,发出与0V线雷同的电压,也就是out线和0V线衔接,输出低电平0V.当有旌旗灯号触发后,输出线是悬空的,就是0V线和out线断开.对于NPN-NC+NO型,和NPN-NC+NO型相似,多出一个输出线OUT,及两条旌旗灯号反相的输出线,依据须要弃取.。

接近开关NPN和PNP区别-资料类

接近开关NPN和PNP区别－资料类关键信息项：1、接近开关类型：NPN 型、PNP 型2、工作原理3、输出信号特点4、电源极性要求5、负载连接方式6、适用场景1、接近开关概述11 接近开关是一种无需与运动部件进行机械直接接触而可以操作的位置开关，当物体接近开关的感应面到动作距离时，不需要机械接触及施加任何压力即可使开关动作，从而驱动直流电器或给计算机（PLC）装置提供控制指令。

2、 NPN 型接近开关21 NPN 型接近开关的工作原理当有物体靠近接近开关时，感应面产生的电磁场会使内部的三极管导通。

对于 NPN 型，电流从电源正极经过负载，流入三极管的集电极（C），再从发射极（E）流出到电源负极，形成回路。

211 NPN 型接近开关在导通时，输出端（OUT）与 0V （即电源负极）之间的电阻很小，接近 0 欧姆，输出低电平信号。

212 NPN 型接近开关在没有物体靠近时，三极管处于截止状态，输出端与 0V 之间呈现高阻态，输出高电平信号。

3、 PNP 型接近开关31 PNP 型接近开关的工作原理当物体靠近接近开关时，同样会使内部三极管导通。

但对于 PNP 型，电流从电源正极流入三极管的发射极（E），再从集电极（C）流出，经过负载回到电源负极。

311 PNP 型接近开关在导通时，输出端（OUT）与电源正极之间的电阻很小，接近 0 欧姆，输出高电平信号。

312 PNP 型接近开关在没有物体靠近时，三极管截止，输出端与电源正极之间呈现高阻态，输出低电平信号。

4、 NPN 和 PNP 型接近开关的电源极性要求41 NPN 型接近开关通常需要连接到直流电源的正极和 0V 端，其负载一般连接在电源正极和输出端之间。

411 为确保 NPN 型接近开关正常工作，电源的电压和电流需满足其规格要求。

42 PNP 型接近开关则相反，其电源连接是 0V 端和直流电源的正极，负载连接在 0V 端和输出端。

421 与 NPN 型相同，PNP 型接近开关对电源的参数也有特定的要求。

接近开关NPN和PNP区别

接近开关NPN和PNP区别（一）先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多。

但多数的的PLC有型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN 型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP 是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

接近开关PNP和NPN的区别

接近开关PNP和NPN的区别光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的传感器(PNP输出型)在接通时，电流是从电源经传感器的输出端（outp ut）流到负载（load）上，进入负载, 然后流到接地端。

而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。

PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线1、NPN类NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。

2、PNP类PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。

NPN PLC与PNP PLC的区别PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

有信号触发时，发出与VCC电源线相同的电压，也就是out 线和电源线VCC连接，输出高电平VCC。

对于PNP-NC型，在没有信号触发时，发出与VCC电源线相同的电压，也就是out线和电源线VCC连接，输出高电平VCC。

当有信号触发后，输出线是悬空的，就是VCC电源线和out线断开。

接近开关NPN和PNP区别(初学必读!)

接近开关N P N和P N P区别（初学必读！）在市场上不同类型的接近开关当中，除二线制开关以外，无论是在工程设计时选型还是使用安装时都需要考虑传感器与系统（PLC）的输出连接方式。

大多数的接近开关输出回路无论是NPN型还是PNP型都是属集电极开路输出信号形式（AC型除外），且都具有最基本的3条信号线,其分别为（VCC；GND；OUT），也有4线制的OUT（NO+NC）。

一、NPN型、PNP型输出线定义要素首先我们对3条信号线定义或称呼进行说明:1. VCC：即为电源，又称为+V；（俗称电源正极，接红色或褐色线）。

2. GND：即为接地线，又称为0V；（俗称电源负极，接蓝色线）。

3. OUT：即为信号输出线，又称为负载；（接黑色（或白色）线）。

接着单纯的说明NPN型、PNP型代表的意思：NPN型：可简称N型，N表示信号端为负电压输出；内部开关连接于信号端与负极。

PNP型：可简称P型，P表示信号端为正电压输出；内部开关连接于信号端与正极。

同时两种类型都有NO(常开)型或NC(常闭)型不同的输出常态，在选型时单纯的选择NPN型或PNP型输出均是不全面的描述。

从信号端而言NPN型或PNP型严格来说应为如下情况：但是在实际应用中往往不仅仅简单了解信号端输出类型就能知道自己所需要的接近开关、光电开关、传感器之类的接线方法是否正确，还需要了解对具体应用的输入输出信号和电源。

多凯科技作为专业的传感器制造商，在多年与客户的接触中总结出，在实践中有直接连接中间继电器或者连接单片机使用的，也有连接PLC使用的，接入方式不同，对应的信号线接法也就不同，整理应用如下。

二、接近开关、光电开关接线方法接近开关是传感器中的一种，其连接并非单一形式，通用最多的是三线式；两线式相对简单，另四线连接方式也是基于三线的基础应需而产生的。

总合类型为：1. 二线制传感器：1-1、NO（常开型）1-2、NC （常闭型）注：二线制分AC（交流）和DC（直流）2. 三线制传感器：2-1、NPN - NO（常开型）2-2、NPN –NC（常闭型）2-3、PNP - NO（常开型）2-4、PNP –NC（常闭型）3. 四线制传感器：3-1、NPN（NO + NC）常开+常闭型3-2、PNP（NO + NC）常开+常闭型4. 接线图4-1、NPN型工作工程NPN型接近开关用于正极共点（COM），传感器内部开关是信号输出线OUT与GND（0V）电源“－”极相连，相当于OUT信号输出低电平。

接近开关NPN常开常闭和PNP常开常闭如何区别？

接近开关NPN常开常闭和PNP常开常闭如何区别？
要知道接近开关NPN常开常闭和PNP常开常
闭如何区别，⾸先要了解接近开关的内部结
构
NPN接近开关
内部输出是NPN三极管
负载需要接在棕⾊线（VCC）和⿊⾊线（输出）之间
没有检测物时
常开型NPN（NO）:内部三极管不导通，输出⾼电平，指⽰灯灭，负载不⼯作
常闭型NPN（NC）:内部三极管导通，输出低电平，指⽰灯亮，负载⼯作
检测物靠近时
常开型NPN（NO）:内部三极管导通，输出低电平，指⽰灯亮，负载⼯作
常闭型NPN（NC）:内部三极管不导通，输出⾼电平，指⽰灯灭，负载不⼯作
PNP接近开关
内部输出是PNP三极管
负载需要接在⿊⾊线（输出）和蓝⾊线（GND）之间
没有检测物时
常开型PNP（NO）:内部三极管不导通，输出低电平，指⽰灯灭，负载不⼯作
常闭型PNP（NC）:内部三极管导通，输出⾼电平，指⽰灯亮，负载⼯作
检测物靠近时
常开型PNP（NO）:内部三极管导通，输出⾼电平，指⽰灯亮，负载⼯作
常闭型PNP（NC）:内部三极管不导通，输出低电平，指⽰灯灭，负载不⼯作
知道NPN和PNP接近开关的内部结构和⼯作
原理，就可以进⾏区分了
棕⾊线接直流电源(12~24V)，靠近⾦属指⽰灯亮，离开⾦属指⽰灯灭的是常开型（NO）的，反
之为常闭型（NC）
针对常开型（NO），⽤万⽤表测量⿊⾊线的电压，如果靠近⾦属⿊⾊线为低电平，离开⾦属为
⾼电平，则是NPN型的，反之为PNP型的
针对常闭型（NC），⽤万⽤表测量⿊⾊线的电压，如果靠近⾦属⿊⾊线为⾼电平，离开⾦属为
低电平，则是NPN型的，反之为PNP型的。

接近开关PNP和NPN的区别

接近开关PNP和NPN的区别
如果是传感器，那，NPN,常开，单传感器不作用时，输出低电平，作用时，输出高电平。

NPN,常闭，单传感器不作用时，输出高电平，作用时，输出低电平。

PNP,常开，单传感器不作用时，输出高电平，作用时，输出低电平。

PNP,常闭，单传感器不作用时，输出低电平，作用时，输出高电平。

如果，你用的是直流24V的传感器，还可以这样理解，高电平+24V,低电平0V。

光电传感器有NPN型输出型(电流流入)和PNP输出型(电流流出)两种，当电流流出的传感器(PNP输出型)在接通时，电流是从电源经传感器的输出端（output）流到负载（load）上，进入负载,然后流到接地端。

而电流流入(NPN输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。

PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线
1、NPN类
NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT输出低电平。

2、PNP类
PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT输出高电平的电源线。

图解PNP和和NPN接近开关的区别

图解PNP和和NPN接近开关的区别NPN和PNP说的是三极管的两种类型，三极管作为无触点电子开关被常用于开关电路，由输入电压信号来控制三极管的导通与断开。

三极管的输入电压信号又是通过接近开关的传感器来给定，于是只要有物体靠近接近开关的传感器，当输入电压信号超过三极管的门槛电压时，三极管就会处于导通状态。

用NPN型开关三极管举例这是NPN型开关三极管的截止状态等效图当三极管的基极输入电压信号趋近于零时，则基极电流也趋近于零，因此三极管的C极跟E极呈断开状态。

假设这是硅材质的NPN型开关三极管，那么只要基极输入电压信号低于0.7V，三极管就会处于截止状态。

这是NPN型开关三极管的饱和状态等效图当开关三极管的基极有输入电压信号，且大于开关三极管的门槛电压时，开关三极管就会处于饱和状态，那么三极管的C极跟E极就会短路，相当于机械开关的闭合动作。

看了开关三极管的饱和与截止简单的介绍，于是看它在接近开关的应用，如下是接近开关的集中接线图。

三线制接近开关一般用的是低压直流电24VDC第一幅图，说的是常开的NPN型接近开关。

棕色线接直流电源正，蓝色线接直流电源负，黑色线是信号线。

此时看到图一中的黑色线跟蓝色线之间有个开关，这个开关就是开关三极管的C极跟E极，只要给接近开关的传感器一个触发信号，开关三极管就会有输入电压信号，开关三极管的C极跟E极就会短路，那么黑色信号线就会得到跟蓝线一样的电平。

因此图一的接近开关属于常开的NPN型接近开关，是低电平输出信号。

区别NPN和PNP接近开关好办让接近开关处于工作状态，看黑色信号线跟棕色处于同一电平还是跟蓝色处于同一电平。

若接近开关的黑色信号线跟蓝色处于同一电平，说明此接近开关是NPN型接近开关，且为低电平信号输出，若黑色信号线跟棕色处于同一电平，说明此接近开关是PNP型接近开关，且为高电平信号输出。

一般情况接近开关都会说明是那种类型的接近开关，写的清清楚楚，只是有时看不清了才用这样的办法进行简单的判别。

接近开关NPN常开常闭和PNP常开常闭如何区别？

接近开关NPN常开常闭和PNP常开常闭如何区别？我是一名传感器的应用工程师，觉得很适合回答这个问题。

要想区分NPN和PNP的常开常闭，首先要知道这两种输出信号的模式下其电路图情况。

那么我就手绘一下图纸然后根据图纸来解释。

（手绘图太粗糙，各位别介意哈），同时要想区分常开常闭的真实情况，还需要准备一个24V开关电源和一个万用表（选择到直流电压档）。

PNP区分，PNP信号的接近开关其电路图如下所示：由图中可以看到，PNP信号是属于下拉电阻负载的，所以其公共端（即COM端）是负极，所以采集信号的时候要接的线就是信号线与电源负两根。

区分方法：用开关电源给接近开关上电，在感应范围内没有被测物的情况下，用万用表量信号线与电源负之间的电压，如果此时电压为0，而感应范围内有被测物时电压为24V左右（绝对值），那么这个开关是PNP常开信号。

反之，则为PNP常闭信号……NPN区分，NPN信号的接近开关其电路图如下所示：由图中可以看到，NPN信号是属于上拉电阻负载的，所以其公共端（即COM端）是电源正极，所以采集信号的时候要接的线就是信号线与电源正两根。

区分方法：用开关电源给接近开关上电，在感应范围内没有被测物的情况下，用万用表量信号线与电源正之间的电压，如果此时电压为0，而感应范围内有被测物时电压为24V（绝对值）左右，那么这个开关是NPN常开信号。

反之，则为NPN常闭信号……以上就是我的回答，希望对楼主有所帮助。

（另外，随着工业4.0及2025中国制造时代的到来，传感器的作用愈发的突出，为跟上时代步伐，本人特地在头条号里撰写了一些关于传感器内容的文章，有的非常基础特别适合于初学者使用，其中有篇文章就是专门介绍PNP/NPN/PUSH-PULL的，欢迎对传感器感兴趣的同仁关注阅读指正，谢谢）。

接近开关NPN和PNP区别(一看就懂)

接近开关NPN和PNP区别(一看就懂)接近开关NPN和PNP区别接近开关是一种常见的传感器装置，通过检测目标物体是否靠近传感器来实现开关的触发。

在市场上，我们常见的接近开关有两种类型：NPN型和PNP型。

虽然它们的作用相同，但在工作原理和应用方面存在一些差异。

接下来，我们将详细介绍NPN型和PNP型接近开关的区别。

一、NPN型接近开关NPN型接近开关，也称作NPN感应器，是一种基于NPN晶体管原理的开关。

它由三个主要部分组成：接近感应器、增幅器和输出级。

当没有目标物靠近接近感应器时，输出级由NPN型晶体管导通，输出为低电平。

而当有目标物靠近接近感应器时，引起晶体管的截止，输出级变为高电平。

NPN型接近开关的特点主要包括：1. 输入电压范围为0V至24V，可以适用于多种工作电压环境。

2. 用途广泛，可应用于接近检测、位置检测、计数等各种自动控制系统中。

3. 输出为NPN型信号，可以直接连接至PLC（可编程逻辑控制器）或其他数字输入设备。

二、PNP型接近开关PNP型接近开关，也称作PNP感应器，是一种基于PNP晶体管原理的开关。

与NPN型接近开关不同，PNP型接近开关的输出极性相反。

当没有目标物靠近接近感应器时，输出级由PNP型晶体管导通，输出为高电平。

而当有目标物靠近接近感应器时，晶体管截止，输出级变为低电平。

PNP型接近开关的特点主要包括：1. 输入电压范围为0V至24V，与NPN型接近开关相同。

2. 应用领域广泛，用于接近检测、位置检测、计数等多种自动化控制系统。

3. 输出为PNP型信号，可以直接连接至PLC或其他数字输入设备。

三、NPN型和PNP型的适用场景选择1. 电路连接方式:- NPN型：NPN型接近开关的输出通常与电源负极相连接。

当接收到感应信号时，输出形成“低电平”，是典型的“开漏”输出。

- PNP型：PNP型接近开关的输出通常与电源正极相连接。

当接收到感应信号时，输出形成“高电平”。

接近开关传感器NPN与PNP的接线区别

接近开关传感器NPN与PNP的接线区别接近开关NPN和PNP区别，先要清楚PNP、NPN表示的意思是什么。

P 表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出。

接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多但多数的日本的PLC有日本型、世界型、和通用型进入中国的多数为世界型和通用型可直接用NPN型接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用。

PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

接近开关npn和pnp区别一看就懂接近开关NPN和PNP区别传感器的型式多样，一般采用的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

接近开关传感器NPN与PNP的接线区别在机械设备控制中，从工程设计到应用安装都需要对控制部分的接近开关传感器接线方法非常清晰明了。

现实中却无法实现所有过程为同一人或都是专业且了解传感器与机械设备的全性能人员，故在机械手、机器人、自动化设备、半自动化生产线等有机械控制的地方应用到接近开关或光电传感器时，即可能出现对接线方法不完全了解的情况和现象。

一般二线式的传感器接线相对简单，只要区分DC（直流）与AC（交流），正负极正确就可运行使用。

需要区分的主要为三线式、四线式的接近开关、光电传感器，它们有正输出与负输出之分，即NPN型与PNP型。

接线图为例如下：一、NPN型、PNP型信号输出线的定义1.VCC：为电源正极V（接红色或褐色信号线）；2.GND：为电源负极0V或为接地线（接蓝色信号线）；3.OUT：为负载又称信号输出线（接黑色或白色信号线）；二、NPN型、PNP型接线说明1、NPN型工作原理NPN型接近开关用于正极共点（COM），信号端为负电压输出；传感器内部开关是信号输出线OUT与GND（0V）电源“－”极相连，相当于OUT信号输出低电平。

接近开关NPN和PNP区别

接近开关NPN和PNP区别先要搞清楚PNP、NPN 表示的意思是什么。

P表示正、N表示负。

PNP表示平时为高电位，信号到来时信号为负。

NPN表示平时为低电位，信号到来时信号为高电位输出.接近开关和光电开关只是检测电路不同输出相同。

至于PLC接线，一般用NPN的较多。

但多数的日本的PLC有日本型、世界型、和通用型。

进入中国的多数为世界型和通用型。

可直接用NPN 型。

接近开关和光电开关的电源正端接电源正、负接公共端、输出接PLC的输入端。

PLC的输入类型是分漏式和源式的，前者指的是正信号输入（可直接用PNP），后者指的是负信号输入（可直接用NPN），否则必须用继电器转换后输入。

传感器的型式不一而足，不过一般用得最多的是两线跟三线的，两线的跟负载串联。

三线的多为开集极输出，三根线分别为正负电源和输出晶体管的集电极。

传感器的NPN和PNP是根据输出晶体管的型号来的。

NPN的负载是接在正电源与集电极之间，而PNP是接在集电极与负电源之间的。

要用万用表来判断传感器的型号，需要先给它一个负载，再根据它的输出电压来判断。

PNP与NPN型传感器根本的区别在哪？PNP与NPN型传感器其实就是利用三极管的饱和和截止，输出两种状态，属于开关型传感器。

但输出信号是截然相反的，即高电平和低电平。

NPN输出是低电平0，PNP输出的是高电平1。

1、PNP类PNP是指当有信号触发时，信号输出线out和电源线VCC连接，相当于输出高电平的电源线。

对于PNP-NO型，在没有信号触发时，输出线是悬空的，就是VCC电源线和out线断开。

接近开关中NPN型和PNP型在现场使用中有什么区别

而电流流入(NPN 输出型)的传感器接通时，电流是从电源经负载流到传感器的输出端(output)，然后流到接地端(GND)，最后进入系统的地（GND）。

PNP与NPN型传感器一般有三条引出线，即电源线VCC、GND，OUT信号输出线1、NPN类NPN是指当有信号触发时，信号输出线OUT和GND连接，相当于OUT 输出低电平。

2、PNP类PNP是指当有信号触发时，信号输出线OUT和VCC连接，相当于OUT 输出高电平的电源线。

通俗的讲:pnp信号输出是电源信号，npn输出是ov信号，在与plc接线时，需要这样。

pnp要求输入公共点com接ov,因为pnp信号输出的是电源，这样能够形成激励，触发输入点。

npn要求输入公共点com接24v(电源），因为npn信号输出的是ov，这样能够在com和输入点形成激励，触发输入点。

就是这么简单。

在选用接近开关，最好选用PNP还是NPN。

NPN的接近开关和光电开关的输出为负，而PNP的则为正。

至于PLC则要看了：有的输入及输出单元都是接正的（PNP)，有的则都是接负的（NPN),而有的则可以通过跳线来实现NPN和PNP之间的转换。

如OMRON的PLC大部分输入、输出单元都是接负的，SIMENS的则大部分为正，而FACON的则可以通过跳线来实现转换。

就我个人的经验，PLC输入为负、输出为正可以较好的实现控制，当然，这要看个人习惯了。

接近开关NPN型OC式的较多，（但PNP式的也有），不仅能与PLC相连，甚至可以直接驱动继电器，但NPN式的接近开关与PLC相连时，要求PLC输入点的COM端接（允许接）高电平（例如SIMENS），即相当于对电源负端的一个开关，而PNP式的相反，相当于一个与电源正端相连的开关，另一方面，如果在PLC输入点用接近开关，可用两线式的，怎么都能接。
