升降式止回阀使用说明
止回阀说明书
1.范围本说明书包括了公称通径DN15mm~600mm(1/2”~24”)、公称压力PN1.6MPa~16MPa(ANSI CLASS150~900)螺纹端、法兰端、对焊端和承插焊端连接的旋启式、升降式止回阀。
2.用途2.1本阀用于管道或装置中，防止介质倒流。
2.2根据介质选用阀门的材质。
2.2.1碳钢阀门适用于水、蒸汽、油品等介质。
2.2.2不锈钢阀门适用于腐蚀性介质。
2.3适用温度：2.3.1普通碳钢阀门适用温度为-29℃~+425℃2.3.2合金钢阀门适用温度≤550℃2.3.3不锈钢阀门适用温度为-196℃~+200℃3.结构3.1止回阀基本结构见图13.2易损件垫片采用聚四氟乙烯或柔性石墨，密封可靠。
4.工作原理止回阀依靠介质本身的流动而自动开、闭阀瓣，防止介质倒流。
5.保管、保养、安装和使用5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。
5.2长期存放的阀门应定期检查，清除污物。
应特别注意密封面的清洁，防密封面的损坏。
5.3安装前应仔细核对阀门标志是否与使用要求相符。
5.4安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。
5.5安装前应注意阀门上流向标记与介质流动方向一致。
5.6。
升降式垂直瓣止回阀应安装在垂直管道上，升降式水平瓣止回阀和旋启式止回阀应安装在水平管道上。
5.7使用中应注意阀门是否有异常声音和振动，为防止在管路中产生水锤效应，应注意管路介质压力波动情况。
6.可能发生的故障、原因及消除方法见表1-1-7.保修制造厂对阀门投入使用一年内负责保修，但不超过发货期18个月。
在保修期内，因产品质量原因均可免费修理或更换零件。
a.法兰连接旋启式止回阀b.法兰连接升降式止回阀-2-。
对夹升降式止回阀的工作原理
对夹升降式止回阀的工作原理一、介绍夹升降式止回阀是一种常用的阀门，用于控制介质的单向流动。
它通过夹单元的上升和下降来实现开启和关闭的功能，具有结构紧凑、安装方便、密封可靠等优点。
本文将详细介绍夹升降式止回阀的工作原理及其应用。
二、夹升降式止回阀的结构夹升降式止回阀由阀体、夹单元、弹簧和密封件等组成。
其中，阀体是阀门的主要部分，夹单元是控制介质流动的关键组件，弹簧用于保持夹单元的位置稳定，密封件用于确保阀门的密封性能。
三、工作原理夹升降式止回阀通过夹单元的上升和下降来实现开启和关闭的功能。
当介质流动的方向与阀门的要求方向一致时，介质的压力将推动夹单元上升，夹单元与阀体之间形成通道，介质可以顺利通过。
而当介质流动的方向与阀门的要求方向相反时，夹单元则会受到介质的阻力，并使夹单元被推向阀座，阻止介质的逆流。
四、夹单元的工作原理夹单元是夹升降式止回阀的核心部件，其工作原理如下： 1. 当介质流动方向与阀门要求方向一致时，介质的压力将推动夹单元上升。
2. 夹单元上升后，与阀体之间形成通道，介质可以顺利通过。
3. 当介质流动方向与阀门要求方向相反时，夹单元受到介质的阻力。
4. 受到的阻力作用下，夹单元被推向阀座，阻止介质逆流。
5. 当介质流动方向再次与阀门要求方向一致时，夹单元将再次上升，介质可以顺利通过。
五、夹升降式止回阀的应用夹升降式止回阀广泛应用于石油、化工、冶金、电力、水利等行业。
主要应用场景包括以下几个方面： 1. 排污系统：夹升降式止回阀可以防止管道内的污水倒流，保持管道的清洁。
2. 提升系统：夹升降式止回阀可以防止介质逆流影响设备的正常工作。
3. 管道系统：夹升降式止回阀可以避免液体在管道内产生压力冲击，保护设备的安全。
六、总结夹升降式止回阀通过夹单元的上升和下降来实现流体的单向流动控制。
其结构简单、安装方便、密封性能优越，被广泛应用于各个行业的流体控制系统中。
在实际应用中，需要根据介质的特性、流量的要求选择合适的夹升降式止回阀，以确保系统的稳定运行和安全性。

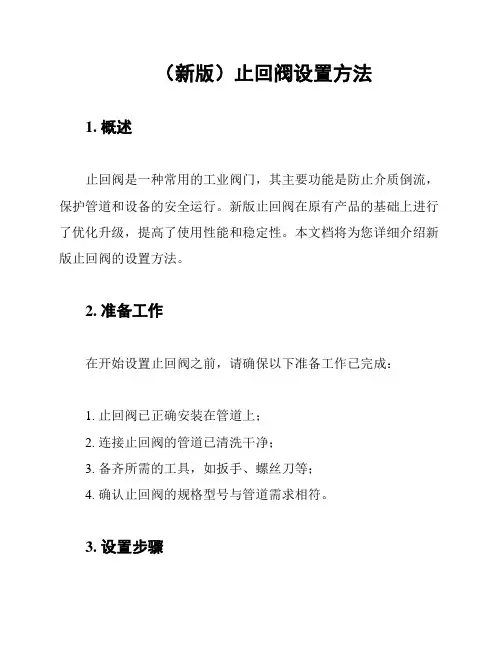

(新版)止回阀设置方法
（新版）止回阀设置方法1. 概述止回阀是一种常用的工业阀门，其主要功能是防止介质倒流，保护管道和设备的安全运行。
新版止回阀在原有产品的基础上进行了优化升级，提高了使用性能和稳定性。
本文档将为您详细介绍新版止回阀的设置方法。
2. 准备工作在开始设置止回阀之前，请确保以下准备工作已完成：1. 止回阀已正确安装在管道上；2. 连接止回阀的管道已清洗干净；3. 备齐所需的工具，如扳手、螺丝刀等；4. 确认止回阀的规格型号与管道需求相符。
3. 设置步骤新版止回阀的设置分为以下几个步骤：3.1 调整止回阀位置1. 打开止回阀两侧的螺母；2. 调整止回阀阀瓣至合适位置，确保阀瓣与阀座对齐；3. 紧固螺母，锁紧止回阀阀瓣。
3.2 调整止回阀开启压力1. 找到止回阀调节螺钉；2. 使用扳手逆时针旋转调节螺钉，直至止回阀阀瓣完全打开；3. 观察止回阀阀瓣开启时的压力，如需调整，继续旋转调节螺钉至合适压力；4. 紧固调节螺钉，确保其锁紧。
3.3 检验止回阀密封性能1. 关闭止回阀两侧的阀门；2. 向止回阀一侧注入介质，观察止回阀阀瓣是否严密关闭；3. 如阀瓣关闭不严，检查阀瓣与阀座之间是否有异物，清除后重新调整；4. 如阀瓣关闭正常，继续进行下一步操作。
3.4 设置止回阀回座压力1. 找到止回阀回座压力调节螺钉；2. 使用扳手顺时针旋转调节螺钉，直至止回阀阀瓣完全关闭；3. 观察止回阀阀瓣关闭时的压力，如需调整，继续旋转调节螺钉至合适压力；4. 紧固调节螺钉，确保其锁紧。
3.5 检验止回阀启动压力1. 关闭止回阀两侧的阀门；2. 向止回阀一侧注入介质，观察止回阀阀瓣是否开启；3. 如阀瓣开启正常，说明止回阀设置完成；4. 如阀瓣未开启，检查止回阀是否损坏或调整不当，重新进行设置。
4. 注意事项1. 设置止回阀时，请确保阀门处于关闭状态；2. 调整止回阀阀瓣和调节螺钉时，力度要适中，避免用力过猛；3. 定期检查止回阀的密封性能和启动压力，确保其正常运行；4. 切勿在止回阀运行过程中进行调整，以免造成设备损坏。

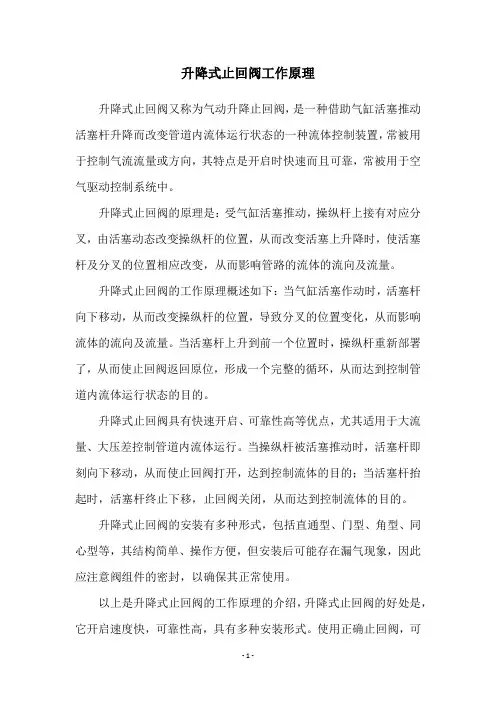

升降式止回阀工作原理
升降式止回阀工作原理
升降式止回阀又称为气动升降止回阀，是一种借助气缸活塞推动活塞杆升降而改变管道内流体运行状态的一种流体控制装置，常被用于控制气流流量或方向，其特点是开启时快速而且可靠，常被用于空气驱动控制系统中。
升降式止回阀的原理是：受气缸活塞推动，操纵杆上接有对应分叉，由活塞动态改变操纵杆的位置，从而改变活塞上升降时，使活塞杆及分叉的位置相应改变，从而影响管路的流体的流向及流量。
升降式止回阀的工作原理概述如下：当气缸活塞作动时，活塞杆向下移动，从而改变操纵杆的位置，导致分叉的位置变化，从而影响流体的流向及流量。
当活塞杆上升到前一个位置时，操纵杆重新部署了，从而使止回阀返回原位，形成一个完整的循环，从而达到控制管道内流体运行状态的目的。
升降式止回阀具有快速开启、可靠性高等优点，尤其适用于大流量、大压差控制管道内流体运行。
当操纵杆被活塞推动时，活塞杆即刻向下移动，从而使止回阀打开，达到控制流体的目的；当活塞杆抬起时，活塞杆终止下移，止回阀关闭，从而达到控制流体的目的。
升降式止回阀的安装有多种形式，包括直通型、门型、角型、同心型等，其结构简单、操作方便，但安装后可能存在漏气现象，因此应注意阀组件的密封，以确保其正常使用。
以上是升降式止回阀的工作原理的介绍，升降式止回阀的好处是，它开启速度快，可靠性高，具有多种安装形式。
使用正确止回阀，可
以节约能源，降低污染，从而提高整个系统的运行效率。
止回阀旋启式升降式原理
止回阀旋启式升降式原理
止回阀旋启式升降式是一种常用的液压系统设备，其工作原理如下：1. 初始状态：当液压系统处于停止状态时，阀芯处于关闭位置，流体无法流动。
液压缸处于下降状态。
2. 升程开始：当液压系统启动时，高压油液进入液压缸的供油腔，液压缸开始上升。
3. 阀芯开启：液压缸上升一定高度后，液压缸的顶部接触到止回阀的阀芯，阀芯被顶开。
此时，液压油液可以通过止回阀的中心孔流经阀芯，进入液压缸的顶部空腔，使液压缸上升速度加快。
4. 液压缸继续升程：液压缸上升的同时，液压油液经过阀芯进入液压缸的顶部空腔，液压缸继续上升。
5. 升程结束：当液压缸上升到一定高度时，阀芯被连接在液压缸上的升降物体顶住，阀芯关闭。
此时，液压油液无法再通过止回阀流经阀芯，液压缸停止上升。
通过上述工作原理，止回阀旋启式升降式能够实现液压缸的升降操作，并且在液压缸上升时，通过开启阀芯，使液压缸上升速度加快，提高了工作效率。
止回阀参数详细说明
锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。
锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。
简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。
水泵吸水管的底阀也止回阀(13张)属于止回阀类。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和直通式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。
安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。
给排水常用阀门及使用说明
升降式止回阀
旋启式止回阀
碟式止回阀 用途：止回阀是用于防止管道和设备使用中介质到流的一种阀门， 用途：止回阀是用于防止管道和设备使用中介质到流的一种阀门，该阀靠介质 的压力达到自行开合或关闭的目的，当介质倒流时， 的压力达到自行开合或关闭的目的，当介质倒流时，阀瓣自动关闭截断介质的 流动避免事故的发生。 流动避免事故的发生。 性能规范： 性能规范： 公称压力： 公称通径：DN50へ 公称压力：PN≤1.6MPa 公称通径：DN50へDN600 使用温度： 10oCへ 适用介质：淡水、 使用温度：-10oCへ+150oC 适用介质：淡水、海水 部件材质： 部件材质： 阀体：铸铁、 阀体：铸铁、铸钢 蝶板：球铁、 蝶板：球铁、铜合金
排泥阀
JM744X、JM644X膜片式液压、 JM744X、JM644X膜片式液压、气动快开排泥阀 膜片式液压
一、产品特点及作途： 产品特点及作途： 该阀的主要特点是 采用双室隔膜传动机构 替代活塞式， 替代活塞式，无运动磨 寿命长。 损，寿命长。主要用途 是安装在各类沉淀池的 底部壁外， 底部壁外，用以排除池 底的泥沙及污物。 底的泥沙及污物。
对夹式蝶阀 对夹式蝶阀
蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内， 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘 形蝶板绕着轴线旋转，旋转角度为0 ~90°之间，旋转到90 90° 形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则 牌全开状态。 牌全开状态。 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内， 蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘 形蝶板绕着轴线旋转，旋转角度为0 ~90°之间，旋转到90 90° 形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则 牌全开状态。 牌全开状态。 蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。 蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。而且只需 旋转90 即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。 90° 旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。 蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力， 蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯一的阻力，因此 通过该阀门所产生的压力降很小，故具有较好的流量控制特性。 通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹 密封和金属的密封两种密封型式。弹性密封阀门， 密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体 上或附在蝶板周边。 上或附在蝶板周边。 采用金属密封的阀门一般比弹性密封的阀门寿命长， 采用金属密封的阀门一般比弹性密封的阀门寿命长，但很难做到完全 密封。金属密封能适应较高的工作温度， 密封。金属密封能适应较高的工作温度，弹性密封则具有受温度限制的缺 陷。 如果要求蝶阀作为流量控制使用， 如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类 蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、 型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、 化工、水处理等一般工业上得到广泛应用， 化工、水处理等一般工业上得到广泛应用，而且还应用于热电站的冷却水 系统。 系统。 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。 对夹式蝶阀和法兰式蝶阀两种 常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺 栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰， 栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓 将阀门上两端法兰连接在管道法兰上。 将阀门上两端法兰连接在管道法兰上。
对夹升降式止回阀概述
3.1
522
611
512
3
1
2.2
200
8
3.2
915
1070
897
3
1
2.2
主要连接尺寸
公称通径DN
15
20
25
32
40
50
65
80
100
125
150
200
结构长度
长系列
25
31.5
35.5
40
45
56
63
71
80
110
125
160
短系列
16
19
22
28
31.5
40
46
50
60
90
105
140
对夹升降式止回阀概述：
对夹升降式止回阀其主要功能水锤压力很小,阀瓣行程短、阀瓣轻巧、具有弹簧辅助关闭、关阀速度很快。结构长度很短、体积很小、重量很轻、为阀门的安装、搬运、存放及管道的布置带来很大的便利，并能大量节约材料、降低造价。
主要技术参数：
型号
公称压力PN(MPa)
试验压力PS(MPa)
工作温度(℃)
23.1
19.3
3
2
2.5
40
11/2
3.8
29.5
63.9
28.9
3
2
2.5
50
2
3.5
54.6
99.9
63.5
3
2
2.5
65
21/2
3.5
85.4
150
83.7
3
2
2.5
80
3
升降止回阀操作和维护手册
1．总则止回阀安装在管路系统，其主要作用是防止介质倒流, 保持系统的正常运行。
2. 产品描述2.1 该系列阀门为活塞式升降止回阀，正常运行时，阀瓣在介质作用下脱离阀座，管线开启；反之，随着管道介质压力的降低，阀瓣在弹簧力或自重作用下逐渐关闭，阻止介质回流。
由于阀瓣型似活塞，因此升降运行平稳，关闭准确定位。
2.2 该系列阀门是依据ASME B16.34标准规范进行设计。
结构见下图:2.3主要部件的名称和材料见下表：3.存贮、维护、安装和操作3.1 存贮、维护3.1.1阀门应被存贮在室内干燥和通风处。
通道的端口应用盖子塞住。
序号名称 材 料 1阀体 ASTM A216 Gr. WCB+13Cr ASTM A105+13Cr ASTM A105+STL ASTM A182 F304+STL ASTM A351 CF3M+STL ASTM A182 F316L+STL 2阀盖 ASTM A216 Gr.WCB ASTM A105 ASTM A182 F316L ASTM A182 F304 ASTM A351 CF3M 3阀瓣 ASTM A182 F6a ASTM A182 F304+STL ASTM A351 CF8M ASTM A182F 316L+STL 4弹簧 304SS 316SS INCONEL 5螺柱/ 螺母 ASTM A193 B7/ASTM A194 2H 、ASTM A193 B8/ASTM A194 8 ASTM A193 B8M/ASTM A194 8M3.1.2长期存贮的阀门应进行定期检查和清理，特别是清除阀座、阀瓣密封表面脏物，防止关闭时擦伤密封面。
并在阀瓣密封表面涂上防锈油。
3.1.3如果存贮的时间超过18个月，阀门在安装使用前应进行测试，并做好计录。
3.1.4安装后的阀门应定期进行检查和修理。
主要的维护点包括如下：1）密封表面2）阀瓣及弹簧3）阀体腔部表面的污垢3.2安装3.2.1安装前重新确认阀门标识（如型号、公称通径、公称压力、材料）是否依据管线系统的要求标识。
日立HCH升降式止回阀安全操作规定
日立HCH升降式止回阀安全操作规定背景日立HCH升降式止回阀是一种常用的管道设备，在某些场合需要手动操作阀门来满足工作需求，为保证操作的安全性以及保证设备正常使用，需要制定一些安全操作规定，以避免可能发生的意外事故。
操作人员要求在操作HCH止回阀前，需要保证操作人员具备以下条件：•接受相关安全操作规定的培训。
•具备一定的机械设备操作经验。
•获得相关操作许可证并在有效期内。
•无任何影响操作安全的饮酒、药物等情况。
操作环境要求在进行HCH止回阀操作之前，需要完成以下操作环境的检查：•确定阀门上下限位置，避免超出范围的误操作。
•检查阀门周围环境，避免杂物等阻碍操作和安全保障。
•确定周围人员安全距离，保持周围通畅。
•检查相关设备的安全状态，避免故障影响操作。
操作流程在进行HCH止回阀操作前，需要按照以下步骤进行：1.操作人员进行阀门位置检查，确认阀门在安全范围内。
2.上升操作：操作人员拧动手柄向上旋转，根据情况判断上升速度，不允许快速上升。
3.触碰阀门：在阀门上升到指定高度时，需要暂停手柄输入，观察阀门位置是否准确。
如有偏差，需要及时调整。
4.下降操作：操作人员拧动手柄向下旋转，下降速度不应过快，应避免碰到阀门和周边设备。
5.操作结束：当阀门下降到终止位置时，需要确认阀门位置正确后，关闭手柄并进行操作记录。
安全注意事项在操作HCH止回阀时，需要注意以下安全事项：•操作人员需要认真检查阀门位置，避免误操作。
•操作人员需要避免过快的阀门升降速度，以及碰撞设备等情况。
•如果发生故障，需要立即进行停机处理，并通知相关人员进行检修和维护。
•在操作过程中，不得离开工作岗位，避免意外情况的发生。
总结以上就是日立HCH升降式止回阀的安全操作规定，通过严格遵守操作规定，可以保障操作人员的安全，同时保证设备的稳定性和有效性。
任何人员在进行操作之前，需要仔细阅读此操作规定，并严格按照要求进行操作。
如若发现任何不安全情况或操作不当等情况，请及时汇报或处理，共同维护阀门设备的正常运行。
升降式止回阀使用说明
Type HY41W lift check valve HY41W型升降式止回阀An instruction manual使用说明书Lift check valve for use升降式止回阀使用说明1. Purpose and performance specifications用途和性能规范：The valve is used for industry pipeline for preventing mediumcountercurrent device本阀门用于工业管道上作阻止介质逆流的装置。
Performance specification性能规范2. Function principle and structure作用原理和结构说明：The valve is in use process, as shown in the direction of the arrow flow medium.When the medium in the specified direction flow valve medium, by force, be opened; media inverseFlow valve, because the valve by the medium weight and reverse force, so that the valve flap and the valve seat.Cover sealing off, in order to prevent the medium countercurrent purpose.本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
12.1The valve structure length according to the provisions of GB12221-1989,flange connection dimension according to JB / T79-1994 regulations本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
止回阀使用说明书
止回阀使用说明书篇一：升降式止回阀使用说明Type HY41W lift check valveHY41W型升降式止回阀An instruction manual使用说明书Lift check valve for use升降式止回阀使用说明1. Purpose and performance specifications用途和性能规范： The valve is used for industry pipeline for preventing medium countercurrent device本阀门用于工业管道上作阻止介质逆流的装置。
Performance specification性能规范2. Function principle and structure作用原理和结构说明：The valve is in use process, as shown in the direction of the arrow flow medium.When the medium in the specified direction flow valve medium, by force, be opened; media inverse Flow valve, because the valve by the medium weight and reverse force, so that the valve flap and the valveseat.Cover sealing off, in order to prevent the medium countercurrent purpose.本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密封面密合而关闭，达到阻止介质逆流的目的。
12.1 The valve structure length according to the provisions of GB12221-1989,flange connection dimension according to JB / T79-1994 regulations本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
升降式止回阀原理
升降式止回阀原理
升降式止回阀是一种常用于液体管道中的阀门，用于防止流体在某一方向上的倒流。
其原理基于一个弹簧和一个活塞组成的机械结构。
在阀门关闭状态下，弹簧对活塞施加压力将其推向阀门底部，使活塞密封在阀座上。
这样，阀门处于关闭状态，流体无法通过阀门。
而当流体在阀门底部施加压力，试图逆向流动时，这个压力会克服弹簧的弹性力，将活塞抬升离开阀座。
当活塞抬升到一定高度后，流体便可以顺利穿过活塞并流入管道中。
当流体压力停止或减小时，阀门关闭机制会再次起作用。
弹簧的弹性力将活塞重新推向阀座，将其密封住。
这保证了管道中的流体不会倒流。
升降式止回阀的结构简单、可靠，适用于大流量和高压差场合。
它具有自动开启和关闭的功能，不需要外部能源，是一种常见的防止倒流的设备。
止回阀的使用技巧
止回阀的使用技巧
止回阀是一种常用的阀门，用来防止液体或气体在管道中倒流。
以下是一些使用止回阀的技巧：
1. 安装位置：止回阀应该安装在流体的预期流向上，通常在泵出口或者液体流进入系统的入口处。
这样可以保证在流体停止供应时，止回阀能够防止倒流。
2. 类型选择：根据工作条件和介质的特性，选择适合的止回阀类型。
常见的止回阀类型包括旋启式、球式、提升式、闸式和柱塞式等。
确保选择的止回阀能够适应所需的流量、压力和温度范围。
3. 维护保养：定期检查和维护止回阀的工作状态。
如果发现阀门无法正常关闭或者有泄漏现象，应立即进行维修或更换。
4. 阀门的关闭速度：要确保止回阀的关闭速度适中，不要关闭过快或过慢。
关闭过快会产生水锤现象，可能导致管道和设备的损坏；关闭过慢则会增加管道上游的压力损失。
5. 防止水锤：对于需要防止水锤的应用，可以在止回阀前安装减压阀或缓冲器来缓解压力冲击。
6. 选用材料：根据介质的性质选择适合的阀门材料，以确保止回阀的耐腐蚀性
和密封性。
7. 防冻措施：在寒冷地区应注意采取防冻措施，以避免止回阀冻裂或无法正常工作。
8. 阀门的位置标记：在安装止回阀时，建议在阀门上做好位置标记，以便于检修和维护时的识别和操作。
总之，合理安装和使用止回阀可以有效防止液体或气体的倒流，并确保系统的正常运行。
止回阀操作说明书H41（W）
⽌回阀操作说明书H41（W）升降式⽌回阀升降式⽌回阀也称作逆⽌阀或单向阀，是⼀种阀瓣沿着阀体垂直中⼼线移动的⽌回阀。
其主要⽬的⽤来防⽌管路中的介质倒流。
升降式⽌回阀依靠管路内介质本⾝的流动⽽使阀瓣处于开启或关闭状态。
1 主要特点1.1升降式⽌回阀流体阻⼒较⼤;1.2只适于⽔平安装;1.3阀瓣启闭时间短;1.4采⽤不同的主体材料,可⽤于⽔、蒸汽、油品等⾮腐蚀性介质和酸类等腐蚀性介质;从⽽使其可⼴泛⽤于⽯油、化⼯、电⼒、热⼒、冶⾦、城建等系统的管道上,防⽌介质倒流,保护管道上重要的设备;1.5根据不同的使⽤温度及介质,可选⽤铜、橡胶、合⾦钢、硬质合⾦等不同的密封⾯。
2 执⾏标准设计及制造: GB12235-1989结构长度: GB12221-1989法兰连接尺⼨: GB9113 JB79 HG20592 HG20615 SH3406压⼒—温度等级: GB9131试验和检验标准: GB/T 13927 JB/T90923 主要性能规范3.1压⼒试验3.2适⽤范围常见型号及适⽤范围见下表:4 结构形式及主要材料结构见下图:4.1升降式⽌回阀结构升降式⽌回阀主要由阀体、阀盖、阀瓣、螺母、螺柱等组成，见升降式⽌回阀结构⽰意图。
其关闭件是阀瓣，阀瓣呈圆盘状，它通过阀盖上的导向套沿垂直阀体中⼼线上下移动⽽使⽌回阀处于关闭或开启状态,其连接⽅式为法兰连接。
4.2升降式⽌回阀主要材料H41X-Z型H41T-Z型H41W-Z型H41H-C型H41Y-I型H41W-P型H41W-R型5 升降式⽌回阀的安装5.1出⼚前，⽌回阀已按相关标准进⾏了检验和各项性能试验达到了标准要求，并清除了阀腔内外的油污和杂物，⽤封头封堵了⽌回阀的进出⼝通道。
5.2 安装前，应取下进出⼝两端封头，认真检查阀内腔及阀瓣、阀体密封圈等内件是否有污物附着，擦洗阀瓣和阀体两密封⾯。
应检查各连接部位的螺栓、螺母是否在运输和存放过程中产⽣松动，如发现应均匀拧紧。
升降式止回阀说明书
一、产品型号编制说明
⑴⑵⑶⑷⑸⑹⑺
阀体材料代号
公称压力单位：Bar
密封面材料代号
结构形式代号
连接形式代号：法兰
传动方式代号
类型代号:止回阀
☆说明
（1）类型代号：H为止回阀的第一个汉语拼音字母（2）传动方式代号
（3）连接形式代号：4为法兰连接
（4）结构形式代号：
（5）密封面材料代号
（6）公称压力代号：1Bar ＝0.1 MPa
（7）阀体材料代号
碳钢铬钼钢铬钼钒钢铬镍钛
不锈钢
铬镍钛钼
不锈钢
C I V P R
二、产品构成
主要零件材料、适用介质和温度
壳体ASTM A216 WCB
ASTM A351 CF8 阀瓣及支架WCB CF8 CF8M Monel
三、产品特点：
升降式止回阀是生产过程调节系统中的重要环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。
1．升降式止回阀具有结构简单，动作可靠，维修方便等优点，广泛应用于净化设备、石油、化工、电力轻纺等生产过程中。
2．当介质由阀体箭头所示流向进入阀体，介质的压力作用在阀瓣上产生向上的推力，当介质推力大于阀瓣重力时，阀门打开当阀后介质压力作用在阀瓣上的力加上阀瓣自身重力大于阀前压力作用在阀瓣上的力时，阀门关闭，阻止介质倒流。
3．运行平稳，无震动，无噪音。
4．启闭特性好，阀门开启压力≤0.03MPa。
开启迅速，关闭阀门采用可调式，快慢两阶段关闭
方式，缓闭时间调节范围大，可适用不同工况
四、性能规范：
☆执行标准
☆压力试验(水)。
升降式止回阀
升降式止回阀升降式止回阀简介：阀门启闭件靠介质流动和管道压力自行开启或关闭，以防止介质倒流的阀门叫止回阀。
又称单向阀或逆止阀它的作用是防止管路中的介质液体倒流。
水泵吸水端的底阀也是属于止回阀类。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀的工作理：阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。
当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
升降式止回阀使用安装：直通式结构型号为“H41H”和立式结构型号为“H42H”。
直通升降止回阀的阀体结构采用截止阀的阀体，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
止回阀广泛适用于国内钢铁厂、石油、化工、煤气、锅炉、造纸、纺织、医药、食品、船舶、供排水、能源、多晶硅、电力等行业工业管道。
升降式止回阀结构分类：法兰连接型号：H41,H44,H11,H61,H76,H71 螺纹连接型号：H11H/W/Y ,H14 焊接连接型号：H61H/W/Y ,H64止回阀按照结构分为升降式止回阀，旋起式止回阀，碟式止回阀。
升降式止回阀可分为立式和卧式两种。
旋起式分为单瓣 双瓣和多瓣三种 碟式止回阀为直通式旋起式止回阀（H44T) SWING CHECK V ALVE直通式结构升降式止回阀（H41T) LIFTING CHECK V ALVE 立式结构升降式止回阀（H42H) 对夹碟型止回阀（DH77)WAFER BUTTERFLY CHECK V ALVE升降式止回阀结构分类设计标准：设计和制造标准按照: GB12235/6； 结构长度按照: GB12221法兰端尺寸按照：GB9113,JB79,HG20592等 螺纹端尺寸按照：JB/T7306； 对焊端尺寸按照：JB/T12224 承插口尺寸按照：JB/T1751 检验和测试按照: GB13927,JB9092升降式止回阀材质选用：1止回阀可选密封面材料 合金钢13Cr （代号H ） 硬质合金STL （代号Y ）可根据客户要求选择其他特种密封材料。
H41H-420高压升降式止回阀
H41H-420高压升降式止回阀使用说明书H41H-420高压升降式止回阀一、概述高压止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，止回阀只供防止各类管路或设备上流体介质逆流的单向启闭阀。
主要性能规范试验压力（水）型号 公称压力MPa强度(MPa)密封(MPa) 工作温度℃适用介质H41H-420 42.0 63.0 46.2 -29～425蒸气、水、油品二、结构和作用原理1.本阀门为法兰连接执行GB/T12237标准。
2.本阀门由阀体、阀盖、阀瓣等零件组成，该阀瓣能自动阻止流体倒流。
本阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧，当进口压力低于出口压力时，阀瓣在流体压差、本身重力等因素作用下，自动关闭以防止介质倒流。
三、主要零件材质零件名称 零件材质阀体、阀盖 WCB阀瓣 WCB+2Cr13四、主要连接尺寸口径 压力 L D D1 D2 D3 C n-φz H 25 308 160 108 R18 19 41 4-φ26 140 32 349 185 130 R21 25 46 4-φ30 150 40 384 205 146 R23 28 52 4-φ33 160 50 451 235 171.5 R26 38 59 8-φ30 175 65 508 265 197 R28 47 67 8-φ33 195 80 578 305 228.5 R32 57 77 8-φ36 225100 673 355 273 R38 72 88 8-φ42 250 125 794 420 324 R42 98 104 8-φ48 270 150 914 485 368 R47 146 120 8-φ55 290 200 1022 550 438 R51 190 141 12-φ55 310 250 1270 675 539.5 R55 238 183 12-φ68 330 300 42Mpa1422 760 619 R60 282 202 12-φ74 350五、保管、安装及使用说明1.该阀应放在干燥的仓库内，严禁露天存放。
止回阀说明
止回阀介绍：止回阀(One-wayvalve)又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构原理：止回阀(One-wayvalve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种，蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
止回阀是一种自动阀门，靠介质本身流动产生的力而自动开、闭阀瓣，来防止介质倒流。
安装应注意以下事顶：1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
安装止回阀(One-wayvalve)时，应特别注意介质流动方向，应使介质正常流动方向与阀体上指示的箭头方向相一致，否则就会截断介质的正常流动。
底阀应安装在水泵吸水管路的底端。
止回阀(aetvOne-wayvalve)关闭时，会在管路中产生水锤压力，严重时会导致阀门、管路或设备的损坏，尤其对于大口管路或高压管路，故应引起止回阀(aetvOne-wayvalve)选用者的高度注意。
按功能分类：止回阀(One-wayvalve)：是能自动阻止流体倒流的阀门。
止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。
当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
止回阀(One-wayvalve)：一般分为升降式、旋启式、蝶式及隔膜式等几种类型。
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中以线作升降运动，动作可靠，但流体阻力较大，适用于轻小口径的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Type HY41W lift check valve HY41W型升降式止回阀
An instruction manual
使用说明书
Lift check valve for use
升降式止回阀使用说明
1. Purpose and performance specifications用途和性能规范：
The valve is used for industry pipeline for preventing medium
countercurrent device本阀门用于工业管道上作阻止介质逆流的装置。
Performance specification性能规范
2. Function principle and structure作用原理和结构说明：
The valve is in use process, as shown in the direction of the arrow flow medium.
When the medium in the specified direction flow valve medium, by force, be opened; media inverse
Flow valve, because the valve by the medium weight and reverse force, so that the valve flap and the valve seat.
Cover sealing off, in order to prevent the medium countercurrent purpose.
本阀门在使用过程中，介质按图示箭头方向流动。
当介质按规定方向流动时，阀瓣受介质力的作用，被开启;介质逆
流时，因阀瓣自重和阀瓣受介质反向力的作用，使阀瓣与阀座的密
封面密合而关闭，达到阻止介质逆流的目的。
1
2.1The valve structure length according to the provisions of GB12221-1989,
flange connection dimension according to JB / T79-1994 regulations本阀门的结构长度按GB12221-1989的规定，法兰连接尺寸按JB/T79-1994的规定。
3. Main outline主要外形：
4. Material of main parts主要零件的材料：
2
5.Storage, installation and use保管、安装和使用
①The valve channel to be blocked at both ends, in a dry and ventilated room.
Such as long-term storage, should always check the corrosion prevention本阀门通路两端须堵塞，存在干燥通风的室内。
如长期存放，应经常检查防锈蚀。
②Before installation should be clean and remove valve, in the transport
process caused by defects安装前应将阀门清洗干净，并消除在运输过程中造成的缺陷。
③The installation must be carefully checked valve on the sign and nameplate
with the use requirements安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
④The valve installed in the horizontal pipe, valve cover up本阀门安装在水平管道上，阀盖向上。
6.Possible faults, causes and eliminating measures可能发生的故障、原因及消除办法：
6.1The valve body and the valve cover junction leakage阀体和阀盖连接处渗漏:
(1)The nut is screwed too tight or elastic inhomogeneity, can be adjusted螺母拧得不紧或松紧不均匀,可重新调整之。
(2)Flange sealing face of damage or accumulate dirt, shall be modified
sealing surface or removing filth法兰密封面上有损伤或积有污物，应进行修整密封面或清除污物。
(3)Gasket is damaged, replace the new gasket垫片损坏，应更换新垫片。
3
6.2The valve and valve seat sealing surface leakage阀瓣与阀座密封面处渗漏(1)The sealing surface is clamped between the dirt, can be cleane密封面间夹有污物，可清洗干净。
(2)The sealing surface is damaged, to ground or to welding and machining密封面有损伤，重新研磨或重新堆焊及加工。
4。
