工业产品模型制作工艺

合集下载

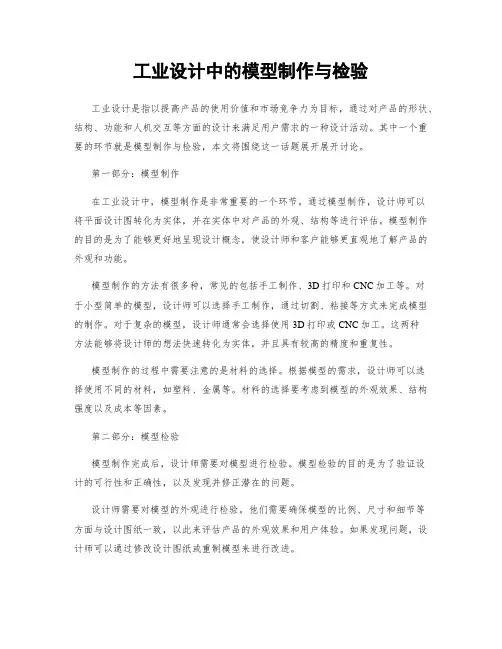

工业设计中的模型制作与检验

工业设计中的模型制作与检验

工业设计中的模型制作与检验工业设计是指以提高产品的使用价值和市场竞争力为目标,通过对产品的形状、结构、功能和人机交互等方面的设计来满足用户需求的一种设计活动。

其中一个重要的环节就是模型制作与检验,本文将围绕这一话题展开展开讨论。

第一部分:模型制作在工业设计中,模型制作是非常重要的一个环节。

通过模型制作,设计师可以将平面设计图转化为实体,并在实体中对产品的外观、结构等进行评估。

模型制作的目的是为了能够更好地呈现设计概念,使设计师和客户能够更直观地了解产品的外观和功能。

模型制作的方法有很多种,常见的包括手工制作、3D打印和CNC加工等。

对于小型简单的模型,设计师可以选择手工制作,通过切割、粘接等方式来完成模型的制作。

对于复杂的模型,设计师通常会选择使用3D打印或CNC加工。

这两种方法能够将设计师的想法快速转化为实体,并且具有较高的精度和重复性。

模型制作的过程中需要注意的是材料的选择。

根据模型的需求,设计师可以选择使用不同的材料,如塑料、金属等。

材料的选择要考虑到模型的外观效果、结构强度以及成本等因素。

第二部分:模型检验模型制作完成后,设计师需要对模型进行检验。

模型检验的目的是为了验证设计的可行性和正确性,以及发现并修正潜在的问题。

设计师需要对模型的外观进行检验。

他们需要确保模型的比例、尺寸和细节等方面与设计图纸一致,以此来评估产品的外观效果和用户体验。

如果发现问题,设计师可以通过修改设计图纸或重制模型来进行改进。

设计师还需要对模型的结构进行检验。

他们需要确保模型的结构稳定性和强度,以此来评估产品的可靠性和安全性。

如果发现问题,设计师可以通过重新设计结构或选择更适合的材料来改进产品的结构。

设计师还可以通过模型检验来评估产品的功能性和易用性。

他们可以模拟用户的使用场景和操作方式,以此来评估产品是否满足用户需求,并提出改进建议。

总结:模型制作与检验是工业设计中必不可少的环节。

通过模型制作,设计师能够更直观地展现设计概念,并对产品的外观和结构进行评估。

工业设计模型制作3-油泥、石膏模型制作

工业设计模型制作3-油泥、石膏模型制作

石膏模型的特性
1) 2) 3) 4) 5) 6) 7) 8)
在不同的湿度、温度下,能保持模型尺寸的精确 安全性高 可塑性好,可应用于不规则及复杂形态的作品 成本低,经济实惠 使用方法简单 复制性高 表面光洁 成型时间短,不足之处是:较重和怕碰撞挤压
石膏模型的成型技法
1) 雕刻成型法
2) 旋转刮削成型法 3) 旋坯成型法
比例油泥模型的制作流程 材料选用、设计图纸准备、工具准备、胎架,胎基的制作、成型精修、车 轮车轴及附件的制作和色彩(喷漆)处理等过程。
材料的选用
可制作汽车油泥模型的材 料主要有:油泥、木料、 三合板、泡沫等。
制作工具准备
设计图纸准备
所设计车辆准确的比例三视图(主视图,前视图,俯视图),如有条件还需准备后视图。
成型方法
制作者手持刀具或样板,在刀架上对旋转成型 机转轮上浇筑凝固的石膏毛坯, 进行切削加工。 这种方法可用于制作各种圆平画、圆筒、圆 柱形状的回转体模型。
3) 旋坯成型法
雕刻
进行下一步得雕刻工作,弧面及圆角的雕刻,用砂纸打磨石膏,使其表 面更为光滑,结构线条过渡更均匀;接着用小刀对细节进行再雕刻 。
细节雕刻
开始雕刻细节部分,图为喇叭得雕刻,对石膏精细打磨;使喇叭的细节得以塑 造,整体初步成型。
喷绘上色
用喷漆喷绘出效果图上的金色、黑色,使模型更逼真 。
2)旋转刮削成型法
精刮油泥
刮片刮削,要与车型 面贴合,形成弧面。
最终效果
彩色贴膜
表面喷漆
喷漆的大致步骤是:1.上车用腻子,一般是3次。2.用砂纸打磨,一般是2次干 砂,3次水砂。3.喷底漆。4.喷金属漆或珠光珍珠漆。5.喷表面亮光漆。
车用腻子-原子灰

工艺流程模型

工艺流程模型

工艺流程模型工艺流程模型是指在工业生产中,为了实现特定产品的生产目标,所设计的一套具体的工艺流程和生产工艺路线。

它是生产实践经验的总结,是对生产实践的理论化和规范化,是工艺技术的具体应用。

首先,工艺流程模型的设计是基于产品的特性和生产要求的。

在制定工艺流程模型时,需要充分考虑产品的材料特性、结构特点、工艺要求、生产规模等因素,以确保生产过程中能够达到预期的产品质量和生产效率。

其次,工艺流程模型的设计需要遵循工艺优化的原则。

在制定工艺流程模型时,需要考虑到原材料的利用率、生产能耗、生产周期等因素,以寻求最佳的生产工艺路线,从而提高生产效率,降低生产成本。

另外,工艺流程模型的设计需要考虑到生产过程中的安全性和环保性。

在制定工艺流程模型时,需要充分考虑到生产过程中可能存在的安全隐患和环境污染问题,采取相应的措施和技术手段,以确保生产过程安全可靠,同时减少对环境的影响。

此外,工艺流程模型的设计需要考虑到生产过程中的灵活性和适应性。

在制定工艺流程模型时,需要考虑到生产过程中可能存在的变化和调整,设计具有一定灵活性和适应性的工艺流程模型,以应对生产过程中的不确定性因素。

最后,工艺流程模型的设计需要考虑到生产过程中的自动化和智能化。

在制定工艺流程模型时,需要充分考虑到自动化设备和智能化技术的应用,以提高生产效率,降低生产成本,改善生产环境。

总之,工艺流程模型的设计是一个复杂而又重要的工作,它直接关系到产品的质量、生产效率和生产成本。

只有通过科学合理的工艺流程模型设计,才能实现产品的高质量、高效率的生产。

凹凸硅胶模具加工工艺流程

凹凸硅胶模具加工工艺流程

凹凸硅胶模具加工工艺流程下载提示:该文档是本店铺精心编制而成的,希望大家下载后,能够帮助大家解决实际问题。

文档下载后可定制修改,请根据实际需要进行调整和使用,谢谢!本店铺为大家提供各种类型的实用资料,如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等,想了解不同资料格式和写法,敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!凹凸硅胶模具加工工艺流程凹凸硅胶模具在各行各业都有广泛的应用,从制作手工艺品到工业产品都离不开模具的制作。

工业3d模型制作标准

工业3d模型制作标准

工业3d模型制作标准
工业3D模型制作标准是指在制作工业产品的三维模型时需要遵
循的一系列规范和要求。

这些标准旨在确保模型的质量、准确性和
可用性,以便在工程设计、制造和其他相关领域中使用。

以下是一
些通常适用的工业3D模型制作标准:
1. 准确性,模型必须精确地反映实际产品的尺寸、形状和特征。

这需要使用准确的测量数据和工程图纸来创建模型。

2. 可编辑性,模型应该是可编辑的,以便在需要时进行修改和
更新。

这要求使用合适的建模软件并遵循良好的建模实践。

3. 文件格式,通常情况下,工业3D模型应该使用通用的文件
格式,如STL、STEP、IGES等,以便在不同的软件和系统中进行交
换和使用。

4. 网格质量,模型的网格应该是高质量的,没有不必要的三角
形或多边形,以确保模型在渲染和分析时有良好的性能。

5. 材质和纹理,如果需要,模型应该包含准确的材质和纹理信
息,以便在渲染和虚拟现实应用中呈现真实感。

6. 尺寸单位,模型应该使用统一的尺寸单位,通常是米或毫米,以确保在不同系统中的一致性。

7. 法线和边缘,模型的法线和边缘应该正确设置,以确保在渲
染和光照计算中得到正确的结果。

总之,工业3D模型制作标准旨在确保模型的准确性、可编辑性、可用性和性能。

遵循这些标准可以帮助工程师和设计师在其工作中
更高效地使用和交换3D模型。

消失模工艺流程

消失模工艺流程

消失模工艺流程
《消失模工艺流程》
消失模工艺是一种先进的铸造工艺,适用于各种金属制品的生产。

该工艺最主要的特点是在最终产品形成之后,模具会自行消失,不留下任何痕迹,因此也被称为“一次性模具”。

消失模工艺的流程包括以下几个步骤:
1.模型制作
首先,根据产品设计要求,制作出模型。

这个模型可以是以蜡或其他材质制成的原型,也可以是通过3D打印等现代技术制
作的模型。

模型的制作质量直接影响着最终产品的质量。

2.模型穿斯
接下来,将模型穿斯(在铸造行业中是用涂布技术制作壳型),穿斯的目的是形成一个外表光滑、内部空腔与模型尺寸和形位符号相一致的壳模。

3.脱模
在穿斯结束后,再将模型与穿斯构件放入脱模炉中进行升温脱模,使得模型完全融化并排放出来。

这就是为什么这种制造工艺被称为“消失模工艺”的原因。

4.浇铸
脱模后,在壳模内留下了模型的粗略外表,将这个壳模烘干,并进行浇铸。

5.冷却
最后,等待金属冷却,拆除壳模,最后一道工序就是清理和检验。

消失模工艺流程的优点是可以生产出高精度、高表面光洁度和复杂结构的铸件。

而且,使用消失模工艺,可以减少生产成本和生产周期,提高生产效率。

在当今工业生产中,消失模工艺已经成为一种非常重要的生产方式。

可以应用于各个工业领域,如汽车、航空航天、船舶、军工等领域。

消失模工艺的不断发展和完善也将为更多领域的产品制造提供技术支持和保障。

浅谈当代中国高校工业设计教育中的工业产品实物模型制作课程

浅谈当代中国高校工业设计教育中的工业产品实物模型制作课程

2 所 以 针 对 这 些 现 状 , 中 国 现 下 的 在 高校工业 设计教育 系统中 , 应该做 到 以 下 几点
( ) 地 配置 : 配置 足 够 的 场 地 空 间 , 1场 须 用 以 产 品 实 物 模 型 制 作 课 程 教 学 。 分 配 对 好 的场 地 空 间 , 将 其按 照材 料储 藏室 、 应 手 工 作业 场 地 、 自动 化 仪 器设 备 作 业场 地 、 值 班 人 员办 公 室 、 学 工 艺 作 业 室 及 展 览 陈 化 列 室 等 工作 块 面 进 行 科 学 规 划 , 理 利 用 合 空 间 。 将 其 命 名 为 工 业 产 品 实物 模 型 制 可 作 实 践 中心 。 ( ) 器 设 备 : 根 据 工 业 产 品实 物 模 2仪 应 型 制 作 所 需 要 的 原材 料 , 备 相 应 的 手 工 配 加 工工 具 、 动 工具 , 至 能 与计 算 机 设 计 电 甚 绘 图软 件 接 轨 的 数控 加 工 设 备 。 ( ) 员 配 置 : 聘 请 熟 悉 工 程 材 料 与 3人 应 加 工 工 艺 , 熟 练 操 作 各 种 工 具 机 加 工仪 能 器 , 对 工 业 产 品 实物 模 型 有 一 定 研 究 及 并 制 作 经 验 的 人 员 来对 实 践 中 心 进 行 管 理 , 并 承 担 实践 课 程 。 () 工 业 设 计 专 业 课 程 进 行 优 化 , 4将 将 系 列 相 关 课 程 从 理 论 到 实 践 按 顺 序 排 设 。 应 注 意 的 是 在 开 展模 型 制 作 课 程 的 更 时 候 课 程 时 间一 定 要 充 足 , 不 应 在 这 段 且 时 间 内 同 时 掺 杂 其 他 课程 , 便 学 生 能 够 以 有 充 足 的 空 间 去设 计 整 个 实 践 工 作 的制 作 程序, 专心完成实践 。 并 总之 , 学 技 术是 社 会 的 第 一 生 产 力 。 科 科 学 技 术 不 断 推 动 人 类 的 工 业 发 展 , 断 不 吸 收 甚 至 开 发 新技 术 的 工 业 设 计 在 我 国的 工业发展道 路中起着举足轻 重的作用 。 新 的 技 术 是 经过 不 断 地 实 践 和验 证 以 后 , 才 会 进 人真 正 的 生 产 领域 , 福 人 类 。 无 形 造 这 中 更 强 调 了 工 业设 计 中的 实 理 论 与 实践 必 须 紧 密 相 连 ; 工 业 产 品实 物 模 型 制 作 活 而 动 正 是 体 现 这 一 特 性 的 最 佳 途 径 。 以 在 所 当 代 中 国高 校 工 业 设 计 教 育体 系 当 中 , 应 对 工 业 产 品 实 物 模 型 制 作 课 程 更加 重 视 , 并 进 行 相 应 的 课 程 体 系改 革 , 教 授 的 各 将 种 工 业 产 品 设 计 方 法 论 , 之 有 机 结 合 起 与 来 , 高 我 国 高校 工 业 设 计 专 业 教学 水 平 。 提

产品模型制作-教学大纲

产品模型制作-教学大纲

《产品模型制作》教学大纲课程代码:020*******课程名称:产品模型制作学分:4 总学时:64讲课学时:16 实践学时:48适用对象:工业设计专业先修课程:机械制图、画法几何及阴影透视、工业产品造型设计基础、产品形态设计、产品效果图技法与分析、产品设计材料与加工工艺、计算机辅助工业设计、工业设计概论等一、课程的性质与任务《产品模型制作》是工业设计专业实践课中的一门专业主干课程。

通过本课程的学习,学生应掌握常用材料的性质、加工工艺和制作方法,能够用石膏、粘土、塑料、泡沫、木材及其他常用材料等进行现代产品设计,并提高在设计中对材料的运用能力。

二、课程教学的基本要求该课程主要培养学生的动手能力和解决问题的能力,也是验证设计和训练设计思维的一种手段,培养学生在平面(图纸)与具体塑形之间转换的理解力,使学生通过直接的操作对空间体量、成型工艺、材质、比例、色彩与产品的关系有直观、亲切的体会。

本课程以设计技能实践教学的为主旨,以产品模型制作工艺为重点。

要求学生学习产品设计中模型的作用,模型制作有关材料的选用,加工工艺,以及模型的检测评价与安全防范等知识。

着重要求学生关注产品模型的制作材料、制作工艺技法及相关的各种问题(如常用工具、表面装饰)等。

三、课程教学内容第一章产品模型概述 4课时【教学基本要求】1、了解产品模型的特点和作用2、熟悉产品模型的分类【教学内容】1、产品模型的特点及作用2、产品模型的分类2.1、按模型的用途分2.2、按模型的比例分2.3、按模型的材料分【教学重点和难点】重点:产品模型的分类难点:培养学生对模型制作的兴趣,认识模型分类,理解模型特点及作用第二章产品模型的制作工艺 8课时【教学基本要求】1、了解产品模型制作方法、步骤、和制作原则2、熟悉产品模型制作的基本工具3、熟悉产品模型制作的技术4、熟悉模型材料的选择【教学内容】1、产品模型的制作方法及工序2、产品模型材料的选择和使用3、产品模型制作的常用工具4、产品模型制作新技术——快速成形技术【教学重点和难点】重点:1、产品模型的制作方法及工序2、产品模型制作的常用工具难点:1、产品模型制作方法就工序2、产品模型制作新技术——快速成形技术的原理及方法第三章黏土模型、油泥模型 8课时【教学基本要求】1、了解黏土、油泥的特性2、掌握黏土模型、油泥模型的制作工艺【教学内容】1、黏土、油泥的特性2、黏土模型、油泥模型的制作工艺3、制作实例——控制仪油泥模型制作【教学重点和难点】重点:1、黏土、油泥的特性2、制作实例讲解难点:黏土模型、油泥模型的制作工艺第四章石膏模型 8课时【教学基本要求】1、了解石膏材料特性2、掌握石膏模型的制作工艺【教学内容】1、石膏材料特性2、石膏模型的制作工艺3、制作实例【教学重点和难点】重点:1、石膏材料特性2、石膏模型的制作工艺难点:制作实例第五章泡沫塑料模型 8课时【教学基本要求】1、了解泡沫塑料种类及特性2、掌握泡沫塑料模型的制作工艺【教学内容】1、泡沫塑料种类及特性2、泡沫塑料模型的制作工艺3、制作实例【教学重点和难点】重点:1、泡沫塑料种类及特性2、泡沫塑料模型的制作工艺难点:制作实例第六章塑料模型 8课时【教学基本要求】1、了解模型用塑料的种类及特性2、掌握塑料模型的制作工艺【教学内容】1、模型用塑料的种类及特性2、塑料模型的制作工艺3、制作实例【教学重点和难点】重点:1、模型用塑料的种类及特性2、塑料模型的制作工艺难点:制作实例第七章木质模型 8课时【教学基本要求】1、了解模型用木材种类及特性2、掌握木模型的制作工艺【教学内容】1、模型用木材种类及特性2、木模型的制作工艺3、制作实例——监控仪木制模型的制作【教学重点和难点】重点:1、模型用木材种类及特性2、木模型的制作工艺难点:制作实例第八章金属模型 6课时【教学基本要求】1、了解模型用金属材料种类及特征2、掌握金属模型的制作工艺【教学内容】1、模型用金属材料种类及特征2、金属模型的制作工艺3、制作实例【教学重点和难点】重点:1、模型用金属材料种类及特征2、金属模型的制作工艺难点:制作实例第九章玻璃钢模型 6课时【教学基本要求】1、了解玻璃钢特性2、掌握玻璃钢模型制作工工艺【教学内容】1、玻璃钢特性2、玻璃钢模型制作工工艺3、制作实例——水勺的玻璃钢模型【教学重点和难点】重点:1、玻璃钢特性2、玻璃钢模型制作工工艺难点:制作实例五、教学组织与方法采用的教学方法主要以理论讲述及实践练习为主,与多媒体教学相互结合的教学模式。

(完整版)工业产品模型制作工艺

(完整版)工业产品模型制作工艺

工业产品模型制作工艺(一)石膏材料的模型制作技法一、石膏模型的成型方法一般常用的成型方法有浇注成型法,塑造加工成型法,刮削成型法(模板、刮型箱、旋转)。

1.浇注成型法(1)湿法浇注石膏型坯在浇注石膏型坯时,将水的比例适当增加一些,使模坯不易很快干,便于雕削塑造,视气温高低,每次工作结束后,用块湿布盖上以保持湿润,以利下一次再继续塑造加工。

(2)干法浇注石膏型坯浇注、翻模方法与湿法浇注相同,所不同的是,水的比例少一些,凝固时间快。

为增加强度,可在浇注厚度范围内加入一些纤维或绒麻,注意不要使其暴露在加工表面部分,以免影响加工。

(3)平板浮雕浇注成型采用黏土或油泥塑造,再用石膏浇注而成,属于一种浮雕半立体形象。

加工技法是依照图纸尺寸,用一块稍大于图形的表面平滑的垫板,如做一个方形的模坯,用四块围板或围框,再将围块用钢筋夹子夹好,底部一半布满和熟了的黏土,也可采用经过筛选的细砂做垫底(用少量水混合均匀,不能太湿或大干。

切记用砂垫底塑造形体时,不要涂刷脱模剂)。

根据设计图形,在围板内的形体塑造好后,经反复观察不再修改时,涂刷一层脱模剂,若用肥皂溶液、片胶漆或凡土林等涂刷,应多涂几遍,直到表现出光亮时为止。

余留在边角地方的脱模剂液,应用海绵或吸水纸吸干,以免影响形体轮廓。

待稍干后可以浇注翻模,称一定数量的石膏粉(视形态大小而定),准备适量比例的水,先将水倒入桶内,再将石膏粉慢慢倒入,徐徐搅拌,在较短时间内(2~5分钟),清除硬块与坨状石膏粉(根据需要在板内形体上可放少量麻城纤维丝,以增加强度),而后浇注在塑造形体上,一般 15~30分钟,此时石膏表面有些发热,可进行脱模,稍加修饰后,平板浮雕模型完成。

2.塑造加工成型法即“减法”成型,将浇注好的基本模坯,进行“毛坯”加工。

此法与干湿浇注成型法相似,不同的是要在毛坯上绘制出图形轮廓线,用雕刻刀直接在石膏上雕刻成型,步骤为先方后圆,先整体后局部,逐步完成。

3.模板刮削成型法用模板挤压已制好的并相当湿润的石膏毛坯初塑成型。

精铸的工艺过程

精铸的工艺过程

精铸的工艺过程
精铸(Investment Casting),也称为失蜡铸造或熔模铸造,是一种常用的金属铸
造工艺,主要用于制造复杂形状、高精度的零件。

下面是精铸的工艺过程:
1. 模具制备:首先,根据产品的形状和尺寸要求,制作一个模具或模型。

这可以通过以下两种方式之一进行:
- 翻模:使用实体零件或CAD设计,制作出模具的正模型。

- 3D打印:使用数控技术和相应材料,将CAD设计转化为实际的模具。

2. 脱蜡:将模具或模型放入脱蜡炉中进行加热,使模具中的蜡模燃烧脱除,留下一个空腔,这个空腔是复制产品形状的模具空腔。

3. 包浆:将脱蜡后的模具浸入耐高温的涂料中,涂覆一层陶瓷涂料。

待涂层干燥后,重复涂覆多次,形成一个坚固的耐火外壳。

4. 硬化:涂覆好的模具放入烘箱中,高温下对涂层进行固化,使其变得坚硬并有足够的耐火性能。

5. 熔炼和浇注:预热和预处理金属合金材料,将其熔化成液态,并注意保持合金的化学成分。

随后,将熔融金属倒入模具中,填充模具内的空腔。

6. 固化和冷却:等待熔融金属在模具中凝固和冷却,使其形成所需形状的铸件。

7. 模具破裂:使用机械或化学方法,将外壳从铸件上破裂或破除,暴露出铸件。

8. 抛光和加工:对铸件进行抛光、修整和加工,以去除表面的毛刺和不规则,使其达到最终的规格要求。

9. 检验和质量控制:对铸件进行检验和质量控制,包括尺寸检查、材料成分分析、无损检测等,确保铸件满足设计和性能要求。

精铸工艺通过这些步骤,可以生产出形状复杂、精度高的零件,适用于航空航天、医疗器械、汽车工业等领域。

工业产品设计制作技术手册

工业产品设计制作技术手册

工业产品设计制作技术手册第1章设计基础理论 (4)1.1 设计流程与方法 (4)1.1.1 市场调研 (4)1.1.2 概念 (4)1.1.3 概念筛选与评估 (4)1.1.4 方案设计 (5)1.1.5 设计验证 (5)1.1.6 设计优化 (5)1.1.7 设计输出 (5)1.2 设计原则与标准 (5)1.2.1 用户导向 (5)1.2.2 功能完善 (5)1.2.3 美观性 (5)1.2.4 可持续性 (5)1.2.5 经济性 (5)1.2.6 可制造性 (5)1.3 设计思维与创新 (6)1.3.1 洞察力 (6)1.3.2 跨学科知识 (6)1.3.3 逻辑思维 (6)1.3.4 创新能力 (6)1.3.5 沟通与合作 (6)第2章市场调研与分析 (6)2.1 市场调研方法 (6)2.1.1 文献调研法 (6)2.1.2 问卷调查法 (6)2.1.3 访谈调研法 (7)2.1.4 焦点小组法 (7)2.1.5 观察法 (7)2.2 用户需求分析 (7)2.2.1 收集用户需求 (7)2.2.2 整理和分类用户需求 (7)2.2.3 识别关键需求 (7)2.2.4 评估需求优先级 (7)2.2.5 验证需求 (7)2.3 竞品分析 (7)2.3.1 竞品选择 (7)2.3.2 收集竞品信息 (7)2.3.3 分析竞品优缺点 (8)2.3.4 确定竞争优势 (8)2.3.5 制定竞品应对策略 (8)第3章材料选择与应用 (8)3.1 常用工业材料特性 (8)3.1.1 金属材料 (8)3.1.2 塑料材料 (8)3.1.3 复合材料 (8)3.2 材料选择原则 (9)3.2.1 功能需求 (9)3.2.2 环境因素 (9)3.2.3 加工功能 (9)3.2.4 经济性 (9)3.2.5 可持续发展 (9)3.3 新材料研究与应用 (9)3.3.1 金属基复合材料 (9)3.3.2 生物基塑料 (9)3.3.3 纳米材料 (9)3.3.4 智能材料 (9)第4章结构设计 (9)4.1 结构设计原理 (9)4.1.1 结构设计基本要求 (10)4.1.2 结构设计基本原理 (10)4.2 结构件设计方法 (10)4.2.1 经验设计法 (10)4.2.2 理论计算法 (10)4.2.3 优化设计法 (10)4.2.4 模块化设计法 (10)4.3 结构优化与仿真 (11)4.3.1 结构优化 (11)4.3.2 结构仿真 (11)4.3.3 结构试验验证 (11)第5章造型设计 (11)5.1 造型设计原则 (11)5.1.1 统一性原则 (11)5.1.2 简洁性原则 (11)5.1.3 人性化原则 (12)5.2 造型设计方法 (12)5.2.1 设计草图 (12)5.2.2 计算机辅助设计 (12)5.2.3 快速原型制作 (12)5.3 造型美学与工艺 (13)5.3.1 造型美学 (13)5.3.2 工艺 (13)第6章人机工程学应用 (13)6.1 人机工程学基本原理 (13)6.1.1 人体生理与心理特点 (13)6.1.2 人机系统的基本构成 (13)6.1.3 人机交互原则 (13)6.2 人体尺寸与数据 (14)6.2.1 人体尺寸测量 (14)6.2.2 人体尺寸百分位 (14)6.2.3 人体尺寸数据应用 (14)6.3 人机界面设计 (14)6.3.1 界面布局 (14)6.3.2 交互元素设计 (14)6.3.3 信息呈现 (14)6.3.4 反馈机制 (15)6.3.5 界面色彩与字体 (15)6.3.6 适应性设计 (15)第7章模块化与标准化设计 (15)7.1 模块化设计原理 (15)7.1.1 模块化设计的概念与分类 (15)7.1.2 模块化设计的基本原则 (15)7.1.3 模块化设计的关键技术 (15)7.2 标准化设计方法 (16)7.2.1 标准化设计的基本概念 (16)7.2.2 标准化设计的原则 (16)7.2.3 标准化设计的关键环节 (16)7.3 模块化与标准化在产品设计中的应用 (16)7.3.1 模块化设计在产品设计中的应用 (16)7.3.2 标准化设计在产品设计中的应用 (16)第8章可持续设计 (16)8.1 可持续设计理念 (16)8.1.1 节能减排 (17)8.1.2 绿色制造 (17)8.1.3 全生命周期评估 (17)8.2 绿色设计方法 (17)8.2.1 生态设计 (18)8.2.2 节能设计 (18)8.2.3 循环设计 (18)8.3 生态设计与循环经济 (18)8.3.1 生态设计与循环经济的关系 (18)8.3.2 生态设计在循环经济中的应用 (18)第9章工艺与制造技术 (19)9.1 常用加工工艺 (19)9.1.1 铸造工艺 (19)9.1.2 锻造工艺 (19)9.1.3 机械加工工艺 (19)9.1.4 焊接工艺 (19)9.1.5 表面处理工艺 (19)9.2 制造技术选择与评估 (19)9.2.1 制造技术选择原则 (19)9.2.2 制造技术评估方法 (20)9.3 先进制造技术与发展趋势 (20)9.3.1 数控技术 (20)9.3.2 激光加工技术 (20)9.3.3 增材制造技术 (20)9.3.4 技术 (20)9.3.5 绿色制造技术 (20)第10章产品测试与验证 (21)10.1 产品测试方法 (21)10.1.1 功能测试 (21)10.1.2 功能测试 (21)10.1.3 耐久性测试 (21)10.1.4 安全测试 (21)10.2 产品可靠性分析 (21)10.2.1 故障树分析(FTA) (21)10.2.2 事件树分析(ETA) (21)10.2.3 统计过程控制(SPC) (21)10.2.4 模块化可靠性分析 (22)10.3 产品验证与改进措施 (22)10.3.1 验证方法 (22)10.3.2 改进措施 (22)第1章设计基础理论1.1 设计流程与方法工业产品设计是一项系统性的创新活动,其设计流程是产品开发的核心环节。

工业产品形态设计开发流程

工业产品形态设计开发流程

工业产品形态设计开发流程通常包括以下几个阶段:1. 市场调研与分析:在设计开发之初,需要对市场进行深入的调研和分析,了解目标客户的需求、行业趋势以及竞争对手的产品特点。

这一阶段的目的是为后续的设计提供有针对性的指导。

2. 概念提炼与创新:根据市场调研结果,提炼出产品设计的核心理念和创新点。

这一阶段需要设计师具备较强的创意思维能力,以提出独特的设计方案。

3. 初步设计:在概念提炼的基础上,进行初步的设计方案绘制。

这一阶段需要设计师具备较强的手绘能力,以快速表现出设计方案的大致形态。

4. 三维建模与渲染:将初步设计方案转化为三维模型,并进行渲染处理,使设计方案更加直观和真实。

这一阶段需要设计师掌握一定的三维建模软件技能,如SolidWorks、Rhino等。

5. 结构设计与分析:对三维模型进行结构设计,确保产品在实际应用中的稳定性和可靠性。

这一阶段需要设计师具备一定的工程知识,以解决结构设计中的问题。

6. 材料选择与成本评估:根据设计方案和结构分析结果,选择合适的材料,并对产品的成本进行评估。

这一阶段需要设计师具备一定的材料知识和成本控制意识。

7. 原型制作与测试:制作产品原型,并进行实际使用测试,以验证设计方案的可行性和优化空间。

这一阶段需要设计师与工程师紧密合作,以确保原型制作的质量和测试的准确性。

8. 产品优化与完善:根据原型测试结果,对设计方案进行优化和完善。

这一阶段需要设计师具备较强的沟通和协调能力,以确保产品的最终质量。

9. 量产准备与推广:完成产品设计后,需要进行量产准备工作,如制定生产计划、采购原材料等。

同时,还需要进行产品的市场推广,以提高产品的知名度和市场占有率。

10. 售后服务与持续改进:在产品上市后,需要提供售后服务,收集用户反馈,并根据用户需求进行产品的持续改进。

这一阶段需要设计师具备较强的服务意识和持续改进能力。

模铸法的名词解释

模铸法的名词解释

模铸法的名词解释模铸法是一种常用于金属制品生产的工艺方法,也被称为砂铸法或铸造法。

它通过砂模制造的方式,将熔化的金属注入模型中,待金属冷却凝固后,即可得到所需形状的产品。

模铸法在工业制造领域中具有广泛的应用,尤其是在汽车、机械、航空航天等行业。

模铸法的基本步骤包括模具制备、模型制备、铸造工艺和后处理。

首先,需要根据产品的形状和尺寸要求制作模具,通常使用耐火材料制作。

模具的制备过程要仔细,确保模具的准确性和稳定性,以确保最终产品的质量。

接下来,制作模型,这是模铸法的核心环节之一。

模型可以是金属、木材或其他材料制成,根据产品的需求确定。

然后,在熔融炉中加热金属至熔化状态,通常采用铝合金、铜合金或铁合金等材料。

一旦金属熔化,将其倒入模型中,稍作等待,待其凝固后,即得到所需产品。

模铸法相比于其他铸造方法,具有一些明显的优势。

首先,成本相对较低。

相对于其他铸造方法,模铸法所需的设备和材料成本相对较低,因此适合于生产小批量的产品。

其次,模铸法能够生产出复杂形状的产品。

由于模铸法使用模具进行铸造,可以制造各种形状的产品,无论是内部复杂还是外部曲线,都可以轻松应对。

此外,模铸法还具有生产效率高的特点,一次可铸造多个产品,节约时间和人力资源。

然而,模铸法也存在一些局限性。

首先,模铸法在成型过程中容易产生缺陷。

模具制作和铸造过程中的一些细微差异往往会导致产品表面的缺陷,如气孔、毛刺等。

此外,模铸法在金属冷却时会产生收缩,导致产品尺寸的偏差,需要进行后续的加工修正。

最后,模铸法的生产周期相对较长。

相比于其他快速制造方法,模铸法需要较长的时间来准备模具、制作模型、熔融金属和待其冷却凝固。

为了克服上述局限性,模铸法的技术不断发展。

一种改进的方法是采用CAD (计算机辅助设计)和CAM(计算机辅助制造)技术来优化模具设计,从而减少缺陷并提高产品的精度。

此外,精密铸造技术也是模铸法的一种改进方法,通过控制熔融金属的温度和速度,可以减少缺陷的产生并提高产品的质量。

倒模制作工艺

倒模制作工艺

倒模制作工艺倒模制作工艺是一种常见的制造工艺,广泛应用于各个领域的生产过程中。

本文将介绍倒模制作工艺的原理、步骤以及其在工业生产中的应用。

一、倒模制作工艺的原理倒模制作工艺是指通过将原型材料放置于模具中,然后将模具倒置,使原型材料置于模具内部,再进行加工和处理的一种制造工艺。

其原理是通过倒置模具来使模具内部形成与原型材料相同的形状和尺寸,从而实现对原型材料的复制和加工。

二、倒模制作工艺的步骤1. 选择合适的原型材料。

根据实际需求和制造要求,选择适合的原型材料,例如石膏、硅胶等。

2. 制作模具。

根据原型材料的形状和尺寸,制作相应的模具。

模具可以是硅胶模具、石膏模具等,根据不同的需求选择不同的材料。

3. 准备原型材料。

将原型材料准备好,确保其干燥、平整,以便于倒模时能够完整地复制其形状。

4. 倒模。

将制作好的模具倒置,将原型材料放置于模具内部,确保原型材料与模具内部完全接触。

5. 加工和处理。

待原型材料完全干燥后,可以进行后续的加工和处理,例如修整边缘、涂漆等,以使原型材料更加完美。

6. 脱模。

在原型材料完全干燥后,将模具从原型材料上取下,即可得到制作好的倒模。

三、倒模制作工艺在工业生产中的应用倒模制作工艺广泛应用于各个领域的生产过程中,以下是其中几个常见的应用场景:1. 雕塑制作。

倒模制作工艺可以用于雕塑制作中,通过制作模具和倒模的方式,可以复制出多个相同的雕塑作品,提高生产效率。

2. 产品设计。

在产品设计过程中,倒模制作工艺可以用于制作产品样品,以便于检查和修改设计方案。

3. 建筑模型制作。

在建筑设计中,倒模制作工艺可以用于制作建筑模型,以便于展示和评估设计效果。

4. 工艺品制作。

倒模制作工艺可以用于制作各种工艺品,如陶瓷制品、金属制品等,以保持产品的一致性和质量稳定性。

5. 食品模具制作。

在食品加工中,倒模制作工艺可以用于制作各种食品模具,如巧克力模具、糕点模具等,以便于大规模生产。

总结:倒模制作工艺是一种常见且重要的制造工艺,通过倒置模具来实现对原型材料的复制和加工。

基于FDM的工艺品模型制作

基于FDM的工艺品模型制作

与意图 , 综 合美 学 、 工艺学等 , 凭借对 各种材料 的驾 2 工艺 品模型 的制作
驭 ,塑 造 出三 维 空 间 的形 体 。不 同 材 料 的 工艺 品模
大雁塔模型塔身一共七层, 塔体呈方形锥体。 最大 较长 , 成本 比较高。 的模 型尺寸 : 9 0 m m x 9 0 m m x 5 0 mm;最小 的模 型尺 快 速成形技术是 2 O世纪 8 0年代后期 发展 的一 寸为 : 4 8 m m ×4 8 m m ×6 5 mm, 制作模 型如 图 1 所示 。 种高新制造技术 , 它是集机械工程 、 C A D、 逆 向工程技 术、 分层制 造技术 、 数控技术 、 材 料 科 学 及 激 光 技 术 于一体的技术总称 。快速成形技术是 由 C A D模型直
准底 板 以保 证底 层 的 加工 。 3 . 2 加 工 参数 的 设置
[ 1 】 段康容 , 赖思琦 , 熊开封 . F D M快速成型技术在无线电测向机 创新设计上 的应用研 究叨 . 制造业 自动化 , 2 0 1 3 , 1 1 : 5 1 - 5 7 .
【 2 】 陈 雪芳 . 孙 春华 . 逆 向工 程与 快速 成型 技术 应用 [ M] . 北京 : 机械工业 出版社 , 2 0 1 2 .
【 3 】Z e i n l , H u t m a e h e r D W, T a n K C, e t a 1 . F u s e d d e p o s i t i o n m o d e l i n g
o f n o v e l s c a f f o l d a r e h i t e e t u r e s f o r t i s s u e e n g i n e e in r g

工业产品设计流程与制作实战指南

工业产品设计流程与制作实战指南

工业产品设计流程与制作实战指南第1章产品设计概述 (4)1.1 产品设计基本概念 (4)1.2 工业设计的重要性 (4)1.3 产品设计流程简介 (4)第2章市场调研与分析 (5)2.1 市场调研方法 (5)2.1.1 文献调研 (5)2.1.2 问卷调查 (5)2.1.3 深度访谈 (5)2.1.4 焦点小组 (5)2.1.5 竞品分析 (5)2.2 用户需求分析 (5)2.2.1 用户画像 (5)2.2.2 需求挖掘 (6)2.2.3 需求分类 (6)2.2.4 需求排序 (6)2.2.5 需求文档编写 (6)2.3 竞品分析 (6)2.3.1 竞品选择 (6)2.3.2 竞品功能对比 (6)2.3.3 竞品用户体验对比 (6)2.3.4 竞品市场表现分析 (6)2.3.5 竞品策略分析 (6)第3章概念与创意构思 (6)3.1 概念方法 (6)3.1.1 市场调研法 (6)3.1.2 用户研究法 (7)3.1.3 创意头脑风暴法 (7)3.1.4 案例分析法 (7)3.1.5 技术驱动法 (7)3.2 创意构思技巧 (7)3.2.1 SCAMPER法则 (7)3.2.2 六顶思考帽法 (7)3.2.3 故事板法 (7)3.2.4 原型制作法 (7)3.2.5 交叉学科法 (7)3.3 概念筛选与评估 (7)3.3.1 筛选标准 (8)3.3.2 评估方法 (8)3.3.3 概念优化 (8)3.3.4 概念确认 (8)第4章设计草图与方案制定 (8)4.1 设计草图绘制技巧 (8)4.1.1 掌握基本线条与形状 (8)4.1.2 灵活运用透视技法 (8)4.1.3 善用阴影与高光 (8)4.1.4 简洁明了的线条 (8)4.1.5 善于运用色彩 (8)4.2 方案制定与优化 (8)4.2.1 确定设计目标 (9)4.2.2 分析竞品与市场 (9)4.2.3 多方案比较与选择 (9)4.2.4 设计方案的迭代与优化 (9)4.3 设计方案的呈现与表达 (9)4.3.1 采用专业的表现手法 (9)4.3.2 制作详细的说明文档 (9)4.3.3 使用PPT或Keynote进行汇报 (9)4.3.4 有效沟通与反馈 (9)第5章电脑辅助设计软件应用 (9)5.1 2D设计软件应用 (9)5.1.1 AutoCAD (10)5.1.2 CorelDRAW (10)5.2 3D设计软件应用 (10)5.2.1 SolidWorks (10)5.2.2 Rhinoceros(犀牛) (10)5.3 渲染与动画制作 (10)5.3.1 KeyShot (11)5.3.2 Adobe After Effects (11)第6章材料选择与工艺分析 (11)6.1 常用材料功能及特点 (11)6.1.1 金属材料 (11)6.1.2 塑料材料 (11)6.1.3 复合材料 (12)6.2 工艺流程及加工方法 (12)6.2.1 铸造 (12)6.2.2 锻造 (12)6.2.3 机械加工 (12)6.2.4 塑料成型 (13)6.2.5 粘接与焊接 (13)6.3 材料与工艺的匹配 (13)第7章结构设计 (13)7.1 结构设计基本原理 (13)7.2 结构分析与计算 (13)7.3 结构优化与验证 (14)第8章可生产性与成本控制 (14)8.1 可生产性分析 (14)8.1.1 定义可生产性 (14)8.1.2 可生产性评估方法 (14)8.1.3 可生产性改进措施 (15)8.2 成本控制策略 (15)8.2.1 成本控制概述 (15)8.2.2 成本控制方法 (15)8.2.3 成本控制措施 (15)8.3 供应链管理 (15)8.3.1 供应链管理概述 (16)8.3.2 供应链管理策略 (16)8.3.3 供应链管理措施 (16)第9章模型制作与验证 (16)9.1 快速原型制作技术 (16)9.1.1 3D打印技术 (16)9.1.2 快速模具制造技术 (16)9.1.3 数控加工技术 (16)9.2 模型验证与测试 (17)9.2.1 功能验证 (17)9.2.2 结构验证 (17)9.2.3 界面验证 (17)9.3 设计迭代与优化 (17)9.3.1 设计修改 (17)9.3.2 再次制作与验证 (17)9.3.3 优化方案 (17)第10章产品发布与市场推广 (18)10.1 产品发布策略 (18)10.1.1 确定发布目标 (18)10.1.2 选择发布时机 (18)10.1.3 制定发布计划 (18)10.1.4 预算分配 (18)10.2 市场推广手段 (18)10.2.1 广告宣传 (18)10.2.2 网络营销 (18)10.2.3 线下活动 (18)10.2.4 合作营销 (19)10.2.5 口碑营销 (19)10.3 品牌建设与维护 (19)10.3.1 品牌定位 (19)10.3.2 品牌形象设计 (19)10.3.3 品牌传播 (19)10.3.4 品牌口碑管理 (19)10.3.5 品牌创新 (19)第1章产品设计概述1.1 产品设计基本概念产品设计是指通过对市场需求、用户需求和技术条件的综合分析,运用创新思维和方法,进行产品功能、外观、结构及工艺等方面的设计活动。

工业产品模型设计与制作

工业产品模型设计与制作

工业产品模型设计与制作产品模型既然表现的是立体形态,那么它的构成就不像效果图那样来得洒脱而快速,要求有严谨的工作程序,各部件制作精细、组装严实、表面处理美观,并具有强烈的说明性、传真性和表现性。

(一)工业产品模型设计产品模型的设计与制作,是产品造型设计的继续,是产品设计过程的一种重要表现形式。

设计者根据构思草图,从初模的制作到样机模型的完成,研究处理了许多草图、效果图上无法解决的问题,如结构比例尺寸,细部的曲面动态,外观的凹凸变化,造型的总体效果,纠正了从图纸到实物之间的许多视觉差异等。

所以,模型的制作过程,实际上是调整、修正、补充、完善的过程,是设计一实践一设计紧密结合的过程,是将产品造型设计从无到有,从产品的平面设计到立体设计的逐渐完善的过程,也是设计师个人技巧智慧和创造力充分发挥的过程。

一、模型设计制作的几种成型方法(1)减法设计成型法:适用于设计制作简单的小型产品模型,实际上是采取省略、切割等方式,在一个或几个基本几何形体上进行设计和加工,从而获得新的几何体的造型。

此类设计可用易成型的黏土、油泥、石膏、硬质泡沫塑料等为材料,以手工方法切割、雕塑、锉、刨、刮削成型。

(2)加法设计成型法:这类模型设计制作多以中型产品为对象,如洗衣机、冰箱、空调、电机、机床等。

加法成型是以积木式方法把一些基本形状几何体块面采取堆砌拼合成为新的造型实体。

多采用聚乙烯树脂塑胶型材,也可采用木材、翻土、油泥、石膏、硬质泡沫塑料来制作。

(3)混合设计成型法:是一种综合设计成型方法,通过加、减或各种成型的结合、补充完成的较大型产品模型。

如大型机床、汽车、舰船、导弹、飞机、卫星等。

一般宜采用木材、塑料型材,金属合金材料为主要材料制作。

二、模型制作的比例选择在工业造型模型制作过程中,有时根据需要缩小比例或者放大比例来加工制作。

这里所说的比例是指图纸上机件的线形尺寸与实际产品机件尺寸之比。

一件产品的大小,结构形状复杂程度是各不相同的。

吸塑模具制作流程

吸塑模具制作流程

吸塑模具制作流程
吸塑模具是一种常用于生产各种吸塑产品的模具,它在工业生产中扮演着重要的角色。

下面将介绍一下吸塑模具的制作流程。

第一步:设计模具
吸塑模具的设计是整个制作过程的第一步,设计师需要根据最终产品的需求,结合材料特性和生产工艺,进行模具的结构设计。

设计过程中需要考虑产品的形状、尺寸、壁厚等因素,并利用CAD等设计软件进行绘制。

第二步:制作模具模型
根据设计好的模具图纸,制作模具零部件的模型。

通常采用数控加工技术,将模具零部件的外形逐步加工成设计要求的形状和尺寸。

这一步需要高精度的加工设备和技术支持。

第三步:组装模具
将各个模具零部件按照设计要求进行组装,形成完整的吸塑模具。

在组装过程中需要确保模具各部件之间的配合精准,以确保最终产品的质量和效率。

第四步:试模调试
完成模具组装后,需要进行试模调试。

通过将模具安装到吸塑机上,进行试模生产,检查产品的成型效果和质量。

如有需要,可以对模具进行微调,直至达到预期的生产效果。

第五步:生产制造
经过试模调试后,吸塑模具正式投入生产制造。

在生产过程中,需要对模具进行定期保养和维护,确保模具的使用寿命和生产效率。

结语
吸塑模具制作流程包括设计模具、制作模具模型、组装模具、试模调试和生产制造等步骤。

每个步骤都需要高度的技术和工艺支持,只有经过严格的制作流程,才能保证吸塑产品的质量和稳定性。

希望这份介绍可以帮助大家更好地了解吸塑模具制作的过程。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工业产品模型制作工艺(一)石膏材料的模型制作技法一、石膏模型的成型方法一般常用的成型方法有浇注成型法,塑造加工成型法,刮削成型法(模板、刮型箱、旋转)。

1.浇注成型法(1)湿法浇注石膏型坯在浇注石膏型坯时,将水的比例适当增加一些,使模坯不易很快干,便于雕削塑造,视气温高低,每次工作结束后,用块湿布盖上以保持湿润,以利下一次再继续塑造加工。

(2)干法浇注石膏型坯浇注、翻模方法与湿法浇注相同,所不同的是,水的比例少一些,凝固时间快。

为增加强度,可在浇注厚度范围内加入一些纤维或绒麻,注意不要使其暴露在加工表面部分,以免影响加工。

(3)平板浮雕浇注成型采用黏土或油泥塑造,再用石膏浇注而成,属于一种浮雕半立体形象。

加工技法是依照图纸尺寸,用一块稍大于图形的表面平滑的垫板,如做一个方形的模坯,用四块围板或围框,再将围块用钢筋夹子夹好,底部一半布满和熟了的黏土,也可采用经过筛选的细砂做垫底(用少量水混合均匀,不能太湿或大干。

切记用砂垫底塑造形体时,不要涂刷脱模剂)。

根据设计图形,在围板内的形体塑造好后,经反复观察不再修改时,涂刷一层脱模剂,若用肥皂溶液、片胶漆或凡土林等涂刷,应多涂几遍,直到表现出光亮时为止。

余留在边角地方的脱模剂液,应用海绵或吸水纸吸干,以免影响形体轮廓。

待稍干后可以浇注翻模,称一定数量的石膏粉(视形态大小而定),准备适量比例的水,先将水倒入桶内,再将石膏粉慢慢倒入,徐徐搅拌,在较短时间内(2~5分钟),清除硬块与坨状石膏粉(根据需要在板内形体上可放少量麻城纤维丝,以增加强度),而后浇注在塑造形体上,一般15~30分钟,此时石膏表面有些发热,可进行脱模,稍加修饰后,平板浮雕模型完成。

2.塑造加工成型法即“减法”成型,将浇注好的基本模坯,进行“毛坯”加工。

此法与干湿浇注成型法相似,不同的是要在毛坯上绘制出图形轮廓线,用雕刻刀直接在石膏上雕刻成型,步骤为先方后圆,先整体后局部,逐步完成。

3.模板刮削成型法用模板挤压已制好的并相当湿润的石膏毛坯初塑成型。

模板成型的用具由滑动模板和模板架构成。

使用模板挤压石膏毛坯前,首先在毛坯上画好与导边的距离,挤压时用双手平衡地拉动整个模板,紧贴着导边慢慢地在石膏毛坯处逐层地刮削,切出所要的形状。

拉动时按同一方向进行,不可来回刮动。

每次刮削后,应迅速把模板上的石膏清除,并常在毛坯上喷洒些水雾,以使切削边缘更加光滑。

4.刮型箱刮削成型法将石膏浇注成初形后,再用刮形箱刮削成型。

5旋转刮削成型法是将石膏毛坯固定在旋转成型机转轮上,制作者手持刀具或样板在刀架上进行石膏(或泥坯)的切削加工,这种方法可用于制作各种圆、平面、圆筒、圆柱形状的回转体模型二、石膏模具的种类与制作石膏模具大致分为三种,即阴模、阳模、对合模,也可分为死模与活模,死模为一次性模,又叫破碎模,翻制一次性脱模后,就不再用了,活模可以连续批量使用。

(1)阴模与阳模采用单开口的模具来浇注成品,这种模子具有内四的空腔称阴模。

可浇注实心的制品,常用于制作单面浮雕或某些无倒角制品。

阳模又称凸模,模具呈凸出形状,制品的凹入外壳,即是与凸模接触的地方。

(2)对合模是由阴模和阳模所组成的模具,当凹凸两半模件对合时,其中留有空腔部分,就是制品的厚度。

(3)脱模与分模线的确定石膏模型按制品的不同形状和要求,可采用一件模、两件模、三件模等,模子的件数愈少愈容易分模,一般多采用两件模。

两件以上的分模的模具设计,关键是定出合理的“分模线”。

如制作圆球体时,可受“自然位置”的约束,尽量考虑两个模件能以相对(相反)方向抽脱开为前提,要找出原型上的倒角,并要避开倒角,找出便于脱模的位置,再定出分模线。

两件模的分模线的取得方法是:在基准平面上,采用直角尺沿着原型边缘接触平行移动画线法,其操作是在直角尺的一边涂上颜色,然后沿工作台面平行地移动直角尺,利用直角尺经着色的角边接触到模型外边的最高处,画出痕迹,这种迹线就是两件模件的分模线。

特种模型的分模线的确定,主要靠观察分析。

一般从“原型”的前后、左右、上下六个方向,作为基础进行观察分析,特殊情况可用倾斜方向脱模。

通过分析后,用铅笔在原型的最高点面画出分模线,再定出所需的模件块数。

三、石膏模型的制作方法与步骤下面以中型面包客车的石膏模型制作为例,介绍其成型全过程。

1.准备工作(1)图纸准备从构思的草图中,精选l~2张作比较,最后筛选确定定型方案,绘制效果图及零件尺寸图和组装图。

(2)材料准备作出详尽的材料需求计划,列出材料清单,将明细表中各种材料名称、规格、型号。

数量或代用品等,分类注清楚,利于采购人员按先后顺序和需求进行采购。

(3)工具与设备塑料盆、塑料提桶。

水勺、量筒、毛刷、脱模剂盛装盆、分模胶片(数片)、围板多块。

雕塑工具一套。

量度尺、钢板铲。

钢丝夹(数只)、木锤、效刀、钢丝钳、喷枪、喷灯、电烙铁等。

还有砂轮机、烘烤箱、空压机、电焊机等设备。

2、塑造形态(1)先塑造出厚型胎模,大多以黏土或油泥材料进行制作。

塑造形态以浇注石膏浆成型,先翻出阴模,然后再以湿法翻制浇注一块稍大于原型的实体,或用减法雕塑加工成型。

3.制作步骤(1)先将塑造完工的黏土(或油泥)“原型胎模”,放置在一个平台或平板桌上,作翻模前的修整,将细部轮廓凹槽凸面缝隙处作进一步清理。

采用以多块“活模”(破碎模)形式来浇注阴模,这种制模快速省工,较容易脱模。

(2)根据“分模线”插脱膜胶片。

如一台小型面包车模型,可看成是一个长方体形状,四个侧面,一个盖板,一个进出车门,整个车型共分六个大面,每个面的边缘处,就成为自然“分模线”。

为便于脱模,可采用薄塑料片或废X光胶片、金属薄片等,根据形体大小剪切成长条形分模胶片,插于“原型胎模”中的“分模线”处。

在“原型胎膜”及胶片两面,涂刷脱模剂l~2遍(隔离剂),大多以浓肥皂溶液或凡上林替代。

(3)分两次浇注阴模。

配比汽车模用的石膏与水混合比为100:30~10O:40。

调配时先用盆盛装适量水,操作时将石膏粉慢慢倒人水盆中,用木棒或手迅速搅拌,使浆内无块状为宜,为增加强度,可适当加入一点乳白胶和匀。

一般石膏与水的配比关系是:注浆用模,石膏粉与水的比例为100:70~100:80;压坯用石膏粉与水的比例为100:60~100:70;石膏母模石膏粉与水的比例为100:30~100:40;根据一般的经验,常采用1:2:1或1.35:1比例,这样的比例软硬程度适当。

分两次浇注阴模,第一次迅速按“分模线”一块~块地将石膏浆泼洒到胎模表面,此层不要太厚。

第二次石膏浆要采用配比浓度稍大点的石膏浆进行。

一般浇到l~3cm厚度时即可停止。

分模处和大面积处可稍厚一些。

(4)阴模脱模约30分钟左右,浇注的石膏浆凝固后产生热量(用手即可感觉到)便可进行脱模。

脱模时用手持平口钳,把插入分模线内的胶片拔出,并用铲刀将模边沿铲齐,直到能看见分模线为止。

可在缝隙中灌一些水然后轻轻敲击,直到松动模块全部脱开。

(5)修整阴模表面。

在翻模过程中,石膏模内壁会出现一些气泡及凹凸面等缺陷,需要进行修补。

铲去多余部分,用石膏粉调浆填补洞孔,修整轮廓边线。

常用粘接修补的方法有:①在粘接件本身较湿时,用石膏粉调浆自行粘接效果较好。

注意要将两个断面或粘面除去灰尘和污物,把浆倒入两个粘接面粘接,用稍重物压紧或用绳子捆紧,待干后即会牢固。

②以石膏粉与乳白胶调和匀,然后倒入两端粘接面压紧捆牢,干后即可牢固。

③石膏模件或模型本身已于透,将两个被粘面清理干净,并抹徐乳白胶,压紧或捆牢,干后即可牢固。

填补的方法是,将回坑缝隙、气泡等处理清理干净,然后用水湿润,再用毛笔或小毛刷蘸石膏粉填补,干后用砂磨平即可。

④喷刷脱模剂。

将捆绑牢靠的模块翻转,放置一平台上,将下部填塞泥土垫稳,再将阴模内腔表面喷刷脱模剂。

(6)组装阴模及浇注阳模实体用浇注阴模的方法进行,只是调配石膏粉与水的比例时,水稍多一点(浆稀些),泼洒石膏浆至内壁上,步骤是先左后右,先角边后大面积,最后将底部按顺序泼洒l~3遍。

对人型石膏模,为增强模型整体强度,应在模型内壁上放一些细钢筋或粗铁丝,作加强骨架的筋条,再用石膏粉浸沾麻绒或纤维丝,粘附在筋条表面,然后泼洒石膏浆2~3遍,一般厚度达2.5cm左右即可。

(7)表面修补与涂饰。

开模时首先将模型翻转放平,松开绳索或铁丝,用铲刀清出堵塞在缝隙中的粘泥,以及边缘的石膏碎屑。

打开阴模取出实体模型,方法与上述开阴模一样,同时也要注意外形修补,使之达到设计要求。

①涂饰前必须把模型上的大小缺陷修补好,打磨抛光,并使其干燥,可利用太阳照晒、自然通风或用电吹风、电烘烤箱来烤干,切记不能升温太急和太高。

②涂饰底漆。

待石膏阴模于透后,进行粗砂磨,再刮涂腻子灰修平。

刮涂多次,再刷漆,效果更好。

③配色与涂饰。

可以配色图或效果图为依据,合理调配,采用各类油漆和广告颜料进行。

刷涂颜料一定要调一点树脂胶溶液,或罩刷一层透明清漆,以增强粘附能力。

由于里面含油质膜的缘故,其色彩的纯度、明度都会降低。

④喷涂面漆一般都要进行2~3次。

每次喷完后,以水磨砂纸带水磨。

如有高档的光泽要求,可利用砂蜡细磨,然后用油蜡反复多次抛光,就会获得最佳的细腻肌理表现。

⑤混合着色。

模件还未成型前,在水中加入某种颜色后调石膏粉,这样具有颜色均匀,内外不变色,不脱落之优点。

也可用调色粉同时着色,虽颜色不均匀,但能获得美丽的大理石花纹效果。

如果石膏模型不涂饰颜色,要保持原来肌理效果,只要稍加磨光,而后再用粗布蘸石膏粉在表面来回擦拭,便可得到一定光泽。

内外部件配套及装饰,首先对整体模型按总图纸要求进行统一规划和修整,然后根据设计要求,按比例尺寸作内外部件配套,如汽车的方向盘、仪表。

座椅、灯具及挡风玻璃、刮水器、后槽玻璃等。

还可对一些细小装饰部分作装饰材料纸贴表现,并配以适当的标志,整件设计制作就告结束。

(二)木质材料的模型制作技法木材工艺在产品样机模型制作中是重要的加工手段,由于木材资源丰富,其材质特性优越,坚韧适中易加工,给产品设计带来了很大的方便。

将木材原材料通过木工手工工具或木工机械设备加工成构件,并将其组装成制品,再经过表面处理、徐饰,最后形成一件完整的木制品的技术过程,称为木材的成型加工工艺。

在工业产品中,有时为了取得木材的优美的天然肌理和质感效果,对一些受力不大,工作环境条件良好的零件,常可应用木材直接制作,例如室内使用的仪器的外壳、工作台面、日常用具等。

木材制成品的加工过程中,需要经过多种加工工艺,其中包括锯削、刨削、尺寸量度和画线、凿削、钻削、拼接以及装配和成型后的表面修饰等。

常用的工具有锯、刨、凿、铲以及各种锯割机、样孔机、刨床、铣床等。

一、木制品的基本结构木制品构件间的结合方式称为制品的结构,传统的木制品最基本的结构形式是框架样孔结构。
