第9讲-原理图库元件制作.
原理图元件的绘制 ppt-4
图4-5
Library Editor Workspace 对话框
2．常用的原理图元件库编辑器的设置
图4-6
Preferences对话框
3．原理图元件库浏览器
任务二
新原理图元件的绘制
1．1位七段数码管的绘制
图4-9
1位七段数码管
图4-13
放置一个引脚
图4-15
Pin属性设置对话框
图4-17
项目4
原理图元件的绘制
学习目标
1．创建新的原理图元件库，熟悉原理图元件 库编辑器的基本操作。 2．熟悉原理图元件库管理器。 3．熟练使用原理图元件库的绘图工具创建新 的原理图元件。 4．熟悉有关元件报表的生成。
任务一
原理图元件库编辑器
1．认识原理图元件库管理器工作环境
2．常用的原理图元件库编辑器的设置
谢 谢 关 注！
全局编辑状态
2．带开关的音量电位器的原理图元件绘制
图4-21
带开关的音量电位器
图4-24
开关单元
图4-26
电位器单元
任务三
创建个性化的原骤 2．修改原理图元件
3．元件规则检查报表 1）元件规则检查 2）修改错误 4．原理图元件库报表
小
结
1．原理图元件库编辑器的基本操作。 2．原理图元件库管理器。 3．使用绘图工具创建新的原理图元件。 4．报表的生成。
原理图元件库的制作
2.1 原理图元件库的制作
IEEE符号工具栏：“放置”→“ IEEE符号”菜单，或实 用工具工具栏 ：
实例—七段数码管LED的制作
1）建立集成元件库项目：单击菜单“文件” →“创建” →“项目” →“集成元件库”， 并将集成元件库项目保存为“LED.LibPkg”；
实例—七段数码管LED的制作
实例—七段数码管LED的制作
原理图元件库报告：单击菜单“报告”→“生成报告” 可生成元件 库报告：
实例—七段数码管LED的制作
元器件规则检查报表：“报告”→“元件规则检查”， 可在弹出的“库元件规则检查”对话框中设置检查项后 生成报告，扩展名为“.err”：
【作业】： 绘制以下图形：
【作业】：
实例—七段数码管LED的制作
4）放置矩形框：单击菜单“放置” →“矩形”或实用工 具工具栏中 图标，此时光标变为十字状，移动到坐 标原点处单击鼠标左键，在工作区的第四象限拖动到适 当位置再单击鼠标左键即可完成放置，矩形框大小为： 100mil*120mil：
实例—七段数码管LED的制作
5）放置元件的引脚：单击菜单“放置” →“引脚”或实 用工具工具栏中 图标，光标变成一元件引脚的虚 影，放置引脚到矩形边框，注意具有电气特性的一端 （带“×”端）朝外：
【作业】： 3.绘制以下元件原理图符号：
绘图工具栏的使用
四点绘制正弦曲线：
绘图工具栏的使用
设置贝塞尔曲线属性：绘制贝塞尔曲线命令状 态下按<Tab>键或完成绘制后双击贝塞尔曲线， 即可弹出“贝塞尔曲线”对话框进行设置。
绘图工具栏的使用 9）.添加文字标注：执行添加文字标注命令后，在所需放
置的地方单击鼠标左键即可完成放置，鼠标右键或 <ESC>键退出操作。
DXP 2004 第九章单片机综合实验板的制作
目录一、新建工程................................................................................................................................... 2 二、建立集成元件库....................................................................................................................... 3 三、设计电路原理图....................................................................................................................... 9 四、ERC 检查 ................................................................................................................................. 13 五、原理图报表............................................................................................................................. 13 六、规划电路板............................................................................................................................. 14 七、导入网络表和元件封装 ......................................................................................................... 17 八、手工布局................................................................................................................................. 17 九、设置网络类............................................................................................................................. 18 十、设置布线规则......................................................................................................................... 19 十一、自动布线、手动调整 ......................................................................................................... 21 十二、DRC 设计规划检查 ............................................................................................................. 22 十三、3D 效果图 ........................................................................................................................... 23 十四、心得体会............................................................................................................................. 24一、新建工程点击【File】→【New】→【Project】→【PCB Project】 ，由此创建一个新的 PCB 项 目， 执行菜单命令 【File】 → 【Save Project】 将项目更名为 “单片机基础综合实验板.PrjPCB” 并保存在指定文件夹下。
原理图元件库的制作
元件属性编辑
元件库整理
为元件添加必要的属性，如名称、封装、 供应商等，以便在原理图中调用。
将绘制好的元件符号分类整理到相应的文 件夹中，便于管理和调用。
提高元件库制作效率的技巧
使用模板
创建元件符号模板，以便快速 生成类似元件，减少重复劳动
。
批量处理
利用软件提供的批量操作功能 ，对多个元件进行属性修改或 调整。
在元件库编辑软件中选择“添 加元件”或“导入元件”选项 。
根据需要调整元件的属性，如 引脚数目、长度和间距等。
选择要添加的元件类型和 规格，并为其命名。
将元件符号添加到原理图 中，并为其分配封装。
03 元件的编辑与调整
元件的属性编辑
属性查看
在原理图元件库中，双击任意元件即 可打开属性编辑窗口，查看和修改元 件的各种属性，如名称、标识符、封 装等。
元件选择与模型建立
根据电路需求选择合适的元件， 并建立元件的电气模型。
元件封装定义
为元件定义合适的封装形式， 包括引脚数目、排列方式等。
元件库测试与验证
对元件库进行测试和验证，确 保其准确性和可靠性。
02 元件库的创建
选择元件库编辑软件
01
02
03
Altium Designer
专业的电路板设计软件， 功能强大，适合制作复杂 的元件库。
合理命名
为元件符号和文件夹命名时， 采用有意义的名称，方便查找 和管理。
定期更新
根据元件规格的变化和技术发 展，定期更新元件库，保持其
时效性。
元件库制作常见问题与解决方案
元件绘制不规范
确保元件符号符合电气原理和布局规范，避 免出现连线交叉、多余节点等问题。
原理图库怎么画

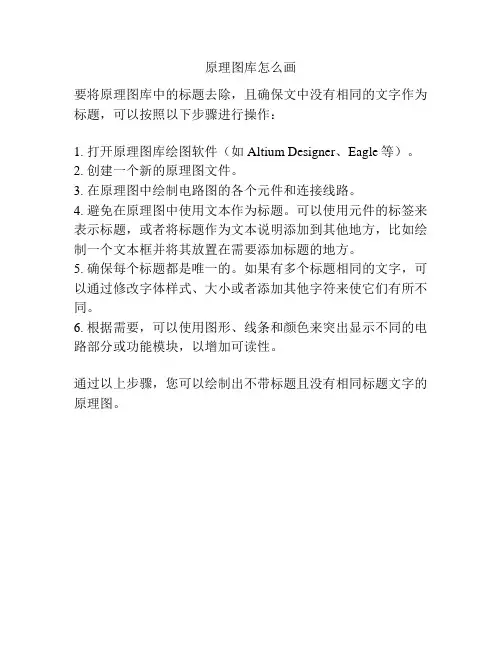

原理图库怎么画
要将原理图库中的标题去除，且确保文中没有相同的文字作为标题，可以按照以下步骤进行操作：
1. 打开原理图库绘图软件（如Altium Designer、Eagle等）。
2. 创建一个新的原理图文件。
3. 在原理图中绘制电路图的各个元件和连接线路。
4. 避免在原理图中使用文本作为标题。
可以使用元件的标签来表示标题，或者将标题作为文本说明添加到其他地方，比如绘制一个文本框并将其放置在需要添加标题的地方。
5. 确保每个标题都是唯一的。
如果有多个标题相同的文字，可以通过修改字体样式、大小或者添加其他字符来使它们有所不同。
6. 根据需要，可以使用图形、线条和颜色来突出显示不同的电路部分或功能模块，以增加可读性。
通过以上步骤，您可以绘制出不带标题且没有相同标题文字的原理图。
原理图绘制步骤
原理图绘制步骤
1. 打开绘图软件，创建一个新文档或选择一个已有的文档。
2. 确定需要绘制的电路图的元件和连接方式。
3. 在绘图软件的工具栏中选择合适的元件图形，如电阻、电容、电感、晶体管等。
4. 先画出电路图中的主要元件，按照电路的连接顺序逐步添加。
5. 对每个元件进行标注，如电阻的阻值、电容的容值、晶体管的型号等。
6. 使用连接线将元件连接起来，注意按照电路正确的连接方式进行连接。
7. 为了增加可读性，可以为连接线添加箭头、标记电压节点等。
8. 检查电路图是否准确，并进行必要的修改和调整。
9. 添加电源、接地符号和其他辅助元件。
10. 完成电路图绘制后，保存文件并根据需要进行打印或导出。
如何在原理图中自建原理图库
Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" /><?xml:namespace prefix = st1 />2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects 浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools →New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a) 新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b) 在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c) 用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d) 用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e) 添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f) 保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。
原理图库元件
L?
a g d b c
L E D8 BIT _4
a f e g d b c f e a g d b c f e a g d b c
c dp
e
1 2 3 4
a b c d e
c o mm
a b c d e f g h
1 2 3 4
f g
h
元件属性的编辑方法
元件改名方法（菜 单） 修改元件流水号方 法 添加元件默认封装 的方法 修改元件默认值的 方法 元件的其它属性及 作用介绍
练习题6：制作两个原理图元件
DS? DPY_7 -SE G_ DP 1 2 3 4 5 6 7 8
a b c d e f g dp DPY a f e g d b
元件编辑工 具栏Βιβλιοθήκη 原理图元件库编辑环境
编辑环境设置 光标样式、显示 属性、图纸属性 等 其它菜单功能介 绍(设计，工具等 菜单）
与原理图编辑环境接近
文档属性编辑
设置图纸的边框、 底色、大小、标 题栏等
原理图元件库常用编辑工具介绍
画直线工具 放置文本工具 添加新元件 添加多元件芯片中 的元件 画矩形框工具 画椭圆工具 放置元件引脚工具
Protel99 电路设计
原理图库元件的编辑
本次教学主要目标：
熟悉原理图库元件的编辑环境 掌握常用画图工具的使用方法 掌握利用画图工具制作元件的方法 掌握各个元件属性的编辑方法及作用
原理图元件库编辑环境
元件管理 窗口：元 件的编辑、 查找、删 除、更新、 显示等功 能。
元件筛选栏 元件列表
画元件基本步骤
原理图的绘制过程
原理图的绘制过程绘制原理图的过程分为以下几个步骤：1. 收集资料和准备：在绘制原理图之前，收集所需的相关资料和信息，并确保对待绘制的电路或系统有足够的了解。
准备好绘图所需的工具和软件。
2. 绘制图框：使用绘图软件或者手工绘图工具，在绘图纸上绘制一个图框。
图框用于规范原理图的尺寸和位置，并为电路提供一个边界。
3. 选择符号库：根据需要绘制的电路类型，选择相应的符号库。
符号库中包含了各种电子元器件和符号的图形表示。
4. 绘制电子元器件：从选定的符号库中选择合适的符号，根据电路的连接方式，将元器件符号绘制在图框内。
每个元器件符号应该标明其名称和数值，以及与其他元器件的连接方式。
5. 连接元器件：使用直线或曲线工具，将各个元器件之间的连接线绘制出来。
连接线应该清晰可见，并且准确地表示元器件之间的连接关系。
连接线的交叉点应该使用适当的连接点表示。
6. 添加标识和注解：根据需要，在原理图上添加必要的标识和注解。
标识可以包括电路名称、供电电源、地线等。
注解可以包括电路的特性、工作原理等相关说明信息。
7. 优化布局：对于较复杂的原理图，可以对电子元器件进行优化布局，以便更清晰地展示电路的结构和工作方式。
可以调整元器件的位置和连接线的走向，使得原理图更易于理解和阅读。
8. 检查和修改：在绘制完成后，对原理图进行仔细的检查和修改。
检查电子元器件的连接是否正确、标识和注解是否清晰等。
如果发现问题，及时进行修改和调整。
9. 导出和保存：完成绘制后，将原理图导出为常见的图像文件格式，如PNG、JPEG等，以便在其他软件中使用或打印出来。
同时，将原理图保存为源文件，以便在需要的时候进行修改和编辑。
第9讲 原理图库元件设计(实训)
六、多功能单元元器件设计
在某些集成电路中含有多个相同的功能单元（如 DM74LS00中含有四个相同的2输入与非门），其图形符 号都是一致的，对于这样的元件，只需设计一个基本符号，
其它的通过适当的设置即可完成元器件设计。 下面以DM74LS00为例介绍多功能单元元器件设计，
设计过程如图3-26所示。
21所示。
⑴新建元件DM74LS138。 ⑵设置栅格尺寸，可视栅格和捕获栅格为10mil。 ⑶将光标定位到坐标原点。 ⑷执行菜单“放置”→“矩形”，在坐标原点定义矩 形块起点，移动光标在第四象限绘制60mil×110mil的矩 形块。 ⑸执行菜单“放置”→“引脚”，在图上对应位置放 置引脚1～16。 ⑹双击元件引脚，参考图3-21设置引脚属性。 ⑺设置元件属性。 ⑻设置元器件的封装。本例中给元件DM74LS138设 置两种封装形式，即插针式的DIP-16 和贴片式的SOP16。 ⑼保存元器件完成设计工作。
第9讲 原理图库元件设计
实训目的
⑴掌握元器件库编辑器的功能和基本操作。 ⑵掌握规则和不规则元器件设计方法。 ⑶掌握库元件的复制方法。 ⑷掌握多功能单元元件设计。
实训内容
发光二极管LED
规则集成电路元件设计
集成电路DM74LS138与上例中的PNP相比，元件图 形比较规则，只需画出矩形框，并定义好引脚及其属性， 设置好元件信息即可，DM74LS138的设计过程如图3-
⑴新建元件DM74LS00。 ⑵设置栅格尺寸，可视栅格为10mil，捕获栅格为 5mil。 ⑶将光标定位到坐标原点。 ⑷绘制图形符号。 ⑸执行菜单“放置”→“引脚”，在图上对应位置放 置引脚1～3。 ⑹双击元件引脚，设置引脚属性。 ⑺DM74LS00元件中包含有四个功能单元，可以采 用复制的方法设计其他单元。 用鼠标拉框选中第一个与非门的所有图元，执行菜单 “编辑”→“复制”，所有图元均被复制入剪切板。 执行菜单“工具”→“创建元件”，新建功能单元， 此时是“Part B”（即第2个功能单元），如图3-27所示。
简述创建原理图元件库的步骤
1.简述创建原理图元件库的步骤答：创建一个新的原理图库文件，新建一个元件绘制元件外形，添加引脚，设置元件属性2.简述protel DXP的文档分类及文件管理机制答: 1.PCB项目文档（*.PrjPcb）PCB文档（*.pcbdoc或.pcb）原理图文档（*.schdoc或.sch）原理图库文档（*.schlib或*.lib）PCB封装库文档（*.pcblib 或*.lib）网络列表（*.net）混合信号仿真文件（*.mdl或*.nsx）CAM文件（*.cam）输出报表（*.rep）2.FPGA项目文档(*.PrjFpg) VHDL文档VHDL库文档3.原理图绘制过程答：1.建立工程，添加原理图文件2.设置图纸尺寸和版面及工作环境3.加载元件库4.放置元件，编辑元件属性5.连接电路6.生成网络表存盘4. Line和wire的区别答：Line画线没有电气连接属性，wire画的线有电气属性，相当于导线Line起说明作用，可以放置在任何地方，wire起连接作用，只能放在导线上或元件引脚末端5. 简述net lable与text string的区别答：网络标签用来为电气对象分配网络名称，在没有实际连线的情况下可以通过用来将多个信号线连接起来，它只能放在导线上或元件引脚末端.文本字符串不具有电气特性，可以放置到任何地方，起说明作用6. 简述下一层原理图的用途及绘制方法，并简述其中一种方法的绘制过程答：用途及绘制方法：设计比较复杂的电路自顶向下的层次电路设计自底向上的层次电路设计自顶向下：1.先设计包含子图符号的父图2.由父图中各个子图创建与之相应的子图过程：创建PCB设计项目创建父图文档由子图符号创建子图自底向上：1.先设计各功能子图2.再创建空的父图3.最后根据各个子图在空的父图中放置子图4.相应的子图符号过程：创建PCB设计项目创建功能子图设计父图7. 网络表有几种生成方法？最常用的是哪几种？答：原理图生成PCB文档生成直接编辑最常用的：原理图生成8. 举例说明网络表的格式，包括元件生成和网络定义答：元件声明网络定义【元件声明开始（网络定义开始R1 元件标识（Designatoer）Vc 网络名称VR5 元件封装（Footprint）C4—2元件标识—引脚33K 元件标注（comment））网络定义结束】元件声明结束9. 元件封装分几类？含义答：针脚式：焊点导孔贯穿整个线路板，其焊盘的板层属性是多层表面粘贴式：焊盘只限于表面板层，焊盘的属性是顶层或底层元件封装是指实际的电子元器件或集成电路的外形尺寸，管脚的直径及管脚的距离等，它使元件引脚和印制电路板上的焊盘一致。
如何在原理图中自建原理图库
Altium Designer6.9是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Altium Designer6.9提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Altium Designer6.9没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Altium Designer6.9自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Altium Designer6.9原理图符号统一放在一个自己建造的Altium Designer6.9原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Altium Designer6.9在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Altium Designer6.9自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES<?xml:namespace prefix = st1 ns = "urn:schemas-microsoft-com:office:smarttags" /><?xml:namespace prefix = st1 />2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Altium Designer6.9的菜单命令：Tools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Altium Designer6.9提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Altium Designer6.9能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Altium Designer6.9可以直接打开．而且对于扩展为“.DSN”的文件，用Altium Designer6.9打开后就已经自动生成了原理图库文件，并且直接在Projects 浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools →New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．a) 新建一个原理图库文件，取名为“Temp.SchLib”．打开自己的原理图库MySchLib.SchLib．b) 在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．c) 用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．d) 用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．e) 添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和Visible Snap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(b)、(c)、(d)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．f) 保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Altium Designer6.9绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代电子技术工程设 计与实践
注意：绘制元件时，一般元件均是放置在第四象 限，而象限的交点（原点）为元件的基准点。
现代电子技术工程设 计与实践
广东职业技术学院
1 创建原理图库
图 元件编辑窗口
现代电子技术工程设 计与实践
原理图库文件编辑环境： 主菜单栏、标准工具栏、实用工具、编辑窗口及 辑环境基本一致，这就不多做介 绍。
广东职业技术学院
广东职业技术学院
【工具】——》【原理图优先设定】
广东职业技术学院
定义元件属性
选择元件库编辑面板中的“Library Editor”选项，双击默认文件 Component-1(或单击【编辑】按钮)，弹出“元件属性设置”对话框 ，如图所示。 在图中，列出了元件的各种属性，各个参数前面已做过介绍，需要修 改的属性如下。 Default Designator:默认元件编号，如电阻的默认编码为R？这里选择 DS？ 注释：默认注释，即元件名称，这里选择SEG。 库参考：元件库中的型号，这里选择SEG。 其他参数不变，修改完后，单击“确定”按钮。
现代电子技术工程设 计与实践
1 创建原理图库 1. 启动元件库编辑器 执行菜单命令【File】/【New】/【Schematic Library】，新建一个原理图库文件（默认文件名 为SchLib1.SchLib），可同时启动库文件编辑器 ，可以通过【File】/【Save】重命名库文件，在 该库文件内自动创建名称为Component_1的空白 元件图纸。 新建Myself.Schlib的原理图库文件，出现元件编 辑窗口如图所示。
模式工具栏用来控制当前元件的显示模式。
广东职业技术学院
原理图库文件面板 原理图库文件 【SCH Library】 面板是原理图编 辑环境的专用面 板，几乎包含了 用户创建的库元 件的所有信息， 用来对库元件及 库文件进行编辑 管理
原理图 符号及 其他模 型栏目
原理图 符号名 称栏
原理图 符号别 名栏
电路原理图的制作，对于某些比较特殊的，非标 准化的元件或者新开发出来的元件，可能会在系 统库文件中一时无法找到符合自己要求的元件。
这时就要求用户能够自己创建元件，为其绘制合 适的原理图符号或者其他模型形式，以满足自己 的设计需要。
广东职业技术学院
系统提供创建库文件的适用工具——库文件编辑 器。 运用上，可以利用库文件编辑器，来为自己设计 项目创建一个独立的原理图库文件。 （扩展名为.SchLib）和PCB库文件（扩展名为 .PcbLib） 单独存放该项目中用到的全部元件，是的项目自 成一体，便于管理和编辑，增加灵活性。
原理图 符号引 脚栏
广东职业技术学院
原理图元件库设计步骤 启动原理图编辑 设置工作区域参数 绘制库文件的原理图符号 引脚放置 编辑元件属性 元件规则检查 生成元件报告 保存原理图元件库
广东职业技术学院
绘制库元件的原理图符号
【文件】——》【创建】——》【库】——》【原理图库】
广东职业技术学院
设置工作区域参数 【工具】——》【文档选项】
与绘制原理图的菜单工具栏有较大不同的是，放置菜单和工具菜单。
原理图编 辑环境— —放置菜 单
库文件 编辑环 境—— 放置菜 单
广东职业技术学院
原理图编 辑环境— —工具菜 单
库文件 编辑环 境—— 放置菜 单
广东职业技术学院
实用工具栏。其中提供了两个重要的工具栏，原理图符号绘制工具栏和IEEE符号 工具栏，是原理图库文件编辑环境中所特有的，用于完成原理图符号的绘制
制作及修订Protel原理图元件的必要性
尽管可以通过搜索来查找元件，但是对于初学者 而言，元件在库中的名称本身通常就已经是一个拦路虎 ，即便顺利搜索到该名称的元件，但是由于外观及引脚 属性的原因，若不作修改地直接使用，绘图效果往往难 尽人意，这种情况对于简单的分立元器件一般说来尚可 接受，但对于引脚甚多的集成元件问题就显得非常突出 。作为一种很实际的情况，电子工程师在设计电路时， 为更恰切地表达设计，增强图纸的可读性，常常需要将 相关的引脚就近绘制，不用的引脚甚至隐藏，直接采用 库元件显然是无法满足要求的。掌握Protel DXP电气符 号的制作以及修订，可以降低甚至摆脱对自带库的依赖 ，极大增强设计的灵活性。
Protel原理图元件基本认知 ProtelDXP中包含原理图元件及印刷电路板 元件（ PCB 元件）两大类。原理图元件只适用于 原理图绘制，只可以在原理图编辑器中使用， PCB 元件用于 PCB 设计，只可以在 PCB 编辑器中 使用，二者不可混用。因原理图元件为实际元件 的电气图形符号，有时也称原理图元件为电气符 号。对于原理图元件库，又可以相应地称为电气 符号库。
广东职业技术学院
广东职业技术学院
创建原理图库
2. 创建一个新元件 以一个7段数码管的原理图及封装为例。 （1）.执行菜单命令【Tools】工具/【New Component】 新元件，在当前打开的库文件内创建一个新元件,使用工 具选项将元件重命名为SEG；利用如图5-67所示的绘图工 具栏进行元件的绘制，先绘制一个矩形，矩形的大小可以 根据需要调整。
Jason-zou
第9讲 原理图库元件制作
广东职业技术学院
Protel原理图元件库基本认知 原理图元件是原理图绘制的最基本要素，保 存在原理图元件库中。 在 Protel 中，对原理图元件采取库管理的方 法，即所有的元件都归属于某个或某些库。Protel DXP 提供的元件库中，绝大多数为新型的集成元 件库。
广东职业技术学院
Protel DXP库的建立与元件制作
在ProtelDXP中，虽然提供了大量 的元件库，但在实际应用中，还需要 制作需要的元件。 Protel DXP支持多种格式的元件库文 件，如*.SchLib(原理图元件库)， *.PcbLib(封装库)，*.IntLib(集成元件库 )。 建立元件库与制作元件可使用元件库 编辑器来完成。
