Debussy软件教程

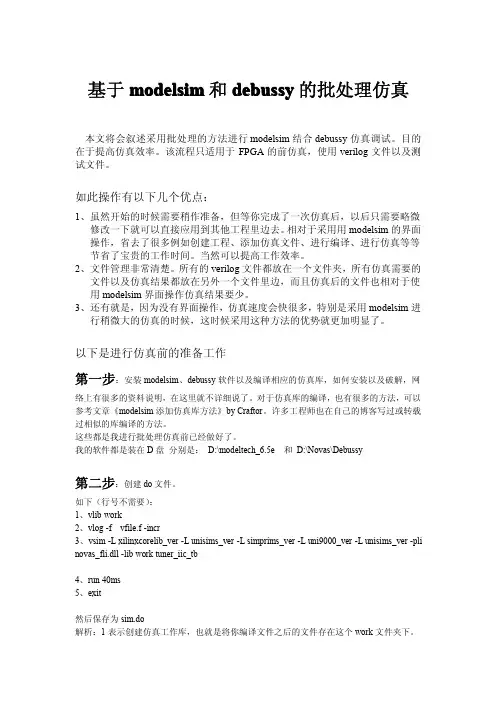

基于modelsim和debussy的批处理仿真
基于modelsim和debussy的批处理仿真本文将会叙述采用批处理的方法进行modelsim结合debussy仿真调试。
目的在于提高仿真效率。
该流程只适用于FPGA的前仿真，使用verilog文件以及测试文件。
如此操作有以下几个优点：1、虽然开始的时候需要稍作准备，但等你完成了一次仿真后，以后只需要略微修改一下就可以直接应用到其他工程里边去。
相对于采用用modelsim的界面操作，省去了很多例如创建工程、添加仿真文件、进行编译、进行仿真等等节省了宝贵的工作时间。
当然可以提高工作效率。
2、文件管理非常清楚。
所有的verilog文件都放在一个文件夹，所有仿真需要的文件以及仿真结果都放在另外一个文件里边，而且仿真后的文件也相对于使用modelsim界面操作仿真结果要少。
3、还有就是，因为没有界面操作，仿真速度会快很多，特别是采用modelsim进行稍微大的仿真的时候，这时候采用这种方法的优势就更加明显了。
以下是进行仿真前的准备工作第一步：安装modelsim、debussy软件以及编译相应的仿真库，如何安装以及破解，网络上有很多的资料说明，在这里就不详细说了。
对于仿真库的编译，也有很多的方法，可以参考文章《modelsim添加仿真库方法》by Craftor。
许多工程师也在自己的博客写过或转载过相似的库编译的方法。
这些都是我进行批处理仿真前已经做好了。
我的软件都是装在D盘分别是：D:\modeltech_6.5e和D:\Novas\Debussy第二步：创建do文件。
如下（行号不需要）：1、vlib work2、vlog-f vfile.f-incr3、vsim-L xilinxcorelib_ver-L unisims_ver-L simprims_ver-L uni9000_ver-L unisims_ver-pli novas_fli.dll-lib work tuner_iic_tb4、run40ms5、exit然后保存为sim.do解析：1表示创建仿真工作库，也就是将你编译文件之后的文件存在这个work文件夹下。
