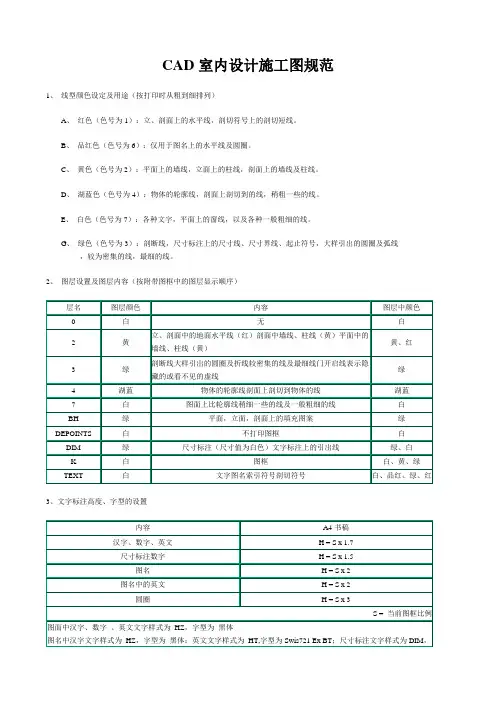

CAD室内设计施工图规范1、线型颜色设定及用途(按打印时从粗到细排列)A、红色(色号为1):立、剖面上的水平线,剖切符号上的剖切短线。
B、品红色(色号为6):仅用于图名上的水平线及圆圈。
C、黄色(色号为2):平面上的墙线,立面上的柱线,剖面上的墙线及柱线。
D、湖蓝色(色号为4):物体的轮廓线,剖面上剖切到的线,稍粗一些的线。
E、白色(色号为7):各种文字,平面上的窗线,以及各种一般粗细的线。
G、绿色(色号为3):剖断线,尺寸标注上的尺寸线、尺寸界线、起止符号,大样引出的圆圈及弧线,较为密集的线,最细的线。
2、图层设置及图层内容(按附带图框中的图层显示顺序)3、文字标注高度、字型的设置4、尺寸标注及文字注释形式的设置∙材料标注在一般在图面右侧或上侧(对于剖面图或大样图中可以美观为准不加以要求)尺寸标注在图面左侧或下侧(一般标注为三段式,标不下或内容较少的情况下可标注为两段式)∙标注格式(尺寸标注格式DIM)标注格式(文字标注格式TEXT)5、线型设置A、中轴线CenterB、暗藏日光灯带Dashed玛利雅设计培训C、不可见的物体结构线DashedD、门窗开启线CenterE、木纹线不锈钢钛金等Dot6、常用材料标注举例(文字说明不要重复标注,以能说明图面为准)600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆木龙骨30x30角钢不锈钢方(圆)管不锈钢角码镜面不锈钢板砂光不锈钢板(方管、圆管)砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜暗藏日光灯带(平、立面)暗藏珠灯带(平、立面)日光灯珠灯银线米黄石材挂贴(干挂)银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃(车边)花岗石玻璃钢造型镏金7、尺寸标注∙尺寸标注一般需要标明:最外总体尺寸中间结构尺寸最内功能尺寸∙分尺寸与总体尺寸必须相等,必要时可用EQ表示∙第二层标注应以第一层标注的末端为起点,不要重复标注。
《CAD施工图规范》

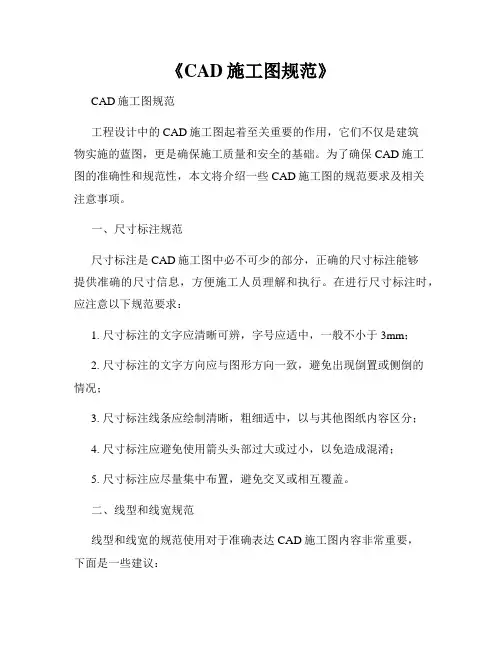

《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用,它们不仅是建筑物实施的蓝图,更是确保施工质量和安全的基础。
为了确保CAD施工图的准确性和规范性,本文将介绍一些CAD施工图的规范要求及相关注意事项。
一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分,正确的尺寸标注能够提供准确的尺寸信息,方便施工人员理解和执行。
在进行尺寸标注时,应注意以下规范要求:1. 尺寸标注的文字应清晰可辨,字号应适中,一般不小于3mm;2. 尺寸标注的文字方向应与图形方向一致,避免出现倒置或侧倒的情况;3. 尺寸标注线条应绘制清晰,粗细适中,以与其他图纸内容区分;4. 尺寸标注应避免使用箭头头部过大或过小,以免造成混淆;5. 尺寸标注应尽量集中布置,避免交叉或相互覆盖。
二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要,下面是一些建议:1. 建议使用连续线型来绘制实体边界,使用虚线或点线绘制暗示线;2. 不同线型的使用应简洁明了,避免过于复杂;3. 线宽的选择应根据不同元素和图纸比例进行调整,以确保线条的清晰可见。
三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要,良好的图层管理可以提高效率和准确性。
以下是一些图层管理的规范要求:1. 每个图层应有明确的命名,以准确描述所包含的图形内容;2. 各个图层之间的关系应清晰,不应有重叠或混淆;3. 绘图时,应在正确的图层上进行,避免将图形绘制在错误的图层上;4. 图层的颜色应根据需要进行选择,以便区分不同的元素。
四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分,正确的字体和文字使用可以提高施工图的可读性和准确性。
以下是一些字体和文字的规范要求:1. 字体应具有良好的可读性,常用的字体如宋体、仿宋体、楷体等;2. 字号应根据图纸比例和实际需要进行选择,以确保文字清晰可见;3. 文字的排列应整齐有序,避免出现重叠或错位;4. 注意字体的粗细和倾斜,使其与图形内容相匹配。
CAD建筑制图规范和秘籍word精品文档128页
第一部分:CAD建筑制图规范一、总则1、工作目标2、工作范围3、工作风格二、制图1、制图规范2、图纸目录3、图纸深度4、图纸字体5、图纸版本及修改标志7、图纸幅面8、图层及文件交换格式9、补充说明一、总则工作目标1.1规范化——有效提高建筑设计的工作质量;1.2标准化——提高建筑设计的工作效率;1.3网络化——便于网络上规范化管理和成果的共享。
工作范围本标准是建筑CAD制图的统一规则,适用于房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
工作风格本标准为形成设计院绘图表达的风格的统一,不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图,要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制:建筑专业:建筑设计说明;室内装饰一览表;建筑构造作法一览表;建筑定位图;平面图;立面图;剖面图;楼梯;部分平面;建筑详图;门窗表;门窗图。
结构专业:结构设计说明;桩位图;基础图;基础详图;地下室结构图;(人防图纸);地下室结构详图;楼面结构布置;楼面配筋图;梁、柱、板、楼梯详图;结构构件详图。
电气专业:电气设计说明;主要设备材料表;平面图;详图;系统图;控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业:给排水设计说明;总图;平面图(自下而上);详图;给水、消防、排水、雨水系统图。
暖通空调专业:暖通设计说明;主要设备材料表,平面图;剖面图;详图;系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外,尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外,均应采取以下字体文件,尽量不使用TureType 字体,以加快图形的显示,缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体,将其放置在CAD软件的FONTS 目录中即可。
Romans.shx(西文花体)、romand.shx(西文花体)、bold.shx (西文黑体)、txt.shx(西文单线体)、simpelx(西文单线体)、st64f.shx (汉字宋体)、ht64f.shx(汉字黑体)、kt64f.shx(汉字楷体)、fs64f.shx (汉字仿宋)、hztxt.shx(汉字单线)。
【免费下载】CAD施工图规范
一、总 则 室内设计专业制图规则,为了保证制图质量,提高制图效率,做到图面清晰、简明,符合设计、施工、存档的
要求,适应工程建设的需要,制定本标准。 本标准为形成设计绘图表达的风格的统一,不提倡个人绘图表达风格。施工图制图的表达应清晰、完整、统一。
二、制图 1.文件内容表达方式均保持一致。 2.图纸表现说明: 图面多少可根据图面内容的丰富程度来确定,以 A3 打印出来层次分明又不稀疏为原则。 3.注意事项: 3.1 插入图中的图块不要炸开,如需调整,在调整完毕后,应重新定义为图块;填充禁止炸开。 3.2 注意剖视方向,索引符号指示方向应与剖视方向一致。 3.3 平面图中索引立面序号时,以图面上方为起始,用数字按顺时针方向排序,同层不同空间的立面序号以连续数 字表示,如 01 02 03 04 05 06…… 3.4 同一幅图中,索引序号不得重复。 3.5 文件完成后,必须将多余图块及设置清除,确保文件空间为最小。 3.6 检查图纸应按以下步骤进行 ①画面内容 ②尺寸标注 ③文本标注 ④图标图名⑤整体排版 3.7 图面与图框内框竖线之间应留一定的距离。 3.8 确保画面均衡、美观、各视图间应按照对应的原则排版。 4.尺寸标注说明: 4.1 最外总体尺寸;中间结构尺寸;最内功能尺寸。 4.2 等分尺寸与总体尺寸必须相等,必要时可用 EQ 表示。
对全部高中资料试卷电气设备,在安装过程中以及安装结束后进行高中资料试卷调整试验;通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关,系电,力根通保据过护生管高产线中工敷资艺设料高技试中术卷资,配料不置试仅技卷可术要以是求解指,决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资,配料而置试且时卷可,调保需控障要试各在验类最;管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下,安与要全过加,度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高;试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中,核资或对料者定试对值卷某,弯些审扁异核度常与固高校定中对盒资图位料纸置试,.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置,弯高尤曲中其半资要径料避标试免高卷错等调误,试高要方中求案资技,料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高,术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术,管以术来架及避等系免多统不项启必方动要式方高,案中为;资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资,管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装,工置合作调理并试利且技用进术管行,线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确:指灵在导活分。。线对对盒于于处调差,试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷,术调应问试采题技用,术金作是属为指隔调发板试电进人机行员一隔,变开需压处要器理在组;事在同前发一掌生线握内槽图部内 纸故,资障强料时电、,回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资,料料线试试缆卷卷敷试切设验除完报从毕告而,与采要相用进关高行技中检术资查资料和料试检,卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况,然后根据规范与规程规定,制定设备调试高中资料试卷方案。
室内设计施工图的制图整体规范
一、成品房的装修围:厨房墙顶地饰面、橱柜及厨房电器〔不含冰箱〕安装到位洗手间墙顶地饰面、包含洁具及五金挂件安装到位阳台地面厅房墙面、天花抹平并饰面乳胶漆厅房地面玻化砖或者强化木地板铺地成品房模压门及门套、门锁五金安装所有窗户安装石材窗台板厅房及厨卫、阳台灯具的安装所有水、电路线安装到位二、单元户施工图图纸目录1. 封面2. 设计说明3. 图纸目录4. 户型平面布置图5. 户型天花布置图6. 户型电路图7. 阳台地面铺砖图8. 阳台给排水布置图9. 厨房放大平面图10. 厨房地面铺砖图11. 厨房天花灯位图12. 厨房 A.B.C.D 立面图13. 厨房 A.B.C.D 立面铺砖图14. 厨房电路图15. 厨房给排水布置图16. 洗手间放大平面图17. 洗手间地面铺砖图18. 洗手间天花灯位图19. 洗手间 A.B.C.D 立面图20. 洗手间 A.B.C.D 立面铺砖图21. 洗手间电路图22. 洗手间给排水布置图23. 窗台板大样24. 房门及门套安装大样图25. 门坎石或者挡水石施工大样图三、图纸深度要求:1. 设计说明:整套图纸的概括说明及设计原则的阐述;整个室材料部品的阐述;对于没有具体图纸的部位发展统一的注释〔如厅房的立面做法、工艺要求等〕;设计说明中可包括电气和水系统局部的说明;2. 总平面图:家具按 1:1 比例合理摆放,并加以注释;标明每一个功能区域及地面材质;户型轴线尺寸清晰;立面索引明确清晰;3. 天花平面:标明吊顶材料及做法;灯具注释,或者用图例说明;灯具的定位尺寸及灯具大小、型号注释;4. 厨卫立面图:墙面的铺砖方式或者铺砖原则的注释;开关插座的定位尺寸及定位原则说明;橱柜、洁具的摆放尺寸以及相关五金挂件的安置尺寸;厨房电器的摆放位置;整体橱柜的样式;橱柜大样图;说明所有材料的材质及规格尺寸〔包括玻璃的类型厚度、砖的类型和尺寸、镜子的样式、镜前灯的位置等〕5. 电路图:标明插座的规格和数量,必要时可另附电路设计施工说明;在墙面铺砖图上,将开关插座与瓷砖的结合方式说明清晰,防止开关插坐位于单块瓷砖的中间;6. 水路图:厨卫所有下水的具体位置的定位尺寸应清晰明了;针对不同的下水和地漏的管径应有说明;下水管与完成墙面的距离尺寸应有注明;特殊是座便下水位置确实定;冷热水的进水管定位可用文字说明高度,平面上应有明确的尺寸定位;7. 大样图:详细交待施工工艺和做法;对石材的品种、色泽、规格、倒边方式作出明确的规定;对洗手间瓷砖碰角方式应有注明;厨卫立管包管方式应有注明;所有室阴、阳角的处理方式应有说明;四、交楼标准细则〔一〕厨房设计原则1. 注意洗槽、炉台及切菜台的位置,最好呈90 度的方位摆放。
CAD室内设计施工图设计规范

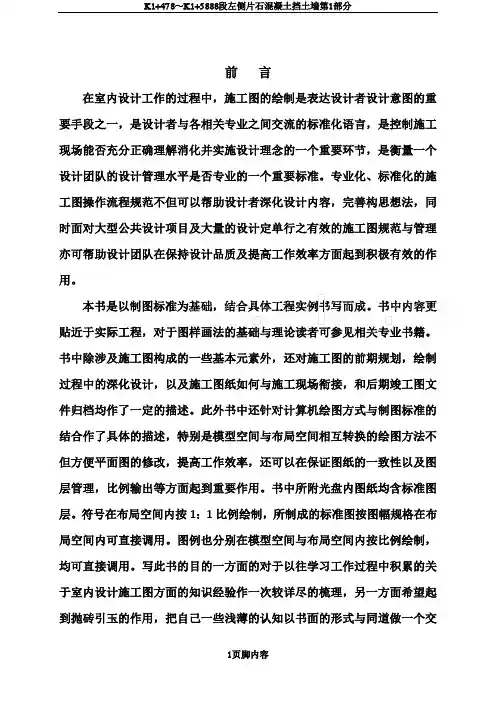

前言在室内设计工作的过程中,施工图的绘制是表达设计者设计意图的重要手段之一,是设计者与各相关专业之间交流的标准化语言,是控制施工现场能否充分正确理解消化并实施设计理念的一个重要环节,是衡量一个设计团队的设计管理水平是否专业的一个重要标准。
