第三章彩色电视信号传输
电视机原理
电视机原理联系地点:武汉市华中科技大学电子与信息工程系联系人:冯启明老师转载时间：yekai：这是一本很不错的电视技术启蒙书。
我校正了文中的部分错别字和部份错误信息，增加了少部分信息。
绪论第一章黑白电视原理1.1 光和视觉特性1.2 黑白电视系统组成原理1.3 电视扫描与同步1.4 黑白全电视信号1.5 电视图象的基本参量第二章色度学与彩色电视2.1 光与颜色2.2 颜色的计量系统2.3 电视中彩色的分解与重现2.4 电视RGB计色制与彩色正确重现第三章彩色电视制式3.1 概述3.2 兼容制彩色电视基础3.3 NTSC制3.4 PAL制3.5 SECAM制简介第四章电视摄象与发送技术4.1 广播电视系统的组成4.2 电视摄像机4.3 摄象器件4.4 电视图像信号的处理4.5 同步信号的形成4.6 PAL全电视信号的形成4.7 电视信号的发送第五章电视接收技术5.1 电视接收技术概论5.2 高频调谐器5.3 图象通道电路5.4 解码电路5.5 同步分离电路5.6 扫描电路5.7 显象管及其附属电路第六章电视新技术概论6.1 卫星电视广播6.2 数字电视6.3 高清晰度电视（HDTV)6.4 共用天线电视（CATV）系统6.5 电视多工广播6.6 立体电视内容简介本书是一部系统地讲述电视原理及其最新实用性技术的新作。
共分六章：前三章讲述黑白和彩色电视传象的基本原理与彩色电视制式，并包括与学习电视技术有关的视觉特性、光度学和色度学等知识；四、五两章以广播电视系统为例，系统地讲述电视图像信号的摄取、处理、发送、接收与图像重现的原理及其实用性电路；第六章介绍电视新技术，如卫星电视、数字电视、高清晰度电视、立体电视、电缆电视和电视多工广播等。
本书的特点是深入浅出，简明易懂；理论紧密联系实际。
书中涉及的内容广泛、凝聚了现代电视技术的主要最新成就。
本书可作为大专院校电子、通信等专业的教材或参考书；亦可供从事电视科研、生产、运行、维修的人员阅读；也适宜于有一定电子技术基础知识的青年作为自学读物。
电视信号传输原理
电视信号传输原理
电视信号传输原理是指将图像和声音信息转变成电磁波信号，通过无线电波传播到接收设备，再经过解调和放大等步骤，最终将图像和声音还原成我们能够观看和听到的形式。
电视信号传输基于模拟信号和数字信号两种方式。
模拟信号传输是通过连续变化的电压或电流来表示图像和声音的细节。
在这种方式下，图像被分成若干个扫描线，每一行像素逐渐扫描并转化为电压信号，通过随后的调制和调频等技术将图像和声音混合在一起，形成具有一定频率的电磁波信号，然后通过天线进行传输。
数字信号传输采用了一种不同的方式，通过将图像和声音转化为二进制的数字编码，然后使用调制解调器将0和1的序列转换为电信号。
这种方式可以更加稳定和精确地传输信号，同时还能够进行不同清晰度和频道的选择。
电视信号传输中还涉及调制、调频和解调等关键步骤。
调制是将模拟或数字信号转换为合适的频率范围内的信号，调频是将调制后的信号转换为适合传输的频率信号。
解调是接收设备中的一个重要步骤，它将接收到的频率信号转换为原始信号，使其能够再现出图像和声音。
总的来说，电视信号传输原理是将图像和声音信息转换为电磁波信号，通过各种技术手段传输到接收设备，并经过解调和放大等处理步骤，实现图像和声音的还原。
这样，观众可以在电视屏幕上看到清晰的图像和听到高质量的声音。
彩色电视显像原理
彩色电视显像原理
彩色图像的显示基于三基色的原理。
任何彩色都可以用红绿蓝三种基色配合而产生基本相同的视觉效果。
彩色管不同于黑白管，它有产生三种基色的荧光屏和激励荧光屏上数以万计的三基色单元的三个电子束。
只要三基色荧光粉所产生的光的分量不同，就可以形成自然界的各种彩色。
如红绿蓝三基色的光通量依一定的比例配合就成白光。
红和绿配合就成黄光。
红和蓝配合就成紫光。
只有红枪的电子束激发红粉则发红光，只有蓝束激发蓝粉则发蓝光，只有绿束激发绿粉则发绿光。
如果三束电流均为零（荧光屏未被激发）则呈黑色。
彩色电视信号传输不同于黑白电视之处就是除亮度信号外还有一个色度信号。
彩色电视机接收这两个信号，经过处理后分解为三个（红、绿、蓝）亮度信号分别去调制相应的电子枪。
显像管的内部磷光层与外层之间有一层玻璃相隔，电子枪打出的电子束再透过玻璃，由于光的折射就会产生扭曲现象，在看到之后就会产生很强的内凹感。
显色原理：
彩色显像管屏幕上的每一个像素点都由红、绿、蓝三种涂料组合而成，由三束电子束分别激活这三种颜色的磷光涂料，以不同强度的电子束调节三种颜色的明暗程度就可得到所需的颜色,这非常类似于绘画时的调色过程。
磷光体应具备以下特征：
1、具有色纯度高的发光体
2、有高的发光效率
3、在电子射线长时间照射下性能不变坏
4、适合显像管的制造工艺
显像管覆盖有一层发光物质——荧光粉，当电子撞击时发出光来，发光强度取决于电子的数量和速度，在这里机械能转化为光能，在电视机中，电子速度是恒定的，所以，亮度值与电子速流大小有关。

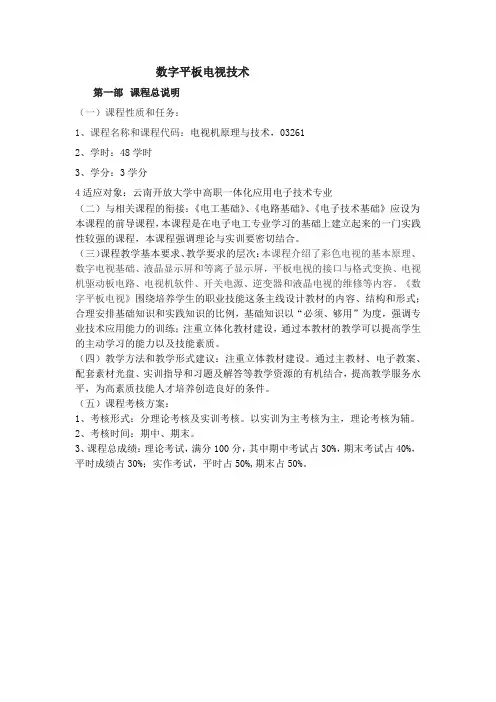

电视机课程标准
数字平板电视技术第一部课程总说明（一）课程性质和任务：1、课程名称和课程代码：电视机原理与技术，032612、学时：48学时3、学分：3学分4适应对象：云南开放大学中高职一体化应用电子技术专业（二）与相关课程的衔接：《电工基础》、《电路基础》、《电子技术基础》应设为本课程的前导课程，本课程是在电子电工专业学习的基础上建立起来的一门实践性较强的课程，本课程强调理论与实训要密切结合。
（三）课程教学基本要求、教学要求的层次：本课程介绍了彩色电视的基本原理、数字电视基础、液晶显示屏和等离子显示屏，平板电视的接口与格式变换、电视机驱动板电路、电视机软件、开关电源、逆变器和液晶电视的维修等内容。
《数字平板电视》围绕培养学生的职业技能这条主线设计教材的内容、结构和形式；合理安排基础知识和实践知识的比例，基础知识以“必须、够用”为度，强调专业技术应用能力的训练；注重立体化教材建设，通过本教材的教学可以提高学生的主动学习的能力以及技能素质。
（四）教学方法和教学形式建议：注重立体教材建设。
通过主教材、电子教案、配套素材光盘、实训指导和习题及解答等教学资源的有机结合，提高教学服务水平，为高素质技能人才培养创造良好的条件。
（五）课程考核方案：1、考核形式：分理论考核及实训考核。
以实训为主考核为主，理论考核为辅。
2、考核时间：期中、期末。
3、课程总成绩：理论考试，满分100分，其中期中考试占30%，期末考试占40%，平时成绩占30%；实作考试，平时占50%,期末占50%。
第三部分教学内容与教学要求主要教学内容包括九章的相关章节。
第一章电视基本原理一、教学要求1、了解色彩与视觉特性2、掌握电视图像信号的产生与发射3、理解彩色电视信号的制式二、内容要点第一节彩色与视觉特性1、可见光的特性2、人眼的视觉特性3、色度学概念第二节电视图像信号的产生与发射1、电视图像信号的产生2、图像的基本操作3、黑白全电视信号的组成4、模拟电视信号的发射第三节彩色电视信号的制式1、彩色电视信号的兼容问题2、彩色电视的色差处理方式3、彩色电视制式第四节习题三、重点、难点1、重点：电视图像信号的产生与发射2、难点：彩色电视信号的制式第二章电视基础一、教学要求1、了解电视图像信号数字化的方法和取样形式2、理解信号源压缩编码的原理和方法3、理解信道纠错编码的的原理和方法4、掌握中国数字电视的卫星、地面和有线广播3的标准的主要内容二、内容要点第一节数字电视组成及高清与标清电视的标准1、数字电视系统的组成2、模拟电视信号的数字化3、标清和高清数字标准第二节电视图像信号压缩编码原理及方法1、压缩编码的基础2、压缩编码的方法3、信号编码的国际标准第三节电视信号传输的信道编码1、信道编码基础2、能量扩散3、信道编码的方法第四节数字调制技术1、概述2、四相移相键控3、正交幅度调制4、残留边带调制5、正交频分复用调制6、字节到符号映射第五节数字电视标准1、数字电视标准概述2、数字有线电视标准3、地面数字电视标准4、直播卫星电视标准第六节数字音频压缩技术1、人耳的听觉特性2、MPEG的音频压缩技术3、MUSICAM的音频压缩技术4、AC-3的音频压缩技术第六节习题三、重点、难点1、重点：信道编码基础、能量扩散、信道编码的方法2、难点：MPEG的音频压缩技术、MUSICAM的音频压缩技术、AC-3的音频压缩技术第三章彩色电视机液晶显示屏一、教学要求1、了解液晶基础知识和彩色液晶屏频的结构2、掌握液晶屏内部电路组成3、熟练液晶电视的基本操作盒电路板的拆装二、内容要点第一节液晶基础知识和彩色液晶屏频的结构1、液晶的基本概念2、液晶显示屏模组结构3、液晶显示屏的光学系统第二节液晶屏内部电路组成及IC概述1、屏电路的组成2、逻辑板3、列驱动板及排线4、行驱动板及排线5、Υ校正原理及方法第三节液晶屏的驱动特性1、液晶屏的各种极性变换方式2、屏电容与驱动特性的关系第四节液晶屏的主要技术指标与新技术1、主要技术指标2、背光源的改进3、加快响应速度4、液晶电视机的其他性能改进第五节实验1液晶电视的基本操作盒电路板的拆装第六节习题三、重点、难点1、重点：液晶屏内部电路组成2、难点; 液晶电视的基本操作盒电路板的拆装第四章彩色电视等离子显示屏一、教学要求1、理解PDP屏的结构、灰度等级实现原理---子场驱动法、基本单元（像元）的工作过程、高压驱动电路了解输出参数品质、参数可靠性、电气参数2、了解输出参数、品质参数3、掌握显示电路的组成二、内容要点第一节等离子显示屏的基本原理1、PDP屏的结构2、灰度等级实现原理---子场驱动法3、基本单元（像元）的工作过程4、高压驱动电路5、子场驱动技术的改进第二节等离子显示器内部电路简介1、显示器电路的组成2、日立PDP屏简介第三节等离子显示屏的主要技术参数1输出参数3、品质参数4、可靠性5、电气参数第四节习题三、重点、难点1、重点：等离子显示屏的基本原理、子场驱动技术的改进2、难点：基本单元（像元）的工作过程、显示器电路的组成第五章平板电视机的接口与格式变换一、教学要求1、了解TTL接口、LVDS接口、RSDS接口2、理解平板电视驱动板的电路接口3、掌握I2C总线的工作原理及电视机中存储器的使用二、内容要点第一节平板电视驱动的输出接口1、TTL接口2、LVDS接口3、RSDS接口4、Mini-LVDS接口第二节平板电视驱动板的电路接口1、模拟信号接口2、数字信号接口第三节I2C总线的工作原理及电视机中存储器的使用1、I2C总线的工作原理2、平板电视内的I2C总线3、存储器的容量扩展4、平板电视极中的存储器第四节电视信号的格式变换1、图像格式2、格式变化3、彩色空间变化(CSC)4、缩放处理（Scale）5、电影模式处理第五节实验2 LVDS屏线制作第六节习题三、重点、难点1、重点：I2C总线的工作原理及电视机中存储器的使用、LVDS屏线制作2、难点：电视信号的格式变换、LVDS屏线制作第六章平板电视机驱动板电路一、教学要求1、了解液晶电视机电路2、理解驱动电路板原理3、掌握液晶电视电路图的读图训练、工厂菜单的调试、电视驱动板关键点电压值和波形的测量二、内容要点第一节驱动电路板原理1、电视接收系统2、模拟电视驱动板电路原理3、数字电路接收机原理第二节液晶电视机电路简介1、主要技术指标2、电视机试验箱简介3、鸿岚液晶电视机驱动板原理4、电源管理第三节调谐器和解码芯片及缩放处理芯片1、频率合成式高频调谐器ET-5C112、解码芯片LA768183、缩放处理芯片NT68565第四节微控器和电子切换开关及伴音功放芯片1、微控器（NT68F633）简介2、电子切换开关3、伴音功放芯片TDA7496第五节实验3液晶电视电路图的读图训练实验4工厂菜单的调试实验5电视驱动板关键点电压值和波形的测量第六节习题三、重点、难点1、重点：驱动电路板原理、实验2、难点：驱动电路板原理、驱动板关键点电压值和波形的测量第七章平板电视机软件一、教学要求1、了解电视机软件的主要架构2、理解NT68565液晶电视软件3、掌握电视机软件升级原理和方法二、内容要点第一节电视机软件概论1、电视机软件的主要架构2、电视机软件的系统模块第二节开发平台KeilC51简介1、开发平台KeilC51uVision2集成开发环境2、开发平台KeilC51流程和主要组建功能3、开发平台KeilC51软件的使用第三节NT68565液晶电视软件1、软件各模块的功能2、Main.c/main.h程序介绍3、Panel.c/Panel.h程序介绍4、电视机软件升级原理和方法第四节实验6用KeilC51改写和重新编译电视机软件实验7液晶电视机软件升级方法第五节习题二、重点、难点1、重点：视机软件升级原理和方法、液晶电视机软件升级方法2、难点：用KeilC51改写和重新编译电视机软件第八章液晶电视机的开关电源一、教学要求1、了解2、理解3、掌握二、内容要点第一节开关稳压电源的工作原理1、开关电源工作原理概述2、开关电源基本组成3、PWM控制模式及其特点4、开关电源的主要技术指标第二节开关电源的主要元器件1、功率开关2、高频整流管3、开关电源中的其他元器件第三节进线滤波器和有源功率因数校正电路1、进线滤波器2、有源功率因数校正电路3、实际的功率因数校正电路第四节液晶电视机的开关稳压电源1、主要技术指标2、稳压电源的组成3、集成芯片介绍4、200W液晶电视机的开关稳压电源电路原理5、开关电源的维修第五节液晶屏的背光灯电源1、CCFL背光灯的特性2、CCFL背光灯的DC/AC电路3、60W4灯CCFL逆变器4、EEFL背光灯简介5、LED灯背光灯简介。
数据与计算机通信答案(第3章)
而对于数字彩色电视机，相当不错了。如果不提高数据率，还可以通过降低分辨率或刷新速 率，来换取色彩数的提高，但这也不实用的方法。
已知视频带宽 B=5MHz，所以有 5=P/105，则每行的像素数 P=5x105=525。 然而，通常 CCIR-M/NTSC 制式每行只约有 450 像素，带宽 B=P/105=450/105=4.3MHz (实 际技术指标 4.2Hz) 。 带宽由 4.2MHz 增加到 5MHz 时，水平分辨率约增加 75 像素，增幅 16.7%。 （2）计算垂直分辨率的增幅 由于信号最高频率 fH=5MHz，即最短的信号周期 1/fH=0.2υs。 又因为每个最短周期包含 2 个像素，则有 225 周期/行。那么，每行扫描时间为 0.2υs×225=45υs。加上水平回扫 11υs，每行往返扫描时间为 56υs ，即 56x10-6 s， 假定每屏 V 行，每秒扫描 30 场（帧、屏），则每秒扫描行数为 30V。 因此对于画面刷新，有 30V×56x10-6 = 1s，V = 595 行/屏。目前 NSTL 制式每行只有 525 行。垂直分辨率增加了 70 行，增幅 13.3%。
cos 2 t = cos t cos t = 1 (cos 2t + cos 0) = 1 (cos 2t + 1)
2
2
所以， f (t) = (10 cos t)2 = 100 cos 2 t = 50 + 50 cos 2t
上课 第三章实验部分与后续补充部分
二、PAL彩色全电视信号编码方案
Y 0.299 0.587 0.114 R R Y 0.701 0.587 0.114 G B Y 0.299 0.587 0.866 B
例2：已知RGB和副载波sinωsct的波形如下图所示, 求(1)Y.R-Y.B-Y.V.U,色度信号分量FV.FU的波形;(2) 画出上述信号所对应的彩色及说明各色调的饱和度.
祝大家快乐！
电视原理
第三章 实验部分
PAL彩色电视接收原理方框图
彩色电视机电原理图
彩色电视机印刷板图
பைடு நூலகம்
电原理图与印刷板图
实验三:彩色电视机解码电路图
电视原理
后续补充章节部分
PAL彩色电视接收原理方框图
一、彩色电视信号的频带分配
(二)PAL制 (1)频道占用的带宽
(2)我国电视频道的划分
(3)fp残留边带发送的特点
三、PAL编码过程中部分信号波形
PALD编码器过程中部分信号的频带范围
PAL彩色电视接收原理方框图
例1：已知平衡调幅波与载波,求调制信号波形?
例1：调制信号幅度的绝对值与平衡调幅波的幅度成正比.当平衡调幅波 与载波同相时,调制信号为正极性,当两者反相时,调制信号为负极性.
例1：已知平衡调幅波与载波,求调制信号波形?
数字音视频技术讲义第三章 模拟信号数字处理
短距离传送PCM信号是采用并行 传送方式，即每一个抽样的N个码位 以及为收、发同步用的抽样时钟， 在n+1条传输线中并行传送。 中、远距离传输时采用全串行传 送方式，即对n个码位首先进行并/ 串转换，然后在同一条线路上依次 传出。
*3.2 彩色电视图像信号的 数字编码
• ~两种PCM编码方式：全信号编码和分 量编码。 • 全信号编码是对彩色电视信号直接进行 编码。 • 分量编码是对亮度信号及两个色差信号 （或对三个基色信号）分别进行编码。
• 满足正交结构的条件是抽样频率是 行频的整数倍。 • 根据副载频与行频的偏置关系，只 当时fs=4fsc才形成正交抽样结构。 • 抽样频率较高可降低模拟低通滤波 器及数字滤波器的设计难度。随着 器件速度的提高和成本的下降，4fsc 抽样频率目前被广泛地采用。
二、量化等级
• 在全信号编码中，一般采用四舍五入的 均匀量化。主观实验表明，为获得满意 的图像质量，一般采用8bit量化。当编解 码次数较多时，考虑到量化噪波的累积， 应采用9-10bit量化。
3．2．2 分量编码
一、抽样频率 • 主观实验表明，当亮度信号Y的带宽为 5.8~6MHz、两个色差信号R-Y和B-Y的 带宽2MHz时，可获得满意的图像质量。 • 分量编码时，一般应先根据需要，用低 通滤波器适当地限制三个分量信号的带 宽。所选定的抽样频率应不小于2.2倍信 号最高频率。
• 三个分量信号的抽样频率之间以及它们与 行频之间，一般应有整数倍的关系，以便 于时分复用和形成正交抽样结构。• 考 虑 525 行 制 和 625 行 制 的 兼 容 性 ， Y/RY/B-Y的抽样频率为：13.5/6.75/6.75MHz。 • 色差信号的抽样频率为亮度信号的2/4，简 称为4：2：2标准。根据标准，525行制亮 度信号的每行样点数为858，625行制为864， 色差信号每行样点数均为亮度信号的一半 。
优选电视原理所有习题讲解
在XYZ色度系统和RGB色度系统中光谱三刺激值转换关系如下：
X 2.7689 1.7581 1.1302R
优选电视原理所有习题讲解
1.9 已知两种色光F1和F2的配色方程
为
F=1[R]+1[G]+1[B]
F=5[R]+5[G]+2[B]
R
计算合成色光F1+2的色度坐标r、g、b，
并在麦克斯韦三角形中标出F1, F2和
F1+2的坐标位置。
F2
解： F1+2=（1+5)[R]+（1+5）[G]+（1+2）
品 红；蓝 黑；
其它彩色条亮度不变，色调也不变。
第三章 模拟彩色电视制式
3.1 设NTSC制电视系统摄取的彩色光为F 1[Re ] ，2[求Ge编] 码 后所得信号Y、I、Q和C的数值，并画出色度信号的矢量 图。
解：三刺激值 R=1 G=2 B=0 ， 根据Y、I、Q和R 、G、 B的转换关系：
B
0.75
0.75
0.75
0 0
0
t0
0
0
t0
t
Y 0.89
0.66 0.44 0.22
0
R-Y
0.53
0.11 0.09
0
-0.44 0
t
B-Y
0
0
0
t
-0.44 -0.66
-0.22
-0.89
彩条信号中包含蓝基色光分量的：白条、青条、品条、蓝条的亮度幅度减小 了0.11，变暗， 色调变化：白 黄；青 绿；
第三章 图像编码范文
第九章图像的编码技术3.1 研究背景一、信息传输方式发生了很大的改变通信方式的改变文字+语音◊图像+文字+语音通信对象的改变人与人◊人与机器，机器与机器二、图像传输与存储需要的信息量空间图像的传输与存储中，问题最多的，也是最常用的包括了数字视频信号和传真信号。
下面我们对其分别进行讨论。
1. 彩色视频信息对于电视画面的分辨率640*480的彩色图像，每秒30帧，则一秒钟的数据量为：640*480*24*30=221.12M所以播放时，需要221Mbps的通信回路。
实时传输：在宽带网上（10M）实时传输的话，需要压缩到原来数据量的0.045。
即0.36bit/pixel。
存储：1张CD可存640M如果不进行压缩，1张CD则仅可以存放2.89秒的数据。
存2小时的信息则需要压缩到原来数据量的0.0004,即：0.003bit/pixel。
2.传真如果只传送2值图像，以200dpi的分辨率传输，一张A4稿纸的数据量为：1654*2337*1=bit按目前14.4K的电话线传输速率，需要传送的时间是：270秒（4.5分）按每分钟4元计算：18元由于通信方式和通信对象的改变带来的最大问题是：传输带宽、速度、存储器容量的限制。
给我们带来的一个难题，也给了我们一个机会：如何用软件的手段来解决硬件上的物理极限。
图像通信系统模型3.2 数据冗余的概念3.4 图像中数据冗余压缩原理由于一幅图像存在数据冗余和主观视觉冗余，我们的压缩方式就可以从这两方面着手开展。
因为有数据冗余，当我们将图像信息的描述方式改变之后，可以压缩掉这些冗余。
因为有主观视觉冗余，当我们忽略一些视觉不太明显的微小差异，可以进行所谓的“有损”压缩。
3.5 图像的压缩编码第一代压缩编码八十年代以前，主要是根据传统的信源编码方法。
第二代压缩编码八十年代以后，突破信源编码理论，结合分形、模型基、神经网络、小波变换等数学工具，充分利用视觉系统生理心理特性和图像信源的各种特性。
第三章电视机高、中频电路
三、传统全频道电子调谐器工作原理
1、变容二极管和开关二极管
电子调谐器是采用通过调节变容二极管的两端电压来改 变调谐频率选择频道，通过改变开关二极管两端电压来 实现频段转换。因此变容二极管和开关二极管是电子调 谐器的两个关键性器件。下面 分别简述它们的特点。
（1）变容二极管 它是一个电压控制器件，是一种PN 结电容大小随反向偏置电压变化而明显变化的二极管， 对该管加以连续变化的反向偏置电压时，可等效为可变 电容器。如图下幻灯片所示3-6是变容二极管反向偏压与 结电容的关系曲线和符号图。
2、电子调谐器的性能要求
（1）与天线、馈线及中放级阻抗匹配良好
（2）具有良好的选择性 （3）要有平坦的幅频特性和足够的带宽（如下幻灯片图3-4）
（4）VHF/UHF频段分离特性好
（5）功率增益高、噪声系数小
1）功率增益 指的是从天线输入，到调谐器中频输出端的功 率放大倍数。提高功率增益有利于提高电视机的灵敏度。 2）噪声系数 调谐器的噪声系数指调谐器输入信噪比于输出 信噪比之比。调谐器的噪声系数越小越好，即信号噪声比要大， 否则电视画面将出现噪波点。 （6）具有自动增益控制电路 （AGC）各个电视频道信号幅 度差异很大，要求调谐器能随输入信号强弱自动控制高放的增 益，为此高频头内高放级的放大倍数被设计成可以用外电压控 制的，
全频道调谐器有电子调谐式和机械调谐两种。
二、电子调谐器
1、电子调谐器的电路组成 其组成框图如图3-2所示
从图中看出高频头内部由VHF高频调谐器和UHF高频调谐器 两大部分组成。 高频调谐器的作用 （1）输入回路 具有选频（调谐）、阻抗匹配功能。
（2）高频放大器 是放大由输入回路送来的微弱信号高频 电视信号，并对信号进一步选频，以抑制抗干扰。放大后的 高频信号送至混频器实现变频，能受AGC电路控制。 （3）本机振荡器 本机振荡其实一个正弦波自激振荡器，其 作用是产生频率准确和稳定的正弦波信号，其振荡频率f0高 于输入回路接收的电视信号图像载频fp和伴音载频fs供给混频 器。 （4）UHF混频放大器
电视信号原理
电视信号原理
电视信号的原理是通过无线电波的传输来实现。
在电视信号的发射端，原始的视频和音频信号首先被转化成高频信号。
高频信号经过调制，将视频和音频信号分别与特定的频段相结合，形成复合信号。
接着，这个复合信号被送到天线上，并以无线电波的形式传播出去。
无线电波通过空气传播，最终到达接收端的天线。
在电视信号的接收端，天线接收到传播过来的无线电波，并将其转化成电信号。
接着，电信号经过放大和解调，将复合信号重新分离成视频和音频信号。
最后，视频信号被送入显示器或者电视屏幕上进行显示，音频信号则通过扬声器播放出来。
整个过程中，电视信号的传输依赖于无线电波的传播和天线的接收与发送。
通过调制与解调的处理，视频和音频信号得以在传输过程中保持完整，使得我们能够在电视屏幕上观看到清晰的画面和听到清晰的声音。
电视信的形成和传输
第三章电视信号的形成和传输【教学目的】⒈知识目标：掌握彩色电视信号的拍摄及处理形成过程和熟记参数、PAL及NTSC制式的特点。
⒉能力目标：理解彩色电视信号的拍摄及处理形成过程。
【教学重点】光电转换原理、扫描制式、音视频信号的调制及两种制式彩色电视信号的形成。
【教学难点】音视频信号的调制及两种制式彩色电视信号的形成。
【教学方法】讲述法【教学时数】15学时【教学过程】第一节光电转换与电子扫描【教学目的】⒈知识目标：掌握一幅图像的组成、光电转换的原理及两种扫描体制的参数和特点。
⒉能力目标：理解光电转换原理及图像在电视屏幕上的显示原理。
【教学重点】光电转换的原理、两种扫描体制的参数和特点。
【教学难点】光电转换原理及图像在电视屏幕上的显示原理。
【教学方法】讲述法、实验法【教学时数】2学时【教学过程】新课导入:客观世界的事物是怎样形成电信号呢，电视屏幕上的图像又是怎样出现的呢，通过这一节课的学习我们要理解其实质。
听课问题:1、电视信号的形成和发送经过了那些过程2、摄像机的光电转换原理是怎样的3、图像的分解于清晰度有什么关系4、扫描体制有几种，各有什么特点一、电视信号的形成和传送从图中可以看出：图像信号：调幅调制。
伴音信号：调频调制。
二、摄像机的光电转换1、摄像机：是一种将我们眼前景物的光信号转换成电信号的光电转换电子设备。
2、摄像机的光电转换原理如下图电子束在光电靶上从左到右，自上而下的扫描。
在摄像管前方玻璃内壁上，镀有一层透明的金属膜，作为光的通路和信号的输出电极。
在金属膜后面再敷有一层很薄的光电导层，它由灵敏度极高的光敏材料组成。
光敏材料在光线强弱有微小变化时，它的电阻即随之变化。
光强时电阻减小，光弱时电阻增大。
当电子束扫到强光点时，由于电阻较小，整个回路的电流增大，在Rfz上的压降增大，输出电压小。
相反，当电子束扫到暗点时，回路电流减小，在Rfz上的电压降小，输出电压较高。
从而实现了电视信号的光电转换过程。
电视机原理与维修(第三部分)第一篇——第三章 电视机的整机机构
第三章 电视机的整机机构【本章逻辑结构】⎪⎪⎪⎩⎪⎪⎪⎨⎧芯及国产典型机的常见机彩色电视机的发展进程方框结构及信号流程彩色电视机的基本电路方框结构及信号流程黑白电视机的基本电路各部分的作用电视机的整体结构电视机的分类方法习电视机的整机机构的学、 【本章考试要点】2. 了解电视机的基本分类方法了解电视机的基本分类方法，有助于认识产品市场，并合理调整学习目标和方法，直至融入视频类产品大市场，找到切合自己的发展空间。
按电视机的常见分类有：（1） 按屏幕特征分类，包括按重现颜色分、按屏幕尺寸分、按屏幕平直程度分；（2） 按使用的主要器件分，包括电子管电视机、晶体管电视机、集成电路电视机等；（3） 按功能分，包括遥控式彩色电视机、录象彩色组合式、带卡拉OK 式彩色电视机等；（4） 按信号处理方式分，包括模拟电视机和数字电视机。
3. 了解电视机的基本电路方框结构、各部分电路的主要功能及信号流程了解电视机的基本电路方框结构和信号流程是学习电视机原理的基础，由于电视机的发展和普及大体上可分为黑白电视机、彩色电视机、遥控彩色电视机等阶段。
它们之间的界限并非十分明显，但就模拟电视机而言，其信号处理流程基本没有大的变化，因此应在学习黑白电视流程的基础上，着力弄清彩色电视的新增部分，并形成对彩色电视的整体认识。
黑白电视机的基本电路可分为信号系统、扫描系统和电源系统三部分，每一部分又可按电路功能要求分成若干级。
公共通道是指图象载波信号和伴音载波信号都必须通过的一部分电路，包括高频调谐器、中频放大器和检波器（同时包括：AGC 、ANC 电路）。
在该通道电路中，从天线输入的是高频电视信号，从高频调谐器输出的是38MHz 的图象中频和31.5MHz 的伴音中频信号；该信号经过前置中频处理电路后，保证了信号的频率特性要求，继续送入图象中频放大器和检波器后，分别输出视频图象信号和第二伴音中频信号；AGC 电路保证了检波输出视频信号幅度的稳定，从而达到屏幕上图象的稳定；ANC 电路自动消除短时间、大幅度的干扰，提高了图象重现的质量。
兼容制彩色电视制式
第三章兼容制彩色电视制式目前世界上彩色广播电视制式最主要的有三种：(1)NTSC制，1953年由美国创立，日本、加拿大等国相继采用；(2)PAL制，1967年由西德创立，我国、英国、意大利、荷兰等西欧国家以及北欧各国采用；(3)SECAM制，1967年由法国创立，苏联和东欧各国也都采用它。
这三种制式相互不兼容制，其共同点都采用能与黑白电视兼容的亮度信号和两个色差信号作为传输信号；其不同点是两个色差信号对副载波采用不同的调制方式。
NTSC制和PAL 制都属于同时制，SECAM制属于顺序同时制。
§3.1彩色电视兼容条件与频谱交错原理彩色电视为了与黑白电视兼容，它必须具备下列条件：（1）彩色信号中必须有亮度信号和色度信号；（2）占有与黑白电视相同的频带宽度；（3）伴音载频和图象载频分别与黑白电视相同；（4）采用相同的扫描频率和相同的复合同步信号；（5）亮度信号与色度信号之间的干扰要最小。
其中，实现兼容最根本的条件是彩色电视必须以和黑白电视相同的带宽传送亮度信号和色度信号。
当fv=50Hz,Z=625行时，黑白电视图像信号（即亮度信号）约占6MHz带宽。
因此必须在6MHz的带宽内同时传送亮度信号和色度信号，否则就无法实现兼容。
人们通过对人眼视觉特性的，充分地应用色度学原理与电子电路技术的成就，采用恒亮传输方式和彩色电视信号的频带压缩措施，解决了在6MHz带宽内同时传送亮度信号和色度信号的，问题成功地实现了彩色电视与黑白电视的兼容。
一、恒亮传输方式彩色电视为了与黑白电视兼容，必须传送一个亮度信号，以便黑白电视机接收。
根据彩色具有亮度、色调和饱和亮度三个要素的理论，传送彩色图象必须选用三个独立的信号。
除了亮度信号外，还必须选择另两个信号来代表彩色的色度信息。
这两个信号与色调和饱和度之间应存在确定的相互变换关系。
例如用x、y坐标值。
但是，彩色电视中常用两个色差信号B －Y和R－Y来代表色度信息，它们与彩色摄象机输出的R、G、B三基色信号存在下列关系。
最新数字电视作业答案
第一章人类的视觉和听觉1.说明色温和相关色温的含义。
在近代照明技术中，通常选用哪几种标准白光源？答：色温：当绝对黑体在某一特定温度下，其辐射的光谱与某一光源的光谱具有相同的特性，则绝对黑体的这一特定温度就定义为该光源的色温。
相关色温：是指与具有相同亮度刺激的颜色最近似的黑色辐射体的温度，用K式温度表示。
标准光源A光源（2854K）光色偏黄B光源（4800K）光色相当于中午日光C光源（6770K）光色相当于有云的天空光D65光源（6500K）典型日光E光源（5500K）2若水平方向上可分辨出100根红绿竖线，试问对于黑白、黑红、绿蓝各组竖线的分辨数是多少？黑白:100/40%*100%=250（根）黑红:100/40%*90%=225(根)第二章光的颜色及其表达1.说明彩色三要素的物理含义。
亮度：是光作用于人眼时所引起的明暗程度的感觉，与色光所含的能量有关。
色调：指颜色的类别，与光的波长有关。
色饱和度：指色调深浅的程度，决定于物体表面反射光谱辐射的选择性程度。
2.请阐述三基色原理及其在彩色电视系统中的应用。
三基色原理:指自然界中常见的大部分彩色，都可以有三种相互独立的基色按照一定的比例混合得到应用：彩色电视利用RGB三基色相加产生各种不同颜色，常用的相加混色法有时间混色法和空格键混色法。
(图像—像素—顺序传递)第三章视频的产生1.什么是隔行扫描？其优点和缺点有哪些？隔行扫描的总行数为什么是奇数，而不是偶数？隔行扫描：指将一帧电视图像分成两场进行扫描（从上到下为一场）。
第一场扫出光栅第1、3、5、7等奇数行，第二场扫出第2、4、6等偶数行，并把扫奇数行的场称为奇数场，扫偶数行的场称为偶数场，这样，每一帧图像经过两场扫描，所有像素就可以全部扫完。
优点：保持了清晰度，降低了图像信号的频带宽度，简化处理设备。
缺点：行间闪烁效应，大面积图像闪烁，并行现象，运动物体边缘锯齿化。
第二问：为了保证清晰度，隔行扫描的两场光栅必须均匀镶嵌，为此选取一幅图像的总扫描数为奇数，每场均有一个半行，并设计第一场结束于最后半行然后电子束返回屏幕最上方中间，第二场（始于半行，结束的是整数行）2.某HDTV系统，设幅型比为16:9，每帧行数为1125行，采用2:1隔行扫描，场频为60Hz,α=18%，β=8%，求系统的垂直分解力、水平分解力、视频信号带宽。
2-3正交平衡调幅制
. 可使传送同样信息能量所需的功率大大
减少。
（3）平衡调幅波的特点
1）平衡调幅波的幅度与调制信号的
绝对值成正比，而与载
波的幅
度无关。
2）每逢调制信号为过零时，平衡调 幅波包络里波形倒相180度。
3）平衡调幅波的相位由调制信号和 载波共同决定。
4）平衡调幅波的包络不再是原来的 的调制信号。
色差信号的振幅F反映了色 彩的饱和度
arctanVRY
VB Y
色度信号的相位角ω反 映了色彩的色调
可见：正交平衡调制是一个既调幅又调相的双重调制波
11
二、NTSC制彩色全电视信号
彩色全电视信号由亮度信号（Y）、色度信 号（F）、色同步信号（B）和复合同步信号、 消隐信号(S)等组成。 英文缩写是FBYS 1、NTSC制编码器
高频电视信号(RF信号)
色度信号 亮度信号
副载波(4.43MHz)
同步信号 消隐信号
主载波(频道载波、高频载波)
色同步信号
JIXIE GONGYE CHUBANSHE
0.493、0.877分别为压缩系数
（4）色同步信号（Fb)
使接收机产生基准副载波与发送端的副 载波同频同相，色同步信号反应发送端的 频率和相位
1）组成：一小串副载波群（8-12周期） 2）位置：行消隐后肩上 3）相位: 180度
(5)彩条的彩色全电视信号
彩色全电视信号由亮度信号、色度信号、 色同步信号和复合同步衡波的产生
平衡调幅抑制了载波分量，使得调幅 波中没有Uscosωst一项，因而其表达式 变为：
用一个乘法器将色差信号与载波相 乘就可以得到平衡调幅波， 如图3-
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
信号和两个色差信号作为传输信号；其不同点是两个色差信号对副载波
采用不同的调制方式。NTSC制和PAL制都属于同时制，SECAM制都属
于顺序同时制。
第三章彩色电视信号传输
3.2 NTSC制
NTSC制是1953年美国研制成功的一种兼 容性彩色电视制式，NTSC是National Television System Committee（国家电视 制式委员会）的缩写词。该制式对色差信 号采用了正交平衡调幅技术，因此又称为 正交平衡调幅制。
1。从时间关系来分：
• 顺序制：三基色信号按一定的顺 序轮换传送（场、行、点）；
混色
显像：空间混色，时间
• 同时制：亮度、色度等三信号同 时传送；
显像：空间混色
• 顺序—同时制：上两种结合
显像：空间混色，时间 混色（或相混）
2。按使用目的不同：
• 兼容制：
• 非兼容制：应用电视
第三章彩色电视信号传输
第三章彩色电视信号传输
一、 正交调制与正交检波
1.平衡调幅 ：（DSB）
指抑制载波的一种调制方式。它与普通调幅不同之处在于不输出 载波。
设：调制信号为 uU co s t ，载波信号为uSUScoS st ， 则调幅后形成的一般调幅波为：
u1V (t)co S st(U SK aU co ts)co S st U Sco S stU Sm aco tsco S s U Sco S st1 2U Sm aco S s ( )t1 2U Sm aco S s ( )t
u (Us U1 cos 1t) cosst (Us U2 cos 2t)sin st
如果两个调制信号分别对正交的两个载波进行平衡调 幅，其合成信号即为正交平衡调幅信号。
u U1 cos 1t Us cosst U2 cos 2t Us sin st
彩色电视系统中，为实现色度与亮度信号频谱交错， 应用了正交平衡调幅的方式，只用一个副载波便实现对两 个色差信号的传输，而且在解调端采用同步解调又很容易 分离出红色差与蓝色差分量。
目前世界上彩色广播电视制式最主要的有三种：
(1)NTSC制，1953年由美国创立，日本、加拿大等国相继采用；
(2)PAL制，1967年由西德创立，我国、英国、意大利、荷兰等西 欧国家以及北欧各国也都采用它；
(3)SECAM制，1967年由法国创立，苏联和东欧各国也都采用它。
这三种制式皆属兼容制，其共同点都采用能与黑白电视兼容的亮度
第三章信号采用了抑制副载波的平衡调幅，所以接收机 解调色度信号时要用同步检波器恢复被抑制掉的副载波。为了 保证恢复的副载波与发送端被抑制掉的副载波同频、同相位， 需由发射台发送色同步信号作为接收机恢复副载波的频率和相 位基准。色同步信号是9个周期左右的、 振幅和相位都恒定不 变的副载频群，放在行消隐后肩上， 如图所示，距行同步前沿 5.6 μs， 幅度为0.30 V±9 mV，宽度为2.25 μs±230 ns， 由 9±1 个副载波频率的正弦波组成，其相位与U轴反相。
第三章彩色电视信号传输
平衡调幅抑制了载波分量，因而其表达式变为(K为调 制增益)：
u2K U Sco tc s o Ss 1 2K U ScoSs ()t1 2K U ScoSs ()t
平衡调幅波为调制信号与载波信号之积，平衡调 制器实质上是一个乘法器，其频谱仅含(ωS ±Ω)两 个边频分量，不合载波ωS成分。
F(BY)sinSCt(RY)cosSCt
(BY)2(RY)2sin(SCt) Fmsin(SCt)
式中：
Fm (BY)2 (RY)2
第三a章r彩c色ta电nR视信Y号传输
BY
R－Y
sinsct
B－Y
R－Y平衡调幅
cossct
90° 移相
B－Y平衡调幅
(a)
(R－Y)cossct
F ＋
(B－Y)cossct
第三章
彩色电视信号的传输
第三章彩色电视信号传输
彩色电视制式
• NTSC制 • PAL制 • SECAM制
第三章彩色电视信号传输
3.1彩色电视制式概述
黑白电视制式：技术要求和参数 行数、场数、带宽、扫描方 式（逐、隔行）
彩色电视制式：同上 特定的色度信号处理方式
第三章彩色电视信号传输
一、制式分类：
顺序制: 优点：设备简单，彩色图象质量较好； 缺点：兼容性很差或者不能兼容。
同时制：优点是可以兼容，图象质量较好； 缺点：设备复杂，亮度与色度信号存在相互干扰。
顺序－同时制：优点是可以兼容，图象质量较好； 缺点：设备复杂，亮度与色度信号存在相互干扰。
具有兼容性的彩色广播电视只能采用同时制或顺序－同时制，而顺 序制一般用于彩色应用电视中。
R－Y
F
B－Y
(b)
(a) 正交平衡调幅器； (b) 色度信号矢量图
第三章彩色电视信号传输
色度信号的振幅和相角之中包含彩色图像的全部色度信息, 振幅Fm取决于色差信号的幅值，决定了所传送彩色的饱和度； 而相角φ取决于色差信号的相对比值，决定了彩色的色调。也就 是说，色度信号是一个既调幅又调相的波形，其幅值传送了图 像的色饱和度，其相位传送了图像的色调。
第三章彩色电视信号传输
3．色度信号的形成
两个色差信号R－Y和B－Y分别调制在频率相同、相位差90°的两个副载 波上，再将两个输出加在一起。在接收机中，则根据相位的不同，从合成的副 载波已调信号中可分别取出两个色差信号。
色差信号正交平衡调幅的方框图如图，共有两个平衡调幅器，一个是R－Y调 制器，副载波为cosωt；另一个是B－Y调制器，副载波为sinωt。若将两者的 输出线性相加，则得到色度信号：
为什么要采用平衡调幅来传送色差信号呢？这是因为 一般的调幅波信号包含着不含信号信息载波，而信息 含在上、下两个边带之中。但是载波占用了一般调幅 波信号能量的2/3。抑制掉载波，可使传送同样信息能 量所需功率大为减少；还能减少副载波对亮度信号的 干扰。
第三章彩色电视信号传输
2．正交调幅
将两个调制信号分别对频率相等、相位相差90°的两 个正交载波进行调幅，然后再将这两个调幅信号进行矢量 相加（频带宽度没有增加），这一调制方式称正交调幅。
第三章彩色电视信号传输
调幅波波形和频谱
第三章彩色电视信号传输
平衡调幅波的特点：
(1) 平衡调幅波的幅度与调制信号幅度的绝对值成正比。 当调制信号的绝对值最大时(图中t3、t5时刻)，平衡调 幅波幅度最大；当调制信号等于零时(图中t2、t4时刻)， 平衡调幅波幅度也为零。
(2) 调幅信号为正值时，平衡调幅波与载波同相；调制信 号电压为负值时，平衡调幅被与载波反相。当调制信 号电平过零而改变其电压极性时，平衡调幅波相位随 之变化180°。
