电缆桥架价格,电缆桥架多少钱一米
电缆桥架价格，电缆桥架多少钱一米
电缆桥架可以分为很多种不同的型号，在生产的时候有槽式电缆桥架、梯形电缆桥架等等，这些桥架都有不同的用途。根据材质还可以分为好多种，比如不锈钢电缆桥架、铝合金电缆桥架等等，不同的电缆桥架规格型号有着不同的作用。根据型号，材质，用途的不同，以及生产厂家的不同，电缆桥架的价格也是有着较大差异的。
电缆桥架
电缆桥架运用在工程上比较多，只要铺设电缆就要用桥架，它就是作为布线工程的一个配套项目。而怎么运用桥架？其实就是用来铺设各种电缆敷设的载体，一般它的布线方式和路由选择的排列进行设计时，应该加以区别，不但应该符合规范的要求，还要考虑布线的安全性、可扩性、经济性和美观，便于维修。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。
(1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。
(2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。
(4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。
(5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽，产品包括：槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等，我厂是以优质产品出口多个国家的集体企业，主要面向全球等领域的市场。欢迎咨询订购宝恒电气设备电缆桥架，母线槽等产品。
河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——

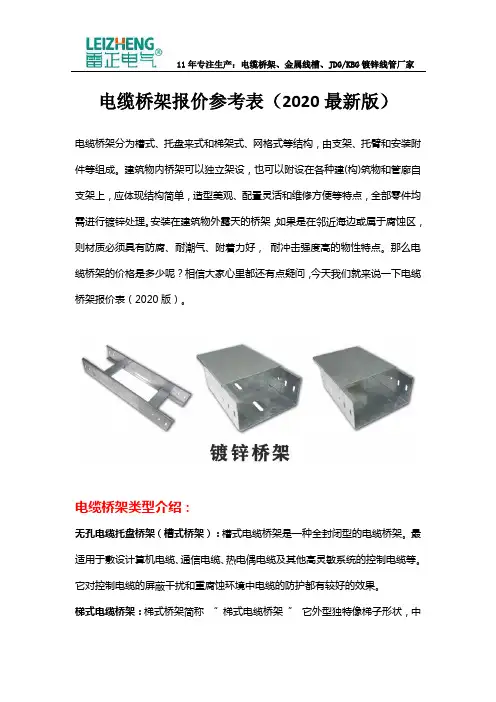

电缆桥架报价参考表(2020最新版)
电缆桥架报价参考表（2020最新版） 电缆桥架分为槽式、托盘来式和梯架式、网格式等结构，由支架、托臂和安装附件等组成。建筑物内桥架可以独立架设，也可以附设在各种建(构)筑物和管廊自支架上，应体现结构简单，造型美观、配置灵活和维修方便等特点，全部零件均需进行镀锌处理。安装在建筑物外露天的桥架，如果是在邻近海边或属于腐蚀区，则材质必须具有防腐、耐潮气、附着力好，耐冲击强度高的物性特点。那么电缆桥架的价格是多少呢？相信大家心里都还有点疑问，今天我们就来说一下电缆桥架报价表（2020版）。 电缆桥架类型介绍： 无孔电缆托盘桥架（槽式桥架）：槽式电缆桥架是一种全封闭型的电缆桥架。最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。 梯式电缆桥架：梯式桥架简称“梯式电缆桥架”它外型独特像梯子形状，中
间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好，一般直径比较大的电缆和高、低动力电缆的敷设都会使用到。 有孔电缆托盘桥架（托盘式电缆桥架）：托盘式桥架是半密封型，它跟槽式桥架的样子非常相似，它具有重量轻、载荷大、造型美观、结构简单、安装方便等优点。既适用于动力电缆的安装，也适用于控制电缆的敷设。 如何挑选电缆桥架 1、电缆桥架的布置应根据经济合理性、技术可行性、运行平安性等因素综合比拟，工程设计中。以确定最佳方案，还要充分满足施工装置、维护检修及电缆敷设的要求。
2、敷设在电气专用房间内时除外，电缆桥架水平敷设在设备夹层或通道且低于2.5m应采取维护接地措施。电缆桥架水平敷设时距地面的高度一般不低于于 2.5m垂直敷设时距地面1.8m以下局部应加金属盖板保护。 3、应采用耐腐蚀的刚性资料制造.或采取防腐蚀处理，电缆桥架、线槽及其支吊架使用在有腐蚀性环境中。防腐蚀处置方式应满足工程环境和耐久性的要求。对耐腐蚀性能要求较高或要求洁净的场所以选用铝合金电缆桥架。 4、可在电缆桥架，电缆桥架在有防火要求的区段内。托盘内添加具有耐火或难燃性能的板，网等资料构成封闭或半封闭式结构，并采取在桥架及其支吊架外表涂刷防火涂层等措施。其整体耐火性能应满足国家有关规范或标准的要求。工程防火要求较高的场所不宜采用铝合金电缆桥架。 5、需要屏蔽电磁干扰的电缆线路.或有防护外部影n向如户外日照。腐蚀性液体、易燃粉尘等环境要求时.应选用无孔托盘式电缆桥架。 6、电缆桥架应选用盖板;公共通道或室外跨越道路段.底层桥架上宜加垫板或使用无孔托盘，容易积聚粉尘的场所。
槽式电缆桥架
槽式电缆桥架 槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。 槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 一、产品选用指南 1、产品定义 电缆桥架（电缆托架）是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支承电缆的刚性结构系统之全称。 2、产品选用要点 1）槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。 2）电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。 3）在工程防火要求较高的场所，不宜采用铝合金电缆桥架。 4）槽式电缆桥架宽度和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况下，电力电缆可取40%～50％，控制电缆可取50%～70％，且宜预留10%～25％工程发展裕量。 5）在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。 6）各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。 7）在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。 8）对于跨距大于6m 的钢制电缆桥架和跨距大于2m 或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。 9）几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。 10）槽式电缆桥架的宽度与高度常用规格尺寸参见CESC31∶91《钢制电缆桥架工程设计规范》第2.2.2 条。 11）槽式电缆桥架的宽度与高度常用规格尺寸参见CECS106∶2000《铝合金电缆桥架技术规程》第3.1.2 条。 12）槽式电缆桥架的直通单件标准长度可为2、3、4、6m。 13）槽式电缆桥架表面防腐处理方式参见CECS31∶91《钢制电缆桥架工程设计规范》第3.4.2 条。 14）槽式电缆桥架表面防腐处理方式见表CECS 106∶2000《铝合金电缆桥架技术规程》第4.4.1 条。 二、施工、安装要点 1）槽式电缆桥架敷设走向应短捷，并应尽量沿墙、沿柱或沿梁敷设。 2）根据槽式电缆桥架敷设走向，向土建专业、结构专业提出预留墙洞、楼板洞及吊架安装时，所需预埋钢板位置及荷载。并且应与工艺专业、水暖专业及动力专业相协调。 3）地面内暗装金属线槽布线，在设计时应与土建专业密切配合，以便根据不同的结构
电缆桥架报价一米多少钱
电缆桥架报价一米多少钱 电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。也可以敷设在建筑物和管廊支架上。在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。 电缆桥架类型介绍： 电缆桥架型号分别有：槽式桥架、托盘式桥架、梯级式桥架 槽式桥架：又称“托盘式无孔电缆桥架”，是一种全封闭的桥架，有着不错的抗腐蚀能力。 托盘式桥架：又称“托盘式有孔桥架”，底部带有打孔，所以获得了散热快这一
特点。 梯级式桥架：是一种根据国内外资料研发出的新型桥架，属于开放式桥架，有散热快、结构简单、安装便利等特点。 梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。槽式、托盘式汇线桥架具有防尘、防干扰性能。 使用环境不同，需要选择的桥架规格、型号都不同，这也就涉及到电线桥架的选购问题。通常，选择和购买桥架，只需要注意以下4个要点。
1、选择合适的结构类型 桥架的类型主要和结构有关，不同结构的桥架应用在不同的环境中。因此，首先要根据具体的施工环境和所期待的桥架的功能来选择最合适的桥架。 2、根据材质选择桥架 桥架有钢制、玻璃钢和铝合金等几种类型，不同材料做成的桥架在性能上各有千秋。比如玻璃钢桥架重量轻；铝合金桥架重量也轻，但价格较贵。 3、根据防火等级选择桥架 如果是对防火有较高要求的环境，不适合使用铝合金桥架，而应该选择阻燃型桥架，这样可以保证桥架的寿命更长。 4、选择桥架尺寸 桥架不能偏大或偏小，一定要选择合适的尺寸。总体的原则是，电缆总截面积与托盘内横断面积的比值，电力电缆不应大于40%；控制电缆不应大于50%。
槽式电缆桥架型号示例
名称：槽式直通桥架 价格：元 规格： 色彩： 简介........................................................................................ .. 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。 详细信息........................................................................................ .. 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、通 信电缆、热电偶电缆及其它高灵敏系统的控制电缆等。它对控制电缆的屏 蔽干拢和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架在不同跨距下最大允许均布载荷及变形量见下图 槽式电缆桥架的护罩随槽体配套供货，其他配件与梯级式、托盘式桥架 通用。用户如需表格中未列出的其他品种规格，可来函或面洽订货。
序号型号 规格 A×B 板厚重量kg 槽 体 护罩槽体护罩 1 C-01A-1 -1 50×25 1. 5 1.5 3.8 2.1 2 C-01A-1 -2 60×30 4.6 2.5 3 C-01A-1 -3 80×40 6.6 3.1 4 C-01A-1 -4 100×257.4 4.0 5 C-01A-2 -1 100×507.7 4.0 6 C-01A-2 -2 120×608.3 4.6 7 C-01A-2 -3 150×508.5 5.7 8 C-01A-3 150×7511.2 5.7 9 C-01A-4 -1 200×6012.0 7.5 10 C-01A-4 -2 200×100 2 2 18.5 9.6 11 C-01A-5 250×12521.9 11.8 12 C-01A-6 300×15026.2 13.7 13 C-01A-7 -1 400×15030.6 18.1 14 C-01A-7 -2 400×20035.0 18.1 15 C-01A-8 500×20038.5 22.5 16 C-01A-9 600×200 2.52.5 26.2
槽式、托盘、梯式电缆桥架的区别
槽式、托盘、梯式电缆桥架的区别 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。 托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
个人认为 ：槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆 目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。（3）梯架是由侧边与若干个横挡构成的梯形部件。（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。 梯级式电缆桥架 XQJ-T 型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用于一般直径较大电缆的敷设，特别适用于高、低压动力电缆的敷设。 梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种， 在重腐蚀环境

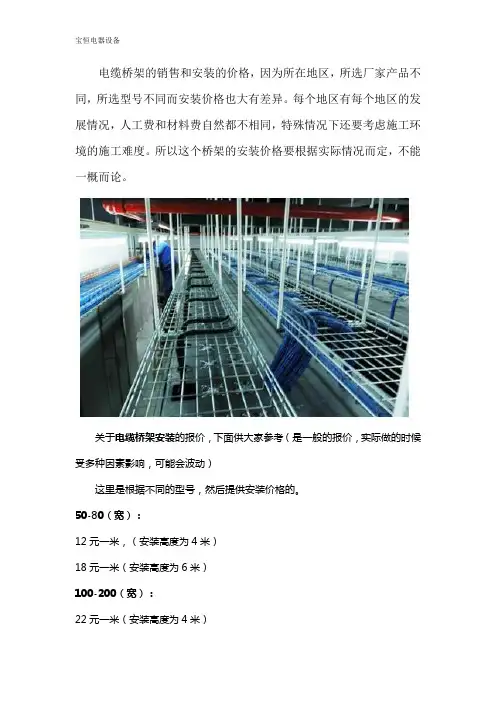

注意：电缆桥架安装价格
注意：电缆桥架安装价格 电缆桥架的销售和安装的价格，因为所在地区，所选厂家产品不同，所选型号不同而安装价格也大有差异。每个地区有每个地区的发展情况，人工费和材料费自然都不相同，特殊情况下还要考虑施工环境的施工难度。所以这个桥架的安装价格要根据实际情况而定，不能一概而论。 电缆桥架安装作业指导： 一、安装前准备 (1)确定方向:根据建筑平面布置图，结合空调管线和电气 管线等设置情况、方便维修，以及电缆路由的疏密来确定电缆桥架的最佳路由。在室内，尽可能沿建筑物的墙、柱、梁及楼板架设，如许利用综合管廊架设时，则应在管道一侧或上方平河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
行架设，并考虑引下线和分支线尽量避免交叉,如无其它管架 借用,则需自设立(支)柱。 (2)确定桥架的宽度:根据布放电缆条数、电缆直径及电缆 的间距来确定电缆桥架的型号、规格，托臂的长度，支柱的长 度、间距，桥架的宽度和层数。 (3)确定安装方式:根据场所的设置条件确定桥架的固定 方式，选择悬吊式、直立式、侧壁式或是混合式，连接件和紧 固件一般是配套供应的,此外，根据桥架结构选择相应的盖板。 (4)绘出电缆桥架平、剖面图，局部部位还应绘出空间图,开列 材料表。 注: 桥架各组件都是成品各桥架厂家都有生产，可以直接定做。在桥架安装过程中有些特殊组件可以根据设计需要让厂家单独定做。连接各组件的螺栓、螺母等厂家自动配齐，不需要单独订货。 二、基本要求 (1)电缆桥架在安装时应横平竖直，电缆桥架水平敷设时距地面的高度一般不低于2.5m; (2) 当设计无规定时，在电缆桥架层间最小间距，桥架最上层距楼顶或沟顶。 (2)电缆桥架与一般工艺管道平行敷设时两者之间的最小距离 为400mm,交叉敷设时为300mm; 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架价格
电缆桥架厂有限公司镀锌线槽2006 价格表
槽式直通桥架 规格宽-高-板单价（元／米）规格宽-高-板单价（元／米)
厚电镀 锌热镀 锌 喷涂 电镀后喷 涂 厚) 电镀 锌 热镀 锌 喷涂 电镀后喷 涂 50-25-1.0 19.1 21.1 20.0 22.2 300-100-2.0 136.6 158.9 147.7 166.9 60-30-1.0 21.5 23.8 22.6 25.0 300-150-2.0 152.3 177.1 164.7 186.0 60-40-1.0 23.8 26.4 25.1 27.8 300-200-2.0 168.0 195.5 181.7 205.3 80-25-1.0 24.4 27.0 25.7 28.4 350-100-2.0 152.3 177.1 164.7 186.0 80-30-1.0 26.2 29.1 27.7 30.5 350-150-2.0 168.0 195.5 181.7 205.3 80-40-1.2 33.9 37.7 35.7 39.6 350-200-2.0 183.7 213.7 198.8 224.5 80-50-1.2 36.3 40.2 38.3 42.3 400-60-2.0 155.2 180.6 167.8 189.7 80-60-1.2 38.8 42.9 40.8 45.0 400-100-2.0 168.0 195.5 181.7 205.3 100-25-1.2 35.1 39.0 37.1 40.9 400-125-2.0 175.8 204.7 190.2 214.9 100-50-1.2 41.7 46.2 44.0 48.5 400-150-2.0 183.7 213.7 198.8 224.5 100-60-1.2 43.2 47.9 45.6 50.4 400-200-2.0 200.3 233.2 216.7 244.9 100-80-1.2 50.0 55.4 52.8 58.2 400-250-2.0 216.0 251.5 233.8 264.1 100-100-1.2 53.9 59.7 56.8 62.7 500-100-2.0 200.3 233.2 216.7 244.9 120-25-1.2 41.1 45.5 43.3 47.8 500-150-2.0 216.0 251.5 233.8 264.1 120-60-1.2 50.0 55.4 52.8 58.2 500-200-2.0 231.7 269.8 250.8 283.3 120-80-1.2 53.9 59.7 56.8 62.7 500-250-2.0 247.5 288.1 267.8 302.5 120-100-1.2 56.3 62.3 59.3 65.4 600-60-2.0 220.0 256.1 238.0 268.9 150-50-1.5 59.5 68.5 64.0 71.8 600-100-2.0 231.7 269.8 250.8 283.3 150-75-1.5 66.4 76.4 71.5 80.3 600-150-2.0 248.5 289.2 268.8 303.7 150-100-1.5 72.5 83.4 78.0 87.7 600-200-2.0 264.2 307.6 285.8 322.9 200-60-1.5 76.6 88.1 82.4 92.6 600-250-2.0 279.9 325.8 302.8 342.1 200-100-2.0 101.2 117.7 109.4 123.6 800-100-2.0 295.6 344.0 319.9 361.2 200-150-2.0 117.9 137.2 127.5 144.1 800-150-2.0 312.3 363.5 337.9 381.7 250-100-2.0 117.9 137.2 127.5 144.1 800-200-2.0 328.1 381.8 354.9 400.9 250-125-2.0 125.7 146.3 136.0 153.7 1000-100-2.5 407.5 474.4 441.0 498.1 250-150-2.0 139.5 162.3 150.9 170.4 1000-150-2.5 427.2 497.2 462.2 522.1 300-60-2.0 123.8 144.1 133.9 151.3 1000-200-2.5 446.9 520.1 483.5 546.0 300-80-2.0 130.7 152.0 141.3 159.6 托盘式直通桥架 规格宽-高-板单价（元／米）规格宽-高-板单价（元／米）
电缆桥架价格,电缆桥架多少钱一米
电缆桥架价格，电缆桥架多少钱一米 电缆桥架可以分为很多种不同的型号，在生产的时候有槽式电缆桥架、梯形电缆桥架等等，这些桥架都有不同的用途。根据材质还可以分为好多种，比如不锈钢电缆桥架、铝合金电缆桥架等等，不同的电缆桥架规格型号有着不同的作用。根据型号，材质，用途的不同，以及生产厂家的不同，电缆桥架的价格也是有着较大差异的。 电缆桥架 电缆桥架运用在工程上比较多，只要铺设电缆就要用桥架，它就是作为布线工程的一个配套项目。而怎么运用桥架？其实就是用来铺设各种电缆敷设的载体，一般它的布线方式和路由选择的排列进行设计时，应该加以区别，不但应该符合规范的要求，还要考虑布线的安全性、可扩性、经济性和美观，便于维修。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。 (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽，产品包括：槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等，我厂是以优质产品出口多个国家的集体企业，主要面向全球等领域的市场。欢迎咨询订购宝恒电气设备电缆桥架，母线槽等产品。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架价格
广州市番禺电缆桥架厂有限公司镀锌线槽2006 价格表
槽式直通桥架 规格宽-高-板厚 单价（元／米） 规格宽-高-板厚) 单价（元／米) 电镀锌热镀锌喷涂电镀后喷涂电镀锌热镀锌喷涂电镀后喷涂 50-25-1.0 19.1 21.1 20.0 22.2 300-100-2.0 136.6 158.9 147.7 166.9 60-30-1.0 21.5 23.8 22.6 25.0 300-150-2.0 152.3 177.1 164.7 186.0 60-40-1.0 23.8 26.4 25.1 27.8 300-200-2.0 168.0 195.5 181.7 205.3 80-25-1.0 24.4 27.0 25.7 28.4 350-100-2.0 152.3 177.1 164.7 186.0 80-30-1.0 26.2 29.1 27.7 30.5 350-150-2.0 168.0 195.5 181.7 205.3 80-40-1.2 33.9 37.7 35.7 39.6 350-200-2.0 183.7 213.7 198.8 224.5 80-50-1.2 36.3 40.2 38.3 42.3 400-60-2.0 155.2 180.6 167.8 189.7 80-60-1.2 38.8 42.9 40.8 45.0 400-100-2.0 168.0 195.5 181.7 205.3 100-25-1.2 35.1 39.0 37.1 40.9 400-125-2.0 175.8 204.7 190.2 214.9 100-50-1.2 41.7 46.2 44.0 48.5 400-150-2.0 183.7 213.7 198.8 224.5 100-60-1.2 43.2 47.9 45.6 50.4 400-200-2.0 200.3 233.2 216.7 244.9 100-80-1.2 50.0 55.4 52.8 58.2 400-250-2.0 216.0 251.5 233.8 264.1 100-100-1.2 53.9 59.7 56.8 62.7 500-100-2.0 200.3 233.2 216.7 244.9 120-25-1.2 41.1 45.5 43.3 47.8 500-150-2.0 216.0 251.5 233.8 264.1 120-60-1.2 50.0 55.4 52.8 58.2 500-200-2.0 231.7 269.8 250.8 283.3 120-80-1.2 53.9 59.7 56.8 62.7 500-250-2.0 247.5 288.1 267.8 302.5 120-100-1.2 56.3 62.3 59.3 65.4 600-60-2.0 220.0 256.1 238.0 268.9
必读：托盘式桥架和槽式桥架的区别
必读:托盘式桥架和槽式桥架的区别 托盘式桥架和槽式桥架是电缆桥架的两种不同结构类型，其外观结构和用途各不相同。下面小编给大家详细介绍托盘式桥架和槽式桥架的区别： 托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆 目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。（3）梯架是由侧边与若干个横挡构成的梯形部件。（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。 以上小编详细解释了托盘式桥架和槽式桥架的区别，如有疑问还可以拨打上方电话咨询，会有技术人员会给您解答！ 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
选择电缆桥架规格大小的计算公式
选择电缆桥架规格大小的计算公式-桥架设计 电缆桥架是用薄钢板冲压而成。其承载能力具有一定的限度。否则将会因桥架超载而产生严重形变。影响桥架的美观和电缆的安全运行。通常电缆桥架的承载能力是用电缆桥架的载荷特性曲线表示的。由载荷曲线图可以看出，电缆桥架的载荷能力的大小是一个与桥架规格和支撑距离有关的量。对应于同一支撑距离和弯凸变形量。侧面高度大的桥架承载能力大，高度小的桥架承载能力小。另外当载荷能力划、相同时，对于同一规格的电缆桥架。支撑距离小的比支撑距离大的弯曲变形量小。一般情况下电缆桥架每隔l.5～2.0m安装一组支撑架。 在设计计算中，若电缆桥架的实际载荷量用G总表示：则： G总=n1g1 n2g2 n3g3 …… 式中：g1 g2、g3……分别为桥架内各种规格型号电缆的单位长度重量。单位为(kg/m)n1、n2、n3 为同型号规格电缆的根数。
在选取时，生产厂提供的电缆桥架允许载荷量应该大于实际载荷量G总。当电缆桥架带护罩在室外安装时，还应计人电缆桥架承受的最大冰雪等载荷的影响。 电缆桥架宽度b的确定是随着电力电缆和控制电缆工作制的不同而有所区别。由于电力电缆在桥架内一般是单层水平排放，所以其安装桥架宽度b为： b=n1(d1+k1)+ n2(d2+k2)+ n3(d3+k3)+…… 式中：d1、d2、d3……为桥架内各种电缆的外径，单位为mm n1、n2、n3……为上述同种型号规格电缆的根数。 K1、k2、k3……为上述电缆放置时的间距。其值最小应大于电缆直径的1／4。 一般情况下，控制电缆在桥架内既可以水平排列，也可以堆放。以其桥架内控制电缆总截面s不超过电缆桥架总截面s。的40％为原则。控制电缆的总截面s为：
槽式桥架详细介绍
槽式桥架也叫槽式电缆桥架，是一种全封闭型电缆产品，是在建筑行业中经常被运用的一种建筑材料，它可以保护电缆电线不被外界所影响，还能避免出现漏电等情况的发生。 产品分不同材质种类和不同表面处理工艺种类。具体是： 材质：不锈钢桥架、冷镀锌桥架、铝合金桥架。 表面处理工艺：防火桥架、喷塑桥架、热浸锌桥架。 规格适用于槽式桥架(C)、梯式桥架（T）、托盘式桥架（P）。 非标厚度有0.8mm、1.0mm、1.2mm三种。 国标厚度有1.5mm、1.8mm、2.0mm、2.5mm、3.0mm五种。 用户在进行品种选择的时候可以参考这几点：1、需屏蔽电气干扰的电缆网路或有防护外部（如：有腐蚀液休，易燃粉尘等环境）影响的要求时，应选用槽式复合型防腐屏蔽电缆桥架（带盖）。 2、强腐蚀性环境应采用（F）类复合环氧树脂防腐阻燃型电缆桥架。托臂、支架也要选用同样材料，提高桥架及附件的使用寿命，电缆桥架在容易积灰和其
它需遮盖的环境或户外场所宜加盖板。 3、除上述情况外，可根据现场还环境及技术要求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。在容易积灰和其它需遮盖的环境或户外场所宜加盖板。 4、在公共通道或户外跨越道路段，底层梯级的底部宜加垫板或在该段使用托盘。大跨距跨越公共通道时，可根据用户要求提高桥架的载荷能力或选用行架。 5、大跨距（>3m）要选用复合型桥架。 6、户外要选用复合环氧树指桥架。 通过本文的介绍，大家对槽式桥架有了一定的了解。这时如需购买，可联系河南宝恒电气设备有限公司。该企业生产销售的产品质量好，价格适中，远销多个省市，得到了广大消费者的好评。
铝合金电缆桥架价格
铝合金电缆桥架价格 铝合金电缆桥架的价格由于型号和厂家不同而有差异，一般在30元—80元每米，价格仅供参考，具体价格需根据地区以及型号。 铝合金桥架具有外观漂亮、结构简单、式样独特、荷载能力大、重量轻等特点。铝合金电缆桥架表面阳极氧化后，它不但抗腐蚀、还有抗电磁干扰，尤其是抗屏蔽干扰，这是钢制桥架不可替代的。铝合金桥架在现代工业、现代国防、现代高科技，有着举足轻重的实用价值。 优良的高抗腐蚀功能，适用于电厂、化工、石化等各个领域，特别适用于具有高腐蚀环境的场所。挤压成型的梯边和横档使桥架外表光洁，合理的加工工艺和连接方式，使桥架安装方便，其中大跨距盘 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
式直通可以满足6米的承载力。铝合金盘式底板，根据需要可采用平板结构或凸饰冲压结构。 一些铝合金可以采用热处理获得良好的机械性能，物理性能和抗腐蚀性能。 铸造铝合金按化学成分可分为铝硅合金，铝铜合金，铝镁合金，铝锌合金和铝稀土合金，其中铝硅合金又有简单铝硅合金（不能热处理强化，力学性能较低，铸造性能好），特殊铝硅合金（可热处理强化，力学性能较高，铸造性能良好）。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽，产品包括：槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等，我厂是以优质产品出口多个国家的集体企业，主要面向全球等领域的市场。 更多价格信息可拨打上方电话咨询！ 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架槽式,梯式的区别及优势
一般来说，玻璃钢电缆桥架分为槽式电缆桥架、梯式电缆桥架。槽式电缆桥架，类似流水槽的样式，上面带有盖子，也就是由槽体和盖子组成。梯式电缆桥架有工字钢和扁条组装而成，组装成品像梯子一样，所以叫梯式电缆桥架。 1.槽式桥架 槽式电缆桥架是一种全封闭型电缆桥架，适用于敷设计算机通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆防护都有非常好的效果。 槽式电缆桥架优点有结构轻、造价低、施工简单、配线灵活、安装标准、外形美观，一般可以在建筑物内部独立架设、也可以附设在各种建筑物和管廊支架上。
2.梯式桥架 梯式桥架电缆桥架是根据同类产品改进而成，梯式电缆桥架有圆弧形弯通：弯通、三通、四通等结构为外形美观的圆弧形，内侧弯曲半径R200-900mm，电缆弯曲自然过渡，避免了电缆弯曲时产生的断裂，并能增加电缆桥架的强度。 它具有重量轻、成本低、造型别具特色、安装方便、透气性好等优点。适用于一般直径较大电缆的敷设，特别适用于高压电缆的敷设，梯级式电缆桥架备有护罩，需要配护罩时可在订货时说明。 梯式桥架的产品重量较轻，在施工过程中更加方便快捷的安装，运输装卸过程也会更快速，所以在施工中，如果质量比较轻，施工单位的施工会比较方便; 随着国家经济建设和工业化大发展，对梯式桥架的产品多样化和特性的进一步提升有多重需求，预计在未来有一个很好的发展前景。武汉禾业电气有限公司，专业从事研发、生产和销售电缆桥架、KBG/JDG管、无缝钢管、抗震支架、配套配件等产品，公司秉着诚实守信、踏实进取、质量优先的原则。明确方向，追求卓越，完善自我，使企业持续发展，是本公司的长远战略。
电缆桥架多少钱一米
电缆桥架多少钱一米 电缆桥架可以分为很多种不同的型号，在生产的时候有槽式电缆桥架、梯形电缆桥架等等，这些桥架都有不同的用途。根据材质还可以分为好多种，比如不锈钢电缆桥架、铝合金电缆桥架等等，不同的电缆桥架规格型号有着不同的作用。根据型号，材质，用途的不同，以及生产厂家的不同，电缆桥架的价格也是有着较大差异的。 电缆桥架 电缆桥架运用在工程上比较多，只要铺设电缆就要用桥架，它就是作为布线工程的一个配套项目。而怎么运用桥架？其实就是用来铺设各种电缆敷设的载体，一般它的布线方式和路由选择的排列进行设计时，应该加以区别，不但应该符合规范的要求，还要考虑布线的安全性、可扩性、经济性和美观，便于维修。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架作为布线工程的一个配套项目,尚无专门的规范指导,各生产厂家的规格形式缺乏通用性,因此,设计选型过程应根据电气各个系统的电缆类型、数量,合理选定适用的桥架。 (1)确定方向：根据建筑平面布置图,结合空调管线和电气管线等设置情况、方便维修,以及电缆路由的疏密来确定电缆桥架的最佳路线。在室内,尽可能沿建筑物的墙、柱、梁及楼板架设,如需利用综合管廊架设时,则应在管道一侧或上方平行架设,并考虑引下线和分支线尽量避免交叉,如无其它管架借用,则需自设立(支)柱。 (2)荷载计算：计算电缆桥架主干线纵断面上单位长度的电缆重量。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
(3)确定桥架的宽度：根据布放电缆条数、电缆直径及电缆的间距来确定电缆桥架的型号、规格,托臂的长度,支柱的长度、间距,桥架的宽度和层数。 (4)确定安装方式：根据场所的设置条件确定桥架的固定方式,选择悬吊式、直立式、侧壁式或是混合式,连接件和紧固件一般是配套供应的,此外,根据桥架结构选择相应的盖板。 (5)绘出电缆桥架平、剖面图,局部部位还应绘出空间图,开列材料表。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽，产品包括：槽式桥架、托盘式桥架、梯式桥架、组合式桥架、大跨距桥架、不锈钢桥架、热镀锌桥架、玻璃钢桥架、防火阻燃桥架、通信机房走线架、铝合金桥架、网格式桥架、封闭母线槽、空气式母线槽、密集绝缘母线槽等，我厂是以优质产品出口多个国家的集体企业，主要面向全球等领域的市场。欢迎咨询订购宝恒电气设备电缆桥架，母线槽等产品。 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
电缆桥架型号和价格介绍
电缆桥架型号和价格介绍 由槽式、托盘式或梯阶式的平行线段、弯通、三通、四通部件及其托臂(臂式支撑架)、支架等组成具备密接支撑点电缆线的刚度构造系统之全名(下称电缆桥架)。时上涌电缆桥架持续获得销售市场的认同和接纳桥架制造行业的国内生产制造的幅度，商品采用高品质冷轧板，获得普遍关心商品采用高品质冷轧板，表层加工工艺有冷喷锌、热浸镀锌、静电粉末喷涂、防火材料、喷漆等…… 电缆桥架型号介绍： 1、槽式桥架是一种密封式型桥架，它很适用铺设计算机电缆、电力电缆、热电阻电缆线以及它高精度系统软件的变频电缆的屏蔽掉影响和重浸蚀自然环境中电缆线的安全防护都是有不错的实际效果，考虑到槽式直达作屏蔽掉时、金属表面处理用热镀锌。 2、托盘式桥架是原油、化工厂、电力工程、轻工业、电视机、通讯器材等层面运用最普遍的一种，它具备重量较轻、荷载量大、造型设计美观大方、构造简约、
安装便捷等特性，它既合适用以动力电缆的安装，也适用变频电缆的铺设。3、梯方式桥架具备净重轻柔、工程造价低、造型设计与众不同、安装便捷、排热性、透气性能好等特性，它一般适用直轻大电缆线的铺设，很适用高、低动力电缆的铺设。 在建筑工程设计中，应依据经济发展合理化，技术性可行性分析，运作安全系数等要素综合性较为桥架的合理布局，明确计划方案，并充足考虑工程施工安装，维护保养和维修的规定，电缆敷设。 1、水准置放时，桥架距路面的高宽比一般不小于2.5m。竖直置放时，路面上
边1.8米下列的一部分应应用金属材料后盖板维护，除非是在独特的电气设备房间内置放。假如桥架水准置放在机器设备隔层或人行横道上且低于2.5m，则应采用防御性接地装置对策。 2、桥架，电缆线安全通道以及橡胶支座和支架用以腐蚀自然环境，应选用抗腐蚀的硬质的原材料做成或选用耐腐蚀解决，而且耐腐蚀解决方式应符合规定工程项目自然环境和使用性能的评定。针对具备较高耐蚀性规定或洁净度的场地，应应用铝合金型材桥架。 3、桥架在具备防火安全规定的一部分，您能够在电缆线梯架和电缆桥架中加上防火或阻燃板，网和别的原材料，以产生封闭式或半封闭式构造，并选用在电缆桥架中，支撑架和支架表层涂有防火材料等对策。铝合金型材桥架不可在对工程项目有较高防火安全规定的地区应用。 4、必须屏蔽掉干扰信号的电缆。或在免遭外界黑影（比如户外阳光，油，腐蚀液體，易燃性烟尘和别的自然环境规定）的维护下。应应用没孔固定支架桥架。 5、在非常容易积尘的地区，桥架应应用后盖板；在公共性安全通道或户外交叉式道路。提议在最底层桥架子上加上一个软垫或应用没孔托盘。
托盘式桥架和槽式桥架的区别
托盘式桥架和槽式桥架的区别 托盘式桥架和槽式桥架是电缆桥架的两种不同结构类型，其外观结构和用途各不相同。下面小编给大家详细介绍托盘式桥架和槽式桥架的区别： 托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用于动力电缆的安装，也透用于控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。 槽式电缆桥架是一种全封闭型电缆桥架。它最适用于敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式电缆桥架主要用于敷设截面小但数量多的电线电缆。托盘式缆桥架主要用于敷设截面大数量较少的电力电缆 目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。（1）有孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部件。（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。（3）梯架是由侧边与若干个横挡构成的梯形部件。（4）组装式托盘是由适于工程现场任意组合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架都是用来敷设电缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托盘。 以上小编详细解释了托盘式桥架和槽式桥架的区别，如有疑问还可以拨打上方电话咨询，会有技术人员会给您解答！ 河南宝恒电气设备有限公司生产各种电缆桥架，母线槽——
槽式、托盘、梯式电缆桥架的区别.
糟式、托盘、梯式电缆桥架的区别 槽式电缆桥架是一种全封闭型电缆桥架。它最适用丁敷设计算机电缆、信电缆、热电偶电缆及其它高敏系统的控制电缆等。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。槽式电缆桥架护罩随槽体配套供货，其他配件与梯级式、托盘式桥架通用。 托盘式缆桥架是石油、化工、轻工、电视、电讯等方面应用最广泛的一种。 它具有重理轻、载荷大、造型美观、结构简单、安装方便等优点。它既适用丁动力电缆的安装，也透用丁控制电缆的敷设。托盘式电缆桥架其表面处理分为镀和喷漆两种，在重腐蚀环境中可特殊防腐处理。托盘式电缆桥架备有护罩，需要配护罩时可在订货时注明或按照护罩型号订货，其所有配件与托盘式、槽式桥架通用。
托盘式直通桥架 个人认为：槽式电缆桥架主要用丁敷设截面小但数量多的电线电缆。托盘式缆桥架主要用 丁敷设截面大数量较少的电力电缆 目前桥架的结构类型可分为：有孔托盘、无孔托盘、梯架和组装式托盘。（1）有 孔托盘是由带孔眼的底板和侧板所组成的槽形部件，或由整块钢板冲孔后弯制成的部 件。（2）无孔托盘是由底板与侧边构成的或由整块钢板制成的槽型部件。 （3 ） 梯架是由侧边与若干个横挡构成的梯形部件。（4）组装式托盘是由适丁工程现场任意组 合的有孔部件用螺栓或插接方式连接成托盘的部件。桥架都是用来敷设电 缆的，低压电缆和控制电缆共用同一托盘或梯架时，应选用中间设置隔板的梯架或托 盘。 梯级式电缆桥架XQJ-T型梯级式电缆桥架具有重量轻，结构简单，成本低，强度大，造型别具，安装方便、散热、透气性好等优点，使用最小量化的连接螺栓，它适用丁一般直径较大电缆的敷设，特别适用丁高、低压动力电缆的敷设。梯级式电缆桥架备有护罩，需要配护罩时可在订货时注明，其所有配件与托盘式、槽式桥架通用。 梯级式电缆桥架其表面处理分为静电喷塑、镀锌、喷漆三种，在重腐蚀环境
电缆桥架安装规范及验收要求
槽式电缆桥架的介绍 电缆桥架品种繁多，在此特就槽式电缆桥架做一介绍。 槽式电缆桥架是用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。 槽式电缆桥架可以用于全封闭型电缆敷设。它最适合用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆。它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好效果。 槽式电缆桥架产品的选用要点： 1、槽式电缆桥架及其支吊架使用在有腐蚀性环境中，应采用耐腐蚀的刚性材料制造，或采取防腐蚀处理，防腐蚀处理方式应满足工程环境和耐久性的要求。 2、电缆桥架在有防火要求的区段内，可在电缆梯架、托盘内添加具有耐火或难 燃性能的板、网等材料构成封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，其整体耐火性能应满足国家有关规范或标准的要求。3、在工程防火要求较高的场所，不宜采用铝合金电缆桥架。4、槽式电缆桥架宽度 和高度的选择应符合填充率的要求，电缆的梯架和托盘内的填充率在一般情况 下，电力电缆可取40%?50%,控制电缆可取50%?70%,且宜预留10%?25% 工程发展裕量。5、在选择电缆桥架的荷载等级时，电缆桥架的工作均布荷载不应大于所选电缆桥架荷载等级的额定均布荷载，如果电缆桥架的支吊架的实际跨距不等于2m 时，则工作均布荷载应满足要求。6各种组件及支吊架在满足相应荷载的条件下，其规格尺寸应与托盘、梯架的直线段、弯通系列相匹配。7、在选择槽式电缆桥架的弯通或引上、引下装置时，不应小于电缆桥架内电缆最小允许弯曲半径。8对于跨距大于6m的钢制电缆桥架和跨距大于2m或承载要求大于荷载等级D级的铝合金电缆桥架，应按工程条件进行强度、刚度及稳定性的计算或试验验证。9、几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架之间应考虑维护、检修距离。10、槽式电缆桥架的直通单件标准长度可为2、 3、4、6m。 玻璃钢桥架安装相关规定 玻璃钢桥架安装应符合以下规定： 1. 直线段玻璃钢桥架长度超过30m铝合金或玻钢制桥架长度超过15m时, 设有伸缩节玻璃钢桥架跨越建筑变形缝处设置补偿装置； 2 .玻璃钢桥架应在桥架接头两端0.5m处、每间距1.5?3m处、转弯处、垂 直桥架每隔1.5米处这些地方分别设置吊架或支架； 3. 吊架和支架安装保持垂直、整齐、牢固、无歪斜现象； 4. 桥架连接板螺栓固定紧固无遗漏，螺母位于桥架外侧； 5. 缆桥架应敷设在易燃易爆气体管道和热力管道的下方； 6. 金属桥架及其支架全长应不少于2处接地或接零。 7. 金属桥架间连接片两端不少于2个有防松螺帽或防松垫圈的连接固定螺 栓，并且连接片两端跨接不小于4mm2勺铜芯接地线； 8. 桥架安装时：桥架左右偏差不大于50mm桥架水平度每米偏差不应大于 2mm桥架垂直度偏差不应大于3mm
