origin画图解答
Origin图形绘制解析
个性化坐标轴
坐标轴的属性可以通过坐标轴对话框进行更改； 打开坐标轴对话框的方法有： 双击坐标轴、坐标轴分格、坐标轴标签； 右击坐标轴标签，坐标轴分格，从快捷菜单中选 择Scale，Tick Label或Properties； 右击坐标轴，从快捷菜单中选择Axis； 选择Format | Axes | Axis Type或Format | Axis Tick Labels | Axis Tick Label Type
Origin的坐标轴编辑功能
1.Tick Labels选项卡 2.Scale选项卡 3.Title & Format选项卡 4.Minor Tick Labels选项卡 5.Custom Tick Labels选项卡 6.Grid Lines选项卡 7.Break选项卡
Edge Thickness下拉列表，当选择的符 号为空心时，该选项为符号的边宽和半径的 比例，以百分比表示。
Symbol选项卡设置说明
Color按钮，该按钮根据不同的选择，可以是符号 的颜色按钮，可以是符号边框颜色按钮，还可以是 符号填充色按钮，单击可以从中选择合适的颜色。 Overlapped Points Offset Plotting复选框， 如果在曲线中有重合的数据点，选中此复选框，则 重复的数据点在X方向错位显示。 选中Show Construction复选框，会出现一下 相应的复选框，供用户选择符号及相应的设置，包 括几何符号、希腊符号、递增希腊符号、行号和自 定义符号。
Bubble Graph（泡沫图）
Line选项卡
若选中Fill Area Under Curve复选框，且从 下面相应的下拉列表中选中Normal则将曲 线和X轴之间的部分填充；若选中Inclusive Broken by Missing Values，Origin根据第一 和最后一个点生成一条基线，填充曲线和基 线之间的部分；若选中Exclusive Broken by Missing Values，恰好和第二种填充情况相 反。
-Origin绘图.第3讲
2、Panel graph
• • • • • Vertical 2 Panel Graph (垂直双屏图) Horizontal 2 Panel Graph (水平双屏图) 4 Panel Graph (四屏图) 9 Panel Graph (九屏图) Stack Graph (堆垒多层图)
Vertical 2 Panel Graph (垂直双屏图)
(1)使用Edit:New Layer (Axes) 菜单命令添加层 一次只能添 加一个图层
(2)使用Edit:Add & Arrange Layer菜单命令添加层
1、设置图层 排成几行几 列
可以一次添加 多个图层
2、设置图层 与图层之间 的间距，这 些设置用默 认值就可以 了
4、添加新图层
• 添加独立的新层：添加的新层和已有的层 之间没有链接关系，添加的新层按照Origin 默认的大小和位置显示在Graph窗口中
1、Merge
多个 Graph Merge 一个多图层 Graph
• 要合并的Graph窗口不能隐藏和最小化。 • 合并前若某个Graph窗口中有几个层，且这些层之间或坐 标轴之间有链接，合并后的Graph图形仍保持这些链接 • 合并后各层图形之间的位置可以使用Layer工具进行重排。 • 菜单命令：edit | Merge all Graph Windows
Stack Graph (堆垒多层图)
• 模板要求至少有一个Y列，最好有两列以上； • 每个Y列数据在Graph窗口中绘制为一层图形，Worksheet中 的Y列从左到右按照次序绘制到各个图层里，Graph窗口中最 下面的为第一层，从下到上分别为第1，2，……层。
3、Inset graph（插图）
Origin使用问题集锦
/bbs/viewthread.php?tid=1402851
Answer: 软件中的 Tool 中 Smooth，就行了。
-4-
小木虫 Origin 使用问题集锦
11. origin 软件能设置有效数字的位数吗? /bbs/viewthread.php?tid=1403842 Answer: 在 Tool－Option－Numeric Format－Number of Decimal 里面改。 12. 在 origin 中的图（单个）是方块的，如果是选择 2 行 1 列，就是两个子图，但是，这时 候每个子图比较矮， 如何保证每个子图是方块呢？？？？如果是选择 3 行 1 列，就是 3 个 子图，但是，这时候每个子图更矮， 如何保证每个子图是方块呢？？？？ /bbs/viewthread.php?tid=1404970 Answer: 设置里，图的比例可以调啊。 13. 求Origin中同时线性拟合四条曲线，并同时在一个图里显示的方法。 四组数据横坐标是一样的，纵坐标不同，同时线性拟合四条曲线，并同时在一个图里显示的 方法。最关键是拟合的曲线要在同一图里显示。 /bbs/viewthread.php?tid=1405137 Answer: (1). 点击工具菜单中的 LINAER FIT 命令，在打开的拟合设置对话框中，选择 SETTING 卡 片，将其中的 FIT ALL DATA 选项选中即可。
/bbs/viewthread.php?tid=1397419
-2-
小木虫 Origin 使用问题集锦
Answer: 你把刻度改成那样不就行了。 8.0 的具体方法是双击坐标轴，title & format --> 选左边那个 bottom，然后在右边把 axis 改 为 at position=。同理，然后选左边的 left，把 axis 也改为 at position=。
origin作图技巧
origin作图技巧1.坐标注释要正确。
双击坐标注释（就是那个x axis title)，可以改成你要的文字，其中可以有拉丁字母（上面的工具栏中画着阿尔发和贝它的那个按钮，然后用abc来写拉丁字母），大小，字体，上下标，颜色（工具栏里都有选择）2.坐标刻度要为1，2，5或10的倍数。
双击坐标轴，跳出图样式修改窗口，在scale标签卡下，最左面horizotal是横坐标，vertical是纵坐标的。
increment 里面添单位刻度增加大小，一般添1、2、5或10这类的数字（不要添3、7这种)。
3.坐标刻度要向图内。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，左面bottom top...几个对应的是上下左右4个位置的坐标轴，其中top和right中的show axix &title前面的框没有被勾上，说明这两个不显示。
我们把bottom和left两个坐标中的major和minor下拉菜单中的out全改为in。
最后点确定就好了4.图要被坐标轴框起来。
你可能不太懂什么意思，跟着我做完就知道了，呵呵。
还是刚才那个修改样式窗口（双击坐标轴得到的窗口），在title&format标签下，把上坐标轴何右坐标轴中的show axis &title前面的框勾上，并且把这两个坐标轴中的major&minor下拉菜单改为none。
点确定。
现在会发现中间的点或线被四周坐标轴全封闭在中央了，并且左和下坐标轴有刻度，剩下两个坐标轴没有。
当然你也可以根据需要把上吓右坐标轴的刻度调出来，不过记住刻度要向内。
5.图例。
这个图例可以放在图里，也可以放在下面图的说明中（Fig. 1 xxxxxxx 图，点是xx ，圈是xx，三角是xx)。
如果要放在图里的话，就把图例框拖到四个坐标轴围成的框内。
双击该框可以修改注释。
右键该框选property，可以改框的样式，比如要去掉边框，在background中选定none(个人以为没边框好看些)。
origin作业及答案
化学工程学院应化系 Origin 作业及答案
做出下列函数的图形

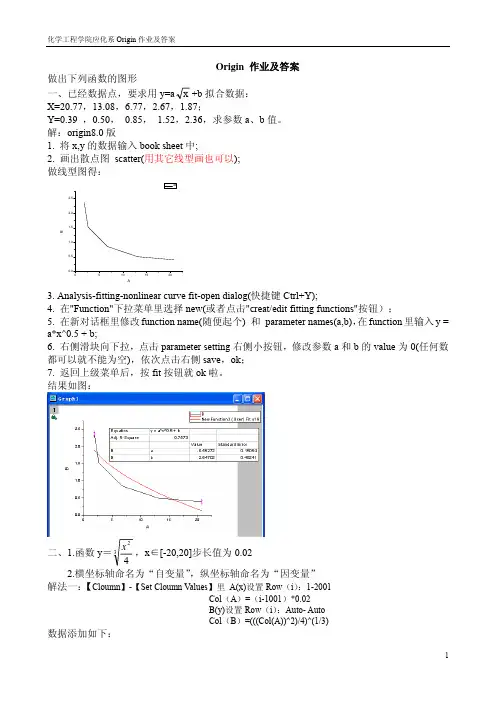

Origin 作业及答案
一、已经数据点，要求用 y=a x +b 拟合数据： X=20.77，13.08，6.77，2.67，1.87； Y=0.39 ，0.50， 0.85， 1.52，2.36，求参数 a、b 值。 解：origin8.0 版 1. 将 x,y 的数据输入 book sheet 中; 2. 画出散点图 scatter(用其它线型画也可以); 做线型图得：
用 Scatter 类型。
解：C(Z)：
十、饱和蒸汽压数据 1．数据记录表 被测液体：无水乙醇 室温：9℃ 实验压力：99.08kPa
8
化学工程学院应化系 Origin 作业及答案
温度/℃
压力计读数/kPa
系统平衡总压/kPa
lnp
1/T/（10-3K)
10
-93.22
5.86
1.76
3.53
15
3.20
1.6
1.8
2.0
2.2
2.4
2.6
2.8
3.0
3.2
A
十一、拟合丁醇表面张力与浓度曲线，数据如下表：
表 1 数据
丁醇浓度 mol/L 表面张力(10-3N/m)
0.02
68.57
0.04
64.46
0.06
60.94
0.08
57.86
0.1
54.78
0.12
53.32
0.16
49.8
0.2
46.72
origin使用技巧
1.同一X轴两个Y轴的方法是先建立一层，然后在层图标的右边右键点击添加新层的Linked Right Y，这样新建的图层就是同一X轴。
2.用Add and Arrange layer这个命令产生新图层会造成图片输出时出现一些问题，应该是软件的bug，排除方法是直接选用多屏图的模版建立空文件再添加趋势线，输出时就没有问题。
3.两层图如果Y轴全部在左边可以使用坐标轴属性对话框中的左边小框中点选某层右边为Y轴，左边的取消。
4.用上面的方法可以使图的四周框起来。
5.用EXCEL的数据作图时，可先作一个图，然后在图层上添加一层，再选定好数据作另一个图点击ADD PLOT来添加另一个曲线。
6.如果有三个座标轴，那么肯定有两个座标轴要在同一边，这两个座标轴在添加图层创建时都在默认位臵，是重叠的。
通过title & format属性页的axis 中把right改为%From rigth，在下面设定百分比就可以将座标轴平移开了。
7.通过使用Alalysis中的Smoothing工具可以把离散点浓缩为一条简单一些的曲线。
8.Date模式只要Excel中是标准格式，可以在Origin中互通用。
并且在作图显示数据时还会有Ticklables〃type〃Date右边还可有Display选项，可以改显示格式。
里面可选项custom自定义格式还可以在Tool〃Option中自已改。
9.Origin不能自动识别12小时与24小时制，所以在复制Date数据到Origin时要先在Excel中把列的数据类型转化为Date并且是2001-3-7 0:00格式（24小时格式），这样在Origin中才能连续的显示时间点的数据。
10.打开文件和保存文件在没有设臵选项设定时每次都指向程序内，非常麻烦。
可以在Option选项卡中更改Filelocation指令。
Track File Dialog Changes复选框意思是自动指标到上次打开过文件的路径，先取消这个设臵。
origin-教程
5.4 多数据的微分和积分分析
选中要进行分析的曲线→【Analysis】 →【Methematics】 → 【Differetiate】/【Integrate】
六、曲线拟合
多项式拟合及参数评价 特殊拟合以及多数据拟合过程中的分阶段操作 自定义函数拟合
6.1 多项式拟合及参数评价
选定要处理的Graph→【Analysis】 →【Fitting】 →【Fit Polynomial】
对图像进行自动灰阶化处理的作用是使图像中暗值部分更暗，明亮的部分更明亮。 显示转化信息：【Image】→【Adjustment】 → 【Auto Level】 → 【Level】 转换灰阶：在图像上右键→【Convert to Gray + Data】
2．对图像进行色阶化( Color level)
• 一元非线性回归分析：一个变量的 变化仅仅取决于另一个变量的变化， 两个变量之间呈曲线关系。
• 二元或多元回归分析：一个变量的 变化取决于两个或两个以上变量的 变化，变量之间呈线性或非线性关 系。
5.2 统计分析
5.2.1简单的行、列数据统计分析
直方图绘制 选中数据→ 【Plot】→
【Statistics】 →【Histogram】
6．调整图像的色名(Hue)
色名的调整主要用十调整图像的颜色类型，可 以通过调整色轮的角度来获得。如果调整角度 为1800，则将获得原始图像的补色。
7．调整图像的平衡(Balance)
调整图像的平衡丰要用于调整当前文件图像色 彩的平衡程度。
8．图像转换(Invert)
图像转化主要针对每一个像素的颜色进行转化。
4.三角图的绘制化
【Plot】→【Specialized】→【Ternary】
用Origin处理数据并作图
2、用Origin处理数据并作图Origin是一个功能强大的数据处理及作图软件，作出的专业图形也比较规范。
以下给出三个示例说明数据处理及作图步骤。
（1）用Origin处理饱和蒸气压测定实验数据及作图，步骤如下：①启动Origin程序，将大气压、实验所得沸点温度及对应的真空度（压力差）数据填入表格的A、B、C列中，然后输入公式计算D列（蒸气压/mmHg）的值，操作为左键点击选定D列，右键点击选择“Set Column Values”,在弹出－压力差”，本例为“767.65-col(C)”，如图1-3-7的对话框中输入计算公式“p大气所示，点击“OK”完成D列值的设置。
按此方法依次输入公式“1000/(col(B)+273.15)”和“log(col(D))”设置E列和F列的值，所得结果如图1-3-8所示。
图1-3-7 用Origin处理数据公式的设定图1-3-8 用Origin处理数据结果②对上述所得数据进行作图：点击菜单栏中的“Plot”，然后选择“Scatter”，弹出如图1-3-9所示对话框，在列表中选择所需列为X或Y，本例中以E列作为X，即选中E[Y]列，点击<->X键，如图1-3-9中箭头所示，F列作为Y，即选中F[Y]列，点击<->Y键，然后点击“OK”即给出散点图，如图1-3-10所示。
若要作多组散点图，可以在图1-3-9所示对话框中选定一组X，Y后点击Add，然后继续添加相应列为X和Y即可。
作散点图的方法也可以是先直接将E列设置为X，方法是选中E列，点击菜单栏中的“Column”→“Set as X”，即设为“E[X2]”，同时F列也变为“F[Y2]”，然后同时选中E[X2]列和F[Y2]列，点击菜单栏中的“Plot”，然后选择“Scatter”亦可得到图1-3-10所示结果。
图1-3-9 用Origin作图方法图1-3-10 用Origin作散点图结果然后对所得散点图进行线性拟合，方法是左键点击“Analysis”选择“Fit linear”，即得拟合的直线，并在右下端窗口给出了拟合后的线性方程，其斜率B、截距A以及相关性R等信息，如图1-3-11所示，如果右下端窗口未显示相关信息，则点击菜单栏中“View”→“Results Log”即可显示。
Origin-使用问题集锦
Origin-使⽤问题集锦Origin 使⽤问题集锦（5）47. 求助origin作图怎么画虚线。
现在有16个数据，希望前⾯的数据之间画实线，后⾯两个点之间画⼀条虚线，或者最后两个点之间画实线再画⼀个竖着的约等号，表⽰经过某些处理，得到最后⼀个数据。
希望⼤家帮帮忙！Answer:在线上右键选择Plot Details，在对话框中选择Line，将Style改成虚线的。
可以把前⾯的15个点作为⼀组数据，把最后两个点作为新的⼀组数据，将两组数据⼀起画图。
然后右键选择Plot Details，在Group⾥⾯将Edit Mode改成Independent，把第⼆条线改成虚线。
两条线的图标可以改成⼀样的。
51. 请问⼤家如何⽤origin8.0 画出带⽅差⽅形图？Answer:在每组数据后⾯加上⽅差数据，把此组数据column set as Y error 作图时全选就⾏了。
X，Y1，Y1 error，Y2，Y2 error。
都要选。
软件⾃动会把每⼀列Y error对应到他左侧的第⼀列Y数据上的，然后点column 就⾏。
52. 怎么⽤Origin软件来求导？如果有两列数，分别是x、y，然后需要对这两列数进⾏求导（即y对x求导），求导的结果，然后令其中的x=1,如何来进⾏这些操作呢？Answer:⽅法⼀: 选中两列数据, 直接在analysis/calculus 菜单中选择求导项。
⽅法⼆:直接作图,再在图形界⾯的窗⼝中选择analysis/calculus or ..（如楼上所述），在对话框设置中你还可以选择是否做出导函数曲线来。
最笨的⽅法就是⾃⼰⼿⼯定义是向前差分,向后差分还是中间差分了。
53. 图像处理中的px啥意思？这⾥的4px以及6px 体现到origin⾥⾯是指线宽吗？怎么在origin 图上显⽰呢？或者说怎么将4px 在origin 中体现出来呢？请解答红⾊部分：偶还想知道的是4px 和6px 对应到origin 的width我该分别选多少呢？Answer:(I) 是指图像分辨率像素图像分辨率通常是按照英⼨来设置的，通常为了计算⽅便⽽使⽤厘⽶为单位。
Origin画图方法
Origin画图⽅法第⼀章Origin基础知识Origin是美国Microcal公司出的数据分析和绘图软件,现在的最⾼版本为7.0 特点：使⽤简单，采⽤直观的、图形化的、⾯向对象的窗⼝菜单和⼯具栏操作，全⾯⽀持⿏标右键、⽀持拖⽅式绘图等。
两⼤类功能：数据分析和绘图。
数据分析包括数据的排序、调整、计算、统计、频谱变换、曲线拟合等各种完善的数学分析功能。
准备好数据后，进⾏数据分析时,只需选择所要分析的数据,然后再选择响应的菜单命令就可.Origin的绘图是基于膜板的,Origin本⾝提供了⼏⼗种⼆维和三维绘图模板⽽且允许⽤户⾃⼰定制模板.绘图时,只要选择所需要的膜版就⾏。
⽤户可以⾃定义数学函数、图形样式和绘图模板；可以和各种数据库软件、办公软件、图像处理软件等⽅便的连接；可以⽤C等⾼级语⾔编写数据分析程序，还可以⽤内置的Lab Talk语⾔编程等。
⼀、⼯作环境1.1⼯作环境综述类似Office的多⽂档界⾯，主要包括以下⼏个部分：1、菜单栏顶部⼀般可以实现⼤部分功能2、⼯具栏菜单栏下⾯⼀般最常⽤的功能都可以通过此实现3、绘图区中部所有⼯作表、绘图⼦窗⼝等都在此4、项⽬管理器下部类似资源管理器，可以⽅便切换各个窗⼝等5、状态栏底部标出当前的⼯作内容以及⿏标指到某些菜单按钮时的说明⼯作表矩阵绘图1.2 菜单栏菜单栏的结构取决于当前的活动窗⼝⼯作表菜单绘图菜单矩阵窗⼝菜单简要说明：File⽂件功能操作打开⽂件、输⼊输出数据图形等Edit编辑功能操作包括数据和图像的编辑等，⽐如复制粘贴清除等，特别注意undo功能View视图功能操作控制屏幕显⽰,Plot绘图功能操作主要提供5类功能:1、⼏种样式的⼆维绘图功能，包括直线、描点、直线加符号、特殊线／符号、条形图、柱形图、特殊条形图／柱形图和饼图2、三维绘图3、⽓泡／彩⾊映射图、统计图和图形版⾯布局4、特种绘图，包括⾯积图、极坐标图和向量5、膜板：把选中的⼯作表数据到如绘图模板Column列功能操作⽐如设置列的属性，增加删除列等Graph图形功能操作主要功能包括增加误差栏、函数图、缩放坐标轴、交换X、Y轴等Data数据功能操作Analysis分析功能操作对⼯作表窗⼝：提取⼯作表数据；⾏列统计；排序；数字信号处理（快速傅⾥叶变换FFT、相关Corelate、卷积Convolute、解卷Deconvolute）；统计功能（T －检验）、⽅差分析（ANOA V）、多元回归（Multiple Regression）；⾮线性曲线拟合等对绘图窗⼝：数学运算；平滑滤波；图形变换；FFT；线性多项式、⾮线性曲线等各种拟合⽅法Plot3D 三维绘图功能操作根据矩阵绘制各种三维条状图、表⾯图、等⾼线等Matrix矩阵功能操作对矩阵的操作，包括矩阵属性、维数和数值设置，矩阵转置和取反，矩阵扩展和收缩，矩阵平滑和积分等Tools⼯具功能操作对⼯作表窗⼝：选项控制；⼯作表脚本；线性、多项式和S曲线拟合对绘图窗⼝：选项控制；层控制；提取峰值；基线和平滑；线性、多项式和S曲线拟合Format格式功能操作对⼯作表窗⼝：菜单格式控制、⼯作表显⽰控制，栅格捕捉、调⾊板等对绘图窗⼝：菜单格式控制；图形页⾯、图层和线条样式控制，栅格捕捉，坐标轴样式控制和调⾊板等Window窗⼝功能操作控制窗⼝显⽰Help帮助⼆、基本操作作图的⼀般需要⼀个项⽬Project来完成，File→New保存项⽬的缺省后缀为：OPJ⾃动备份功能：Tools→Option→Open／Close选项卡→“Backup Project Before Saving”添加项⽬：File→Append刷新⼦窗⼝：如果修改了⼯作表或者绘图⼦窗⼝的内容，⼀般会⾃动刷新，如果没有请Window→Refresh第⼆章简单⼆维图2-1输⼊数据⼀般来说数据按照X Y坐标存为两列，假设⽂件为sindata.dat,如下格式：X sin(x)0.0 0.0000.1 0.1000.2 0.1990.3 0.296…………输⼊数据请对准data1表格点右键调出如下窗⼝，然后选择Inport ASCII找到sindata.dat⽂件打开就⾏2-2、绘制简单⼆维图按住⿏标左键拖动选定这两列数据,⽤下图最下⾯⼀排按钮就可以绘制简单的图形，按从左到右三个按钮做出的效果分别如下:2-3设置列属性双击A列或者点右键选则Properties,这⾥可以设置⼀些列的属性。
Origin绘图和数据分析
调整透明度
通过调整图层透明度，可 以更好地观察重叠数据。
图形样式设置
线条颜色和粗细
根据需要调整线条颜色和粗细，使图形更加清晰易读。
标记样式
设置标记样式，如形状、大小、颜色等，以便区分不同数据点。
背景色和网格线
设置背景色和添加网格线，增强图形的视觉效果。
图形标注
坐标轴标签
添加坐标轴标签，注明横纵坐标所代表的变量和单位。
02
如果数据文件有多个工作表，可以在弹出的对话框 中选择需要导入的工作表。
03
在数据导入过程中，可以设置数据分隔符、列名等 参数，以确保数据正确导入。
散点图绘制
在Origin中，选择需要绘制散点图的 列，然后点击工具栏上的"Scatter"按 钮。
在散点图绘制过程中，可以选择散点 的形状、大小、颜色等属性，还可以 添加图例和坐标轴标签。
Origin的定制性更高，用户可以自定义图表 的颜色、字体、样式等，而Excel的定制性 相对较弱。
与MATLAB的结合使用
01 02
数据共享
Origin和MATLAB都可以处理大量的数据，但Origin更擅长数据的可视 化和分析，而MATLAB则更侧重于算法和矩阵运算。通过结合使用，可 以实现数据共享和优势互补。
感谢您的观看
标轴标签。
饼状图绘制
在Origin中，选择需要绘制饼状图的列，然后点击工具栏上的"Pie"按钮。
在饼状图绘制过程中，可以选择扇区的颜色、标签等属性，还可以添加图例和坐标轴标签。
02 数据处理和分析
数据清洗
缺失值处理
检查数据中是否存在缺失值，并根据实际情况选 择填充、删除或保留缺失值。
Origin图形绘制及数据分析基础
三、绘制பைடு நூலகம்维图形
绘制三维图形的3类数据 工作表数据转化为矩阵数据 数据栅格化 三维表面图的绘制
3.1 三维图形的类型
XYY工作表数据 XYZ工作表数据 矩阵数据
3.1.1 将工作表转换为矩阵
【worksheet】→【Convert to Matrix】→【Direct】 矩阵工作表窗口中的数据实际上为对应X和Y的Z值，其中X、Y的数据均经过线性处理， 即X和Y中两数据之间的间隔相同。 调整坐标【View】→【Show X/Y】
2.单因素多水平散点图的绘制
导入数据-（右键菜单可添加新行） 绘制草图-【Plot】→【Symbol】→【Scatter】（或者右键曲线→ 【Change Plot To】） 定制图形-（改变散点：双击散点或右键散点→【Plot Detail】） 导出图形
3.Offsets的应用
同一图形中进行几组相关数据的比较 导入数据 绘制草图-【Plot】→【Multi-Curve】→【Stack Lines by Y offsets】 定制图形-（改变页面纵横向：【File】→【Page Setup】 或 右键 Graph空白→【Rotate Page】） 图谱顺序颠倒
Origin 图形绘制及 数据分析基础
一、Origin 基础知识及应用
基本操作
导入数据 绘制草图-【plot】-【line】-【Sactter】
导入数据 绘制草图-【plot】-【Multi-Curve】-【Vertical 2 Panel】
二、绘制二维图形
1.单因素多水平线形图的绘制
导入数据-（右键菜单可添加新行） 绘制草图-【Plot】→【Line】→【Line】 定制图形-坐标轴、线形形状、色彩、粗细、标识及边框 导出图形-在Graph窗口激活状态下，【File】→【Export Graphs】
origin画图软件运用操作方法
选择"文件"->"分享"，然后选择要分享到的社交媒体平台（如 微信、QQ等）。
在分享选项中，可以选择是否公开分享、设置分享权限等。
THANKS FOR WATCHING
感谢您的观看
添加数据标签
在属性对话框中，选择“数据标签”选项 卡，添加相应的数据标签，以便显示每个 柱子的具体数值。
总结词
Origin软件提供了多种类型的柱状图，如 垂直柱状图、水平柱状图和堆叠柱状图等 ，可以满足不同数据可视化的需求。
选择数据
在数据表中选取需要绘制柱状图的数据列 。
自定义属性
双击柱状图，在弹出的属性对话框中，可 以修改柱子的颜色、宽度、透明度等属性 。
在弹出的对话框中，选择项 目类型和设置项目属性，如 项目名称、保存位置等。
点击"OK"按钮，创建一个新 的项目窗口。
数据导入
在项目窗口中，点击菜单栏的"File"选 项，选择"Import"。
在弹出的对话框中，选择数据来源和数据格 式，如Excel、CSV等。
点击"OK"按钮，将数据导入到项目 窗口中。
启动与关闭
启动Origin
双击桌面上的Origin图标或从开始菜 单中找到Origin程序并点击启动。
关闭Origin
点击Origin窗口右上角的关闭按钮， 或使用任务管理器结束Origin进程。
02 基础操作
创建新项目
打开Origin软件，点击菜单栏 的"File"选项，选择"New Project"。
3D等高线图
选择数据列，在等高线图类型中选择3D类型，即可绘制 出3D等高线图。
Origin 绘图技巧
如何用origin作图如何用origin作图?如何利用origin作图软件对图与坐标围成的面积进行积分?1.已经画好坐标轴，需要把坐标轴右侧和上侧也连上，成一封闭的。
如何做？点中坐标轴右击，再选Title & Format，里面依次有bottom, top, left, right。
选Top, 打钩show axis & tick，就会显示上边的坐标轴。
如果不需要轴上的标尺，则在Major和Minor中选择none。
右边的线同上。
Major和Minor的作用是标尺的刻度线向上(in)还是向下(out)还是无(none)。
2.画好图之后，菜单栏—Edit---Copy page (编辑—复制页面)，之后到word直接粘贴即可。
Word里的图直接双击，可以直接打开origin，重新编辑和修改图。
修改好之后，菜单栏--文件—更新***.doc，即可同步到word。
此时出现的文件是可以用Origin打开的，如果不想别人打开，将Word中的图片Ctrl+C，再Ctrl+V就可以了。
双击图片，看看图片大小效果吧，ps. 1 inch = 2.54 centimeter。
用origin做完图后，怎么导出放在word中呢，用cope page 还是export page啊，论文中都是用什么形式的呢？cope page，粘到word中双击还可以修改。
论文写作中使用tiff格式比较多，如果图表已经完成，可以直接输出为tiff格式的图片，再插入到文档中。
export比较好，可以输出多种格式的图片：bmp，jpg, eps，pdf等等，几乎什么格式都有了。
当然，你如果想在word里还对图进行修改，copy是最好了，这样在word里面双击就可以修改图了。
正式刊发的论文大多偏爱eps的，清晰而又不大。
投文章的话，大多数期刊都要求用TIFF格式的，copy page肯定不行，还是用export好一些，导出时，图片格式和分辨率都是可选的，而且用图片格式安全一些，不会在不知情的情况下被改动，用copy page的话，只要是word 文档，任何人都是可以改动图中数据的。
一看就会,Origin画图
5.2 Origin画图（数据输入）
图4（b） Execl 数据直接导入-2
图4（c） Execl 数据直接导入-3
5.2 Origin画图（数据输入）
5 、 导 入 Aspen Plus 数 据 绘 制 曲 线 。 尽 管 Aspen Plus本身也带有和Origin功能相仿的“Plot”，但有 时图形和坐标单位不尽人意，这时可以将数据先复 制到Execl中，通过数据处理，将单位进行转换， 再将Execl中的数据复制到Origin中进行绘制，就可 以得到满意的曲线。当然如果无需改变单位，也可 直接将中的数据复制到Origin中进行绘制。
图27 圆滑线绘制设置
多图层绘制举例 ——离心泵特性
1、将离心泵实验数据复制到Origin的数据表格中 （除去实验点一列数据），并进行适当修改，得 到图28所示的数据。
图28 离心泵实验数据绘制-1
多图层绘制举例 ——离心泵特性
2、绘制以流量为横坐标，以压头和管路阻力为 纵坐标的第一图层，绘制方法和多线图绘制相 同，得图29。
线条及实验点图标的设置
用鼠标双击需要修改的曲线，点击“Line”可以修改线条 宽度、颜色、风格及连接方式；点击“Symbol”可以修改 实验点的图标形状和大小；点击“Group”可以进行线条 的组态。
图24 线条及实验点图标设置
其他一些实用技巧
1、图形复制
如果要将Origin中的图复制到Word文档中去的 话，只要激活该图，按下“Ctrl+C”，在Word 文档中再按下“Ctrl+V”即可。 可以点击“Edit”，在其下拉式菜单中点击 “Copy Page”，在Word文档中点击粘贴即可。 或者按下键盘右上角的“Print Screen”，在 Word文档中点击粘贴或按下“Ctrl+V”，并对 通过屏幕复制所得的图形进行裁剪即可。
Origin教程详解版科研数据处理
基本的二维图形
线图 点图 点线图 多条曲线 其它二维图形
绘图的方法
1. 数据表窗口激活时绘图的方法 2. 图形窗口激活时绘图的方法 3. 在同一张图上绘制多条线 4. 绘制双Y轴图形
数据表窗口激活时绘图的方法
选定列或数据范围 select Plot: Graph
自动画出图形
方法2：在单坐标图上通过加层（Layer） 的方法添加横坐标和（或）纵坐标。
在单坐标图上加层的方法：选择Edit: New Layer
绘制函数图形
Graph – Add Function Graph
图形的编辑和格式化
1. 坐标轴的格式化 2. 坐标说明文本的格式化 3. 数据点和线的格式化 4. 添加文本框
坐标的格式化：通过以下方法之一打开坐标格式化 对话框
1. 双击坐标轴 2. 右击坐标轴→快捷菜单中选相应命令
3. 选Format菜单中的相应命令
坐标格式化对话框
坐标说明文本的格式化： 用下述方法之一打开文本控制对话框
1. 双击坐标说明文本 2. 右击坐标说明文本→快捷菜单中选相应命令
3. 选Format菜单中的相应命令
行的插入和删除
插入行 select Edit: Insert right-click and select Insert
删除行 Edit: Delete right-click and select Delete.
删除工作表
在这工作表右上方的关闭窗口按扭 在工程管理器中右击工作表图标，在快捷
插入列 Edit: Insert Right-click → select Insert
删除列 Edit: Delete Right-click → select Delete Edit: Clear (保留列)
origin画热图
origin画热图
origin 画热图
觉得有⽤的话,欢迎⼀起讨论相互学习
步骤
假如要画3个变量随着时间迭代的热⼒图。
1. 将变量名称填⼊long-name,将迭代此处写在第⼀列-即origin中的x列，如下图所⽰：
2. 选中整张表格，Plot->Heat Map->Heat Map 选择
3. 其中画图的条件像我这样写
使⽤列数据，列标签为long name, x在第⼀列
4. ⽣成图形如下：
1. 双击图⽚，level可以改变colormap的颜⾊映射
2. 第⼆列可以改变使⽤的颜⾊，fill 原来是蓝⿊⾊，现在我们改成⼀个喜庆的彩虹⾊。
3. 如果不想要color中上下的⽩⾊区域，双击color map,level->hide head and tail levels 打钩
上下两侧的空⽩就去掉了，就⾮常的nice呀！
最后删除⼀些不想要的东西--OK了。
Origin基础与绘图
Origin基础与绘图Origin基础与绘图【实验主要内容】1．工作簿和数据录入2．二维与三维图形绘制3．图形操作4．数据及图形导出5．图形输出1．工作簿和数据录入在Origin 中，数据录入的方法有手动输入、通过剪切板传送、和由数据文件导入等。
1.1手动输入当数据较少时，可以手动输入。
当需要的输入的数据可以通过数学公式计算得到的话，可以用菜单项【Column---Set Column Values】来完成（见下图）。
图1 设置列数据对话框1.2通过剪切板传送通过Windows 操作系统剪切板的【复制→粘贴】操作可以把其它应用软件的数据传送的Origin 中。
1.3有数据文件导入Origin 提供了丰富的接口资源，通过菜单【File>Import 】或工具栏【Import 】按钮可以把一个或多个各种类型的数据文件导入到Origin 工作表。
另外，现在大部分可以输出XY 图的现代仪器（如FT-IR、NMR、XRD等）操控软件会提供可供Origin 导入的ASCII 码数据文件。
下面以导入“Samples\Import and Export ”文件夹下的多个ASCII 码数据文件为例简要说明导入文件的操作过程。
单击工具栏【Import Multiple ASCII 】按钮，打开导入多个ASCII 码数据文件对话框：图2 导入多个ASCⅡ文件的对话框找到【Import and Export 】文件夹，选中要导入的数据文件并单击【Add File(s) 】将选定的文件添加到列表框（反之，在列表框中选中不希望导入的文件并点击【Remove File(s)】可以将该文件从列表框中移除），之后点击【OK】按钮即可导入，结果如下：图3导入多个ASCⅡ文件导入得到的工作簿2绘图2.1图形绘制1）二维图形的绘制导入“Samples\Curve Fitting”下的“Linear Fit.dat ”，选中要作图的数据列或区域（这里选取B 列），然后点击二维图形工具栏上的【Line + Symbol 】按钮，所绘结果如下：图4 二维点线图2）图形数据添加如果要在已经绘制的图形中添加数据，可采用如下方法：A ）如果要添加的是整列数据，那么在图形窗口区左上角图层标号（参加下文）处右击打开快捷菜单，选择【Layer Contents…】打开【Layer Contents】对话框：图5 【Layer Contents】对话框在左侧【Available Data】列表框中选中要添加的数据列，将其添加到右侧【Layer Contents】列表框；点击【OK】即可。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Origin 使用问题集锦，和大家分享了来源：刘士强的日志1. 请教怎样反读出origin曲线上全部数据点？如，我用10个数据点画出了一条origin曲线，并存为project的.OPJ格式。
但，现在我想利用OPJ文件从这条曲线上均匀的取出100个数据点的数值，该如何做？注：要一切都使用origin软件完成，不用其他曲线识别软件。
/bbs/viewthread.php?tid=1390313Answer：ORIGIN中，在分析菜单（或统计菜单）中有插值命令，打开设置对话框，输入数据的起点和终点以及插值点的个数，OK！生成新的插值曲线和对应的数据表格。
2. origin中非线性拟合中logistic模型的疑问？origin 中非线性拟合中的logistic模型为y = A2 + (A1-A2)/(1 + (x/x0)^p)其初始参数设置为sort(x_y_curve);//smooth(x_y_curve, 2);x0 = xaty50( x_y_curve );p = 3.0;if( yatxmin( x_y_curve ) > yatxmax( x_y_curve ) ){A1 = max( y_data );A2 = min( y_data );}else{A1 = min( y_data );A2 = max( y_data );}而据我看到的logistic的模型都是（自己origin中自定义的）y =A1/(1+(A1/A2-1)*exp(-k*x))也就是说 origin 中的logistic有4个数值需要确定，而自定义的有3个数值从结果来看，没有太大区别，但为什么函数不一样呢？不是学数学，高人能否详细说明下。
/bbs/viewthread.php?tid=1391522Answer:你可以看一下这个文档，里面有数种不同形式的 logistic 模型：/web/packages/drc/drc.pdf当然，这是一个 R () 包的文档，但不妨碍你看其中的公式。
R 是开源的啊，以 GPL 发布，可以从上了解更多。
I3. 如何用origin做出附件中的图：其中标注的三角形、方块是怎么整上去的？/bbs/viewthread.php?tid=1393739Answer:选中左侧竖工具条中的 draw tool(显示是几个点，第七个工具），移动到你要标注的位置双击，就产生了一个点，依次标注完方块。
再标注三角的第一个点，标注完后改成三角，以后标注的就都是三角了。
改动点的类型的方法和正常画曲线方式一样。
4. 如何用origin做出附件图中的坐标轴（带刻度）？/bbs/viewthread.php?tid=1397419Answer:你把刻度改成那样不就行了。
8.0的具体方法是双击坐标轴，title & format --> 选左边那个bottom，然后在右边把axis改为at position=。
同理，然后选左边的lef t，把axis也改为at position=。
5. origin能否读取导入曲线的坐标？一张bmp格式的图片，图片内容是坐标系和拟合曲线，但是不知道用什么软件绘制的。
请问能否将该图片导入origin，读出曲线上任意一点的数据？/bbs/viewthread.php?tid=1398227Answer:(1). 1.ORIGIN有一个图形数字化插件可完成该任务。
2.有许多专门的图形数字化软件也可完成此任务。
个人感觉专门的比插件也用、便捷。
推荐WINDIG25 (2). origin下的数字化插件是digitizer,下载地址：/fileex change/details.aspx?fid=8拖入origin即可，但使用不是很方便。
比较方便的是un -scan-it。
6. 如何在origin7.5中标峰值？用origin7.5 作的XRD图，怎样直接在峰上标数据？/bbs/viewthread.php?tid=1399521Answer:Tools/Pick peaks设置一下点击Find Peaks就OK了。
Positive和Negative是标正负峰值的意思，其他数值改变一下就知道干吗用的了。
7. 关于origin拟合曲线延长的问题？我想把拟合之后的直线向前或向后延长一段距离与坐标轴相交。
但是不知道该怎么弄。
是不是要改那个范围的最大值和最小值啊？可是怎么改？/bbs/viewthread.php?tid=1399631Answer:(1). 有那个选项，你可以选择延长布满坐标轴，大概这么翻译吧，我也翻译不好。
在analysis里呢，找找，我的卸载了。
(2). 自己按照方程作图，就是先在一定范围内选一系列点`，然后求出对应的y，然后做曲线图把点连起来。
(3). 拟合之前在设定参数的时候就把坐标范围设定好，拟合出来的曲线就是你要的范围的。
拟合好以后的曲线好像是不能修改参数的，只有重新拟合才行。
8. 我用origin画的图，过了一段时间，不知道怎么的，就只有图，看不到数据窗口了，怎么能把数据窗口调出来呢？/bbs/viewthread.php?tid=1402104Answer:Veiw---project explorer；或者Alt+1。
如果你是从拷贝的图进去，是看不到数据框的啊！所以建议要保存原始的图谱啊！9. 如何用origin处理castep分析出来的能带图？/bbs/viewthread.php?tid=1402245Answer:方法有两个：一个，看本论坛的这个帖子，将软件下下来/bbs/v iewthread.php?tid=838049二个，我大概说下方法：（有视频教学）第一步，选择模型文件，选择模块里的analysis（castep和dmol）一样。
第二步，选折能带结构（band stucture），点击view，画出能带，按CTRL＋C拷贝数据。
也可以导出，再在origin里面导入，不过CTRL＋C快一些。
第三步：处理数据，不管CTRL＋C还是导出导入，都是两行数据，第一行是能带结构的横坐标，从0到1，反复。
第二行是能量值，所以一组数据表示一条能带。
要把能带按顺序排列需要不断地cut（ctrl+x)＋paste(ctrl+v)，最后把重复的横坐标去掉。
第四步：画能带结构，（由于反复cut，paste慢，所以用我做好的文件作能带）。
第五步：把横坐标的字去掉，纵坐标改称energy，由于是用dmol计算的能带所以单位是Ha，设置能带图的4个轴，参加动画。
第六步：设置x轴的范围从0到1，然后加线，隔多少点看MS中画出的能带图，最后加上对称点的说明。
能带到此基本绘制完成。
第七步：为了表示不同轨道组成的能带，可以给不同的能带不同的颜色，一个是突出和美观，另外对于能带的走势也是很容易看的。
第八步:可以用o rigin里面的文本工具给不同的能带标上说明，最后export导出bmp图像。
10. 如何用origin7.0平滑曲线？/bbs/viewthread.php?tid=1402851Answer:软件中的Tool中Smooth，就行了。
11. origin软件能设置有效数字的位数吗?/bbs/viewthread.php?tid=1403842Answer:在Tool－Option－Numeric Format－Number of Decimal里面改。
12.在origin中的图（单个）是方块的，如果是选择2行1列，就是两个子图，但是，这时候每个子图比较矮，如何保证每个子图是方块呢？？？？如果是选择3行1列，就是3个子图，但是，这时候每个子图更矮，如何保证每个子图是方块呢？？？？/bbs/viewthread.php?tid=1404970Answer:设置里，图的比例可以调啊。
13. 求Origin中同时线性拟合四条曲线，并同时在一个图里显示的方法。
四组数据横坐标是一样的，纵坐标不同，同时线性拟合四条曲线，并同时在一个图里显示的方法。
最关键是拟合的曲线要在同一图里显示。
/bbs/viewthread.php?tid=1405137Answer:(1). 点击工具菜单中的LINAER FIT命令，在打开的拟合设置对话框中，选择S ETTING卡片，将其中的FIT ALL DATA选项选中即可。
(2). 画图后在graph界面，在菜单栏里data选择要拟合的数据，然后再去analysi s里选拟合函数。
14. 在origin中，我想把纵坐标的数值同时增大1000倍，应该怎么改啊，我怎么改过来的时候里面的图还剩下一部分呢，怎么办？/bbs/viewthread.php?tid=1406124Answer:(1). 在Tick Labels标签的Divide by中输入0.001即可。
(2). 可以把原数据放大1000倍就是在book中增加多一列，把值放大1000倍，然后再画图就可以了。
选中你的纵坐标栏，右键，选择set column values，然后在对话框中输入Col（B）*1000，点OK就可以了。
（假设你的纵坐标栏是B栏）15. 如何在一个Origin里显示多个图？看介绍要用图层，现在已分别做好了六个图，在word 里可分别用Origin打开，现在编辑要求用打开一个Origin就可以同时看到六个图，请教详细步骤！/bbs/viewthread.php?tid=1407242Answer:第一种办法，选择一种内置的多图层格式（或自己做的模板），然后向各个图层分配数据。
第二种办法，先不管数据范围是多大,把六个曲线作在一副图中（就是layer1了），然后再打散并依次分配到指定图层中去，完成后还可以调节各图之间的间距（因为我一般都建30多个层,所以把间距常设成0）。
第三种办法：自己到word里做"拼图游戏"。
16. 在使用orign作图时始终出现一个问题（orign7.5或origin8.0）：在使用中文坐标时（宋体），总会莫名地出现空格，使得排版很难看。
怎么解决的呢？/bbs/viewthread.php?tid=1407736Answer:1、中文坐标必须把字体设为“宋体”或其他中文字体，不能设为带“@”的汉字体，如“@宋体”，否则copy page到word会显示成问号。
2、origin 8.0版本应该解决了汉字出现空格的问题。
如果不行的话你可以去下载这个8.0 SR4绿色版的试试。
/d/5cd36d73b ... eeacaebb6c888493205http://www.rayfil /files/bed ... -bac4-0014221b798a/17. 请问在origin中如何设置图片大小？杂志要求图片长5cm,宽4cm，而且对图片中字号、线粗有要求，如果只是在输出时设置图片大小，那图片中字号、线粗不是改变了吗？/bbs/viewthread.php?tid=1414104Answer:在图上的灰色部分双击，弹出的对话框里面的左侧有“Graph”，将它展开，可以出现“Layer 1”，在Graph右面框中的”Print/Dimension“和Layer右面框中的“Size /Speed”里面可以更改图片大小，改时注意后面的单位是可以选择的。
