船舶重要构件结构图

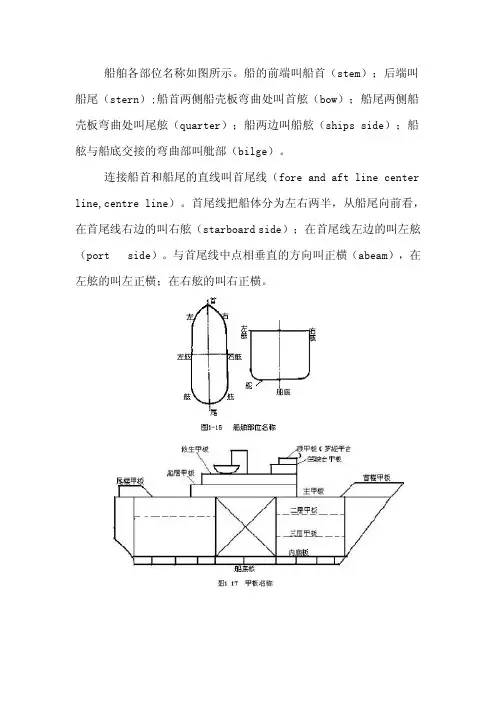

船舶主要构件结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船舶主要构件结构图

船舶主要构件结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船体结构图(课堂PPT)

➢纵骨架式双层底横向构件较少，承担了主要的横向强度，为了保证强度要求尽可能保持连续，当肋板与旁底桁相遇时保持肋板连续，让旁底桁间断并焊接在肋板上；
➢当船底纵骨、内底纵骨与肋板相遇时，在肋板的上下面开孔让其通过。
2020/5/27
双层底结构
纵骨架式双层底与横骨架式双层底的主要区别： ➢纵骨架式双层底结构中，在内底板下和船底板上布置有大量的纵骨，这些纵骨与船底纵桁一起承担总纵强度和局部强度，可减少船底板厚度； ➢纵骨架式双层底，每隔3-4档肋位布置一道主肋板，而在主肋板之间不设框架肋板。
2020/5/27
船舶结构形式
（3）混合骨架式船舶纵横混合骨架船体结构是指在主船体中的一部分结构采用纵骨架式而另一部分结构则采用横骨架式。通常船中部位的强力甲板和船底结构因所受的总纵弯矩大，采用纵骨架式，而下甲板、舷侧及在受总纵弯矩较小，建造施工不便和波浪冲击力较大的首、尾部位则采用横骨架式。混合骨架式综合了上述两种骨架形式的优点，因此，既保证了总纵强度，又有较好的横向强度。同时，这种骨架形式也减轻了结构质量，简化施工工艺，并充分利用了舱容和方便装卸。但在纵横构件交叉处结构的连续性较差，在连接节点处容易产生较大的应力集中。
2020/5/27
双层底结构
二．双层底结构三．双层底结构，是指由船底板，内底板，舭列板及其骨
架组成的底部结构。 1. 横骨架式双层底结构的骨架构件
实肋板
2. 肋板水密肋板
2020/5/27
组合肋板
横骨架式双层底
2020/5/27
横骨架式双层底
2. 舭肘板中底桁（中桁材）
3. 底纵桁旁底桁（旁桁材）
2020/5/27
第二节船体结构形式

船体装配识图

分段横向位置代码分段数量顺序代码分段层次代码分段构造代码结构区域代码
⑵. 构区域代码区域名称货舱区域前部货舱后部货舱机舱区域首部区域尾部区域尾部上层建筑上层建筑区域中部上层建筑首部上层建筑 ⑶. 分段构造代码构造名称底部分段边底分段舷侧分段代码 B（BOTTOM） W（WING BTM） S（SIDE）代码 H（CARGO HOLD） C（CARGO HOLD） E（ENGING ROOM） F（FORE PART） A（AFT PART） P（POOP） B（BRIDGE） R（FORECASTLE）
⑹. 分段横向位置代码横向位置名称左中右代码 P（PORT SIDE） C（CENTRE） S（STARBOARD）
⑺. 特殊分段代码构造名称尾柱分段首柱分段烟囱分段舷墙分段舭龙骨分段舱口围板分段独立甲板室分段护舷木分段代码 SF（STERN FRAME） SM（STEM） FU（FUNNEL） BU（BULWALK） BK（BILGE KEEL） HC（HATCH COAMING） DH（DECK HOUSE） FD（FENGER）
⑶. 根据外板展开图可以了解的内容： 1）了解外板的排列与尺寸； 2）了解外板上开口与加强复板的位置和大小； 3）了解外板分舱标记、载重标记等装载位置。
2. 纵剖面图 ⑴. 示例
⑵. 根据纵剖面图可以了解的内容： 1）纵桁材、纵龙骨、甲板纵桁、舷侧纵桁、纵舱壁及其扶强材的结构形式、大小与其它构件的连接方式。 2）舱口和货舱口的纵向围板和支柱的位置和结构形式及其大小。
子不用数字标明的放样余量和装配切割余量，仍按照上述常规工艺符号。 ⑻. ⑼. 3 刨边符号。刨边正作后，加 3mm(数字标明)焊接收缩值。

船体结构的辨识—船体主要结构图与总布置图

02. 总布置图的组成
4)舱底平面图
对双层底部分：表示双层底上面的舱室、设备布置的情况以及双层底窨内液舱布置情况；对单层底部分：表示船底构件上方舱室、设备的布置。
02. 总布置图的组成
5)主要尺度和技术数据
包括：最大长度、垂线间长、型宽、型深、设计吃水、排水量、载货量或载客量、主机功率、主机转数、航速、船员定额、续航力以及甲板高度等。
02.外板展开图
2)外板的编号
a）列板号码
位于基线的平板龙骨称为K行板，与其相邻的船底列板为A行板，再次的为B行板，依次类推。但i、o、 q不用与列板编号。用P、S表示左右舷。
b）钢板序号
钢板序号可以从船首排起，也可以从船尾排起，以阿拉伯数字表示
03.横剖面图
包括中横剖面图(midship transverse cross-section plan)，机舱处横剖面图 (engine-room transverse cross-section plan)及货舱口处横剖面图(cargo hatch transverse crosssection plan)。
1)右舷侧视图
包括：全船的侧视概貌、主船体内部舱室划分情况、船舶设备的布置情况。
02. 总布置图的组成
2)货舱正视横剖面图
包括：货舱、船底及舷侧的布置形式、上层建筑布置形式与层高等内容。
02. 总布置图的组成
3)各层甲板与平台平面图
•每一舱室、门、舷窗、通道、扶梯等的具体位置。 •各种设备、家具、用具等具体位置。
04.舱壁图
图上注有舱壁板的排列和厚度，扶强材及其肘板的尺度和水平桁材的尺度。
船舶总布置图
目录
01 总布置图的作用 02 总布置图的组成

船体主要构件结构图

船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船体的基本结构

船体的基本结构
船体由甲板、侧板、底板、龙骨、旁龙骨、龙筋、肋骨、船首柱、船尾柱等构件组成。

实际船舶的船体结构是十分复杂的，而舰船模型的船体结构简单。

舰船模型船体结构参照下图
龙骨龙骨是在船体的基底中央连接船首柱和船尾柱的一个纵向构件。

它主要承受船体的纵向弯曲力矩，制作舰船模型时要选择木纹挺直、没有节子的长方形截面松木条制作。

旁龙骨旁龙骨是在龙骨两侧的纵向构件。

它承受部分纵向弯曲力矩，并且提高船体承受外力的强度。

舰船的旁龙骨常用长方形截面松木条制作。

肋骨肋骨是船体内的横向构件。

它承受横向水压力，保持船体的几何形状。

舰船模型的肋骨常用三合板制作。

龙筋龙筋是船体两侧的纵向构件。

它和肋骨一起形成网状结构，以便固定船侧板，并能增大船体的结构强度。

舰船模型的龙筋通常也由长方形的松木条制作。

船壳板船壳板包括船侧板和船底板。

船体的几何形状是由船壳板的形状决定的。

船体承受的纵向弯曲力、水压力、波浪冲击力等各种外力首先作用在船壳板上。

舰船模型的船壳板可以用松木条、松木板拼接粘结而成。

舭龙骨有些船体还装有舭龙骨，它是装在船侧和船底交界的一种纵向构件。

它能减弱船舶在波浪中航行时的摇摆现象。

舰船模型的舭龙骨可以用厚0.5～1毫米的铜片或铁片制作。

船首柱和船尾柱船首柱和船尾柱分别安装在船体的首端和尾部，下面同龙骨连接，它们能增强船体承受波浪冲击力和水压力，还能承受纵向碰撞和螺旋桨工作时的震动。

船舶主要部位结构图

船舶主要部位结构图船舶部位名称船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line, centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（b ridge deck）、救生艇甲板（life-boat deck）、等等在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween dec k），也叫二层舱或二层柜。

看来这是以前设计的船，现在的船机舱基本在尾部。

中机型的效率不太好。

船舶部位、尺度和标志一、船舶各部位及舱室名称有关概念船首(head)：船的前端部位。

船体主要构件结构图

船体结构图船舶各部位名称如图所示。

船的前端叫船首（stem）；后端叫船尾（stern）;船首两侧船壳板弯曲处叫首舷（bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷（ships side）；船舷与船底交接的弯曲部叫舭部（bilge）。

连接船首和船尾的直线叫首尾线（fore and aft line center line,centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷（starboard side）；在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横（abeam），在左舷的叫左正横；在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板。

少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck）。

主甲板把船分为上下两部分，在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的。

如驾驶台甲板（bridge deck）、救生艇甲板（life-boat deck）、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船舶主要构件结构图

船舶主要构件构造图船舶各部位名称如下图。

船的前端叫船首〔stem〕；后端叫船尾〔stern〕;船首两侧船壳板弯曲处叫首舷〔bow〕；船尾两侧船壳板弯曲处叫尾舷〔quarter〕；船两边叫船舷〔ships side〕；船舷与船底交接的弯曲部叫舭部〔bilge〕。

连接船首和船尾的直线叫首尾线〔fore and aft line center line,centre line〕。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷〔starboard side〕；在首尾线左边的叫左舷〔port side〕。

与首尾线中点相垂直的方向叫正横〔abeam〕，在左舷的叫左正横；在右舷的叫右正横。

船体程度方向布置的钢板称为甲板，船体被甲板分为上下假设干层。

最上一层船首尾的统长甲板称上甲板〔upper deck〕。

这层甲板假如所有开口都能封密并保证水密，那么这层甲板又可称主甲板〔main deck〕,在丈量时又称为量吨甲板少数远洋船舶在主甲板上还有一层贯穿船首尾的上甲板，由于其开口不能保证水密，所以只能叫遮蔽甲板〔shelter deck〕。

主甲板把船分为上下两局部，在主甲板以上的局部统称为上层建筑；主甲板以下局部叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用处来命名的。

如驾驶台甲板〔bridge deck〕、救生艇甲板〔life-boat deck〕、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用处或所在部位而命名，如图1-18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱〔tween deck〕，也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型。

所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。

船体主要构件结构图

船体结构图船舶各部位名称如图所示。

船的前端叫船首(stem）；后端叫船尾（stern)；船首两侧船壳板弯曲处叫首舷(bow）；船尾两侧船壳板弯曲处叫尾舷（quarter）；船两边叫船舷(ships side）；船舷与船底交接的弯曲部叫舭部（bilge）.连接船首和船尾的直线叫首尾线（fore and aft line center line，centre line）。

首尾线把船体分为左右两半，从船尾向前看，在首尾线右边的叫右舷(starboard side）;在首尾线左边的叫左舷（port side）。

与首尾线中点相垂直的方向叫正横(abeam)，在左舷的叫左正横;在右舷的叫右正横。

船体水平方向布置的钢板称为甲板，船体被甲板分为上下若干层。

最上一层船首尾的统长甲板称上甲板（upper deck）。

这层甲板如果所有开口都能封密并保证水密，则这层甲板又可称主甲板（main deck）,在丈量时又称为量吨甲板.少数远洋船舶在主甲板上还有一层贯通船首尾的上甲板,由于其开口不能保证水密，所以只能叫遮蔽甲板（shelter deck)。

主甲板把船分为上下两部分,在主甲板以上的部分统称为上层建筑；主甲板以下部分叫主船体。

在主甲板以下的各层统长甲板，从上到下依次叫二层甲板、三层甲板等等。

在主甲板以上均为短段甲板，习惯上是按照该层甲板的舱室名称或用途来命名的.如驾驶台甲板（bridge deck）、救生艇甲板(life-boat deck)、等等。

在主船体内，根据需要用横向舱壁分隔成很多大小不同的舱室，这些舱室都按照各自的用途或所在部位而命名，如图1—18所示，从首到尾分别叫首尖舱、锚链舱、货舱、机舱、尾尖舱和压载舱等。

在货舱中两层甲板之间所形成的舱间称甲板间舱（tween deck），也叫二层舱或二层柜。

上层建筑分船楼和甲板室两大类型.所谓船楼是指两侧都延伸至船舷或很接近船舷的上层建筑；甲板室是指两侧不接近舷边的上层建筑。
