MCNP程序在实验核物理中的应用
MCNP计算三个实例
MCNP计算的应用领域
01
02
03
核反应堆设计
MCNP可用于模拟核反应 堆中子扩散、燃料棒性能 等，为反应堆设计提供支 持。
核安全评估
MCNP可用于评估核设施 的安全性，预测事故后果， 为安全决策提供依据。
放射化学研究
MCNP可用于研究放射性 物质的衰变、化学反应等 过程，为放射化学研究提 供支持。
MCNP广泛用于核工程、核安全、放射化学等领 域。
MCNP计算的特点
高度模块化
MCNP程序由多个模块组成，每 个模块可以独立运行，方便用户 根据需要进行修改和扩展。
精确度高
MCNP采用概率论方法模拟粒子 运动，能够较为准确地模拟复杂 核反应过程。
适用范围广
MCNP可以模拟不同类型粒子在 各种物质中的传输和相互作用， 具有广泛的适用性。
01
设置粒子的初始位置、速度、能量等参数，以及各区域的边界
条件（如反射、透射等）。
技巧
02
根据实际需求选择合适的初始条件和边界条件，以模拟真实的
粒子输运过程。
注意事项
03
确保初始条件和边界条件的设置合理且准确，避免对计算结果
产生负面影响。
计算结果分析
步骤
对MCNP计算结果进行后处理和分析，提取有用的信息，如粒 子分布、能量损失等。
放射性废物处理
MCNP在放射性废物处理领域也有广泛应用，通 过模拟放射性废物的衰变、迁移和扩散等过程， 为废物处理和处置提供科学依据。
武器物理模拟
MCNP也被用于武器物理模拟，如核爆炸、中子 武器和裂变武器等。通术支持。
医学放射治疗
• 智能化与自动化：随着人工智能和机器学习技术的发展，MCNP的智能化和 自动化也是未来的一个重要方向。通过引入人工智能和机器学习技术，可以实 现MCNP计算的自动化和智能化，提高计算效率和精度。
MCNP(3B)说明书(下)
第三章
3.1 界面的粒子通量密度与流密度…………………………………………………………...27 3.2 平均通量密度记数………………………………………………………………………...28 3.3 栅元中的能量沉积记数…………………………………………………………………...28 3.4 探测器通量………………………………………………………………………………...29 3.4.1 点探测器………………………………………………………………………………..30 3.4.2 OMCFE 探测器………………………………………………………………………...32 3.4.3 环探测器………………………………………………………………………………..33
参考资料………………………………………………………………………………………...54
iii
第一章
几何描述与处理
MCNP 能够处理任意的三维几何结构问题，各栅元可用笛卡尔坐标系下的一阶、二阶 曲面及某些特殊的四阶曲面（如椭圆环曲面）所界定。笛卡尔坐标系由用户随意定义，但一 般都采用右手系。而且，对于轴对称系统，常取 Z 轴作对称轴（并非必须） 。
i
目
第一章
录
几何描述与处理………………………………………………………………….…1
1.l 栅元(Cell)…………………………………………………………………………………...l 1.1.1 用“交”运算定义栅元…………………………………………………………………2 1.1.2 用“联”运算定义栅元…………………………………………………………………2 1.1.3 用“余”运算定义栅元………………………………………………………………….3 1.2 曲面(Surface)………………………………………………………………………………5 1.2.1 虚设曲面…..………….………………………………………………………………….6 l.2.2 反射曲面………………………………………………………………………………….6 1.2.3 曲面的描述方法…………………………………………………………………………7 1.3 粒子飞行轨线的计算……………………………………………………………………...7 1.4 体积与面积的计算………………………………………………………………………...8 1.4.1 对称体积与面积的计算…………………………………………………………………8 1.4.2 不可计算的体积与面积………………………………………………………………..10 1.4.3 非对称的体积、 面积之随机估计………………………………………………………10
中子活化瞬发伽马分析的MCNP模拟研究
在本工作中，采用MCNP5程序和ENDF/B6数 据库进行了锎源中子活化瞬发伽马分析的模拟 计算，给出了所配制样品中Fe、S元素的特征 谱，并与实验进行了对比分析。
计算模型
实验装置由252Cf中子源、聚乙烯、样品、NaI 探测器等构成。
计算程序采用MCNP5程序，截面数据使用 ENDF/B6库数据。装置的尺寸数据取用了实 验中所用数据。
1.00E-009
5.00E-010
0
100
200
300
400
500
600
S质量/g
由图可以看出，当样品中的S含量增加时，特征 峰计数近似成线性增加，这表明通过S元素特征 峰的定量分析，根据这种成分和特征峰计数之 间的线性关系，能够对应给出S含量数据。
样品中含2%的S元素时的γ能谱
1E-4
1E-5
2015年8月——合肥会议
中子活化瞬发伽马分析的 MCNP模拟研究
报告人：朱传新
中物院 核物理与化学研究所
提要
引言 计算模型 结果与讨论 结论
引言
中子活化瞬发伽马分析在煤质成分检测、水泥成分分 析等物料分析中，是一种重要的分析手段。
Carlos等科学家采用MCNP程序对于水泥生料密度和 水分进行PGNAA系统的伽马计数率修正以及进行系 统的刻度工作。
明：两种不同的中子能谱描述方式，对于中子 活化瞬发伽马分析的MCNP理论计算而言，其 影响可以忽略，对于8MeV以上的能谱 Maxwell分布谱模拟效果更好，建议使用 Maxwell分布谱对252Cf中子源谱描述来模拟计 算。
（1）对于2MeV以下区域，计算值与实验值的 差异在10%左右，吻合较好。
（2）对全谱总数比较来看，计算值与实验值 的差异在6%左右。
核科学与工程专业课程设计
课程设计
一．设计任务书：
1．设计目的
a.掌握粒子输运模拟的基本原理；
b.掌握蒙特卡罗程序MCNP的使用方法
2.设计任务
a.利用MCNP程序建立栅元计算模型，并计算不同水铀比、硼浓度及燃料富集度时栅元的 ；
b.利用MCNP程序建立组件计算模型，并计算不同可燃毒物布置下组件 ；
kcode 5000 1.0 50 300
ksrc 0 0 0
3.1.2不同水铀比时栅元的
1.水铀比的定义：慢化剂和燃料的体积比VH2O/VUO2。在这次课程设计中，我们采用让燃料的2.体积保持不变，通过改变栅元的大小来改变水的体积从而得到不同的水铀比。
3.变量实现：VH2O/VUO2=（D2-πr12）/πr22
*10 px -0.65
*11 px 0.65
*12 py -0.65
*13 y 0.65
*14 pz 1.0
*15 pz -1.0
m1 92235 0.03 92238 0.97 8016 2
m2 40000 1.0
m3 1001 2 8016 1
mt3 lwtr.01
c page 756 in C700.PDF
2.数据记录：
表2
3.数据处理：
利用数据，在origin中画图，图形如下所示：
图2
4.结论：
随着硼浓度的增加， 依次递减。这是由于硼是中子吸收体，硼浓度越高，对于中子的吸收能力越强，与核燃料发生裂变反应的热中子减少，导致 减小。
3.1.3.不同燃料富集度时栅元的
1.变量实现：
燃料的富集度是指U235/U235+U238,因而在程序的“92235 0.03 92238 0.97 8016 2”，通过改变92235和92238的比例即可。

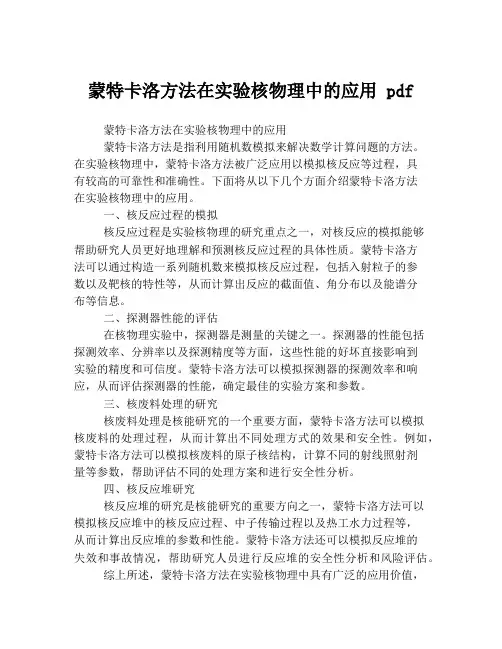

蒙特卡洛方法在实验核物理中的应用 pdf
