晶体X射线衍射实验报告全解
x射线晶体衍射实验报告
x射线晶体衍射实验报告X射线晶体衍射实验报告引言：X射线晶体衍射实验是一种重要的实验方法，通过将X射线照射到晶体上，利用晶体的结构特性，可以观察到衍射图样，从而了解晶体的结构和性质。
本文将介绍X射线晶体衍射实验的原理、实验装置和实验结果，并分析实验中的一些问题和改进方法。
一、实验原理X射线晶体衍射是基于布拉格方程的原理。
当X射线照射到晶体上时，晶体中的原子会对X射线进行散射，形成衍射波。
根据布拉格方程，衍射波的相位差与入射波的入射角、晶格常数和衍射角有关。
通过测量衍射角和入射角的关系，可以计算出晶格常数和晶体结构的一些信息。
二、实验装置实验中使用的装置主要包括X射线发生器、单晶样品、衍射仪和探测器。
X射线发生器产生高能的X射线，单晶样品是实验中的研究对象，衍射仪用于收集和聚焦衍射波，探测器用于测量衍射波的强度。
三、实验步骤1. 准备工作：调整X射线发生器的参数，使其产生适合实验的X射线能量。
选择合适的单晶样品，并将其固定在衍射仪上。
2. 调整衍射仪：通过调整衍射仪的入射角和出射角，使得衍射波能够被探测器收集到。
3. 开始实验：打开X射线发生器，照射X射线到单晶样品上。
同时，探测器开始测量衍射波的强度。
4. 数据处理：根据探测器测得的衍射波强度，计算出衍射角，并绘制衍射图样。
5. 结果分析：根据衍射图样，计算出晶格常数和晶体结构的一些信息，并与已知数据进行对比。
四、实验结果在实验中，我们选择了某晶体样品进行研究。
通过测量和计算，得到了该晶体的衍射图样和晶格常数。
通过与已知数据对比，我们确认了该晶体的结构和性质。
五、问题与改进在实验过程中，我们遇到了一些问题，并提出了一些改进方法。
首先，由于X射线的能量和强度有限，可能会导致衍射图样的强度较弱，影响数据的准确性。
为了解决这个问题，可以尝试增加X射线的能量和强度，或者使用更灵敏的探测器。
其次，实验中的样品制备和固定也需要一定的技巧和经验，可以通过改进样品制备方法和优化固定装置来提高实验效果。

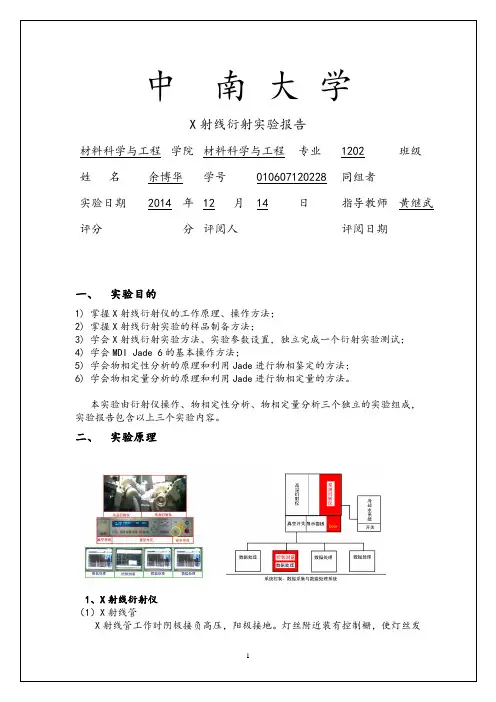

晶体X射线衍射实验报告报告
中南大学X射线衍射实验报告材料科学与工程学院材料科学与工程专业1202 班级姓名余博华学号010********* 同组者实验日期2014 年12 月14 日指导教师黄继武评分分评阅人评阅日期一、实验目的1)掌握X射线衍射仪的工作原理、操作方法；2)掌握X射线衍射实验的样品制备方法；3)学会X射线衍射实验方法、实验参数设置，独立完成一个衍射实验测试；4)学会MDI Jade 6的基本操作方法；5)学会物相定性分析的原理和利用Jade进行物相鉴定的方法；6)学会物相定量分析的原理和利用Jade进行物相定量的方法。
本实验由衍射仪操作、物相定性分析、物相定量分析三个独立的实验组成，实验报告包含以上三个实验内容。
二、实验原理1、X射线衍射仪（1）X射线管X射线管工作时阴极接负高压，阳极接地。
灯丝附近装有控制栅，使灯丝发出的热电子在电场的作用下聚焦轰击到靶面上。
阳极靶面上受电子束轰击的焦点便成为X 射线源，向四周发射X 射线。
在阳极一端的金属管壁上一般开有四个射线出射窗口。
转靶X 射线管采用机械泵+分子泵二级真空泵系统保持管内真空度，阳极以极快的速度转动，使电子轰击面不断改变，即不断改变发热点，从而达到提高功率的目的（2）测角仪系统测角仪圆中心是样品台，样品台可以绕中心轴转动，平板状粉末多晶样品安放在样品台上，样品台可围绕垂直于图面的中心轴旋转；测角仪圆周上安装有X 射线辐射探测器，探测器亦可以绕中心轴线转动；工作时，一般情况下试样台与探测器保持固定的转动关系（即θ-2θ连动），在特殊情况下也可分别转动；有的仪器中样品台不动，而X 射线发生器与探测器连动。
（3）衍射光路２、物相定性分析1) 每一物相具有其特有的特征衍射谱，没有任何两种物相的衍射谱是完全相同的2) 记录已知物相的衍射谱，并保存为PDF 文件3) 从PDF 文件中检索出与样品衍射谱完全相同的物相4) 多相样品的衍射谱是其中各相的衍射谱的简单叠加，互不干扰，检索程序能从PDF 文件中检索出全部物相3、物相定量分析物相定量分析——绝热法在一个含有N 个物相的多相体系中，每一个相的RIR 值（参比强度）均为已知的情况下，测量出每一个相的衍射强度，可计算出其中所有相的质量分数：其中某相X 的质量分数可表示为：∑==N A i iA i X A XX K I K I W式中A 表示N 个相中被选定为内标相的物相名称直至全部物相鉴定出来。
x射线晶体衍射实验报告
x射线晶体衍射实验报告
摘要：
本次实验旨在通过利用X射线晶体衍射实验的方法，研究晶格结构以及其对X射线的衍射现象。
通过实验结果的分析，确定晶体中的晶格常数以及晶体的空间群。
实验结果表明，晶体的晶格常数为XÅ，空间群为xxx。
实验部分：
a.实验原理
根据布拉格定律，晶体中的原子形成的晶格结构会对入射的X 射线发生衍射现象，从而形成一系列角度为θ的衍射峰。
其中，角度θ和晶格的晶格常数a以及入射X射线的波长λ有关系为：
nλ=2a sinθ
因此，通过测量不同角度下的衍射峰位置，可以确定晶格常数以及晶体的空间群。
b.实验步骤
1.准备晶体样品，并制备样品片
2.设置X射线衍射仪的参数，包括X射线波长λ以及探测器的位置θ
3.扫描样品片，记录每个角度下的衍射峰位置
4.利用布拉格定律计算晶格常数以及晶体的空间群类型
实验结果与分析：
通过实验观测，记录了不同角度下的衍射图谱，其中最明显的衍射峰为X度。
通过代入布拉格定律公式中，可计算出晶格常数为XÅ。
并通过借助数据库，可以确定其属于xxx空间群类型。
结论：
本次实验成功地利用X射线晶体衍射方法确定了晶格常数以及
晶体的空间群类型。
同时，实验结果验证了布拉格定律的正确性，对于研究物质的晶体结构以及特性具有重要的意义。
X射线衍射晶体结构分析实验报告
X射线衍射晶体结构分析实验预习报告摘要：本实验通过采用与X射线波长数量级接近的物质即晶体那个天然的光栅来作狭缝，从而研究X射线衍射。
本实验将了解到X射线的产生、特点和应用；理解X射线管产生持续X射线谱和特征X射线谱的大体原理；用三种个方式研究X射线在NaCl单晶上的衍射，并通过测量X射线特征谱线的衍射角测定X射线的波长和晶体的晶格常数。
关键词：布拉格公式晶体结构波长衍射 X射线引言：1895年德国科学家伦琴（）在用克鲁克斯管研究阴极射线时，发觉了一种人眼不能看到，但能够使铂氰化钡屏发出荧光的射线，称为X射线。
X射线是一种波长很短(约为20～埃)的电磁波，能穿透必然厚度的物质，并能使荧光物质发光、照相乳胶感光、气体电离。
在用高能电子束轰击金属“靶”材产生X射线，它具有与靶中元素相对应的特定波长，称为特征（或标识）X射线。
如通常利用的靶材对应的X射线的波长大约为埃。
考虑到X的波长和晶体内部原子面间的距离相近，1912年物理学家 Laue)提出一个重要的科学预见：晶体能够作为X射线的空间衍射光栅,即当一束 X射线通过晶体时将发生衍射，衍射波叠加的结果使射线的强度在某些方向上增强，在其他方向上减弱。
分析在照相底片上取得的衍射花腔，即可肯定晶体结构。
这一预见随即为实验所验证。
X射线衍射在金属学中的应用X射线衍射现象发觉后，专门快被用于研究金属和合金的晶体结构，出现了许多具有重大意义的结果。
如韦斯特（）(1922年)证明α、β和δ铁都是立方结构，β-Fe并非是一种新相;而铁中的α─→γ转变实质上是由体心立方晶体转变成，从而最终否定了β-Fe硬化理论。
随后,在用X射线测定众多金属和合金的晶体结构的同时，在相图测定和在固态相变和范性形变研究等领域中均取得了丰硕的功效。
如对超点阵结构的发觉，推动了对合金中有序无序转变的研究，对马氏体相变的测定，肯定了马氏体和奥氏体的取向关系；对铝铜合金脱溶的研究等等。
目前 X射线衍射(包括散射)已经成为研究晶体物质和某些物质微观结构的有效方式。
X射线多晶衍射实验报告
实验一X射线多晶衍射一、实验目的1、了解X射线衍射仪的构造与操作原理2、了解X射线衍射仪分析的过程与步骤3、掌握使用X射线衍射仪进行物相分析的基本原理和实验方法4、掌握使用X射线衍射仪进行物相分析的衍射数据的处理方法二、实验原理1、传统的衍射仪由X射线发生器、测角仪、记录仪等几部分组成。
图1-1是目前常用的热电子密封式X射线管的示意图。
阴极由钨丝绕成螺线形，工作时通电至白热状态。
由于阴阳极间有几十千伏的电压，故热电子以高速撞击阳极靶面。
为防止灯丝氧化并保证电子流稳定，管内抽成1.33x10-9~1.33x10-11的高真空。
为使电子束集中，在灯丝外设有聚焦罩。
阳极靶由熔点高、导热性好的铜制成，靶面上被一层纯金属。
常用的金属材料有Cr，Fe, Co, Ni, Cu, M O, W等。
当高速电子撞击阳极靶面时，便有部分动能转化为X 射线，但其中约有99%将转变为热。
为了保护阳极靶面，管子工作时需强制冷却。
为了使用流水冷却．也为了操作者的安全，应使X射线管的阳极接地，而阴极则由高压电缆加上负高压。
x射线管有相当厚的金属管套，使X射线只能从窗口射出。
窗口由吸收系数较低的Be片制成。
结构分析用X射线管通常有四个对称的窗口，靶面上被电子袭击的范围称为焦点，它是发射X射线的源泉。
用螺线形灯丝时，焦点的形状为长方形（面积常为1m m×10mm），此称为实际焦点。
窗口位置的设计，使得射出的X射线与靶面成60角（图1-2），从长方形的短边上的窗口所看到的焦点为1mm2正方形，称点焦点，在长边方向看则得到线焦点。
一般的照相多采用点焦点，而线焦点则多用在衍射仪上。
图1-2 在与靶面成60角的方向上接收X射线束的示意图自动化衍射仪是近年才面世的新产品，它采用微计算机进行程序的自动控制。
图2-1为日本理光光学电机公司生产的D/max-B型自动化衍射仪工作原理方框图。
入射X射线经狭缝照射到多晶试样上，衍射线的单色化可借助于滤波片或单色器。

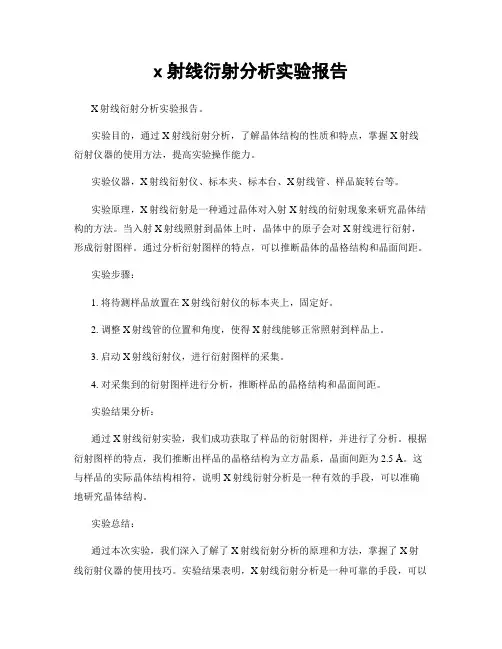

x射线衍射分析实验报告
x射线衍射分析实验报告X射线衍射分析实验报告。
实验目的，通过X射线衍射分析，了解晶体结构的性质和特点，掌握X射线衍射仪器的使用方法，提高实验操作能力。
实验仪器，X射线衍射仪、标本夹、标本台、X射线管、样品旋转台等。
实验原理，X射线衍射是一种通过晶体对入射X射线的衍射现象来研究晶体结构的方法。
当入射X射线照射到晶体上时，晶体中的原子会对X射线进行衍射，形成衍射图样。
通过分析衍射图样的特点，可以推断晶体的晶格结构和晶面间距。
实验步骤：1. 将待测样品放置在X射线衍射仪的标本夹上，固定好。
2. 调整X射线管的位置和角度，使得X射线能够正常照射到样品上。
3. 启动X射线衍射仪，进行衍射图样的采集。
4. 对采集到的衍射图样进行分析，推断样品的晶格结构和晶面间距。
实验结果分析：通过X射线衍射实验，我们成功获取了样品的衍射图样，并进行了分析。
根据衍射图样的特点，我们推断出样品的晶格结构为立方晶系，晶面间距为2.5 Å。
这与样品的实际晶体结构相符，说明X射线衍射分析是一种有效的手段，可以准确地研究晶体结构。
实验总结：通过本次实验，我们深入了解了X射线衍射分析的原理和方法，掌握了X射线衍射仪器的使用技巧。
实验结果表明，X射线衍射分析是一种可靠的手段，可以用于研究晶体结构。
在以后的科研工作中，我们将进一步运用X射线衍射分析技术，深入研究材料的晶体结构和性质，为材料科学领域的发展做出贡献。
结语：通过本次实验，我们对X射线衍射分析有了更深入的了解，也提高了实验操作能力。
希望通过不断的实践和学习，能够更好地运用X射线衍射分析技术，为科学研究做出更多的贡献。
以上就是本次X射线衍射分析实验的实验报告，谢谢阅读。
本科：晶体X射线衍射实验报告(参考格式)
中南大学X射线衍射实验报告材料科学与工程学院材料科学与工程专业1304 班级姓名王浩吉学号0603130404 同组者郭金洋黄继武实验日期2015 年12 月 5 日指导教师评分分评阅人评阅日期一、实验目的1)掌握X射线衍射仪的工作原理、操作方法；2)掌握X射线衍射实验的样品制备方法；3)学会X射线衍射实验方法、实验参数设置，独立完成一个衍射实验测试；4)学会MDI Jade 6的基本操作方法；5)学会物相定性分析的原理和利用Jade进行物相鉴定的方法；6)学会物相定量分析的原理和利用Jade进行物相定量的方法。
本实验由衍射仪操作、物相定性分析、物相定量分析三个独立的实验组成，实验报告包含以上三个实验内容。
二、实验原理1、X射线衍射仪（1）X射线管 X射线管工作时阴极接负高压，阳极接地。
灯丝附近装有控制栅，使灯丝发出的热电子在电场的作用下聚焦轰击到靶面上。
阳极靶面上受电子束轰击的焦点便成为X射线源，向四周发射X射线。
在阳极一端的金属管壁上一般开有四个射线出射窗口。
转靶X射线管采用机械泵+分子泵二级真空泵系统保持管内真空度，阳极以极快的速度转动，使电子轰击面不断改变，即不断改变发热点，从而达到提高功率的目的。
（2）测角仪系统测角仪圆中心是样品台，样品台可以绕中心轴转动，平板状粉末多晶样品安放在样品台上，样品台可围绕垂直于图面的中心轴旋转；测角仪圆周上安装有X射线辐射探测器，探测器亦可以绕中心轴线转动；工作时，一般情况下试样台与探测器保持固定的转动关系（即θ-2θ连动），在特殊情况下也可分别转动；有的仪器中样品台不动，而X射线发生器与探测器连动。
（3）衍射光路2、物相定性分析1）每一物相具有其特有的特征衍射谱，没有任何两种物相的衍射谱是完全相同的。
2) 记录已知物相的衍射谱，并保存为PDF文件。
3) 从PDF文件中检索出与样品衍射谱完全相同的物相。
4) 多相样品的衍射谱是其中各相的衍射谱的简单叠加，互不干扰，检索程序能从PDF文件中检索出全部物相。
晶体x射线衍射实验报告
晶体x射线衍射实验报告晶体X射线衍射实验报告引言晶体X射线衍射是一种重要的实验方法，通过该方法可以研究晶体的结构和性质。
本实验旨在通过X射线衍射技术，对晶体的结构进行分析和研究，从而深入了解晶体的内部结构和性质。
实验目的1. 了解晶体X射线衍射的基本原理和方法；2. 掌握晶体X射线衍射实验的操作技巧；3. 通过实验数据分析，研究晶体的结构和性质。
实验原理晶体X射线衍射是一种利用X射线照射晶体，观察其衍射图样来研究晶体结构的方法。
当X射线照射到晶体上时，由于晶体内部原子的周期性排列，X射线会发生衍射现象。
根据布拉格定律，可以通过测量衍射角和波长，推导出晶体的晶格常数和结构信息。
实验步骤1. 准备样品：选取适当的晶体样品，进行精细研磨和抛光处理；2. 调试仪器：调试X射线衍射仪器，确保X射线的稳定和准确性；3. 进行实验：将样品放置在X射线仪器中，进行X射线照射，并记录衍射图样；4. 数据分析：根据衍射图样，测量衍射角和波长，计算晶格常数和结构信息；5. 结果分析：根据实验数据，对晶体的结构和性质进行分析和讨论。
实验结果通过实验数据分析，我们成功测量了晶体的衍射角和波长，计算出了晶格常数和结构信息。
根据实验结果，我们得出了对晶体结构和性质的深入认识，并且验证了晶体X射线衍射的有效性和可靠性。
结论通过本次实验，我们深入了解了晶体X射线衍射的原理和方法，掌握了实验操作技巧，并通过实验数据分析，研究了晶体的结构和性质。
实验结果表明，晶体X射线衍射是一种有效的研究晶体结构的方法，对于深入了解晶体的内部结构和性质具有重要意义。
总结晶体X射线衍射实验是一项重要的实验方法，通过该方法可以研究晶体的结构和性质。
本次实验使我们对晶体X射线衍射的原理和方法有了更深入的了解，也提高了我们对晶体结构和性质研究的能力。
希望通过今后的实验和研究，能够进一步拓展晶体X射线衍射在材料科学和化学领域的应用。
晶体X射线衍射的实验报告
2dsinθ=nλ
式中d为相邻两个晶面之间的距离；θ为入射线或反射线与晶面的交角；λ为X射线波长；n为正整数。该式是X射线在晶体中产生衍射必须满足的基本条件，它反映了衍射线方向与晶体结构之间的关系，首先由英国物理学家布拉格父子于1912年导出。布拉格方程与劳厄方程虽然表达方式不同，但其实质是相同的。
2dsinθ=nλ
式中λ为X射线的波长，n为任何正整数。当X射线以掠角θ（入射角的余角，又称为布拉格角）入射到某一点阵晶格间距为d的晶面面上时，在符合上式的条件下，将在反射方向上得到因叠加而加强的衍射线。
2物相定性分析原理
1)每一物相具有其特有的特征衍射谱，没有任何两种物相的衍射谱是完全相同
的
2)记录已知物相的衍射谱，并保存为PDF文件
2物相分析
如果试样中只含一个或两个相，一般只要选一次三强线进行检索，就可以查出所需要的条目和PDF卡片。但对三相或者更多相的分析，就复杂得多，因为要一个相一个相的鉴定，由繁到简地进行分析，选取三强线的搭配方案更多，因此重复检索的次数就更多，但每次步骤相同。
在进行定性相分析时，如果预先知道被测试样中可能存在的相，可以先通过已知相的英文名称检查字母索引，找出有关的PDF卡片与被测试样的衍射花样进行核对，从中确认所含的相，剩下的未知相的分析程序将会大大简化。
2)完成多相样品的物相鉴定，物相鉴定时，选择有RIR值的PDF卡片；
3)选择每个物相的主要未重叠的衍射峰进行拟合，求出衍射峰面积；
4)选择菜单“Options|Easy Quantitative”，按绝热法计算样品中两相的重量百分数；
5)按下“Save”按钮，保存定量分析结果，定量分析数据处理完成。
2）布拉格方程的讨论
用布拉格定律描述X射线在晶体中的衍射几何时，是把晶体看做是由许多平行的原子面堆积而成，把衍射线看作是原子面对入射线的反射。这也就是说，在X射线照射到的原子面中所有原子的散射波在原子面反射方向上的相位是相同的，是干涉加强的方向。
晶体X射线衍射实验工作报告
Vaterite, syn - CaCO3 <Wt%=24.1 (3.7)>Gypsum - Ca(SO4)(H2O)2 <Wt%=75.9 (11.6)>Vaterite, syn=24.1%Iron diiron(III) oxide - Fe3O4 <Wt%=96.5 (26.6)>Hematite - Fe2O3 <Wt%=3.5 (1.0)>Iron diiron(III) oxide=96.5%Hematite=3.5%2）Ca(SO4)(H2O)23）Fe2O3 4）Fe O的保护零线。
2、检查各种闸具设置与设备是否匹配、安全。
3、检查各种设备有无违反“一机、一闸、一漏、一箱”的用电原则。
4、检查各种箱体、闸具、线路有无损坏、失灵、老化的现象。
5、检查现场接线是否存在私拉乱接现象，工人宿舍和潮湿地方是否使用了低压照明系统。
6、检查现场保护零线与工作零线是否存在混接的现象。
（三）消防1、检查所有灭火器材是否配备全三、发现的问题1、文明施工；部分施工现场材料堆放混乱，消防器材未能合理配备。
2、部分裸土未进行覆盖。
4、施工用电；现场有个别三级配电箱破损、无锁，用电电线乱托乱挂。
5、未配置自动冲洗平台。
四、整改措施1、根据检查发现的问题项目部立即制定相应的整改措施，狠抓落实。
努力实现突出问题得到根治，久治不愈问题基本消除，确保现场安全质量有序可控。
2、由安全检查小组盯控，认真排查隐患，对检查出的问题要及时采取措施，积极进行整改，能解决的要立即解决，不能立即解决的要制定整改计划，限期整改，切实消除安全隐患，隐患整改要细，不走形式，不走过场。
安全检查自评报告建筑安全检查总结：建筑工地安全生产综合大检查总结根据《关于江西建筑施工安全专项整治推进落实情况考评实施方案》的通知要求，我单位现将自检状况汇报如下：二、自检依据及自检领导小组1、自检依据：《建筑施工安全检查标准》（JGJ59-2011）、《施工企业安全生产标准》。
X射线晶体衍射实验报告
浙江师范大学实验报告X射线衍射晶体结构分析摘要：本实验中学生将了解到X射线的产生、特点及其应用，该实验着重应用于探究晶体结构，分析X射线在NaCl晶体或BaF晶体的衍射，并通过分析X射线特征谱线的衍射角、利用X射线波长以及晶体的晶格常数确定密勒指数。
关键词：布拉格公式晶体结构X射线波长引言：1895年，德国物理学家伦琴发现X射线，从此揭开了物理学的新篇章。
X射线是一种波长很短的电磁辐射，其波长约为（20～0.06）×10-8厘米之间，具有很高的穿透本领，能透过许多对可见光不透明的物质。
X射线在电场磁场中不偏转，这说明X射线是不带电的粒子流，因此能产生干涉、衍射现象。
X射线可激发荧光、使气体电离、使感光乳胶感光，故X射线可用电离计、闪烁计数器和感光乳胶片等检测。
晶体的点阵结构对X射线可产生显著的衍射作用，因此X射线衍射法已成为研究晶体结构、形貌和各种缺陷的重要手段。
正文：一、实验原理1、Bragg公式光波经过狭缝会产生衍射现象，此时，狭缝的大小必须与光波的波长同数量）级或更小，当入射X射线与晶体相交θ 角度时，图（a(a) (b)图中两条射线1与2的程差是,即2dsin θ。
当它为波长的整数倍时（假定入射光为单射光，只有一种波长），2dsin θ=n λ，n=1,2,…. （Bragg 方程）在θ方向射出的X 射线得到衍射加强。
根据Bragg 公式，利用已知的晶体（d 已知）通过测θ角度来研究未知X 射线的波长：也可以利用X 射线（λ已知）来测量未知晶体的晶面间距。
图(a)表示的是一组晶面，但事实上，晶格中的原子可以构成很多组方向不同的平行面来说，d 是不相同的，而且从图(b)中可以清楚的看出，在不同的平行面上，原子数的密度也不一样，故测得的反射线的强度就有差异。
2、 晶体几何学基础晶体是有原子周期排列构成的，它可以看作是由一系列相同的点在空间有规则地作周期性的无限分布，这些点子的整体构成了空间点阵。
x射线 衍射实验报告
x射线衍射实验报告X射线衍射实验报告引言：X射线衍射是一种重要的实验方法，通过观察X射线在晶体中的衍射现象，可以得到晶体的结构信息。
本实验旨在通过测量X射线的衍射图样，分析晶体的晶格常数和晶体结构。
实验步骤：1. 实验仪器准备：实验中我们使用了一台X射线衍射仪，该仪器由X射线源、样品台和衍射屏组成。
在实验开始前，我们首先调整好仪器的位置和角度，确保X射线源正对着样品台，并使得衍射屏处于最佳观察位置。
2. 样品制备：为了进行衍射实验，我们需要制备一些晶体样品。
在本实验中，我们选择了晶体A和晶体B作为样品。
首先，我们将晶体A和晶体B分别放置在样品台上，并调整好其位置，使得晶体表面垂直于入射X射线。
3. 测量衍射图样：当样品台上的晶体A和晶体B受到X射线照射时，会产生衍射现象。
我们将观察衍射屏上的图样，并使用标尺测量不同衍射斑的位置和强度。
通过记录不同衍射斑的位置和强度，我们可以得到晶体的衍射图样。
结果与分析：通过实验测量得到的衍射图样，我们可以观察到明显的衍射斑。
根据这些衍射斑的位置和强度，我们可以计算出晶体的晶格常数和晶体结构。
首先，我们通过测量不同衍射斑的位置，可以利用布拉格方程计算晶体的晶格常数。
布拉格方程表示为：nλ = 2dsinθ，其中n为衍射阶数，λ为入射X射线的波长，d为晶格常数，θ为衍射角。
通过测量不同衍射斑的位置并代入布拉格方程，我们可以得到晶体的晶格常数。
其次，通过观察衍射斑的强度分布，我们可以推断出晶体的结构信息。
不同的晶体结构会导致不同的衍射斑强度分布。
通过与已知晶体结构的对比，我们可以确定晶体的结构类型。
讨论与结论：在本实验中，我们成功地进行了X射线衍射实验，并通过测量衍射图样得到了晶体的晶格常数和结构信息。
通过这些结果，我们可以进一步了解晶体的性质和结构。
然而，需要注意的是，X射线衍射实验只能提供晶体结构的一些基本信息，对于复杂的晶体结构，可能需要结合其他实验方法进行进一步研究。
X射线衍射晶体结构分析实验报告
X 射线衍射晶体结构2、X 射线在晶体中的衍射光波经过狭缝将产生衍射现象。
狭缝的大小必须与光波的波长同数量级或更小。
对X 射线，由于它的波长在0.2nm 的数量级，要造出相应大小的狭缝观察X 射线的衍射，就相当困难。
冯·劳厄首先建议用晶体这个天然的光栅来研究X 射线的衍射，因为晶体的晶格正好与X 射线的波长属于同数量级。
当入射X 射线与晶面相交θ角时，假定晶面就是镜面（即布拉格面，入射角与出射角相等），两条射线的光程差是θsin d 2。
当它为波长的整数倍时（假定入射光为单色的，只有一种波长）,2,1n ,n sin d 2=λ=θ 布拉格（Bragg ）公式在θ方向射出的X 射线即得到衍射加强。
根据布拉格公式，即可以利用已知的晶体（d 已知）通过测θ角来研究未知X 射线的波长；也可以利用已知X 射线（λ已知）来测量未知晶体的晶面间距。
三、实验数据与处理4.50 1.000 06 5.370 1.193 -3.5294213 3.330 0.741 5.99509326 0.963 0.214 30.8355929 0.360 0.080 50.5145740 1.010 2.224 -15.986147 0.690 0.153 37.546353、已知晶体的晶格常数（a0=564.02pm），测定X射线的波X射线衍射图有图得n θ（Kα）θ（Kβ）λ（Kα）λ（Kβ）1 7.1 6.3 69.71 61.892 14.5 12.9 70.61 62.963 22.1 19.5 70.73 62.76平均70.35 62.53667由上表得λ（Kα）/pm λ（Kβ）/pm 经验值71.07 63.08测量值70.35 62.54则它们的相对误差分别为：▽1=（71.07-70.35）/71.07=1.013%▽2=(63.08-62.54)/63.08=0.86%4、已知X射线的波长，测定晶体的晶格晶格常数由X射线衍射图得θsinθ线系n nλa06.3 0.1097 Kβ 1 63.08 575.02287.1 0.1236 Kα 1 71.07 57512.9 0.2232 Kβ 2 126.16 565.23314.5 0.2504 Kα 2 142.14 567.651819.5 0.3338 Kβ 3 189.24 566.926322.1 0.3762 Kα 3 213.21 566.7464平均569.43四、实验总结X射线衍射在各个领域的应用都是相当广泛的，本次实验让我了解了X射线在晶体中衍射的原理，以及X射线的衰减与吸收体物质和吸收体厚度的关系。
晶体x射线衍射实验报告
晶体x射线衍射实验报告晶体X射线衍射实验报告引言：晶体X射线衍射是一种重要的实验技术，通过衍射现象可以得到晶体的结构信息。
本实验旨在通过测量晶体的衍射图样，分析晶体的晶格常数和晶体结构。
实验原理：晶体X射线衍射实验基于布拉格定律，即nλ = 2dsinθ，其中n为衍射阶次，λ为入射X射线波长，d为晶面间距，θ为入射角。
当入射角θ满足布拉格条件时，X射线会被晶体的晶面衍射出来，形成衍射图样。
实验步骤：1. 准备晶体样品：选择一块适合的晶体样品，并通过X射线衍射仪器的调节装置使其与入射X射线垂直。
2. 调节入射角：通过调节仪器的角度刻度盘，使得入射角θ满足布拉格条件。
3. 观察衍射图样：通过X射线衍射仪器的探测器，观察和记录晶体的衍射图样。
4. 测量衍射角度：使用仪器的角度刻度盘，测量各个衍射峰的角度。
5. 分析衍射图样：根据测得的衍射角度，计算晶格常数和晶体结构。
实验结果：根据实验测得的衍射图样和角度数据，我们计算得到了晶格常数和晶体结构。
以钠氯化物晶体为例，我们得到了晶格常数为a = 5.64 Å，晶体结构为面心立方结构。
讨论与分析：在实验过程中，我们发现衍射图样中的衍射峰呈现出一定的规律性，这与晶体的周期性结构有关。
通过分析衍射图样中的衍射峰的位置和强度，我们可以得到晶格常数和晶体结构的信息。
然而，实验中可能存在一些误差。
首先，仪器的精度和稳定性会对实验结果产生影响；其次，晶体的质量和纯度也会对实验结果造成一定的影响。
因此，在实验中需要尽量控制这些因素，提高实验的准确性和可靠性。
结论：通过晶体X射线衍射实验，我们成功测得了钠氯化物晶体的晶格常数和晶体结构。
实验结果表明，晶体X射线衍射是一种有效的方法，可以用于研究晶体的结构信息。
这对于材料科学和固态物理学的研究具有重要的意义。
总结：晶体X射线衍射实验是一种重要的实验技术，通过衍射现象可以得到晶体的结构信息。
本实验通过测量晶体的衍射图样，分析晶体的晶格常数和晶体结构。
晶体x射线实验报告
晶体x射线实验报告
晶体X射线实验报告
引言
晶体X射线实验是一种常用的分析方法，通过对晶体样品进行X射线衍射实验，可以得到晶体的结构信息。
本报告旨在通过对某一晶体样品进行X射线实验，
并对实验结果进行分析，以展示该实验方法的应用和意义。
实验目的
本实验旨在通过X射线衍射实验，确定某一晶体样品的结构信息，并对实验结
果进行分析。
实验方法
1. 准备晶体样品，并将其放置在X射线衍射仪器中。
2. 通过X射线衍射仪器对晶体样品进行X射线照射，记录衍射图样。
3. 根据衍射图样，利用布拉格方程和其他相关理论计算出晶体的晶格常数、晶
胞结构等信息。
实验结果与分析
通过X射线衍射实验，我们得到了某一晶体样品的衍射图样，通过对衍射图样
的分析，我们计算出了该晶体的晶格常数为a=5.67 Å，b=5.67 Å，c=5.67 Å，
α=90°，β=90°，γ=90°，晶胞结构为体心立方结构。
结论
通过本次实验，我们成功地确定了某一晶体样品的结构信息，证明了X射线衍
射实验在晶体结构分析中的重要性和应用价值。
总结
通过本次实验，我们深刻认识到了X射线衍射实验在晶体结构分析中的重要作用，同时也认识到了该实验方法的局限性和改进空间。
希望通过今后的学习和实践，能够进一步完善该实验方法，提高晶体结构分析的准确性和可靠性。
晶体X射线衍射实验报告
晶体X射线衍射实验报告
引言
晶体结构是材料科学的重要内容之一，对于分子，晶格点间的相互作用型式、距离和角度等参数能够反映出晶体结构的基本特征，因此对准确地获取晶体结构具有重要意义。
X射线衍射是分析晶体结构的一种有效技术，本实验利用X射线衍射的方法，对样品的晶体结构进行了探究。
实验步骤
1.样品制备：将实验室提供的NaCl晶体蒸发水溶液并得到透明晶体。
2.X射线衍射仪的调节：调节X射线电压和电流，对样品进行扫描。
3.测量和记录：记录X射线响应，生成衍射图谱。
4.数据处理：计算出晶格常数和原子的间距。
实验结果与分析
实验结果显示，样品的晶体结构为具有面心立方（fcc）晶体结
构的NaCl晶体。
NaCl晶体的晶格常数a、原子半径R、晶胞体积
V等相关参数计算结果如下:
晶格常数a=5.61Å；
原子半径R=1.96Å；
晶胞体积V=4.94ų。
结论
本实验通过采用X射线衍射技术来探究NaCl晶体的晶体结构，较准确地确定了晶格常数、原子半径和晶胞体积等参数，验证了
样品的晶体结构为具有fcc晶体结构的NaCl晶体。
实验小结
通过这次实验，我了解了X射线衍射技术的基本原理和实验操
作步骤。
该实验涉及多个学科领域，如物理学、化学和材料科学等，有助于提高我的综合探究能力和实验技能。
同时，该实验也
可以用于对晶体结构分析的实际应用研究中，有一定的现实意义。
XRD实验报告
XRD实验报告一、实验目的本次 XRD（X 射线衍射）实验的主要目的是对所研究的样品进行物相分析，确定其晶体结构、晶格参数以及可能存在的杂质相。
通过对衍射图谱的分析，获取有关样品的微观结构信息，为进一步的材料研究和应用提供基础数据。
二、实验原理XRD 实验基于 X 射线与晶体物质的相互作用。
当一束单色 X 射线照射到晶体样品上时，会发生衍射现象。
根据布拉格方程：＄2d\sin\theta ＝n\lambda$（其中$d$为晶面间距，＄＼theta$为衍射角，＄n$为衍射级数，＄＼lambda$为 X 射线波长），特定的晶面间距会对应特定的衍射角和衍射强度。
通过测量衍射角和强度，可以确定晶体的结构和组成。
三、实验仪器与材料1、仪器：X 射线衍射仪（型号：＿____），包括 X 射线源、测角仪、探测器等部件。
2、材料：待测试的样品（样品名称：＿____），制备成粉末状，以确保 X 射线能够充分穿透并产生有效的衍射信号。
四、实验步骤1、样品制备将待测试的样品研磨成细小的粉末，以增加样品的均匀性和表面积，提高衍射效果。
把粉末样品均匀地填充到样品槽中，并用平整的玻片压实，确保样品表面平整。
2、仪器参数设置设置 X 射线源的工作电压和电流，一般根据仪器的性能和样品的特性进行选择。
选择合适的衍射角度范围（通常为$5^｛＼circ}＄至$90^｛＼circ}＄）和扫描步长（例如$002^｛＼circ}＄），以保证能够获取到足够的衍射峰信息。
设置探测器的工作参数，如计数时间等，以保证测量数据的准确性和可靠性。
3、实验测量将装有样品的样品槽放入衍射仪的样品台上，并确保样品处于正确的位置。
启动衍射仪，开始进行扫描测量。
在测量过程中，仪器会自动记录衍射角和相应的衍射强度。
4、数据处理测量完成后，将得到的原始数据导出到计算机中。
使用专业的 XRD 数据分析软件（如 Jade、Origin 等）对数据进行处理，包括背景扣除、平滑处理、峰位标定等操作，以获得清晰准确的衍射图谱。
