ARCGIS土地利用现状图教程
利用ArcGIS制作土地利用现状图流程

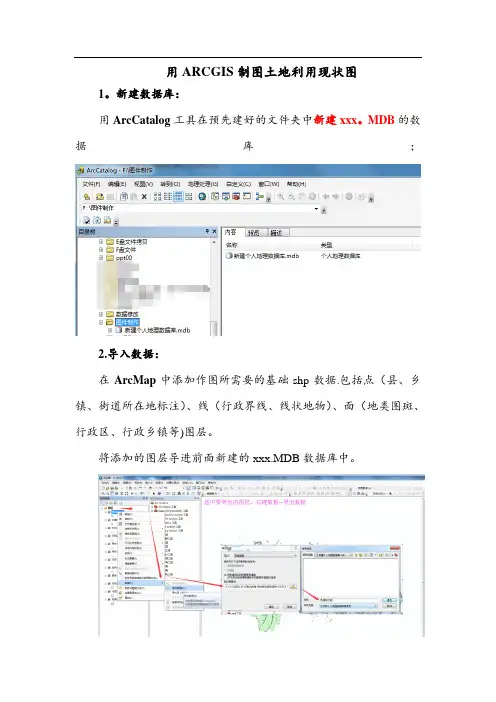

用ARCGIS制图土地利用现状图
1。
新建数据库:
用ArcCatalog工具在预先建好的文件夹中新建xxx。
MDB的数据库;
2.导入数据:
在ArcMap中添加作图所需要的基础shp数据.包括点(县、乡镇、街道所在地标注)、线(行政界线、线状地物)、面(地类图斑、行政区、行政乡镇等)图层。
将添加的图层导进前面新建的xxx.MDB数据库中。
或;在ArcCatalog中选中新建的mdb,右键→导入→要素类多个,将所需数据导入mdb。
3。
添加数据:
将导入数据库数据添加到ArcMap中,内容列表中按照点、线、面顺序依次排列.
4.确定比例尺及图幅大小:
①在ArcMap界面选择视图→数据框属性→数据框→固定比例,按照图件要求确定比例尺,本教程选取1:50000。
②在ArcMap界面选择视图→布局视图→选中数据框→属性,调整位置和大小,使整个数据放在数据框内部;在页面空白处右键→页面和打印设置,按照自定义尺寸将整个数据框放在图纸中,保持左右距离匀称,上下距离要稍宽一点,标注图名及相关作图信息。
5。
符号化:
选中要符号化的图层,右键→属性→符号系统→类别→唯一值→选择要在图中显示的字段→添加所有值→确定。
注:按照图件要求修改图层中各要素的表现形式.
6.图面整饰:
在ArcMap界面选择插入→数据框/标题/文本/比例尺/图例等,按照成图要求,完善相应的图面信息。
输出土地利用现状图
。输出土地利用现状图的操作
第一步:在MAPGIS6.7的界面中,点击输入编辑。
。输出现状图的操作
第二步:点击主菜单【工程输出】
。输出现状图的操作
第三步:再选【文件】——【页面设置】,版面定义下拉菜单中 选择系统自动检测Biblioteka 面,确定。。输出现状图的操作
第四步:点击【光栅输出】菜单,选择生成jepg图像(或其他格式 )。
。输出现状图的操作
第五步:按提示进行即可,分辨率可以根据需要输入,一般100- 300。
第六步:确定、等待。输出的jpg文件在工程文件夹中,文件名与 工程名称一致。
谢 谢!
ArcGIS制作某村土地利用现状图步骤说明
ArcGIS制作某村土地利用现状图作业1.根据坐落单位名称属性选择并提取作图数据(1)将“作图线状地物”、“作图图班”和“村庄”图层加入ARCGIS(右键Layers-Add data),选择相应路径下的文件加载即可。
(2)按属性来提取作图村庄的地类图班、线状地物和村界文件(如图1-4为地类图班的提取过程,线状地物和村界文件的提取的过程同地类图班类似)。
图1 Selection下拉菜单选择Select by Attributes图2 从“ZLDWMC”字段中选择自己村庄的名称图3 导出选中的地类图班图4 设置导出地类图班的存放路径并命名图5 选择相应村庄的线状地物和村界(导出过程同图3和4)2、设置地类图班、线状地物和村界的参数符号(1)制图符号库配置:Customize→Style Manager→Styles→Add Style to List,选择符号库(TDT10142007)的路径。
图6 制图符号库的配置(2)图例设置地类图班:在左侧Layers下选中地类图班,右键单击,选择Properties,打开Layer Properties对话框,点击Symbology→Categories→Value field下拉菜单选择DLMC字段,点击Add All Values,然后注意双击相应图例打开Symbol Selector对话框给每一土地类型配置相应的图例(图7)。
线状地物:在左侧Layers下选中线状地物,右键单击,选择Properties,打开Layer Properties对话框,点击Symbology→Categories→Value field下拉菜单选择DLMC字段,,点击Add All Values,然后注意双击相应图例打开Symbol Selector对话框给每一土地类型配置相应的图例。
村界:双击村界图层的矩形图例框,打开Symbol Selector,点击Editor Symbol,打开Symbol Property Editor对话框,color选择no color,点击outline打开Symbol Selector对话框,选择村界对应的线型(图8)。
利用ArcGIS做一张三调土地利用现状图
利用ArcGIS做一张三调土地利用现状图
首先我们打开arcgis加载进来三调数据,这是镇的数据,现在我们需要村的行政边界。
首先打开属性表添加一个新的字段命名“行政代码”字段属性为文本,文本长度保持默认。
在行政代码列打开字段计算器输入Left(ZLDWDM,12) 这个命令可以提取ZLDWDM的从左数前12位数字,也就是村的行政代码。
地理处理工具调出融合命令,融合字段选择ZLDWDM和ZLDWMC,点击确定后生成新的shp文件,右击打开属性表后看到字段只剩下村名以及村的行政代码。
双击图层调出属性面板,点击符号-编辑符号-掩膜-晕圈,为字体添加白色描边。
点击图层右键找到标注要素,勾选上,然后将图层填充和描边改为无,则标注完成。
如出现标注名称重复,则放置属性改为每个要素放置一个标注。
我们继续对三调数据融合,融合字段选择无,生成新的面要素,填充改为无,描边选择粉红色,然后复制粘贴一个,同样填充为无,描边为颜色稍深的粉红色,则生成一个渐变的晕圈。
下一步我们对三调进行符号化,双击调出属性面板,类别-与形式中符号匹配,选择三调符号库进行匹配,点击匹配样式完成符号化,如下图所示。
之后我们切换到布局视图,点击插入图例,右键转换为图形并取消组,进行排版。
我们插入图例时可以选择图例的列数,然后选择是否有外轮廓的填充背景以及填充图框
点击插入,内图框线,填充浅灰色后作为图框。
点击插入标题以及指北针、比例尺等元素,完成出图。
总结:三调数据融合形成下一级别行政边界,同时融合形成晕线。
对三调进行标注并符号化,插入图例以及图名比例尺及其他要素。
对图框进行排版。
利用Arcgis完成土地利用规划图步骤
一、总体规划图包含文件及属性:工程文件名:XX乡规划图YX (晕线面)DLTB (地类图斑面)YTFQ (用途分区面):在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20,TDYTQLXDM(土地用途区类型代码)字符串3, GZQLX (管制区类型)字符串20,GZQLXDM(管制区类型代码)字符串20。
DLW (道路网面)YTJJSQ (有条件建设区面)与上面一样。
TMSC (透明输出面)DLJX (地类界线)XZQJX (行政区界线)XZDW (现状地物)JBNTBJ (基本农田边界):加BJLX字符串20GZQBJ (管制区边界):BJLX字符串20ZJ (注记)TK (图框点)TK (图框线)TK (图框面)二、按乡镇Arcgis在检查重区导入,修复,打散,检查拓扑错误,检查面积。
1转成shape格式,放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中,点右键,New个人数据库,New数据集导入是高斯克里格的文件,,3导入上面转好的文件,输入名为基本农田保护区,OK。
4打开Arcinfor,添加上面数据库的基本农田保护区。
5 修复:在DMT 中,Feature,Repaire 中,不打钩,OK。
6打散:编辑,全选,打散。
7核对面积:在属性表中,右击面积Sta看总面积记下来,再看Shape-area总面8积,要一模一样,如果不是就合Mapgis核对检查原因。
(如果很特别的掉去就去Mapgis中切割那块,在导入复制进去,其他不用动)9修改拓扑错误:若跳区,按住shift点跳去周围的面,在编辑中选自动生成面,在跳区出点3下要移动点,若属性相同就Merge,保存。
若前面的做不了,就去Mapgis中,把原来那块多切割几次,把整块变成多块后转成shape后,复制进去。
核对面积一样就可以了。
10检查重区:在Catalog数据集中New拓扑关系,重区,是。
11导入人废815中,让拓扑关系处于编辑状态,查看有多少错误,修改。
利用Arcgis完成土地的利用规划图步骤
卢真珍一、总体规划图包含文件及属性:工程文件名:XX乡规划图YX(晕线面)DLTB(地类图斑面)YTFQ(用途分区面):在原地类图斑属性的后面加TDYTQLX(土地用途区类型)字符串20,TDYTQLXDM(土地用途区类型代码)字符串3,GZQLX(管制区类型)字符串20,GZQLXDM(管制区类型代码)字符串20。
DLW(道路网面)YTJJSQ(有条件建设区面)与上面一样。
TMSC(透明输出面)DLJX(地类界线)XZQJX(行政区界线)XZDW(现状地物)JBNTBJ(基本农田边界):加BJLX字符串20GZQBJ(管制区边界):BJLX字符串20ZJ(注记)TK(图框点)TK(图框线)TK(图框面)二、按乡镇Arcgis在检查重区导入,修复,打散,检查拓扑错误,检查面积。
基本农田保护区1转成shape格式,放入建好的文件夹中。
2打开Catalog,在上面建好的文件家中,点右键,New个人数据库,New数据集导入是高斯克里格的文件,0.0001,3导入上面转好的文件,输入名为基本农田保护区,OK。
4打开Arcinfor,添加上面数据库的基本农田保护区。
5修复:在DMT中,Feature,Repaire中,不打钩,OK。
6打散:编辑,全选,打散。
7核对面积:在属性表中,右击面积Sta看总面积记下来,再看Shape-area总面8积,要一模一样,如果不是就合Mapgis核对检查原因。
(如果很特别的掉去就去Mapgis中切割那块,在导入复制进去,其他不用动)9修改拓扑错误:若跳区,按住shift点跳去周围的面,在编辑中选自动生成面,在跳区出点3下要移动点,若属性相同就Merge,保存。
若前面的做不了,就去Mapgis中,把原来那块多切割几次,把整块变成多块后转成shape后,复制进去。
核对面积一样就可以了。
10检查重区:在Catalog数据集中New拓扑关系,重区,是。
11导入Arcgis中,让拓扑关系处于编辑状态,查看有多少错误,修改。
ArcGIS制作某村土地利用现状图步骤说明
ArcGIS制作某村⼟地利⽤现状图步骤说明ArcGIS制作某村⼟地利⽤现状图作业1.根据坐落单位名称属性选择并提取作图数据(1)将“作图线状地物”、“作图图班”和“村庄”图层加⼊ARCGIS(右键Layers-Add data),选择相应路径下的⽂件加载即可。
(2)按属性来提取作图村庄的地类图班、线状地物和村界⽂件(如图1-4为地类图班的提取过程,线状地物和村界⽂件的提取的过程同地类图班类似)。
图1 Selection下拉菜单选择Select by Attributes图2 从“ZLDWMC”字段中选择⾃⼰村庄的名称图3 导出选中的地类图班图4 设置导出地类图班的存放路径并命名图5 选择相应村庄的线状地物和村界(导出过程同图3和4)2、设置地类图班、线状地物和村界的参数符号(1)制图符号库配置:Customize→Style Manager→Styles→Add Style to List,选择符号库(TDT10142007)的路径。
图6 制图符号库的配置(2)图例设置地类图班:在左侧Layers下选中地类图班,右键单击,选择Properties,打开Layer Properties对话框,点击Symbology→Categories→Value field下拉菜单选择DLMC字段,点击Add All Values,然后注意双击相应图例打开Symbol Selector对话框给每⼀⼟地类型配置相应的图例(图7)。
线状地物:在左侧Layers下选中线状地物,右键单击,选择Properties,打开Layer Properties对话框,点击Symbology→Categories→Value field下拉菜单选择DLMC字段,,点击Add All Values,然后注意双击相应图例打开Symbol Selector对话框给每⼀⼟地类型配置相应的图例。
村界:双击村界图层的矩形图例框,打开Symbol Selector,点击Editor Symbol,打开Symbol Property Editor对话框,color选择no color,点击outline打开Symbol Selector对话框,选择村界对应的线型(图8)。
使用Arcgis计算土地利用现状图图斑面积
使用Arcgis计算土地利用现状图图斑面积步骤一、CAD图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域,每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap,打开arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD,打开对话框,Input files选择要转换的.Dwg文件,核桃塔沟土地利用图.dwg,Output StagingGeodatabase可选择默认,或者自己新建文件夹。
然后OK,即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。
三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog,新建面要素在相应文件夹中,新建shapefile文件——选择polygon类型,ok即可新建面要素New_shapefile文件。
③拓扑成面开始编辑New_shapefile,line右键Selection——Select all,点击拓扑工具栏中工具,即可将线拓扑成面。
拓扑检查,将不能拓扑成面的线进行修改,直到所有线都能拓扑成面。
a、细小面积b、线不闭合④属性挂接,原则上GDB数据库中的属性不能直接挂接到面上,通过点属性进行过渡。
a、将属性挂接到点添加点point要素和Txtpro属性表,属性挂接完,打开点属性表检查属性是否已挂接上。
b、将点属性按空间位置挂接到面上,重新生成挂接属性后的面(重命名为00000000000000.shp)四、面积计算①面属性分类按面字段中的txtvalue分类a、将00000000000000.shp按字段txtvalue分类,右键——properties——Symbologyb、将00000000000000.shp按字段txtvalue显示,右键——properties——labelsC、对照cad图进行检查,检查属性是否赋对,若有问题,在编辑状态下,选择错误的面,在属性表中修改代码。
利用ArcGIS制作土地利用现状图流程教案资料
利用A r c G I S制作土地利用现状图流程
用ARCGIS制图土地利用现状图
1.新建数据库:
用ArcCatalog工具在预先建好的文件夹中新建xxx.MDB的数据库;
2.导入数据:
在ArcMap中添加作图所需要的基础shp数据。
包括点(县、乡镇、街道所在地标注)、线(行政界线、线状地物)、面(地类图斑、行政区、行政乡镇等)图层。
将添加的图层导进前面新建的xxx.MDB数据库中。
或;在ArcCatalog中选中新建的mdb,右键→导入→要素类多个,将所需数据导入mdb。
3.添加数据:
将导入数据库数据添加到ArcMap中,内容列表中按照点、线、面顺序依次排列。
4.确定比例尺及图幅大小:
①在ArcMap界面选择视图→数据框属性→数据框→固定比例,按照图件要求确定比例尺,本教程选取1:50000。
②在ArcMap界面选择视图→布局视图→选中数据框→属性,调整位置和大小,使整个数据放在数据框内部;在页面空白处右键→页面和打印设置,按照自定义尺寸将整个数据框放在图纸中,保持左右距离匀称,上下距离要稍宽一点,标注图名及相关作图信息。
5.符号化:
选中要符号化的图层,右键→属性→符号系统→类别→唯一值→选择要在图中显示的字段→添加所有值→确定。
注:按照图件要求修改图层中各要素的表现形式。
6.图面整饰:
在ArcMap界面选择插入→数据框/标题/文本/比例尺/图例等,按照成图要求,完善相应的图面信息。
使用Arcgis计算土地利用现状图图斑面积
使用Arcgis计算土地利用现状图图斑面积步骤一、CAD图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域,每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap,打开arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD,打开对话框,Input files选择要转换的.Dwg文件,核桃塔沟土地利用图.dwg,Output StagingGeodatabase可选择默认,或者自己新建文件夹。
然后OK,即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。
三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog,新建面要素在相应文件夹中,新建shapefile文件——选择polygon类型,ok即可新建面要素New_shapefile文件。
③拓扑成面开始编辑New_shapefile,line右键Selection——Select all,点击拓扑工具栏中工具,即可将线拓扑成面。
拓扑检查,将不能拓扑成面的线进行修改,直到所有线都能拓扑成面。
a、细小面积b、线不闭合④属性挂接,原则上GDB数据库中的属性不能直接挂接到面上,通过点属性进行过渡。
a、将属性挂接到点添加点point要素和Txtpro属性表,属性挂接完,打开点属性表检查属性是否已挂接上。
b、将点属性按空间位置挂接到面上,重新生成挂接属性后的面(重命名为00000000000000.shp)四、面积计算①面属性分类按面字段中的txtvalue分类a、将00000000000000.shp按字段txtvalue分类,右键——properties——Symbologyb、将00000000000000.shp按字段txtvalue显示,右键——properties——labelsC、对照cad图进行检查,检查属性是否赋对,若有问题,在编辑状态下,选择错误的面,在属性表中修改代码。
使用Arcgis计算土地利用现状图图斑面积资料讲解
使用Ar c g i s计算土地利用现状图图斑面积使用Arcgis计算土地利用现状图图斑面积步骤一、 CAD图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域,每个区域内均包含一个地类符号或地类名称二、将.dwg文件导入到Arcgis数据库中打开arcmap,打开arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD,打开对话框,Input files选择要转换的.Dwg文件,核桃塔沟土地利用图.dwg,Output StagingGeodatabase可选择默认,或者自己新建文件夹。
然后OK,即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。
三、地类界线拓扑成面①添加.GDB数据库中的line线要素②打开Catalog,新建面要素在相应文件夹中,新建shapefile文件——选择polygon类型,ok即可新建面要素New_shapefile文件。
③拓扑成面开始编辑New_shapefile,line右键Selection——Select all,点击拓扑工具栏中工具,即可将线拓扑成面。
拓扑检查,将不能拓扑成面的线进行修改,直到所有线都能拓扑成面。
a、细小面积b、线不闭合④属性挂接,原则上GDB数据库中的属性不能直接挂接到面上,通过点属性进行过渡。
a、将属性挂接到点添加点point要素和Txtpro属性表,属性挂接完,打开点属性表检查属性是否已挂接上。
b、将点属性按空间位置挂接到面上,重新生成挂接属性后的面(重命名为00000000000000.shp)四、面积计算①面属性分类按面字段中的txtvalue分类a、将00000000000000.shp按字段txtvalue分类,右键——properties——Symbologyb、将00000000000000.shp按字段txtvalue显示,右键——properties——labelsC、对照cad图进行检查,检查属性是否赋对,若有问题,在编辑状态下,选择错误的面,在属性表中修改代码。
ARCGIS土地利用现状图教程
ARCGIS土地利用现状图教程ArcGIS 10.2英文版土地利用现状图教程前言:ARCGIS作为GIS领域最优秀的软件之一,有必要让17级新成员熟悉其基本操作。
所以本阶段培训的软件为ARCGIS。
机房统一安装的为10.1版本,本教程虽采用10.2编写,但基本操作与10.1一致。
通过本次培训,新成员可熟悉ARCGIS的基本界面和操作。
请大家认真阅读本教程,培养自己的自学能力。
如果教程上没指出而自己又不会解决的,及时讨论或者请教师哥师姐们。
一、建立库文件。
1、首先在自己将要保存数据的磁盘或优盘内建立一个文件夹,名称为自己的班级-姓名,例如:地信142-李鹏。
为了便于后续选择与保存文件,建议大家把制图用的“山东建筑大学.tif”文件拷贝到该文件目录下。
2、建库。
(1)打开ArcCatalog,点击桌面上的“开始->ArcGIS->ArcCatalog”进入ArcCatalog 界面。
(2)在ArcCatalog界面左边的Catalog目录栏中找到Folder Connection,选中Folder Connection,右键选择Connect to Folder,找到自己刚才建立的文件夹并点击确定。
连接到文件夹后,右键单击“文件夹”->New->File Geodatabase,建立一个地理数据库文件命名为你自己的学号。
(3)右击20140113057.gdb->New->Feature Dataset,建立一个要素集,如下图:注意:该数据集一定要建在上一步建立的数据库中。
命名为下划线+自己的学号,如下图,单击“下一步”。
(要素集名称不能以数字开头,只能以下划线或者字母开头。
)在上图中点击“Import”,导入一个空间参考。
在出现的界面中选择提供的“山东建筑大学1”这张影像图作为空间参考。
然后单击“下一步”直到完成。
(4)右键单击刚才建立的要素集,建立两个要素类分别用于存放“点”和“线”数据。
使用Arcgis计算土地利用现状图图斑面积
使用ArCgiS 计算土地利用现状图图斑面积步骤、CAD 图形处理处理原则:所画地类界线与外围范围线能够围成闭合的区域, 每个区 域内均包含一个地类符号或地类名称将.dwg 文件导入到ArCgiS 数据库中ImPQlt from CAD倉 Ras ,ter Io GeOdat i 董 TabLe to (jeodata'D打开 arcmap ,打开睜 AL CToIJlboX+ 曲 AnaIyS i≡ TODIS+ CartograPhy TOOIS-尋 CcInVer Sion ToOIS+ ⑧ FroInt RaEt er1+ 令 FrCml WS+ 督 Metadata1+ 知 TD CAL+ & TQ I C(JVera¢6 l÷ ⅛ T∩ dBASE -⅛ T Q GeCdatabaSeF⅛⅛∙tur⅛ Cla≡≡ t o :吉 Feature Class to 1 尸Import CAE l ⅛τ∏Qti' ImPOrtCoverage karctoolbox 工具箱ArCtoolboX -------- ConVerSion Tools ------------ To GeodatabaSe ---- ImPOrt fromCAD 打开对话框,InPUt files 选择要转换的.Dwg 文件,核桃塔沟 土地利用图.dwg ,OUtPUt Staging GeOdatabaSe可选择默认,或者自己新建文件夹。
然后OK即可将核桃塔沟土地利用图。
dwg文件导入到核桃塔沟土地利用图_lmportCAD1.GDB中InpULit FileS餐Tfi石話M云Gi占芝百真电亍云吕口芷;益云Fi*盂∙"⅛面瑕桃帚构=Etts牡用⅛Γ⅛⅛手I C∖ IU址ui⅛sL雪a⅛圧S^L⅜LiLn⅞^∖⅜d⅛ij⅝isΛE⅜Λ⅛fiAj⅞面t核挑皓润非t⅞fl前用痢J[flφm L∣Z⅛I⅛ GE且Ξp ∆t i. A∣l Raf arencA (IIPti OKAI )ErI EKPlEide C⅛mjnleκ D⅛j⅞et≡ C*ptiOctaIJ匚*G∣BivronrtiiErita」・三、地类界线拓扑成面SDRe CΛDSL ⅛∣—O _rj -⅛■F E 3∙ΓE⅞①添加VZ IGDB数据库中的盘:跻line线要素Ay ⅞②打开Catalog「新建面要素在相应文件夹中,新建ShaPefiIe 文件----- 选择polygon类型,Ok即可新建面要素NeW_ShaPefiIe 文件。
使用Arcgis计算土地利用现状图图斑面积
使用Arcgis计算土地利用现状图图斑面积(miàn jī)步骤一、 CAD图形处理处理原则:所画地类界线与外围范围线能够围成闭合(bì hé)的区域,每个区域内均包含一个地类符号或地类名称二、将.dwg文件(wénjiàn)导入到Arcgis数据库中打开(dǎ kāi)arcmap,打开(dǎ kāi)arctoolbox工具箱Arctoolbox——Conversion Tools——ToGeodatabase——Import fromCAD,打开对话框,Input files选择要转换的.Dwg文件,核桃塔沟土地利用图.dwg,Output Staging Geodatabase可选择默认,或者自己新建文件夹。
然后OK,即可将核桃塔沟土地利用图.dwg文件导入到核桃塔沟土地利用图_ImportCAD1.GDB中。
三、地类界线(jièxiàn)拓扑成面①添加(tiān jiā).GDB数据库中的line线要素(yào sù)②打开(dǎ kāi)Catalog,新建面要素在相应(xiāngyīng)文件夹中,新建shapefile文件——选择polygon类型,ok即可新建面要素New_shapefile文件。
③拓扑(tuò pū)成面开始(kāishǐ)编辑New_shapefile,line右键Selection——Select all,点击(diǎn jī)拓扑工具栏中工具(gōngjù),即可将线拓扑成面。
拓扑检查,将不能拓扑成面的线进行(jìnxíng)修改,直到所有线都能拓扑成面。
a、细小面积b、线不闭合④属性挂接,原则上GDB数据库中的属性不能直接挂接到面上,通过点属性进行过渡。
a、将属性挂接到点添加点point要素和Txtpro属性表,属性挂接完,打开点属性表检查(jiǎnchá)属性是否已挂接上。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
ArcGIS 10.2英文版土地利用现状图教程前言:ARCGIS作为GIS领域最优秀的软件之一,有必要让17级新成员熟悉其基本操作。
所以本阶段培训的软件为ARCGIS。
机房统一安装的为10.1版本,本教程虽采用10.2编写,但基本操作与10.1一致。
通过本次培训,新成员可熟悉ARCGIS的基本界面和操作。
请大家认真阅读本教程,培养自己的自学能力。
如果教程上没指出而自己又不会解决的,及时讨论或者请教师哥师姐们。
一、建立库文件。
1、首先在自己将要保存数据的磁盘或优盘内建立一个文件夹,名称为自己的班级-姓名,例如:地信142-李鹏。
为了便于后续选择与保存文件,建议大家把制图用的“山东建筑大学.tif”文件拷贝到该文件目录下。
2、建库。
(1)打开ArcCatalog,点击桌面上的“开始->ArcGIS->ArcCatalog”进入ArcCatalog界面。
(2)在ArcCatalog界面左边的Catalog目录栏中找到Folder Connection,选中Folder Connection,右键选择Connect to Folder,找到自己刚才建立的文件夹并点击确定。
连接到文件夹后,右键单击“文件夹”->New->File Geodatabase,建立一个地理数据库文件命名为你自己的学号。
(3)右击20140113057.gdb->New->Feature Dataset ,建立一个要素集,如下图: 注意:该数据集一定要建在上一步建立的数据库中。
命名为下划线+自己的学号,如下图,单击“下一步”。
(要素集名称不能以数字开头,只能以下划线或者字母开头。
)在上图中点击“Import”,导入一个空间参考。
在出现的界面中选择提供的“山东建筑大学1”这张影像图作为空间参考。
然后单击“下一步”直到完成。
(4)右键单击刚才建立的要素集,建立两个要素类分别用于存放“点”和“线”数据。
右击2011->New->Feature Class,建立要素类。
注意:点要素和线要素等要建立在上一步建立的数据集中。
点要素类:命名文件名为“point”,Type选择Point Feature,如下图:单击下一步直到完成。
建立的这个点要素文件用于后面存放点的数据。
线要素文件的建立和点要素文件的建立方法是一样的,只是在选择Type的形式为Line Feature,然后单击下一步直到完成。
完成后如图二、在ArcMap中对遥感影像进行数字化。
1、打开ArcMap。
单击桌面上的“开始”,选择“所有程序”,选择ArcGIS下的ArcMap,单击ARCMap.进入ARCMap界面。
也可直接在ArcCatalog中点击此按钮:注意事项:ArcMap和ArcCatalog不要同时打开,否则会出现错误。
单击“OK”。
2、添加底图。
单击界面上的,找到自己存放的已经纠正过的遥感影像所存放的文件夹,选择需要做底图的影像,单击“Add”,3、底图添加成功。
(将鼠标移到视图窗口上后,前后推动鼠标中键可缩小或放大视图,按住鼠标中键并移动鼠标可平移视图。
同样方法添加在ArcCatalog中所建立的文件。
4、矢量化。
(1)激活编辑状态。
单击界面上的,在出现的下拉菜单中选择“Start Editing”,激活到可编辑状态。
(2)对影像进行矢量化。
在Create Features点击line,在下方tools选择line,然后开始绘制,point同样如此Line用来画线,point用来画点。
(3)设置点和线的样式和颜色。
分别单击这两处,即可设置点和线的样式及颜色。
(4)各项设置完成之后,便可在视图窗口中画点和线了。
如下图;先说画线。
编辑的过程中注意线要闭合,可以考虑交合处出点头,以减少后面拓扑查错的麻烦。
线除了咱们学校画的细一些之外,校外的区域画的粗一些就可以,同一地类画在一起就好。
共分为:裸地、林地、绿地、交通用地、耕地、城镇建设用地、水域这七个地类。
例如此部分都可当做城镇建设用地画在一起:雪山属于林地。
(5)再说画点。
点只在咱们学校的教学楼和宿舍楼以及雪山上画就可以了,其他地方不用加点。
新同学不知道这是什么楼的话可以请教师哥师姐们。
5、给点图层赋属性(1)画完点图层后,停止编辑(2)然后右键点图层,打开其属性表。
(3)增加点图层的字段,用于给点命名。
设置Name为name,选择Type为Text,单击“OK”。
然后再点“开始编辑”。
然后就可以在属性表中对每个点的name属性赋值了,如图(注意:在数字化的过程中切记过一段时间就要保存一次,以免出现死机或其他故障导致先前的编辑丢失)。
三、拓扑。
1、关闭Arcmap, 进入ArcCatalog。
关闭时一定保存此无标题文档于个人文件夹目录下,这样再使用时就不需要重新加载,在原保存路径不变的前提下只需打开此文档即可自动加载影像及图层。
其实你们完全可以在保存时设置一下名字,要是懒的话就直接无标题就好,哈哈哈。
在左边的Catalog中找到之前建立的库文件,依次展开,右键单击命名为下划线加学号的Feature Dataset,选择,选择单击,如下图:弹出如下窗口单击下一步,直到出现如下窗口;选择要进行拓扑的元素,一直单击下一步,直到出现如下窗口:单击,弹出如下窗口;在Rule一栏中选择,用来找出数字化过程中没有闭合的线,即悬挂线。
单击“OK”,然后单击下一步直到完成。
电脑运行拓扑期间会弹出如下窗口:点击“是”。
到此,完成拓扑的建立。
2、然后开始修改悬挂线。
(1)在Catalog中单击刚才建立的拓扑,在右边的视图窗口上方选择Preview。
如果视图窗口中什么都没有,则表示线要素类中所有的线都闭合了,如果视图中出现许多红色小方块,则表示线要素类中存在许多的悬挂线,(2)此时要将该拓扑和线要素类拖入ArcMap中进行线的修改,方法:点击此按钮打开ArcMap,然后关闭Arccatalog。
选择刚才保存的.mxd文档移除原来的点、线图层重新添加拓扑后的的图层。
选择这一个后其实连同点线图层一起加进去了。
(3)点击开始编辑,用双击错误处进行线上移点修改在界面上方工作区点右键,选择拓扑工具条。
打击Topology后,调出拓扑工具条。
一边修改一边不时的点击拓扑工具条的重新拓扑,直到视图中没有红色小方块,此时改错也完成了。
四、线转面。
1、打开ArcToolbox2、→Data ManagementTools→Features→Feature to Polygon如下图:如果找不到本功能的话直接采用搜索功能:3、在弹出的窗口中选择“线”,修改保存路径,如下图:4、点击“OK”,稍等片刻,则线转面完成。
五、对面进行修改属性1、将ArcCatalog中的面文件拖入ArcMap中进行编辑,右击图层,点击属性将其设为半透明显示半透明面图层结果叠加在影像之上如图所示:2、右击面图层打开属性表,跟上面修改点属性类似,在弹出的菜单中选择,弹出如下图的窗口:设置Name为classfy,选择Type,为Text,单击“OK”。
3、对classfy属性进行编辑,在开始编辑的状态下,选中所需要进行修改的对象,会在显示窗口中显示。
将每个面区域按照裸地、林地、绿地、交通用地、耕地、城镇建设用地、水域这七大类填写classfy的内容。
如果无法填写,则停止编辑再重点开始编辑。
对编辑后的属性进行保存即可。
六、制图表达。
1、首先打开Arcmap,加载视图框。
在工作区只勾选面图层,其余图层全部关闭。
在空白处右键,选择页面和打印设置。
将页面布局改为横向,这样出图时比纵向美观。
调整面图层比例使其适应外框。
2、右键面图层:在图层属性中点击Symbology,在show对画框点击categories/Unique values,many fields,在Value Fields中第一对话框中选择在面图层中添加的字段,即classfy。
在Symbol对话框中,点击下方的Add all Values,结果如上图所示,可以在在里面修改你想要的颜色,也可以在color Ramp中修改所要的色阶。
结果如下图所示:3、对其加入标题,双击出现的标题框,在其属性Text中输入标题,在size and position中修改大小跟位置,再点击应用4、添加指北针,在出现的对话框中选择所需要的指北针,再视图框中,双击指北针,在其属性中修改各种参数,与添加标题类似。
5、添加图例,可以在Set the number of columns in your 中修改行列数,点击下一步,在Legend Title中输入标题,在Legend Title font properties中修改颜色、字体、大小等,点击下一步点击下一步,在Legend Title中输入标题为“图例”,在Legend Title font properties中修改颜色、字体、大小等,点击下一步点击下一步可以在Patch中修改标注的宽度、高度、线型、面积等可以在Spacing between中修改各项之间的距离,修改好点击完成即可。
添加图例后会发现添加的图例有一些用不到的东西,选中图例后右键,先将图例转换为图形。
然后在点击右键取消图例各部分间的组合。
此时便可以删除用不到的部分,比如学号。
不管原来有多少,删完后只剩下:调整各部分位置,然后全选,右键进行组合。
完成后如图将图例放于图幅右下角位置。
6、添加比例尺,在比例尺图框中选择所需要的比例尺,点击属性出现下图,可以对比例尺的字体、大小、颜色分别进行设置,也可以对比例尺的大小、颜色进行设置。
7、添加制图信息点击左下角的LayoutView,切换到Layout View视图右击菜单栏,添加Draw工具点击绘图工具栏的“A”,在图的右下角点击,就出现“Text”,这时就可以输入文字,如“制图人:张三”。
可以通过绘图工具更改字体,大小和移动文字。
(注:绘图工具里的黑色箭头可以选择文本并移动。
可以按住Ctrl键,进行多行文本的选择,然后在选择状态下,单击右键,选择左对齐或右对齐等对齐方式。
全部完成后的参考样式如图:7、图片的输出点击Export Map出现的对话框如下图所示,在保存类型下拉框中选择所需要的类型,在General中修改图片的像素、高度、宽度等。
修改完成点击完成即可。
图片输出后点击包按钮,保存一个地图文档即可,将地图文档和所有文件保存在一个目录下。
