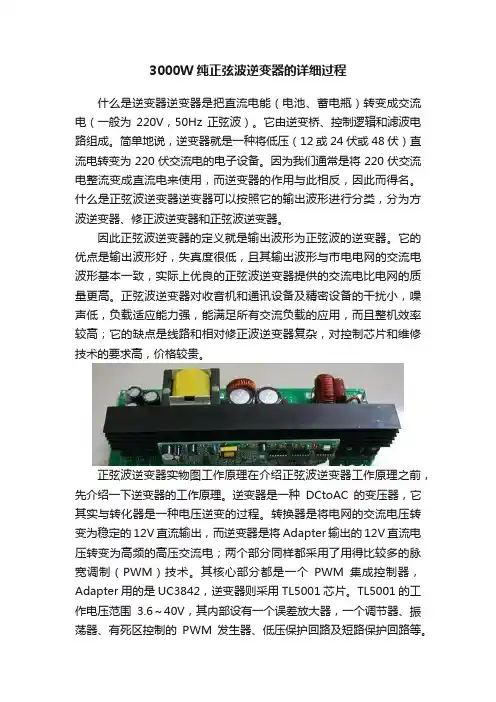

3000W纯正弦波逆变器的详细过程

3000W纯正弦波逆变器的详细过程什么是逆变器逆变器是把直流电能（电池、蓄电瓶）转变成交流电（一般为220V，50Hz正弦波）。

它由逆变桥、控制逻辑和滤波电路组成。

简单地说，逆变器就是一种将低压（12或24伏或48伏）直流电转变为220伏交流电的电子设备。

因为我们通常是将220伏交流电整流变成直流电来使用，而逆变器的作用与此相反，因此而得名。

什么是正弦波逆变器逆变器可以按照它的输出波形进行分类，分为方波逆变器、修正波逆变器和正弦波逆变器。

因此正弦波逆变器的定义就是输出波形为正弦波的逆变器。

它的优点是输出波形好，失真度很低，且其输出波形与市电电网的交流电波形基本一致，实际上优良的正弦波逆变器提供的交流电比电网的质量更高。

正弦波逆变器对收音机和通讯设备及精密设备的干扰小，噪声低，负载适应能力强，能满足所有交流负载的应用，而且整机效率较高；它的缺点是线路和相对修正波逆变器复杂，对控制芯片和维修技术的要求高，价格较贵。

正弦波逆变器实物图工作原理在介绍正弦波逆变器工作原理之前，先介绍一下逆变器的工作原理。

逆变器是一种DCtoAC的变压器，它其实与转化器是一种电压逆变的过程。

转换器是将电网的交流电压转变为稳定的12V直流输出，而逆变器是将Adapter输出的12V直流电压转变为高频的高压交流电；两个部分同样都采用了用得比较多的脉宽调制（PWM）技术。

其核心部分都是一个PWM集成控制器，Adapter用的是UC3842，逆变器则采用TL5001芯片。

TL5001的工作电压范围3.6～40V，其内部设有一个误差放大器，一个调节器、振荡器、有死区控制的PWM发生器、低压保护回路及短路保护回路等。

输入接口部分：输入部分有3个信号，12V直流输入VIN、工作使能电压ENB及Panel电流控制信号DIM。

VIN由Adapter提供，ENB 电压由主板上的MCU提供，其值为0或3V，当ENB=0时，逆变器不工作，而ENB=3V时，逆变器处于正常工作状态；而DIM电压由主板提供，其变化范围在0～5V之间，将不同的DIM值反馈给PWM控制器反馈端，逆变器向负载提供的电流也将不同，DIM值越小，逆变器输出的电流就越大。

工频纯正弦波逆变器

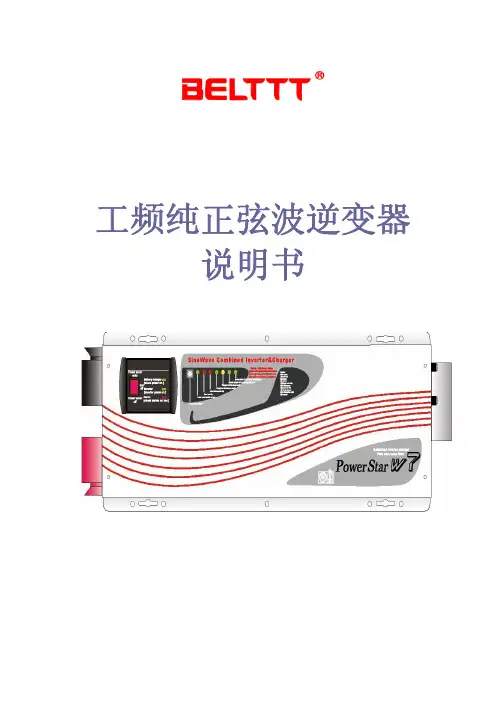

工频纯正弦波逆变器说明书目录目录 (2)一．特点 (3)二．面板说明 (4)三．技术参数 (5)四．安装 (6)1．连接示意图 (6)2．使用导线平方数 (6)3．安装指南 (7)4．远程控制安装 (7)五．蓄电池类型选择 (7)六．工作原理 (9)1．充电阶段解释 (9)2．充电曲线图 (9)七．使用说明 (10)八．应用领域 (10)1．家庭娱乐 (10)2．家庭设备 (10)3．办公设备 (11)4．照明设备 (11)九．状态指示及故障对照表 (11)一．特点z安静，高效率运作z前面板LED指示灯和可调开关选择器z可选设置铅酸电池，胶体电池，或玻璃纤维隔板（AGM）电池等 z70A自动三阶段充电（大电流充电，吸收，和浮充）z快速开关（栅板到电池和电池栅板）的备用电源z较低的闲置电流能和发动机一致,在没有负载情况下节约能源. z在极端环境条件下具有持久的寿命z高负载能力可以承担比较大的负载,在过载情况下能稳定处理 z电路板涂层可以保护他们免遭腐蚀及提高使用寿命和可靠性z持久的粉末涂层，耐腐蚀钢底盘,具有防水功能z保护功能:a)过电压和低电压保护b)高温保护c)自动过载保护d)短路保护二．面板说明正面面板交流输出端面板市电输入零线市电输入火线机器输出地线市电输入地线机器输出零线机器输出火线远程指示灯三．技术参数输入波形正弦波(实用工具或发电机)标称输入电压 120V 230V低压跳闸 90V ±4% 184V/154V ±4% 低压重启 100V ±4% 194V/164V ±4% 高压跳闸 140V ±4% 253V ±4% 高压重启 135V ±4% 243V ±4% 交流最大输入电压 150V 270V额定输入频率 50Hz/60Hz(自动检测)低频跳闸 47Hz-50Hz, 57Hz-60Hz高频跳闸 55Hz-50Hz, 65Hz-60Hz输出波形与输入波形相同（旁路模式）过载保护断路器短路保护断路器最大旁路电流 30安培/40安培在线转换式转换效率 95%以上在线切换时间 10ms (标准)旁路无电池连接是旁路最大电流 30安/40安旁路过载电流 35安/45安（报警）逆变器规格/输出输出波形纯正弦波持续输出功率 1000W 1500W 2000W 3000W 4000W 5000W 6000W 持续输出功率 1000V A 1500V A 2000V A 3000V A 4000V A 5000V A 6000V A 功率因数 0.9-1.0输出电压调节 ±10% rms输出频率 50Hz ±0.3Hz 60Hz ±0.3Hz额定效率大于88%峰值额定值 3000W 4500W 6000 9000 2000 15000 18000 短路保护是，故障后十秒接蓄电池端面板直流输入负极直流输入正极逆变器规格/输入额定输入电压12V 24V 48V最小启动电压10V 20V 40V电瓶低电压报警10.5V 21V 42V电瓶低电压脱扣10V 20V 40V高压报警16V 32V 64V节电器启用时低于25瓦节电器远程均为开关调节充电器模式规格输入电压范围 95-127V AC 194-243V AC/ 164-243V AC(W) 输出电压根据电池类型充电电流35A/70A启动时电瓶初始电压 0-15.7V,12V (*2,24V; *4, 48V）过充保护关断15.7V, 12V (*2,24V; *4, 48V）电瓶类型决定充电器（恒定电流四阶段）数控渐进充电四步走远程控制/RS232/USB 是，可选尺寸（mm） 1000W/1500W/2000W/3000W: 442*218*179mm4000W/5000W/6000W: 598*218*179 mm 重量： 1000W 1500W 2000W 3000W 4000W 5000W 6000W17kg 18kg 20kg 22kg 35kg 38kg 40kg 四．安装1．连接示意图2．使用导线平方数充电或逆变电流导线长0-1.5 米导线长1.5-4.0米125-180A 50平方 70平方180-330A 70平方 90平方3．安装指南a)将本品与蓄电池组距离尽量拉近b)保持阴凉，干燥以及良好通风c)本品放置方向无关d)无论从原厂购买1.5米长的导线，或者使用你自己的线，都要按照导线平方数表所指明的粗细以确保对直流电流足够粗。

工频3000W纯正弦波逆变器的参数

苏州日不落能源设备有限公司地址:江苏苏州金阊科技产业园A-504
● ●
邮编：215000
电话：+86 512 68638910 传真：+86 512 68638916

SPT3000-112 SPT3000-124 SPT3000-148 SPT3000-212 SPT3000-224 SPT3000-248 3000W 9000W 12VDC 24VDC 100/110/120VAC±5% 50/60Hz±0.5% 0.1~1 83% 86% 88% ＜10W ＜10ms 190~245VAC 10.0~16.0VDC 20.0~31.0VDC 42.0~62.0VDC 10.0~16.0VDC 20.0~31.0VDC 42.0~62.0VDC 70A 40A 20A LED红色 UL458 FCC Part15 ClassA -20~40℃ 20~90%RH -30~70℃ 负载控制冷却风扇 24 460*220*190(L*W*H) 车载，游艇，太阳能系统，移动设备，工控，电动工具和家庭办公等 *备注:以上规格参数若有修改，恕不另行通知。 LVD（EN60950) CE (EN55022:2006+A1:2007) 70A 40A 20A 85% 87% 90% 48VDC 12VDC 24VDC 220/230/240VAC±3% 48VDC
参数
型号输出功率冲击功率输入电压输出电压输出频率功率因素满载效率待机损耗切换时间输入AC电压范围输入电压范围 DC充电电流故障指示安规认证电磁干扰工作温度工作湿度内储藏温度冷却重量(kg) 尺寸(mm) 运用
SPT3000系列

【DIY第二期】新做的3000W纯正弦波逆变器-已公布全部资料-步步解析原理

【DIY第二期】新做的3000W纯正弦波逆变器-已公布全部资料-步步解析原理【DIY第二期】新做的3000W纯正弦波逆变器，已公布全部资料，步步解析原理【DIY第二期】新做的3000W纯正弦波逆变器，已公布全部资料，步步解析原理前些时间做了几台了，朋友都拿去用了，说还不错，今天上图大家看一下标称功率3000W持续功率；2800W峰值功率6000W 2S；300次开机短路，200次短路开机过载保护3200W 3S短路立即保护，电池过压/欠压保护齐全！！！！前级16管MOS，后级四个50N50整机半成品重4KG看到贴子有这么长了，作为逆变器余业玩家的我甚是感到高兴，时到五一了，也有了点时间打打字了，刚好也马上到了本其DIY结束的时间了，为了方便大家学习和交流，我在这里浅要的说下此款逆变器的设计过程和原理图的局部浅析，小弟专业不精，有说不对的地方请各位高手前辈拍砖！进入正题。

一、此款逆变器的基本情况（架构，组成）总括的说，这是一款24V逆变器，这款逆变器由三个部分组成，1、前级驱动板；2、后级驱动板；3、功率主板。

1、前级驱动板上主要是由三个小部分组成，一个辅助电源部分，一个部分是PWM驱动，第三个部分是保护部分；2、后级驱动板主要由三个部分组成，一个是SPWM 信号的产生（单片机完成）部分，一个是硬件RC死区时间设置部分；再一个就是IR2110的驱动部分。

3、功率主板主要由四个部分组成，一个是前级升压及整流滤波，第二个是后级H全桥正弦变换部分，第三个是稳压反馈部分；第四个是LC滤波部分二、电路结构及原理分析1、前级驱动板A、辅助电源电路的功能就是将功24V的电池电压降到13-15V左右然后再经过LM7812稳成12V后供给整机电路的控制部分供电，先上图：在这个电路中，BT 输入电压范围可以达到15-36V,而输出稳定在12V.Q1也可以用P 型的MOS 管，适当的选取不同型号的P管可以将电压做到60V左右。

正弦波逆变器.doc

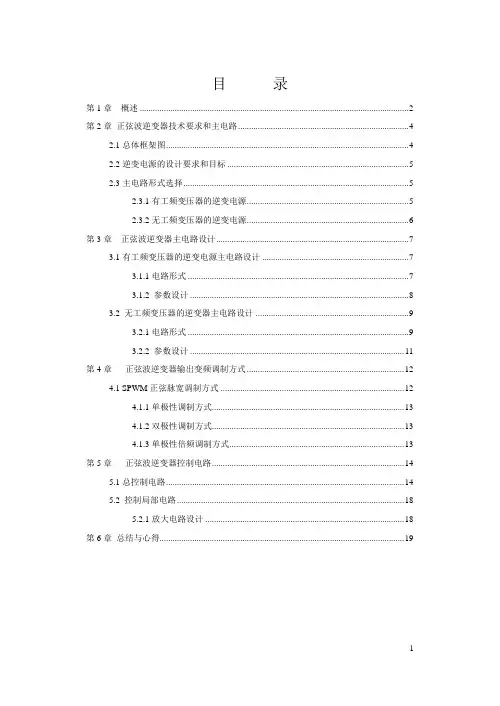

目录第1章概述 (2)第2章正弦波逆变器技术要求和主电路 (4)2.1总体框架图 (4)2.2逆变电源的设计要求和目标 (5)2.3主电路形式选择 (5)2.3.1有工频变压器的逆变电源 (5)2.3.2无工频变压器的逆变电源 (6)第3章正弦波逆变器主电路设计 (7)3.1有工频变压器的逆变电源主电路设计 (7)3.1.1电路形式 (7)3.1.2 参数设计 (8)3.2 无工频变压器的逆变器主电路设计 (9)3.2.1电路形式 (9)3.2.2 参数设计 (11)第4章正弦波逆变器输出变频调制方式 (12)4.1 SPWM正弦脉宽调制方式 (12)4.1.1单极性调制方式 (13)4.1.2双极性调制方式 (13)4.1.3单极性倍频调制方式 (13)第5章正弦波逆变器控制电路 (14)5.1总控制电路 (14)5.2 控制局部电路 (18)5.2.1放大电路设计 (18)第6章总结与心得 (19)第1章概述电力系统变电站和调度所的继电保护和综合自动化管理设备有的是单相交流供电的，其中有一部分是不能长时间停电的。

普通UPS设备因受内置蓄电池容量的限制，供电时间比较有限，而直流操作电源所带的蓄电池容量一般都比较大，所以需要一套逆变电源将直流电逆变成单相交流电。

随着电力电子技术的飞速发展，正弦波输出变压变频电源已被广泛应用在各个领域中，与此同时对变压变频电源的输出电压波形质量也提出了越来越高的要求。

对逆变器输出波形质量的要求主要包括两个方面：一是稳态精度高；二是动态性能好。

因此，研究开发既简单又具有优良动、静态性能的逆变器控制策略，已成为电力电子领域的研究热点之一。

逆变器，是指整流器的逆向变换装置，其作用是通过半导体功率开关器件（例如SCR,GTO,GTR,IGBT和功率MOSFET模块等）的开通和关断作用，把直流电能变换成交流电能，因此是一种电能变换装置。

由于多数负载要求逆变器输出正弦波，因而正弦波逆变器用途最广泛。

3000W逆变器的设计方案

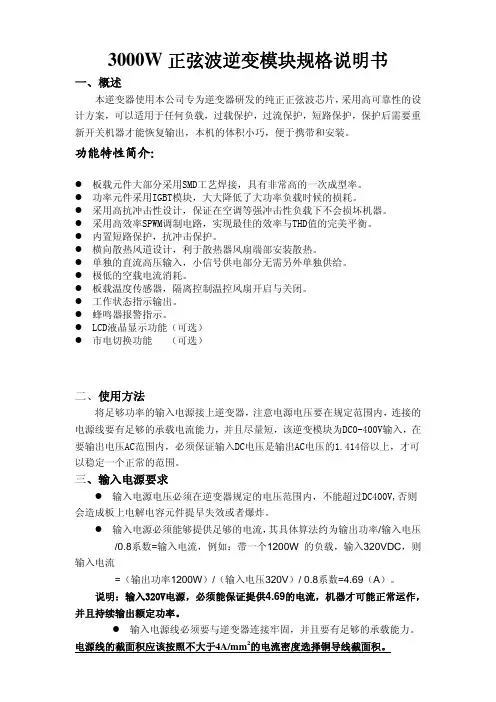

3000W 正弦波逆变模块规格说明书一、概述本逆变器使用本公司专为逆变器研发的纯正正弦波芯片，采用高可靠性的设计方案，可以适用于任何负载，过载保护，过流保护，短路保护，保护后需要重新开关机器才能恢复输出，本机的体积小巧，便于携带和安装。
