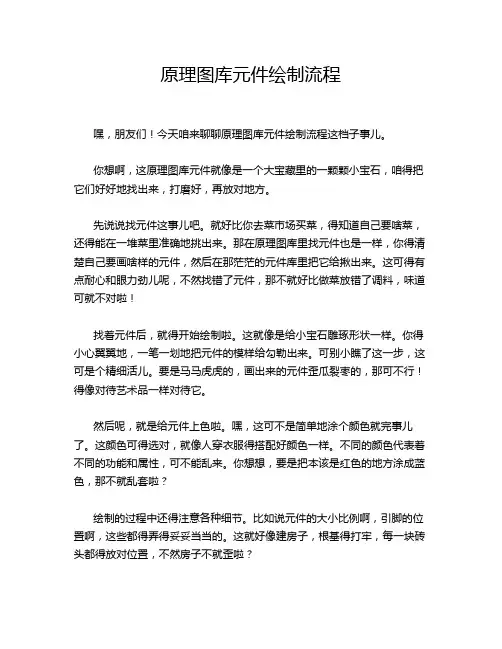

原理图库元件绘制流程
原理图库元件绘制流程嘿，朋友们！今天咱来聊聊原理图库元件绘制流程这档子事儿。
你想啊，这原理图库元件就像是一个大宝藏里的一颗颗小宝石，咱得把它们好好地找出来，打磨好，再放对地方。
先说说找元件这事儿吧。
就好比你去菜市场买菜，得知道自己要啥菜，还得能在一堆菜里准确地挑出来。
那在原理图库里找元件也是一样，你得清楚自己要画啥样的元件，然后在那茫茫的元件库里把它给揪出来。
这可得有点耐心和眼力劲儿呢，不然找错了元件，那不就好比做菜放错了调料，味道可就不对啦！找着元件后，就得开始绘制啦。
这就像是给小宝石雕琢形状一样。
你得小心翼翼地，一笔一划地把元件的模样给勾勒出来。
可别小瞧了这一步，这可是个精细活儿。
要是马马虎虎的，画出来的元件歪瓜裂枣的，那可不行！得像对待艺术品一样对待它。
然后呢，就是给元件上色啦。
嘿，这可不是简单地涂个颜色就完事儿了。
这颜色可得选对，就像人穿衣服得搭配好颜色一样。
不同的颜色代表着不同的功能和属性，可不能乱来。
你想想，要是把本该是红色的地方涂成蓝色，那不就乱套啦？绘制的过程中还得注意各种细节。
比如说元件的大小比例啊，引脚的位置啊，这些都得弄得妥妥当当的。
这就好像建房子，根基得打牢，每一块砖头都得放对位置，不然房子不就歪啦？等元件绘制好了，还得检查检查。
就跟你写完作业要检查一遍一样，看看有没有遗漏的地方，有没有画错的地方。
这时候就得瞪大眼睛，仔细瞧啦。
要是有问题没发现，到时候用起来出了岔子，那可就麻烦咯！总之啊，原理图库元件绘制流程可不像看起来那么简单。
这得靠咱的细心、耐心和用心。
你说是不是？咱可不能小瞧了这事儿，它可是咱电子设计的基础呢！只有把这基础打牢了，咱才能盖出漂亮的电子大厦呀！大家可得加油哦，别嫌麻烦，别嫌累，等你画出完美的元件，那成就感，啧啧，别提多棒啦！。
第一节 创建自制原理图元件库
元件设计界面 （1）器件栏（放置、添加、删除、编辑） （2）别名栏（添加、删除、编辑） （3）引脚栏（添加、删除、编辑） （4） 模型栏（添加、删除、编辑）
2020/3/29
2、熟悉原理图元件编辑工具栏
2020/3/29
IEEE工具
元件绘制工具栏
2020/3/29
2020/3/29
（3）绘制元件CC4013 Part B外形 （4）属性的设置
【小提示】 在绘制元件时，可将其他元件库中的元件图形复制 到编辑区中进行图形、属性修改，然后保存即可。
2020/3/29
CC4013 Part B
2020/3/29
元件库应用—绘制照明控制电路
2020/3/29
元件编号 D1 D2 DS1 K L N Q1 S T U1 V1 V2
2020/3/29
项目四 练习
【练习3】新建元件库文件，取名为“常用电子器件.SchLib”。如图4-56所示，在 该元件库中绘制下列元件
2020/3/29
【练习4】用自制元件绘制如图4-57所示高灵敏度的静电放电检测电路
2020/3/29
【练习5】用自制多部件元件74LS00绘制如图4-58所示电路
长度/mil 20 20 20 20 20 20 20 20 20 20 20 20 20 20
特殊设置 内部边沿 Clock
内部边沿 Clock
2020/3/29
创建CC4013
2020/3/29
（1）绘制元件CC4013 Part A外形 （2）放置元件引脚并设置引脚属性 单击菜单“工具→新部件”命令
第一节 创建自制原理图元件库
一．元件库及类型

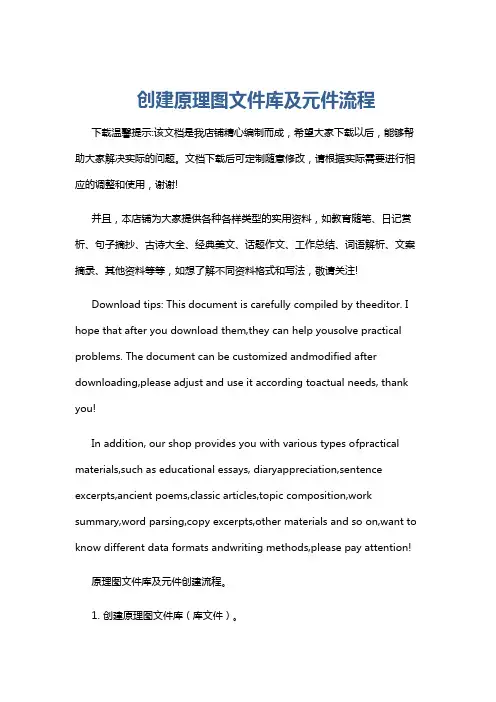

创建原理图文件库及元件流程
创建原理图文件库及元件流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!原理图文件库及元件创建流程。
1. 创建原理图文件库（库文件）。
cadence学习笔记1--原理图的创建、查看等系列操作(持续更新)
1、亲手操作教程内容2、OrCAD Capture CIS进行原理图设计3、Cadece PCB Editor 进行PCB布局布线4、光绘文件（Artwork）制作，如何生成Gerber文件OrCAD Capture CIS与OrCAD Capture的区别元件的管理非常方便一、原理图的创建、重命名、删除1、cadence原理图的创建第一种方法：首先先选中原理图文件，然后点击菜单栏上的Design--New Schematic Page输入原理图名称第二种方法：先选中原理图文件，然后右键单击，选择New Page输入原理图名称2、删除原理图文件第一种方法：首先选择你要删除的原理图文件，然后点击菜单栏上的Edit---Delete,点击Delete之后，就会弹出下面的对话框。
点击确定之后，原理图2就删除了。
第二种方法:首先选择你要删除的原理图文件，然后鼠标右键点击Delete，如下图所示弹出如下所示,点击确定，原理图即删除。
3、cadence原理图的重命名第一种方法：选择需要更改原理图文件名的文件，然后点击菜单栏中的Design---Rename在弹出的对话框中，输入名称，点击OK即可。
第二种方法：选择需要更改原理图文件名的文件，然后右键点击Rename弹出对话框，在弹出的对话框中，输入名称，点击OK即可。
二、原理图的放大、缩小方法一: 直接按下快捷---i /o方法二：选择需要放大、缩小的原理图，然后选择菜单栏上的View---Zoom----In 放大Out 缩小方法三：按住键盘上的CTRL键，鼠标上的滑轮，向前滑动，原理图放大；向后滑动，原理图缩小。
如果原理图放的很大，可以移动滚动条进行原理图的上下左右的滚动。
也可以利用快捷键进行滚动条的移动，按住CTRL+PAGEUP，原理图向左移动；按住CTRL+PAGEDOWN，原理图向右移动；按住PAGEUP，原理图向上移动；按住PAGEDOWN，原理图向下移动。
Protell99SE 原理图库文件的两种制作方法
Protell99SE 原理图库文件的两种制作方法吴华杰一、引言Protel是目前EDA行业中使用最方便,操作最快捷，人性化界面最好的辅助工具。
在中国用得最多的EDA工具，电子专业的大学生在大学基本上都学过protel 99se，初学者在利用Portell99SE软件绘制电路原理图时，对于原理图库文件并不是很了解，导致在绘制原理图时无从下手。
首先来了解一下什么是原理图库文件（也叫元件库）。
元件库即为存放元器件的仓库，所有的元器件都是从元件库中拿出来放置在图纸上的。
当然也可以将常用的一些符号或图形放置在元件库中。
Protel系统提供了许多元件库，常用的元件库有Miscellaneous Devices.ddb，Dallas Microprocessor.ddb，Intel Databooks.ddb，Protel DOS Schematic Libraries.ddb。
二、两种制作原理图库文件的方法第一种方法：将元件库文件和原理图文件放在同一个设计中，即它们的地址是一样的。
这里以排阻的制作为例介绍元件的制作方法。
Step1：在原理图所在的设计数据库文件夹下新建一个原理图库文件，取名为mylibrary。
名字可任取。
Step2：打开原理图库文件，默认状态下此库文件里已经存在一个名为component_1的元件。
点击Tools下的Rename Component，更改元件名字为８RES。
名字可随意取，即可以是英文也可以是中文，尽量做到见名知意。
Step3：选择绘图工具框中的绘制矩形工具绘制元件的边框（即绘制元件的符号或外形）。
注意边框所在位置需在原点附近。
Step5：左键点击绘图工具栏里的绘制管脚图标，按下Tab键进入管脚属性编辑对话框。
１管脚名字为com，其他管脚名隐藏，管脚编号为1~９。
Step6：依次放置9个管脚，在放置管脚时，管脚的一端有一个小黑点，旋转管脚使小黑点朝外。
注意此小黑点为电气结点，电流通过电气结点进出。
Altium Designer 09实验指导书
实验一熟悉Altium Designer 09软件及原理图工作环境设置一、实验目的(1)掌握Altium Designer软件的安装激活及中文转化方法。
(2)掌握Altium Designer软件的文件系统的创建方法。
(3)了解Altium Designer软件的工作界面。
(4)掌握原理图编辑的操作界面设置。
(5)掌握原理图图纸及工作环境的设置。
(6)学会原理图图纸模板的创建及调用。
二、实验原理参看《Altium Designer Summer 09》教材第1章和第2章。
三、实验设备个人计算机、Altium Designer软件。
四、实验内容(1)Altium Designer 09软件的安装及激活：找到Altium Designer 09 文件夹，执行setup.exe文件，完成软件安装，然后打开AltiumDesigner09破解文件夹，将ad80.alf和dxp.exe文件拷贝到安装目录下激活软件。
（由于机房已经安装好了软件，此小题大家可回去在自己的电脑上完成，也可以将机房电脑上的软件先卸载再完成安装）(2)PCB项目文件及原理图文件的创建及保存：在E盘或者F盘以自己的学号为文件名新建一个文件夹，然后建立一个新的项目文件和一个原理图文件，要求两个文件都以自己姓名的首字母(如张三，则用ZS)命名保存到学号文件夹中。
（实验报告要求：将学号文件夹打开进行截图打印粘贴）(3)熟悉窗口界面、主菜单、各工具栏及图纸参数的设置：A：反复尝试各项窗口和菜单设置命令，如工作区面板的切换等。
B：新建一个原理图文件，将原理图图纸大小设为Letter、标题栏设为ANSI，图纸底色设为浅绿色，设计者设为自己姓名，设计单位设为湖工商贸。
（实验报告要求：将B内容进行截图打印粘贴）C：如何设置在移动具有电气意义的对象位置时，将保存对象的电气连接状态，系统会自动调整导线的长度和形状？（实验报告要求：将操作步骤描述在实验报告上）。
Protel_DXP_实验指导书
《电路设计与仿真》Protel Dxp实验指导书目录实验一、原理图设计基础 (3)实验二、设计电路原理图 (10)实验三、设计层次原理图 (18)实验四、编译实验及生成原理图报表 (31)实验五、原理图元件库的管理 (19)实验六、印制电路板设计基础 (35)实验七稳压电源PCB板设计 (41)实验八、单片机控制报警显示电路PCB板设计 (52)实验九、生成PCB报表及打印PCB图 (57)实验六、制作元件封装与创建PCB元件库......................... 错误！未定义书签。
实验十、PCB板的制作.......................................... 错误！未定义书签。
附录1 常用原理图元件符号、PCB封装及所在库................. 错误！未定义书签。
附录2 Protel DXP常用快捷键................................ 错误！未定义书签。
实验一、原理图设计基础【目标】熟悉原理图设计界面，会新建与保存设计文件，会设置图纸大小、方向、颜色和格点以及放置元器件。
【范例】绘制出如图1-1所示的稳压电源电路原理图，其中纸型设置为A4、改变工作区颜色、方向设置为水平方向，最后将图纸命名为“Power-7805.SchDoc ”进行保存。
IN13OUT 2GND7805U1IN4007D1IN4007D2IN4007D3IN4007D4100uFC1100uFC212Header 2JP1AOUT图1-1 稳压电源电路原理图【步骤】1.建立PCB 设计实验，启动原理图编辑器并保存新建原理图文件（1）从 Protel DXP 的主菜单下执行命令 File/New/PCB Project ，建立一份PCB 设计实验，如图1－2所示。
在“Projects ”面板中使用鼠标右键单击实验“PCB Project1.PrjPCB ”，将弹出如图1-3所示的保存菜单。
原理图元件的设计步骤
原理图元件的设计步骤
1. 新建原理图库文件
执行菜单“文件”→“创建”→“库”→“原理图库”命令
2. 原理图库文件保存
执行菜单“文件”→“另存为”命令
3.更改元件名称
执行菜单“工具”→“重命名元件”命令，输入元件名称；
4. 绘制元件体和管脚
执行菜单“放置”→“矩形”命令、
执行菜单“放置”→“直线”命令、
执行菜单“放置”→“多边形”命令、
执行菜单“放置”→“引管”等命令可放置图元素；
5.设置元件属性
执行菜单“工具”→“元件属性”命令，设置元件的标识符和封装符号
6.多部件的制作
执行菜单“工具”→“创建元件”可添加下一部件。
7.保存原理图库文件
执行菜单“文件”→“保存”命令。
《模块一：原理图环境设置 模块二：原理图库操作》实习指导书
模块一：原理图环境设置模块二：原理图库操作一、任务目的1.会根据要求设置原理图环境；2.会操作原理图库；3. 培养自信，锻炼耐心，增强学生对电子CAD的兴趣。
二、任务准备1．计算机一台；2．Protel99SE软件；3．相关图纸。
三、任务步骤与要求【任务一】1.图纸设置：在考生文件夹中创建新原理图文件，命名为X1-01.sch。
设置图纸大小为A4，水平放置，工作区颜色为233号色，边框颜色为63号色。
2.栅格设置：设置捕捉栅格为5mil，可视栅格为8mil。
3.字体设置：设置系统字体为Tahoma、字号为8、带下划线。
4.标题栏设置：用“特殊字符串”设置制图者为Motorola、标题为“我的设计”，字体为华文彩云，颜色为221号色，如样图1-01所示。
保存操作结果。
【样图1-01】【任务二】1.原理图文件夹中的库操作：◎在考生文件夹中新建原理图文件，命名为X2-01A.sch。
◎在X2-01A.sch文件中打开AMD Analog、Altera Memory和Analog Devices三个库文件。
◎向原理图中添加元件AM2942/B3A(28)、EPC1PC8(8)和AD8072JN (8),依次命名为IC1、IC2和IC3A，如样图2-01A所示。
◎保存操作结果。
2.库文件中的库操作：◎在考生文件夹中新建库文件，命名为X2-01B.lib。
◎在X2-01B.lib库文件中建立样图2-01B所示的新元件。
◎保存操作结果，元件封装命名为X2-01。
【样图2-01A】【样图2-01B】四、任务评价与小结。
Altium_Designer09实验实训指导书
Altium Designer summer 09实验指导目录实验一原理图设计基础 (1)实验二电路原理图设计进阶 (6)实验三绘制原理图元件库 (9)实验四印刷电路板设计 (15)实验一原理图设计基础一．实验目的1.认识Altium Designer 09窗口界面2.熟悉原理图设计环境3.熟悉原理图设计步骤和方法4.掌握原理图元件库的使用二．实验内容绘制单片机基本应用电路原理图三．实验步骤1．新建项目文件1）执行菜单命令【文件】→【新建】→【项目】→【PCB 工程】，执行完后在Project 工作面板中将出现如图1-1所示项目文件。
2）执行菜单命令【文件】→【保存工程】，弹出保存路径菜单，确定保存路径和输入项目文件名为“单片机基本应用电路”保存。
如图1-2所示。
图1-1 新建项目文件图1-2 保存项目文件2．新建原理图文件执行菜单【文件】→【新建】→【原理图】，在Project工作面板的项目文件下新建一个原理图文件Sheet1.Schdoc，保存为“单管放大电路.Schdoc”保存后效果如图1-3所示。
图1-3 新建并命名原理图文件图1-4 原理图图纸设置对话框3．原理图图纸设置执行菜单【设计】→【文档选项】，弹出【文档选项】对话框。
如图1-4所示，图纸类型设置为A4，显示标准标题栏，可视栅格、捕捉栅格均设置为10，电气栅格设置为4。
4．装载原理图元件库电路中所包含的元件类型有：电阻、电容、三极管。
这些常用的元件在集成库MiscellaneousDevices.IntLib中都可以找到。
默认情况下，创建原理图文件时，该库会自动加载，若在库列表中无此元件库，可通过下面方法加载。
在Libraries工作面板上单击【库…】,弹出如图1-5所示对话框。
单击选项下方【添加库】按钮，选择添加Miscellaneous Devices.IntLib，单击打开添加库完成，如图6所示。
图5 添加元件库图6 添加Miscellaneous Devices.IntLib 5．放置调整元件1）在Miscellaneous Devices.IntLib中，在元件库中查找电阻如图1-7所示。
新建原理图库文件的3种方法
新建原理图库文件的3种方法Protel DXP是Altium公司的桌面板级电路设计系统，它集原理图设计输入、PCB设计绘制、模拟电路仿真、数字电路仿真、VHDL混合输入、FPGA设计、信号完整性分析等诸多功能于一体，是非常优秀的EDA软件．Protel DXP提供了丰富的元器件库，这些元器件库主要是集成库和PCB库．Protel DXP没有单独的原理图库，原理图符号存在于集成库中．即使这样，在使用的过程中，有时也经常遇到需要的元器件原理图符号在Protel DXP自带的元器件库中找不到．这时就需要使用者自己绘制原理图符号或者下载所需的库文件．可是如果不进行存档，下次使用时又得重新绘制或者重新下载，麻烦不说，还要浪费很多时间．因此，把自己绘制的和从网上搜集到的原理图符号集中起来，建造一个属于自己的元器件原理图库文件就显得尤为必要．再有，把自己经常需要用到的Protel DXP原理图符号统一放在一个自己建造的Protel DXP原理图库文件中，既便于使用时查找，又便于平时对原理图库文件的管理．下面简单介绍一下如何在ProtelDXP建造一个属于自己的原理图库文件．1 从现有的库文件中拷贝原理图符号首先，启动Protel DXP在菜单中点击File→New→Schematic Library，新建一个原理图库文件．接着，保存文件，给它起一个有特色又能反应原理图库特点的名字，如“MySchLib”．然后，再打开一个含有想要添加元器件符号的Protel DXP自带的库文件，假如添加一个电阻元件符号，已知在"Miscellaneous Devices IntLib"集成库文件中含有电阻元件符号，那么就打开该集成库文件．由于是集成库文件，打开该文件时系统会给出“你想要释放这个集成库吗?”的信息．按“Yes”按钮，系统就会把原理图库文件“Miscellaneous Devices.SchLib”，从“Miscellaneous Devices.IntLib”集成库文件中抽取出来，添加到“Projects”面板中．接着，双击“Projects'’面板中“Miscellaneous Devices.SchLib”打开该文件，点击“SCH Library”面板标签，在该面板的“Component”中找到想要添加到自己新建的原理图库文件中去的元件名称．假如以添加电阻元件符号为例，找到“RES2”电阻元件，单击选中它．最后，拷贝该元件到自己新建的原理图库文件中，用Protel DXP的菜单命令：T ools→Copy Component命令．执行该命令以后系统会出现对话框：在该对话框中单击鼠标，选中要拷贝的目的原理图库文件名，这里是“Myschlib.SchLib”，按“OK”按钮．这样就把电阻元件的原理图符号复制到了我们自己的库文件中.2 从现有的原理图文件中提取原理图符号如果你有现成的原理图文件，想把其中你需要的元器件原理图符号添加到自己的库文件中，可又找不到含有该原理图符号的库文件，而且又不想自己重新绘制．这种情况下，可以使用Protel DXP提供的一个由原理图生成原理图库文件的命令．此命令可以把当前打开的原理图文件中用到的所有原理图符号抽取出来，生成一个与当前打开的原理图文件同名的一个原理图库文件．这样一来，只要Protel DXP能打开的原理图文件，你就可以利用这个命令，把现有原理图中所需要的原理图符号抽取出来，用本文第一部分从现有的库中拷贝原理图符号的方法，添加到自己的原理图库文件中去．一般扩展名为“.SCHDOC”、“.SCH”、“.DSN”等的文件，Protel DXP可以直接打开．而且对于扩展名为“.DSN”的文件，用Protel DXP打开后就已经自动生成了原理图库文件，并且直接在Projects 浮动面板中列出．由原理图生成原理图库文件的具体操作是：首先，打开原理图文件；然后，使用菜单命令：Design→Make Project Library，即可生成一个扩展名为“.SCHLIB”的和打开原理图同名的原理图库文件．3 自己绘制原理图符号可以直接打开自己的库文件，如上述中的“Myschlib.SchLib”，然后通过菜单命令：Tools→New Component，在出现的对话框中，输入想要建立元件符号的名字，再用图形工具进行编辑．为避免操作失误造成原有元件的丢失或覆盖，可先建立一个临时原理图库文件，如“Temp.SchLib”，再在临时库文件中编辑想要建立元件符号．下面以建立电路分析中的电流源符号为例，说明一下建立新元件的过程．1.新建一个原理图库文件，取名为“T emp.SchLib”．打开自己的原理图库MySchLib.SchLib．2.在Temp.SchLib中用菜单命令：Place→Arc画一个圆，双击画好的圆形，出现属性对话框，可以设置线宽、颜色、大小、位置等属性．3.用菜单命令：Place→Line再圆形的内部画一条直线，象画圆形一样设置好线宽、颜色、大小、位置等属性．4.用菜单命令：Hace→Pin在圆形的两边画两个管脚，双击管脚，在管脚属性窗口中设置好管脚的各项参数．5.添加实心箭头作为电流源的电流参考方向，这里使用画多边形的工具，设计好箭头在管脚上的位置、箭头两边的角度及箭头内部填充的颜色．这时可能需要改变编辑窗口中栅格的定义，默认的Snap Grids和VisibleSnap均为10mil，为了画好箭头需要把这两个值改小一些，如1mil．但在(2)、(3)、(4)步骤中，为保障画电路图时可靠的电气连接，最好都用默认值，这一点需要注意．改变编辑窗口中栅格的定义在菜单Tools下的Document Options.中．6.保存文件．然后用本文第一部分从现有的库中拷贝原理图符号的方法，把建好的元件拷贝到自己的库文件中．至此，就已经在自己的原理图库中添加了一个电路分析课程中用到的电流源符号．添加其他的自定义符号的步骤与此类似，不赘述．对于经常使用Protel DXP绘制电路原理图的使用者来说，用上面介绍的三种方法，把自己绘制好的和从别处搜集到的或者是经常使用的元器件原理图符号分门别类地放在自己创建的原理图库文件中．这样既便于平时管理，又在使用时带来很大的方便．尤其是对讲授电子技术课程的教师来说，他们在写教案、出试卷、写文章时经常用Protel DXP画电路图，而且Protel DXP自带的库文件中一般没有教材里的原理图符号．这样，建造一些自己的专门的原理图库文件，就更有必要性．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验一、原理图库文件的创建
一、实验目的：
1、掌握原理图库文件的建立方法。
2、掌握原理图元件的绘制方法。
二、实验步骤：
Ⅰ、新建一个元件库：
1、原理图元件库的建立
新建一个新的原理图库文件并保存该文件：执行菜单file->new->schematic library，系统默认新建一个名为schlib1.schlib的库文件，鼠标右键单击该库文件，在弹出的菜单中选择save 或save as，选择合适的路径，改名(只需输入文件名即可，如abc)并保存该文件。
2、新建一个原理图元件（以一个PDIUSBD12为例）
1）、如果是新建的一个库文件，则系统自动新建一个新元件component_1。
否则执行菜单tools->new component，新建一个新元件component_1。
在sch library（右下角SCH标签中）中可以看到元件。
2）、改名：在sch library（右下角SCH标签中）中，选中器件，执行菜单tools->rename component, 输入元件名（如本例中为PDIUSBD12）即可。
3）、绘制元件的外形，执行菜单place->rectangle，单击鼠标左键确定外形的左上角，拖动鼠标，在外形的右下角单击鼠标左键。
然后单击鼠标右键取消放置外形。
4）、添加引脚，执行菜单place->pin，按TAB键，编辑引脚属性。
要编辑引脚名（display name）、引脚号(Designator)、及引脚的电气属性(Electrical Type)。
如第1脚，引脚名（display name）为DA TA<0>，引脚号(Designator)为1，引脚的电气属性(Electrical Type)为IO。
同样，放置其它引脚。
PDIUSBD12 的引脚图见附录。
说明：放置引脚时引脚号在原件外形框外；反斜杠“\”可以给引脚添加取反号。
5）、设置元件属性，在sch library中，选中器件，点edit。
“Designator”输入默认的标识，”IC？”；“Comment”输入默认的元件标注，” PDIUSBD12”；在model区域添加PCB封装：单击add，在mode type栏内选footprint，单击ok。
点按钮browse，再点右边的…，
选择合适的封装即可。
注：元件封装可暂时不加。
这里，“Designator”项必不可少。
3、建立一个多功能原理图元件（以反向器74HC14为例）
1）、执行菜单tools->new component，新建一个新元件component_1。
在弹出的对话框中输入元件名74HC14。
2）、绘制元件的外形，执行菜单place->line（或Bezier 或polygon），画出一个三角形。
管脚如图所示。
注意：按Shift + 空格键可以改变线的角度。
3）、按前面介绍的方法添加4个引脚，执行菜单place->pin，按TAB键，编辑引脚属性。
其中，1脚为输入，2脚为输出，7脚为地（GND），14脚为电源（VCC），电源和地的引脚步可隐藏，这两个引脚对所有的模块都是有用的，因此应将这两个引脚设为part 0。
注：在编辑2脚属性时，在symbols选项中outside edge项选dot，表示反相。
4）、为创建新模块，选择Edit->Select All菜单项，选择Edit->Copy，将所选项复制到剪贴板中。
5）、执行菜单tools->new part，出现一个空的的元件设计区，在sch library中自动更新为part A和part B，选择Edit->Paste菜单项，复制一个新的模块。
6）、在新建的part B中重新设置管脚属性。
7）、重复上述步骤，分别创建part C，part D，part E，part F。
4、复制元件
打开要复制的元件所在库(如Protel DXP安装在C盘，则路径为C:\Program
Files\Altium2004\Library\ Miscellaneous Devices.IntLib)和自己创建的元件库，在要复制的元件所在库选中元件，执行菜单tools->copy component，在目标库文件对话框中选择自己创建的元件库。
（这里，自己创建的元件库必须是处于打开状态。
）单击ok完成。
这里要求至少复制3个元件，如电阻RES2、电容CAP、电解电容CAP POL1。
5、关闭库文件
在项目管理器面板中，鼠标右键单击要关闭的文件，在弹出的对话框中选close，关闭文档。
附录
图1 PDIUSBD12的引脚及引脚说明
图2、 74HC14的引脚及引脚说明
图3、元件库中的PDIUSBD12
PART A PART B
PART C
PART D PART E PART F
图4、元件库中的74HC14。
