建筑构造 楼地层构造

建筑构造 编写组
2
第四章 楼地层构造
楼地层包括楼盖层和地坪层。 楼盖层承受家具、设备、人体荷载以及本身的自重， 并将这些荷载和自重传给墙和柱，同时对墙体起着水平 支撑作用，加强建筑物的整体刚度，减少风力和地震作 用等水平力对墙体的不利影响。 地坪层分隔地基与底层空间，是建筑物最底层与土 壤相交接处的构件，它承受作用在地面上的全部荷载并 将荷载传给地层以下的土壤。
板面平整，制作简单，但自重较大，隔声效果差。常用于 1500mm左右，板厚为60～80mm。
（2）空心板 板面平整，板腹抽孔，孔洞形状有矩形、方形、圆形、椭圆 形等。 与实心平板相比，预制空心板具有经济性、隔声、隔热、刚 度好等特点。 跨度一般为2400～6600mm不等，板厚与板跨有关，跨度在 4200mm及以下时板厚120mm，跨度大于4200mm时板厚为180mm， 板宽有600mm、900mm、1200mm等。
建筑构造 编写组
3
4.1 楼盖层的组成、类型和要求
4.1.1楼盖层的作用
•传递荷载 •对墙体起水平支撑和加强结构整体性的作用 •防水、防火、保温、隔声等物理性能。
4.1.2楼盖层的组成和要求
1．楼盖层的组成 （1）面层----又称楼面或地面，分为饰面层和垫层。 •保护楼板、承受并传递荷载、绝缘， •对室内有很重要的清洁和装饰作用。 •面层的种类：实木地面、复合木地面、橡胶地面、地毯、地 砖、大理石（或花岗岩）、水磨石、普通水泥地面等。
建筑构造 编写组
17
4.2 钢筋混凝土楼板
图4.11预制实心平板
图4.12 预制空心板
建筑构造 编写组
18
4.2 钢筋混凝土楼板
（3）槽形板 当板的跨度尺寸较大时，为了减轻板的自重，将板作成 由肋和板构成的槽形板，即在实心板的两侧设有边肋， 作用在板上的荷载都由边肋来承担，是一种板梁结合的 构件。 板宽为500～1200mm，板跨长通常为3000～ 6000mm，板肋高为120～240mm，板厚仅为30mm。 槽形板减轻了板的自重，具有节省材料、便于在板上 开洞等优点，但隔声效果差。 预制槽形板的搁置有正置（肋朝下）和倒置（肋朝 上）两种
一级
二级
三级
四级
低层、多层 1．5（不燃烧 1．0（不燃烧 0．5（不燃
建筑
体）
体）
烧体）
不燃烧体
高层建筑
1．5（不燃烧 1．0（不燃烧
体）
体）
建筑构造 编写组
10
4.1 楼盖层的组成、类型和要求
3）防水要求
图4.5 地漏穿楼面防水构造
建筑构造 编写组
图4.6 楼面防水处理构造
11
4.1 楼盖层的组成、类型和要求

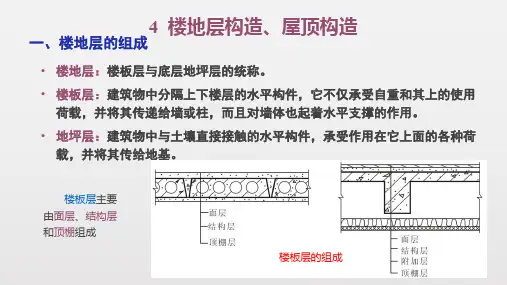

图4.1 楼盖层的组成 （a）预制楼板层构造组成（b）现浇楼板层构造组成
建筑构造 编写组
6
4.1 楼盖层的组成、类型和要求
2．楼盖层的设计要求 （1）安全方面的要求 （2）满足功能方面的要求
1）隔声要求----包括隔绝空气传声和隔绝固体传声 方法主要有以下三种： ①在楼盖面铺设弹性面层，以减弱撞击楼板时所产生的声能， 减弱楼板的振动。 ②设置片状、条状或块状的弹性垫层，其上做面层形成浮筑式 楼板。 ③结合室内空间的要求，在楼板下设置吊顶，使楼板与顶棚部 形成空气层，吊顶与楼板采用弹性挂钩连接，使声能减弱。
（3）顶棚----楼盖层底面的构造部分。 •保护结构层、装饰室内空间， •改善功能和技术协调 •根据其构造不同，有抹灰顶棚、粘贴类顶棚和吊顶棚等类型。
建筑构造 编写组
5
4.1 楼盖层的组成、类型和要求
（4）附加层----又称功能层。通常设置在面层和结构 层之 间，或结构层和顶棚之间。
•隔声、隔热、保温、防水、防潮、防腐蚀、防静电， •改善使用功能、装饰美化建筑室内空间。
第四章 楼地层构造
4.1楼盖层的组成、类型和要求 4.2 钢筋混凝土楼板 4.3压型钢板组合楼板 4.4地坪层的构造 4.5阳台及雨篷
建筑构造 编写组
第四章 楼地层构造
1、学时分配：4~ 6学时。 2、教学基本要求： 掌握钢筋混凝土楼板的布置要点 了解阳台与雨篷的做法。 3、教学重难点： 楼盖层的组成和要求。
4）热工要求。 常见的保温处理有板面和板底两种做法，保温材料可采用
高密度聚苯板、膨胀珍珠岩制品、轻骨料混凝土等。
图4.7 板面保温构造
图4.8 板底保温构造
建筑构造 编写组
12
4.1 楼盖层的组成、类型和要求
（3）技术协调方面的要求 （4）建筑工业化的要求 （5）满足建筑经济的要求 4.1.3楼板的类型及选用
建筑构造 编写组
15
4.2 钢筋混凝土楼板
4.2.1装配式钢筋混凝土楼板
优点：节省模板，改善构件制作时工人的劳动条件， 有利于提高劳动生产率和加快施工进度。 缺点：楼板的整体性较差，房屋的刚度也不如现浇 式的刚度好。
建筑构造 编写组
16
4.2 钢筋混凝土楼板
1．分类 根据其截面形式可分为平板、空心板、槽形板和T形板。 （1）平板
建筑构造 编写组
7
4.1 楼盖层的组成、类型和要求
图4.2 弹性面层隔声处理
建筑构造 编写组
8
4.
图4.4 吊顶的隔声处理
建筑构造 编写组
9
4.1 楼盖层的组成、类型和要求
2）防火要求
表4.1 楼板的燃烧性能和耐火极限 （单位：h）
耐火 等级 建筑层数
木楼板、钢筋混凝土楼板、压型钢板组合楼板
图4.9 楼板的类型 （a）木楼板（b）钢筋混凝土楼板（c）压型钢板组合楼板
建筑构造 编写组
13
4.1 楼盖层的组成、类型和要求
（1）木楼板 优点：自重轻、保温性能好、舒适、有弹性、节约钢材 和水泥、施工简单。 缺点：易燃、易腐蚀、易被虫蛀、耐久性差，且木材消 耗量过大，不利于环保。 （2）钢筋混凝土楼板 优点：强度大、刚度好、耐久、防火、防潮、施工方便、 便于工业化生产，具有良好的可塑性。 缺点：自重较大。
建筑构造 编写组
4
4.1 楼盖层的组成、类型和要求
（2）结构层---楼盖层的承重部分，位于面层和顶棚之间。 •承受楼盖层上面的全部静、活荷载，并将这些荷载传递给墙 或柱， •对墙身起水平支撑的作用，并增强房屋刚度和整体性，减少 风力和地震作用等水平力对墙体的不利影响。 •对隔声、防火等功能也有重要作用。
建筑构造 编写组
14
4.1 楼盖层的组成、类型和要求
（3）压型钢板组合楼板 用截面为凹凸形压型钢板与现浇混凝土面层组合形
成整体性很强的一种楼板结构。 •压型钢板的作用既为面层混凝土的模板，又起结构作 用，从而增加楼板的侧向和竖向刚度，使结构的跨度加 大、梁的数量减少、楼板自重减轻、加快施工进度。
（4）其它材料楼板 •砖拱楼板层 •钢筋混凝土与空心砖组合式楼板层 •泰柏板楼板层
