35kV高压线路三段式电流保护系统设计
35kV集电线路保护设置及原理
瞬时电流速断保护 限时电流速断保护 定时电流速断保护
瞬时电流速断保护(电流Ⅰ段保护)
1.工作原理 动作电流：躲开本线路末端的最大短路电流 动作时间：继电器固有动作时间 2.保护范围 不能保护线路全长，且保护范围随系统运行方式和故障 类型的变化而变化。规程规定，其最小保护范围一般不 应小于被保护线路全长的15% 20%。
瞬时电流速断不能保护线路的全长，保护范围 受系统运行方式变化的影响
风机变
~
35kV母线 K
最大运行方式保护范围
最小运行方式保护范围
Ik
最大运行方式
最小运行方式
l
3.单相原理图
QF
4.特点
简单可靠，动作迅速。 不能保护线路的全长，保护范围受系统运行方式变 化的影响
限时电流速断保护(电流Ⅱ段保护)
谢谢！
本内容仅供参考,如需使用，请根据自己实际情况更改后使用！
放映结束 感谢各位批评指导！
谢 谢！
让我们共同进步
电网的最大运行方式：是电网在该方式下运行时 具有最小的短路阻抗值，发生短路时产生的短路 电流为最大的一种运行方式。一般根据电网的最 大运行方式的短路电流值校验所选的电气设备的 稳定性。
电网的最小运行方式：是电网在该方式下运行时 具有最大的短路阻抗值，发生短路时产生的短路 电流为最小的一种运行方式。一般根据电网的最 小运行方式的短路电流值校验继电保护装置的灵 敏度。
瞬时电流速断保护范 围不低于线路全长的 15%~20%
3.单相原理图
4.特点 灵敏性较好，可保护全长
速动性差，带0.3－1S延时，依靠动作电流值和动 作时间共同保证其选择性。
定时电流速断保护(电流Ⅲ段保护)
35kV线路三段式电流保护整定计算

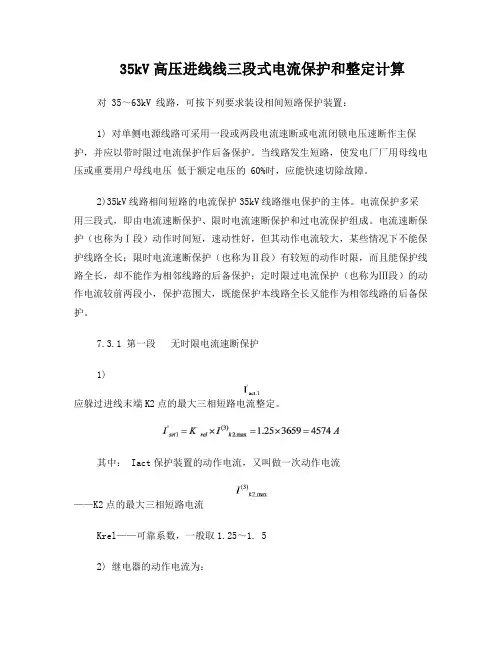

35kV高压进线线三段式电流保护和整定计算对 35～63kV 线路，可按下列要求装设相间短路保护装置：1) 对单侧电源线路可采用一段或两段电流速断或电流闭锁电压速断作主保护，并应以带时限过电流保护作后备保护。
当线路发生短路，使发电厂厂用母线电压或重要用户母线电压低于额定电压的 60%时，应能快速切除故障。
2)35kV线路相间短路的电流保护35kV线路继电保护的主体。
电流保护多采用三段式，即由电流速断保护、限时电流速断保护和过电流保护组成。
电流速断保护（也称为Ⅰ段）动作时间短，速动性好，但其动作电流较大，某些情况下不能保护线路全长；限时电流速断保护（也称为Ⅱ段）有较短的动作时限，而且能保护线路全长，却不能作为相邻线路的后备保护；定时限过电流保护（也称为Ⅲ段）的动作电流较前两段小，保护范围大，既能保护本线路全长又能作为相邻线路的后备保护。
7.3.1 第一段无时限电流速断保护1)应躲过进线末端K2点的最大三相短路电流整定。
其中： Iact保护装置的动作电流，又叫做一次动作电流——K2点的最大三相短路电流Krel——可靠系数，一般取1.25～1. 52) 继电器的动作电流为：（7.2）其中：Kco——接线系数，本设计中取1KLH——电流互感器TA的变流比考虑到系统发展时仍能适应，选用DL-11/50型电流继电器，其动作电流的整定范围为12.5～50A，故动作电流整定值为40A。
3) 第一段的灵敏性通常用保护范围的大小来衡量，根据本设计的数据，按线路首端（d1点）短路时的最小短路电流校验灵敏系数。
（7.3）其中：Ksen——灵敏系数不满足要求，因此必须进一步延伸电流速短的保护范围，使之与下一条线路的限时电流速断相配合，这样其动作时限就应该选择得比下一条线路限时速断的时限再高一个所以动作时限整定为：=+2=1.0s （7.4）故应装设带时限电流速断保护。
4) 由于其动作时间为0s，为防止其在线路上管型避雷器放电时误动，电流速断保护的动作时间带有0.06~0.08秒的延时。
继保35kv线路三段式电流保护课程设计
继保35kv线路三段式电流保护课程设计继电保护是电力系统中的重要组成部分，它起到监测、检测和保护电力设备和输、变电线路的作用，在电力系统的安全稳定运行中起着至关重要的作用。
而35kV线路作为输电网中的重要组成部分，电流保护是其常见的一种保护方式。
本文将针对35kV线路的三段式电流保护进行课程设计，并给出相关参考内容。
一、课程名称：35kV线路三段式电流保护二、课程目标：1. 了解35kV线路的电流保护原理和工作机制；2. 学习35kV线路电流保护的主要技术参数；3. 掌握35kV线路三段式电流保护的组成和工作原理；4. 能够分析35kV线路电流保护的故障判据和动作特性；5. 掌握35kV线路三段式电流保护的调试与运维方法。
三、课程大纲：1. 35kV线路电流保护的基本原理1.1 电流保护的作用和要求1.2 电流保护的分类和选择原则1.3 35kV线路电流保护的基本工作原理2. 35kV线路电流保护的技术参数2.1 勾画特性及其参数2.2 判据电流和动作时间的选择2.3 调整装置的线路电流参数3. 三段式电流保护的组成和原理3.1 三段式电流保护的组成和结构3.2 第一段保护和第二段保护的原理及调整方法3.3 第三段保护的原理及其应用4. 故障判据和动作特性分析4.1 电流故障判据的分析4.2 动作特性的研究4.3 保护固有特性的影响因素5. 三段式电流保护的调试与运维方法5.1 保护调试的基本流程5.2 保护测试与评估方法5.3 运维中的常见问题及处理方法四、参考内容：1. 尹世文. 电力系统继电保护与自动装置[M]. 中国电力出版社，2019.2. 向伟，等. 电力系统继电保护与自动装置技术[M]. 中国电力出版社，2018.3. 顾大珩. 交流电气保护技术[M]. 中国电力出版社，2019.4. 《电力系统继电保护与自动化装置设计与分析》教材5. 《电力系统保护与自动化装置工程设计与应用》教材以上提供的参考内容是一些建议性的，可以根据需要进行合理调整，确保教材覆盖了所需的基本理论和实践知识，并满足学生的学习需求。
35KV输电线路保护设计-35KV输电线路保护

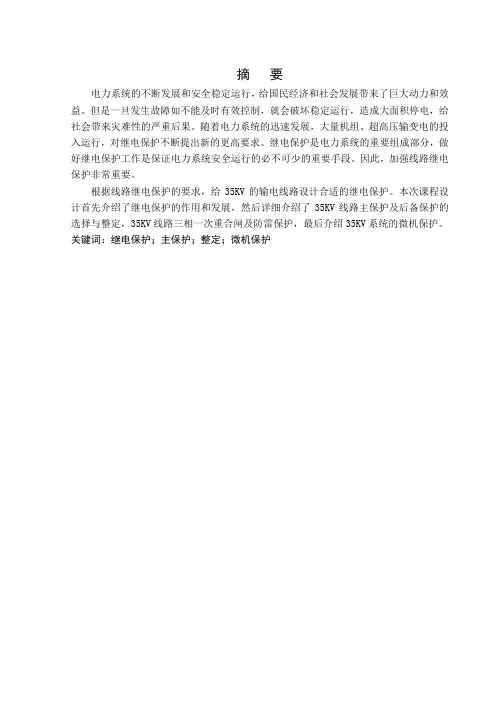

摘要电力系统的不断发展和安全稳定运行，给国民经济和社会发展带来了巨大动力和效益。
但是一旦发生故障如不能及时有效控制，就会破坏稳定运行，造成大面积停电，给社会带来灾难性的严重后果。
随着电力系统的迅速发展，大量机组、超高压输变电的投入运行，对继电保护不断提出新的更高要求。
继电保护是电力系统的重要组成部分，做好继电保护工作是保证电力系统安全运行的必不可少的重要手段。
因此，加强线路继电保护非常重要。
根据线路继电保护的要求，给35KV的输电线路设计合适的继电保护。
本次课程设计首先介绍了继电保护的作用和发展，然后详细介绍了35KV线路主保护及后备保护的选择与整定，35KV线路三相一次重合闸及防雷保护，最后介绍35KV系统的微机保护。
关键词：继电保护；主保护；整定；微机保护目录1 继电保护的作用和发展 (1)1.1 继电保护的作用 (1)1.1.1 继电保护在电力系统中的作用 (1)1.1.2 继电保护的基本原理和基本要求 (1)1.2 继电保护的发展 (2)2 35KV线路主保护选择与整定 (4)2.1 电流、电压保护整定计算考虑原则 (4)2.1.1 电流、电压保护的构成原理及使用范围 (4)2.2 电流闭锁电压保护 (5)3 35KV线路后备保护选择与整定 (12)4 35KV线路三相一次重合闸 (17)5 线路及变压器防雷保护 (18)6 微机保护 (19)6.1 微机保护的软硬件组成 (19)6.1.1微机保护的特点 (19)6.1.2微机保护装置硬件结构 (19)6.1.3微机保护的软件组成 (20)6.2 微机保护的算法 (21)6.3 35KV系统微机保护配置 (22)总结 (24)致谢 (25)参考文献 (26)1继电保护的作用和发展1.1 继电保护的作用1.1.1 继电保护在电力系统中的作用电力系统在生产过程中，有可能发生各类故障和各种不正常情况。
其中故障一般可分为两类：横向不对称故障和纵向不对称故障。
35KV线路继电保护
k1 k2 k3
t
△t
△t
L
2.3.2灵敏性
在保护装置保护范围内发生故障，保护反映的灵敏程度叫灵敏性，又叫灵敏度。灵敏度用灵敏系数衡量，用km表示。
电流保护km=
主保护对km要求≥2
后备保护对km要求≥1.5最小不得小于1.2
2.3.3速动性
保护装置快速切除故障称之为速动性，它与选择性在某些意义上有矛盾，一般是保证选择性的原则上实现速动性。
在经小电阻接地系统中，接地零序电流相对较大，故采用直接跳闸方法，装置中设置三段零序过流保护，其中零序过流Ⅲ段可整定为报警或跳闸。作用于跳闸的零序电流可选用自产零序电流，也可从零序CT引入，必须在装置参数里整定（“0”为外加，“1”为自产），而小电流接地选线所采用的电流只能使用从零序CT引入的电流。三段零序也可选择经零序电压方向闭锁（即选择零序功率方向），这项整定可在定值项中选择，对于不接地系统灵敏角为90°，对于直接接地系统，灵敏角为225°（以上角度指3U0和3I0之间的夹角）。因此，必须对装置参数中的“中性点接地方式”一项给予整定（“0”为中性点不接地系统，“1”为小电阻接地或直接接地系统）。
2.2继电保护装置的任务
电力系统不正常运行状态和事故
2.2.1不正常状态：例如变压器过负荷，温度上升，油面下降，轻瓦斯动作，电动机过负荷，油压下降，PT回路断线，直流回路断线，小电流接地系统中的单相接地短路。
2.2.2事故：即两相、三相短路，大电流接地系统中的单相接地短路。
2.2.3继保的任务
2.2.3.1在不正常运行时及时发出报警信号。
如果重合闸选择检同期或检无压方式，则线路电压异常时发出告警信号，并闭锁自动重合闸，待线路电压恢复正常时保护也自动恢复正常。
继电保护三段电流保护
继电保护三段电流保护3.5阶段式电流保护P74~77电流速断保护只能保护线路的一部分，限时电流速断保护能保护线路全长，但却不能作为下一相邻线路的后备保护，因此，必须采用定时限过电流保护作为本条线路和下一段相邻线路的后备保护。
1.三段式电流保护：由电流速断保护，限时电流速断保护及定时限过电流保护相配合构成的一整套保护。
或或或或或出口继电器I段保护不完全星形接法ABCII段保护III段保护三段式电流保护原理图I段保护II段保护或III段保护或梯形图三段式电流保护展开图2.三段式电流保护的保护特性及时限特性由I段保护切除由I段保护切除由II段保护切除由II段保护切除由III段作后备保护切除3.三段式电流保护的评价优点：简单，可靠，并且一般情况下都能较快切除故障。
一般用于35千伏及以下电压等级的单侧电源电网中。
缺点：灵敏度和保护范围直接受系统运行方式和短路类型的影响，此外，它只在单侧电源的网络中才有选择性。
3.4电流保护的接线方式P63~683.4.1三种基本接线方式1.定义：指保护中电流继电器与电流互感器二次线圈之间的连接方式。
2.常用的三种接线方式：三相三继电器完全星形接线、两相两继电器不完全星形接线和两相电流差接线。
1)三相三继电器完全星形接线的特点：①每相上均装有TA和KA、Y形接线②KA的触点并联(或)或③能反映所有单相接地故障接线系数:KAKconIg流入继电器电流=1(Y形接法)I2TA的二次电流继电器的动作电流：TAIg.operKconIopernTA(3-17)三相三继电器完全星形接线3.4电流保护的接线方式3.4.1三种基本接线方式1.定义：指保护中电流继电器与电流互感器二次线圈之间的连接方式。
2.常用的三种接线方式：三相三继电器完全星形接线、两相两继电器不完全星形接线和两相电流差接线。
1)三相三继电器完全星形接线的特点：2)两相两继电器不完全星形接线的特点：①某一相上不装设TA和KA、Y形接线或②KA的触点并联(或)(通常接A、C相)③不能反映B相接地故障KA接线系数:流入继电器电流KconIgI2=1TA的二次电流TA继电器的动作电流：Ig.operKconIopernTA(3-17)两相两继电器不完全星形接线3.4电流保护的接线方式3.4.1三种基本接线方式1)三相三继电器完全星形接线的特点：2)两相两继电器不完全星形接线的特点：3)两相电流差接线的特点：①某一相上不装设TA(通常接A、C相);②只装一个KA,反映A、C两相电压差。
继保35kv线路三段式电流保护课程设计
继保35kv线路三段式电流保护课程设计课程设计目标：掌握35kV线路三段式电流保护的原理和应用，能够正确配置和调试三段式电流保护装置，并能够分析和解决实际线路故障。
课程设计内容：1. 首先介绍35kV线路的重要性和电流保护的作用，以及为什么需要三段式电流保护。
2. 探讨三段式电流保护的原理。
包括相间故障和接地故障的特点，以及三段式电流保护的基本原理和分段联动。
3. 介绍三段式电流保护的基本组成部分，包括主串、分段串和联动装置。
4. 讲解三段式电流保护的配置原则和参数设定方法。
包括计算分段串的电流互感器的变比和相位关系，以及联动装置的延时时间的设置。
5. 演示如何正确调试三段式电流保护装置。
包括参数设置，检查接线质量，配合故障模拟装置进行测试等。
6. 分析和解决实际线路故障。
根据实际故障案例，学习如何通过三段式电流保护装置的动作信息来定位故障位置和性质，并掌握故障排除的方法。
7. 结合实地考察，对35kV线路的三段式电流保护进行实际操作和维护。
课程设计方法：1. 理论讲授：通过教师授课的方式，详细介绍35kV线路三段式电流保护的原理和应用。
2. 实验演示：通过模拟实验装置演示三段式电流保护的参数设置和装置调试过程。
3. 实地考察：安排学生到现场实操，实际操作和维护35kV线路的三段式电流保护装置。
4. 讨论和案例分析：通过小组讨论和实际案例分析，培养学生解决实际问题的能力。
课程设计评估：1. 设计测验：通过设计测验考察学生对35kV线路三段式电流保护原理和应用的掌握程度。
2. 实验报告：要求学生完成模拟实验的报告，包括参数设置和装置调试的过程记录和分析总结。
3. 实地考察成绩评定：根据学生在实地考察中的表现和操作技能评定成绩。
4. 学生反馈：学生对课程的理解和学习成果进行反馈，从而改进课程设计和教学方法。
以上是一份关于继保35kV线路三段式电流保护课程设计的简要概述，具体的课程内容和教学安排可以根据实际情况进行调整和完善。
继保35kv线路三段式电流保护课程设计
继保35kv线路三段式电流保护课程设计35kV线路三段式保护是指将一条35kV输电线路分为三个保护段，每个保护段具备相应的电流保护功能。
这种保护方式可以提高线路的安全性和可靠性，及时发现和隔离线路故障，保护线路设备不受损坏，确保供电可靠性。
本文将为大家介绍35kV线路三段式电流保护的基本原理、主要组成部分、工作方式以及相关设计参考内容。
一、基本原理35kV线路三段式电流保护是基于不同电流下的线路工作特点设计的。
将线路划分为三个保护段，根据线路故障的发生位置和类型，每个保护段可以独立而又协同地对故障进行保护，实现快速定位和隔离故障。
二、主要组成部分1. 电流互感器：用于测量线路中的电流值，并将其转化为与线路电流成正比的低电流值。
通常采用非电气化、无饱和材质的电流互感器。
2. 故障指示器：当线路故障时，故障指示器会发出信号，用于通知操作人员故障的发生位置，以便进行维修。
故障指示器可以采用声光报警装置。
3. 报警信号传输装置：用于将故障指示器发出的信号传输给操作中心或维修人员，以便及时采取措施解决问题。
4. 对故障段进行隔离的断路器：当出现故障时，断路器可以及时切断故障段，以保护线路设备和其他部分不受到故障的影响。
5. 保护终端：用于监测线路电流和相电压，并对故障进行判断和保护动作。
三、工作方式35kV线路三段式电流保护的工作方式如下：1. 检测：通过电流互感器对线路中的电流进行连续监测，并将监测数据传输到保护终端。
2. 比较：保护终端将测量到的电流值与预设的故障电流阈值进行比较，如果电流超过阈值，则判断为故障。
3. 定位：根据故障电流的大小和方向，确定故障位置所在的保护段。
4. 隔离：对故障段进行断路器的操作，切断故障径路，以保护线路设备和其他部分不受到故障的影响。
四、相关设计参考内容1. 选择适合的电流互感器：根据线路电流的大小和特点，选择合适的电流互感器，保证测量的准确性和可靠性。
2. 设计电流故障阈值和动作时间曲线：根据线路的特点和运行要求，合理设置电流保护的动作值和时间曲线，以达到快速定位和隔离故障的目的。
35kV高压线路三段式电流保护系统设计
. . .. . .工业大学华立学院课程设计（论文）35kV高压线路三段式电流保护系统设计论文题目35kV高压线路三段式电流保护系统设计系部机电与信息工程学部专业电气工程及其自动化班级11级4 班学号12031104026学生星亮指导老师升源起止时间2014/6/25-2014/7/10.. .专工业大学华立学院继电保护课程设计任务书6题目名称35kV高压线路三段式电流保护系统设计学部机电与信息工程学部专业班级11电气4班姓名星亮学号12031104026一、原始数据为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C 两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：短路点K1 K2 K3最大运行方式三相短路/A 3500 1000 368最小运行方式两相短路/A 3030 866 317二、应完成的工作1 绘制35kV线路三段式电流保护的原理图和展开图。
2 根据给定的原始数据，计算各段电流保护的一、二次动作电流和动作时限。
3 选择设备，并以表格的形式列出设备清单。
4 进行成本核算。
四、论文提纲1 引言2 设计的原始数据3 系统组成和工作原理3.1 原理接线图和展开图3.2 工作原理4 动作电流和动作时限计算4.1 电流Ⅰ段动作电流和动作时限的计算4.2 电流Ⅱ段动作电流和动作时限的计算4.3 电流Ⅲ段动作电流和动作时限的计算5 设备选择6 成本核算7 结束语五、课程设计文档装订顺序1 封面2 任务书3 论文注意：（1）不要把附录中的“论文格式文”装订在里面。
（2）任务书和论文分别编页码；封面不编页码。
目录摘要 (4)1.引言 (4)2.设计的原始数据 (5)3.系统组成和工作原理 (5)3.1 原理接线图和展开图 (5)3.2 工作原理 (6)4.动作电流和动作时限计算 (7)4.1 电流Ⅰ段动作电流和动作时限的计算 (7)4.2 电流Ⅱ段动作电流和动作时限的计算 (7)4.3 电流Ⅲ段动作电流和动作时限的计算 (8)5.设备选择 (8)6.成本核算 (8)7.结束语 (9)【参考文献】 (9)35kV高压线路三段式电流保护系统设计摘要：电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。
35kv三段式电流保护整定计算举例
如图所示，线路L1、L2上均配置有三段式电流保护。
已知:系统在最大、最小运行方式下的系统电抗分别为X s.max 6.3 , X s.min 9.4；线路L1、L2的长度分别为L1=25KM , L2=62KM ； 线路每公里正序电抗为X1=0.4Ω；
保护2中定时限过电流保护的动作时限为toIIpI.2＝2.5s；线路L-1的最
最小运行方式下：
Ik31
37000
9.4 0.4 25
1100 A 3
解：（1） 选择短路点并计算最大、最小短路电流
K2点短路时的三相短路电流：
最大运行方式下：
I
3
k2
6.3
37000
0.425
62
520A 3
最小运行方式下：
I
3
k2
9.4
灵敏度 满足要求。
（3）对电流保护II段，即限时电流速断保护进行整定计算 1)动作电流
II op.2
K I I rel k 2.max
1.2 520 624 A
I II op.1
K I II I rel op.2
1.1 624
686.4 A
I II opr .1
Kcon
I II op.1
2）计算保护范围、校验灵敏度
I oIp
X s.max
E X1Lmax
,
Lmax
1 X1
E I oIp
X s.max
1 37 103 0.4 1572
3
6.3
(完整word版)35KV线路继电保护课程设计
XXXXXXXXXXXXXXXXXXXX学院《35KV线路继电保护》课程设计姓名：系别:专业：班级：学号：指导老师：起止时间XXXX年X月XX日至XXXX年X月X摘要本次继电保护设计是35KV线路继电保护的配置及整定计算设计.本文首先介绍了此次设计要点，根据给定35KV线路网络的接线图及参数，进行短路电流进行整定计算，制定出反应其输电线路上相间短路、接地短路故障的继电保护配置方案。
通过对所配置的继电保护进行整定计算和校验，论证继电保护配置的正确性，并对部分输电线路继电保护回路进行了设计。
【关键词】短路电流整定计算输电线路继电保护目录摘要1第一章概述1.1 课程设计的目的1 1.2 课程设计的要求1 1。
3 课程设计的内容1 1。
4 设计步骤2第二章短路电流和电流保护的整定的计算2.1 设计的基本资料 3 2.2 短路电流的计算4 2.2。
1 电线路的阻抗计算4 2。
2.2AB三段式电流保护的整定值计算及灵敏度的校验5 2.2.3AD段三段式保护整定计算及灵敏度的校验6 2.3 三段式电流保护的交直流的展开图8 2。
4 单向接地故障零序电压保护9第三章继电器和互感器的选择3.1 继电器设备选择10 3。
2 互感器的变比10总结11参考文献12第一章概述1.1课程设计的目的:通过设计,是学生掌握和应用电力系统继电保护的设计、整定计算、资料整理查询和电气绘图等使用方法。
在此过程中培养学生对各门专业课程整体观念综合能力，通过较为完整的工程实践基本训练，为全面提高学生的综合素质及增强工作适应能力打下一定的基础.1.2课程设计的的要求:设计说明书在撰写时，文句要力求精炼简明，深入浅出，通顺易读。
计算过程的撰写要求：计算方法正确、参数取值合理，严格执行国家和行业现行的技术规范和标准;数据真实、可靠，公式选用合适，计算结果正确、可信,书写规范、工整。
对于图纸,要求按工程图标准绘制,图面要求排列整齐、布置合理、清洁美观。
35kV电网继电保护(共40张)
（三）可能(kěnéng)出现过负荷的电缆线路或电缆与架空混合线 路，应装设过负荷保护，保护宜带时限动作于信号，必要时可 动作于跳闸。
瓦斯保护优缺点：
瓦斯保护的主要优点是结构简单，灵敏性高，能反应变压器油箱内的各种 故障(gùzhàng)。特别是能反应轻微匝间短路。它也是油箱漏油或绕组、铁芯烧损 的唯一保护。
瓦斯保护不能反应变压器套管和引出线的故障，需与纵差动保护一起作 为变压器的主保护。
第25页，共40页。
电力变压器保护
2、电流速断保护
3、电流Ⅲ段的保护(bǎohù)范围：能保护(bǎohù)本线路和相邻线路全长。 电流Ⅲ段一般做后备保护。
Ⅲ段的后备作用： 1)近后备——同一地点电流Ｉ、Ⅱ段拒动的后备 2）远后备——下一个变电站的保护和断路器拒动的后备（防止短路点不切除
）
第12页，共40页。
35kV电网线路保护
4、评价
简单可靠，灵敏性好。
变压器的故障类型:
油箱内部故障：绕组匝间，绕组相间，中性点接地侧的接地短路。 油箱外部故障：套管和引出线上发生的相间短路和接地短路。
变压器的不正常工作状态：
外部短路引起的过电流；外部短路引起的中性点过压；过负荷； 油面降低；油温升高；过励磁。
第19页，共40页。
电力变压器保护
变压器主保护(bǎohù)配置
变压器安装时， 应使顶盖与水平 面之间夹角应有1 ％～1．5％的坡 度，连接管有2 ％～4％的升高坡 度。
电力变压器保护
瓦斯保护分为: 重瓦斯和轻瓦斯
35KV线路保护
35KV输电线路继电保护设计作者：鄢凯指导教师：陕春玲教学单位：三峡大学葛洲坝集团电力有限责任公司摘要：35KV输电线路继电保护主要是阶段式电流保护，即第Ⅰ段为电流速断保护，第Ⅱ段为限时电流速断保护，第Ⅲ段为过电流保护。
它以第Ⅰ段和第Ⅱ段作为主保护，以第Ⅲ段作为辅助保护。
当第Ⅰ、Ⅱ段灵敏系数不够时，可采用电流、电压联锁速段保护。
第Ⅰ段保护动作时间短，速动性好，但其动作电流较大，不能保护线路全长，保护范围最小;第Ⅱ段保护有较短的动作时限，而且能保护线路全长，却不能作为相邻元件的后备保护；第Ⅲ段保护的动作电流较前两段小，保护范围大，既能保护本线路的全长又能作为相邻线路的后备保护，灵敏性最好，但其动作时限较长，速动性差。
使用Ⅰ段、Ⅱ段、Ⅲ段组成的阶段式电流保护的主要优点是简单、可靠，并且在一般情况下能够满足快速切除故障的要求。
阶段式电流保护，在灵敏系数能满足要求时，用于35KV中性点非直接接地电网的线路上，作为相间短路的保护。
在35KV线路继电保护的设计中，还用到了单相接地保护，一般采用无选择性的绝缘监视信号装置。
关键词：35KV线路阶段式电流保护单相接地保护整定计算原理接线图评价及应用前言电力系统继电保护技术，是随电力系统的发展而发展起来的一门专业技术。
电力系统的发展，使发电设备容量和供电范围不断扩大，电压等级不断提高，电力系统的网络也越来越复杂。
这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术，便提出了越来越高的要求，从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。
再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。
35KV电力系统属中性点非直接接地系统，其中性点或经消弧线圈接地或不接地；对于相间短路和单相接地，由于接地电流小，三相电压仍能保持平衡，对用户没有很大的影响。
因此，单相接地保护一般动作于信号，但单相接地对人身和设备的安全产生危害时，就应动作于断路器跳闸，故均应装设相应的继电保护装置，一般由具有阶梯时限特性的多段式保护构成。
继保35kv线路三段式电流保护课程设计
继保35kv线路三段式电流保护课程设计
继电保护是电力系统中保护设备的重要组成部分，是保障电力系统安全稳定运行的关键技术之一。
35kV线路是电力系统中电能传输的重要组成部分，对其进行合理设计和配置电流保护装置，能够保护系统设备，防止事故发生并最大程度地减小故障范围，提高系统的可靠性和稳定性。
继保35kV线路三段式电流保护的设计过程中需要考虑以下几个方面：
1. 线路参数和系统要求：设计师需要了解线路的电阻、电感、电容等参数，以及系统的额定电流、短路电流等要求。
2. 选择合适的保护装置：根据线路的特点和系统的要求，选择适合的保护装置。
三段式电流保护是一种常用的保护方式，可根据线路的长度和电流变化情况进行配置。
3. 确定保护阀值：根据故障检测的要求，确定不同段保护的阀值。
一般情况下，距离最近的一段电流保护的阀值设置较低，而后续段的阀值逐渐增大。
4. 调整保护动作时间：根据三段电流保护的配置和阀值，调整保护的动作时间，使其能够在故障发生时能够准确、快速地进行保护动作，保护系统设备。
5. 配置旁路断路器：为了提高系统的可靠性和可用性，在电流保护的同时，还可以考虑配置旁路断路器，当故障发生时能够
迅速地切除故障部分，保护系统其他设备不受损害。
6. 进行阻抗匹配：在三段电流保护的配置过程中，需要进行阻抗的匹配，以保证保护的准确性。
阻抗匹配的设计是根据线路的特性和保护装置的参数来确定的。
综上所述，继保35kV线路三段式电流保护的设计需要考虑线路参数和系统要求，选择合适的保护装置，确定阀值和动作时间，配置旁路断路器，并进行阻抗匹配。
通过合理的设计和配置，能够提高系统的可靠性和稳定性，保护设备的安全运行。
35kV线路保护整定
35kV线路保护1计算依据DL/T 584-2017《3kV~110kV电网继电保护装置运行整定规程》DL/T 1502-2016《厂用电继电保护整定计算导则》235kV线路保护配置1）差动保护2）相间距离保护3）三段式电流保护3启动元件定值I3.1.启动元件定值.qd tb3.1.1.突变量启动元件整定原则：（1）按躲过正常最大负荷电流或大型电动机起动整定，建议取0.2In（In：CT一次值）；（2）线路供电范围内存在大电机启动时，需考虑大电机启动时的冲击电流；上述两种整定原则取最大值，并保证有足够的灵敏度。
3.1.2.灵敏度计算（1）要求在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。
3.1.3.负序电流启动定值整定原则：按躲过线路正常运行时最大不平衡产生的负序电流整定0.1~0.5In，一般取0.1In（In：CT一次值）；灵敏度计算：（1）负序电流分量启动元件在本线路末端金属性两相短路故障时，灵敏系数大于4；（2）在距离III段动作区末端金属性两相短路故障时灵敏系数大于2。
3.1.4.零序电流启动定值按躲过线路正常运行时最大不平衡产生的零序电流整定0.1~0.5In，一般取0.1In（In：CT一次值）；零序电流分量启动元件在本线路末端金属性单相和两相接地故障时，灵敏系数大于4；在距离III段动作区末端金属性单相和两相接地故障时，灵敏系数大于2。
注：线路两侧电流启动一次值应相同。
4 差动保护参考《DL/T 584-2017 3kV~110kV 电网继电保护装置运行整定规程》7.2.4条。
4.1. 差动电流定值cd I按保证发生故障有足够的灵敏度并躲过最大负荷情况下的不平衡电流整定，根据短路电流水平，一般取300A~600A 。
光纤纵差保护在全线路各类金属性短路故障时灵敏系数大于2，两侧定值一次值相等。
5 相间距离保护1）35kV 线路相间距离保护和接地距离保护原则上采用同一套定值，即统一按照相间距离I 、II 、III 段保护整定原则整定。
35kV线路三段式电流保护整定计算
35kV 高压进线线三段式电流保护和整定计算对 35～63kV 线路，可按下列要求装设相间短路保护装置：1) 对单侧电源线路可采用一段或两段电流速断或电流闭锁电压速断作主保护，并应以带时限过电流保护作后备保护。
当线路发生短路，使发电厂厂用母线电压或重要用户母线电压 低于额定电压的 60%时，应能快速切除故障。
2)35kV 线路相间短路的电流保护35kV 线路继电保护的主体。
电流保护多采用三段式，即由电流速断保护、限时电流速断保护和过电流保护组成。
电流速断保护（也称为Ⅰ段）动作时间短，速动性好，但其动作电流较大，某些情况下不能保护线路全长；限时电流速断保护（也称为Ⅱ段）有较短的动作时限，而且能保护线路全长，却不能作为相邻线路的后备保护；定时限过电流保护（也称为Ⅲ段）的动作电流较前两段小，保护范围大，既能保护本线路全长又能作为相邻线路的后备保护。
7.3.1 第一段 无时限电流速断保护1) 'act.1I 应躲过进线末端K2点的最大三相短路电流整定。
'(3)1 2.max 1.2536594574 set rel k I K I A =⨯=⨯=其中： I act 保护装置的动作电流，又叫做一次动作电流(3)2,max k I ——K2点的最大三相短路电流K rel ——可靠系数，一般取1.25～1. 52) 继电器的动作电流为：``.1 LH 14574 38.12 6005CO set set K I I A K ⨯⨯=== （7.2） 其中：K co ——接线系数，本设计中取1K LH ——电流互感器TA 的变流比考虑到系统发展时仍能适应，选用DL-11/50型电流继电器，其动作电流的整定范围为12.5～50A ，故动作电流整定值为40A 。
3) 第一段的灵敏性通常用保护范围的大小来衡量，根据本设计的数据，按线路首端（d1点）短路时的最小短路电流校验灵敏系数。
.1min '.1 5196 2 0.98 1.5 4574sc d sen act I K I ===<（7.3） 其中：K sen ——灵敏系数不满足要求，因此必须进一步延伸电流速短的保护范围，使之与下一条线路的限时电流速断相配合，这样其动作时限就应该选择得比下一条线路限时速断的时限再高一个t ∆所以动作时限整定为：2t =1t +2t ∆=1.0 s （7.4）故应装设带时限电流速断保护。
35KV以下继电保护及三段式电流保护整定计算
35KV以下继电保护及三段式电流保护整定计算35KV以下继电保护及三段式电流保护整定计算刘贺摘要：35KV以下电力系统供配电生产过程中，有可能发生各类故障和各种不正常情况。
继电保护是电力系统的重要组成部分，对保证电力系统的安全经济运行，防止事故发生和扩大起到关键性的作用。
关键词：继电保护；母线保护；变压器保护；电动机保护；随着钢铁企业迅速发展，35KV以下电力系统因继电保护引起的电力事故占较大比重，由于定值计算与管理失误造成继电保护事故也时有发生。
因此，继电保护定值计算工作显得十分重要。
继电保护的作用有1：当电力系统发生故障时，自动、迅速、有选择地将故障设备从电力系统中切除，保证系统其余部分迅速恢复运行，防止故障进一步扩大。
2：当发生不正常工作情况时，能自动、及时地选择信号上传给运行人员进行处理，或者切除那些继续运行会引起故障的电器设备。
一：母线保护1：母线保护主要有1.1相间短路的三段式电流保护（作用于跳闸）。
1.2单相接地保护(作用于信号)。
1.3过负荷保护（作用于信号）。
1.4三相一次重合闸。
2：三段式电流保护的整定原理第一段：瞬时电流速断保护原理：反应电流增大而瞬间动作。
要求：最小保护范围不得低于15%～20%线路全长，才允许使用。
保护范围：本线路首端起的一部分。
整定原则：1）动作电流按躲过被保护线路末端短路时的最大短路电流整定。
公式I I OP.1=K I rel I k.b.maxI k.b.max————最大运行方式下，保护区末端B母线处三相相间短路时，流经保护的短路电流。
K I rel————可靠系数，一般取1.2~1.3.2）动作时限0S第二段：延时电流速断保护原理：反应电流增大而带一定时限动作。
要求：按与相邻线路瞬时电流速断保护配合整定。
保护范围：能保护本线路全长及下一线路首端的一部分。
整定原则：1）按与相邻线路瞬时电流速断保护配合整定。
公式I II op.1=k II rel I I op.2k II rel————可靠系数，一般取1.1~1.2.2）动作时限按与相邻线路瞬时电流速断保护配合整定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
广东工业大学华立学院课程设计（论文）35kV高压线路三段式电流保护系统设计论文题目35kV高压线路三段式电流保护系统设计系部机电与信息工程学部专业电气工程及其自动化班级 11级 4 班学号 12031104026学生姓名李星亮指导老师李升源起止时间 2014/6/25-2014/7/10 广东工业大学华立学院继电保护课程设计任务书6题目名称35kV高压线路三段式电流保护系统设计学部机电与信息工程学部专业班级11电气4班姓名李星亮学号12031104026一、原始数据为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：短路点K1 K2 K3最大运行方式三相短路/A 3500 1000 368最小运行方式两相短路/A 3030 866 317二、应完成的工作1 绘制35kV线路三段式电流保护的原理图和展开图。
2 根据给定的原始数据，计算各段电流保护的一、二次动作电流和动作时限。
3 选择设备，并以表格的形式列出设备清单。
4 进行成本核算。
四、论文提纲1 引言2 设计的原始数据3 系统组成和工作原理3.1 原理接线图和展开图3.2 工作原理4 动作电流和动作时限计算4.1 电流Ⅰ段动作电流和动作时限的计算4.2 电流Ⅱ段动作电流和动作时限的计算4.3 电流Ⅲ段动作电流和动作时限的计算5 设备选择6 成本核算7 结束语五、课程设计文档装订顺序1 封面2 任务书3 论文注意：（1）不要把附录中的“论文格式范文”装订在里面。
（2）任务书和论文分别编页码；封面不编页码。
目录摘要 (4)1.引言 (4)2.设计的原始数据 (5)3.系统组成和工作原理 (5)3.1 原理接线图和展开图 (5)3.2 工作原理 (6)4.动作电流和动作时限计算 (7)4.1 电流Ⅰ段动作电流和动作时限的计算 (7)4.2 电流Ⅱ段动作电流和动作时限的计算 (7)4.3 电流Ⅲ段动作电流和动作时限的计算 (7)5.设备选择 (8)6.成本核算 (8)7.结束语 (8)【参考文献】 (9)35kV高压线路三段式电流保护系统设计摘要：电力系统的飞速发展对继电保护不断提出新的要求，电子技术、计算机技术与通信技术的飞速发展又为继电保护技术的发展不断地注入了新的活力。
因此，继电保护技术得天独厚，在40余年的时间里完成了发展的4个历史阶段：继电保护的萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。
继电保护技术未来趋势是向计算机化，网络化，智能化，保护、控制、测量和数据通信一体化的发展。
继电保护的原理是利用被保护线路或设备故障前后某些突变的物理量为信号量，当突变量到达一定值时，起动逻辑控制环节，发出相应的跳闸脉冲或信号。
对电力系统继电保护的基本性能要求是有选择性，速动性，灵敏性，可靠性。
本次课程设计以电网的某条线路为例进行了三段式电流保护的分析设计。
重点进行了电路的化简，短路电流的求法，继电保护中电流保护的具体计算。
关键字：35KV线路，继电保护，三段式电流保护1.引言电力系统继电保护技术，是随电力系统的发展而发展起来的一门专业技术。
电力系统的发展，使发电设备容量和供电范围不断扩大，电压等级不断提高，电力系统的网络也越来越复杂。
这对于保证电力系统安全、可靠、稳定运动必不可少的继电保护技术，便提出了越来越高的要求，从而也就有了电力系统继电保护原理和装置从简单到复杂的发展过程。
再次我们所介绍的继电保护原理及装置主要用于35KV输电线路中。
35KV电力系统属中性点非直接接地系统，其中性点或经消弧线圈接地或不接地；对于相间短路和单相接地，由于接地电流小，三相电压仍能保持平衡，对用户没有很大的影响。
因此，单相接地保护一般动作于信号，但单相接地对人身和设备的安全产生危害时，就应动作于断路器跳闸，故均应装设相应的继电保护装置，一般由具有阶梯时限特性的多段式保护构成。
为提高供电的可靠性尽快将故障从系统中切除，本次设计主要采用的是三段式电流保护和单相接地保护。
着重介绍了这两种保护的工作原理，并对其保护进行了详细整定分析，以便更好的为该线路配备一套优良的继电保护装置，提高该线路的选择性，速动性、灵敏性、可靠性的要求，使得该电网可靠、简单、经济、正常运行。
2.设计的原始数据为图示的35kV单侧电源线路1处设计一个三段式电流保护系统。
原始数据：线路1的最大负荷电流为90A；电流互感器的变比为n TA=200/5（仅A、C两相安装有电流互感器，B相没有安装）；线路2的定时限过电流保护的动作时限为1.5s；最大运行方式K1、K2、K3点三相短路的短路电流和最小运行方式K1、K2、K3点两相短路的短路电流见下表：短路点K1 K2 K3最大运行方式三相短路/A 3500 1000 368最小运行方式两相短路/A 3030 866 3173.系统组成和工作原理3.1 原理接线图和展开图原理图展开图3.2 工作原理电网在运行过程中，可能发生各种故障和不正常的运行状态，最常见的同时也是最危险的故障就是发生各种形式的短路。
当被保护的线路上发生短路故障时，其主要特点就是电流增加和电压的降低，利用这两个特征可以构成电流电压保护，电流保护主要包括：无时限电流速断保护，限时电流速断保护和定时限过流保护。
1.电流速断保护（电流保护I段）：根据继电器保护速动性的要求，保护装置动作切除故障的时间，必须满足稳定和保证重要用户供电的可靠性，原则上总是越快越好，因此力求装设快速动作的继电保护，电流速断保护就是这样的保护不可能保护线路的全长。
2.限时电流速断：由于无时限电流速断不能保护线路的全长，因此考虑增加一段新的保护用来切除本线路的上速断范围以外的故障，同时也能作为速断的后备，这就是限时速断，称为II段电流保护，由于要求限时电流速断保护必须保护线路的全长，因此它的保护范围必然要延伸到下一条线路中去，这样当下一条线路出口处发生短路使，它就会误动作，为了保证动作的选择性，就必须使保护的动作有一定的时限，此时限的大小与其延伸的范围有关，为尽量缩小时限，首先规定其整定计算原则为限时电流的速断的保护范围不超过下条线路电流速断的保护范围；同时动作时限比下一条电流速断保护高出一个△t的时间段。
3定时限过电流保护。
虽然无时限电流速断保护可以无时限的切除故障电路，但它不能保护线路的全长，限时电流保护虽然可以较小的切除线路全长上任意一点的故障，但它不能做相邻线路故障的后备，因此引入定时限过电流保护，又称三段电流保护，它是指启动电流按照躲过最大负荷电流来整定的一种保护装置。
4.动作电流和动作时限计算4.1 电流Ⅰ段动作电流和动作时限的计算一次电流：)(4375350025.1)3(max 1A =⨯==⋅⋅N K rel oper I K I继电器动作电流：)(4.1095200437511A ===⋅⋅⋅I oper TAcon I oper g I n K I4.2 电流Ⅱ段动作电流和动作时限的计算)(0.1250100025.1)3(max 22A =⨯==⋅⋅⋅oper reli I oper I K I )(5.14370.125015.121A =⨯==⋅⋅Ioper rel II oper I K I )(94.355.14375200111A =⨯==⋅⋅⋅II oper ATcon IIoper g I n K I动作时限：5.021=∆+=t t t III灵敏度检验：3.110.20.12502330301)2(min 1>=⨯==⋅⋅⋅II oper K senI I K 4.3 电流Ⅲ段动作电流和动作时限的计算过电流的保护动作电流：)(59.1909085.05.12.1max 11A =⨯⨯==⋅⋅I K K K I res sa rel oper 继电器动作电流：76.459.190520011=⨯=⋅⋅III oper g I 动作时限：s t t t IIIIII 0.25.05.121=+=∆+=灵敏度检验：作本线路近后备保护5.177.1359.1902330301)2(min 1>=⨯==⋅⋅⋅III oper K senI I K 作相邻线路2的远后备保护2.194.359.19023866)2(1)2(min 2>=⨯==⋅⋅⋅oper K senI I K 5.设备选择6.成本核算由于线路简洁，设备简单所以成本较低。
成本：29+30+17+38+22=136元7.结束语电流速断、限时电流速断和过电流保护都是反应于电流升高而动作的保护装置。
它们之间的区别主要在于不同的原则来选择起动电流。
即速断是按照躲开某一点的最大短路电流来整定，限时速断是按照躲开前方各相邻元件电流速断保护的动作电流整定，而过电流保护则是按照躲开最大负荷电流来整定。
由于电流速断不能保护线路全长，限时电流速断又不能作为相邻元件的后备保护，因此，为保证迅速而又选择性地切除故障，常常将电流速断、限时电流速断和过电流保护组合在一起，构成阶段式电流保护。
输电线路并不一定都要装三段式电流保护，有时只装其中的两段就可以了。
具体应用时，可以只采用速断加过电流保护，或限时速断加过电流保护，也可以三者同时采用。
无时限电流速断保护按保护全线路考虑后，此时，可不装设带时限电流速断保护，只装设无时限电流速断和过电流保护装置。
又如在很短的线路上，装设无时限电流速断往往其保护区很短，甚至没有保护区，这时就只需装设带时限电流速断和过电流保护装置，叫做二段式电流保护。
综上所述，电流保护是根据网络发生短路时，电源与故障点之间电流增大的特点构成的。
无时限电流速断保护是以避开被保护线路外部最大短路电流为整定的原则，它是靠动作电流的整定获得选择性。
带时限电流速断保护则同时依靠动作电流和动作时间获得选择性，并要与下一线路的无时限电流速断保护相配合。
过电流保护以躲开线路最大负荷电流和外部短路切除后电流继电器能可靠返回为整定原则。
它依靠动作电流及时间元件的配合获得选择性。
【参考文献】[1] 张保会，尹项根．电力系统继电保护[M]．北京：中国电力出版社，2009．[2] 于永源，杨绮雯. 电力系统分析[M]. 北京:中国电力出版社，2007.[3] 王永康．继电保护与自动装置[M]．北京：中国铁道出版社，1986．。
