催化剂比表面积
稀土催化剂指标
稀土催化剂指标
稀土催化剂的指标主要包括以下几个方面：
1. BET比表面积：催化剂的比表面积可以反映其有效活性组分的暴露程度，表
面积越大，相应的活性位点也就越多，催化活性也就越高。
2. 孔容和孔径分布：催化剂通常需要具有一定的孔容和适当的孔径分布，以确保反应物分子可以进入并与催化剂有效接触。
3. 晶相组成：稀土催化剂的晶相组成会直接影响其催化性能。
通常，单一晶相的稀土催化剂比混合晶相的催化剂具有更高的催化活性。
4. 活性组分含量：稀土催化剂中的活性组分含量也是一个重要的指标。
合适的活性组分含量可以提高催化剂的活性，但过高的含量可能会导致活性组分的堆积，降低催化剂的催化活性。
5. 稀土含量分布：稀土催化剂中的稀土元素的分布对催化活性也有着重要影响。
均匀分布的稀土可以提供更多的活性位点，从而提高催化剂的活性。
6. 热稳定性：稀土催化剂在高温条件下的热稳定性也是一个重要的指标。
催化剂需要具有足够的热稳定性，以保持其催化活性和结构稳定性。
7. 抗中毒性：稀土催化剂需要具有一定的抗中毒性，可以抵御异物（如硫、氯等）的吸附和毒化，保持催化剂的长期活性。
以上指标综合考虑，可以评价稀土催化剂的催化性能和适用性。
氮气吸附法在测定催化剂的比表面积的注意事项

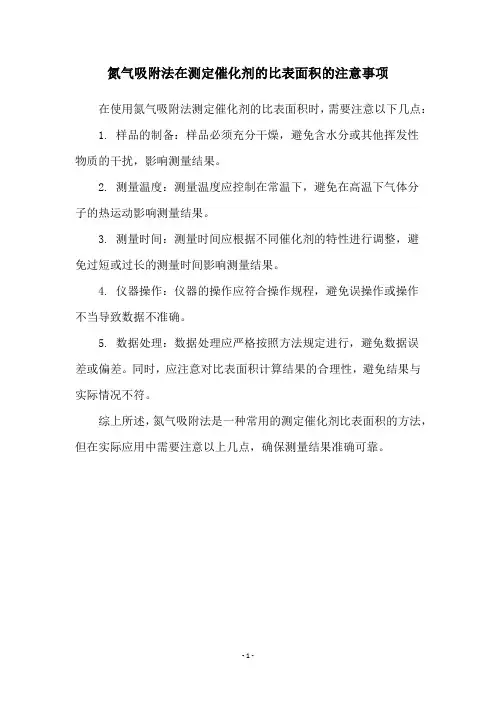

氮气吸附法在测定催化剂的比表面积的注意事项
在使用氮气吸附法测定催化剂的比表面积时，需要注意以下几点： 1. 样品的制备：样品必须充分干燥，避免含水分或其他挥发性
物质的干扰，影响测量结果。
2. 测量温度：测量温度应控制在常温下，避免在高温下气体分
子的热运动影响测量结果。
3. 测量时间：测量时间应根据不同催化剂的特性进行调整，避
免过短或过长的测量时间影响测量结果。
4. 仪器操作：仪器的操作应符合操作规程，避免误操作或操作
不当导致数据不准确。
5. 数据处理：数据处理应严格按照方法规定进行，避免数据误
差或偏差。
同时，应注意对比表面积计算结果的合理性，避免结果与实际情况不符。
综上所述，氮气吸附法是一种常用的测定催化剂比表面积的方法，但在实际应用中需要注意以上几点，确保测量结果准确可靠。
- 1 -。
实验十六 流动吸附色谱法测定催化剂的比表面积
实验十六流动吸附色谱法测定催化剂的比表面积实验十六流动吸附色谱法测定催化剂的比表面积一( 实验目的1(明确固体催化剂比表面积测试的意义。
2(熟悉装置，了解吸附原理，掌握测试方法。
3(掌握流动吸附色谱法计算面积的方法——B?E?T计算法。
二(实验原理测定表面积是根据气体吸附理论来进行的，吸附量的测定方法有静态的BET法(重量法、容量法)和流动的气相色谱法，色谱法的特点是不需要真空装置，方法简单、迅速、安全。
该法所用的流动气体是一种吸附质与一种惰性气体的混合物，通常采用氮气作为吸附质，氦气作载气。
由于条件限制，本实验采用氮气作吸附质，氢气作载气，氮气、氢气以一定比例混合，达到一定的相对压力，然后流经样品，当样品放入盛有液氮的保温瓶里冷却时，样品对混合气中的氮气发生物理吸附，而不吸附氢气，吸附气体量与试样表面积成正比，当吸附达到平衡时，除去液氮，温度升高。
氮气又从样品声脱附而出，混合气体的浓度变化用热导池检测器记录下来，由脱附峰与已知的一定氮气量出的标准峰面积比(直接标定)，即可计算出此氮气分压下的吸附量。
按照B?E?T式计算单分子层饱和吸附量，从而求出催化剂表面积。
三( 实验装置实验装置如图16-1所示:图16-1 流动吸附色谱法测定催化剂比表面积流程示意图1—氮气、氢气钢瓶;2—减压阀;3—净化器;4—稳流阀;5—转子流量计;6—混合器;7—1号冷阱;8—热导池;9—恒温箱;10—标准六通阀;11—2号冷阱;12—皂沫流量计;13—平衡电桥;14—XWC—100型电子电位差计;四( 操作步骤1(样品称量样品经110?干燥后，装入样品管，精确称取0.0300~0.0800克(根据样品表面积大小而异)，然后把它装到测定仪的样品管接口上(为防止药品进入仪器，管口用药棉堵上)。
2(测试液氮的饱和蒸汽压Ps。
由于每次实验时温度和大气压都是不同的，加上液氮在存放和使用过程中不断地挥发和空气的冷凝，温度有所变化，导致液氮饱和蒸汽压Ps的改变，因此，每次实验都必须测定当时的液氮饱和蒸汽压，本实验用氧蒸汽温度计测定液氮的实际温度，然后再利用蒸汽压和温度的关系曲线，查得液氮的饱和蒸汽压Ps。
25孔脱硝催化剂比表面积-概述说明以及解释
25孔脱硝催化剂比表面积-概述说明以及解释1.引言1.1 概述概述部分的内容可以包括对25孔脱硝催化剂和比表面积的背景和相关信息进行简要介绍。
下面是一个可能的概述内容：引言概述随着工业发展和能源消耗的增加，大气污染成为一个全球性的问题。
氮氧化物（NOx）是造成大气污染的重要成分之一，其排放对环境和人类健康产生不可忽视的影响。
因此，研究和开发高效的催化剂来降低NOx 的排放量成为当前环境科学领域的一个重要研究课题。
25孔脱硝催化剂作为一种新型催化材料，具有优良的催化性能和稳定性，被广泛应用于NOx脱除过程中。
该催化剂以其独特的孔结构和催化活性吸引了许多研究人员的关注。
然而，催化剂的比表面积对其催化性能具有重要影响。
比表面积是指单位质量催化剂固体表面积的大小。
催化剂的比表面积越大，其表面的反应活性中心数量就越多，从而提高了催化反应的效率。
25孔脱硝催化剂由于其多孔结构特点，相较于传统催化剂，具有更大的比表面积，因此具有更高的催化活性和选择性。
本文将会针对25孔脱硝催化剂的比表面积进行深入研究和讨论。
通过实验和模拟方法，我们将探讨比表面积与25孔脱硝催化剂催化性能之间的关系，并探索提高催化剂比表面积的方法和途径。
基于这些研究成果，我们将能够更好地理解25孔脱硝催化剂的性能，并为进一步优化催化剂设计提供有价值的参考。
通过本文的研究，我们有望为解决大气污染问题和促进催化剂技术的发展做出一定的贡献。
本文的结论部分将总结研究结果，并针对未来的研究方向提出展望，以期推动相关领域的进一步研究和应用。
文章结构部分的内容可以包括以下内容：本文结构如下：1. 引言1.1 概述1.2 文章结构1.3 目的2. 正文2.1 25孔脱硝催化剂2.2 比表面积3. 结论3.1 总结3.2 展望在本文中，首先会进行引言部分的介绍，概述25孔脱硝催化剂以及比表面积的相关背景和意义。
然后，文章将详细探讨25孔脱硝催化剂的特点和应用领域，并分析比表面积在催化剂性能中的作用和影响因素。
催化剂表征的主要内容
催化剂表征的主要内容
催化剂表征是指对催化剂进行结构、组成、表面性质等方面的分析和评价，以更好地了解催化剂的性能和活性。
主要内容包括：
1.化学成分和元素分析：
•使用技术如X射线荧光光谱（XRF）或原子吸收光谱
（AAS）等，来确定催化剂中的元素含量。
2.结构表征：
•X射线衍射（XRD）：用于确定催化剂中晶体结构的方法。
•电子显微镜（SEM/TEM）：提供催化剂表面形貌和粒子大小等信息。
•扫描隧道电子显微镜（STEM）：对催化剂表面原子级结构进行高分辨率成像。
•傅里叶变换红外光谱（FT-IR）：用于检测表面吸附物质和官能团。
3.表面化学性质：
•X射线光电子能谱（XPS）：提供元素的化学状态、电荷状态和表面组成信息。
•傅里叶变换红外光谱（FT-IR）：表面吸附物质的化学键信息。
4.比表面积和孔隙结构：
•比表面积分析（BET）：用于测定催化剂的比表面积。
•孔径分布分析（BJH）：用于测定催化剂孔隙大小和分布。
5.催化剂活性和选择性：
•实验室反应器：通过模拟实际催化反应条件来评估催化剂性能。
•动力学研究：考察催化剂对反应速率的影响。
6.稳定性和寿命评估：
•循环实验：考察催化剂在多次使用后的性能变化。
•寿命测试：对催化剂在长时间内的稳定性进行评估。
这些表征方法的选择取决于催化剂的类型、应用以及研究的具体目的。
通过综合这些表征手段，研究人员可以更全面地了解催化剂的性质，有助于优化催化剂设计和提高催化活性。
催化剂的物理结构
(b) 吸附剂含的微孔 被氮的多层吸附充填 堵塞， 堵塞 ， 有碍于多层的 进一步发展
(c) 发生毛细凝 聚现象， 聚现象 ， 表观吸 附量大于多层吸 附量
二、催化剂的孔结构
固体催化剂是具有发达孔隙结构的颗 粒集合体.催化剂的孔结构参数主要包 括密度、比孔体积、平均孔半径、孔 径分布等。下面主要介绍密度、比孔 体积和孔径分布。
根据孔径范围的不同， 根据孔径范围的不同，孔分布的测定可采 用不同的方法： 压汞法：可以测定大孔和孔径4nm以上的 压汞法：可以测定大孔和孔径4nm以上的 中孔的孔径分布 气体吸附法：可以测定半径小于20气体吸附法：可以测定半径小于20-30nm 的中孔孔径分布和大于0.3nm微孔孔径分 的中孔孔径分布和大于0.3nm微孔孔径分 布
催化剂颗粒集合体示意图 催化剂颗粒集合体示意图
孔的类型
闭孔 交联孔(开孔)
通孔(开孔) 盲孔(开孔)
孔形的分类
筒形孔 裂隙孔
锥形孔
空隙或裂缝 球形孔(墨水瓶孔)
1.密度 1.密度
催化剂的密度是单位体积内含有的催化剂 的质量
X＝m/V
实际催化剂是多孔体，成型的催化剂粒团 包含固体骨架体积V真，内孔体积V孔和孔隙 体积V隙。
一、催化剂的比表面积及测定
1.比表面积定义及表示（ 1.比表面积定义及表示（specific 比表面积定义及表示 area） surface area） 比表面通常用来表示物质分散的程度， 比表面通常用来表示物质分散的程度， 分散的程度 又称分散度。 又称分散度。 催化剂比表面积定义为每克催化剂或吸 催化剂比表面积定义为每克催化剂或吸 比表面积定义 附剂的总面积，表示为Sg。 附剂的总面积，表示为Sg。 Sg
vB
比表面积求算的方法及各种理论适用的条件及注意的问题
比表面积求算的方法及各种理论适用的条件及注意的问题1.催化剂的比表面积贝士德仪器：指单位质量多孔物质内外表面积的总和单位：m2/g2.对于多孔催化剂或载体：可测方法总的比表面积BET法、色谱法活性比表面积化学吸附法、色谱法3.BET吸附等温方程――贝士德仪器BET比表面（目前公认为测量固体比表面的标准方法）（2）常见测定气体吸附量的方法：1.贝士德仪器容量法测定比表面积是测量已知量的气体在吸附前后体积之差，由此即时算出被吸附的气体量。
在进行吸附操作前，要对催化剂样品进行脱气处理，然后进行吸附操作。
2.重量法重量法的原理是用特别设计的方法称取被摧化剂样品吸附的气体重量。
本法采用灵敏度高的石英弹簧秤，由样品吸附微量气体后的伸长直接测量出气体吸附量。
石英弹簧秤要预先校正。
除测定吸附量外，其他操作与容量法一致。
重量法能同时测量若干个样品(由样品管的套管数而定)，所以具有较高的工作效率。
但限于石英弹簧的灵敏度和强度，测量的准确度比容量法低得多，所以通常用于比表面积大于50m2样品的测定3.气相色谱法上述BET容量法和重量法，都需要高真空装置，而且在测量样品的吸附量之前，要进行长时间的脱气处理。
不久前发展的气相色谱法测量催化剂的比表面积，不需要高真空装置，而且测定的速度快，灵敏度也较高，更适于工厂使用。
色谱法测比表面积时，固定相就是被测固体本身(即吸附剂就是被测催化剂)，载气可选用Nz、Hz等，吸附质可选用易挥发并与被测固体间无化学反应的物质，如CeHe、CCld、CH：OH 等。
4.复杂催化剂不同比表面积的分别测定用上述基于物理吸附原理测定比表面积的方法，只能测定催化剂的总表面积，而不能测定不同组分(如活性金属)的比表面积。
因此，常常利用有选择性的化学吸附，来测定不同组分所占的表面积。
气体在催化剂表面上的化学吸附与物理吸附不同，它具有类似或接近于化学反应的性质，因而能对催化剂的某种表面有选择的能力。
没有一个适于测定各种不同催化剂成分表面积的通用方法，而是必须用实验来寻找在相同条件下只对某种组分发生化学吸附而对其他组分呈现惰性的气体，或者同一气体在这些组分上都能发生化学吸附，然而吸附的程度有所不同，也可以用于求得不同组分的表面积。
BET_BJH_HK_T-PLOT催化剂比表面积详解
力场，这样就对气体分子产生吸附作用。 *吸附的分子仍是在不断运动的（例如振动）。
*气体分子能克服固体表面的引力，会离开表面造成脱附。
*吸附与脱附之间可以建立动态平衡.
NANJING UNIVERSITY OF TECHNOLOGY
吸附剂:具有吸附能力的固体物质. 吸附质:被吸附剂所吸附的物质,(如氮气).
NANJING UNIVERSITY OF TECHNOLOGY
物理吸附理论简单介绍
吸附现象:
吸附作用指的是一种物质的原子或分子附着在另一种物 质表面上的过程-----物质在界面上变浓的过程。界面上的 分子与相里面的分子所受的作用力不同而引起的。
*气－固接触面来说，由于固体表面分子受力不均衡，就产生一个剩余
NANJING UNIVERSITY OF TECHNOLOGY
IUPAC定义的孔大小（孔宽）分为：
微孔（micropore） < 2nm 中孔（mesopore） 2～50nm 大孔（macropore） 50～7500nm 巨孔（megapore） > 7500nm（大气压下水银可进入）
此外，把微粉末填充到孔里面，粒子(粉末)间的空 隙也构成孔。虽然在粒径小、填充密度大时形成小 孔，但一般都是形成大孔。 分子能从外部进入的孔叫做开孔(open pore)，分 子不能从外部进入的孔叫做闭孔(closed pore)。
NANJING UNIVERSITY OF TECHNOLOGY
Ⅴ型等温线很少遇到，而且难以解释，虽然反映了吸附质
与吸附剂之间作用微弱的Ⅲ型等温线特点，但在高压区又
表现出有孔充填（毛细凝聚现象）。
Ⅵ型等温线：又称阶梯型等温线。是一种特殊类型的等温 线，反映的是固体均匀表面上谐式多层吸附的结果（如氪 在某些清净的金属表面上的吸附）实际上固体的表面，尤 其是催化剂表面，大都是不均匀的，因此很难遇到此情况
催化剂的表面积、孔容、孔结构
exp( 2V~)
rn2RTV~
exp(
)
rb RT
因为rb > rn，故Pb > Pn。
墨水瓶模型的 毛细管凝聚
模型二-Cohan两端开口的圆柱形模型：在
孔内，气-液间不是形成弯月面，不能直接
用Kelvin方程，而是形成圆筒形液膜，随压
力增加，液膜逐渐增厚。
Cohan给出凝聚所需的压力为
b2 s2
exp( q2 RT
)
b1s1
exp( q1 RT
)
a2 Ps1
即
a2 P s1
b2 s2
exp( q2 RT
)
同理，对(i-1)层，
ai Psi1
bi si
exp( qi RT
)
假定第二层及以上各层分子吸附的性质与在液体中凝聚性质一
样 (i >= 2)，
qi ql ,
度为 l ，平均孔半径为r ，孔内壁光滑，伸入颗粒中心。
1、平均孔半径
若一个催化剂颗粒的外表面为sx，单位外表面内的孔口数目为np，
颗粒内表面的理论值
sxnp 2rl
颗粒的表面积主要由内表面贡献，其实验值为 Vp pSg
所以 sxnp 2rl = Vp pSg
每个颗粒所含孔体积的理论值为 sxnp r 2l
V Vm
cs0 ixi
i0
s0 (1 c xi )
cx (1 x)(1 x cx)
i0
x = 1时，V = 。当吸附质压力为饱和蒸气压时，即P = P0，将 发生凝聚，V = 。因此，x = 1与P = P0相对应，故x = P/P0，
催化剂比表面积测定原理
催化剂比表面积测定原理
催化剂比表面积测定原理是通过测定催化剂单位质量或单位体积的活性物质在催化剂表面的分子数来确定催化剂的比表面积。
常用的测定方法包括吸附法、气体吸附法和液体吸附法。
吸附法是最常用的测定催化剂比表面积的方法之一。
它利用催化剂表面吸附分子的能力来测定比表面积。
常用的吸附物质有氮气、氢气和乙烯等。
测定时，首先将催化剂样品暴露在吸附物质中，催化剂表面的活性物质会吸附吸附物质，并占据一定的表面积。
然后，利用一定的测量方法，如比色法或波谱法，测定吸附物质的质量或体积，从而计算得到催化剂的比表面积。
气体吸附法是利用催化剂对气体的吸附作用来测定比表面积。
常用的气体有氮气和氩气等。
测定时，催化剂样品暴露在气体环境中，催化剂表面的活性物质会吸附气体分子，并占据一定的表面积。
然后，利用一定的测量方法，如比色法或波谱法，测定吸附气体的质量或体积，从而计算得到催化剂的比表面积。
液体吸附法是利用催化剂对液体的吸附作用来测定比表面积。
常用的液体有水、乙醇和正己烷等。
测定时，催化剂样品暴露在液体环境中，催化剂表面的活性物质会吸附液体分子，并占据一定的表面积。
然后，利用一定的测量方法，如重量法或体积法，测定吸附液体的质量或体积，从而计算得到催化剂的比表面积。
总之，催化剂比表面积测定原理是通过测定催化剂表面活性物质吸附吸附物质或气体、液体的能力来确定催化剂的比表面积。
通过选择合适数量和类型的吸附物质，以及合适的测量方法，可以得到准确的催化剂比表面积数据。
色谱法测催化剂比表面积实验报告
化工专业实验报告实验名称：色谱法测定固体催化剂的表面积实验人员：同组人：实验地点：天大化工技术实验中心606室实验时间：2015年4月17号年级；专业；组号；学号指导教师：实验成绩：天津大学化工技术实验中心印制一．实验目的1. 掌握用流动吸附色谱法测定催化剂比表面积的方法。
2. 通过实验了解BET多层吸附理论在测定比表面积方面的应用。
二．实验原理催化剂的表面积是其重要的物性之一。
表面积的大小直接影响催化剂的效能。
因此在催化剂研究、制造和应用的过程中，测定催化剂的表面积是十分重要的。
固体催化剂表面积的测定方法较多。
经典的BET法，由于设备复杂、安装麻烦，应用受到一定限制。
气相色谱的发展，为催化剂表面积测定提供了一种快速方法。
色谱法测定催化剂固体表面积，不需要复杂的真空系统，不接触水银，操作和数据处理较简单，因此在实验室和工厂中得到了广泛应用。
色谱法测固体比表面积是以氮为吸附质、以氢气或氦气作为载气，二者按一定的比例通入样品管，当装有待测样品的样品管浸入液氮时，混合气中的氮气被样品所吸附，而载气不被吸附，He-N2混气或H2-N2混气的比例发生变化。
这时在记录仪上出现吸附峰。
各种气体的导热系数不尽相同，氢和氦的导热系数比氮要大得多，具体各种气体的导热系数如下表1。
表1 气体导热系数表气体组分H2He Ne O2 N2导热系数Cal/cm·sec·c°×10539.7 33.6 10.87 5.7 5.66同样，在随后的每个样品解吸过程中，被吸附的N2又释放出来。
氮、氦气体比例的变化导致热导池与匹配电阻所构成的惠斯登电桥中A、B二端电位失去平衡，计算机通过采样板将它记录下来得到一个近似于正态分布的电位－时间曲线，称为脱附峰。
最后在混合气中注入已知体积的纯氮，得到一个校正峰。
根据校正峰和脱附峰的峰面积，即可计算在该相对压力下样品的吸附量。
改变氮气和载气的混合比，可以测出几个氮的相对压力下的吸附量，从而可据BET公式计算表面积。
多孔催化材料的比表面积测定
实验十五 固体催化剂的比表面积及孔径分布测定一、实验目的：1. 了解固体催化剂的比表面积和孔径2. 用美国micromeritics 公司的Gemini V2.00物理吸附测试仪测定多孔材料的比表面积和孔径分布。
3. 了解测试原理和测试技术。
二、基本原理比表面积是单位体积或单位质量催化剂颗粒的总表面积。
国标单位m 2/g 或m 2/Kg 。
比表面积是评价催化剂、吸附剂及其他多孔材料工业利用的重要指标之一。
比表面积的大小，对与不同材料的的热学性质、吸附能力、化学稳定性、以及催化剂的有效催化空位等均有明显的影响。
孔容、孔径分布是指不同孔径的孔容积随孔径尺寸的变化率。
一般把孔按尺寸大小分为三类：孔径≤2nm 为微孔，孔径在2-50nm 范围为中孔，孔径≥50nm 为大孔，其中中孔具有最普遍的意义。
许多超细粉体材料的表面是不光滑的，甚至专门设计成多孔的，而且孔的尺寸大小、形状、数量与它的某些性质有密切的关系，例如催化剂与吸附剂。
因此，测定催化材料表面的孔容、孔径分布具有重要的意义。
借助于气体吸附原理，测定样品的总表面积需要非选择性的物理吸附。
用简单的非极性分子(如稀有气体或氮)能最近似地达到这种预期的情况，并且已被广泛利用。
BET 方法是分析多分子层物理吸附最常用的方法。
对于自由表面上的吸附，BET 方程：))1(1)((00P P C P P CP n n s m s -+-=式中 n s ----在平衡压力p 时吸附气体的数量p 0 ----在吸附温度下处于凝聚态吸附质的蒸汽压n m s ----单分子层覆盖时的n sC-----一个与第一层吸附热(ΔH1)和吸附质凝聚热(ΔHc)有关的常数BET 方程还可以改写成以下形式Cn P P C n C P P n P s m s m s 1))(1()(00+-=- 当把 )(0P P n P S -对相对压力 P/P 0做图时就得到一条直线。
由斜率1s m C n C -和截 距Cn s m 1可以求得n m s 的值。
催化剂各项物理性质的讲解
催化剂各项物理性质的讲解物理性质物理性质表示催化剂的外形、结构、密度、粒度等性能。
通常包括：比表面积、孔体积、表观松密度、磨损指数、筛分组成五个主要项目。
下面分别加以简述：1、比表面积催化剂的比表面积是内表面积和外表面积的总和。
内表面积是指催化剂微孔内部的表面积，外表面积是指催化剂微孔外部的表面积，通常内表面积远远大于外表面积。
单位重量的催化剂具有的表面积叫比表面积。
比表面积是衡量催化剂性能好坏的一个重要指标。
不同的产品，因载体和制备工艺不同，比表面积与活性没有直接的对应关系。
测定比表面积采用的方法是氮吸附容量法。
2、孔体积孔体积是描述催化剂孔结构的一个物理量。
孔结构不仅影响催化剂的活性、选择性，而且还能影响催化剂的机械强度、寿命及耐热性能等。
孔体积是多孔性催化剂颗粒内微孔的体积总和，单位是毫升/克。
孔体积的大小主要与催化剂中的载体密切相关。
对同一类催化剂而言，在使用过程中孔体积会减小，而孔直径会变大。
孔体积测量采用的方法是水滴法。
3、磨损指数一个优良的催化裂化催化剂，除了要具有活性高、选择性好等特点以外，还要具有一定的耐磨损机械强度。
机械强度不好的催化剂，不但操作过程中跑损多、增大催化剂用量、污染环境，严重时会破坏催化剂在稀、密相的合理分布，甚至使生产装置无法运转。
催化剂耐磨损强度的大小是由制备过程中粘结剂品种类型决定的，通常以铝溶胶为粘结剂的催化剂强度最好，磨损指数最小；以全合成硅铝溶胶为粘结剂的催化剂强度最差，磨损指数大。
目前采用“磨损指数”来评价微球催化剂的耐磨损强度。
测定方法是：将一定量催化剂放入磨损指数测定装置中，在恒定的气速下吹磨5小时，第一小时吹出的<15μ的试样弃去不计，收集后4小时吹出的试样，计算出每小时平均磨损百分数（每小时吹出的<15μ的试样占原有试样中>15μ部分的重量百分数），此即为该催化剂的磨损指数，其单位是%h-1。
目前采用的催化剂磨损指数分析方法是直管法。
氮气吸附法在测定催化剂的比表面积的注意事项
氮气吸附法在测定催化剂的比表面积的注意事项
氮气吸附法作为一种常用的催化剂比表面积测试方法，其原理是利用氮气在催化剂表面的物理吸附作用来测定催化剂的比表面积。
但是在进行氮气吸附法测定时，需要注意以下几点：
1. 催化剂样品的制备：催化剂样品需要先进行干燥处理，以去
除其中的水分和其他杂质，才能进行比表面积测试。
同时，为了保证测试结果的准确性，需要控制催化剂样品的粒径和形状，并严格按照测试要求进行样品的打磨和筛选处理。
2. 测试条件的选择：在进行氮气吸附法测定时，需要根据催化
剂的性质和测试要求选择适宜的测试条件，包括氮气流量、吸附温度和压力等。
这些条件的选择将直接影响测试结果的准确性和可靠性。
3. 数据处理和分析：在完成氮气吸附法测试后，需要对测试数
据进行处理和分析，包括比表面积的计算、吸附等温线的绘制以及孔径分析等。
为了保证测试结果的可靠性，需要对数据进行多次重复测试和比对，并对测试过程中可能出现的误差进行分析和校正。
综上所述，氮气吸附法作为一种重要的催化剂比表面积测试方法，在进行测试时需要注意以上几点，以保证测试结果的准确性和可靠性。
- 1 -。
电催化剂的比表面积研究
电催化剂的比表面积研究电催化剂的比表面积研究电催化剂是指在电化学反应中用于促进电子传递和催化反应的材料。
它们在许多能源转换和存储技术中起着至关重要的作用，如燃料电池、电解水制氢和电化学储能等。
电催化剂的性能通常取决于其比表面积，即单位质量或体积中所包含的有效催化活性位点的数量。
研究电催化剂的比表面积对于优化其催化性能具有重要意义。
1. 电催化剂的比表面积定义比表面积是指单位质量或单位体积中的有效表面积。
在电催化剂中，比表面积可以描述为单位质量中催化剂粒子表面上可用于反应的活性位点的数量。
通常以平方米/克（m²/g）或平方米/立方厘米（m²/cm³）为单位进行表示。
2. 比表面积对电催化剂性能的影响电催化剂的比表面积对其催化性能具有重要影响。
较大的比表面积可以提供更多的活性位点，从而增加反应速率和效率。
这是因为在电化学反应中，催化剂与反应物之间的接触面积越大，相应的反应速率就越高。
研究和优化电催化剂的比表面积是提高其催化效率的关键。
3. 比表面积的测量方法常用的方法来测量电催化剂的比表面积是氮气吸附法（BET法）。
该方法基于气体在固体表面上的吸附和解吸原理。
通过测量吸附氮气的量与相应的氮气压力之间的关系，可以计算出催化剂的比表面积。
还可以使用其他技术，如扫描电子显微镜（SEM）和透射电子显微镜（TEM），来观察催化剂的微观形貌和结构。
4. 提高电催化剂的比表面积的方法为了提高电催化剂的比表面积，可以采取以下策略：a) 纳米尺度控制：通过控制催化剂的合成条件和方法，可以制备出具有纳米尺度大小的颗粒。
由于纳米颗粒的较大表面积和较小粒径，其比表面积要高于相同质量的微米颗粒。
b) 多孔结构：制备具有多孔结构的电催化剂可以增加其比表面积。
多孔结构可以提供更多的反应活性位点，同时也有利于反应物分子的扩散和传递。
c) 表面修饰：通过在催化剂表面引入化学物质或修饰层，可以增加催化剂的比表面积。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
比表面（ 比表面（specific surface area）与分散度 ）
▀比表面－－通常用来表示物质分散的程度，有两种常用的 比表面－－通常用来表示物质分散的程度 比表面 物质分散的程度，
表示方法： 表示方法： 1）一种是单位质量的固体所具有的表面积； 一种是单位质量的固体所具有的表面积； 单位质量的固体所具有的表面积 2）另一种是单位体积固体所具有的表面积。 另一种是单位体积固体所具有的表面积。 单位体积固体所具有的表面积
ka,kd――分别为吸附和脱附速率常数； 分别为吸附和脱附速率常数； 分别为吸附和脱附速率常数 K——该吸附过程的吸附系数，即吸附平衡的平衡常数； 该吸附过程的吸附系数，即吸附平衡的平衡常数； 该吸附过程的吸附系数 K0——指数表达式的指前因子，近似认为与温度无关。 指数表达式的指前因子， 指数表达式的指前因子 近似认为与温度无关。
催化剂比表面积 和孔结构测定
2020系列全自 ASAP 2020系列全自 动快速比表面积及 中孔/微孔分析仪-中孔/微孔分析仪----美国麦克公司 ---美国麦克公司
仪器介绍
2020系列全自动快速比表面积及中孔 微孔分析仪， 系列全自动快速比表面积及中孔/ ASAP 2020系列全自动快速比表面积及中孔/微孔分析仪 ， 可同时进行一个样品的分析和两个样品的制备， 可同时进行一个样品的分析和两个样品的制备，仪器的操作软 件为先进的“Windows”软件 仪器可进行单点、多点BET 软件， BET比表面 件为先进的“Windows 软件，仪器可进行单点、多点BET比表面 Langmuir比表面积 BJH中孔 孔分布、 比表面积、 中孔、 积、Langmuir比表面积、BJH中孔、孔分布、孔大小及总孔体积 和面积、密度函数理论（DFT） 和面积、密度函数理论（DFT）、吸附热及平均孔大小等的多种 数据分析.仪器的工作原理为等温物理吸附的静态容量法。 数据分析.仪器的工作原理为等温物理吸附的静态容量法。
1.1 物理吸附理论简单介绍 1.2 表面积计算 1.3 孔结构分析
1.1 物理吸附理论简单介绍
1.1.1 吸附现象及其描述 吸附现象: 吸附现象:
吸附作用指的是一种物质的原子或分子附着在另一种物 质表面上的过程-----物质在界面上变浓的过程。 质表面上的过程-----物质在界面上变浓的过程。界面上的 -----物质在界面上变浓的过程 分子与相里面的分子所受的作用力不同而引起的。 分子与相里面的分子所受的作用力不同而引起的。
S SV = V
S SW = W
W 和 V分别为固体 分别为固体 的质量和体积，S 为其表面积
▀分散度－－把物质分散成细小微粒的程度称为分散度。物 分散度－－把物质分散成细小微粒的程度称为分散度。 分散度
质分割得越小，分散度越高，比表面也越大。 质分割得越小，分散度越高，比表面也越大。
比表面（ 比表面（specific surface area）与分散度 ）
α= f ( T , p ) T=常数 α=f ( p)称吸附等温线 T=常数 p =常数 α=f (T)称吸附等压线 α=常数 p =f (T)称吸附等量线
(1(1-1) (1(1-2) (1(1-3) (1(1-4)
吸附现象及其描述
吸附等温线形式
*假设温度控制在气体临界温度下， 假设温度控制在气体临界温度下， α=f ( p/p0) －－吸附质饱和蒸汽压 式中p0－－吸附质饱和蒸汽压 *气体吸附量普遍采用的是以换算到标准状态（STP）时的 气体吸附量普遍采用的是以换算到标准状态（STP） 气体体积容量（ ml）表示，于是方程(1 5)改写为 (1- 改写为： 气体体积容量（cm3或ml）表示，于是方程(1-5)改写为： v= f ( p/p0) (1(1-6) (1(1-5)
*气－固接触面来说，由于固体表面分子受力不均衡，就产生一个剩余 固接触面来说，由于固体表面分子受力不均衡，
力场，这样就对气体分子产生吸附作用。 力场，这样就对气体分子产生吸附作用。 *吸附的分子仍是在不断运动的（例如振动）。 吸附的分子仍是在不断运动的（例如振动）。 *气体分子能克服固体表面的引力，会离开表面造成脱附。 气体分子能克服固体表面的引力，会离开表面造成脱附。 *吸附与脱附之间可以建立动态平衡. 吸附与脱附之间可以建立动态平衡.
单分子层吸附等温方程 ——朗格谬尔（Langmuir）等温方程 朗格谬尔（ 朗格谬尔 ）
当达到动态平衡时， 当达到动态平衡时，
kap (1 - θ ) = kdθ
k ap Kp θ= = kd + kap 1 + Kp
(1-9)
(1-10)
ka K = = K 0 exp(Q / RT ) Q为吸附热 其中 kd 式中： 吸附质蒸气吸附平衡时的压力； 式中： p――吸附质蒸气吸附平衡时的压力； 吸附质蒸气吸附平衡时的压力
Brunauer分类的五种等温线类型 Brunauer分类的五种等温线类型
Ⅰ、Ⅱ、Ⅳ型曲线是凸形
Ⅲ、Ⅴ型是凹形
Ⅰ型等温线相当于朗格谬尔单层可逆吸附过程。 等温线相当于朗格谬尔单层可逆吸附过程。 Ⅱ型等温线相当于发生在非孔或大孔固体上自由的单一 多层可逆吸附过程，位于 多层可逆吸附过程，位于p/p0=0.05-0.10的B点，是等温线 的 的第一个陡峭部， 的第一个陡峭部，它表示单分子层饱和吸附量。 Ⅲ型等温线不出现B点，表示吸附剂与吸附质之间的作用 等温线不出现B 很弱. 很弱.
单分子层吸附等温方程 ——朗格谬尔（Langmuir）等温方程 朗格谬尔（ 朗格谬尔 ）
模型的基本假定： 模型的基本假定： 吸附表面在能量上是均匀的，即各吸附位具有相同的能量； 吸附表面在能量上是均匀的，即各吸附位具有相同的能量； 被吸附分子间的作用力可略去不计； 被吸附分子间的作用力可略去不计； 属单层吸附，且每个吸附位吸附一个质点； 属单层吸附，且每个吸附位吸附一个质点； 吸附是可逆的。 吸附是可逆的。 表示覆盖度， 用θ表示覆盖度，即吸附剂表面被气体分子覆盖的分数， 表示覆盖度 即吸附剂表面被气体分子覆盖的分数， 未被覆盖分数应为(1-θ)，则 ， 未被覆盖分数应为 吸附速率＝ 吸附速率＝kap(1-θ) 脱附速率＝ 脱附速率＝kdθ (1-7) (1-8)
技术参数
1.比表面积分析范围为0.0005 m2/g至无上限。 2.孔径的测量范围为3.5埃至5000埃。 3.微孔区段的分辨率为0.2埃。 4.孔体积最小检测: 0.0001 cc/g。
主要特点
1.单点、多点BET比表面积 ngmuir比表面积 3.BJH中孔、孔分布、孔大小及总孔体积和面积 4.标准配置密度函数理论（DFT/NLDFT）,DA,DR,HK,MP等微孔分析方法。 5.吸附热及平均孔径，总孔体积。 6.提供了测定H2 气体绝对压力的吸附等温线，增强了在燃料电池方面的应用。
把边长为1cm的立方体逐渐分割成小立方体的情况： 的立方体逐渐分割成小立方体的情况： 把边长为 的立方体逐渐分割成小立方体的情况 边长l/m 边长 1×10-2 1×10-3 1×10-5 1×10-7 1×10-9 立方体数 1 103 109 1015 1021 比表面S/（ 比表面 （m2/m3） 6 ×102 6 ×103 6 ×105 6 ×107 6 ×109
Ⅳ型、Ⅴ型曲线则有吸附滞后环的可能原因 吸附时有孔壁的多分子层吸附和在孔中凝聚两种因素产 生，而脱附仅由毛细管凝聚所引起。 而脱附仅由毛细管凝聚所引起。 这就是说，吸附时首先发生多分子层吸附， 这就是说，吸附时首先发生多分子层吸附，只有当孔壁上的 吸附层达到足够厚度时才能发生凝聚现象；而在与吸附相同 吸附层达到足够厚度时才能发生凝聚现象； 比压下脱附时，仅发生在毛细管中的液面上的蒸汽， 的p/p0比压下脱附时，仅发生在毛细管中的液面上的蒸汽， 下吸附的分子脱附，要使其脱附， 却不能使p/p0下吸附的分子脱附，要使其脱附，就需要更小 故出现脱附的滞后现象， 的 p/p0 ， 故出现脱附的滞后现象 ， 实际就是相同 p/p0 下吸 附的不可逆性造成的。 附的不可逆性造成的。
吸附剂:具有吸附能力的固体物质. 吸附剂:具有吸附能力的固体物质. 吸附质:被吸附剂所吸附的物质,(如氮气). ,(如氮气 吸附质:被吸附剂所吸附的物质,(如氮气).
通常采用氮气,氩气或氧气为吸附质进行多孔物的比 表面,孔体积,孔径的大小和分布的测定.也可通过完 整的吸附脱附曲线计算出介孔部分和微孔部分的体 积和表面积等.
吸附量ν
相对压力p/p0
Ⅳ型等温线是一种特殊类型的等温线，反应的是固体 等温线是一种特殊类型的等温线， 均匀表面上谐式多层吸附的结果。（有 均匀表面上谐式多层吸附的结果。（有毛细凝聚现象 。（ 发生） 发生） Ⅴ型等温线很少遇到，而且难以解释，虽然反映了吸 等温线很少遇到，而且难以解释，虽然反映了吸 附质与吸附剂之间作用微弱的 型等温线特点， 附质与吸附剂之间作用微弱的Ⅲ型等温线特点，但在 高压区又表现出有孔充填（毛细凝聚现象）。 高压区又表现出有孔充填（毛细凝聚现象）。
▀化学吸附
*化学吸附类似于化学反应，吸附质分子与吸附剂表面原 子间形成吸附化学键 化学键。 化学键 *被化学吸附的分子与原吸附质分子相比，由于吸附键的 强烈影响，结构变化较大。 *由于化学吸附同化学反应一样只能在特定的吸附剂－吸 专一性，并且在表面只能吸附一 只能吸附一 附质之间进行所以具有专一性 专一性 层。
吸附平衡等温线:以压力为横坐标, 吸附平衡等温线:以压力为横坐标,恒温条件下吸附质在
吸附剂上的吸附量为纵坐标的曲线. 吸附剂上的吸附量为纵坐标的曲线. 通常用比压(相对压力)p/p0表示压力,p 为气体的真实压力,p0为气体在测量温度 下的饱和蒸汽压.
▀物理吸附
*物理吸附是吸附质分子靠范德华力（分子引力）在吸附剂表面 物理吸附是吸附质分子靠范德华力（分子引力） 范德华力 上吸附，它类似于蒸汽的凝聚和气体的液化。 上吸附，它类似于蒸汽的凝聚和气体的液化。 *表面上剩余力场是表面原子配位不饱和造成的，作用力较弱， 表面上剩余力场是表面原子配位不饱和造成的，作用力较弱， 剩余力场 造成的 致使物理吸附分子的结构变化不大， 致使物理吸附分子的结构变化不大，接近于原气体或液体中分子 的状态。 的状态。 *物理吸附由于是范氏力起作用，而范氏力在同类或不同类的任 物理吸附由于是范氏力起作用， 何分子间都存在，所以是非专一性的 在表面上可吸附多层。 何分子间都存在，所以是非专一性的，在表面上可吸附多层。 非专一性
