WT588S语音模块使用资料
WT588D VoiceChip使用说明书
WT588D VoiceChip使用说明书WT588D VoiceChip软件是广州唯创电子有限公司根据WT588D语音芯片/模块特性开发出来的相对应配套软件,能极大程度的拓展WT588D语音芯片/模块的各项功能,在最短的时间内完成WT588D语音芯片/模块的各种编程工作,且操作界面简单,编辑过程方便,完全的可视化傻瓜式操作,不需要懂得任何编程方法,都能轻易的操作WT588D VoiceChip软件,使用它对WT588D语音芯片/模块各种控制模式程序的写入、语音的替换、组合,音频输出模式的设置等。
目 录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键说明 (4)2.2、新建工程 (5)2.3、设置存储器容量大小 (5)2.4、装载语音 (6)2.5、选择控制模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (14)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件,其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe 四个文件,其中setup_C.exe是软件中文界面安装,setup_E.exe 为软件英文界面安装。
为了方便讲解操作方法,这里选择安装中文版本,双击setup_C.exe,进入安装向导状态。
确定继续安装此软件,选择点击“下一步”,想放弃此次安装,可点击“取消”或者点击“×”。
WT588S语音模块使用资料
WT588S语音模块使用资料一、模块参数1.工作电压:DC2.8-5.5V2.工作电流:<40mA3. 存储容量:4Mbit(512KB)4.输出功率:8Ω/1W5.音频采样:8位PCM6.音频格式:AD4/WAV7.控制接口:SPI/I2C8.工作温度:-40°C~+85°C二、接口定义1.VCC:模块供电正极,接电源的正极2.GND:模块供电负极,接电源的负极3.SDA:I2C数据线,连接主控板的SDA引脚4.SCL:I2C时钟线,连接主控板的SCL引脚5.WD:模块复位端口,接主控板的GPIO口6.BUSY:模块状态输出口,连接主控板的GPIO口7.SPK1/2:扬声器接口,连接扬声器三、操作步骤使用WT588S语音模块进行语音提示,需要以下几个步骤:1.准备好语音文件将需要的语音文件转换为AD4或WAV格式,并确保文件大小不超过模块的存储容量。
2.连接电路将WT588S语音模块的VCC、GND分别连接到电源的正负极,将SDA、SCL连接到主控板的相应引脚上,将SPK1/2连接到扬声器。
3.设置模块根据需要使用的接口(SPI或I2C),选择相应的接口引脚,并将WD 引脚连接到主控板的GPIO口。
4.编程控制在主控板上进行编程控制,通过发送指令实现语音文件的播放。
具体的指令格式和功能可以参考WT588S语音模块的相关文档。
5.测试在电路连接正常的情况下,通过编程控制播放指定的语音文件,观察扬声器是否有声音输出。
如有声音输出,则表明模块正常工作。
四、注意事项在使用WT588S语音模块时,需要注意以下几点:1.供电电压要符合要求,过高或过低的电压都可能导致模块无法正常工作。
2.模块的接口引脚连接要正确,接错可能导致模块无法被主控板识别。
3.语音文件的格式和大小要符合模块的要求,否则可能无法正常播放。
4.使用SPI接口进行控制时,要确保时序正确,否则可能会导致指令错误。
5.在进行编程控制时,要注意指令的发送频率和顺序,避免出错。
WT588D语音芯片模块应用电路(20201207210225)
WT588D§音芯片/模块应用电路目录1、WT588[模块内部电路 (2)2、WT588[语音芯片/模块DAC俞出最小系统应用电路(接功放) (3)3、WT588DS音芯片/模块DAC俞出最小系统应用电路(接三极管) (4)4、WT588DS音芯片/模块PWM俞出最小系统应用电路 (5)5、WT588DS音芯片/模块MP3控制模式应用电路 (6)& WT588DS音芯片/模块按键控制模式应用电路 (7)7、WT588DS音芯片/模块并口控制模式应用电路 (8)8、WT588DS音芯片/模块3X 8矩阵按键控制模式应用电路 (9)9、WT588DS音芯片/模块一线串口控制模式应用电路 (10)10、WT588D®音芯片/模块三线串口控制模式应用电路 (11)11、WT588D©音芯片/模块三线串口控制I/O 口扩展输出模式应用电路 (12)1WT588D 模块内部包含了 FLASH 存储器和相关的外围电路,只需要在外部接上控制端、电源及扬声器,就能进行工作。
BUSY 旨示:BUSY 端接上发光二极管就能显示语音的播放状态, 可以从电脑软件上设置为语音播放时点亮或语音播放时熄灭。
供电:模块在5V 供电时,串两个二极管到 VCC 端,模块在3V 供电时,可直接把电源接到 VCC 端。
PWM 音频输出:直接驱动扬声器的方式,扬声器两端接PWM 和PWM-此状态输出时,PWM+/PW 两端不可短路、不可接电容电阻到地。
如需采用此状态外接功放,可用差分方式输出到功放。
DAC 音频输出:外接功放驱动扬声器方式,不可直接驱动扬声器。
PWM+/DA 端做音频输出,PWM 端腾空。
DAC 端需接「个1.2K 电阻和104电容到地,再把音频输出给功放。
1、WT588D 模块内部电路VDD (1 6)VDD (2 2)RESET (1)BUSY (1 5) POO (1 3) P01-(1 2) P02-(1 1) P03 (1 0)P13 (6) P14-(5) P15 (9) P16 (7)VCC (1 4)DAC (2 ) PWM+ (3) PWM- (4)WT588D-16PINP PP PBUSY (21 ) P00 (1 9) P01 (1 8) P02 (1 7) P03 (1 6) P04 (2 3) P05 (2 4) P06 (2 5) P07 (2 6) P10 (4) P11 (5) P12 (6 )-VDD-S PKR4 1 KRESET (7)DI25P XXCS DO CLK WP GND VCCHOLDP13 (1 2) P14 (1 1) ---------- P15 (1 5)' --------- P16 (1 3)GND (8 )模块P00 VP01 P02 P03P04P05 P06 P07P10 P11 P12RESET C2--0.1 u F lEiPWM+/DAC PWM- WT588DOSCI R6 3 00 KDAC (8 ) PWM+ (9) PWM- (10)VCC (2 0)WT588D-28PINDI 25PXXCSDO CLKWP GND VCC HOLDGND (1 4)模块R3 1 0 C3VDD-SPKRESETPWM+/DACPWM-WT588DOSCIVDD-SIM1(70123 45670 1 2 1OOOO OOOO1 1 1 pppppppp P* ―C2T 0z xR3 1 0 C3 VSS-SPKVSSVDD-SIMVSS-SPKVSSJ丄~04,2、WT588D&音芯片/模块DAC俞出最小系统应用电路(接功放)电路图中,虚线内部为WT588D莫块,使用模块方案时,只需考虑虚线外部的电路。
WT588D语音芯片及模块详细资料V1.8
8.1、16PIN 模块封装引脚对应表................................................................................................................................. 5
12.5、一线串口控制模式 ...........................................................................................................................................16
6、WT588D 语音芯片应用方框图.......................................................................................................................................... 4
8、脚位描述....................................................................................................................................................................... 5
8.5、DIP18 封装引脚对应表........................................................................................................................................ 9
WTD语音芯片模块
W T588D语音芯片/模块应用电路目?????????录1、WT588D模块内部电路?1.1、WTW-16P模块内部电路?1.2、WTW-28P模块内部电路?2、WT588D-18P应用电路?2.1、WT588D-18P按键控制PWM输出应用电路??2.2、WT588D-18P按键控制DAC输出(接三极管)应用电路??2.3、WT588D-18P按键控制DAC输出(接功放)应用电路??2.4、WT588D-18P一线串口控制PWM输出应用电路??2.5、WT588D-18P三线串口PWM输出应用电路??3、WT588D-20SS应用电路??3.1、WT588D-20SS按键控制PWM输出应用电路?3.2、WT588D-20SS按键控制DAC输出(接三极管)应用电路?3.3、WT588D-20SS按键控制DAC输出(接功放)应用电路?3.4、WT588D-20SS一线串口PWM输出应用电路3.5、WT588D-20SS三线串口PWM输出应用电路??4、WT588D-32L应用电路?15?4.1、WT588D-32L按键控制PWM输出应用电路?4.2、WT588D-32L按键控制DAC输出(接三极管)应用电路?4.3、WT588D-32L按键控制DAC输出(接功放)应用电路?4.4、WT588D-32L?MP3控制PWM输出应用电路??4.5、WT588D-32L??3×8矩阵按键控制PWM输出应用电路??4.6、WT588D-32L并口控制PWM输出应用电路?4.7、WT588D-32L一线串口控制PWM输出应用电路??4.8、WT588D-32L三线串口控制PWM输出应用电路??4.9、WT588D-32L三线串口控制控制端口扩展输出应用电路??5、WTW-16P应用电路??5.1、WTW-16P按键控制PWM输出应用电路??5.2、WTW-16P按键控制DAC输出(接三极管)应用电路??5.3、WTW-16P按键控制DAC输出(接功放)应用电路??5.4、WTW-16P一线串口控制PWM输出应用电路??5.5、WTW-16P三线串口PWM输出应用电路??6、WTW-28P应用电路??6.1、WTW-28P按键控制PWM输出应用电路??6.2、WTW-28P按键控制DAC输出(接三极管)应用电路?28?6.3、WTW-28P按键控制DAC输出(接功放)应用电路?29?6.4、WTW-28P?MP3控制PWM输出应用电路?30?6.5、WTW-28P?3×8矩阵按键控制PWM输出应用电路?30?6.6、WTW-28P并口控制PWM输出应用电路?6.7、WTW-28P一线串口控制PWM输出应用电路?6.8、WTW-28P三线串口控制PWM输出应用电路??6.9、WTW-28P三线串口控制控制端口扩展输出应用电路??7、DAC(外接功放)输出外围电路?8、按键触发电路??8.1、单键实现单曲循环播放/停止功能?8.2、先复位后电平触发电路?1、WT588D模块内部电路?WT588D模块目前有WTW-16P(16脚模块)及WTW-28P(28脚模块)两种。

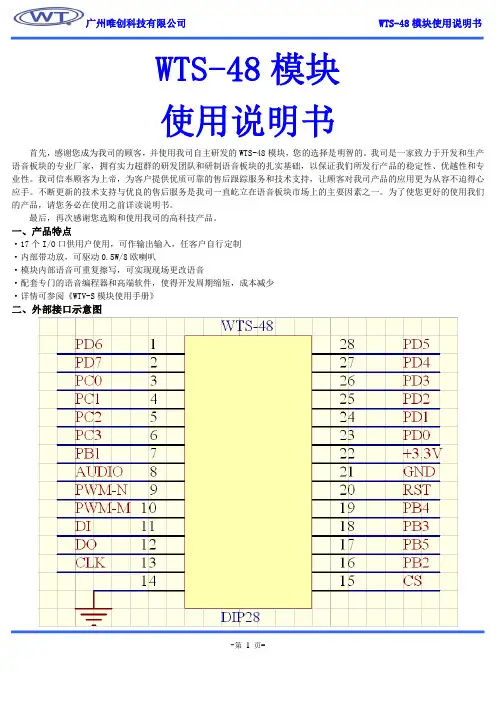

WTS模块使用说明书doc
WTS-48模块 使用说明书首先,感谢您成为我司的顾客,并使用我司自主研发的WTS-48模块,您的选择是明智的。
我司是一家致力于开发和生产语音板块的专业厂家,拥有实力超群的研发团队和研制语音板块的扎实基础,以保证我们所发行产品的稳定性、优越性和专业性。
我司信奉顾客为上帝,为客户提供优质可靠的售后跟踪服务和技术支持,让顾客对我司产品的应用更为从容不迫得心应手。
不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。
为了使您更好的使用我们的产品,请您务必在使用之前详读说明书。
最后,再次感谢您选购和使用我司的高科技产品。
一、产品特点·17个I/O 口供用户使用,可作输出输入,任客户自行定制 ·内部带功放,可驱动0.5W/8欧喇叭·模块内部语音可重复擦写,可实现现场更改语音·配套专门的语音编程器和高端软件,使得开发周期缩短,成本减少 ·详情可参阅《WTV-S 模块使用手册》二、外部接口示意图三、管脚描述序号名称 功能描述 1 PD6 I/0 2 PD7 I/0 3 PC0 I/0 4 PC1 I/0 5 PC2 I/0 6 PC3 I/0 7 PB1 I/08 AUDIO 音频输出,接功放 9 PWM- 接0.5W/8欧喇叭 10 PWM-M 接0.5W/8欧喇叭11 DI 语音更新,ISP 下载数据输入口 12 DO 语音更新,ISP 下载数据输出口 13 CLK 语音下载时用到,时钟线14 GND 电源地 15 CS 片选信号,16 PB2 I/0 17 PB5 I/0 18 PB3 I/0 19 PB4 I/020 RST 模块外部复位信号输入21 GND 电源地 22 DC3.3V 直流电源3.3V23 PD0 I/0 24 PD1 I/0 25 PD2 I/0 26 PD3 I/0 27 PD4 I/0 28PD5I/0四、模块封装及尺寸:五、应用案例案例1共12路信号输入,其中1路为负脉冲信号触发,其余11路为低电平信号触发。
WTR-S录音模块使用说明书.doc-1
WTR-S录音模块使用说明书首先,感谢您成为我司的顾客,并使用我司自主研发的WTR-S录音模块,您的选择是明智的。
我司是一家致力于开发和生产语音板块的专业厂家,拥有实力超群的研发团队和研制语音板块的扎实基础,以保证我们所发行产品的稳定性、优越性和专业性。
我司信奉顾客为上帝,为客户提供优质可靠的售后跟踪服务和技术支持,让顾客对我司产品的应用更为从容不迫得心应手。
不断更新的技术支持与优良的售后服务是我司一直屹立在语音板块市场上的主要因素之一。
为了使您更好的使用我们的产品,请您务必在使用之前详读说明书。
最后,再次感谢您选购和使用我司的高科技产品。
一、技术参数语音时间:从10秒至640秒电压范围:2.6V-3.3V静态工作电流<5mA工作电流:30-200mA二、电路示意图其中R1的大小及其对应的工作模式如下:R1 工作方式33K 串口62K 标准按键91K 一对一150K 并口+SBTR2的大小及其对应的采样率如下:R2 采样率33K 8K62K 12K91K 16K150K 22K在串口模式下,P05为CS线,P06为SCL线,P07为SDA线PCB板面图:三、管脚接线说明序号名称功能1 VCC DC2.6——3.3V,高于3.3V,有可能烧坏芯片2 GND 电源地3 P00 REC/K1/A04 P01 PLAY/PAUSE/K2/A15 P02 BACK/K3/A26 P03 NEXT/K4/A37 P04 STOP/K5/A48 P05 VOL-/K6/A5/CS9 P06 VOL+/K7/A6/SCLK10 P07 ERASE/K8/SBT/SDA11 P10 悬空12 P11 悬空13 P12 悬空14 P13 悬空15 P14 闪灯,外接LED16 P15 通过接不同阻值电阻,进行模式选择,17 P16 通过接不同阻值电阻,进行采样率选择18 P17 悬空19 RST 复位脚,低电平复位。
深圳唯创知音电子有限公司 WTV600 WT588F02KD-24SS 语音芯片说明书
深圳唯创知音电子有限公司WTV600WT588F02KD-24SS语音芯片说明书V1.00Note:WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.In addition,WAYTRONIC products are not authorized for use as critical components in life support devices/systems or aviation devices/systems,where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user, without the express written approval of WAYTRONIC.目录目录 (1)1.产品概述 (2)2.特殊功能描述 (2)3.管脚描述: (3)3.1.管脚分布图: (3)4.极限参数: (4)5.电气特性: (4)6.IIC通信说明 (5)6.1.A指令 (5)6.2.C指令 (6)6.3.B指令 (6)7.协议的时序 (9)接口说明 (9)7.1.指令数据传输过程如下图(读按键数据时序) (9)7.2.写SRAM数据地址自动加1模式: (9)7.3.写SRAM数据固定地址模式: (10)8.扫描时间 (11)8.1.显示和键盘扫描周期 (11)9.应用电路 (12)9.1PWM输出应用电路图 (12)9.2PWM输出应用电路图(外挂FLASH) (12)9.3DAC输出应用电路图 (122)9.4DAC输出应用电路图(外挂FLASH) (123)9.5数码管+LED显示电路图 (144)10.程序范例 (144)10.1IIC串口通讯程序(参考程序) (144)11.程序流程图 (186)11.1采用地址自动加一模式的程序流程图 (146)11.2采用固定地址的程序设计流程图 (147)12.在线下载器 (189)12.1下载器的原理图 (149)12.2下载器的使用说明 (20)13.封装管脚图 (22)1.产品概述WT588F02KD-24SS(SSOP24封装)是一种带键盘扫描接口LED(发光二极管显示器(4位))的驱动控制,带语音播报功能的专用芯片。
WT588D VoiceChip使用说明书
WT588D VoiceChip使用说明书WT588D VoiceChip软件是广州唯创电子有限公司根据WT588D语音芯片/模块特性开发出来的相对应配套软件,能极大程度的拓展WT588D语音芯片/模块的各项功能,在最短的时间内完成WT588D语音芯片/模块的各种编程工作,且操作界面简单,编辑过程方便,完全的可视化傻瓜式操作,不需要懂得任何编程方法,都能轻易的操作WT588D VoiceChip软件,使用它对WT588D语音芯片/模块各种控制模式程序的写入、语音的替换、组合,音频输出模式的设置等。
目 录1、软件安装 (2)2、软件操作 (4)2.1、软件界面介绍 (4)2.1.1、操作区域介绍 (4)2.1.2、软件主界面操作按键说明 (4)2.2、新建工程 (5)2.3、设置存储器容量大小 (5)2.4、装载语音 (6)2.5、选择控制模式 (7)2.5.1、一线串口模式 (8)2.5.2、三线串口模式 (9)2.5.3、MP3模式 (10)2.5.4、按键模式 (11)2.5.5、3×8矩阵按键模式 (12)2.5.6、并口模式 (13)2.6、音频输出模式设置 (14)2.7、BUSY设置 (14)2.8、地址语音 (14)2.9、插入静音 (15)2.10、删除音频 (15)2.11、编译工程 (16)2.12、下载工程 (16)2.13、操作步骤框图 (19)1、软件安装软件文件包里面共有4个文件,其中包括setup.WT_App.msi、setup.WT_App.SC.Msi、setup_C.Exe和setup_E.Exe 四个文件,其中setup_C.exe是软件中文界面安装,setup_E.exe 为软件英文界面安装。
为了方便讲解操作方法,这里选择安装中文版本,双击setup_C.exe,进入安装向导状态。
确定继续安装此软件,选择点击“下一步”,想放弃此次安装,可点击“取消”或者点击“×”。
WT588D-U语音模块使用资料
以正常下载数据到 SPI-Flash; 工作电压 DC2.8V~5.5V; 休眠电流小于 10uA; 抗干扰性强,可应用在工业领域;
3、应用范围
应用范围广,几乎可以涉及到所有的语音场所,如报站器、报警器、提醒器、闹钟、学习机、智能家 电、治疗仪、电子玩具、电讯、倒车雷达以及各种自动控制装置等场所,工艺上达到工业应用的要求。
4、应用方框图
控制端
5、封装管脚图
/
BUSY 输出 WT588D-U 模块
VIN=0V 上拉电阻=150KΩ
IOL
VDD=3V,VOUT=0.4V
输出电流(BP0)
IOH
IOL
VDD=3V,VOUT=2.6V VDD=4.5V,VOUT=1.0V
IOH
VDD=4.5V,VOUT=2.6V
IOL 输出电流(BP1)
IOH
VDD=3V,VOUT=0.4V VDD=3V,VOUT=2.6V
高电平:低电平=1:3 表示 0
高电平:低电平=3:1 表示 1
பைடு நூலகம்
8.2.5、一线串口控制时序例子 例如,在一线串口控制模式下,发送数据 9CH 的时序参见下图:
/
8.2.6、程序范例
主控单片机:PIC16F54,时钟主频 4MHz
Send oneline(unsigned char addr)
GND
USB 地线
26
D-
USB_DATA-
WT588D语音芯片及模块应用电路V2.10
WT588D语音芯片/模块应用电路目 录1、WT588D模块内部电路 (3)1.1、WTW-16P模块内部电路 (3)1.2、WTW-28P模块内部电路 (4)2、WT588D-18P应用电路 (5)2.1、WT588D-18P按键控制PWM输出应用电路 (5)2.2、WT588D-18P按键控制DAC输出(接三极管)应用电路 (6)2.3、WT588D-18P按键控制DAC输出(接功放)应用电路 (7)2.4、WT588D-18P一线串口控制PWM输出应用电路 (8)2.5、WT588D-18P三线串口PWM输出应用电路 (9)3、WT588D-20SS应用电路 (10)3.1、WT588D-20SS按键控制PWM输出应用电路 (10)3.2、WT588D-20SS按键控制DAC输出(接三极管)应用电路 (11)3.3、WT588D-20SS按键控制DAC输出(接功放)应用电路 (12)3.4、WT588D-20SS一线串口PWM输出应用电路 (13)3.5、WT588D-20SS三线串口PWM输出应用电路 (14)4、WT588D-32L应用电路 (15)4.1、WT588D-32L按键控制PWM输出应用电路 (15)4.2、WT588D-32L按键控制DAC输出(接三极管)应用电路 (16)4.3、WT588D-32L按键控制DAC输出(接功放)应用电路 (17)4.4、WT588D-32L MP3控制PWM输出应用电路 (18)4.5、WT588D-32L 3×8矩阵按键控制PWM输出应用电路 (19)4.6、WT588D-32L并口控制PWM输出应用电路 (20)4.7、WT588D-32L一线串口控制PWM输出应用电路 (21)4.8、WT588D-32L三线串口控制PWM输出应用电路 (22)4.9、WT588D-32L三线串口控制控制端口扩展输出应用电路 (23)5、WTW-16P应用电路 (24)5.1、WTW-16P按键控制PWM输出应用电路 (24)5.2、WTW-16P按键控制DAC输出(接三极管)应用电路 (24)5.3、WTW-16P按键控制DAC输出(接功放)应用电路 (25)5.4、WTW-16P一线串口控制PWM输出应用电路 (26)5.5、WTW-16P三线串口PWM输出应用电路 (26)6、WTW-28P应用电路 (27)6.1、WTW-28P按键控制PWM输出应用电路 (27)6.2、WTW-28P按键控制DAC输出(接三极管)应用电路 (28)6.3、WTW-28P按键控制DAC输出(接功放)应用电路 (29)6.4、WTW-28P MP3控制PWM输出应用电路 (30)6.5、WTW-28P 3×8矩阵按键控制PWM输出应用电路 (30)6.6、WTW-28P并口控制PWM输出应用电路 (31)6.7、WTW-28P一线串口控制PWM输出应用电路 (31)6.8、WTW-28P三线串口控制PWM输出应用电路 (32)6.9、WTW-28P三线串口控制控制端口扩展输出应用电路 (33)7、DAC(外接功放)输出外围电路 (33)8、按键触发电路 (34)8.1、单键实现单曲循环播放/停止功能 (34)8.2、先复位后电平触发电路 (34)WT588D模块目前有WTW-16P(16脚模块)及WTW-28P(28脚模块)两种。
唯创电子WT588FM01录音模块使用说明书
广州唯创电子有限公司MP3录音模块WT588FM01使用说明书(按键版本)V1.022020-07-03Note:WAYTRONIC ELECTRONIC CO.,LTD.reserves the right to change this document without prior rmation provided by WAYTRONIC is believed to be accurate and reliable.However,WAYTRONIC makes no warranty for any errors which may appear in this document.Contact WAYTRONIC to obtain the latest version of device specifications before placing your orders.No responsibility is assumed by WAYTRONIC for any infringement of patent or other rights of third parties which may result from its use.In addition,WAYTRONIC products are not authorized for use as critical components in life support devices/systems or aviation devices/systems,where a malfunction or failure of the product may reasonably be expected to result in significant injury to the user, without the express written approval of WAYTRONIC.WT588FM01(按键版本)使用说明书V1.02模块简介WT588FM01是一款高性能录音模块,录音距离远,音质好,可直接推动8ohm/0.5W喇叭输出,播放音质清晰,音量大,使用方便,通过按键控制,可实现长按录音功能、除此之外,还具有循环播放、电平保持可循环播放、短按播放等功能。
WT588S语音模块使用资料
WT588S语音模块使用资料一、基本参数1.工作电压:2.8-5.5V2.随机访问存储器(RAM)容量:2MB3.外扩存储器容量:32MB4.输出功率:8Ω/1W5.动态范围:90dB6.采样率:8-16kHz7.音频输出格式:8位单声道PCM8.控制方式:串口控制二、引脚定义1.VCC:电源正极。
工作电压范围为2.8-5.5V。
2.GND:电源地。
3.WAKEUP:外部唤醒输入,用于从低功耗模式唤醒芯片。
4. MISO:SPI接口中的Master Input Slave Output,主机输入从机输出。
5. MOSI:SPI接口中的Master Output Slave Input,主机输出从机输入。
6.SCK:SPI接口中的时钟输入。
7.SS:SPI接口中的片选信号。
8.LED:指示灯输出,用于指示工作状态。
9.PLAYE:语音播放结束输出。
10.RESET:复位引脚。
11.BUSY:忙碌状态输出。
12.SPIN:快进输入。
13.SPIL:快退输入。
14.VVOL:音量加输入。
15.VVOL:音量减输入。
16.VOICE:语音引擎控制引脚。
17.P0-P14:数据引脚。
18.GND:地。
19.SPI_SD:SPI接口中的SD卡模拟信号。
20.SPI_D1:SPI接口中的信号。
三、工作模式串口模式:WT588S语音模块通过串口与其他设备进行通信控制,可以通过串口发送指令实现语音文件的选择、播放、暂停、停止等操作。
并口模式:WT588S语音模块通过并口与其他设备进行通信控制,可以通过并口发送指令实现语音文件的选择、播放、暂停、停止等操作。
四、使用步骤1.将WT588S语音模块与主控板或其他设备进行连接,确保电源和通信线路连接正确。
2.编写控制程序,在程序中通过串口或并口向WT588S语音模块发送指令实现各种操作,例如播放指定语音文件、调节音量等。
3.开发完成并上传程序后,通过主控板或其他设备对WT588S语音模块进行控制,即可实现语音播放等功能。
WT588D芯片及模块详细资料_su
12.5.2、命令及语音码 ............................................................................. 14
12.5.3、语音地址对应关系 ......................................................................... 15
14、说明书版本历史记录 ................................................................................... 25
WT588D 系列语音单片机是广州唯创科技有限公司联合台湾华邦共同研发出来的集单片机和语音电路于一体的可编辑语 音芯片。功能多音质好应用范围广性能稳定是 WT588D 系列语音单片机的特长,弥补了以往各类语音芯片应用领域狭小的缺陷, MP3 控制模式、按键控制模式、按键组合控制模式、并口控制模式、一线串口控制模式、三线串口控制模式以及三线串口控 制 I/O 口扩展输出模式,让应用人员能将产品投放在几乎可以想象得到的场所。作为一款以语音为基础的芯片,对音质的追 求当然也是精益求精的,完全支持 6K~20K 采样率的音频加载,芯片的独到之处便是将加载的音频音质几乎完整无损的展现 出来。WT588D 系列语音单片机能通过配套软件 WT588D VioceChip 轻而易举的做到语音组合播放、插入完美的陶冶静音。静 音的时长控制得绝无丝毫误差!可控制的语音地址位能达到 220 个!每个地址位里能加载可组合语音为 128 段语音!WT588D 系列语音单片机模块内置 SPI-FLASH 存储器,WT588D 系列语音单片机芯片可根据实际用法外置 SPI-FLASH 存储器,众多的控 制模式、语音组合只需更换 SPI-FLASH 的内容,即可完全实现操作方式的切换。WT588D 系列语音单片机支持 SPI-FLASH 内容 在线下载,这是一个应用人员不可或缺的优势!WT588D 语音单片机的推出,非常的具有语音市场的前瞻性和革命性,势必会 在语音芯片的应用方面卷起一股旋风。如何将 WT588D 语音单片机在实际应用中发挥得淋漓尽致,还需请您详读 WT588D 系列 语音单片机使用说明书。
广州唯创电子有限公司 WT588F02A-8S MP3录音模块说明书
广州唯创电子有限公司MP3录音模块WT588F02A-8S语音芯片说明书V1.20免责申明:深圳唯创知音电子有限公司申明;说明书以官网资料为准,如若资料内容有更新,不会一一进行通知。
如若使用IC时导致侵犯到第三方专利或其他权利,不承担任何责任。
如若使用我司IC,在航空卫星军事设备,人身安全等领域,造成了重大财产损失或生命伤害,甚至生命死亡,我司不承担任何责任。
目录说明书以官网和业务员提供为准 (1)版本记录: (2)1.概述: (3)2.功能简述: (3)3.管脚描述: (4)3.1管脚分布图 (4)4.极限参数: (4)5.电气特性: (5)6.一线串口通讯: (5)6.1管脚分配: (6)6.2一线语音地址对应关系: (6)6.3一线语音及命令码对应表: (6)6.4一线串口时序图: (7)7.两线串口通讯: (8)7.1管脚分配: (8)7.2语音地址对应关系: (8)7.3语音及命令码对应表: (9)7.4两线串口时序图: (9)8.程序范例 (10)8.1一线串口控制程序(单字节指令) (10)8.2一线串口控制程序(F3+01+F3+02+F3+03) (11)8.3二线串口控制程序(单字节指令) (12)8.4二线串口控制程序(F3+01+F3+02+F3+03) (13)9.封装管脚图 (14)10.客户在线下载器 (15)说明书以官网和业务员提供为准版本记录:版本号修改说明修改日期V1.00原始版本2019-6-25 V1.01修改说明书中描述不清晰的地方2019-6-29 V1.02修改说明书中关于F3连码指令的使用2019-7-27 V1.03修改说明书中关于F3连码指令的使用2019-10-14 V1.04修改一些错误的语句2019-10-29 V1.05添加DAC功放的电路2020-04-10 V1.06修改部分备注2020-04-21 V1.07增加芯片内置flash说明以及可以反复烧写说明2020-05-14 V1.08芯片型号修改,以及原理图修改2020-06-03 V1.09修改原理图电容参数,连码播放段数说明,如何进入休眠以及初始化时间说明2020-06-08 V1.10修改部分备注说明2020-06-22 V1.11修改部分备注说明2020-07-22 V1.12将A/B类芯片分开为不同说明书2020-08-25 V1.14完善指令部分说明2020-09-11 V1.15将WT588FXXA区分单双字节(即是WT588F02A和WT588F08A)2020-09-17 V1.16将原理图做成独立的文档2020-11-06 V1.17修改关于待机功耗的说明2020-11-12 V1.18修改部分说明2021-01-26 V1.19封装图修改2021-04-26 V1.20修改指令字节说明2021-07-261.概述:WT588F02A-8S(内置2M bit的flash)是深圳唯创知音电子有限公司最新研发的一款16位DSP 语音芯片、内部振荡32Mhz,16位的PWM解码。
WT588D_P20语音模块全球某工商大学版中文资料
WT588D语音模块By Cl1.概述目前有16引脚和28引脚两种,本文主要介绍16脚的模块的使用,一下以WTW-16P表示;WTW-16P采用WT588D-20SS作为核心控制电路,包含了外围所需的SPI-FLASH、振荡电路、复位电路。
WT588D是一款具有单片机内核的可编辑语音芯片,功能多,音质好,应用广泛,性能稳定。
2.模块封装2.1.模块引脚说明1脚/RESET:低电平>5ms复位,与WT588D芯片的1脚复位脚相连,模块自带了一(R2/C2)复位电路;2脚DAC和3脚PWM+:连接WT588D芯片的PWM+/DAC音频输出引脚,视功能设置而定;4脚PWM-:连接WT588D芯片的PWM-音频输出引脚;5脚P14: 连接WT588D芯片的P14引脚,与SPI-FLASH的DI数据输入引脚相连;6脚P13: 连接WT588D芯片的P13引脚,与SPI-FLASH的DO数据输出引脚相连;7脚P16: 连接WT588D芯片的P16引脚,与SPI-FLASH的CLK相连;8脚GND:接地;9脚P15: 连接WT588D芯片的P15引脚,与SPI-FLASH的/CS片选引脚;10脚P03: 连接WT588D芯片的P03引脚;按键K4/三线时钟/一线数据输入脚;11脚P02: 连接WT588D芯片的P02引脚;按键K3/三线片选输入脚;12脚P01: 连接WT588D芯片的P01引脚;按键K2/三线片选输入脚;13脚P00: 连接WT588D芯片的P00引脚,按键K1输入脚;14脚VCC:连接WT588D芯片的VDD-SIM(串口电源管理引脚)和SPI-FLASH的VCC引脚;SIM系统能平衡WT588D芯片和SPI-FLASH之间串口的电压,无须在串口间串接电阻C4电容用于滤波;2.8V~3.6V。
当VDD用5V电压供电时,需串接2个二极管至该引脚降压后给作为VCC电;15脚BUSY:连接WT588D芯片的P17引脚;可软件设置播放状态时输出高/低电平,判断状态忙;16脚VDD:连接WT588D芯片的VDD引脚,数字电源输入脚,2.8V~5.5V;2.1.1.复位电路R2/C2,刚上电时,C2右端电压为0,通过R2给C2充电;芯片复位时间5ms;R1/C1,刚上电时,C1右端电压为0,通过R1给C1充电,电压上升速度比C2右端快10倍左右。
WT588S语音模块使用资料
WT588S 语音模块使用资料1、WT588S 语音芯片产品特点支持多品种SPI-FLASH (4Mbit-128 Mbit ) 一线串口通讯支持上位机软件制做BIN 文件,然后下载到FLASH 中 支持WAV 音频格式2、FLASH 存储器及语音长度的关系表内数据是在语音为6K 采样率时计算所得出来的,在扩展外挂多个存储器时,可获得更大的存储空间和语音地址。
3、WT588S 语音芯片应用方框图4、管脚描述:4.1、WT588S 管脚描述:PA1PA0VCC PWMPPWMN/DACPA2PA3PB1WT588S-10SS4.2、WT588SM01管脚描述:PB3DAC PWMP PWMN SI SO CLK GNDCSPA1PD1PD2VCC VDD PB2PA2WT588SM01注意:1. 上电复位后,芯片默认为最大音量值FFEFH,音量调节命令可以在任何时候发送。
播放语音停止,1秒后自动进入休眠状态。
芯片休眠后保持当前设置音量。
2. FFF3H和FFF8H可以方便的组合不同语音,每次组合语音或静音个数不能超过10个。
3. 每一条指令,两个字节之间的时间间隔要小于4ms。
例如0010,低位10与高位00之间发码等待的时间要小于4ms,建议2ms。
4. 所有的两个字节控制方式都是先发高字节的低位,例如F5 01H,发送时先发1111 0101(F5H)的低位,再发0000 0001(01H)的低位,即按照1010 1111 1000 0000的顺序发送。
5.连码播放指令,FF F3+XX XX和下一个FF F3+XX XX之间的时间要小于20ms。
6.上电后没有播放过语音的情况下不能使用FF F2指令(循环指令)。
5.2、控制时序图数据信号拉低5ms,最后发送数据。
高电平与低电平数据占空比1:3即代表数据位0,高电平于低电平数据位占空比为3:1代表数据位1。
高电平在前,低电平在后。
D0~D7表示一个地址或者命令数据,数据中的00 00H~03E8H为地址指令,FF E0H~FF E7H为音量调节命令,FF F2H为循环播放命令,FF FEH为停止播放命令。
WT588C语音芯片技术详解说明
WT588C语音芯片技术详解说明1、产品特点可以重复烧写语音;WT588C-16S 容量可以选择4Mb 、8Mb 、16Mb 、32Mb 、64Mb 、128Mb ;PWM和DAC两种音频输出方式;内部集成时钟振荡器;二线最多可以加载255 段语音;触发防抖时间:50us (串口)和10ms (按键);支持播放不同采样率的语音文件、WAV 音频格式;支持BUSY状态输出功能;工作电压:DC2.4〜5.0V。
2 、芯片选型WT588C16-16S 内置容量16Mbit ,可以任意更换语音。
WT588C-16S 外接SPI-flash ,可以任意更换语音。
芯片控制方式有:两线串口。
芯片输出方式有:PWM 输出(直接推动喇叭)、DAC 输出(外接功放使用)。
下文有相应的参考电路。
3、应用范围汽车(防盗报警器、倒车雷达、GPS 导航仪、电子狗、中控锁)智能家居系统;家庭防盗报警器;医疗器械人声提示;家电(电磁炉、电饭煲、微波炉);娱乐设备(游戏机、游乐机);学习模型(早教机、儿童有声读物);智能交通设备(收费站、停车场);通信设备(电话交换机、电话机);工业控制领域(电梯、工业设备)高级玩具。
4、管脚图4.1、WT588C16-16SWT588C16-16S4.2、WT588C-16SWT588C-16SSPI-CLK VDDS VDDL VDD PMW2 PWM1 P06 P05环境温度25 C,工作电压DC3V6、两线串口控制模式6.1、发送地址命令两线串口控制模式由DI及CLK发送数据信号控制语音地址,同时由DO返回相关操作数据。
在发送DI前先将CLK拉高100us以唤醒芯片工作,继而发送周期为200us的CLK信号跟DI,在接收到DI数据100US后DO返回DI所发送的数据。
整个数据需要发送24bit,数据发送完成后200us,开始播放地址语音。
时钟周期的工作范围为50us〜4000US。
琢IP //LRjnII:::0 叫VOCE备注:在上电时,若CLK管脚有高脉冲或者高电平,则进入烧写模式,芯片无法正常工作,须给P04 (RESET) 一个10ms以上的高脉冲。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
WT588S 语音模块使用资料
1、WT588S 语音芯片产品特点
支持多品种SPI-FLASH (4Mbit-128 Mbit ) 一线串口通讯
支持上位机软件制做BIN 文件,然后下载到FLASH 中 支持WAV 音频格式
2、FLASH 存储器及语音长度的关系
表内数据是在语音为6K 采样率时计算所得出来的,在扩展外挂多个存储器时,可获得更大的存储空间和语音地址。
3、WT588S 语音芯片应用方框图
4、管脚描述:
4.1、WT588S 管脚描述:
PA1PA0VCC PWMP
PWMN/DAC
PA2PA3PB1WT588S-10SS
4.2
、WT588SM01管脚描述:
PB3DAC PWMP PWMN SI SO CLK GND
CS
PA1PD1PD2VCC VDD PB2PA2WT588SM01
注意:
1. 上电复位后,芯片默认为最大音量值FFEFH,音量调节命令可以在任何时候发送。
播放语音停止,1秒后自动进入休眠状态。
芯片休眠后保持当前设置音量。
2. FFF3H和FFF8H可以方便的组合不同语音,每次组合语音或静音个数不能超过10个。
3. 每一条指令,两个字节之间的时间间隔要小于4ms。
例如0010,低位10与高位00之间发码等待的时间要小于4ms,建议2ms。
4. 所有的两个字节控制方式都是先发高字节的低位,例如F5 01H,发送时先发1111 0101(F5H)的低位,再发0000 0001(01H)的低位,即按照1010 1111 1000 0000的顺序发送。
5.连码播放指令,FF F3+XX XX和下一个FF F3+XX XX之间的时间要小于20ms。
6.上电后没有播放过语音的情况下不能使用FF F2指令(循环指令)。
5.2、控制时序图
数据信号拉低5ms,最后发送数据。
高电平与低电平数据占空比1:3即代表数据位0,高电平于低电平数据位占空比为3:1代表数据位1。
高电平在前,低电平在后。
D0~D7表示一个地址或者命令数据,数据中的00 00H~03E8H为地址指令,FF E0H~FF E7H为音量调节命令,FF F2H为循环播放命令,FF FEH为停止播放命令。
详细时序请见下图:
D8
D9D10D7
D6
D5
D4
D3
D2
D1
D0
5ms
2ms 5ms
DATA VOICE
BUSY
D11D12D13D14D15
高低电平时序范围:50us :150us~~800us :2.4ms(注: 1:2<1:3<1:5 其中的1推荐200us) 说明:
1.先发高字节的低位,再发送低字节的低位。
例如F3 01 接收到的数据是这样的:1100 1111 1000 0000。
2.将数据信号拉低5ms ,然后发送数据,每个字节发完后需拉高2ms 再拉低5ms ,然后发送下一个字节。
高电平与低电平数据占空比1:3即代表数据位0,高电平于低电平数据位占空比为3:1代表数据位1。
6、应用电路
6.1、WT588S 一线串口PWM 输出模式应用电路
注意:电容C3要尽量靠近芯片的VCC 管脚。
6.2、WT588S一线串口DAC输出模式应用电路
注意:电容C3要尽量靠近芯片的VCC管脚。
6.3、WT588SM01模块一线串口PWM输出模式应用电路
6.4、WT588SM01模块一线串口DAC输出模式应用电路
7、控制时序
7.1、一线串口控制C语言程序
说明:此程序跟《WT588S语音芯片及模块应用电路》中的一线串口控制模式应用电路相对应。
测试芯片:
AT89C2051。
xdata UC8 i;
bit B_DATA;
xdata UC8 num_temp=0;
xdata UI16 ddata_temp;
UI16 TIME_TEMP;
ddata_temp = ddata; //用户数据赋值
TIME_TEMP = T4_time*T5_time;
num_temp = 16;
one_line_DATA = 0;
Delay_10us(T3_time); //T3参数 5MS
B_DATA = (bit)(ddata_temp&0X0001);
for(i=0;i<num_temp;i++)
{
if(i==8)
{
one_line_DATA = 1;
Delay_10us(600);
one_line_DATA = 0;
Delay_10us(T3_time); //T3参数
}
one_line_DATA = 1; //拉高数据传输线,准备传输数据if(B_DATA==0)
{ /*表示逻辑电平0*/
Delay_10us(T4_time); // 延时200us
one_line_DATA = 0;
Delay_10us(TIME_TEMP); // 延时600us
}
else
{ /*表示逻辑电平1*/
Delay_10us(TIME_TEMP); // 延时600us
one_line_DATA = 0;
Delay_10us(T4_time); // 延时200us
}
ddata_temp = ddata_temp>>1;
B_DATA = (bit)(ddata_temp&0x0001);
}。
