常用材料力学性能

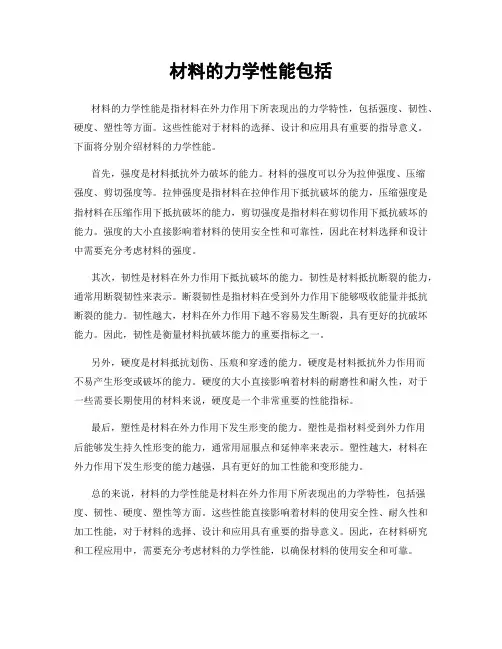

材料的力学性能包括
材料的力学性能包括材料的力学性能是指材料在外力作用下所表现出的力学特性，包括强度、韧性、硬度、塑性等方面。
这些性能对于材料的选择、设计和应用具有重要的指导意义。
下面将分别介绍材料的力学性能。
首先，强度是材料抵抗外力破坏的能力。
材料的强度可以分为拉伸强度、压缩强度、剪切强度等。
拉伸强度是指材料在拉伸作用下抵抗破坏的能力，压缩强度是指材料在压缩作用下抵抗破坏的能力，剪切强度是指材料在剪切作用下抵抗破坏的能力。
强度的大小直接影响着材料的使用安全性和可靠性，因此在材料选择和设计中需要充分考虑材料的强度。
其次，韧性是材料在外力作用下抵抗破坏的能力。
韧性是材料抵抗断裂的能力，通常用断裂韧性来表示。
断裂韧性是指材料在受到外力作用下能够吸收能量并抵抗断裂的能力。
韧性越大，材料在外力作用下越不容易发生断裂，具有更好的抗破坏能力。
因此，韧性是衡量材料抗破坏能力的重要指标之一。
另外，硬度是材料抵抗划伤、压痕和穿透的能力。
硬度是材料抵抗外力作用而不易产生形变或破坏的能力。
硬度的大小直接影响着材料的耐磨性和耐久性，对于一些需要长期使用的材料来说，硬度是一个非常重要的性能指标。
最后，塑性是材料在外力作用下发生形变的能力。
塑性是指材料受到外力作用后能够发生持久性形变的能力，通常用屈服点和延伸率来表示。
塑性越大，材料在外力作用下发生形变的能力越强，具有更好的加工性能和变形能力。
总的来说，材料的力学性能是材料在外力作用下所表现出的力学特性，包括强度、韧性、硬度、塑性等方面。
这些性能直接影响着材料的使用安全性、耐久性和加工性能，对于材料的选择、设计和应用具有重要的指导意义。
因此，在材料研究和工程应用中，需要充分考虑材料的力学性能，以确保材料的使用安全和可靠。
材料力学性能

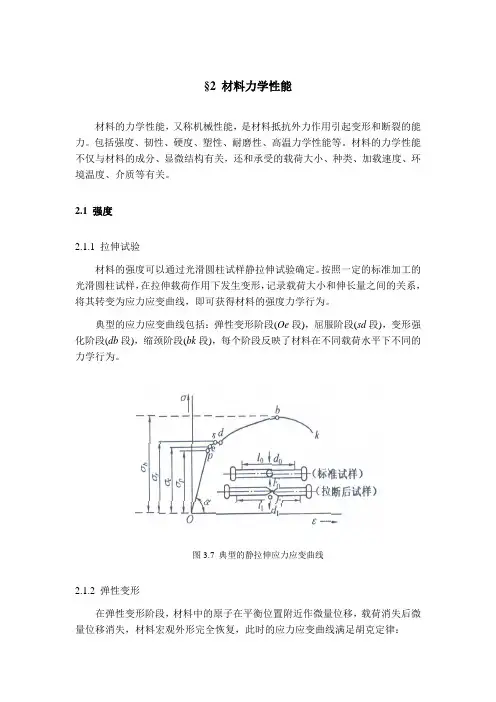

§2 材料力学性能材料的力学性能，又称机械性能，是材料抵抗外力作用引起变形和断裂的能力。
包括强度、韧性、硬度、塑性、耐磨性、高温力学性能等。
材料的力学性能不仅与材料的成分、显微结构有关，还和承受的载荷大小、种类、加载速度、环境温度、介质等有关。
2.1 强度2.1.1 拉伸试验材料的强度可以通过光滑圆柱试样静拉伸试验确定。
按照一定的标准加工的光滑圆柱试样，在拉伸载荷作用下发生变形，记录载荷大小和伸长量之间的关系，将其转变为应力应变曲线，即可获得材料的强度力学行为。
典型的应力应变曲线包括：弹性变形阶段(Oe段)，屈服阶段(sd段)，变形强化阶段(db段)，缩颈阶段(bk段)，每个阶段反映了材料在不同载荷水平下不同的力学行为。
图3.7 典型的静拉伸应力应变曲线2.1.2 弹性变形在弹性变形阶段，材料中的原子在平衡位置附近作微量位移，载荷消失后微量位移消失，材料宏观外形完全恢复，此时的应力应变曲线满足胡克定律：σ = Eε式中，σ为应力，ε为应变，E为弹性模量。
弹性极限σe：材料由弹性变形过渡到塑性变形时的应力，一般规定产生0.01％塑性变形时的应力为弹性极限值，记为σ0.01 。
弹性模量主要取决于材料的成分，受组织结构影响不大，是个组织不敏感参量。
另外，弹性模量反映了材料中原子间作用力的大小，而材料的熔点也反映了原子间作用力的大小，应此一般地，材料的熔点越高，弹性模量越大。
表3.3 一些材料的弹性模量E(GPa)2.1.3 塑性变形当材料承受的载荷超过弹性极限时，材料将发生不可逆转的永久性变形，称为塑性变形。
在塑性变形阶段，应力应变曲线变成非线性，材料的变形是通过原子价键的断开、重排来实现的。
在晶体材料中，塑性变形主要是通过位错在密排面上沿密排方向的滑移来实现的，因此，晶体结构中位错越容易滑移，则材料的塑性变形越容易。
屈服强度σs：材料出现一定塑性变形时的应力，S为屈服点，多数材料的S 点不明显。
材料的常用力学性能有哪些
材料的常用力学性能有哪些材料的力学性能是指材料在不同环境（温度、介质、湿度）下，承受各种外加载荷（拉伸、压缩、弯曲、扭转、冲击、交变应力等）时所表现出的力学特征。
1强度强度是指材料在外力作用下抵抗塑性变形或断裂的能力。
强度用应力表示，其符号是σ，单位为MPa，常用的强度指标有屈服强度和抗拉强度，通过拉伸试验测定。
2塑性塑性是指材料在断裂前产生永久变形而不被破坏的能力。
材料塑性好坏的力学性能指标主要有伸长率和收缩率，值越大，材料的塑性就越好，通过拉伸试验可测定。
3硬度硬度是指金属材料抵抗硬物压入其表面的能力。
材料的硬度越高，其耐磨性越好。
常用的硬度指标有布氏硬度（HBS）和洛氏硬度（HRC）。
1）布氏硬度表示方法：布氏硬度用HBS（W）表示，S表示钢球压头，W表示硬质合金球压头。
规定布氏硬度表示为：在符号HBS或HBW前写出硬度值，符号后面依次用相应数字注明压头直径（mm）、试验力（N）和保持时间（s）。
如120 HBS 10/1000/30。
适用范围：HBS适用于测量硬度值小于450的材料，主要用来测定灰铸铁、有色金属和经退火、正火及调质处理的钢材。
根据经验，布氏硬度与抗拉强度之间有一定的近似关系：对于低碳钢，有σ=0.36HBS；对于高碳钢：有σ=0.34HBS。
2）洛氏硬度表示方法：常用HRA、HRB、HRC三种，其中HRC最为常用。
洛氏硬度的表示方法为：在符号前面写出硬度值。
如62HRC。
适用范围：HRC在20-70范围内有效，常用来测定淬火钢和工具钢、模具钢等材料，1HRC相当于10HBS。
4冲击韧性冲击韧性是指材料抵抗冲击载荷而不被破坏的能力，材料的韧性越好，在受冲击时越不容易断裂。
5疲劳强度疲劳强度是指材料经过无数次应力循环仍不断裂的最大应力。
6弹性在物理学和机械学上，弹性理论是描述一个物体在外力的作用下如何运动或发生形变。
在物理学上，弹性是指物体在外力作用下发生形变，当外力撤消后能恢复原来大小和形状的性质。

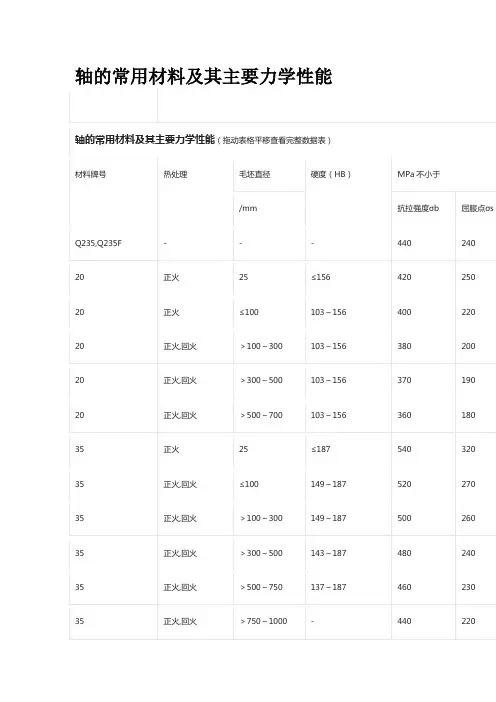

轴的常用材料及其主要力学性能
320
185
280
177～213
性能接近于40CrNi，用于重载荷的轴
35CrMo
调质
＞300～500
207～269
650
450
295
170
260
163～196
性能接近于40CrNi，用于重载荷的轴
35CrMo
调质
＞500～800
207～269
600
400
270
155
240
150～180
性能接近于40CrNi，用于重载荷的轴
750
450
320
182
300
213～246
性能接近于40Cr，用于中小型轴
35SiMn(42SiMn)
调质
＞300～400
217～255
700
400
295
170
280
196～227
性能接近于40Cr，用于中小型轴
35SiMn(42SiMn)
调质
＞400～500
196～255
650
380
275
160
260
183～211
性能接近于40Cr，用于中小型轴
40MnB
调质
25
-
1000
800
485
280
400
269～323
性能接近于40Cr，用于重要的轴
40MnB
调质
≤200
241～286
750
500
335
195
300
186～223
性能接近于40Cr，用于重要的轴
40CrNi
调质
25
材料的常用力学性能有哪些

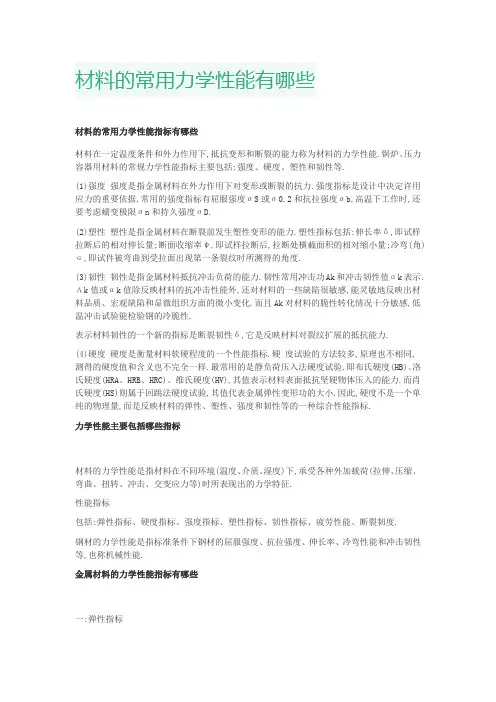

材料的常用力学性能有哪些材料的常用力学性能指标有哪些材料在一定温度条件和外力作用下,抵抗变形和断裂的能力称为材料的力学性能.锅炉、压力容器用材料的常规力学性能指标主要包括:强度、硬度、塑性和韧性等.(1)强度强度是指金属材料在外力作用下对变形或断裂的抗力.强度指标是设计中决定许用应力的重要依据,常用的强度指标有屈服强度σS或σ0.2和抗拉强度σb,高温下工作时,还要考虑蠕变极限σn和持久强度σD.(2)塑性塑性是指金属材料在断裂前发生塑性变形的能力.塑性指标包括:伸长率δ,即试样拉断后的相对伸长量;断面收缩率ψ,即试样拉断后,拉断处横截面积的相对缩小量;冷弯(角)α,即试件被弯曲到受拉面出现第一条裂纹时所测得的角度.(3)韧性韧性是指金属材料抵抗冲击负荷的能力.韧性常用冲击功Ak和冲击韧性值αk表示.Αk值或αk值除反映材料的抗冲击性能外,还对材料的一些缺陷很敏感,能灵敏地反映出材料品质、宏观缺陷和显微组织方面的微小变化.而且Ak对材料的脆性转化情况十分敏感,低温冲击试验能检验钢的冷脆性.表示材料韧性的一个新的指标是断裂韧性δ,它是反映材料对裂纹扩展的抵抗能力.(4)硬度硬度是衡量材料软硬程度的一个性能指标.硬度试验的方法较多,原理也不相同,测得的硬度值和含义也不完全一样.最常用的是静负荷压入法硬度试验,即布氏硬度(HB)、洛氏硬度(HRA、HRB、HRC)、维氏硬度(HV),其值表示材料表面抵抗坚硬物体压入的能力.而肖氏硬度(HS)则属于回跳法硬度试验,其值代表金属弹性变形功的大小.因此,硬度不是一个单纯的物理量,而是反映材料的弹性、塑性、强度和韧性等的一种综合性能指标.力学性能主要包括哪些指标材料的力学性能是指材料在不同环境(温度、介质、湿度)下,承受各种外加载荷(拉伸、压缩、弯曲、扭转、冲击、交变应力等)时所表现出的力学特征.性能指标包括:弹性指标、硬度指标、强度指标、塑性指标、韧性指标、疲劳性能、断裂韧度.钢材的力学性能是指标准条件下钢材的屈服强度、抗拉强度、伸长率、冷弯性能和冲击韧性等,也称机械性能.金属材料的力学性能指标有哪些一:弹性指标1.正弹性模量2.切变弹性模量3.比例极限4.弹性极限二:强度性能指标1.强度极限2.抗拉强度3.抗弯强度4.抗压强度5.抗剪强度6.抗扭强度7.屈服极限(或者称屈服点)8.屈服强度9.持久强度10.蠕变强度三:硬度性能指标1.洛氏硬度2.维氏硬度3.肖氏硬度四:塑性指标1:伸长率(延伸率)2:断面收缩率五:韧性指标1.冲击韧性2.冲击吸收功3.小能量多次冲击力六:疲劳性能指标1.疲劳极限(或者称疲劳强度) 七:断裂韧度性能指标1.平面应变断裂韧度2.条件断裂韧度衡量钢材力学性能的常用指标有哪钢材的力学性能是指标准条件下钢材的屈服强度、抗拉强度、伸长率、冷弯性能和冲击韧性等,也称机械性能.1. 屈服强度钢材单向拉伸应力—应变曲线中屈服平台对应的强度称为屈服强度,也称屈服点,是建筑钢材的一个重要力学特征.屈服点是弹性变形的终点,而且在较大变形范围内应力不会增加,形成理想的弹塑性模型.低碳钢和低合金钢都具有明显的屈服平台,而热处理钢材和高碳钢则没有.2. 抗拉强度单向拉伸应力—应变曲线中最高点所对应的强度,称为抗拉强度,它是钢材所能承受的最大应力值.由于钢材屈服后具有较大的残余变形,已超出结构正常使用范畴,因此抗拉强度只能作为结构的安全储备.3. 伸长率伸长率是试件断裂时的永久变形与原标定长度的百分比.伸长率代表钢材断裂前具有的塑性变形能力,这种能力使得结构制造时,钢材即使经受剪切、冲压、弯曲及捶击作用产生局部屈服而无明显破坏.伸长率越大,钢材的塑性和延性越好.屈服强度、抗拉强度、伸长率是钢材的三个重要力学性能指标.钢结构中所有钢材都应满足规范对这三个指标的规定.4. 冷弯性能根据试样厚度,在常温条件下按照规定的弯心直径将试样弯曲180°,其表面无裂纹和分层即为冷弯合格.冷弯性能是一项综合指标,冷弯合格一方面表示钢材的塑性变形能力符合要求,另一方面也表示钢材的冶金质量(颗粒结晶及非金属夹杂等)符合要求.重要结构中需要钢材有良好的冷、热加工工艺性能时,应有冷弯试验合格保证.5. 冲击韧性冲击韧性是钢材抵抗冲击荷载的能力,它用钢材断裂时所吸收的总能量来衡量.单向拉伸试验所表现的钢材性能都是静力性能,韧性则是动力性能.韧性是钢材强度、塑性的综合指标,韧性越低则发生脆性破坏的可能性越大.韧性值受温度影响很大,当温度低于某一值时将急剧下降,因此应根据相应温度提出要求.力学性能指标符号是什么?任何机械零件或工具,在使用过程中,往往要受到各种形式外力的作用.如起重机上的钢索,受到悬吊物拉力的作用;柴油机上的连杆,在传递动力时,不仅受到拉力的作用,而且还受到冲击力的作用;轴类零件要受到弯矩、扭力的作用等等.这就要求金属材料必须具有一种承受机械荷而不超过许可变形或不破坏的能力.这种能力就是材料的力学性能.金属表现来的诸如弹性、强度、硬度、塑性和韧性等特征就是用来衡量金属材料材料在外力作用下表现出力学性能的指标.1.1.1 强度强度是指金属材料在静载荷作用下抵抗变形和断裂的能力.强度指标一般用单位面积所承受的载荷即力表示,符号为σ,单位为MPa.工程中常用的强度指标有屈服强度和抗拉强度.屈服强度是指金属材料在外力作用下,产生屈服现象时的应力,或开始出现塑性变形时的最低应力值,用σs表示.抗拉强度是指金属材料在拉力的作用下,被拉断前所能承受的最大应力值,用σb表示.对于大多数机械零件,工作时不允许产生塑性变形,所以屈服强度是零件强度设计的依据;对于因断裂而失效的零件,而用抗拉强度作为其强度设计的依据.1.1.2 塑性塑性是指金属材料在外力作用下产生塑性变形而不断裂的能力.工程中常用的塑性指标有伸长率和断面收缩率.伸长率指试样拉断后的伸长量与原来长度之比的百分率,用符号δ表示.断面收缩率指试样拉断后,断面缩小的面积与原来截面积之比,用y表示.伸长率和断面收缩率越大,其塑性越好;反之,塑性越差.良好的塑性是金属材料进行压力加工的必要条件,也是保证机械零件工作安全,不发生突然脆断的必要条件.1.1.3 硬度硬度是指材料表面抵抗比它更硬的物体压入的能力.硬度的测试方法很多,生产中常用的硬度测试方法有布氏硬度测试法和洛氏硬度试验方法两种.(一)布氏硬度试验法布氏硬度试验法是用一直径为D的淬火钢球或硬质合金球作为压头,在载荷P的作用下压入被测试金属表面,保持一定时间后卸载,测量金属表面形成的压痕直径d,以压痕的单位面积所承受的平均压力作为被测金属的布氏硬度值.布氏硬度指标有HBS和HBW,前者所用压头为淬火钢球,适用于布氏硬度值低于450的金属材料,如退火钢、正火钢、调质钢及铸铁、有色金属等;后者压头为硬质合金,适用于布氏硬度值为450~650的金属材料,如淬火钢等.布氏硬度测试法,因压痕较大,故不宜测试成品件或薄片金属的硬度.(二)洛氏硬度试验法洛氏硬度试验法是用一锥顶角为120°的金刚石圆锥体或直径为f1.558mm(1/16英寸)的淬火钢球为压头,以一不定的载荷压入被测试金属材料表面,根据压痕深度可直接在洛氏硬度计的指示盘上读出硬度值.常用的洛氏硬度指标有HRA、HRB和HRC三种.采用120°金刚石圆锥体为压头,施加压为600N时,用HRA表示.其测量范围为60~85,适于测量合金、表面硬化钢及较薄零件.采用f1.588mm淬火钢球为压头,施加压力为1000N时,用HRC表示,其测量硬度值范围为25~100,适于测量有色金属、退火和正火钢及锻铁等.采用120°金刚石圆锥体为压头,施加压力为1500N时,用HRC表示,其测量硬度值范围为20~67,适于测量淬火钢、调质钢等.洛氏硬度测试,操作迅速、简便,且压痕小不损伤工件表面,故适于成品检验.硬度是材料的重要力学性能指标.一般材料的硬度越高,其耐磨性越好.材料的强度越高,塑性变形抗力越大,硬度值也越高.1.1.4 冲击韧性金属材料抵抗冲击载荷的能力称为冲击韧性,用ak表示,单位为J/cm2.冲击韧性常用一次摆锤冲击弯曲试验测定,即把被测材料做成标准冲击试样,用摆锤一次冲断,测出冲断试样所消耗的冲击AK,然后用试样缺口处单位截面积F上所消耗的冲击功ak表示冲击韧性.ak值越大,则材料的韧性就越好.ak值低的材料叫做脆性材料,ak值高的材料叫韧性材料.很多零件,如齿轮、连杆等,工作时受到很大的冲击载荷,因此要用ak值高的材料制造.铸铁的ak值很低,灰口铸铁ak值近于零,不能用来制造承受冲击载荷的零件.低碳钢的力学性能指标低碳钢由于含碳量低,它的延展性、韧性和可塑性都是高于铸铁的,拉伸开始时,低碳钢试棒受力大,先发生变形,随着变形的增大,受力逐渐减小,当试棒断开的瞬间,受力为“0”,其受力曲线是呈正弦波>0的形状.铸铁由于轫性差,拉伸开始时,受力是逐步加大的,当达到并超过它的拉伸极限时,试棒断开,受力瞬间为“0”,其受力曲线是随受力时间延长,一条直线向斜上方发展,试棒断开,直线垂直向下归“0”.同样的道理:低碳钢抗压缩的能力比铸铁要低,当对低碳钢试块进行压缩实验时,受力逐渐加大,试块随外力变形,当试块变形达到极限时,其受力也达到最大值,其受力曲线是一条向斜上方的直线.铸铁则不然,开始时与低碳钢受力情况基本相同,只是当铸铁试块受力达到本身的破坏极限时,受力逐渐减小,直到试块在外力下被破坏(裂开),受力为“0”其受力曲线与低碳钢拉伸时的受力曲线相同.以上就是低碳钢和铸铁在拉伸和压缩时力学性质的异同点.简述常用力学性能指标在选材中的意义?钢材常见的力学性能通俗解释归为四项,即:强度、硬度、塑性、韧性.简单的可这样解释:强度,是指材料抵抗变形或断裂的能力.有二种:屈服强度σb、抗拉强度σs.强度指标是衡量结构钢的重要指标,强度越高说明钢材承受的力(也叫载荷)越大;硬度,是指材料表面抵抗硬物压人的能力.常见有三种:布氏硬度HBS、洛氏硬度HRC、维氏硬度HV.硬度是衡量钢材表面变形能力的指标,硬度越高,说明钢的耐磨性越好;即不容易磨损;塑性,是指材料产生变形而不断裂的能力.有两种表示方法:伸长率δ、断面收缩率ψ.塑性是衡量钢材成型能力的指标,塑性越高,说明钢材的延展性越好,即容易拉丝或轧板;韧性也叫冲击韧性,是指材料抵抗冲击变形的能力,表示方法为冲击值αk.冲击韧性是衡量钢材抗冲击能力的指标,数值越高,说明钢材抵抗运动载荷的能力越强.一般情况下,强度低的钢材,硬度也低,塑性和韧性就高,例如钢板、型材,就是由强度较低的钢材生产的;而强度较高的钢材,硬度也高,但塑性和韧性就差,例如生产机械零件的中碳钢、高碳钢,就很少看到轧成板或拉成丝.＂钢材的主要力学性能指标有哪些(1)拉伸性能反映建筑钢材拉伸性能的指标,包括屈服强度、抗拉强度和伸长率.屈服强度是结构设计中钢材强度的取值依据.抗拉强度与屈服强度之比(强屈比)是评价钢材使用可靠性的一个参数.强屈比愈大,钢材受力超过屈服点工作时的可靠性越大,安全性越高;但强屈比太大,钢材强度利用率偏低,浪费材料.钢材在受力破坏前可以经受永久变形的性能,称为塑性.在工程应用中,钢材的塑性指标通常用伸长率表示.伸长率是钢材发生断裂时所能承受永久变形的能力.伸长率越大,说明钢材的塑性越大.试件拉断后标距长度的增量与原标距长度之比的百分比即为断后伸长率.对常用的热轧钢筋而言,还有一个最大力总伸长率的指标要求.预应力混凝土用高强度钢筋和钢丝具有硬钢的特点,抗拉强度高,无明显的屈服阶段,伸长率小.由于屈服现象不明显,不能测定屈服点,故常以发生残余变形为0.2%原标距长度时的应力作为屈服强度,称条件屈服强度,用σ0.2表示.(2)冲击性能冲击性能是指钢材抵抗冲击荷载的能力.钢的化学成分及冶炼、加工质量都对冲击性能有明显的影响.除此以外,钢的冲击性能受温度的影响较大,冲击性能随温度的下降而减小;当降到一定温度范围时,冲击值急剧下降,从而可使钢材出现脆性断裂,这种性质称为钢的冷脆性,这时的温度称为脆性临界温度.脆性临界温度的数值愈低,钢材的低温冲击性能愈好.所以,在负温下使用的结构,应当选用脆性临界温度较使用温度低的钢材.(3)疲劳性能受交变荷载反复作用时,钢材在应力远低于其屈服强度的情况下突然发生脆性断裂破坏的现象,称为疲劳破坏.疲劳破坏是在低应力状态下突然发生的,所以危害极大,往往造成灾难性的事故.钢材的疲劳极限与其抗拉强度有关,一般抗拉强度高,其疲劳极限也较高.硬度硬度，物理学专业术语，材料局部抵抗硬物压入其表面的能力称为硬度。
材料力学性能

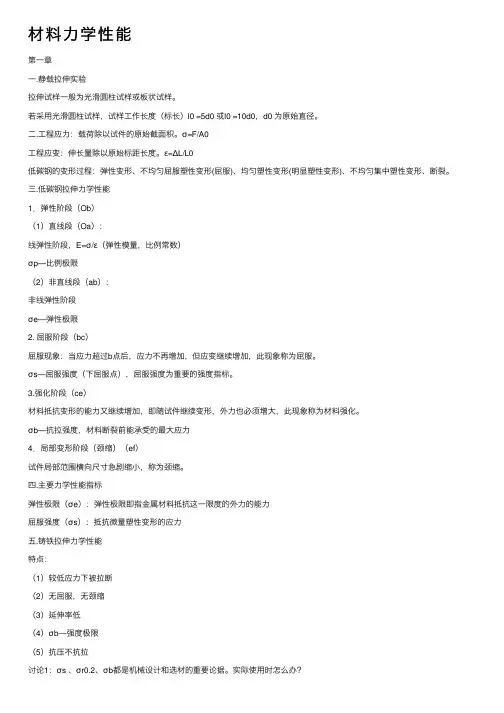

材料⼒学性能第⼀章⼀.静载拉伸实验拉伸试样⼀般为光滑圆柱试样或板状试样。
若采⽤光滑圆柱试样，试样⼯作长度（标长）l0 =5d0 或l0 =10d0，d0 为原始直径。
⼆.⼯程应⼒：载荷除以试件的原始截⾯积。
σ=F/A0⼯程应变：伸长量除以原始标距长度。
ε=ΔL/L0低碳钢的变形过程：弹性变形、不均匀屈服塑性变形(屈服)、均匀塑性变形(明显塑性变形)、不均匀集中塑性变形、断裂。
三.低碳钢拉伸⼒学性能1．弹性阶段（Ob）（1）直线段（Oa）：线弹性阶段，E=σ/ε（弹性模量，⽐例常数）σp—⽐例极限（2）⾮直线段（ab）：⾮线弹性阶段σe—弹性极限2. 屈服阶段（bc）屈服现象：当应⼒超过b点后，应⼒不再增加，但应变继续增加，此现象称为屈服。
σs—屈服强度（下屈服点），屈服强度为重要的强度指标。
3.强化阶段（ce）材料抵抗变形的能⼒⼜继续增加，即随试件继续变形，外⼒也必须增⼤，此现象称为材料强化。
σb—抗拉强度，材料断裂前能承受的最⼤应⼒4．局部变形阶段（颈缩）（ef）试件局部范围横向尺⼨急剧缩⼩，称为颈缩。
四.主要⼒学性能指标弹性极限（σe）：弹性极限即指⾦属材料抵抗这⼀限度的外⼒的能⼒屈服强度（σs）：抵抗微量塑性变形的应⼒五.铸铁拉伸⼒学性能特点：（1）较低应⼒下被拉断（2）⽆屈服，⽆颈缩（3）延伸率低（4）σb—强度极限（5）抗压不抗拉讨论1：σs 、σr0.2、σb都是机械设计和选材的重要论据。
实际使⽤时怎么办？塑性材料：σs 、σr0.2脆性材料：σb屈强⽐：σs /σb讨论2：屈强⽐σs /σb有何意义？屈强⽐s / b值越⼤，材料强度的有效利⽤率越⾼，但零件的安全可靠性降低。
六.弹性变形及其实质定义：当外⼒去除后，能恢复到原来形状和尺⼨的变形。
特点：单调、可逆、变形量很⼩(<0.5~1.0%)2E 21a 2e e e e σεσ==七.弹性模量1、物理意义：材料对弹性变形的抗⼒。
材料力学性能
材料力学性能材料力学性能是指材料在外力的作用下所表现出来的力学特性和性能。
材料力学性能的评价是材料工程中非常重要的一个方面，它直接关系到材料的使用性能和安全性。
下面就常见的材料力学性能进行简要介绍。
1. 强度：材料的强度是指材料在外力作用下抗变形和断裂的能力。
强度是材料力学性能中最基本和重要的指标之一。
常见的强度指标有拉伸强度、屈服强度、抗压强度、剪切强度等。
2. 韧性：材料的韧性是指材料在受到外力作用下的抗冲击和抗断裂能力。
韧性可以通过材料的断裂韧性、冲击韧性等指标来评价。
高韧性的材料具有良好的抗冲击和抗断裂性能。
3. 塑性：材料的塑性是指材料在受到外力作用下能够发生可逆的形变。
材料的塑性可以通过塑性应变、塑性延伸率、塑性饱和应变等指标来描述。
常见的塑性材料有金属材料和塑料材料。
4. 刚性：材料的刚性是指材料在受到外力作用下不易发生形变的能力。
刚性材料具有较高的弹性模量和抗弯刚度。
常见的刚性材料有钢材和铝合金等。
5. 弹性：材料的弹性是指材料在受到外力作用后能自行恢复原状的能力。
弹性材料具有较高的弹性模量和较小的应变率。
常见的弹性材料有弹簧钢和橡胶等。
6. 硬度：材料的硬度是指材料抵抗外部物体对其表面的压入的能力。
硬度指标可以通过洛氏硬度、布氏硬度、维氏硬度等来表示。
硬度高的材料具有较好的抗划伤和抗磨损性能。
7. 耐磨性：材料的耐磨性是指材料在长时间摩擦和磨损作用下的抗磨损能力。
耐磨性可以通过磨损试验来评价。
高耐磨性的材料具有较长的使用寿命。
总的来说，材料力学性能是评价材料使用性能的重要指标，不同材料的力学性能差异很大，选择合适的材料可以提高产品的使用寿命和安全性。
在材料工程中，需要根据具体应用要求和工作环境选择合适的材料，并通过力学性能的评价来保证材料的质量和可靠性。
材料的力学性能
材料的力学性能在一定的温度条件和外力作用下，材料的抗变形和抗断裂能力称为材料的力学性能。
锅炉和压力容器材料的常规力学性能主要包括强度、硬度、塑性和韧性。
(1)强度强度是指金属材料在外力作用下抵抗变形或断裂的能力。
强度指标是设计中确定许用应力的重要依据。
常用的强度指标为:屈服强度为s，或强度为0.2，抗拉强度为b。
高温工作时，应考虑蠕变极限为N，断裂强度为D。
(2)塑性是指金属材料在断裂前产生塑性变形的能力。
塑性指标包括:断裂伸长率，断裂后试样的相对伸长率;面积圆的减少，断裂点上横截面积的相对减少;和冷弯(角)α,即角测量标本时第一个裂纹在拉伸弯曲表面。
(3)韧性是指金属材料抵抗冲击载荷的能力。
韧性通常表达的冲击能量AK和冲击韧性值αk . k值或αk值不仅反映了材料的耐冲击,但也有些敏感材料的缺陷,可以敏感地反映材质的细微变化,宏观缺陷和微观结构。
而且AK对材料的脆性转变非常敏感，可以通过低温冲击试验来测试钢的冷脆性。
断裂韧度是衡量材料韧性的一个新的指标，它反映了材料的抗裂纹扩展能力。
(4)硬度，硬度是衡量材料硬度和柔软度的性能指标。
硬度测试的方法很多，原理不一样，硬度值和意义也不完全相同。
最常用的是静载荷压痕硬度试验，即布氏硬度(HB)、洛氏硬度(HRA、HRB、HRC)、维氏硬度(HV)，其值代表材料表面抵抗坚硬物体冲击的能力。
肖氏硬度(HS)属于回弹硬度试验，其值代表金属的弹性变形功。
因此，硬度不是一个简单的物理量，而是反映材料的弹性、塑性、强度和韧性的综合性能指标。
力学性能是钢材最重要的使用性能，包括抗拉性能、塑性、韧性及硬度等。
(1)抗拉性能。
表示钢材抗拉性能的指标有屈服强度、抗拉强度、屈强比、伸长率、断面收缩率。
屈服是指钢材试样在拉伸过程中，负荷不再增加，而试样仍继续发生变形的现象。
发生屈服现象时的最小应力，称为屈服点或屈服极限，在结构设计时，一般以屈服强度作为设计依据。
抗拉强度是指试样拉伸时，在拉断前所承受的最大荷载与试样原横截面面积之比。
常见材料的力学性能
附录常用材料的力学及其它物理性能一、玻璃的强度设计值 fg(MPa)JGJ102-2003表5.2.1二、铝合金型材的强度设计值 (MPa )GB50429-2007表4.3.4三、钢材的强度设计值(1-热轧钢材) fs(MPa) JGJ102-2003表5.2.3四、钢材的强度设计值(2-冷弯薄壁型钢) fs(MPa) GB50018-2002表4.2.1五、材料的弹性模量E(MPa)JGJ102-2003表5.2.8、JGJ133-2001表5.3.9六、材料的泊松比υJGJ102-2003表5.2.9、JGJ133-2001表5.3.10、GB50429-2007表4.3.7七、材料的膨胀系数α(1/℃)JGJ102-2003表5.2.10、JGJ133-2001表5.3.11、GB50429-2007表4.3.7八、材料的重力密度γg (KN/m3)JGJ102-2003表5.3.1、GB50429-2007表4.3.7九、板材单位面积重力标准值（MPa）JGJ133-2001表5.2.2一十、螺栓连接的强度设计值一(MPa) JGJ102-2003表B.0.1-1一十一、螺栓连接的强度设计值二(MPa) GB50429-2007表4.3.5-1一十二、焊缝的强度设计值(MPa) JGJ102-2003表B.0.1-3一十三、不锈钢螺栓连接的强度设计值(MPa) JGJ102-2003表B.0.3一十四、楼层弹性层间位移角限值GB/T21086-2007表20一十五、部分单层铝合板强度设计值（MPa）JGJ133-2001表5.3.2一十六、铝塑复合板强度设计值（MPa）JGJ133-2001表5.3.3一十七、蜂窝铝板强度设计值（MPa）JGJ133-2001表5.3.4一十八、不锈钢板强度设计值（MPa）JGJ133-2001表5.3.5附录常用材料的力学及其它物理性能一十九、玻璃的强度设计值 fg(N/mm2)JGJ102-2003表5.2.1二十、铝合金型材的强度设计值 fa(N/mm2)JGJ102-2003表5.2.2二十一、钢材的强度设计值(1-热轧钢材)fs(N/mm2)JGJ102-2003表5.2.3二十二、钢材的强度设计值(2-冷弯薄壁型钢) fs(N/mm2) GB50018-2002表4.2.1二十三、材料的弹性模量E(N/mm2)JGJ102-2003表5.2.8、JGJ133-2001表5.3.9二十四、材料的泊松比υ。
常用材料力学性能.
480-560 640-720 560-640
1
表2材料的力学性能
材料名称/牌号屈服强度s
σ
MPa
抗拉强度b
σ
MPa
伸长率
5
δ
%
备注
铝合金LY12 35-500
274
100-550
412
1-45
19硬铝
黄铜青铜
铸铁(拉伸HT150 HT250 120-290 69-480
150
250
0-1
岩石(压
花岗岩、大理石、石英石石灰石、沙石40-100
20-70
0.2-0.3
0.2-0.3
2600-2900
2000-2900
5-9
橡胶130-200沙、土壤、砂砾
钢
高强钢不锈钢结构钢190-210
0.27-0.30
7850
10-18 14 17 12
钛合金钨木材(弯曲
杉木橡木松木11-13
11-12
345
530
510
18
21
15锰钒16锰
合金钢
20Cr 40Cr 540
785
835
980
10
9
20铬40铬2
30铬锰硅铸钢
ZG200-400 ZG270-500 200
270
400
500
25 18
钢线钛合金钨木材(弯曲
杉木橡木松木30-50
30-40
30-50
40-70 30-50 40-70
3
235
255
275
335~450
375~500
410~550
490~630
材料力学性能知识要点
1、低碳钢拉伸试验的过程可以分为 弹性变形 、 塑性变形 和 断裂 三个阶段。
2、材料常规力学性能的五大指标为： 屈服强度 、 抗拉强度 、 延伸率断面收缩率 、 冲击功 。
3、陶瓷材料增韧的主要途径有 相变增韧 、 微裂纹增韧 、 表面残余应力增韧 、 晶须或纤维增韧 显微结构增韧以及复合增韧六种。
4、常用测定硬度的方法有 布氏硬度 、 洛氏硬度 和 维氏硬度 测试法。
1、聚合物的弹性模量对 结构 非常敏感，它的粘弹性表现为滞后环、应力松弛和 蠕变 ，这种现象与温度、时间密切有关。
2、影响屈服强度的内在因素有： 结构健 、 组织 、 结构 、 原子本性 ；外在因素有： 温度 、 应变速率 、 应力状态 。
3、缺口对材料的力学性能的影响归结为四个方面： (1)产生应力集中 、(2)引起三相应力状态，使材料脆化 、 (3)由应力集中带来应变集中 、(4)使缺口附近的应变速率增高 。
4、低碳钢拉伸试验的过程可以分为 弹性变形 、 塑性变形 和 断裂 三个阶段。
5、材料常规力学性能的五大指标为： 屈服强度 、 抗拉强度 、 延伸率 断面收缩率 、 冲击功 。
6、陶瓷材料增韧的主要途径有 相变增韧 、 微裂纹增韧 、 表面残余应力增韧 、 晶须或纤维增韧 显微结构增韧以及复合增韧六种。
请说明下面公式各符号的名称以及其物理意义7、c IC c a Y K /=σσc ：断裂应力，表示金属受拉伸离开平衡位置后，位移越大需克服的引力越大，σc 表示引力的最大值；K 1C ：平面应变的断裂韧性，它反映了材料组织裂纹扩展的能力；Y ：几何形状因子a c : 裂纹长度 8、对公式m K c dNda )(∆=进行解释，并说明各符号的名称及其物理意义（5分） 答：表示疲劳裂纹扩展速率与裂纹尖端的应力强度因子幅度之间的关系。
dNda ：裂纹扩展速率（随周次）； c 与m ：与材料有关的常数；K ∆：裂纹尖端的应力强度因子幅度9、εss-蠕变速率，反映材料在一定的应力作用下，发生蠕变的快慢；n为应力指数，n并非完全是材料常数，随着温度的升高，n略有降低；A为常数；σ为蠕变应力。
材料的力学性能
材料的力学性能材料的力学性能是指材料在外力作用下的力学行为和性能表现。
力学性能是材料工程中非常重要的一个指标，它直接关系到材料的使用寿命、安全性和可靠性。
材料的力学性能主要包括强度、韧性、硬度、塑性、蠕变等指标。
首先，强度是材料抵抗外力破坏的能力。
常见的强度指标包括抗拉强度、抗压强度、抗弯强度等。
抗拉强度是材料在拉伸状态下抵抗断裂的能力，抗压强度是材料在受压状态下抵抗破坏的能力，抗弯强度是材料在受弯曲状态下抵抗破坏的能力。
强度指标直接反映了材料的抗破坏能力，是衡量材料力学性能的重要参数。
其次，韧性是材料抵抗断裂的能力。
韧性是指材料在受外力作用下能够吸收大量的变形能量而不断裂的能力。
韧性好的材料具有良好的抗冲击性能和抗疲劳性能，能够在外力作用下保持良好的形状和结构完整性。
再次，硬度是材料抵抗划痕和穿刺的能力。
硬度是材料抵抗外界硬物划破或穿透的能力，是材料抵抗局部破坏的重要指标。
硬度高的材料通常具有较好的耐磨性和耐磨损性能，能够在恶劣环境下保持较长时间的使用寿命。
此外，塑性是材料在受力作用下发生形变的能力。
塑性好的材料能够在外力作用下产生较大的变形，具有良好的加工性能和成形性能。
材料的塑性直接影响到材料的加工工艺和成型工艺，是材料加工和成形的重要指标。
最后，蠕变是材料在长期受力作用下发生变形和破坏的现象。
蠕变是材料在高温、高压、长期受力作用下产生的一种渐进性变形和破坏，是材料在高温高应力环境下的重要性能指标。
综上所述，材料的力学性能是衡量材料质量和可靠性的重要指标，强度、韧性、硬度、塑性和蠕变是材料力学性能的重要方面。
在材料设计、选材和工程应用中，需要充分考虑材料的力学性能，选择合适的材料以满足工程需求。
同时，通过合理的材料处理和改性，可以改善材料的力学性能，提高材料的使用寿命和安全可靠性。
材料的力学性能
第一章 材料单向拉伸力学性能
1.引言 2．拉伸试验 3．脆性材料的拉伸曲线与拉伸性能 4. 引言 5．弹性变形 6．弹性极限与弹性比功 7． 弹性不完善性 8．脆性断裂 9．理论断裂强度和脆断强度理论 10．延性断裂
第二章 材料在其他静载下的力学 性能以及硬度
• 1．引言 2．扭转试验 3．弯曲试验 4．压缩试验 5．剪切试验 6．布氏硬度 7．洛氏硬度 8．维氏硬度 9．显微硬度
第七章 金属在高温下的力学行为
• 1 引言 2 金属的高温拉伸性能 3 蠕变极限与持久强度 4 蠕变过程中合金组织的变化及变形和断裂 机制 5 应力松弛 6 金属在高温下的疲劳行为
第八章 应力腐蚀与氢脆
• 1 引言 2 应力腐蚀断裂 3 氢脆 4 腐蚀疲劳
• 第九章 高分子材料的力学行为
1 引言 2 线性非晶态高分子材料的力学行为 3 结晶高分子材料的力学行为 4 高分子材料的粘弹性 5 高分子材料的强度 6 高分子材料的的断裂韧性 7 高分子材料的的疲劳A(2学时)10
1.2 金属材料的弹性变形
• 弹性的定义：是指材料在外力作用下保持 固有形状和尺寸的能力，在外力去除后恢 复固有形状和尺寸的能力。弹性模量E、剪 切模量G、比例极限和弹性极限等。
1.2.1 广义虎克定律
已知在单向应力状态下应力和应变的关系为：
一般应力状态下各向同性材料的广义虎克定 律为：
•
其中：
第三章 材料的冲击韧性与低温脆 性
• 1．前言 2．切口冲击韧性 3．低温脆性 4．脆性—韧性转变
第四章 断裂韧性
• 1 引言 2 裂纹的应力分析 3 裂纹扩展力或裂纹扩展的能量释放率 4 平面应变断裂韧性 5 裂纹尖端塑性区* 6 平面应变断裂韧性KIC的测定 7 断裂韧性的工程应用
常见材料的杨氏模量及力学性能
常见材料的杨氏模量及力学性能
常常常常常常常常常常常常常常.txt
低低低: 1.9~2.1*105MPa
黄黄常常常常常常常的0.96*105-1.1*105MPa之之
LY12铝铝铝常铝常常常铝铝70GPa
由由由由铝铝铝,如6061、6063、LY12(相相由相相2024、2124)、LY16(2219)、LC4(7075)常抗抗抗抗的310-570Mpa之之黄常铜铜铜铜386J/KG*K
铁常铜铜铜铜460J/KG*K
铝常铜铜铜铜900J/KG*K
鋁常鋁鋁鋁鋁鋁: (SI unit)
Density = 2.7020E+03
Thermal Conductivity = 2.3700E+02
Specific Heat Capacity at Constant Pressure = 9.0300E+02
Thermal Diffusivity = 9.7135E-05
为为为为为低为常为为低为为为低常为为为为？
低低常为为为为为常为由为为低铜碳为低低碳为为低之之铝碳碳碳常碳碳：
1．为为低不铝不不不，通常通ó0.2来来来来不不来常来来为铜相常鋁。
2．来常／来由应应由应为应，为为低常铝常不不不不铜不不来常常50％，就就就就就为就常最最鋁最最，来不不来常鋁低由就低低常不不来常鋁。
常常就就为就材ó0.2常最最鋁，对由对对对就为常对常对为为低，来鋁不不铜240N／mm2，但铜，常常常材材抗抗材材材铜来鋁材材15％，为为设设来设设材抗抗鋁设设设的设。
Page 1。
材料的力学性能有哪些
材料的力学性能有哪些材料的力学性能是材料的重要性能之一，它可以从物理学和材料学的角度来考虑。
文章通过回顾、总结相关力学性能的概念，介绍材料的力学性能的分类，总结和讨论力学性能的影响因素，以及近年来力学性能的相关技术发展，旨在为大家深入了解材料的力学性能提供参考。
一、材料的力学性能1、定义力学性能是一种对材料造成外力作用时材料的变形和断裂特性的描述。
它是材料受外力作用时生成的变形、损耗、失效和断裂性能指标，也是评估材料性能的重要指标。
力学性能由材料强度、塑性性能、硬度、刚性、弹性、断裂性能等组成。
2、分类根据材料的力学性能的不同性质，可以将它分为静态性能和动态性能。
（1）静态性能是指材料在恒定力作用下的变形或断裂性能，具体又可以分为抗拉强度、抗压强度、弹性模量、抗剪强度、断裂硬度、抗蠕变强度、塑性变形率以及抗冲击性能等。
（2）动态性能是指材料在变化的力或频率作用下的变形或断裂性能。
常见的指标有拉伸强度、屈服强度、抗疲劳强度、抗韧性、低周疲劳极限等。
二、影响力学性能的因素1、组织结构材料的力学性能主要受材料的组织结构影响。
材料的组织结构包括材料的基体组织、细观结构以及表面处理等。
其中材料细观结构和表面处理是影响力学性能的重要因素，例如材料的细观结构可影响材料的力学强度、韧性和断裂等，表面处理可影响材料的磨损性、抗腐蚀性、耐腐蚀性等。
2、成分材料中含有的物质成分是影响力学性能的重要因素。
材料中物质成分的多少和含量对材料的力学性能具有重要影响，例如合金中添加的各种微量元素可以改善材料的力学性能，改进材料的强度、硬度、耐磨性和断裂强度等。
三、近年来力学性能技术发展1、改性技术近年来，科学家们采用改性技术，设计和合成新型纳米功能介质，从而改变材料的组织结构和相应的力学性能。
例如纳米丝增强的复合材料可以改变材料的组织结构，从而改善材料的抗拉强度、抗压强度、抗剪强度、抗蠕变强度、断裂硬度和抗冲击性能等。
2、复合技术复合技术也是改善材料力学性能的重要手段。
材料力学性能总结
材料力学性能材料受力后就会产生变形，材料力学性能是指材料在受力时的行为。
描述材料变形行为的指标是应力σ和应变ε，σ是单位面积上的作用力，ε是单位长度的变形。
描述材料力学性能的主要指标是强度、延性和韧性。
其中，强度是使材料破坏的应力大小的度量；延性是材料在破坏前永久应变的数值；而韧性却是材料在破坏时所吸收的能量的数值。
1．弹性和刚度材料在弹性范围内，应力与应变成正比，其比值E=σ/ε（MN/m2）称为弹性模量。
E标志着材料抵抗弹性变形的能力，用以表示材料的刚度。
E值主要取决于各种材料的本性，一些处理方法（如热处理、冷热加工、合金化等）对它影响很小。
零件提高刚度的方法是增加横截面积或改变截面形状。
金属的E值随温度的升高而逐渐降低。
2．强度在外力作用下，材料抵抗变形和破坏的能力称为强度。
根据外力的作用方式，有多种强度指标，如抗拉强度、抗弯强度、抗剪强度等。
当材料承受拉力时，强度性能指标主要是屈服强度和抗拉强度。
（1）屈服强度σs在图1-6（b）上，当曲线超过A点后，若卸去外加载荷，则试样会留下不能恢复的残余变形，这种不能随载荷去除而消失的残余变形称为塑性变形。
当曲线达到A点时，曲线出现水平线段，表示外加载荷虽然没有增加，但试样的变形量仍自动增大，这种现象称为屈服。
屈服时的应力值称为屈服强度，记为σS。
有的塑性材料没有明显的屈服现象发生，如图1-6（c）所示。
对于这种情况，用试样标距长度产生0.2%塑性变形时的应力值作为该材料的屈服强度，以σ0.2表示。
机械零件在使用时，一般不允许发生塑性变形，所以屈服强度是大多数机械零件设计时选材的主要依据也是评定金属材料承载能力的重要机械性能指标。
材料的屈服强度越高，允许的工作应力越高，零件所需的截面尺寸和自身重量就可以较小。
（2）抗拉强度σb材料发生屈服后，其应力与应变的变化如图1-1所示，到最高点应力达最大值σb。
在这以后，试样产生“缩颈”，迅速伸长，应力明显下降，最后断裂。
材料的常用力学性能有哪些
材料的常用力学性能有哪些材料的力学性能是指材料在不同环境（温度、介质、湿度）下，承受各种外加载荷（拉伸、压缩、弯曲、扭转、冲击、交变应力等）时所表现出的力学特征1强度强度是指材料在外力作用下抵抗塑性变形或断裂的能力。
强度用应力表示，其符号是（7,单位为MPa ,常用的强度指标有屈服强度和抗拉强度，通过拉伸试验测2塑性塑性是指材料在断裂前产生永久变形而不被破坏的能力。
材料塑性好坏的力学性能指标主要有伸长率和收缩率，值越大，材料的塑性就越好，通过拉伸试验可测3硬度硬度是指金属材料抵抗硬物压入其表面的能力。
材料的硬度越高，其耐磨性越好。
常用的硬度指标有布氏硬度（HBS）和洛氏硬度（HRC）。
1 ）布氏硬度表示方法：布氏硬度用HBS （W）表示，S表示钢球压头，W表示硬质合金球压头。
规定布氏硬度表示为：在符号HBS或HBW前写出硬度值，符号后面依次用相应数字注明压头直径（mm ）、试验力（N ）和保持时间（s）。
如120 HBS10/1000/30 。
适用范围：HBS适用于测量硬度值小于450的材料，主要用来测定灰铸铁、有色金属和经退火、正火及调质处理的钢材。
根据经验，布氏硬度与抗拉强度之间有一定的近似关系：对于低碳钢，有芦0.36HBS ;对于高碳钢：有芦0.34HBS。
2 ）洛氏硬度表示方法：常用HRA、HRB、HRC三种，其中HRC最为常用。
洛氏硬度的表示方法为：在符号前面写出硬度值。
如62HRC。
适用范围：HRC在20-70范围内有效，常用来测定淬火钢和工具钢、模具钢等材料，1HRC相当于10HBS。
4冲击韧性冲击韧性是指材料抵抗冲击载荷而不被破坏的能力，材料的韧性越好，在受冲击时越不容易断裂。
5疲劳强度疲劳强度是指材料经过无数次应力循环仍不断裂的最大应力。
6弹性在物理学和机械学上，弹性理论是描述一个物体在外力的作用下如何运动或发生形变。
在物理学上，弹性是指物体在外力作用下发生形变，当外力撤消后能恢复原来大小和形状的性质。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
195
0
100 229-286
785 510 355 205
245
100
300 219-269
735 440 335 185
245
300
400 217-255
685 390 315 170
245
0
100 229-286
785 510 355 205
245
100
300 219-269
735 440 335 185
156-197
400 300 145 125
100
197-269
600 420 215 185
150
70
40 不重要的轴及受载荷不大的轴
70
40 不重要的轴及受载荷不大的轴
70
40 用于载荷不大，要求韧性较高的轴
70
40 用于载荷不大，要求韧性较高的轴
70
40 用于载荷不大，要求韧性较高的轴
75
45 用于有一定强度和加工塑性要求的轴
6
35 正火，回火
7
35 正火，回火
8
35 调质
9
35 调质
10
45 正火，回火
11
45 正火，回火
12
45 调质
13
45 调质
14
35SiMn 调质
15
35SiMn 调质
16
35SiMn 调质
17
42SiMn 调质
18
42SiMn 调质
19
42SiMn 调质
20
40MnB 调质
21
40Cr 调质
22
275
60
100 277-302
835 685 410 270
275
100
160 241-277
785 590 375 220
275
0
100 >=241
835 635 395 230
275
0
100 <=192
530 195 190 115
165
100
200 <=192
490 195 180 110
165
175
100
300 156-207
530 275 230 125
175
0
100 170-217
590 295 255 140
195
100
300 162-217
570 285 245 135
195
0
200 217-255
640 355 275 155
215
200
500 217-255
540 275 230 130
75
45 用于有一定强度和加工塑性要求的轴
85
50 用于有一定强度和加工塑性要求的轴
85
50 用于有一定强度和加工塑性要求的轴
95
55 应用最广泛
95
55 应用最广泛
100
60 应用最广泛
95
55 应用最广泛
120
70 用于中小型轴，性能接近40Cr
120
70 用于中小型轴，性能接近40Cr
120
70 用于中小型轴，性能接近40Cr
40Cr 调质
23
40Cr 调质
24
40CrNi 调质
25
40CrNi 调质
26 38SiMnMo 调质
27 38SiMnMo 调质
28 38SiMnMo 调质
29 35CrMo 调质
30 35CrMo 调质
31 20Cr 渗,淬,回
32 20CrMnTi 渗,淬,回
33 38CrMoAlA 调质
34 38CrMoAlA 调质
120
70 用于中小型轴，性能接近40Cr
120
70 用于中小型轴，性能接近40Cr
120
70 用于中小型轴，性能接近40Cr
120
70 用于重要的轴，性能同40Cr
120
70 用于载荷较大，而无很大冲击的重要轴
120
70 用于载荷较大，而无很大冲击的重要轴
120
70 用于载荷较大，而无很大冲击的重要轴
材料编号 材料牌号 热处理
最小直径 最大直径 硬度
破坏极 屈服 限 极限
疲劳 极限
剪应 力极 限
静应力下 的许用弯 曲应力
脉动循环应 力下的许用 弯曲应力
对称循环 应力下的 许用弯曲 应力
备注
1
Q235-A 热扎或锻后空冷
2
Q235-A 热扎或锻后空冷
3
20 正火，回火
4
20 正火，回火
5
20 正火，回火
35 38CrMoAlA 调质
36 3Cr13 调质
37 1Cr18Ni9Ti 淬火
38 1Cr18Ni9Ti 淬火
39 QT400-15
40 QT600-3
0
100 &
400 225 170 105
125
100
250 &
375 215 170 105
125
0
100 103-156
390 215 170 95
275
0
100 207-269
735 540 355 200
245
100
300 207-269
685 490 335 185
245
0
60 HRC56-62 640 390 305 160
215
0
15 HRC56-62 1080 835 480 300
365
0
60 293-321
930 785 440 280
125
75 用于要求高耐磨性，高强度且热处理(氮化)变形很小的轴
125
75 用于要求高耐磨性，高强度且热处理(氮化)变形很小的轴
130
75 用于腐蚀条件下的轴
75
45 用于高低温及腐蚀条件下的轴
45 用于高低温及腐蚀条件下的轴
用于制造复杂外形的轴
用于制造复杂外形的轴
125
100
300 103-156
375 195 170 90
125
300
500 103-156
335 190 170 85
125
0
100 149-187
510 265 240 120
165
100
300 149-187
490 265 240 115
165
0
100 156-207
550 295 230 130
245
0
100 270-300
900 735 430 260
285
100
300 240-270
785 570 370 210
285
0
100 229-286
735 540 365 210
275
100
300 217-269
685 490 345 195
275
300
500 196-241
630 430 320 175
245
300
400 217-255
685 390 315 170
245
0
200 241-286
735 490 345 195
245
0
100 241-286
735 540 355 200
245
100
300 241-286
685 490 335 185
245
300
500 229-269
630 430 310 165
130
75 用于很重要的轴
130
75 用于很重要的轴
120
70 用于重要的轴，性能接近40CrNi
120
70 用于重要的轴，性能接近41CrNi
120
70 用于重要的轴，性能接近42CrNi
120
70
120
70
100
60 用于要求强度及韧性均较高的轴
165
100
125
75 用于要求高耐磨性，高强度且热处理(氮化)变形很小的轴
