避雷器安装原则
避雷器安装注意事项
避雷器安装注意事项【注意事项】避雷器的正确安装1. 引言避雷器是用于保护电力设备和电气系统不受雷电过电压影响的重要装置。
正确安装避雷器是确保其正常工作和保护电气设备安全的关键。
本文将介绍避雷器安装的注意事项，以提供一些有价值的指导。
2. 初步评估在开始安装避雷器之前，首先要对安装环境进行初步评估。
需要考虑以下几个方面：- 雷电活动频率和程度- 安装位置的可达性和易于观察- 环境温度和湿度- 避雷器与其他设备之间的间距- 避雷器与接地系统的连接方式3. 安装介质避雷器的安装介质对其性能至关重要。
以下是一些值得注意的事项：- 避雷器应安装在电力设备或电气系统的最靠近易受雷击的位置，以最大限度地减少电气设备的过电压水平。
- 避雷器在安装时应注意选择适当的介质，例如电缆、导线或绝缘子等。
应根据安装环境的特点和要求选择合适的介质。
- 安装介质的选择还应考虑其绝缘性能、耐磨性和耐候性等方面。
4. 安装位置正确的安装位置对避雷器的性能和电力设备的保护至关重要。
一些注意事项如下：- 避雷器应尽可能靠近要保护的电力设备。
如果距离太远，避雷器可能无法有效地阻止过电压进入电力设备。
- 避雷器的安装位置应是易于观察和维护的。
这样可以更方便地检查避雷器的工作状态和性能。
- 避免将避雷器安装在过于潮湿或高温的环境中，因为这可能会影响其性能。
5. 连接接线避雷器与电力设备和接地系统之间的正确连接是确保其正常工作的关键。
以下是一些建议：- 避雷器的引线应正确连接到电力设备的金属外壳或地线系统上，以确保过电压能够有效地引导到接地系统。
- 应确保连接点与接线端部之间的电气接触良好，以避免因接触不良而导致过电压无法有效地排放。
- 定期检查连接部分，以确保其紧固度和电气接触正常。
6. 总结与回顾避雷器的正确安装是保护电力设备和电气系统免受雷电过电压影响的重要一环。
本文介绍了避雷器安装的注意事项，包括初步评估、安装介质、安装位置和连接接线等方面。
避雷器安装注意事项
避雷器安装注意事项避雷器是一种用来保护建筑物、设备和人员安全的重要设备。
它主要用于将由雷电过电压引起的电流引入到大地上，以防止电力设备受到雷击而受损。
在安装避雷器时，有一些重要的注意事项需要特别关注。
本文将深入探讨关于避雷器安装的多个方面，以帮助读者更好地了解和理解这个关键词。
首先，对于避雷器的安装位置，选择合适的位置至关重要。
避雷器应该安装在建筑物的最高点，并且应该避免与其他设备或结构物过于靠近，以确保其有效地吸收和引导雷电过电压。
此外，避雷器的安装位置应该便于检查和维护，以确保其始终处于良好的工作状态。
其次，关于避雷器的接地系统，需要注意以下几点。
首先，避雷器的接地系统应该与建筑物的主体接地系统良好连接，以确保过电压能够有效地引入到大地中。
其次，接地系统的电阻应该尽可能地低，以确保整个系统的接地效果良好。
最后，接地系统的设计和安装应该符合相关的国家标准和规范，以确保避雷器的安全可靠性。
在安装避雷器时，还需要注意以下几点。
首先，选择合适的避雷器型号和规格非常重要。
不同的建筑物和设备可能需要不同类型和规格的避雷器来满足其保护需求。
因此，在选择避雷器时，应该仔细考虑建筑物和设备的特点，并咨询专业人士的建议。
其次，避雷器的安装应该按照相关的安装指导和要求进行，以确保安装正确且符合标准。
最后，避雷器的安装应该由经过专业培训和资质认证的人员进行，以确保安装过程的质量和安全性。
总结而言，避雷器的安装是保护建筑物、设备和人员安全的重要环节。
在安装避雷器时，需要注意选择合适的安装位置、确保接地系统的良好连接、选择合适的避雷器型号和规格，并且按照相关的安装指导和要求进行安装。
只有在合理安装和正确使用的情况下，避雷器才能发挥其最大的保护作用，有效地预防雷击对建筑物和设备造成的损坏。
在我看来，避雷器的安装是非常重要的，它直接关系到建筑物、设备和人员的安全。
通过正确安装和使用避雷器，可以有效地预防雷击所带来的危害，并保护我们的财产和生命安全。
线路避雷器安装要求标准
线路避雷器安装要求标准在电力系统中，线路避雷器的作用是保护电力设备和线路免受雷击损坏。
正确并合格地安装线路避雷器对于维护电力系统的安全稳定运行至关重要。
本文将详细介绍线路避雷器安装的相关要求和标准。
一、线路避雷器选择选择合适的线路避雷器是确保安装效果的首要步骤。
根据不同的电力系统和环境条件，选择适宜的避雷器型号和规格。
一般来说，线路避雷器应具备以下特点：1. 额定电压与系统电压相符；2. 能够耐受系统频率下的耐受电压；3. 具备足够的放电能力以及快速响应的击穿电压。
二、线路避雷器的安装位置线路避雷器的安装位置应根据具体情况进行合理选择。
一般来说，应在主要设备设施上设置避雷器，如变压器、断路器、隔离开关等。
同时，根据距离和布置条件，还应设置适量的避雷器进行连续保护。
三、线路避雷器的安装方法线路避雷器的安装必须符合相关的标准和技术要求。
一般情况下，避雷器应垂直安装于支架上，并采用合适的接地装置。
以下是安装线路避雷器的详细步骤：1. 确定避雷器的安装位置，并进行必要的准备工作，如清理杂物、检查接地装置等。
2. 安装防振装置：根据实际情况，安装避雷器附近的防振装置，以确保避雷器的稳定性和抗震性。
3. 安装避雷器，将避雷器垂直安装于支架上，固定螺栓并加固。
4. 连接导线：将避雷器与接地装置进行可靠连接，确保电流能够顺利通过。
5. 检查和测试：安装完毕后，对线路避雷器进行检查和测试，确保安装质量符合标准要求。
四、线路避雷器的维护与保养为了保证线路避雷器的正常工作，必须定期进行维护与保养。
以下是一些常见的维护措施：1. 定期清理：定期检查线路避雷器的表面情况，清理附着在避雷器表面的灰尘和污垢，以确保其绝缘性能。
2. 检测接地装置：定期检测接地装置的电阻值，确保其符合要求，如有问题及时进行处理。
3. 定期检测：定期进行避雷器的电气性能测试，如耐压测试和击穿电压测试，以确保其正常工作。
4. 及时更换：如果避雷器出现损坏或老化等情况，应及时更换，以保证其可靠性和绝缘性能。
阀型避雷器的安装注意事项
阀型避雷器的安装注意事项安装阀型避雷器是保护电力系统设备免受过电压冲击的重要手段之一。
在进行阀型避雷器的安装时，需要注意以下几个方面：1. 选址：安装阀型避雷器应选择在电力系统的输入和输出设备之间，以确保有效地捕捉和接地过电压。
同时，应尽量远离易受雷击和潮湿地区，以避免暴雨等天气造成的影响。
2. 安装高度：阀型避雷器的安装高度应考虑到避雷器工作时发生的放电火花、维护人员的安全等因素，通常应大于2米。
3. 连接线路：阀型避雷器应与待保护设备之间建立良好的电气连接，保证电力系统的接地点互联。
连接线路应符合相关的规程和标准，采用合适的导体材料和绝缘材料。
4. 接地：阀型避雷器需要正确接地，确保过电压通过接地系统迅速排放到地面。
接地电阻应符合相关要求，接地端子应与阀型避雷器可靠连接。
5. 维护空间：为了维护和更换阀型避雷器，应确保安装位置有足够的维护空间，以方便维修人员操作。
6. 密封性：阀型避雷器的安装位置应避免长期处于潮湿环境中，以保持其良好的密封性能，避免被水分或灰尘污染。
7. 防雷装置：除了阀型避雷器，还需要配备合适的防雷装置，如引雷线、避雷针等，以增强防雷能力。
8. 安全防护：在安装阀型避雷器时，应注意施工安全，使用合适的安全设备，如防护眼镜、手套等，以防止意外事故的发生。
9. 品牌选择：选择可靠的品牌和质量过硬的阀型避雷器，并关注产品的技术参数和认证证书，确保其符合相关标准，并具备良好的抗雷击能力。
10. 规范操作：在安装阀型避雷器的过程中，需要严格按照相关规范和标准进行操作，遵循正确的安装程序，以保证安装的质量和可靠性。
总之，在安装阀型避雷器时，需要考虑众多因素，并充分了解和遵守相关的规程和标准。
只有确保正确安装和使用，才能充分发挥阀型避雷器的作用，保护电力系统设备免受过电压冲击。

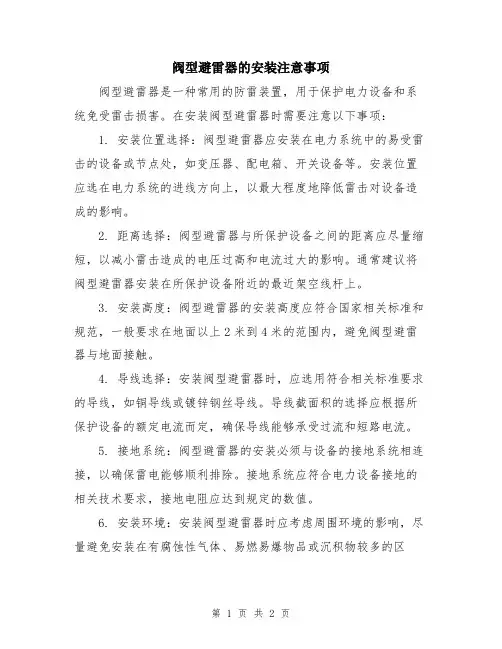

阀型避雷器的安装注意事项
阀型避雷器的安装注意事项阀型避雷器是一种常用的防雷装置，用于保护电力设备和系统免受雷击损害。
在安装阀型避雷器时需要注意以下事项：1. 安装位置选择：阀型避雷器应安装在电力系统中的易受雷击的设备或节点处，如变压器、配电箱、开关设备等。
安装位置应选在电力系统的进线方向上，以最大程度地降低雷击对设备造成的影响。
2. 距离选择：阀型避雷器与所保护设备之间的距离应尽量缩短，以减小雷击造成的电压过高和电流过大的影响。
通常建议将阀型避雷器安装在所保护设备附近的最近架空线杆上。
3. 安装高度：阀型避雷器的安装高度应符合国家相关标准和规范，一般要求在地面以上2米到4米的范围内，避免阀型避雷器与地面接触。
4. 导线选择：安装阀型避雷器时，应选用符合相关标准要求的导线，如铜导线或镀锌钢丝导线。
导线截面积的选择应根据所保护设备的额定电流而定，确保导线能够承受过流和短路电流。
5. 接地系统：阀型避雷器的安装必须与设备的接地系统相连接，以确保雷电能够顺利排除。
接地系统应符合电力设备接地的相关技术要求，接地电阻应达到规定的数值。
6. 安装环境：安装阀型避雷器时应考虑周围环境的影响，尽量避免安装在有腐蚀性气体、易燃易爆物品或沉积物较多的区域。
如果必须在此类环境下进行安装，应采取相应的防护措施，以保证阀型避雷器的正常运行。
7. 安全操作：在安装阀型避雷器时应注意自身的安全，必要时佩戴好个人防护用品。
安装过程中要严格按照设备使用说明书和相关标准进行操作，防止因操作不当导致意外事故的发生。
8. 定期检测和维护：安装完毕后，阀型避雷器需要定期检测和维护，以确保其正常运行。
定期对阀型避雷器的电气性能进行测量，如表面电阻、放电伏数等，及时发现并处理可能存在的问题。
9. 灾害保护：阀型避雷器是一种常见的灾害保护装置，因此安装时需要考虑可能发生的灾害情况，如地震、风暴等。
在设计安装方案时，应根据不同的灾害情况合理安排避雷装置的数量和位置。
10. 法规要求：在安装阀型避雷器时应遵守国家和地方相关的法规和规范要求，确保设计和施工符合法律的规定，以保证设备和人员的安全。

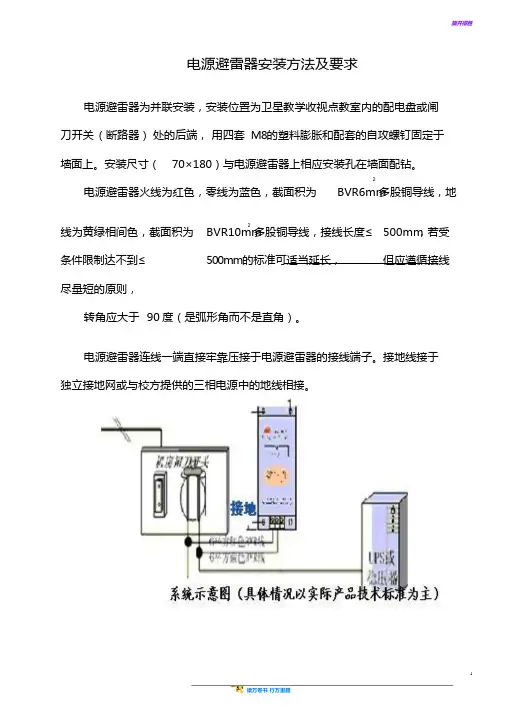

避雷器的安装
22 电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器） 处的后端， 用四套 M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸（ 70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为 BVR6mm 多股铜导线，地线为黄绿相间色，截面积为 BVR10mm 多股铜导线，接线长度≤ 500mm ，若受条件限制达不到≤ 500mm 的标准可适当延长， 但应遵循接线尽量短的原则，转角应大于 90 度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。
发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。
天馈避雷器安装，一定要注意输入端IN 和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。
避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。
天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10 接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。
防雷及接地安装技术标准
防雷及接地安装技术原则一、合用范围本章合用于一般工业与民用建筑防雷及接地安装工程。
二、编制根据《建筑电气工程施工质量验收原则》（GB50303－）《建筑电气工程施工工艺原则》三、基本规定1、接地装置旳埋设深度其顶部距地面不应不不小于0.6M，接地极应垂直安装。
2、垂直接地极旳长度不应不不小于2.5M，其互相之间旳间距当设计无规定期，不应不不小于5M。
3、接地装置与建筑物旳距离不应不不小于1.5M。
4、接地干线旳连接应采用焊接，焊接处焊缝应饱满，不得有夹渣、咬肉、虚焊、气孔等缺陷，焊接处应做防腐处理。
5、接地线在穿越墙壁、楼板和地坪处应加套管保护，采用金属套管时应对套管接地。
6、接地干线沿建筑物墙壁水平敷设时，距地面应为250～300mm；接地线与建筑物旳间隙为10～15mm；支持件间距在水平直线部分为0.5～1.5m，转弯部分为0.3～0.5m，同一室内支持件间距应一致。
7、在接地线跨越伸缩缝、沉降缝处时，应设置赔偿器，可用接地线弯成弧状作赔偿器。
8、屋面避雷带安装旳支持件距离应均匀设置，在每一直线段旳间距水平宜为0.5～1.5m，垂直谊教育界1.5～2.5m，在转弯处应对称，一般为0.3～0.5m。
9、避雷带旳安装高度为150mm，并设在女儿墙中心，当女儿墙宽度不小于300mm时，避雷带距女儿墙外侧宜为100mm。
10、明敷避雷引下线在易受机械损坏和危及人员安全处，在距地1.7m至地下0.3m旳一段引下线应加保护措施。
四、施工准备1、技术准备a、熟悉施工图纸及对应施工图集。
b、施工前应进行技术交底。
c、配置对应旳施工质量验收规范。
2、材料准备a、镀锌钢材必须有产品质量证明书，且应选用热镀锌材料。
b、电焊条、油漆、镀锌螺栓等辅助材料均已配置，且均有合格证。
3、重要机具a、电焊机、电焊工具、钢锯、切割机、电锤、台钻、手枪钻、铁锹、铁镐、大锤等。
b、接地摇表。
4、作业条件a、接地装置旳安装应按设计位置清理好场地；当运用基础钢筋作接地线时，基础钢筋应绑扎完毕。
避雷设施安装标准
避雷设施安装标准
为防止因雷雨季节造成监控系统不必要的损失,在安装过程中必须进行接地保护:接地极离避雷器的距离为5~20M，接地电阻小于4欧姆,（接地包括电源避雷器接地、计算机外壳接地、信号避雷器接地）。
具体规范参照下图
避雷器接地极标准：
1、接地坑
地点：潮湿处规格：深、长、宽各1.5米
接地极底部：需铺上10厘米木炭、20斤盐，再用镀锌
扁铁（宽度不小于4厘米，厚度不小于4毫米，长度约
10米）在接地坑底部盘成圈。
2、连接线规格：线截面不小于25平方毫米的铜芯线
3、避雷器安装示意图
通讯避雷器接线示意图。
线路避雷器安装要求标准
线路避雷器安装要求标准随着现代社会的发展，电力设备的使用越来越广泛，而雷电对电力设备的破坏也越来越严重。
为了保护电力设备的安全运行，线路避雷器的安装成为了必不可少的一项工作。
线路避雷器是一种能够在雷电冲击下迅速引导和分散电流的装置，有效地保护电力设备免受雷击的侵害。
为了确保线路避雷器的安装效果，有一些标准和要求需要遵守。
首先，线路避雷器的安装位置应该选择在电力设备的进出线口处。
这样可以最大限度地减少雷电对电力设备的冲击。
同时，线路避雷器的安装位置应该远离易燃易爆物品，以防止因雷击引发火灾等事故。
其次，线路避雷器的安装高度也需要符合一定的标准。
一般来说，线路避雷器的安装高度应该在2米以上，以确保其能够有效地引导和分散雷电冲击产生的电流。
此外，线路避雷器的安装高度还应该考虑到设备的维护和检修方便性，以便及时进行维护和更换。
另外，线路避雷器的安装应该符合相关的电气安装规范。
在安装过程中，需要注意线路避雷器的接线方式和接地方式。
线路避雷器的接线应该牢固可靠，接地电阻应该符合规定的范围。
此外，线路避雷器的安装还需要进行必要的测试和检验，以确保其安装质量和性能。
此外，线路避雷器的安装还需要考虑到周围环境的影响。
例如，在海边或者高山等特殊环境中，由于气候条件的特殊性，线路避雷器的安装要求可能会有所不同。
在这种情况下，需要根据实际情况进行相应的调整和改变。
最后，线路避雷器的安装还需要进行定期的检测和维护。
定期检测可以及时发现线路避雷器的故障和损坏情况，及时进行维修和更换。
同时，还需要定期清理线路避雷器周围的杂物，以确保其正常运行。
总之，线路避雷器的安装要求标准是保护电力设备免受雷击侵害的重要保障。
在安装过程中，需要选择合适的安装位置和安装高度，符合相关的电气安装规范，考虑周围环境的影响，并进行定期的检测和维护。
只有这样，才能确保线路避雷器的安装效果和使用寿命，保障电力设备的安全运行。
避雷针安装标准
避雷针安装标准避雷针是一种用于保护建筑物和设备免受雷击损害的重要设备。
正确的安装是确保避雷针有效工作的关键，下面将介绍避雷针安装的标准和要求。
首先，选择合适的位置。
避雷针应该安装在建筑物的最高点，通常是屋顶。
在选择安装位置时，需要考虑建筑物的高度、周围环境和雷击频率等因素。
安装位置的选择直接影响着避雷针的性能，因此需要进行仔细的评估和规划。
其次，确保良好的接地。
避雷针的接地系统是其正常工作的关键。
在安装避雷针时，需要将接地导线与避雷针的接地装置连接，并将接地导线埋入地下深度达到一定要求。
接地系统的质量直接影响着避雷针的放电能力和安全性能，因此需要严格按照标准要求进行设计和施工。
再者，遵循安装规范。
在进行避雷针安装时，需要严格按照相关的国家标准和规范进行操作。
安装人员需要具备专业的技能和经验，严格按照安装要求进行操作，确保避雷针的安装质量和性能达到标准要求。
另外，定期检测和维护。
避雷针安装完成后，需要定期进行检测和维护，确保其正常工作。
定期检测可以及时发现避雷针存在的问题，并采取相应的措施进行修复和维护，确保其长期有效地保护建筑物和设备免受雷击损害。
总之，避雷针的安装是一项重要的工作，需要严格按照标准和规范进行操作。
正确的安装可以保证避雷针的正常工作，有效地保护建筑物和设备免受雷击损害。
因此，在进行避雷针安装时，需要引起足够的重视，确保安装质量和性能达到标准要求。
在实际的工程实施中，需要充分考虑建筑物的特点和周围环境的影响，结合实际情况进行合理的安装设计和施工。
只有这样，才能确保避雷针的安装质量和性能达到标准要求，有效地保护建筑物和设备免受雷击损害。
避雷器的安装
电源避雷器安装方法及要求电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，转角应大于90度（是弧形角而不是直角）。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
安装注意事项：安装电源避雷器时，应该首先将地线系统连接牢靠后再连接其他线路。
安装时必须断开电源，严禁带电操作；连接导线必须符合要求。
防雷器无需特别维护，只需定期检查其连接是否松动，工作状态指示灯是否正常。
当工作状态指示灯发绿光时，表示防雷器工作正常。
发红光时，表示防雷器已有器件损坏，防雷效果变差，必须立即更换。
天馈避雷器安装要求在功分器或卫星接收机输入端口加上天馈避雷器，预防雷电流感应损坏设备。
天馈避雷器安装，一定要注意输入端IN和输出端OUT不要接反，否则，将严重影响避雷效果，甚至影响设备正常工作。
避雷器的输入端（螺栓）是相对雷电波的传播方向而言，即馈线输入端，而避雷器的输出端（螺母）接被保护设备（卫星接收机或功分器）。
天馈避雷器串接安装在接收设备端口上，在功分器或卫星接收机接口处用标准FL10接口连接，连接时必须将螺纹拧紧到位，保证可靠连接，不影响通信。
接地地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。
接地线接于独立接地网或与校方提供的三相电源中的地线相接。
天馈避雷器应装在室内。
电源避雷器安装方法及要求
梁平县教委教仪电教站
二○○七年十一月
接地
接地体
焊接加防锈漆(或涂黄油)
A、需提前在安装位置浇筑水泥基座，规格尺寸400mm×400mm×600mm（长X宽X高）并预埋地脚螺栓，或用膨胀螺丝。
B、安装避雷针，避雷针底座固定在预先设置的预制水泥基座，避雷针塔杆底座与水泥基座用地脚螺栓（或用膨胀螺丝）可靠联结。
C、避雷针接地线必须与接地棒可靠连接，接地线为黄绿相间色，截面积BVR25mm2多股铜导线
电源避雷器安装方法及要求
电源避雷器为并联安装，安装位置为卫星教学收视点教室内的配电盘或闸刀开关（断路器）处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。安装尺寸（70×180）与电源避雷器上相应安装孔在墙面配钻。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2多股铜导线，地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，
INCLUDEPICTURE "/UpFiles/20071030160021714.jpg" \* MERGEFORMATINET
降低接地电阻的技术措施
由于农村中小学远程教育工程项目，点多、面广，每一个地方的地形、土质不一样，土壤电阻率不同，接地电阻又无法准确测定。所以必须采取降低接地电阻的技术措施 ，这样可以增加接地极的泄流面积，降低接地极的表面与其接触士壤之间的接触电阻，从而达到降低电阻的目的。
地线为黄绿相间色，截面积为BVR10mm2多股铜导线，接线长度≤500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则，一端直接牢靠压接于天馈避雷器的接线端子。接地线接于独立接地网或与校方提供的三相电源中的地线相接。
避雷器安装规范
.
10kV避雷器安装规范
根据省公司典设要求，现对10kV避雷器安装工艺及施工要点重申如下：
1. 避雷器应安装牢固、排列整齐，引线相间距离及对地距离应符合
规定要求。
避雷器的引流线要尽可能短而直、连接紧密，不允许中间有接头，引流线应使用
截面积不小于50mm2 的10kV绝缘线。
(严禁使用0.4kV BLV接户线)
3.避雷器接线端子与引线的连接应可靠，上端引流线和下端接地线应使用铜铝端子连接，连接部位不应使避雷器产生外加应力（详见下图）。
于度线长应大线应源流雷器引线与电连接处采用扎，扎避4. 下详理缘行宜部带裸米15厘，露电分进绝处（见图）。
'.
.
下，引件齐全，紧固件及防松零接雷5.避器引下线应可靠地22绞铜的积不小于35mm于积不小50mm截的铝线或面面应线使用截线。
安
装前检查.
,必须经进检查方可进入安装为确保断路器安全可靠运行
有无裂纹及其如导电杆上绝缘保护层是否完好,包装拆除后,先检查断路器外观,a..
铭牌数擗是否与订货要求相符等有否因运输原因造成损伤外壳表面如何,,它缺陷,.
备件和文件是否齐全b.检查随机附件,、“分”应能分、合灵活,检查断路器操作机构的动作性能,,次c.手动试操作5~10..
“合”及“储能”指示正确工频耐42KV/1min对断路器主回路同极断口间，相间及相对地和控制部分进行d. 压试验。
安装2.并将断路器牢固地固定在按照断路器的安装尺寸和电力工程要求制作固定支架,a..
支架上. ,联结导线端子与断路器进出线端子的螺栓应拧紧以保证接触良好b.. 控制电路按线路图联结正确c.
'.。
5、避雷器与安装选型原则
避雷器的选择与安装雷鸣闪电，是常见的自然现象.由于社会经济的发展，一方面高楼林立，且越来越高，使地面与雷云之间的距离缩短；另方面，工厂、汽车等排出的废气越来越多，污染了空气，使空气中的微粒增加，既利于雷云的形成，也利于雷电流的传导.所以，多雷的珠江三角洲,雷越来越多、越来越强、越来越低，给人们的生产和生活带来极大的威胁。
每年因雷击造成的建筑物或设备的损坏越来越严重.不少单位、家庭都遭受雷电的威胁和侵袭，使人们逐步意识到防雷的重要性。
雷电灾害分直击雷和感应雷两种，建筑物上安装符合要求的避雷针（带），能比较有效地防止直击雷的侵害。
感应雷害是避雷针（带）所不能防御的.感应雷侵害的范围广，它不管建筑物的高矮，只要有电源线或讯号线引入的地方，数公里以外产生雷电,都有可能受到感应，使设备遭受损坏。
在电力配电线路中，常用的避雷器有：阀型避雷器、管型避雷器、氧化锌避雷器等，低压配电系统提倡选用低压氧化锌避雷器.氧化锌阀片在正常运行电压下，阀片的电阻很高,仅可通过微安级的泄漏电流。
但在强大的雷电流通过时,却呈现很低的电阻，使其迅速泄入大地，实现限压分流的目的.阀片上的残压几乎不随通过电流的大小而变化，时常维持在小于被保护电器的冲击试验电压,使设备的绝缘得到保护,雷电流过后又恢复到原绝缘状态。
氧化锌避雷器具有优异的非线性伏安特性，残压随冲击电流波头时间的变化特性平稳，陡波响应特性好，没有间隙击穿特性和灭弧问题。
其电阻片单位体积吸收能量大，还可以并联使用，所以在保护超高压长距离输电系统和大容量电容器组特别有利。
对于低压配电网的保护也很适合,是低压配电网的主要保护措施.在避雷器使用前，都应该对其有关技术参数进行测量，以确保避雷器安装质量.1绝缘电阻的测量对35kV及以下氧化锌避雷器用2500V兆欧表摇测，每节的绝缘电阻应不低于1000MΩ。
进口氧化锌避雷器每节的绝缘电阻一般按厂家的标准。
如日本明电舍规定：对ZSE－C2Z型294kV氧化锌避雷器应使用1000V 兆欧表,绝缘电阻不低于2000MΩ。
避雷器安装标准工艺(工艺编号：0102030204)
避雷器安装标准工艺（工艺编号：010*******）1、避雷器安装标准工艺（1）支架标高偏差≤5mm，垂直度偏差≤5mm，顶面水平度偏差≤2mm/m。
（2）瓷套外观完整，无裂纹。
（ 3 ）设备安装垂直，误差≤1.5mm/m。
（4）铭牌应位于易于观察的一侧，标识应完整、清晰。
（5）压力释放口方向合理。
（6）在线监测仪密封良好，动作可靠；安装位置一致，便于观察，接地可靠；计数器三相应调至同一值。
（7）所有连接螺栓需齐全，紧固。
（8）均压环安装应无划痕、毛刺，安装牢固、平整、无变形；均压环宜在最低处打泄水孔。
（9）接地牢固可靠、美观。
2、避雷器安装施工要点（1）支架组立前对基础杯底标高、基础面轴线进行复测。
（2）组立支架后找正过程要控制支架垂直度偏差和轴线偏差，灌浆后对支架垂直度偏差和轴线偏差同样进行复测。
（3）控制支架杆头件不允许歪斜，螺栓孔位置与设备底座安装后位置保持一致。
（4）吊装时吊绳应固定在吊环上，不得利用瓷裙起吊。
（5）必须根据产品成套供应的组件编号进行，不得互换，法兰间连接可靠（部分产品法兰间有连接线）。
（6）避雷器安装面应水平，并列安装的避雷器三相中心应在同一直线上，避雷器应安装垂直；避雷器就位时压力释放口方向不得朝向巡检通道，排出的气体不致引起相间闪络；并不得喷及其他电气设备。
（7）避雷器找正后紧固底座紧固件，所有安装螺栓力矩值符合产品技术要求。
（8）在线监测装置与避雷器连接导体超过1m 时应设置绝缘支柱支撑；硬母线与放电计数器连接处应增加软连接。
（9）接地部位一处与接地网可靠连接，另一处与集中接地装置可靠连接（辅助接地）。
（10）在线监测装置的朝向和高度应便于运行人员巡视。
010*******-T1 避雷器地面组装010*******-T2 避雷器吊装010*******-T3 500kV 避雷器成品010*******-T4 避雷器集中接地。
避雷器怎么安装
防雷器也可以叫做避雷器，所谓的电源防雷器就是专门用来防雷的装备。
我们都知道，现在是科技发达的电子信息科技时代，人们使用的电器，各种高科技设备也是越来越多。
那么久存在了安全隐患，尤其是在多雨季节，此时也是雷雨交加的时候。
而有了电源防雷器就可以解决这个问题了。
那么避雷器怎么接线?下面就跟大家分下电源防雷器安装方法及避雷器安装示意图，希望能够给大家提供帮助。
一、电源防雷器简介电源防雷器(SPD)又名避雷器，浪涌保护器，电涌保护器。
在信息时代的今天，电脑网络和通讯设备越来越精密，其工作环境的要求也越来越高，而雷电以及大型电气设备的瞬间过电压会越来越频繁的通过电源、天线、无线电信号收发设备等线路侵入室内电气设备和网络设备，造成设备或元器件损坏，人员伤亡，传输或储存的数据受到干扰或丢失，甚至使电子设备产生误动作或暂时瘫痪、系统停顿数据传输中断，局域网乃至广域网遭到破坏。
其危害触目惊心，间接损失一般远远大于直接经济损失。
电源防雷器就是通过现代电学以及其它技术来防止被雷击中的设备。
二、电源防雷器安装方法介绍：1、并联安装电源防雷器，木炭机安装位置为卫星教学收视点教室内的配电盘或闸刀开关(断路器)处的后端，用四套M8的塑料膨胀和配套的自攻螺钉固定于墙面上。
2、安装尺寸(70×180)与电源避雷器上相应安装孔在墙面配钻。
3、连接电源。
电源避雷器火线为红色，零线为蓝色，截面积为BVR6mm2。
多股铜导线，木炭机地线为黄绿相间色，截面积为BVRlOmm2。
多股铜导线，接线长度≦500mm，若受条件限制达不到≤500mm的标准可适当延长，但应遵循接线尽量短的原则,转角应大于90度(是弧形角而不是直角)。
4、电源与避雷线连接。
电源避雷器连线一端直接牢靠压接于电源避雷器的接线端子。
接地线接于独立接地网或校方提供的三相电源地线相接.三、安装注意事项：1、电源防雷器必须通过35mm导轨来进行安装。
2、应将供电电源线的相线接入电源防雷器的“L”接线孔，然后将供电电源线的零线接入电源防雷器的“N”接线孔，最后从电源防雷器的“PE”接线孔引出接地线连接到防雷接地母线或者防雷接地排上。
安装管型避雷器应注意哪些事项？
安装管型避雷器应注意哪些事项？
管型避雷器主要用来保护电力线路或其他电气设备（除变压器以外）。
安装时一般应注意以下事项：
(1)额定断流能力与所保护设备的短路电流相适应。
(2)管型避雷器的灭弧管容易受潮，在工作电压下可能会发生误动作。
因此，安装使用时必须串联一个外部间隙（空气隙），并保证空气间隙稳定不变。
(3)为避免避雷器动作时造成相间短路或对地短路。
安装时应注意，不同相上的避雷器动作时排出的气体不能相交。
(4)安装时，应装设简单可靠的动作指示器。
(5)避雷器及外部间隙应安装牢固可靠，以保证避雷器运行中的稳定性。
(6)为了防止避雷器管内积水，管型避雷器开口端应垂直向下安装或倾斜安装，与水平线夹角不小于150，在污秽地区应增大倾10kV及以下管型避雷器的间隙电极不可垂直安装。
来源网络整理，仅供学习参考 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
避雷器安装原则
防雷工程当中，电源避雷器的安装位置和选型存在很多争议，笔者就这些年的工作经验和防雷理论结合在一起，阐述一下自己的一些观点：
B级避雷器（安装于LPZ0A区）
1、安装原则理论上一级避雷器（B级）应尽量安装在总进线空开前端，如果安装不方便，也可安装在空开后端。
但是，如果进线前端有双电源切换装置时，必须安装在双电源切换装置的前端，从而使切换装置得到保护（现在的双电源切换装置多为机械型和电子控制型、有的还有232和485控制装置和24伏消防电源，雷电流一旦通过，极易发生损坏）。
理由是，空开（断路器）的动作时间远远大于避雷器的动作时间，一旦有雷电流（过电压）通过，避雷器会在断路器动作之前提前动作，把过电流泄放掉，从而保护电路及其后端的用电设备。
2、选型原则B级避雷器尽量选择电压开关型避雷器，通流容量大，保护电压UP要尽量小。
一般避雷器的前端要串接相应容量的断路器，断路器的作用：在避雷器损坏时，方便更换；其二是在避雷器发生老化时，避免发生电流对地故障。
C级避雷器（安装于LPZ1区）
1、安装原则采用限压型避雷器，可并联安装于二级电源空开前端或后端，避雷器前端串接相应容量的断路器。
作用同上。
2、选型原则C级避雷器采用限压型，把B级避雷器导通后产生的残压控制在设备的冲击绝缘水平以下。
由于限压元件的相应时间快，一般为25ns左右，而放电间隙的相应时间则比较慢，约为100ns，所以要在保证C级避雷器导通之前，B级避雷器应先导通。
这样就必须是保证B级和C级之间有一定的安装距离。
D级避雷器
同上
B级避雷器的作用主要是泄放大的电流，C级和D级避雷器的作用主要是把B级避雷器的残压限制在后端设备的耐压水平以下。
以保护设备。
C、D级避雷器应尽量靠近安装在被保护物端。
