第14章 双向晶闸管及其应用
晶闸管的结构原理及应用
晶闸管的结构原理及应用1. 晶闸管的概述晶闸管（Thyristor）是一种主要用于电能控制的半导体器件，广泛应用于电力电子技术领域。
晶闸管具有高压、大电流、能耗低、可靠性好等特点，被广泛应用于家电、工业控制、交通运输等领域。
2. 晶闸管的结构原理晶闸管的结构采用P-N-P-N四层结构，主要由控制极（G：Gate）、阳极（A：Anode）、阴极（K：Cathode）三个电极组成。
其结构和工作原理如下：•P层：阳极侧为P型半导体，控制极侧为薄的N型半导体层；•N层：阳极侧为N型半导体，控制极侧为一薄层的P型半导体层；•控制极：通过控制极加上一个触发脉冲，使得晶闸管的导通；•阳极：负责控制晶闸管的输出电流；•阴极：负责晶闸管的接地。
3. 晶闸管的工作原理晶闸管的工作原理可分为四个状态：关断（Off）、导通（On）、保持（Hold）、关断恢复（Off Recovery）。
1.关断状态：晶闸管在没有施加控制信号时处于关断状态，此时无法通过阳极和控制极之间的电流。
晶闸管的控制极与阳极之间存在电压可能会使其进入导通状态；2.导通状态：当控制极与阳极之间施加一个足够大的正向电压时，晶闸管进入导通状态。
此时，晶闸管的阳极和控制极之间的电流将开始流动；3.保持状态：在晶闸管进入导通状态后，控制极与阳极之间的电压可以降至较低水平，晶闸管仍然保持导通状态。
然而，如果该电压降至一定程度以下，则晶闸管将自动进入关断状态；4.关断恢复状态：当控制极与阳极之间的电压降至负值时，晶闸管将从导通状态恢复到关断状态。
4. 晶闸管的应用由于晶闸管具有可控性强、效率高、可靠性好等优点，被广泛应用于以下领域：•电力调节：晶闸管可用于交流电压调节，实现对电力的控制。
例如，晶闸管可以用于家庭用电中的调光灯、风扇等电器，以及电力工业中的电动机调速器、变频器等设备；•电流控制：晶闸管可用于控制电流的大小和方向。
例如，晶闸管可以用于电焊机，控制焊接电流，使焊接效果更加稳定和高效；•能量回收：晶闸管可以将电能回收并用于其他用途。
晶闸管的原理及应用
晶闸管的原理及应用1. 晶闸管的原理晶闸管是一种半导体器件，其工作原理基于PN结的导通与截止特性。
晶闸管由四层PNPN结构组成，其中的P1-N1和N2-P2结称为控制结，而P2-N2结称为工作结。
晶闸管的工作原理可以分为两个状态：触发和导通。
1.1 触发状态在触发状态下，当控制结接受到一个正向脉冲电压时，会导致控制结内的正电荷的积累，从而降低控制结内的屏蔽电压。
一旦屏蔽电压降低到一定程度，晶闸管会进入导通状态。
1.2 导通状态在导通状态下，晶闸管的P2-N2结中的准电子可以移动到N2区域，将晶闸管的内部转变为一个低阻抗通路。
此时，只要存在足够的电流注入，晶闸管就能保持导通状态。
2. 晶闸管的应用晶闸管作为一种重要的半导体器件，广泛应用于各种电子电路中。
以下是晶闸管应用的一些常见场景：•电能调节：晶闸管可用于控制大功率电流，实现电力传输的调节，例如在工厂中用于控制电机的启停和速度调节。
•直流电动机驱动：晶闸管可以作为直流电动机的电流控制装置，通过控制晶闸管的导通时间和关断时间，可以调节直流电动机的转速。
•交流电源控制：晶闸管可用于交流电源的控制，例如用于电子变压器的调节。
•逆变器：晶闸管逆变器是将直流电压转换为交流电压的关键组成部分，广泛应用于太阳能和风能发电等领域。
•发光器件驱动：晶闸管可以用于驱动各种发光器件，如LED等。
•温度控制：通过控制晶闸管的导通时间和关断时间，可以实现温度控制，例如烤箱和电熨斗等家电产品中的温度控制。
3. 总结晶闸管是一种重要的半导体器件，其工作原理基于PN结的导通与截止特性。
它在电力调节、直流电机驱动、交流电源控制、逆变器、发光器件驱动和温度控制等领域都有重要的应用。
通过掌握晶闸管的原理及应用，可以更好地理解和应用该器件，实现各种电子电路的设计与控制。
以上就是晶闸管的原理及应用的介绍。
希望对你有所帮助！。

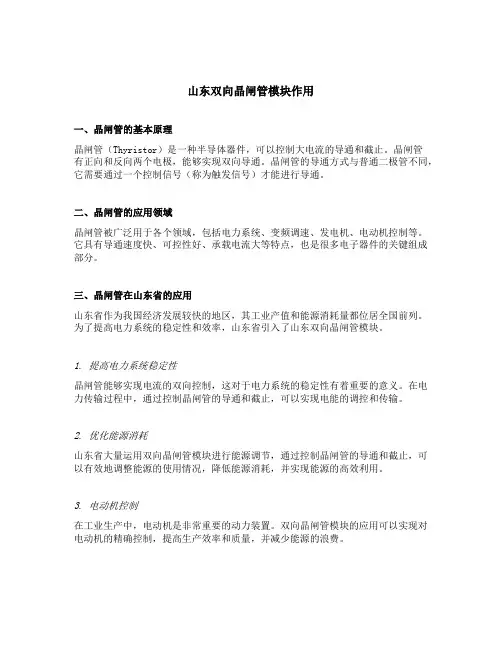

山东双向晶闸管模块作用
山东双向晶闸管模块作用一、晶闸管的基本原理晶闸管（Thyristor）是一种半导体器件，可以控制大电流的导通和截止。
晶闸管有正向和反向两个电极，能够实现双向导通。
晶闸管的导通方式与普通二极管不同，它需要通过一个控制信号（称为触发信号）才能进行导通。
二、晶闸管的应用领域晶闸管被广泛用于各个领域，包括电力系统、变频调速、发电机、电动机控制等。
它具有导通速度快、可控性好、承载电流大等特点，也是很多电子器件的关键组成部分。
三、晶闸管在山东省的应用山东省作为我国经济发展较快的地区，其工业产值和能源消耗量都位居全国前列。
为了提高电力系统的稳定性和效率，山东省引入了山东双向晶闸管模块。
1. 提高电力系统稳定性晶闸管能够实现电流的双向控制，这对于电力系统的稳定性有着重要的意义。
在电力传输过程中，通过控制晶闸管的导通和截止，可以实现电能的调控和传输。
2. 优化能源消耗山东省大量运用双向晶闸管模块进行能源调节，通过控制晶闸管的导通和截止，可以有效地调整能源的使用情况，降低能源消耗，并实现能源的高效利用。
3. 电动机控制在工业生产中，电动机是非常重要的动力装置。
双向晶闸管模块的应用可以实现对电动机的精确控制，提高生产效率和质量，并减少能源的浪费。
4. 其他应用领域除了电力系统和电动机控制外，双向晶闸管模块还可以应用于变频调速、光伏发电、UPS电源等领域，起到改善电能质量、提高能源利用效率的作用。
四、山东双向晶闸管模块的特点和优势山东双向晶闸管模块在应用中具有以下特点和优势：1. 高可靠性山东双向晶闸管模块采用先进的封装工艺和技术，具有较高的可靠性和稳定性，能够适应复杂的工作环境。
2. 功能丰富山东双向晶闸管模块具有多种控制功能和保护功能，能够满足不同应用场景的需求。
同时，它还支持远程控制和监测，方便用户进行远程管理。
3. 高效节能双向晶闸管模块的高效能和精确控制能力，使其在能源消耗方面具有优势。
通过对电流的准确控制，可以降低能源的损耗和浪费。
晶闸管的工作原理与应用
晶闸管的工作原理与应用晶闸管，又称为可控硅器件，是一种半导体器件，通过控制电流的输入使其在导通和关断之间切换，从而实现电能的控制和调节。
下面将详细介绍晶闸管的工作原理和应用。
晶闸管是由PNP型晶体管和PNP型二极管组成的四层结构。
它具有三个电极，分别是阳极（A端）、阴极（K端）和控制极（G端）。
晶闸管的工作原理可概括为以下五个阶段：1.断电状态：当外电源施加在晶闸管的阳极和阴极之间时，控制极无电压，晶闸管处于关断状态。
2.触发状态：当控制极施加一个正向电压时，晶闸管开始被触发，进入导通状态。
在此状态下，晶闸管的阳极和阴极之间的电流（也称为主电流）开始流动。
3.工作状态：一旦晶闸管被触发，晶闸管将持续一直到主电流下降到零。
即使控制极上施加的电压被移除或降低，晶闸管仍然保持导通。
4.关断状态：当主电流下降到零时，晶闸管将自动关断。
在此状态下，晶闸管的阻断电压（也称为封闭电压）为控制极和阳极之间的电压。
5.关断恢复状态：一旦晶闸管被关断，即使在问题电压下晶闸管的条件保持一段时间，它仍然不会被重新触发。
要重新触发晶闸管，需要重新施加电压来打开控制极。
晶闸管的应用：晶闸管具有较高的电流和电压承受能力，以及快速的开关速度，因此在各种电子和电力电路中得到广泛应用。
以下是晶闸管的主要应用领域：1.调光控制：晶闸管可以通过调整导通角来实现灯的亮度调节，用于家庭照明、道路照明等领域。
2.功率控制：晶闸管可以用于电力系统中的负载控制，如电动机调速、电阻炉加热控制等。
3.电源开关：晶闸管可以用于交流电源的整流和开关过程，实现直流电源的输出。
4.频率变换：晶闸管可以用于交流调制，实现交流电的频率变换。
5.电压调节：晶闸管可以作为稳压器，控制输出电压来保护负载设备。
6.电力因数校正：晶闸管可以用于改善电力系统的功率因数，提高系统效率。
7.电流开关：晶闸管可以用于过电流保护，当电流超过预设值时，晶闸管将自动关断以保护电路和设备。
双向晶闸管的作用
双向晶闸管的作用双向晶闸管（Bilateral Triode Thyristor，简称BTT）是一种特殊类型的晶闸管，它具有双向导通的特性，能够同时在正向和反向导通电流。
双向晶闸管在电子器件中起着重要的作用，它在电力控制、电流保护、电压变换等领域都有广泛的应用。
本文将对双向晶闸管的作用进行讨论。
双向晶闸管的主要作用之一是电力控制。
它能够实现对交流电的控制，通过控制晶闸管的触发角，可以改变电流的导通时间，从而调整负载电流的大小。
这使得双向晶闸管成为交流电调光、电子变压器、温度控制器等电力控制装置的关键元件。
例如，在交流调光系统中，双向晶闸管可以根据调光信号的强弱来控制灯光的明暗程度，实现灯光的调节。
双向晶闸管的电力控制作用使得我们可以方便地控制交流电的大小和形状，提高了电力系统的灵活性和效率。
双向晶闸管还有一个重要的作用是电流保护。
在电力系统中，电流的过大或过小都可能对设备和电路造成损害，甚至引发事故。
双向晶闸管可以通过监测电流的大小来实现过电流保护。
当电流超过设定值时，双向晶闸管会自动断开电路，以保护设备的安全运行。
例如，在电力系统中，如果电流突然增大，双向晶闸管可以快速反应并切断电路，避免过电流对设备和线路造成损坏。
双向晶闸管的电流保护作用可以有效地保护电力设备和电路的安全运行。
双向晶闸管还可以实现电压变换的作用。
在电力系统中，有时需要将交流电的电压从一个值变换到另一个值。
双向晶闸管可以通过控制导通的时间来实现电压的变换。
当双向晶闸管导通时，电压通过电源和负载，实现电压的变换。
例如，在交流变压器中，通过控制双向晶闸管的导通时间，可以实现输入电压和输出电压的变换。
双向晶闸管的电压变换作用使得我们可以方便地实现交流电压的变换，满足不同电器设备的需求。
除了以上的作用，双向晶闸管还可以用于电压调节、电流补偿、电压逆变等领域。
它的双向导通特性使得其在交流电路中具有独特的应用优势。
双向晶闸管广泛应用于家用电器、电力设备、电子仪器等领域，为我们的生活和工作提供了便利。
双向晶闸管的原理及选择
双向晶闸管的原理及选择
双向晶闸管（Bilateral SCR）是一种特殊的晶闸管，它能够从两个方向（正向和反向）进行控制和导通。
其工作原理和一般晶闸管相似，但具有双向导通的特点。
其原理如下：
1. 双向晶闸管由两个晶闸管串联而成，一个为NPN型（正向导通），另一个为PNP型（反向导通）。
2. 当双向晶闸管的正向输入电压大于其触发电压时，NPN型晶闸管导通，通过反馈作用使得PNP型晶闸管也导通，形成一个完整的导通通道。
3. 当双向晶闸管的反向输入电压大于其触发电压时，PNP型晶闸管导通，通过反馈作用使得NPN型晶闸管也导通，形成一个完整的导通通道。
双向晶闸管的选择要考虑以下几个因素：
1. 电压和电流要求：根据应用场景的电压和电流需求选择适当的双向晶闸管。
通常，需要选取额定电压和电流远高于实际工作条件的双向晶闸管。
2. 触发电压和电流：双向晶闸管的触发电压和电流也是需要考虑的因素。
触发电压和电流应与控制电路相匹配。
3. 响应时间：某些应用场景对响应时间有较严格的要求，因此需要选择响应时间较短的双向晶闸管。
4. 耐压能力：双向晶闸管需要具备足够的耐压能力，以应对应用中可能出现的过电压情况。
另外，双向晶闸管还需要考虑一些其他因素，如温度特性、阻断能力、芯片尺寸等。
根据具体的应用场景和需求，选择适当的双向晶闸管是非常重要的。
双向晶闸管的结构及工作原理
双向晶闸管的结构及工作原理
当双向晶闸管处于导通状态时，施加在A2与A1之间的电压是正向的，内部的P-N结是反向偏置的。
此时，由于双向晶闸管的导通特性，电流从
K1向K2方向流动，即A1/A2极对换。
当施加在K1与K2之间的电压是正向的时候，致使结P-N-P-N极化为
正向偏置，使双向晶闸管导通，并且电流沿着原来的方向从A1到A2流动。
当双向晶闸管处于导通状态时，施加在K2与K1之间的电压是正向的，内部的P-N结是反向偏置的。
此时，由于双向晶闸管的导通特性，电流从
A2向A1方向流动，即K1/K2极对换。
需要注意的是，双向晶闸管导通的条件是施加在A1与A2之间的电压
是正向的，施加在K1与K2之间的电压是正向的。
否则，双向晶闸管处于
封锁状态。
1.双向导通性：双向晶闸管能够同时在正向和反向导通，适用于交流
电路的开关控制和电能控制。
它可以在两个方向上导通，而传统的晶闸管
只能在一个方向上导通。
2.较高的导通能力：双向晶闸管的导通能力较高，能够承受较大的电
流和电压。
3.快速响应速度：由于双向晶闸管具有晶闸管的导通特性，具有较快
的响应速度和较低的开关损耗。
4.适用范围广：双向晶闸管在电力调节、交流电机控制、逆变器、照
明控制等领域有广泛应用。
总结来说，双向晶闸管采用了开关管和晶闸管的结合，具有双向导通的特性。
它的结构由四个层组成，通过正向或者反向的电压施加，能够在两个方向上导通电流。
它适用于交流电路的开关控制和电能控制。
第14章 双向晶闸管及其应用
过零触发电路波形
电路 图14-16 过零触发电路的电压波形
分析
三、固态开关
固态继电器（简称SSR）
固态开关（简称SSS）
固态接触器（简称SSC）
它是一种以双向晶闸管为主控元件而构成的无触点开关。
固态开关—— 零电压接通与零电流断开
14-17
零电压接通原理
1. 无输入信号时，V2管饱和导通。
电路
单相交流调压的特点
1. 电阻性负载时，改变控制角 ，即可改变负载电压的有
效值。移相范围 0 ~ 180
2. 电感性负载时，不能用窄脉冲触发。否则当 毁熔断器或晶闸管。 3. 电感性负载时，最小控制角 min
~ 180 移相范围
＜
时，会出现一个晶闸管无法导通，产生很大的直流分量，烧
（3）直流开关 当V2基极电压Ube2＞0时，V2管导通，Ube3接
近零电位，V3管截止，直流开关断开。当Ube2＜0，V2截止， 由R8、R9和V6组成的分压电路使V3导通，直流开关导通，接 通24V直流电压，V3通断时间如图14-16c所示。
电路图
波形
过零触发电路分析2
波形如图14-16d所示。
2. 电压太高，既便有输入信号，也无法使V2管截止。 3. 适当选取R2和R3的值,使交流电源电压在零值区域
(±25V)且有输入信号时,V2截止。
因此，只能在零电压附近时VT2导通。
固态开关的等效电路
固态开关 1 3 RL
～220V
2
4
图14-18
固态开关的特点
特点：体积小，工作频率高
适用场合：频繁工作或潮湿、有腐蚀及 易燃的环境中。
（4）同步电压形成和过零脉冲输出
双向晶闸管调功电路
双向晶闸管调功电路引言双向晶闸管调功电路是一种广泛用于交流电调节和控制的电路。
本文将对双向晶闸管调功电路的原理、结构和应用进行全面详细的探讨。
二级标题1三级标题1.1在双向晶闸管调功电路中，晶闸管是起关断和导通的作用。
晶闸管具有双向导电性，能够在正向和反向导电。
通过适当的控制信号，可以实现对交流电的调节和控制。
三级标题1.2双向晶闸管调功电路由晶闸管、电感、电容和负载等组成。
晶闸管可根据控制信号的变化来实现开关的动作，电感和电容则起到滤波和稳压的作用。
负载则是电路中需要被控制的对象，可以是电动机、加热器等。
二级标题2三级标题2.1双向晶闸管调功电路主要用于交流电的调节和控制。
通过控制晶闸管的导通和关断状态，可以实现对交流电的功率控制，从而实现对负载的调节。
三级标题2.2双向晶闸管调功电路具有以下特点： - 调功范围广：能够实现对交流电的平滑连续调节，调节范围广泛。
- 响应速度快：晶闸管的导通速度快，响应速度高。
- 控制精度高：通过控制晶闸管的导通角度和延迟角度，可以实现非常精确的功率控制。
二级标题3三级标题3.1双向晶闸管调功电路在实际应用中具有广泛的用途，包括但不限于以下几个方面：1. 交流电调节：在工业生产中，一些负载需要根据需求自动调整功率，双向晶闸管调功电路可以实现对交流电的平滑调节，满足不同负载的功率需求。
2. 电机控制：电机作为一种常用的负载设备，在双向晶闸管调功电路中可以得到精确的控制。
通过对晶闸管的控制，可以实现电机的启动、停止、调速等功能。
3. 温度控制：加热器、烤箱等温度控制设备也可以通过双向晶闸管调功电路进行控制。
通过对电路中晶闸管的控制，可以实现对温度的精确控制和调节。
三级标题3.2需要注意的是，在使用双向晶闸管调功电路时应注意以下几点： - 过电压保护：在电路中应加入过电压保护电路，以避免晶闸管受到过大的电压冲击而损坏。
-过电流保护：引入过电流保护装置，以保护负载和电源不受过大的电流冲击。
双向晶闸管的作用
双向晶闸管的作用双向晶闸管（Bidirectional Thyristor）是一种半导体器件，具有双向导通特性，可以在正向和反向两个方向上传导电流。
它广泛应用于电力电子领域，具有许多重要的作用和应用。
双向晶闸管可以用作电流控制开关。
通过控制晶闸管的触发电压和触发角，可以实现对电流的精确控制。
这使得双向晶闸管在交流电路中可以实现高效的电流控制，从而实现对电器设备的精确调节。
例如，在交流电调压器中，通过控制晶闸管的触发角，可以调节电器设备所需的电压大小，达到调节功率的目的。
另外，在交流电动机启动过程中，双向晶闸管也可以用于控制电流的启动和停止，保护电动机。
双向晶闸管还可以用于实现交流电的整流。
在交流电路中，交流电是正负交替的，在某些应用场合下，需要将交流电转换为直流电。
这时可以使用双向晶闸管作为整流器，通过控制晶闸管的触发角和触发电压，可以实现对交流电的整流。
通过整流，交流电转换为直流电后，可以更方便地进行后续的处理和使用。
例如，在电力系统中，交流电转换为直流电后，可以用于直流输电、电容器补偿和电解过程等。
双向晶闸管还可以用于实现交流电的逆变。
逆变是将直流电转换为交流电的过程，通常用于交流电源无法直接供应的场合。
通过使用双向晶闸管的逆变器，可以将直流电源转换为需要的交流电信号。
逆变器广泛应用于太阳能发电、风力发电等可再生能源领域，将直流电源转换为交流电以满足电网的需求。
双向晶闸管还可以用于电力系统的保护。
在电力系统中，由于各种原因，例如短路故障和过电流等，会导致电网出现故障。
为了保护电力系统的正常运行，需要及时检测故障并采取相应的保护措施。
双向晶闸管可以用于电力系统的保护装置，通过控制晶闸管的触发电压和触发角，可以在出现故障时迅速切断电流，保护电力设备和电路。
总结起来，双向晶闸管在电力电子领域具有广泛的应用。
它可以用作电流控制开关，实现精确的电流控制；可以用作整流器，将交流电转换为直流电；可以用作逆变器，将直流电转换为交流电；还可以用于电力系统的保护。
双向晶闸管
1．5双向晶闸管双向晶闸管(TRIAC，Bidirectional Triode Thyrister，Triode AC Switch)是把两个反并联的晶闸管集成在同一硅片上，用一个门极控制触发的组合型器件。
这种结构使它在两个方向都具有和晶闸管同样的对称的开关特性，且伏安特性相当于两只反向并联的晶闸管，不同的是它由一个门极进行两个方向控制，因此可以认为是一种控制交流功率的理想器件，主要应用于交流无触点继电器、交流相位控制等。
1．5．1双向晶闸管的基本结构和伏安特性双向晶闸管是一种交流器件，其伏安特性是对称的。
即正向或反向都具有能触发导通的开关特性，因此无所谓阳极与阴极。
通常，把通向主回路的两个引出端子分别称为Tl，T2端，并假定靠近门极的端子为T1端，也就是常规的阴极，见图1．9。
1、特性与符号双向晶闸管的外形与普通晶闸管相同，也有塑封式、螺栓式和平板式，也有三个电极，其中一个是门极G，另外两个则分别叫做第一阳极和第二阳极。
图1．9(a)给出了双向晶闸管的典型结构。
它内部有NPNPN五层结构；T2，Tl，G为三个引出端子。
其中P1N1P2N2 称为正向晶闸管，其伏安特性画在第1象限，称为(I)特性。
而把与正向晶闸管反向并联的N4P1N1P2 称为反向晶闸管，其伏安特性画在第1II象限，称为(111)特性。
如图1．9(b)所示，这两个晶闸管的触发导通都是由门极G来控制的。
2、触发方式双向晶闸管的触发信号加在门极与第一阳极之间。
不论触发信号的极性如何，都能被触发。
因此可用交流信号做触发信号。
因双向晶闸管的主电路加正、反向电压都能被触发的特性双向晶闸管的触发方式有四种。
（1）Ⅰ+触发方式：曲线在第一象限，a2为正，a1为负，g对a1为正。
（2）Ⅰ-触发方式：曲线在第一象限，a2为正，a1为负，g对a1为负。
（3）Ⅲ+触发方式：曲线在第三象限，a2为负，a1为正，g对a1为正（4）Ⅲ-触发方式：曲线在第三象限，a2为负，a1为正，g对a1为负四种触发方式中其中以Ⅲ+方式要求触发电流最大，因而触发灵敏度最低，使用中应尽量避免使用这种触发方式。
双向晶闸管调光电路
双向晶闸管调光电路双向晶闸管调光电路是一种常见的电路设计，用于调节灯光的亮度。
它利用双向晶闸管作为调光元件，可以实现对交流电源的调光控制。
本文将从基本原理、电路结构、工作原理、调光特性以及应用场景等方面对双向晶闸管调光电路进行深入探讨。
一、基本原理双向晶闸管（Bilateral Triode Thyristor，简称BTT）是一种特殊的晶闸管结构，它具有两个PN结，可以实现双向导通。
在正向工作时，它具有普通晶闸管的导通特性，而在反向工作时，它则具有二极管的导通特性。
基于这种双向导通的特性，双向晶闸管能够实现交流电压的双向控制。
二、电路结构双向晶闸管调光电路一般由双向晶闸管、控制电路和负载组成。
控制电路用来控制双向晶闸管的导通情况，从而实现对灯光亮度的调节。
负载是指所要驱动的灯具或其他电器设备，可以是电阻、电感或电容等。
三、工作原理双向晶闸管调光电路的工作原理比较简单。
当控制电路将一个脉冲信号送入双向晶闸管的控制端时，双向晶闸管的导通状态会发生改变。
在正向导通状态下，双向晶闸管使交流电源的正半周电压施加在负载上，从而导致灯光亮起；而在反向导通状态下，双向晶闸管使交流电源的负半周电压施加在负载上，灯光则变暗或熄灭。
四、调光特性双向晶闸管调光电路具有调光范围广、调光精度高以及调光平稳等特点。
由于双向晶闸管可以在每个半周导通一定的时间，通过改变脉冲信号的宽度和频率，可以实现对灯光亮度的精确调节。
双向晶闸管的导通和截止均为渐变过程，避免了灯光闪烁和噪声干扰，使得调光过程更加平稳。
五、应用场景双向晶闸管调光电路在家庭照明、舞台照明、商业场所照明等领域有着广泛的应用。
它可以实现灯光的平滑调光，提高照明的舒适度和灵活性。
双向晶闸管调光电路还可以与智能家居系统相结合，实现远程控制和自动化调光等功能。
总结回顾：双向晶闸管调光电路是一种常见且实用的电路设计，能够实现对交流电源的灯光亮度调节。
它利用双向晶闸管作为调光元件，并通过控制电路对其导通状态进行控制。
晶闸管及应用
通过纳米工艺减小晶闸管的尺寸，提高其开关速 度和集成度，同时降低能耗。
02
薄膜工艺
采用薄膜工艺制备晶闸管，可以实现更高的频率 和更低的导通电阻。
应用领域的拓展
01 新能源汽车
随着新能源汽车的快速发展，晶闸管在电机控制 器、充电桩等领域的应用将进一步扩大。
02 智能电网
智能电网的建设需要大量的电力电子设备，晶闸 管作为其中重要组成部分，将在无功补偿、有功 滤波等领域发挥重要作用。
03 工业自动化
工业自动化领域对电力电子设备的需求持续增长， 晶闸管将在电机驱动、变频器等领域得到更广泛 的应用。
THANKS
感谢观看
正确连接
在连接晶闸管时，应确保 其正确接入电路，避免出 现极性接反、电压错接等 情况。
散热措施
对于大功率晶闸管，应采 取有效的散热措施，以防 止过热引起设备性能下降 或损坏。
维护与保养
检查外观
定期检查晶闸管的外观，确保其无破损、 裂纹等现象。
更换损坏的元件
如发现晶闸管损坏，应及时更换以保证电 路的正常运行。
详细描述
晶闸管的开关速度较快，可以在数微 秒甚至纳秒级别内完成通断转换。这 使得晶闸管在电动机控制、自动控制 系统等领域中具有广泛的应用。
04
晶闸管的选择与使用
选择标准
电压等级
根据实际电路的电压需求， 选择能够承受相应电压的 晶闸管。
电流容量
根据电路的电流需求，选 择具有足够电流容量的晶 闸管。
晶闸管及应用
目录
• 晶闸管简介 • 晶闸管的应用 • 晶闸管的特性 • 晶闸管的选择与使用 • 晶闸管的未来发展
01
晶闸管简介
晶闸管定义
晶闸管及其应用电路
U RM = 2 3U 2 = 2.45U 2
（3）电路特点 ）
优点：较单相整流输出电压大小增大，脉动性减小， 优点：较单相整流输出电压大小增大，脉动性减小，电源平衡性较好 缺点：如直接接电网，会造成电网损耗；如由变压器供电， 缺点：如直接接电网，会造成电网损耗；如由变压器供电，铁芯易发 生直流磁化，使变压器效率降低。 生直流磁化，使变压器效率降低。
G
K阴极 阴极
K
晶闸管的结构
晶闸管的符号
二、晶闸管的工作特性
晶闸管的导电特点： 晶闸管的导电特点：
（1）晶闸管具有单向导电特性 ） （2）晶闸管的导通是通过门极控制的 ）
晶闸管导通的条件： 晶闸管导通的条件：
（1）阳极与阴极间加正向电压 ） （2）门极与阴极间加正向电压，这个电压称为触发电压。 ）门极与阴极间加正向电压，这个电压称为触发电压。
（2）晶阐管具有“可控”的单向导电特性，所以晶闸管又称单 ）晶阐管具有“可控”的单向导电特性， 向可控硅。 向可控硅。 由于门极所需的电压、电流比较低（电路只有几十至几百毫安）， 由于门极所需的电压、电流比较低（电路只有几十至几百毫安）， 而阳极A与阴极 可承受很大的电压，通过很大的电流（ 与阴极K可承受很大的电压 而阳极 与阴极 可承受很大的电压，通过很大的电流（电流可大 到几百安培以上），因此，晶阐管可实现弱电对强电的控制 ），因此 弱电对强电的控制。 到几百安培以上），因此，晶阐管可实现弱电对强电的控制。
t1 t2
α+θ=π
改变α的大小，即可改变输出电压uL的 改变 的大小，即可改变输出电压 的大小 波形。 越大， 越小 越小。 波形。 α 越大，θ越小。
ug 0 t1 t2
θ
α
双向晶闸管的应用
双向晶闸管的应用《双向晶闸管的应用》我家住在一个老旧的小区里，邻居王大爷是个特别热心肠的人，也是个闲不住的电器爱好者。
他总是捣鼓着一些旧电器，试图让它们重新焕发生机。
而我呢，对这些电器知识也充满了好奇，所以经常跑到王大爷的小工作室里，看他摆弄那些奇妙的电子元件。
有一天，我又跑去王大爷那里，一进门就看到他皱着眉头对着一个像是台灯的东西发愁。
我凑过去问：“王大爷，您这是怎么了？这台灯看起来还挺新的呀，咋就愁眉苦脸的呢？”王大爷叹了口气说：“这台灯啊，是我从旧货市场淘来的，本来想修好给我小孙子写作业用。
可是它这亮度调节有点问题，我搞了半天也没弄明白。
”我看着那台灯，发现它的亮度调节旋钮好像和普通的不太一样。
王大爷指了指旁边一堆电子元件说：“我想着是不是这里面的某个元件坏了，我都检查好几遍了，也没发现啥问题。
”就在我们俩都有些无奈的时候，王大爷突然眼睛一亮，拿起一个小元件说：“这个双向晶闸管，说不定能派上用场呢。
”双向晶闸管？我一脸疑惑地看着这个小小的元件。
王大爷看我那模样，笑着说：“这个双向晶闸管啊，就像是一个聪明的小管家，能很好地控制电流呢。
你看这台灯的亮度调节，其实就是在控制电流的大小。
如果把这个双向晶闸管安装到合适的地方，就像给电流安上了一个灵活的阀门，想让电流大一点就大一点，想小一点就小一点，这样台灯的亮度就能随心所欲地调节啦。
”王大爷一边说，一边就开始动手摆弄起来。
他那双手虽然有些粗糙，但是做起这些精细活来可不含糊。
只见他小心翼翼地将台灯拆开，用镊子夹着双向晶闸管，就像一个外科医生拿着手术刀一样精准，然后把它焊接到电路板上的一个特定位置。
我在旁边紧张地看着，大气都不敢出，心里想着：“这小小的东西真的有这么神奇吗？”王大爷似乎看出了我的心思，他一边焊接一边说：“你可别小看这个双向晶闸管，它在很多电器里都发挥着大作用呢。
就像在那些可调节温度的电暖器里，它就像一个温度的指挥家。
我们调节温度的时候，其实就是在通过改变双向晶闸管对电流的控制，从而改变电暖器的发热功率。
双向晶闸管及其应用
河北经济管理学校教案序号：48 编号：JL/JW/7.5.1.03河北经济管理学校教案教案内容一、导入与提问（10min）回顾单向晶闸管知识点并进行提问二、讲授新课（55min）1.双向晶闸管外形双向晶闸管的外形如图9-3所示2.结构与符号双向晶闸管的结构与符号如图9-4所示，它是一个NPNPN五层结构的半导体器件，其功能相当于一对反向并联的单向晶闸管，电流可以从两个方向通过。
所引出的三个电极分别为第一阳极T1、第二阳极T2和控制极G。
3.工作特性（1）双向晶闸管导通必须具备的条件是：只要在控制极（G）加有正或负向触发电压（即UG＞0或UG＜0＝，则不论第一阳极（T1）与第二阳极（T2）之间加正向电压或是反向电压，晶闸管都能导通。
（2）晶闸管导通后，控制极（G）将失去作用，即：当UG＝0，晶闸管仍然导通。
（3）只要使其导通（工作）电流小于晶闸管的维持电流值，或第一阳极（T1）与第二阳极（T2）间外加的电压过零时，双向晶闸管都将关断4.极性判别（1）T2极的确定选用万用表的电阻R×lΩ或R×l0Ω挡；用一表棒固定接一管脚，另一表棒分别接其余两个管脚。
测读出一组电阻值；不断变换；因第二阳极T2与控制极G极之间、第二阳极T2与第一阳极T1之间的电阻均应为无穷大，所以，当测出某管脚与其余两管脚的阻值为无穷大时，则表棒固定所接的管脚为第二阳极T2；如图9-8(a)所示。
带有散热板的双向晶闸管，T2极往往是与散热板相连接。
（2）其余两极的确定将黑表棒接假设的T1极，红表棒接已确定的T2极。
在红表棒不断开与T2极连接的情况下，将T2极（或红表棒）与假设的G极瞬间相碰触一下；双向晶闸管应出现导通状态即万用表指针向右偏转，并能维持导通状态；则上述假设的两极为正确。
如图9-8(b)所示。
若不出现上述现象，可改变两极的连接表棒再测。
5.双向晶闸管性能检测（1）选用万用表的电阻R×lΩ或R×l0Ω挡；将黑表棒接T1极，红表棒接T2极。
双向可控硅晶闸管的作用
双向可控硅晶闸管的作用双向可控硅晶闸管，这可是个相当神奇的小玩意儿呢。
咱就把它比作是一个超级灵活的交通警察。
你看啊，在电路的世界里，电流就像是来来往往的车辆。
有时候，我们希望这些“车辆”按照我们想要的方式行驶，可不能乱了套。
双向可控硅晶闸管就能起到这样的管理作用。
普通的元件可能只能让电流单向地走，就像单行道一样。
但双向可控硅晶闸管不一样啊，它就像一个可以双向指挥交通的警察，电流不管是从这边来还是从那边来，它都能管得井井有条。
我给你讲个我自己遇到的事儿吧。
我之前捣鼓一个小电器，那里面的电路就像是一个小社会一样复杂。
原本的设计呢，电流的控制总是不太理想，就好像一群调皮的孩子，不受控制地到处跑。
后来我加了个双向可控硅晶闸管进去，嘿，这就像来了个严厉又聪明的老师，把那些调皮的“孩子”，也就是电流，管理得服服帖帖的。
这电器一下子就正常工作了，就像一个混乱的小社会突然变得井然有序。
它在调光电路里那可真是大显身手。
你知道那种可以调节亮度的灯吧？没有双向可控硅晶闸管的时候，灯的亮度可能就只有开和关两种状态，这多无趣啊。
有了它呢，就好比给了你一把神奇的钥匙，可以随心所欲地控制灯的亮度。
你想让灯光像清晨的第一缕阳光那样柔和，行嘞，双向可控硅晶闸管就能做到。
它能像一个细腻的画家，用电流作画笔，在灯光这个画布上描绘出不同的亮度层次。
这是不是很厉害呢？在电机的调速控制方面，双向可控硅晶闸管也有着不可替代的作用。
电机就像是一个奔跑的运动员，有时候我们希望它跑得快一点，有时候又希望它慢一点。
如果没有双向可控硅晶闸管，就像这个运动员没有一个好的教练来指导他的速度。
有了双向可控硅晶闸管呢，它就能精确地控制电机的速度，就像教练根据比赛的情况精确地指挥运动员的节奏一样。
再说说在加热设备里的应用吧。
比如说电烤箱，要是没有双向可控硅晶闸管，那加热的功率可能就只有一种，烤出来的东西要么不熟，要么就焦了。
这双向可控硅晶闸管一进去，就像是一个烹饪大师，能够精准地控制加热的功率，就像大师能精准地掌握火候一样。
晶闸管的原理与应用
晶闸管的原理与应用1. 晶闸管的原理晶闸管（Thyristor）是一种具有双向导通特性的电子器件，也是一种控制型元件，它可用作直流电流开关或交流电源的控制元件。
晶闸管的基本结构是由四个PN结构的半导体晶体组成，主要由P型层、N型层和P型基区组成。
1.1 四层结构晶闸管的结构由三个P-NPN晶体管组成，在垂直方向上连接起来。
这三个晶体管分别处于自关断状态、导通状态和关断状态，组成了一个四层结构，也称为PNPN结构。
1.2 半控型元件晶闸管具有半控型的特点，即只有当注入少量电流到控制端时，才能够使晶闸管最终导通。
当控制端的电流达到一定的阈值电流后，晶闸管将一直保持导通状态，直到主电路的电流降到零。
1.3 控制特性晶闸管的导通和关断可以通过控制电流来实现。
当控制端电流大于阈值电流时，晶闸管处于导通状态；当控制端电流小于阈值电流时，晶闸管处于关断状态。
2. 晶闸管的应用2.1 恒流源晶闸管可以作为恒流源使用，通过控制晶闸管的导通时间来控制输出电流的大小。
这种应用广泛用于LED照明、医疗设备等需要稳定电流供应的场合。
2.2 交流电压控制晶闸管可以控制交流电压的大小和相位。
通过控制导通角度，可以实现调节交流电压的有效值，从而达到调节功率的目的。
这种应用广泛用于电动机的起动和控制、电炉的温度控制等方面。
2.3 逆变器和变频器晶闸管可以用于逆变器和变频器中，将直流电转换为交流电，并可以控制交流电的频率和相位，实现对电力的有效控制和调节。
逆变器和变频器广泛应用于新能源发电、UPS电源、电动车充电器等领域。
2.4 多级输电系统晶闸管可以用于多级输电系统中，控制交流电的传输和分配。
通过控制晶闸管的导通和关断，可以实现电力系统的高效稳定运行，提高电能传输的效果。
这种应用广泛用于电力系统和电网的调节和控制。
3. 总结晶闸管作为一种重要的电子器件，具有双向导通特性和控制特性，在多个领域都有广泛的应用。
通过控制晶闸管的导通和关断，可以实现对电流和电压的控制，从而实现对电力的高效利用。
双向晶闸管的原理及应用
双向晶闸管的原理及应用1. 双向晶闸管的基本原理双向晶闸管（Bidirectional Thyristor），也称为TRIAC，是一种特殊类型的晶闸管。
它可以在正向和反向的电压下都能控制电流的导通和截止，因此可以实现双向的电流控制。
双向晶闸管由两个PN结反并联的晶闸管组成，其中一个被称为主晶闸管（MT1和MT2），另一个被称为辅助晶闸管（G和A1）。
辅助晶闸管通过控制主晶闸管的电流来实现对双向晶闸管的控制。
双向晶闸管的主要特点如下： - 可以控制正向和反向的电流导通和截止。
- 控制电流的方式可以是触发角控制或零点电压触发控制。
- 具有双向导通特性，可以用于交流和直流电路。
- 具有较高的电流和电压承受能力。
- 控制精度高，响应速度快。
2. 双向晶闸管的应用领域双向晶闸管由于其特殊的双向导通特性，在许多领域得到广泛应用。
以下是双向晶闸管的几个主要应用领域：2.1 家用电器双向晶闸管被广泛应用于家用电器，如电磁炉、电热水器、电烤箱等。
在这些设备中，TRIAC被用作控制电源输入的交流电压，从而实现对设备的功率控制。
通过调整触发角，可以控制电磁炉的加热功率、电热水器的水温等。
2.2 照明控制双向晶闸管也被广泛应用于照明控制领域。
通过控制双向晶闸管的触发角，可以实现对照明设备的亮度控制。
例如，通过降低触发角来减小电流导通角度，可以实现灯光的调暗。
2.3 电动工具双向晶闸管在电动工具中也有重要应用。
它们可以实现对电动工具电机的高效控制。
通过调整触发角，可以控制电动工具的转速、扭矩等参数，从而满足不同工作需求。
2.4 电动汽车充电桩双向晶闸管在电动汽车充电桩中被用于交流电源的控制。
它们可以实现对充电桩输出电流的精确控制，确保电动汽车的充电过程安全可靠。
同时，双向晶闸管的双向导通特性可以实现电动汽车的回馈电网功能，将电能从汽车电池反馈到电网中，实现能量的回收利用。
3. 结论双向晶闸管作为一种特殊的晶闸管，具有双向导通特性和高精度的电流控制能力，被广泛应用于家用电器、照明控制、电动工具和电动汽车充电桩等领域。
晶闸管及其应用
晶闸管及其应用01晶闸管的定义晶闸管（Thyristor）是一种开关元件，能在高电压、大电流条件下工作，并且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中，是典型的小电流控制大电流的设备。
1957年，美国通用电器公司开发出世界上第一个晶闸管产品，并于1958年使其商业化。
晶闸管（Thyristor）是晶体闸流管的简称，又被称做可控硅整流器，以前被简称为可控硅；1957年美国通用电气公司开发出世界上第一款晶闸管产品，并于1958年将其商业化；晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和门极；晶闸管具有硅整流器件的特性，能在高电压、大电流条件下工作，且其工作过程可以控制、被广泛应用于可控整流、交流调压、无触点电子开关、逆变及变频等电子电路中。
晶闸管导通条件为：加正向电压且门极有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等。
它是一种大功率开关型半导体器件，在电路中用文字符号为“V”、“VT”表示（旧标准中用字母“SCR”表示）。
它是由一个P-N-P-N四层 (4 layers) 半导体构成的，中间形成了三个PN结。
02晶闸管的工作原理晶闸管在工作过程中，它的阳极（A）和阴极（K）与电源和负载连接，组成晶闸管的主电路，晶闸管的门极G和阴极K与控制晶闸管的装置连接，组成晶闸管的控制电路。
晶闸管为半控型电力电子器件，它的工作条件如下：1. 晶闸管承受反向阳极电压时，不管门极承受何种电压，晶闸管都处于反向阻断状态。
2. 晶闸管承受正向阳极电压时，仅在门极承受正向电压的情况下晶闸管才导通。
这时晶闸管处于正向导通状态，这就是晶闸管的闸流特性，即可控特性。
3. 晶闸管在导通情况下，只要有一定的正向阳极电压，不论门极电压如何，晶闸管保持导通，即晶闸管导通后，门极失去作用。
门极只起触发作用。
4. 晶闸管在导通情况下，当主回路电压（或电流）减小到接近于零时，晶闸管关断。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
,
第三节 晶闸管交流开关
一、简单交流开关及应用 二
Ⅰ+、Ⅲ－触发方式
阳极电压为触发 电压，强触发
14-11 晶体管交流开关的基本形式
L1
L2
L3
软起动器电路
电动机的软起动与直接全 压起动或两级起动（如星/
三角形）不同，软起动时
电压沿斜坡上升，升至全 压的时间可设定在0.5~60s 之间。软起动器也有软停 止功能，其可调节的斜坡
因此，软起动器可延长设备的寿命，减少维修。
二、过零触发与单相交流调功器
晶闸管触发电路的触发方式： 其一是前面讲过的移相触发，即触发延迟角可调；
其二是过零触发。
过零触发：当电压过零时给晶闸管以触发脉冲，
使晶闸管工作在全导通或全阻断状态，这种触发 方式称为过零触发。
调功器
在设定的周期内，将电路接通几个周，断 开几个周，通过改变晶闸管在设定周期内 通断时间的比例，达到调节负载两端电压 即负载功率的目的，这种装置称为调功器。
单相交流调压的特点
1. 电阻性负载时，改变控制角 ，即可改变负载电压的有
效值。移相范围 0 ~ 180
2. 电感性负载时，不能用窄脉冲触发。否则当 毁熔断器或晶闸管。 3. 电感性负载时，最小控制角 min
~ 180 移相范围
＜
时，会出现一个晶闸管无法导通，产生很大的直流分量，烧
2.伏安特性
14-2
二、双向晶闸管的触发方式
（1）Ⅰ+触发方式 阳极电压为第一阳极
（2）Ⅰ－触发方式
阳极电压为第一阳极
T1为正，T2为负；门极
T1为正，T2为负；门极
电压是G为正，T2为负， 特性曲线在第Ⅰ象限， 为正触发。
电压是G为负，T2为正，
特性曲线在第Ⅰ象限， 为负触发。
二、双向晶闸管的触发方式
要将两只普通晶闸管反并联使用，代替
一只双向晶闸管，数值上怎样计算？
首先将双向晶闸管的额定电流有效值折算成正弦半 波的平均值： I T(AV) 2 I T(RMS) π ，再向上取系列
值即可。
如IT(RMS) = 100A，则IT(AV) = 45A，向上选50A，额 定电压同级别的普通晶闸管，即两只KP50—7的普 通晶闸管反向并联，两个门极并接作为公共门极， 可代替KS100—7的双向晶闸管。
全周过零触发输出电压波形
14-14
公式
设TC周期内导通的周数为n，每个周的周期为T， 调功器输出电压有效值为 则调功器的输出功率为
1 nT 2 U ( 2 U sin t ) d t Un n TC 0 TC
nT
nT P Pn TC
式中, Pn 是设定周期 T C 内全导通时装置的输出功率（kW）； Un是设定周期TC内全导通时装置的输出电压（V）。
过零触发电路波形
电路 图14-16 过零触发电路的电压波形
分析
三、固态开关
固态继电器（简称SSR）
固态开关（简称SSS）
固态接触器（简称SSC）
它是一种以双向晶闸管为主控元件而构成的无触点开关。
固态开关—— 零电压接通与零电流断开
14-17
零电压接通原理
1. 无输入信号时，V2管饱和导通。
电路
外部结构
图形符号
图14-1
型号与系列值
双向晶闸管的型号为KS□—□，例如KS100—8
表示双向晶闸管，额定通态电流（有效值） 100A，断态重复峰值电压为8级（800V）。 双向晶闸管额定通态电流IT(RMS)的系列值为：1A、 10A、20A、50A、100A、200A、400A、500A。 额定电压的分级同普通晶闸管。
第十四章 双向晶闸管及其应用
第一节 双向晶闸管
第二节 单相交流调压电路
第三节 晶闸管交流开关
返回主目录
第一节
双向晶闸管
一、双向晶闸管基本 结构与伏安特性 二、双向晶闸管的触 发方式
一、双向晶闸管基本结构与伏安特性
1. 基本结构
双向晶闸管从外观 上看，和普通晶闸 管一样，有小功率 塑封型、大功率螺 栓型和特大功率平 板型。一般调光台 灯、吊扇无级调速 等多采用塑封型。
（3）Ⅲ+触发方式 阳极电压为第一阳极T1 为 负，T2为正；门极电压是 （4）Ⅲ－触发方式 阳极电压为第一阳极 T1为
负，T2为正；门极电压是G
为负，T2为正，特性曲线在 第Ⅲ象限，为负触发。
G为正，T2为负，特性曲
线在第Ⅲ象限，为正触发。
四种触发方式中，Ⅲ+触发方式的触发灵敏度最低， 因此实际应用中只采用 （Ⅰ+、Ⅲ－）与（Ⅰ－、Ⅲ－）两组触发方式。
过零触发电路
图14-15 过零触发电路
电路分析 波形
电路图
波形
过零触发电路分析1
（1）锯齿波形成环节 锯齿波的底宽对应着一定的时间间隔
（TC）。调节电位器RP1即可改变锯齿波的斜率。波形如图
14-16a所示。 （2）信号综合环节 控制电压UC与锯齿波电压叠加后合成电 压为us，送至V2基极。当us＞0（0.7V）时，V2导通；us＜0时， V2截止，波形如图14-16b所示。
本章电子教案制作：申凤琴
14-12
时间在0.5~240s。
软起动特性
14-13
软起动器应用
采用软起动器将降低起动电流，减少对电网的干扰。 如软起动器在起动泵、风机、输送带等设备时，软起 动器可分别解决水泵电动机起动与停止时管道内的水 压波动；
起动风机时传送带打滑及轴承应力过大、输送带起动
或停止过程中由于颠簸而造成产品损坏等问题。
（4）同步电压形成和过零脉冲输出
本环节与直流开关输出电压（24V）共同控制V4和V5，只有 当V3导通期间，V4、V5集电极和发射极之间才有电压，才可
能工作。在这期间，同步电压每次过零时，V4截止，V5导通，
经脉冲变压器输出脉冲电压，使晶闸管导通，波形如图1416e所示。 如何调节功率？ 控制电压UC 的导通周数 ，直流开关的导通时间随之 ，交流输出电压的平均功率 ，主控开关VT 。
2. 电压太高，既便有输入信号，也无法使V2管截止。 3. 适当选取R2和R3的值,使交流电源电压在零值区域
(±25V)且有输入信号时,V2截止。
因此，只能在零电压附近时VT2导通。
固态开关的等效电路
固态开关 1 3 RL
～220V
2
4
图14-18
固态开关的特点
特点：体积小，工作频率高
适用场合：频繁工作或潮湿、有腐蚀及 易燃的环境中。
（3）直流开关 当V2基极电压Ube2＞0时，V2管导通，Ube3接
近零电位，V3管截止，直流开关断开。当Ube2＜0，V2截止， 由R8、R9和V6组成的分压电路使V3导通，直流开关导通，接 通24V直流电压，V3通断时间如图14-16c所示。
电路图
波形
过零触发电路分析2
波形如图14-16d所示。
UL U 1 π sin 2 2π π
输出交流电流有效值
UL IL RL
实例1
单相交流调光台灯电路
～ 220V
图14-7
2.电感性负载
arctanL R
图14-8 电感性负载单相交流调压原理电路及波形
14-9
实例2
吊扇的调速电路
图14-10 吊扇的调速原理图
第二节 单相交流调压电路
一、双向触发二极管组成的触发电路 二、单相交流调压电路 1. 电阻性负载 2. 电感性负载
双向触发二极管
I
P N P 符号 内部结构 伏安特性 图14-3 O UBO U
击穿电压 30V
触发电路
图14-4
二、单相交流调压电路
1.电阻性负载
14-5
公式
输出交流电压有效值
