钻孔桩施工工序流程图
钻孔灌注桩施工工艺及验收要求
㎜
+100,0
10 混凝土充盈系数 11 桩顶标高
≥1
㎜
+30，-50
检查方法
用钢尺量 用钢尺量 抽样送检 用钢尺量 用钢尺量 用沉渣仪或重锤测
坍落度仪 用钢尺量 实际灌注量与计算灌注量的比 水准测量，需扣除桩顶浮浆层及劣质桩体
常见工程质量事故及处理方法
①孔壁坍塌
孔壁坍塌指成孔过程中孔壁土层不同程度坍落，主要表现为泥浆中不断出现气
要原因是浇筑混凝土时孔壁坍塌或导管口埋入混凝土高度太小，泥浆被喷翻，掺入
混凝土中。防治措施是保持导管下口埋入混凝土的深度，并应在钢筋笼下放孔内4h
内浇筑混凝土。
⑥流砂
流砂指成孔时大量砂子涌塞孔底的现象。流砂产生的原因是孔外水压力比孔内
水压力大，孔壁土松散。流砂严重时可抛入碎砖石、黏土，使泥浆结块，防止流砂
预防措施：保证施工场地平整，钻机安装平稳，机架垂直，并注意在成孔过程
中定时检查和校正。钻头、钻杆接头逐个检查调正，不能用弯曲的钻具。对于旋挖
钻一般可在偏斜处吊住钻锥反复扫孔，使钻孔正直；偏斜严重时应回填粘性土到偏
斜处，待沉积密实后再钻进。
③缩径
预防措施：钻头直径应满足成孔直径要求，并应经常检查，及时修复。易缩
1 垂直度
见上表灌注桩的桩位偏差
2 孔径
见上表灌注桩的桩位偏差
3 桩位 一
见上表灌注桩的桩位偏差
般
泥浆比重(粘土
项
或砂性土中)
目
4
泥浆指 标
含砂率
1.10～1.25
%
≤8
黏度
S
5 泥浆面标高(高于地下水位) m

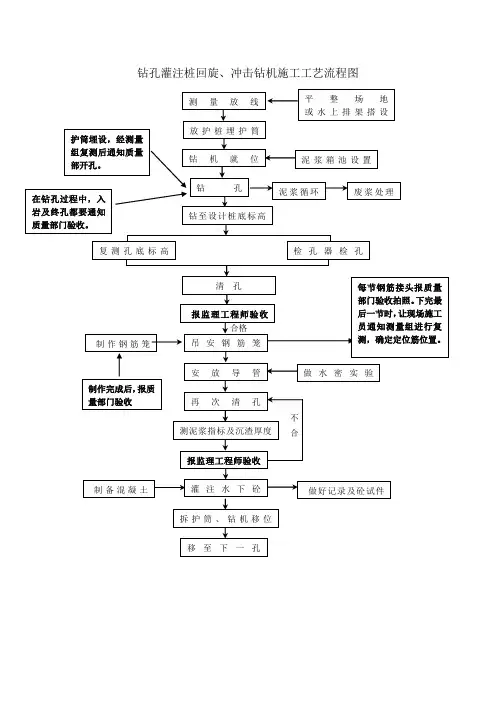

钻孔灌注桩回旋、冲击钻机施工工艺流程图
钻孔灌注桩回旋、冲击钻机施工工艺流程图
平整场地 或水上排架搭设
不
合
格合格
测
量
放
线
放护桩埋护筒 钻机
就位
钻孔
钻至设计桩底标高
复测孔底标高
报监理工程师验收
吊安钢筋笼 安
放导管 再
次
清
孔
测泥浆指标及沉渣厚度 报监理工程师验收
检孔器检孔
灌注水下砼 拆护筒、钻机移位 移至下一孔
泥浆循环 泥浆箱池设置
废浆处理
制作钢筋笼
做水密实验
制备混凝土
做好记录及砼试件
清 孔
制作完成后，报质量部门验收
每节钢筋接头报质量部门验收拍照。
下完最后一节时，让现场施工员通知测量组进行复测，确定定位筋位置。
护筒埋设，经测量
组复测后通知质量
部开孔。
在钻孔过程中，入岩及终孔都要通知质量部门验收。

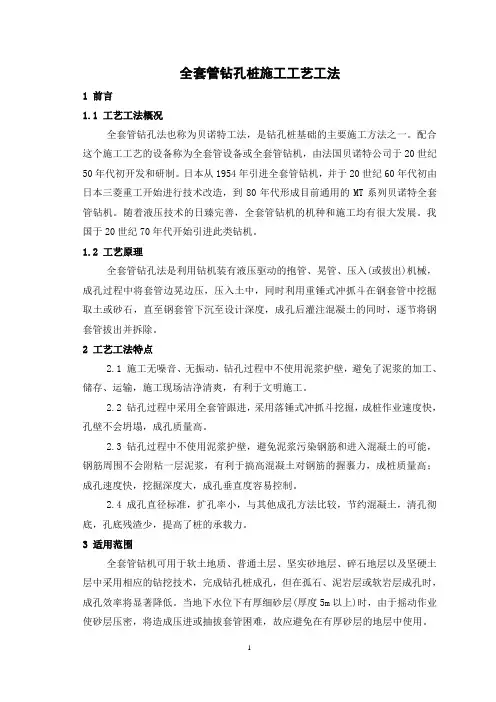

全套管钻孔桩施工工艺工法(后附图片)
全套管钻孔桩施工工艺工法1 前言1.1 工艺工法概况全套管钻孔法也称为贝诺特工法，是钻孔桩基础的主要施工方法之一。
配合这个施工工艺的设备称为全套管设备或全套管钻机，由法国贝诺特公司于20世纪50年代初开发和研制。
日本从1954年引进全套管钻机，并于20世纪60年代初由日本三菱重工开始进行技术改造，到80年代形成目前通用的MT系列贝诺特全套管钻机。
随着液压技术的日臻完善，全套管钻机的机种和施工均有很大发展。
我国于20世纪70年代开始引进此类钻机。
1.2 工艺原理全套管钻孔法是利用钻机装有液压驱动的抱管、晃管、压入(或拔出)机械，成孔过程中将套管边晃边压，压入土中，同时利用重锤式冲抓斗在钢套管中挖掘取土或砂石，直至钢套管下沉至设计深度，成孔后灌注混凝土的同时，逐节将钢套管拔出并拆除。
2 工艺工法特点2.1 施工无噪音、无振动，钻孔过程中不使用泥浆护壁，避免了泥浆的加工、储存、运输，施工现场洁净清爽，有利于文明施工。
2.2 钻孔过程中采用全套管跟进，采用落锤式冲抓斗挖掘，成桩作业速度快，孔壁不会坍塌，成孔质量高。
2.3 钻孔过程中不使用泥浆护壁，避免泥浆污染钢筋和进入混凝土的可能，钢筋周围不会附粘一层泥浆，有利于搞高混凝土对钢筋的握裹力，成桩质量高；成孔速度快，挖掘深度大，成孔垂直度容易控制。
2.4 成孔直径标准，扩孔率小，与其他成孔方法比较，节约混凝土，清孔彻底，孔底残渣少，提高了桩的承载力。
3 适用范围全套管钻机可用于软土地质、普通土层、坚实砂地层、碎石地层以及坚硬土层中采用相应的钻挖技术，完成钻孔桩成孔，但在孤石、泥岩层或软岩层成孔时，成孔效率将显著降低。
当地下水位下有厚细砂层(厚度5m以上)时，由于摇动作业使砂层压密，将造成压进或抽拔套管困难，故应避免在有厚砂层的地层中使用。
适合于小角度斜桩成孔作业；采用搭接桩法可用于“桩列式”连续挡土墙施工。
由于在钻孔过程中采用通长套管，特别适合于城区接近既有建筑地区的施工。
钻孔桩流程图
3．审查施工顺序和检测手段。
4．提出书面监理审批意见。
机械设备
控制
1．审查设备型号、数量应与施工组织设计相符；
2．检查检修记录、合格证、操作证等；
3. 审查机械设备的检测合格证。
包括扩孔钻，除电焊等设备
人员控制
检查管理人员、操作人员上岗证。
场地布置
检查
应合理布局，与施工组织设计相符；水、电、交通、硬地坪应满足施工要求。
2）根据沉渣厚度及板结程度决定泵吸时间，宜控制在10－15分钟。
3）随着沉渣排出，泵体可逐渐下放，保持合适的间距，确保排渣效果。
3．清孔后稳定液密度应小于1.20，沉渣厚度小于5cm
第一次
清孔
1.输入泥浆循环清孔。
2．泥浆密度控制在不大于1.15，沉淤厚度不大于10cm。
钢筋笼
制作
1．允许偏差：主筋间距：±10mm，箍筋间距：±20mm，钢筋笼直径：±10mm，钢筋笼整体长度：±100mm，钢筋笼主筋混凝土保护层：±20mm。
3．钢筋笼孔口焊接应符合图纸及规范规定。
4．钢筋笼安装深度应符合设计要求，其允许偏差为100mm。
5．钢筋笼全部安装入孔后应检查安装位置，确认符合要求后将钢筋笼吊筋进行固定。
下导管
1．导管应全部安装入孔，安装位置居中。
2．导管底口距孔底高度以能放出隔水塞和混凝土为宜，一般控制在50cm左右。
第二次
清孔

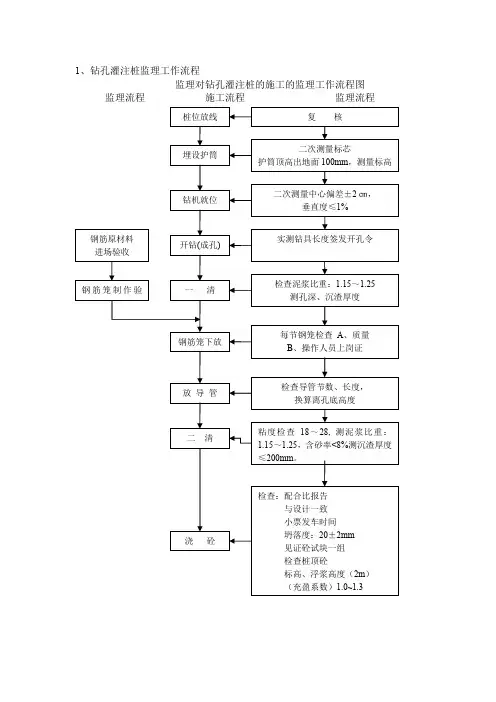

1、钻孔灌注桩监理工作流程
监理对钻孔灌注桩的施工的监理工作流程图
监理流程 施工流程 监理流程
2、监理工作的控制要点和目标值见下：
类型
控制要点
目 标 值
备注
事前控制
三级交底-钻孔灌注桩施工(技术交底21-32轴)
技术、安全、环保交底记录
D—桩孔直径（m）
H1—桩孔底至导管底端间距一般为0.4m
H2—导管初次埋置深度（m）
d---导管内径（m）
h1—孔内砼达到埋置深度H2时，导管内砼柱平衡导管外压力所需高即h1=HwΥw/ΥC
Hw－井孔内砼面以上泥浆的深度（m）
Υw－井孔内泥浆的重度（KN/m3）
ΥC－砼拌和物的重度（取24 KN/m3）
按导管离孔底0.4m，首次砼浇注导管埋深1.0m计算，灌注时见封底混凝土计算表。
灌注过程中，技术人员应及时测量孔内砼面的标高，以便调整埋管深度。
导管埋深控制在2～6米。
灌注应连续进行，中途不得中断，并尽量缩短拆除导管的时间。
砼应徐徐灌注，防止在砼中产生高压气囊，影响砼的密实度。
灌注过程中保持孔内水位高度，防止发生塌孔、缩孔。
在提升导管过程中，要轻拉慢提，速度适中，切忌猛提导管，避免碰挂钢筋笼，造成卡管或钢筋笼上浮。
当砼灌注至距桩顶4～6m时，砼的坍落度调为规范要求内的较小值。
当砼灌注至接近设计标高时，工地值班技术人员要准确计算所需砼的数量，通知拌和站按需供应，以免造成浪费。
灌筑的桩顶标高比设计高出50-100cm（根据地质可适当增加高度，保证质量），以保证在剔除浮浆后的桩顶高程符合设计要求。
五、旋挖钻孔主要工序及注意事项。
钻孔灌注桩施工工艺流程图
钻孔灌注桩施工工艺流程图钻孔灌注桩是一种在工程建设中广泛应用的基础施工技术，具有承载力高、适应性强等优点。
下面为您详细介绍钻孔灌注桩的施工工艺流程。
一、施工准备1、场地平整对施工场地进行清理和平整，确保施工机械能够正常通行和作业。
2、桩位测量放样根据设计图纸，使用全站仪等测量仪器准确放出桩位，并设置明显的标志。
3、护筒制作与埋设护筒一般采用钢板制作，其内径应大于钻头直径。
护筒埋设时，应保证其中心线与桩位中心线重合，且垂直偏差不超过 1%，护筒顶部应高出地面 03m 以上。
4、泥浆制备根据地质条件和施工要求，选择合适的泥浆材料，如膨润土、黏土等，并按照一定的比例和方法进行配制。
泥浆的性能指标应符合施工规范的要求，如比重、黏度、含砂率等。
二、钻孔1、钻机就位将钻机移动到桩位处，调整钻机的水平和垂直度，使钻头对准桩位中心。
2、钻进成孔根据地质条件和设计要求，选择合适的钻进方式和钻进参数。
在钻进过程中，要及时清理孔内的渣土，并注意观察泥浆的性能变化和孔内的水位情况。
3、终孔检查当钻孔达到设计深度后，进行终孔检查。
检查内容包括孔深、孔径、孔垂直度等，确保符合设计要求。
三、清孔1、第一次清孔终孔后，立即进行第一次清孔。
采用正循环或反循环方式，将孔内的渣土和泥浆中的沉淀物清除干净。
2、第二次清孔在安放钢筋笼和导管后，进行第二次清孔。
清孔后的泥浆性能指标和沉渣厚度应符合设计和规范要求。
四、钢筋笼制作与安放1、钢筋笼制作根据设计图纸，在钢筋加工场地制作钢筋笼。
钢筋笼的主筋、箍筋等应符合设计和规范要求，焊接质量应可靠。
2、钢筋笼安放采用吊车将钢筋笼吊起，缓慢放入孔内。
在安放过程中，要注意保持钢筋笼的垂直和居中，避免碰撞孔壁。
五、导管安装1、导管选择导管的直径应根据桩径和灌注混凝土的方量确定，一般选用 250mm 或 300mm 的导管。
2、导管安装将导管逐节连接起来，下放至孔内。
导管底部距孔底的距离一般为03 05m。
钻孔灌注桩的施工工艺及要点
钻孔灌注桩的施工工艺及施工要点第一节钻孔灌注桩施工流程钻孔灌注桩施工工序包括场地准备、桩位放样、埋设护筒、钻孔、清孔、吊放钢筋笼、灌注混凝土等，施工工艺流程如图3-1所示。
钻孔灌注桩施工是一项质量要求高，须在一个短时间内连续完成多道工序的地下隐蔽工程，施工必须要认真按照施工工艺流程进行。
图 3-1 钻孔灌注桩工艺流程图第二节施工准备3.2.1 放桩放桩是指将设计好的桩中心点位的坐标用相关仪器投放到施工场地中。
放桩流程为：核对坐标→架设仪器→输入坐标→放点。
（1）核对坐标此过程往往被众多测量人员所忽略，图纸中给定的坐标可能会是错误的，因此在实地放桩前需要进行坐标核算，核对坐标可用Execel表格。
（2）架设仪器将全站仪位于控制点位处，固定两支架，伸缩第三只架。
使圆水准器泡偏向的方向与固定两只架中的一个处于同一直线上，然后固定支架再调节和气泡在一直线上的支架。
一般情况只要精平后再对中精平就可以了，棱镜立于另一控制点位处作为后视。
（3）输入坐标将要测放桩号的点位坐标输入到全站仪中，全站仪就可以计算出控制点位与测放点位的距离与角度。
（4）放点调整全站仪使镜头方向指向测放点位的方向，误差在2”左右以内，将棱镜立于测放点位附近，不断调整棱镜的位置，是全站仪对准棱镜头，然后通过全站仪测距后给定的移动距离移动棱镜，直到全站仪经过测算后给定的移动距离1mm左右以内为止，再将木桩或钢桩钉在棱镜架设处并喷漆，此时一个桩的桩位即投放完成。
3.2.2 人工挖探坑施工厂区内地下管线复杂，为保证管线安全及施工正常进行，在钻孔桩施工前需进行人工挖探坑探明管线准确位置，并加以保护后方可施工钻孔桩。
探坑深度不小于2.0m（挖到原状土），如果2.0m以下仍然为回填土，不能确定管线位置的，必须继续挖，直到原状土或确定管线位置为止。
为保证施工安全必须浇注混凝土护壁，探坑开挖至1m后必须开始施做混凝土护壁，严防土质疏松导致孔口坍塌。
3.2.3 符桩符桩的过程大致与放桩相同，略有不同的是桩位标识是安放在人工挖探坑后的盖板上，以便钻机中心对准标识准确下钻。
钻孔灌注桩施工方案
钻孔灌注桩施工方案一、施工工艺流程钻孔灌注桩施工工艺流程图二、施工前准备工作1.根据现场实际情况考虑, 钻孔场地在浅水中时采用筑岛法创建钻机工作平台进行施工, 筑岛长度为8m, 高度与施工便道相同, 具体宽度应按钻孔方法、钻机大小等要求决定；钻孔场地在旱地时, 应清除杂物、换除软土、平整压实, 场地位于陡坡时, 可用枕木、型钢等搭设工作平台。
三、2.制浆池、沉淀池和泥浆池, 应在计划施工场地或工作平台时一并考虑。
四、3、钻孔前应设置坚固、不漏水的钢护筒, 钢护筒内径应大于钻头直径, 冲击钻机钻孔应比钻头大40cm。
护筒顶面宜高出施工水位或地下水位2m, 还应满足孔内泥浆面的高度要求,在旱地或筑岛时应高出施工地面0.5m。
五、4、护筒埋设时应使护筒平面位置中心与桩设计中心一致,中心偏差不得大于5cm, 倾斜度偏差不大于1%。
岸滩上护筒埋深黏性土不小于1m, 砂类土不小于2m, 当表层土松软时,宜将护筒埋置到较坚硬密实的土层至少0.5m, 护筒四周回填黏土并分层夯实。
可用锤击、加压、振动等方法下沉护筒。
六、施工方法1.钻机安装安装钻机时, 底架应垫平, 保持稳定, 不得产生位移和沉陷。
钻机顶端应用缆风绳对称拉紧。
钻头或钻杆中心与护筒顶面中心的偏差不得大于5cm。
选择适宜地层的配套钻锥和钻孔事故处理的配套机具,接通水电供应, 备好造泥浆粘土和泥浆池。
调整钻机, 使钻锥起吊滑轮缘, 钻锥中心和桩孔中心三者在同一垂线上, 稳定好钻机和扒杆揽风绳。
2.钻进成孔本工程使用冲击钻头在钻进过程中开始时应使用小冲程, 防止钻头撞击护筒。
同时要经常检查钻头钢丝绳的磨损情况, 并及时采取措施, 用抽渣筒出渣要勤, 出渣时要严格保持孔内泥浆的稠度和泥浆面的高度。
当钻孔作业遇到岩石或大漂卵石时, 需用冲击钻头先将其砸碎, 再用冲抓钻头清除石渣。
钻孔施工要避免影响成桩的质量, 在中距5.0m范围内任何桩的混凝土完成24h后, 才能开始钻进。
冲击钻钻孔灌注桩施工工艺
1.钻孔灌注桩钻孔桩基础施工将根据现场实际地质情况采用不同的成孔方法,当地质情况为岩层、卵砾石较大的地层时，采用冲击钻机钻孔;汽车吊机安装钢筋笼和导管，混凝土由混凝土搅拌站集中拌制供应,混凝土搅拌车运输灌注水下混凝土。
1)施工工艺流程流程图见“图3。
3-3钻孔桩施工工艺流程图（冲击钻）”。
2)施工方法（1)桩基础①场地准备护筒内存储泥浆使其高出地面或施工水位至少0。
5m，防止钻孔过程中由于孔内压力小于孔外压力而导致坍孔.图3.3-3 钻孔桩施工工艺流程图(冲击钻）②安装钻机冲击钻机:钻机起落钢丝绳中心应对准桩中心。
钻机定位后，底座必须平整，稳固，确保在钻进中不发生倾斜和位移，保证钻进中钻具的平稳及钻孔质量。
钻孔场地的平面尺寸应按桩基设计的平面尺寸、钻机数量和钻机底座平面尺寸、钻机移位要求、施工方法以及其它配合施工机具设施布置等情况决定。
陆地桩基的施工场地均为旱地，施工期间地下水位在原地面以下。
钻孔前将场地整平，清除杂物，更换软土。
场地表面压实平整后横向铺设枕木，然后在枕木上铺设废旧钢轨或型钢,即构成钻机平台。
场地的大小要能满足钻机的放置、吊机站位及混凝土搅拌车运输等协调工作的要求。
③埋设护筒护筒用10mm的钢板制作，长200cm,护筒顶要高出地面不小于30 cm，护筒内径大于钻孔直径20 cm，护筒顶面位置偏差不大于5cm，倾斜度不大于1%。
④泥浆的制备及循环净化根据现场实际情况，拟采用优质泥浆。
各项指标如下:相对密度:1.03~1.1、粘度(s)：18～22、含砂率（%）：＜2、PH值：8～10、胶体率（％)：＞98、失水率（ml/30min）:14~20。
根据桩基的分布位置设置多个制浆池、储浆池及沉淀池，并用循环槽连接。
出浆循环槽槽底纵坡不大于1。
0％，使沉淀池流速不大于10cm/秒以便于钻碴沉淀。
采用泥浆搅拌机制浆.泥浆造浆材料选用优质粘土和膨润土,必要时再掺入适量CMC羧基纤维素或Na2CO3纯碱等外加剂,保证泥浆自始至终达到性能稳定、离析极少、护壁效果好和成孔质量高的要求。
冲击钻钻孔灌注桩施工工艺流程图解(干货)
冲击钻钻孔灌注桩施工工艺流程图解（干货）施工工艺流程图第一节施工准备场地平整（1）开挖前场地完成三通一平。
地上、地下的电缆管线、设备基础等障碍物均已排除处理完毕。
各项临时设施如临时电、临时水、安全设施准备就绪。
（2）熟悉施工图纸及场地的地下土质、水文地质资料。
（3）操作前应对吊车等进行安全可靠的检查和试验，确保施工安全。
（4）场地应先按设计图纸要求的标高进行平整，清除桩位处地上、地下一切障碍物（包括大块石、树根和垃圾等），场地低洼处须回填夯实。
泥浆池第二节测量定位先根据规划部门测设的建筑物定位坐标点和高程点，在场区内用全站仪引测现场控制网点，经甲方代表及监理核验后，作为现场施工放样的依据。
然后根据该点进行轴线、桩位放样和标高控制。
现场控制点用混凝土浇筑，并安设防护标志，防止施工中碰撞而发生位移。
桩位测定分初测、复测，分别为挖埋护筒前和埋设护筒后，复测合格后，打入Ф12定位钢筋一根，作为钻孔机定位标点，然后用水准仪测定其护筒和地坪标高，经甲方、监理工程师验收合格后方可就位施工。
第三节埋设护筒埋设护筒1、护筒埋设应准确、稳定，护筒中心与桩位中心的偏差不得大于20mm，护筒的倾斜度不大于1%；2、护筒一般用4～8mm钢板制作，其内径应大于设计桩径200mm，其上部开设1～2个溢浆孔；3、护筒的埋设深度：在粘性土中不宜小于1.5m；砂土中不宜小于2.0m；护筒顶端高出地面30cm。
护筒作用：保护孔口、定位导向，隔离地表水、保持孔内水头高度，防止塌方，固定钢筋笼等。
埋设十字护桩为了校正护筒及桩孔中心，在挖护筒之前采用“+”字交叉法在护筒以外较稳定的部位设4个定位桩,定位桩采用φ20钢筋,在位于护筒边1～2m位置进行埋设,定位桩顶高于护筒顶20cm，且埋入地面不小于30cm，并浇筑20cm厚半径20cm圆型混凝土进行固定,并用红油漆标识，施工中做好定位桩的保护工作。
第四节钻机就位钻机就位钻机安放在枕木上，必须平整、稳固，确保施工中不移位、不倾斜；钻头中心与护筒中心误差不得大于20mm，钻孔时，孔内泥浆面高出地下水位1m以上，当受地下水位涨落影响时应高出地下水位1.5m以上，或不低于自然地面。
CFG桩长螺旋钻施工工艺流程图
CFG桩长螺旋钻施工工艺流程图长螺旋钻CFG桩施工工艺流程图表（I ）混凝土（施工）检验批质量验收记录表（n）混凝土灌筑记录表混凝土（养护及强度）检验批质量验收表（川）混凝土（结构外观和尺寸偏差）验收记录表（W）1⑦⑧⑨⑩平整场地：清除障碍物，标记处理场地范围内地下构造物及管线，整平标高= 设计桩顶标高+0.5m，地表碾压至K30仝60Mpa/m。
测量放线：定出控制轴线、依据设计文件确定打桩场地边线并标识。
钻机就位：钻机就位后，应使钻杆垂直对准桩位中心，桩位偏差不大于50mm，并确保CFG桩垂直度容许偏差不大于1% 。
在采用钻机自带垂直度指针控钻杆垂直度，每根桩施工前都有专门的人员进行桩位对中及垂直度检查。
满足要求后，方可开钻。
钻进成孔：钻孔开始时，关闭钻头阀门，向下移动钻杆至钻头触地时，启动马达钻进，先慢后快，同时检查钻孔的偏差并及时纠正。
在成孔过程中发现钻杆摇晃或难钻时，放慢进尺，防止桩孔偏斜、位移，钻具损坏。
根据钻机塔身上的进尺标记，成孔到达设计标高时，停止钻进。
混合料搅拌：混合料搅拌按照配合比进行配料，每盘料搅拌时间按照普通混凝土的搅拌时间进行控制。
控制在60-120S，塌落度控制在160-200mm。
具体搅拌时间根据试验确定，电脑控制和记录。
灌注及拔管：钻孔至设计标高后，停止钻进，开始泵送混合料，当钻杆芯管充满混合料后开始拔管，严禁先提管后灌注，应当边灌注边提钻，保持连续灌注，均匀提升，同时应保证钻头始终埋入混合料中。
每根桩的投料量应不小于设计灌注量。
施工桩顶高程宜高出设计高程50cm，灌注成桩完成后，桩顶盖土封顶进行养护。
移机：灌注时采用静止提拔钻杆，提管速度控制在2-3m/min ，并保证连续提拔，施工中严禁出现超速提拔，拔管至桩顶后至下一根桩的施工。
桩基检测：CFG 地基竣工验收时，应进行单桩承载力、复合地基承载力平板载荷试验，抽取不少于总桩数2%。
（单桩承载力、复合地基承载力平板载荷试验各占1%。
