气路系统基本结构及工作原理

气路系统基本结构及工作原理

气路系统基本结构及工作原理一、气路系统基本结构气路系统是指用于控制和传输气体的系统,常用于工业生产、交通运输和家用设备等领域。

气路系统的基本结构包括气源、气路管道、控制元件和执行元件。

1. 气源:气源是气路系统的供气设备,通常采用压缩空气作为气源。

常见的气源设备有压缩空气机组、气瓶和气体管网等。

2. 气路管道:气路管道用于传输气体,通常由金属或塑料管道组成。

气路管道的尺寸和材料选择取决于气体的流量、压力和使用环境等因素。

3. 控制元件:控制元件用于控制气体的流动和压力。

常见的控制元件有阀门、调节阀、压力开关和传感器等。

阀门用于控制气体的开关和流量,调节阀用于调节气体的压力,压力开关用于监测气体的压力变化,传感器用于检测气体的流量、温度和压力等参数。

4. 执行元件:执行元件用于根据控制信号执行相应的动作。

常见的执行元件有气动缸、气动阀和气动马达等。

气动缸用于将气体的压力转换为机械运动,气动阀用于控制气体的开关和流量,气动马达用于将气体的压力转换为机械功。

二、气路系统工作原理气路系统的工作原理是通过控制气体的流动和压力来实现相应的功能。

下面以一个简单的气动控制系统为例,介绍气路系统的工作原理。

假设气动控制系统用于控制一个气动缸的运动,实现物体的推拉动作。

该系统包括气源、气路管道、压力开关、气动缸和控制阀等。

1. 气源:气源提供压缩空气作为气动控制系统的供气设备。

通过气源设备将压缩空气输送到气路管道中。

2. 气路管道:气路管道将压缩空气从气源输送到气动缸和控制阀等执行元件。

气路管道中通常安装有压力开关,用于监测气体的压力变化。

3. 压力开关:压力开关用于监测气体的压力变化,并根据设定的压力值切换控制信号。

当气体压力达到设定值时,压力开关会发出一个信号,控制阀打开,气动缸开始运动。

4. 气动缸:气动缸是气动控制系统的执行元件,将气体的压力转换为机械运动。

当气动缸接收到控制信号后,气体的压力将推动活塞运动,实现物体的推拉动作。

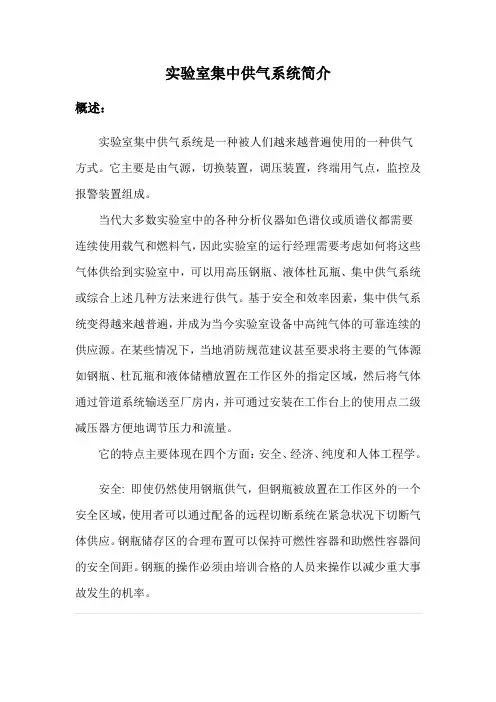

集中供气简介

集中供气简介

实验室集中供气系统简介概述:实验室集中供气系统是一种被人们越来越普遍使用的一种供气方式。

它主要是由气源,切换装置,调压装置,终端用气点,监控及报警装置组成。

当代大多数实验室中的各种分析仪器如色谱仪或质谱仪都需要连续使用载气和燃料气,因此实验室的运行经理需要考虑如何将这些气体供给到实验室中,可以用高压钢瓶、液体杜瓦瓶、集中供气系统或综合上述几种方法来进行供气。

基于安全和效率因素,集中供气系统变得越来越普遍,并成为当今实验室设备中高纯气体的可靠连续的供应源。

在某些情况下,当地消防规范建议甚至要求将主要的气体源如钢瓶、杜瓦瓶和液体储槽放置在工作区外的指定区域,然后将气体通过管道系统输送至厂房内,并可通过安装在工作台上的使用点二级减压器方便地调节压力和流量。

它的特点主要体现在四个方面:安全、经济、纯度和人体工程学。

安全: 即使仍然使用钢瓶供气,但钢瓶被放置在工作区外的一个安全区域,使用者可以通过配备的远程切断系统在紧急状况下切断气体供应。

钢瓶储存区的合理布置可以保持可燃性容器和助燃性容器间的安全间距。

钢瓶的操作必须由培训合格的人员来操作以减少重大事故发生的机率。

经济性:建一个集中的气瓶间可以节省有限的实验室空间,更换钢瓶时不需要切断气体,保证气体的连续供应。

使用者只需管理较少的钢瓶,支付较少的钢瓶租金,因为使用同一气体的所有使用点来自于同一个气源。

此种供应方式最终会减少运输费用,减少退还给气体公司的空瓶中的余气量,以及良好的钢瓶管理。

纯度:可吹扫的减压器面板可以保持气体的指定纯度,钢瓶更换频率的减少导致杂质进入系统的机率降低。

人体工程学:集中管道供应系统可以将气体出口放置在使用点处,这样的话可以更合理的设计工作场所。

实验室供气系统广泛应用于:科研、教学机构;检验、检疫机构;化工、电子、医药、食品等行业。

一、基本概念实验室集中供气就是将所有气瓶集中存放在气瓶房,通过气瓶减压阀将气体输送到各个实验室(即仪器端)。

实验室气路控制原理

实验室气路控制原理

实验室气路控制原理实验室气路控制是指对实验室中的气体流动进行控制的原理和方法。

实验室气路控制是实验室安全管理的重要组成部分,它可以保证实验室内气体流动的安全、稳定和可控。

一、实验室气路控制的基本原理:实验室气路控制的基本原理是通过调节和控制阀门的开度来控制气体的流动。

实验室中常用的气体控制阀有手动阀、电磁阀、压力变送器等。

这些阀门可以根据实验需求,调节气体的流量、压力和温度等参数。

二、实验室气路控制的主要方法:1. 气体流量控制:实验室中常用的气体流量控制方法有手动控制、自动控制和比例控制等。

手动控制是通过手动阀来调节气体流量,适用于一些简单的实验。

自动控制是通过电磁阀等自动控制装置来实现气体流量的调节,可根据实验要求进行自动化控制。

比例控制是通过调节比例阀的开度,使得气体流量与某个参考信号成比例。

2. 气体压力控制:实验室中常用的气体压力控制方法有调压阀控制、压力变送器控制和反馈控制等。

调压阀控制是通过调节调压阀的开度,使得气体压力保持在设定值。

压力变送器控制是通过压力变送器测量气体压力信号,并通过控制单元进行调节。

反馈控制是根据气体压力的反馈信息,通过控制算法来调节气体压力。

3. 气体温度控制:实验室中常用的气体温度控制方法有加热控制和冷却控制两种。

加热控制是通过电加热器或加热装置对气体进行加热,使得气体温度达到设定值。

冷却控制是通过冷却装置或制冷机对气体进行冷却,控制气体温度保持在设定范围内。

三、实验室气路控制的应用:实验室气路控制广泛应用于化学实验室、生物实验室、物理实验室等各种实验环境中。

例如,在化学实验室中,常用气体控制系统可以控制气体流量和压力,保证化学反应的进行。

在生物实验室中,气体控制系统可以控制培养箱内的气体成分和浓度,提供适宜的培养条件。

在物理实验室中,气体控制系统可以控制实验装置内的气体流动,保证实验结果的准确性。

在实验室气路控制过程中,需要注意以下几点:1. 安全性:实验室气路控制系统必须具备良好的安全性能,确保实验过程中气体泄漏的风险最小化。

气路系统基本结构及工作原理

气路系统基本结构及工作原理

气路系统基本结构及工作原理气路系统是一种常见于工业和机械设备中的系统,它负责控制气体的流动和压力,从而实现机械设备的正常运行。

本文将介绍气路系统的基本结构和工作原理,匡助读者更好地了解和理解这一重要的工程原理。

一、气路系统的基本结构气路系统由多个组件和元件组成,这些组件和元件相互配合,形成为了一个完整的系统。

下面将介绍气路系统的基本组成部份。

1. 压缩机:压缩机是气路系统的核心组件,它负责将气体压缩成高压气体。

压缩机通常采用活塞式或者螺杆式结构,通过机械运动将气体压缩,并将其送入气路系统。

2. 储气罐:储气罐是气路系统中的一个重要组件,它用于储存压缩后的气体。

储气罐的主要作用是平衡气体的压力,确保气路系统能够稳定运行。

3. 过滤器:过滤器用于过滤气体中的杂质和颗粒物,保护气路系统的正常运行。

过滤器通常采用网状或者纤维状的滤材,可以有效地过滤气体中的杂质。

4. 节流阀:节流阀用于控制气体的流量和压力。

它通过调节阀门的开度,改变气体流动的截面积,从而实现对气体流量和压力的控制。

5. 气缸:气缸是气路系统中的执行元件,它将气体的能量转化为机械能,推动机械设备的运动。

气缸通常由活塞、气缸筒和密封件组成,通过气体的压力差驱动活塞运动。

二、气路系统的工作原理气路系统的工作原理可以简单概括为气体的压缩、输送和控制。

下面将详细介绍气路系统的工作原理。

1. 压缩:气路系统中的压缩机负责将气体压缩成高压气体。

在压缩过程中,气体的体积减小,同时压力和温度增加。

压缩机通过机械运动将气体压缩,并将其送入储气罐。

2. 储存:储气罐用于储存压缩后的气体,平衡气体的压力。

当气路系统需要气体时,储气罐释放气体,维持系统的正常运行。

储气罐还可以平衡气体的压力波动,确保系统的稳定性。

3. 输送:气路系统通过管道将气体输送到需要的位置。

管道通常由金属或者塑料制成,具有一定的强度和密封性。

气体通过管道流动时,可以通过节流阀等元件进行流量和压力的控制。

实验室常用系统分析-供气、供水和综合智能(标准版)

实验室常用系统分析-供气、供水和综合智能(标准版)

实验室常用系统分析-供气、供水和综合智能(标准版)
实验室是进行科研和教学活动的重要场所,其设备和环境对实验结果具有直接影响。

为了确保实验室的正常运行,实验室供气、供水和综合智能系统的设计与分析至关重要。

一、供气系统
1. 实验室供气系统主要包括:压缩空气、氮气、氧气、氢气等。

2. 供气系统的设计应满足实验室设备对气体的需求,同时考虑气体的安全性、稳定性及经济性。

3. 供气系统应配备压力表、流量计、气体分析仪等检测设备,以确保气体质量和供应量的准确性。

4. 实验室应定期对供气系统进行检查和维护,确保供气系统的安全运行。

二、供水系统
1. 实验室供水系统主要包括:饮用水、实验用水、冷却用水等。

2. 供水系统的设计应满足实验室设备对水的需求,同时考虑水质、水压及经济性。

3. 供水系统应配备水表、水质分析仪等检测设备,以确保水质质量和供应量的准确性。

4. 实验室应定期对供水系统进行检查和维护,确保供水系统的安全运行。

三、综合智能系统
1. 综合智能系统包括实验室环境监控、实验设备控制、实验室安全监控等。

2. 综合智能系统应具备实时监测、数据处理、报警等功能,以保证实验室的正常运行。

3. 综合智能系统应能对实验室内的气体、水质、温度、湿度等环境参数进行监测和控制。

4. 实验室应定期对综合智能系统进行检查和维护,确保系统的安全、稳定、高效运行。

实验室供气、供水和综合智能系统的分析与设计是实验室建设的重要环节。

只有充分考虑实验室的需求和特点,才能确保实验室的正常运行,为科研和教学活动提供有力支持。

实验室气体管道系统

实验室气体管道系统

实验室气体管道系统是实验室的一个重要方面,好的气体管路设计对气体系统至关重要。

实验室气体管道系统可以咨询博森科技。

据实验室现场状况,提供实验室气体管道工程的设计施工,并且提供各种安全保护系统,其中试验室气体管路系统包括实验室集中供气系统和室内气瓶供气系统。

一:供气方式:采用中压供气,二级减压的供气方式,气瓶气体压力为12.5MPa,经一级减压后为1MPa(管路压力1MPa),送至用气点,经二级减压后为0.3~0.5MPa(根据仪器需求)送至仪器,供气压力比较稳定。

二:气体管路材质的选择气体管路材质应满足以下要求:(1)对所有气体无渗透性(2)吸附效应最少(3)对所输送的气体呈化学惰性(4)能快速使输送的气体达到平衡316不锈钢是继304不锈钢之后,第二个得到最广泛应用的钢种,具有较好的耐腐蚀性,耐高温,强度优秀等特点,建议采用316无缝不锈钢管。

三:集中供气系统的设计(1)通过气瓶和输送管道将载气输送给仪器,在气瓶出口装有单向阀,可避免更换气瓶时有空气和水分混入,另外在一端安装泄压开关球阀,将多余的空气和水分排放后再接入仪器管道,保证仪器用气的纯度。

(2)集中供气系统采用二级减压保证压力的稳定,采用二级减压的方式,一是,经过第一级减压后,干路压力比气瓶压力大大降低,起到了缓冲管道压力的作用,提高了用气的安全,降低了应用的风险,二是保证仪器供气入口压力的稳定,降低了因为气体压力波动而引起的测量误差,保证了仪器使用的稳定性。

(3)由于实验室有些仪器需要使用易燃气体,如甲烷,乙炔,氢气,做这易燃气体的管路时,应注意管路尽量短,减少中间接头的连接,同时,气瓶一定装入防爆气瓶柜内,气瓶输出端接回火器,可阻止火焰回流气瓶引起的爆炸,防爆气瓶柜顶端应有连接到室外的通风排气口,且有泄漏报警装置,一旦泄漏能及时报警并将气体排到室外。

公司介绍:南京博森科技有限公司坐落于六朝古都—南京,公司致力于智慧实验室、恒温恒湿、生物安全、空气洁净、医用手术室、净化厂房、智能化系统、实验室仪器设备、网络中心机房、气候模拟环境、焓差室、非标准环境及系统节能等领域的规划与建设,以高精度、高质量、高可靠性为标准,引领科技进步为目标,注重节能环保,是集整体规划、设计、安装及运行维护等全方位为一体的高科技企业。

实验室气路系统设计说明

实验室气路系统设计说明

实验室气路系统设计说明:1.设计依据根据xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx2.设计范围xxxxxxxxxxxx3.系统简介实验室是用于完成实验、测试分析等各种实验工作的特殊环境。

无论其用于学校的科研教学,制药行业的研发,化工行业的研究,还是用于医学或私人研究,其运转必须是安全可靠的。

当代实验室离得各类耗气设备和各种分析仪如色谱仪和质谱仪都需要使用载气和燃料气,这些气体的控制系统对于实验人员和价格高昂的实验器材的安全都是至关重要的。

它必须确保这些气体的稳定性和安全性。

在现代化的实验室中,为了完成实验,需要用到多种分析仪器,如气相色谱仪,原子吸收,气—质联用仪,ICP等等,其中这些仪器需要用到高纯气体,传统的做法是采用独立钢瓶分散供气的模式,这种供气模式每台仪器设备单独配置气体钢瓶,分别满足每台仪器设备的使用,但随着近年来实验室投资的不断加大,仪器设备的迅速增加,用气量也逐年增加,传统的供气模式已经难以满足仪器设备增加的需求,同时分散供气模式带来的实验室布局混乱,钢瓶的频繁更换也对实验室的管理和维护造成了困难,为了解决以上两个方面的问题,就需要一套安全性高且能实现集中分配供气的系统完成从气源向仪器的供气,这就是实验室高纯气体管道系统的功能所在。

实验室集中供气系统的特点:安全性、洁净度、稳定性、经济性、操作便捷性和美观性。

4.系统工艺流程气路系统主要由气源、切换装置、管道系统、调压装置、用气点、监控及报警系统组成。

对于一些易燃易爆气体,如氢气、乙炔等,可能在设计和施工过程中稍有差异,必须加入阻火器防止火苗串入。

气路系统常用器材:钢瓶(气体压缩机)、钢瓶固定架、钢瓶柜、钢瓶接头、金属软管、半自动切换装置、一级减压器、二级减压器、焊接三通、焊接大小头、卡套阀门、不锈钢管道(BA)、压力表、可燃有毒气体监测报警装置等等。

5.系统设计和施工标准《工业金属管道工程施工及验收规范》 GB50235-2010《现场设备、工业管道焊接工程施工及验收规范》 GB50236-2011《氢气站设计规范》 GB50177-2005《氢气使用安全技术规范》 GB4962-2008《工业金属管道设计规范》 GB50316-2000《乙炔站设计规范》 GB50031-91《压缩空气站设计规范》GB50029-2014《建筑设计防火规范》 GB50016-20146.验收标准外观检查1.管道走线要横平竖直;管道均固定牢固2.管道外表面无明显破损。

太原实验室气路设计原理

太原实验室气路设计原理

太原实验室气路设计原理
太原实验室的气路设计原理主要围绕着安全可靠的气体供应,以及有效的管理和控制。

它包括气体源的选择,气体调节器的设计,调节器到实验室的连接,气体分支管路的设计,管路的安装,气体安全阀的安装,气体泄漏检测装置的安装以及气体管道的检查和维护工作等。

一、气体源的选择
在设计实验室的气路时,首先要选择合理的气体源,一般有以下几种方式:一是采用液化石油气提供气体,二是采用气体液化装置,三是使用工业气体气瓶,四是采用工业气体管网供应的气体。

1.液化石油气方式
液化石油气方式是最常用的气体供应方式,其优点在于低成本、容易掌握、容易控制,缺点是液化石油气有毒性,传输距离也有限。

2.气体液化装置方式
气体液化装置可将常压空气液化,液化后具有压力、容量等特点,优点是可以防止气体泄漏,缺点是成本较高。

3.工业气体气瓶方式
使用工业气体气瓶供应气体,优点是可以满足实验室的临时供需,缺点是存储气体量有限,并且个别气体容易发生反应,也容易受到外界环境的影响。

4.工业气体管网方式
工业气体管网方式是最理想的气体供应方式,它可以满足实验室不断变化的气体供求。

实验室气路设计和材料要求

实验室气路设计和材料要求

试验室气路设计和材料要求试验室气路指试验室气体工程,即从气瓶至仪器终端之间连接管线,主流气路编排重要为试验室集中供气系统。

博泰我带大家了解试验室气路设计和材料要求有哪些。

一、试验室气路安装系统构成重要由气源切换系统、管道及连接件系统、二级调压系统、气体过滤纯化系统、气体报警系统、压力表、球阀等构成。

二、试验室气路安装设计1、试验室常用气体为氢气、压缩空气和氮气。

重要的掌控阀门和减压阀门都安装在试验室外。

试验室气体管路重要材质为不锈钢,安装在天花板下方,沿着墙走,这样便于检查和维护和修理。

2、试验室应依照房间大小比例设计相应数量带逆风阀的换气扇,使空气流通顺畅,保持清洁。

每个房间都要设计带有过滤装置的通气孔,假如是带有室内走廊的房间也可在门窗上设百叶窗,尺寸依照排气量比例关系计算。

3、气瓶柜的技术要求为铝型35×35框架,柜门、侧板采纳金属冷轧板,均用环氧树脂粉沫喷涂,内设可活动的气瓶抱箍,便于气瓶的更换和移动。

地脚为不锈钢螺丝、尼龙罩盖、橡胶底座组合结构,可调整高度为0—0.3m。

三、试验室气路材料要求1、低压报警器:低压报警器多触点可模拟数据输出型,报警器可蜂鸣闪光同时显示报警气体的名称。

防爆接线、信号模拟和自动切换系统汇流排相匹配。

2、管道:管道采纳内表面标准不锈钢管道,管道的内表面处理值要小于0.37U。

管道的标准:1/4”—1/2”壁厚0.88mm,气管适用纯度等级为5.0的气体。

3、减压阀:316L不锈钢材质。

一级减压阀进气压力0—200bar,出气压力0—16bar,二级减压阀进气压力0—16bar,出气压力0—6bar。

进出口接口1/4”FNPT螺纹,压力表接口1/4”MNPT螺纹。

4、高压波纹软管:外表不锈钢金属网内衬PTFE材质,长度1米以上,通径大于6MM。

一端符合标准钢瓶的连接型号,另一端连接自动切换系统。

承受大于3000PSI。

其特性为:干净光亮、柔嫩、防腐。

5、接头:双卡套设计,硬化处理之后卡套,具备对管子的耐震力及高抓力,使管子在任何情形下不易松脱而造成不安全。

气路系统大体结构及工作原理

气路系统大体结构及工作原理

气路系统大体结构及工作原理气路系统是一种用于控制和传递气体的系统,广泛应用于各种工业和机械设备中。

本文将详细介绍气路系统的大体结构和工作原理。

一、气路系统的大体结构气路系统通常由以下几个主要组成部分构成:1. 气源:气源是气路系统的起始点,提供气体供应。

常见的气源包括压缩空气机、气缸等。

气源通常通过压缩机将空气压缩成高压气体,然后通过管道输送到需要的位置。

2. 气体储存器:气体储存器用于储存气体,以平衡气源供应和系统需求之间的差异。

气体储存器通常是一个容器,可以根据需要调整储存气体的容量。

3. 气路管道:气路管道用于将气体从气源输送到需要的位置。

管道通常由耐压材料制成,以确保气体能够安全传输。

在气路管道中,还会安装一些连接件,如阀门、接头等,用于控制气体的流动。

4. 控制元件:控制元件是气路系统中的关键组成部分,用于控制气体的流动和压力。

常见的控制元件包括阀门、气缸、压力传感器等。

这些控制元件可以根据需要进行开关、调节和保护气路系统。

5. 工作元件:工作元件是气路系统中的最终执行部分,用于完成具体的工作任务。

常见的工作元件包括气动执行器、气动工具等。

工作元件接收来自控制元件的气体信号,将其转化为机械运动或其他形式的能量输出。

二、气路系统的工作原理气路系统的工作原理可以简单概括为:气源提供气体供应,气体经过管道输送到控制元件,控制元件对气体进行控制,然后将气体传递给工作元件,最终完成工作任务。

具体来说,气路系统的工作原理如下:1. 气源供气:气源将空气经过压缩机进行压缩,形成高压气体。

高压气体通过管道输送到需要的位置,如控制元件和工作元件。

2. 控制元件控制气体流动:控制元件根据系统的需求,通过开关、调节阀门等方式控制气体的流动。

例如,当需要停止气体流动时,控制元件会关闭相应的阀门;当需要调节气体流量时,控制元件会调节阀门的开度。

3. 控制元件保护气路系统:控制元件还可以通过压力传感器等装置监测气体的压力,并在压力超过安全范围时采取相应的措施,如自动关闭阀门,以保护气路系统的安全运行。

第四章 气路系统

第四章  气路系统

第四章气路系统一、系统构成:气路系统共分为三大部分:供压系统,控制系统,执行系统。

系统连接图见图4-1控制系统包括:油门组合阀,换档手动阀,液泵手动阀,气压表等执行系统包括:滚筒离合器,换档气控阀,液泵气控阀,气路三元件,油门调速器,换档气缸等。

1、底盘发动机进气管,2、上部发动机进气管,3、底盘打气泵,4、上车打气泵,5、缓压罐,6、调压阀,7、分配阀,8、干燥瓶,9、第一储气罐,10、第二储气罐,11、备用储气罐,12、分配阀,13、分配阀,14、气路三元件,15、换档气控阀,16、液泵气控阀,17、油门调速器,18、滚筒离合器总成,19、导气龙头,20、快速放气阀,21、气水分离器,22、压力表,23、分配阀,24、液泵手动阀,25、换档手动阀,26、油门组合阀,27、换档气缸。

图4-1 气路系统连接示意图二、各部分构成、原理与维护1、供压系统1)、系统构成及流程(见图4-1 )供压系统包括:打气泵,储气筒,调压阀、分配阀,干燥器等;打气泵有底盘汽车发动机和上部台车发动机的两个打气泵共同向缓压罐5供气,打气泵出来的气压是脉冲形式,必须将其变为平稳气流。

缓冲罐有一定的容积,可以起到缓冲气流的作用,由于缓冲罐经常受气流的冲击,所以缓冲罐易损坏爆裂。

气流从缓冲罐出来后,经过调压阀6调压,变为最高0.8MPa的稳定气压,由干燥瓶8进行除水后送到分配阀7,分配阀气路分为三路:一路向第一储气罐,一路向第二储气罐,还有一路送到备用气罐和底盘气路元件。

第一储气罐主要是向汽车底盘送气,第二储气罐向修井机的上部台车供气,在第二储气罐的出口处有一个调压放气阀,系统压力太大时可以保证标准压力。

备用气罐是为汽车轮胎充气和车辆以外的启动元件提供气压接头的。

2)、供压系统的维护⑴、汽车底盘二级保养时,要对调压阀6进行检查。

调压阀的作用是当气路系统所有元件不工作时,及时放掉打气泵送来的气压,保证系统气压低于0.8Mpa,如果阀芯堵塞不起作用,系统压力太高,将会把缓冲罐压裂,这也是缓冲罐经常爆裂的主要原因。

实验室供气系统管路安装简介

实验室供气系统管路安装简介

实验室供气系统管路安装简介实验室供气系统作为一种气体补给方式,现已经被人们越来越广泛的使用。

它是一种包括了气源、切换装置、压力调节设备、终端、报警设备。

气路系统通常采用不锈钢管道。

实验室供气系统的主要用途是为实验室检验提供其产品的检验用气。

由于气源的多样性,实验室必须自备一套方便、高效、可靠以及具有较高精度的配气系统,下面由深圳木人小编为大家讲解一下实验室供气系统管路安装的主要用途及功能简介。

实验室供气系统的主要用途是为实验室检验提供其产品的检验用气。

由于气源的多样性,实验室必须自备一套方便、高效、可靠以及具有较高精度的配气系统。

供气过程一般由原料气供应、计量和混合等部分组成,对应有原料气供应库房、原料气输送管道、气体计量表、储气罐以及响应的切断阀等附件所组成。

检验用气通常由甲烷、氢气、氮气、氧气、氦气和空气等组成不同的原料气组合,根据不同的试验目的进行配制。

供气系统管路安装为了保证配制气的精度,操作的安全可靠以及避免操作人员造成的人为误差,供气系统最好装备自动控制装置。

控制装置主要用于控制气瓶的送气、各原料气的自动切断等功能。

针对分析仪器设备及管道的应用场合,特别使用特气控制面板及其配套产品,包括卡套接头、膜片阀、过滤器、安全阀、背压阀、高腐蚀性气体使用减压器、管道等,配气装置有效保证了实验管路应用控制的安全性。

以上就是木人实验室给大家的简单介绍,如果您还想了解其他更多内容可以拨打我们的热线电话,或者点击官网咨询我们,或者点击在线咨询我们。

深圳市木人实验室环境技术有限公司(原深圳市木人科技实业有限公司)创立于2004年,是一家专业从事于实验室前期建筑咨询,系统规划设计、施工、实验室家具设计制作的股份制有限公司。

作为改革开放之都的实验室建设行业的先行者,我们致力于引进国际上先进的实验室技术,并予以吸收国产化,先后推出了欧式,美式实验台,VAV变风量控制系统,实验室智能化系统,由此获得广大客户的认可。

实验室气路工程讲解

实验室气路工程讲解

实验室气路工程讲解实验室气路工程啊,这可真是个有趣又重要的事儿呢。

咱们先说说这气路工程里的气体吧。

就像人活着需要空气一样,实验室里的很多实验也需要各种各样的气体。

这些气体就像是不同性格的小伙伴,各有各的本事。

比如说氧气,大家都知道它很活泼,在很多燃烧反应里那可是主角呢。

氢气呢,就像个调皮的小瘦子,很轻很轻,而且它在一些还原反应里是大功臣。

还有氮气,就像个老实的守卫,很多时候用来保护那些怕被氧化的物质,不让别的坏家伙来捣乱。

那怎么把这些气体送到它们该去的地方呢?这就用到气路了。

气路就像是给这些气体小伙伴们修的专用道路。

这道路可不是随随便便修的哦。

它得保证安全,就像我们走在路上,可不想突然有个坑或者有辆车乱开一样。

气路的管道材料要选好,就像我们建房子要选好的砖头一样。

如果选错了材料,说不定哪天气体就偷偷跑出去了,那可就危险啦。

这就好比我们的存钱罐破了个洞,钱就都跑没了,气体跑出去那可比钱跑了还严重呢。

在气路工程里,还有个很关键的部分就是阀门。

阀门就像是道路上的关卡,控制着气体的流动。

开了阀门,气体就能欢快地跑过去,关上阀门,气体就只能乖乖待着。

这阀门啊,可得质量好,要是阀门关不紧,就像我们家的门没关好,风呼呼地灌进来,气体也会偷偷溜出去。

而且阀门的操作要方便,就像我们开灯关灯一样简单,不然实验员操作起来得多费劲呀。

气路工程还得考虑压力的问题呢。

气体在管道里跑,就像人在马路上走,人太多了就挤,气体压力太大了也不行。

压力太大可能会把管道撑破,那就像气球吹得太大爆炸了一样可怕。

所以得有专门的设备来调节压力,让气体在管道里舒舒服服地跑,既不会跑得太快把路都冲坏了,也不会跑得太慢耽误事儿。

还有气体的纯度问题。

这就好比我们喝的水得干净一样,实验用的气体纯度必须要高。

要是气体里混进了杂质,就像我们的白米饭里混进了沙子,那实验结果肯定就不准啦。

所以在气路工程里,要想办法保证气体的纯度,从气体的来源到在管道里的运输,都得小心翼翼的。

实验室供气系统

实验室供气系统

实验室集中供气系统又称实验室中央供气系统,是一种经常被采用的供气方式,其主要是由气源、调压装置、切换装置、监控、终端用气点及报警装置组成,简单点说就是将所有气瓶集中存放在气瓶间,通过气瓶减压阀将气体输送到各个实验室(仪器端),实验室集中供气系统是部分实验室建设中不可缺少的一个重要环节。

据了解目前大部分实验室中何种分析仪器如色谱仪、质谱仪等,在进行工作时都需要连续使用燃料气和载气,所以实验室建设时我们就需要考虑如何实现这些气体稳定、连续及安全的供给.由于对安全性及效率性的提高,实验室中央供气系统会变得越来越普遍,并且很可能会成为当今实验室仪器中高纯气体的可靠安全连续的供气源。

一般实验室集中供气是将气瓶根据不可燃和可燃的不同性质分别放置在不同的气瓶间,然后将气体通过管道系统输送到实验室(仪器端)内,同时还需可以直接通过安装在实验台上的减压器根据实验本身的需求进行调节气体的压力和流量,以便能更好的达到实验效果。

小编给大家分享下在实验室中用气危险性的方面,大家需要注意一下!1、多种气体在同一个环境下使用,如果有两种会发生燃烧或爆炸等强烈化学反应的气体同时泄漏,就可能对工作人员以及仪器设备造成伤害;2、有部分气体具有易爆、易燃、有毒、强腐蚀等特性,其一旦泄漏,就可能会对工作人员及仪器设备造成伤害;3、多数气瓶出口压力最高可达15MPa,即150公斤/cm2,如果发生气瓶口减压装置失灵,就有可能将一些部件激射出去,其能量对人体或设备都具有致命性的伤害。

如果大家有需要了解实验室供气系统设备和有购买意愿,小编推荐大家去杭州威尔净化设备有限公司。

杭州威尔净化设备有限公司致力于实验台,通风柜,实验室家具,仪器台,天平台,药品柜,器皿柜,气瓶柜,净化工程、环保通风设备的研发、设计、生产、销售、工程安装及售后服务。

经过多年的发展,已积累了丰富的行业经验和完善的服务体系,是实验室、洁净室(无菌室)及通风系统方案的综合设计者和最终实施者。

实验室的气路系统简单介绍

实验室的气路系统简单介绍

1)简介
气路系统主要应用于处理高纯度气体,或有毒气体和腐蚀性气体的控制设备,是真正的针对实验室的气路系统。

主要应用在:
原子吸收光谱法
废气分析
食品包装
制药业
半导体行业
近海行业
医用/工业激光行业
2)每样产品严格检查测试步骤
3)产品示例
4.不锈钢卡管套
英制尺寸
标准仪表卡套管(AP)
化学清洗和钝化卡套管(BA) 电热偶清洗卡套(EP)
特点
可提供外径为1/6至1 in.的卡套管;如有需要还可供应公制尺寸卡套管。

1)标准仪表卡管套(AP)
材料标准
2)化学清洗和钝化卡套管(BA)以及电热偶清洗卡套管(EP)
材料标准
清洗和包装
化学清洗和钝化卡套管
这种卡套管在非挥发物质残余量方面符合ASTM G93, A级标准的要求,也符合CGA G4.1.标准的要求。

卡套管底端部用具特殊材质薄膜和聚乙烯帽盖来保护。

卡套管单根包装在聚乙烯热封包装
袋中。

安全的产品选择
选择产品时,必须考虑总体系统设计以保证获得安全的,无故障的性能。

功能、材料兼容性、充分的额定值、正确的安装、使用和维护是系统设计师和用户的责任。

实验室气路管路

实验室气路管路

实验室气体管道系统一:供气方式:采用中压供气,二级减压的供气方式,气瓶气体压力为12.5MPa,经一级减压后为1MPa(管路压力1MPa),送至用气点,经二级减压后为0.3~0.5 MPa(根据仪器需求)送至仪器,供气压力比较稳定。

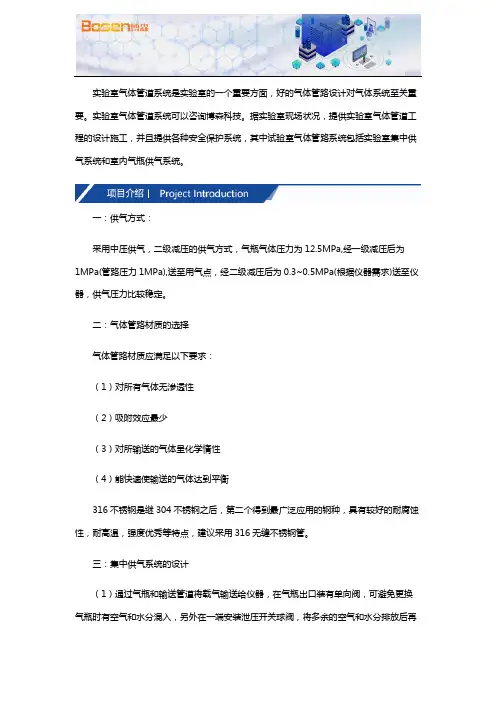

二:气体管路材质的选择气体管路材质应满足以下要求:(1)对所有气体无渗透性(2)吸附效应最少(3)对所输送的气体呈化学惰性(4)能快速使输送的气体达到平衡管材材质对气体成分的实用性材质稀有气体水氧气烃CO 二氧化硫硫化氢一氧化氮不锈钢 A A B A A A A B 黄铜 A D A B A C C C 注:化学物质腐蚀影响等级A—没有影响B—轻微影响C—中度影响D—严重影响316不锈钢是继304不锈钢之后,第二个得到最广泛应用的钢种,具有较好的耐腐蚀性,耐高温,强度优秀等特点,所以我们一直用316无缝不锈钢管。

三:集中供气系统的设计(1) 通过气瓶和输送管道将载气输送给仪器,在气瓶出口装有单向阀,可避免更换气瓶时有空气和水分混入,另外在一端安装泄压开关球阀,将多余的空气和水分排放后再接入仪器管道,保证仪器用气的纯度。

(2) 集中供气系统采用二级减压保证压力的稳定,采用二级减压的方式,一是,经过第一级减压后,干路压力比气瓶压力大大降低,起到了缓冲管道压力的作用,提高了用气的安全,降低了应用的风险,二是保证仪器供气入口压力的稳定,降低了因为气体压力波动而引起的测量误差,保证了仪器使用的稳定性。

(3) 由于实验室有些仪器需要使用易燃气体,如甲烷,乙炔,氢气,做这易燃气体的管路时,应注意管路尽量短,减少中间接头的连接,同时,气瓶一定装入防爆气瓶柜内,气瓶输出端接回火器,可阻止火焰回流气瓶引起的爆炸,防爆气瓶柜顶端应有连接到室外的通风排气口,且有泄漏报警装置,一旦泄漏能及时报警并将气体排到室外。

四:安装注意事项:(1) 管径为1/8的管路很细且特软,安装后不直,很不美观,建议管径为1/8的全部换成1/4,在二级减压器末端加一变径就可以了。

3 气路系统

3 气路系统

三.气路系统概述;气路系统是气相色谱仪的关键部件之一,没有气路气相色谱仪则不能正常工作.在气相色谱上所用的气体也称之为载气,主要因为被分析的目标化合物由载气带动在色谱柱中前行并且和色谱柱上的固定相进行动态平衡分配,达到分离的目的.因此载气的性质,气路系统地气密性,载气流速的稳定性以及测量的准确性都对分析结果有者决定性意义.1.载气1.1 载气的分类在气相色谱中常用的载气有He,N2,H2&O2.1.2 载气的装填载气可以用高压瓶里的压缩气源提供,也可以由气体发生器提供.1.3 载气的纯度钢瓶中的气体的纯度有普通级和高纯级.前者要求纯度达到99.9%以上,这个主要应用于填充柱;后者要求纯度达到99.999%主要应用于毛细管柱.1.4 气体不纯影响当载气不纯时,可以在谱图中看见采集到得数据基线不稳,背景噪声大.仪器的灵敏度下降,色谱峰难看.1.5 载气的除杂即使再纯的载气也会有一定的杂质,这些杂质包括氧气,水分和烃类杂质.这些杂质可以通过在载气进入色谱柱前安装载气过滤器来除杂.载气过滤气也叫净化器,是提高载气纯度的装置,其主要成份有活性炭(除去烃类化合物),硅胶(载气中的水分),分子筛(载气中的水分)和105催化剂等.载气过滤气一般都会有使用寿命,使用过一段时间后其功效将会降低,需要及时更换或再生.2.流速2.1 流速的作用载气的流速也是影响色谱分离和定性分析的重要操作参数之一.在气相色谱上,定性主要是依靠目标化合物和标准品的保留时间的对比来判定的,而载气流速恰恰是恒定保留时间的关键因子.当载气流速不稳时必将导致保留时间的偏移,给定性造成困难.气相色谱质谱法是利用不同物质在固定相和流动相分配系数的差异,使不同化合物从色谱柱流出的时间不同,以达到分离的目的.2.2 流速的控制传统的载气稳定是依靠减压阀,稳压阀,稳流阀来控制.商业化载气稳定主要是通过数字压力流速控制(DPFC)也称电子气路控制(EPC);将气路测量控制部件集成至一个整体气路控制模块中,模块上的传感器可根据周边环境气压及室温变化自动进行补偿并校准个气路压力流量分流比及色谱柱线速度等参数,从而对这些参数的数字化调节和程序化控制.问题 1.气源2.其他气体作用3.气体的除杂4.流速的控制。
