MIC基础知识简介

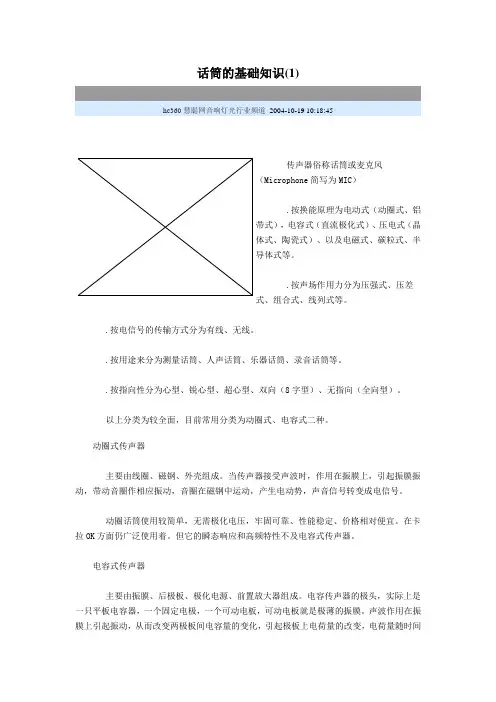

话筒的基础知识(1)
话筒的基础知识(1)hc360慧聪网音响灯光行业频道 2004-10-19 10:18:45传声器俗称话筒或麦克风（Microphone 简写为MIC ）.按换能原理为电动式（动圈式、铝带式），电容式（直流极化式）、压电式（晶体式、陶瓷式）、以及电磁式、碳粒式、半导体式等。
.按声场作用力分为压强式、压差式、组合式、线列式等。
.按电信号的传输方式分为有线、无线。
.按用途来分为测量话筒、人声话筒、乐器话筒、录音话筒等。
.按指向性分为心型、锐心型、超心型、双向（8字型）、无指向（全向型）。
以上分类为较全面，目前常用分类为动圈式、电容式二种。
动圈式传声器主要由线圈、磁钢、外壳组成。
当传声器接受声波时，作用在振膜上，引起振膜振动，带动音圈作相应振动，音圈在磁钢中运动，产生电动势，声音信号转变成电信号。
动圈话筒使用较简单，无需极化电压，牢固可靠、性能稳定、价格相对便宜。
在卡拉OK 方面仍广泛使用着。
但它的瞬态响应和高频特性不及电容式传声器。
电容式传声器主要由振膜、后极板、极化电源、前置放大器组成。
电容传声器的极头，实际上是一只平板电容器，一个固定电极，一个可动电板，可动电板就是极薄的振膜。
声波作用在振膜上引起振动，从而改变两极板间电容量的变化，引起极板上电荷量的改变，电荷量随时间变化形成高变电流，流经电阻R上在两端产生压降，在经过放大器输出高变信号。
由于输出阻抗很高，不能直接输出，因此在传声器壳内装入一个前置放大器进行阻抗变换。
将高阻改变成低阻输出。
电容式传声器其实需要二组电源，一组为预放大器电源（约1.5V～3V）另一组是电容极头的极化电压（约48～52V）。
现在调音台一般都有幻像供电，利用传声器电缆内两根音频芯线作为直流电路的一根芯线，利用屏蔽层作为直流电路的另一根芯线，由调音台向电容传声器馈电，这样既不影响声音的正常传输，又节约了芯线。
所以称为幻像供电。
要提醒注意：当用动圈话筒时，调音台的幻像电源开关一定要关闭，否则话筒容易损坏。
最新1MIC 传声器基础知识简介
1M I C传声器基础知识简介传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式： S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：D RGS CC CMIC GFET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
药物敏感试验判断标准 mic
药物敏感试验判断标准 mic药物敏感性试验判断标准Mic是药物敏感性试验中常用的标准之一。
它代表着最小抑菌浓度（Minimum Inhibitory Concentration），即能抑制菌株生长的最低浓度。
药物敏感性试验是评估细菌、真菌或其他微生物对某种抗生素或抗真菌药物的敏感性的常用方法之一，用于指导临床上的抗感染治疗。
本文将详细介绍Mic的定义、测定方法以及其在药物治疗中的意义。
一、Mic的定义Mic是指药物在试验条件下能够抑制细菌生长的最低浓度。
在药物敏感性试验中，通常使用微量稀释法来测定Mic。
微量稀释法是一种常用的半定量方法，通过逐渐稀释药物溶液来确定能够抑制菌株生长的最小药物浓度。
Mic的值越小，意味着细菌对药物的敏感性越高。
二、Mic的测定方法1. 罗氏法（Broth dilution method）：将不同浓度的药物加入含有培养基的试管中，接种细菌，培养一定时间后观察细菌生长情况。
通过观察菌落的形成与否来确定Mic。
2. 珠光法（E-test）：将含有药物梯度的试纸片放置在含有细菌的琼脂平板上，培养一定时间后观察试纸片上的菌落生长与否。
根据试纸片上药物浓度梯度的一侧出现菌落的最后一个点，结合标尺上的数值，确定Mic。
3. 剂量杯法（Cup method）：将不同浓度的药物加入含有琼脂基质的杯中，接种细菌，培养一定时间后观察细菌生长情况。
通过观察药物浓度对细菌生长的抑制效果来确定Mic。
以上三种Mic测定方法各有优缺点，临床上根据具体情况选择合适的方法进行药物敏感性试验。
三、Mic的临床意义Mic值是临床上选择合适药物进行治疗的重要指标之一。
根据Mic值的不同，通常将药物分为以下几个分类：1. 敏感：当Mic值较低时，说明细菌对药物敏感，拟合适的治疗药物。
2. 中介：当Mic值介于敏感和耐药之间时，表示细菌对药物的敏感性较差，治疗时需慎重考虑。
3. 耐药：当Mic值较高时，说明细菌对药物耐药，该药物对细菌已失去或极低的抑菌作用，应避免使用。

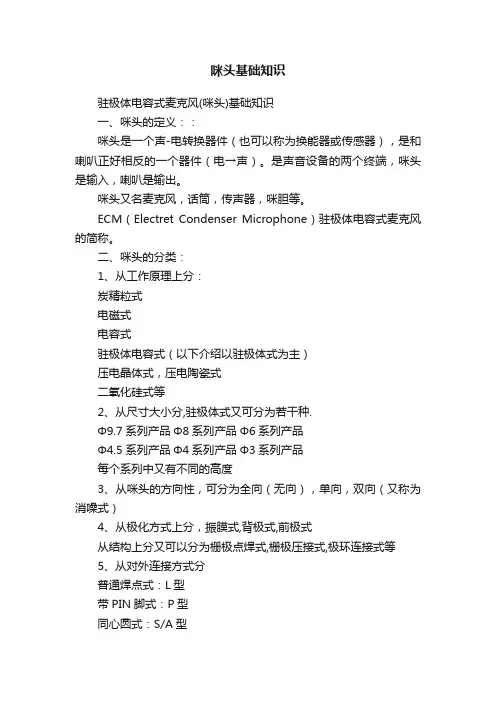

咪头基础知识
咪头基础知识驻极体电容式麦克风(咪头)基础知识一、咪头的定义：：咪头是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，咪头是输入，喇叭是输出。
咪头又名麦克风，话筒，传声器，咪胆等。
ECM（Electret Condenser Microphone）驻极体电容式麦克风的简称。
二、咪头的分类：1、从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2、从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3、从咪头的方向性，可分为全向（无向），单向，双向（又称为消噪式）4、从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S/A型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘网：保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2、外壳：整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟珑塑料薄膜（聚氯乙烯）粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
杜邦膜：FEP,PTFE,PFA,PET等，FEP是美国杜邦公司生产的一种特氟珑薄膜叫聚全氯乙丙烯，在驻极体传声器方面，主要用于电荷的存贮，因为内部有很多的势阱。
PPS膜：是一种不能存贮电荷的薄膜叫聚苯硫醚，在驻极体传声器方面，主要用于背极式和前极式的振动膜片。
4、垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
MIC基础知识介绍
传声器基础知识简介：一， 传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二， 传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三， 驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四， 、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五， 驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
MIC基础知识
阮宏飞
NeoMEMs
等效噪音电平( Equivalent noise level)
等效噪音电平又称内部噪声( self noise)。 麦克风的内部噪声在无声音讯号输入状态时可来自若干个方面 1.供给麦克风电源的电压波动(偏置电压)引起的电子噪音 2.内部材质电阻(热噪讯)， 3.外部射频发射器的干扰等。(手机） 等效噪音电平采用由国际电工协会(IEC)所定立的一种测试音 量的标准所标示的音量值， 以dB为单位。 高质量的麦克风，内部噪声通常在15dB A以下。 内部噪声也代表麦克风动态范围的下限。在音源音量较小时， 需要使用低噪声的麦克风，以免音频为噪声盖过。
频率响应frequency response
频率响应又称带宽(frequency range)，是指麦克风感应声波 频率的范围，并将声波能量忠实的转换为电子讯号的能力。麦克风 接受到不同频率声音时，输出信号会随着频率的变化而发生放大或 衰减。一般以频率响应曲线图标之。
阮宏飞
NeoMEMs
阮宏飞
NeoMEMs
阮宏飞
NeoMEMs
讯号噪音比( Signal-to-noise ratio, S/N)
讯号噪音比(讯噪比)是原始讯号和麦克风自身内部噪声强度 的比值，以dB为单位。 一般可以94 dB SPL减去内部噪声强度 ( A-weighted)来计算。讯噪比越高，音讯放大越干净。
阮宏飞
NeoMEMs
输出阻抗(Impedance)
阮宏飞
NeoMEMs
模拟麦克风输出信号波形
阮宏飞
数字麦克风输出脉冲信号
NeoMEMs
引脚
与传统麦克风的两只引脚结构不同，数字麦克风一般具 有4～5 只引脚，其功能分别为Vdd-电源输入、GND-地线、 CLK-时钟输入、DATA-数据输出、L/R-左右声道输出信号选择。 根据客户需求，也可将L/R 选择端采取内部连接而形成4 引 脚结构，也有的IC芯片厂家同时供应不同型号的L或R声道芯 片供客户选用。
MIC基础知识简介
传声器基础知识简介：(一)传声器的定义和分类：1.传声器是一个声-电转换器件(也可以称为换能器或传感器)，是和喇叭正好相反的一个器件(电→声).是声音设备的两个终端，传声器是输入，喇叭是输出.传声器又名麦克风，话筒，咪头，咪胆等.2.传声器的分类：(1)从工作原理上分：炭精粒式；电磁式；电容式；驻极体电容式(以下介绍以驻极体式为主)；压电晶体式，压电陶瓷式；二氧化硅式等(2)从尺寸大小分，驻极体式又可分为若干种.Φ9.7系列产品；Φ8系列产品；Φ6系列产品；Φ4.5系列产品Φ4系列产品，每个系列中又有不同的高度(3)从传声器的方向性：可分为全向，单向，双向(又称为消噪式)(4)从极化方式上分：振膜式，背极式，前极式从结构上分又可以分为栅极点焊式，栅极压接式，极环连接式等(5)从对外连接方式分：普通焊点式(L型)；带PIN脚式(P型)；同心圆式(S型)；(二)驻极体传声器简介1.驻极体电容传声器属电容传声器的一种。
由于内部采用了可储存电荷的驻极体材料（俗称永电体）作为振膜或背极，比早期的电容传声器少外加极化电源，体积可以做得很小；由于内置了场效应管，灵敏度可以做得很高。
2.驻极体电容传声器分类(1)按组合结构分为插件式和贴片式。
插件式驻极体电容传声器被认为是普通驻极体电容传声器，灵敏度可以做得比较高，但是抗高频干扰性能较差，多用于普通传声产品上;贴片式驻极体电容传声器是以贴片场效应管、元器件、双面屏蔽PCB板、镀金铜环等优质材料组合而成的，它适应了市场对驻极体电容传声器更小、更薄、抗高频干扰的要求。
在一些高性能的无线通讯设备上就采用9.7*5.0的贴片传声器，内置了高频滤波电路，较为复杂，但性能较好。
(2)按极化结构分为振模式和背极式。
振膜式的就是极化带电体是驻极体振膜本身；振膜式的材料成本比较低，易加工，灵敏度可以做得比较高。
普通电话机、玩具、声控多采用振膜式驻极体电容传声器。
背极式的极化带电体是涂敷在背极板上的驻极体膜层。
MIC基础知识简介
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式二氧化硅式等2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：D V SFET(场效应管)MIC的主要器件,起到阻抗变换或放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L ……①即电容的容量与介质的介电常数成正比，与两个极板的面积成正比，与两个极板之间的距离成反比。
MIC传声器基础知识
式中IdFET在Vsg等于零时的电流
RL为负载电阻
Vsd,即卩FET的S与D之间的电压降
Vs为标准工作电压
2，灵敏度：单位声压强下所能产生电压大小的能力。
单位：V/Pa或dBV/Pa有的公司使用是dBV/卩Ba
-40 dBV/Pa=-60dBV/卩Ba
Rl:负载电阻,它的大小决定灵敏度的高低.
Vs:工作电压,MIC提供工作电压
:co：隔直电容，信号输出端.
五，驻极体传声器的工作原理：
由静电学可知，对于平行板电容器，有如下的关系式：
C=£•S/Loooooo①
即电容的容量与介质的介电常数成正比，与两个极板的面积成正 比，与两个极板之间的距离成反比。
振膜：
是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个
金属薄圆环上，薄膜与金属环接触的一面镀有一层很薄的金属层，薄膜 可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振 动的极板。
4:垫片：
支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间， 从而改变电容量。
5:极板：
电容的另一个电极，并且连接到了FET的G极上。
6:极环：
连接极板与FET的G极，并且起到支撑作用。
7:腔体：
固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极 短路）。
8:PCB组件：
装有FET，电容等器件，同时也起到固定其它件的作用。
9:PIN:有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接
压电式
二氧化硅式等•
2，从尺寸大小分，驻极体式又可分为若干种•
①9.7系列产品 ①8系列产品①6系列产品
1MIC 传声器基础知识简介
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：D V SFET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
mic的内部结构,工作原理,以及相关指标的含义
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
mic的内部结构,工作原理,以及相关指标的含义
传声器基础知识简介：一，传声器的定义：：传声器是一个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的一个器件（电→声）。
是声音设备的两个终端，传声器是输入，喇叭是输出。
传声器又名麦克风，话筒，咪头，咪胆等.二，传声器的分类：1，从工作原理上分：炭精粒式动圈式驻极体式（以下介绍以驻极体式为主）压电式二氧化硅式等.2，从尺寸大小分,驻极体式又可分为若干种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品每个系列中又有不同的高度3，从传声器的方向性，可分为全向，单向，双向（又称为消噪式）4，从极化方式上分，振膜式,背极式,前极式从结构上分又可以分为栅极点焊式,栅极压接式,极环连接式等5，从对外连接方式分普通焊点式：L型带PIN脚式：P型同心圆式：S型三，驻极体传声器的结构以全向MIC,振膜式极环连接式为例1，防尘网：保护传声器，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2，外壳：整个传声器的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3，振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4 : 垫片：支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5: 极板：电容的另一个电极，并且连接到了FET的G极上。
6: 极环：连接极板与FET的G极，并且起到支撑作用。
7: 腔体：固定极板和极环，从而防止极板和极环对外壳短路（FET的S，G极短路）。
8: PCB组件：装有FET，电容等器件，同时也起到固定其它件的作用。
9: PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在一起,起连接另外前极式,,背极式在结构上也略有不同.四，、传声器的电原理图：FET(场效应管)MIC的主要器件,起到阻抗变换和放大的作用,C;是一个可以通过膜片震动而改变电容量的电容,声电转换的主要部件.C1,C2是为了防止射频干扰而设置的,可以分别对两个射频频段的干扰起到抑制作用.R L:负载电阻,它的大小决定灵敏度的高低.V S:工作电压,MIC提供工作电压:C O:隔直电容,信号输出端.五，驻极体传声器的工作原理：由静电学可知，对于平行板电容器，有如下的关系式：C=ε·S/L 。
MIC基础知识简介
MIC基础知识简介MIC基础知识简介⼀、传声器的定义：：传声器是⼀个声-电转换器件（也可以称为换能器或传感器），是和喇叭正好相反的⼀个器件（电→声）。
是声⾳设备的两个终端，传声器是输⼊，喇叭是输出。
传声器⼜名麦克风，话筒，咪头，咪胆等。
⼆、传声器的分类：1、从⼯作原理上分：炭精粒式电磁式电容式驻极体电容式（以下介绍以驻极体式为主）压电晶体式，压电陶瓷式⼆氧化硅式等2、从尺⼨⼤⼩分,驻极体式⼜可分为若⼲种.Φ9.7系列产品Φ8系列产品Φ6系列产品Φ4.5系列产品Φ4系列产品Φ3系列产品每个系列中⼜有不同的⾼度3、从传声器的⽅向性，可分为全向，单向，双向（⼜称为消噪式）4、从极化⽅式上分，振膜式,背极式,前极式从结构上分⼜可以分为栅极点焊式,栅极压接式,极环连接式等5、从对外连接⽅式分普通焊点式：L型带PIN脚式：P型同⼼圆式： S型三、驻极体传声器的结构以全向MIC,振膜式极环连接式为例1、防尘⽹：保护传声器，防⽌灰尘落到振膜上，防⽌外部物体刺破振膜，还有短时间的防⽔作⽤。
2、外壳：整个传声器的⽀撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作⽤。
3、振膜：是⼀个声-电转换的主要零件，是⼀个绷紧的特氟窿塑料薄膜粘在⼀个⾦属薄圆环上,薄膜与⾦属环接触的⼀⾯镀有⼀层很薄的⾦属层,薄膜可以充有电荷，也是组成⼀个可变电容的⼀个电极板，⽽且是可以振动的极板。
4、垫⽚：⽀撑电容两极板之间的距离，留有间隙，为振膜振动提供⼀个空间，从⽽改变电容量。
5、极板：电容的另⼀个电极，并且连接到了FET的G极上。
6、极环：连接极板与FET的G极，并且起到⽀撑作⽤。
7、腔体：固定极板和极环，从⽽防⽌极板和极环对外壳短路（FET的S，G极短路）。
8、PCB组件：装有FET，电容等器件，同时也起到固定其它件的作⽤。
9、PIN：有的传声器在PCB上带有PIN，可以通过PIN与其他PCB焊接在⼀起，起连接另外前极式，背极式在结构上也略有不同。
MIC传声器知识介绍
2. MIC的分类
本节说讲的 MIC分类实际是指传声器的分类。
从工作原理，可分为： 炭精粒式，动圈式，电容式，压电式，微机电（ MEMS）新型 MIC。
电容式传声器又分为：声频电容传声器，驻极体电容传声器。 （驻极体为手机中主要应用的传声器，以下章节主要讲述此种传声器）
从传声器的方向性，可分为： 全向，单向，双向（又称为消噪式）
2.1.3 动圈式传声器
电容式麦克风（ Condenser Microphone ） 并没有线圈及磁铁，靠着电容两片隔 板间距离的改变来产生电压变化。当声波进入麦克风，振动膜产生振动，因为基板 是固定的，使得振动膜和基板之间的距离会随着振动而改变，根据电容的特性 C=ε·S/L (S是隔板面积， L为隔板距离 )。当两块隔板距离发生变化时，电容值 C会 产生改变。再经由 C=Q/V (Q 为电量，在电容式麦克风中会维持一个定值 )可知，当 C 改变时，就会造成电压 V的改变。
全向麦克风的灵敏度在相同的距离下，在任何方向上相等。它的结构是 PCB上 全部密封，因此，声压只有从 MIC的音孔进入，因此是属于压强型传声器。 下面给出全向型麦克风的频响和极性图
全向型MIC极性图
