分立器件通用技术介绍
分立器件通用技术介绍
分离器件通用技术介绍图解半导体制程概论（3）第四章分立器件二极管的种类及其用法二极管是一种具有1个PN接合的2个端子的器件。
具有按照外加电压的方向，使电流流动或不流动的性质。
二极管的基本特性利用PN接合的少数载子的注入和扩散现象，只能一个方向（正向）上流通电流。
如果在PN接合二极管的N型半导体加上负压、在P型半导体加上正电压，就可使电流流通。
我们将该电流的流动方向叫做正向。
如果外加正、负压与上述反方向的电压，则几乎不会流通电流。
我们将该方向叫做反向。
如果提高PN接合二极管的反向电压，则电流在某个电压值会急剧增加。
我们将该电流叫做击穿电流。
此时的电压值对电流而言基本上为定值。
二极管的特性曲线和图形记号、结构下图表示二极管的特性曲线和图形记号、结构图。
二极管的特性曲线二极管的图形记号、结构二极管的种类和应用1）一般整流二极管二极管在一般的应用上，有利用电流只在一个方向上流通的功能的交流电压主的整流电路。
2)齐纳二极管（Zener Diode）利用PN接合二极管的反向击穿电压的即为齐纳二极管（恒定电压二极管）。
由于该电压对于电流来说基本上为定值，因此用于恒定电压调节器的基准电压源或浪涌电压（异常电压）吸收等用途。
3）其它二极管．进一步提高一般二极管的开关特性的高速恢复二极管（FRD）；．接合金属和半导体来替代PN接合的肖特基势垒二极管（Schottky barrier diode）；．变容二极管、混合二极管、夹在真性半导体的I层中的PIN二极管等高频用二极管。
二极管的封装1）单体在一个封装中装一个器件的类型，使用最多。
2）中心抽头用于一个封装内组装两个器件，且使用带有中心抽头的双绕线变压器的全波整流电路等。
3）串联指两个二极管在内部串联，用于半波倍电压整流电路等。
4）桥式连接如图所示，指装有四个二极管，用于将交流作全波整流时。
整流二极管的各种连接二极管的各种封装大电流整二极管的外观高速开关二极管可以改善二极管的反向恢复特性，实现高速开关的二极管。
半导体分立器件
半导体分立器件半导体分立器件是一类在电子电路中起关键作用的器件，它们具有独立的结构和功能，主要包括二极管、晶体管和场效应管等。
这些器件以半导体材料为基础，通过控制电流和电压的流动，实现电路的放大、开关和整流等功能。
本文将对半导体分立器件的原理和应用进行介绍。
首先，我们来了解一下半导体分立器件的基本原理。
在半导体材料中，通过控制材料的掺杂浓度和结构，可以调整其电导率。
二极管是最基本的半导体器件之一，它由正向偏置和反向偏置两种电压工作状态。
在正向偏置状态下，由于P型半导体的空穴和N型半导体的电子迁移，形成电流流动，实现电压降和信号整流。
而在反向偏置状态下，两种半导体间形成的带隙堵塞了电流流动，起到了阻止电流的作用。
晶体管是一种通过控制电流和电压的放大作用，实现信号放大的关键器件。
它由由P型半导体、N型半导体和掺杂荷载剂组成。
晶体管具有三个不同的端口：发射极（E）, 基极（B）和集电极（C）。
当以正向偏置方式工作时，基极电流控制集电极电流的放大。
晶体管在放大电路中起着很重要的作用，如放大音频信号和射频信号等。
场效应管是一种利用电场调控电流和电压，实现信号放大和开关控制的器件。
它主要由栅极、漏极和源极组成。
当栅极施加正向电压时，形成电场，调控漏极和源极之间电流的流动，实现信号放大。
而当栅极施加负向电压时，电场被消除，电流被阻断，实现信号开关。
半导体分立器件具有诸多优势，使得它们在电子电路中得到广泛应用。
首先，它们具有小型化、轻便、低功耗的特点，便于集成电路的制造和使用。
其次，半导体分立器件的可靠性和稳定性较高，具有长期稳定的性能。
此外，半导体分立器件的响应速度较快，功率损耗较小，适用于高频和高速应用场景。
半导体分立器件在许多领域中起到至关重要的作用。
首先，在通信和网络领域中，半导体分立器件被广泛应用于无线通信设备、卫星通信和光纤通信等系统中，实现信号处理和数据传输。
此外，它们还被应用于电源管理、传感器、医疗设备、汽车电子和家用电器等领域中。
安世半导体碳化硅分立器件介绍及高效应用
安世半导体碳化硅分立器件介绍及高效应用下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
本文下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Downloaded tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The documents can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!安世半导体碳化硅分立器件介绍及高效应用。
半导体器件 分立器件 、微波二极管和晶体管
半导体器件是一种能够控制和放大电流的电子器件，是现代电子技术的核心组成部分。
其中，分立器件、微波二极管和晶体管是半导体器件的重要代表。
本文将分别介绍这三种器件的特点、原理和应用。
一、分立器件1.概述分立器件是指独立存在、不与其他器件直接耦合的半导体器件，包括二极管、三极管、场效应晶体管等。
它们具有较高的工作频率和功率，广泛应用于通信、计算机、电源等领域。
2.二极管二极管是一种常见的分立器件，具有正向导通、反向截止的特性。
它主要用于整流、限流、稳压等电路中，是电子设备中不可或缺的元件。
3.三极管三极管是一种具有放大功能的分立器件，常用于放大、开关、调节信号等电路中。
它具有<状态|三种工作状态>：放大、饱和和截止，是电子技术中的重要组成部分。
二、微波二极管1.概述微波二极管是一种特殊的二极管，能够在较高频率下工作。
它具有快速开关速度、低损耗、稳定性好的特点，在微波通信、雷达、太赫兹技术等领域有广泛应用。
2.特点微波二极管具有低噪声、高增益、快速响应等特点，适用于高频信号的检测、调制和整形。
它是微波领域中不可或缺的器件之一。
3.原理微波二极管的工作原理主要涉及微波的电荷输运、电磁场的作用等，是电磁波和电子运动相互作用的产物。
三、晶体管1.概述晶体管是一种半导体器件，具有放大、开关、调节信号等功能。
它取代了真空管，是现代电子技术中的重要组成部分。
2.种类晶体管按结构可分为双极型和场效应型两大类，其中双极型晶体管常用于低频放大、中频放大等电路中，而场效应型晶体管主要用于高频放大、功率放大等领域。
3.应用晶体管广泛应用于电视、收音机、计算机、通信设备等各类电子产品中，在现代科技的发展中发挥着不可替代的作用。
结语半导体器件分立器件、微波二极管和晶体管是现代电子技术中的重要组成部分，它们在不同领域具有重要的应用价值。
随着科技的不断进步，半导体器件将会迎来更广阔的发展空间，为人类生活和工作带来更多的便利和创新。
《SiC材料半导体分立器件通用规范》
《SiC材料半导体分立器件通用规范》编制说明西安卫光科技有限公司2019.3.6《SiC材料半导体分立器件通用规范》编制说明一、任务来源依据陕西省技术质量监督局下达的“2018年第一批地方标准制修订项目计划的通知”（陕质监标函〔2018〕27号）进行该标准的编制，该项目编号为：2018-G015，标准名称：《SiC材料半导体分立器件通用规范》。
起草单位（项目承担单位）：西安卫光科技有限公司协作单位（项目参与单位）：中国航天科技集团有限公司第九院第七七一研究所主要起草人：王嘉蓉、安海华、刘建军、姜伟、井小斌二、制定标准的必要性和意义1、发展SiC器件的意义硅材料“统治”半导体器件已50多年，目前仍是最主要的半导体材料，但硅固有的物理属性，如带隙较窄、电子流动性和击穿电场较低等特点限制了其在高频高压、大功率器件方面的应用，尤其是结温200℃限制了Si器件在高温环境中的使用。
SiC材料的出现，对半导体功率器件是一个巨大的转机。
SiC材料不但击穿电场强度高、热稳定性好、同时还具有载流子饱和漂移速度高、热导率高等特点。
以SiC材料为基底的器件，导热性能是Si 材料的3倍以上；在相同反压下，SiC材料的击穿电场强度比Si高10倍以上，而内阻仅是Si材料的百分之一。
SiC器件工作温度可达600℃以上，远高于Si器件的150℃∽175℃。
基于以上优势，SiC材料制造的各种耐高温、高频、大功率器件被应用于Si器件难以胜任的邻域，如太阳能发电用、逆变装置、高电压输出DC/DC转换装置以及马达驱动逆变器装置等，在使用中SiC 器件与Si器件相比，开关损耗最大可消减50％，电源转换效率最大改善2％，同时开关频率还提高了2∽3倍。
这些性能的提高还可以减少或缩小外置部件，大幅度缩小装置的体积和重量。
虽然SiC器件成本高于Si器件，但SiC器件带来的系统性能提升，一方面开关损耗大幅度降低，从而大幅度提升系统效率；另一方面无开关损耗、散热性能好，减小周边器件数量或使用体积更小器件替代，同时线路得到优化，整体上缩小了系统尺寸。

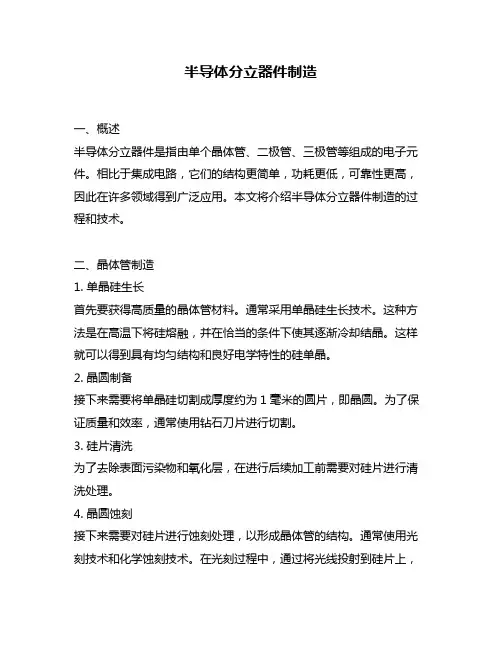

半导体分立器件制造
半导体分立器件制造一、概述半导体分立器件是指由单个晶体管、二极管、三极管等组成的电子元件。
相比于集成电路，它们的结构更简单，功耗更低，可靠性更高，因此在许多领域得到广泛应用。
本文将介绍半导体分立器件制造的过程和技术。
二、晶体管制造1. 单晶硅生长首先要获得高质量的晶体管材料。
通常采用单晶硅生长技术。
这种方法是在高温下将硅熔融，并在恰当的条件下使其逐渐冷却结晶。
这样就可以得到具有均匀结构和良好电学特性的硅单晶。
2. 晶圆制备接下来需要将单晶硅切割成厚度约为1毫米的圆片，即晶圆。
为了保证质量和效率，通常使用钻石刀片进行切割。
3. 硅片清洗为了去除表面污染物和氧化层，在进行后续加工前需要对硅片进行清洗处理。
4. 晶圆蚀刻接下来需要对硅片进行蚀刻处理，以形成晶体管的结构。
通常使用光刻技术和化学蚀刻技术。
在光刻过程中，通过将光线投射到硅片上，形成图案。
然后通过化学蚀刻将不需要的部分去除。
5. 接触制作接下来需要在晶圆上形成金属接触点，以便连接电路。
这一步通常使用金属蒸镀技术和光刻技术。
三、二极管制造1. 晶圆制备与晶体管类似，二极管的制造也需要从单晶硅开始。
首先要将单晶硅生长为大块晶体，并将其切割成厚度约为1毫米的圆片。
2. 硅片清洗清洗处理同样是必要的。
3. 硅片掺杂在进行后续加工前需要对硅片进行掺杂处理。
这个过程是通过向硅片中注入少量的其他元素来实现的。
这些元素会改变硅片的电学特性。
4. 蚀刻和金属沉积接下来需要对硅片进行蚀刻处理和金属沉积，以形成二极管结构。
四、三极管制造1. 晶圆制备与晶体管和二极管一样，三极管的制造也需要从单晶硅开始。
首先要将单晶硅生长为大块晶体，并将其切割成厚度约为1毫米的圆片。
2. 硅片清洗清洗处理同样是必要的。
3. 硅片掺杂在进行后续加工前需要对硅片进行掺杂处理。
这个过程是通过向硅片中注入少量的其他元素来实现的。
这些元素会改变硅片的电学特性。
4. 蚀刻和金属沉积接下来需要对硅片进行蚀刻处理和金属沉积，以形成三极管结构。
分立器件定义
分立器件定义
分立器件，又称为电子器件，是指电路中使用的独立元件，如电阻、电容、电感、二极管、三极管等。
这些元件在电路中各自起着不同的作用，如转换电压、过滤信号、放大电流等。
与集成电路不同，分立器件中的所有元件都是独立的，每个元件都需要手工焊接到电路板上。
虽然集成电路具有许多优点，如体积小、重量轻、可靠性高、一致性好等，但在某些特定应用中，分立器件仍然具有不可替代的作用。
例如，在高频信号处理和高电压应用中，分立器件可以更好地满足性能要求。
此外，由于分立器件的元件独立，因此可以通过不同的元件组合实现不同的电路功能，具有更大的灵活性。
然而，随着集成电路技术的发展，许多分立器件的功能已经被集成在一块芯片上。
因此，在许多应用中，人们更倾向于使用集成电路而不是分立器件。
总的来说，分立器件是一种重要的电子器件，尤其在特定应用中具有不可替代的作用。
虽然随着集成电路技术的发展，分立器件的应用受到了一定的限制，但在某些特定领域中，分立器件仍然是一种非常重要的电子器件。
分立器件基本知识简介和行业分析
单极性晶体管FET （场效应晶体管）
单向可控硅
双向可控硅
双向触发二极管
可编程单结晶体管
整流二极管
结型场效应管 JFET
稳压二极管
N channel JFET
开关二极管
P channel JFET
快速恢复二极管
绝缘栅场效应管 MOSFET
瞬态抑制二极管
N channel MOSFET
肖特基二极管
P channel MOSFET
TVS 的特性及主要参数： ①最大反向漏电流ID和额定反向关断电压VWM。 VWM 是TVS 最大连续工作的直流或脉冲电压，当这个反向电压加入TVS 的两极间时，它处于反向关断 状态，流过它的电流应小于或等于其最大反向漏电流 ID。 ②最小击穿电压VBR 和击穿电流IR VBR 是TVS 最小的雪崩电压。25℃时，在这个电压之前，TVS 是不导通的。当TVS 流过规定的1mA 电 流（IR）时，加入TVS 两极间的电压为其最小击穿电压VBR。 ③最大箝拉电压VC 和最大峰值脉冲电流IPP 当持续时间为20微秒的脉冲峰值电流IPP流过TVS 时，在其两极间出现的最大峰值电压为VC。它是串联 电阻上和因温度系数两者电压上升的组合。VC 、IPP反映 TVS 器件的浪涌抑制能力。VC 与VBR 之比称为箝 位因子，一般在1.2~1.4之间。 ④电容量C 电容量C 是TVS 雪崩结截面决定的、在特定的1MHZ频率下测得的。C 的大与TVS 的电流承受能力成正 比，C 过大将使信号衰减。因此，C 是数据接口电路选用TVS 的重要参数。 ⑤最大峰值脉冲功耗PM PM 是TVS 能承受的最大峰值脉冲耗散功率。在给定的最大箝位电压下，功耗PM 越大，其浪涌电流的承 受能力越大；在给定的功耗PM 下，箝位电压VC 越低，其浪涌电流的承受能力越大。另外，峰值脉冲功耗还 与脉冲波形、持续时间和环境温度有关。而且TVS 所能承受的瞬态脉冲是不重复的，器件规定的脉冲重复频 率（持续时间与间歇时间之比）为0.01%，如果电路内出现重复性脉冲，应考虑脉冲功率的“累积”，有可能 使TVS 损坏。
功率分立器件及其应用介绍
功率分立器件及其应用介绍1. 简介微电子工业兴起于20世纪50年代，至今已经经历了半个多世纪的快速发展，深刻改变了社会的面貌。
功率器件随着微电子工业的兴起和发展至今，已经产生了大量的器件种类，应用于各个行业和领域。
功率器件包括功率IC和功率分立器件功率IC主要包括一些转换器和驱动器，如AC-DC、DC-DC等；功率分立器件则主要包括功率MOSFET、功率BJT、功率Diode和IGBT 等半导体器件。
功率器件几乎用于所有的电子制造业，所应用的产品包括计算机领域的笔记本、PC、服务器、显示器以及各种外设；网络通信领域的手机、电话以及其它各种终端和局端设备；消费电子领域的传统黑白家电和各种数码产品；工业控制类中的工业PC、各类仪器仪表和各类控制设备等。
除了保证这些设备的正常运行以外，功率器件还能起到有效的节能作用。
由于电子产品的需求以及能效要求的不断提高，全球尤其是中国功率器件市场一直保持较快的发展速度。
本文主要介绍功率分立器件的一般特性参数、功率MOSFET、功率BJT和IGBT等功率分立器件的原理及其应用领域，并阐述功率分立器件在节能环保等方面的重要意义。
2. 功率分立器件的一般特性参数2.1 耐压、功耗的关系耐压特性是功率分立器件的主要特性之一，或者说是最重要的特性。
因为只有达到一定的耐压值，才能在电路中实现特定的功能；否则如果耐压值的裕量不足，则会引起电路失效。
一般而言，对功率分立器件的期望是耐压较高、功耗较低。
但是对于功率分立器件而言，耐压和功耗却是一对矛盾，即若要实现高耐压，则会引入较高的电阻，因此功耗较大；反之若要降低功耗，也会危及器件的耐压值。
2.2 动态参数功率分立器件的另一个重要特性就是其动态特性。
器件的动态参数主要是寄生电阻和寄生电容，在动态应用中，会引起充、放电过程，因此给电路带来一些限制，甚至有的电路中会将精确把握此动态过程作为电路设计的重点。
此外，动态的充、放电过程会引入额外的功耗，即动态功耗。
半导体分立器件
半导体分立器件半导体分立器件是现代电子技术中不可或缺的组成部分。
作为半导体器件的一类，它们通过对电子的控制和调节，实现了现代电子设备的功能。
本文将从半导体分立器件的定义、原理、种类和应用等方面进行探讨。
首先，我们来了解一下半导体分立器件的定义。
半导体分立器件是指在半导体材料上加工制造的，具有单一电子功能的器件。
和集成电路不同，分立器件是独立制造的，可以单独使用，也可以组成各种电路。
分立器件的制造工艺相对简单，成本也较低，因此在各种电子设备中得到广泛应用。
半导体分立器件的工作原理基于半导体材料中载流子的运动规律。
半导体材料中的电子和空穴是载流子，它们在外加电场的作用下发生运动。
利用半导体材料的P型和N型区域之间的结合面特性，可以使得载流子只能单向流动，从而实现器件的电流控制。
半导体分立器件根据其不同的工作特性和应用需求，可以分为多种不同的类型。
其中，最常见的有二极管、晶体管、场效应管和双极型晶体管等。
首先，二极管是一种最简单的半导体分立器件。
其结构由P型和N型半导体材料组成。
当二极管处于正向偏置时，电流可以流过二极管；而当二极管处于反向偏置时，电流则被阻挡。
二极管具有整流功能，在电子设备中广泛应用于电源、放大电路和信号检测电路等。
其次，晶体管是一种具有放大功能的半导体分立器件。
它由三个或更多的半导体材料组成。
晶体管的工作原理是基于控制电流，从而实现信号放大。
晶体管广泛应用于各种放大电路、开关电路和振荡电路等电子设备中。
另外，场效应管是一种基于电场控制电流的半导体分立器件。
场效应管分为MOSFET （金属-氧化物-半导体场效应晶体管）和JFET（结型场效应晶体管）两种类型。
场效应管具有低输入电流和高输入阻抗的特点，广泛应用于信号放大电路、振荡电路和开关电路中。
最后，双极型晶体管是一种具有放大和开关功能的半导体分立器件。
它由P型和N型材料制成，具有两个PN结。
双极型晶体管常用作信号放大器、开关器和振荡器等电子设备中的关键元件。
[ROHM]分立器件介绍资料(201512)
![[ROHM]分立器件介绍资料(201512)](https://img.taocdn.com/s3/m/161a31592b160b4e767fcf5f.png)
运用高水准的化合物半导体技术， 活跃于各种领域。
SiC功率元器件
高品质 高的车载销售比率
17%
实现高品质和稳定的供给。 在探索市场需求的同时研发产品， 不断补充大功率产品。
SiC-MOS SiC-SBD IGBT IPM・PM
【车载SiC】
※2
80%
※占有率(W/W数量)2014年实际业绩 ※1 WSTS调查数据 ※2 ROHM调查数据
何谓RASMID?
-传统封装
⑦Overcoat (Mold resin) Silicon die ③Wire
7
-RASMID结构
(Silicon die is exposed.)
Substrate
Passivation
⑥Cathode electrode ①Frame ⑥Anode electrode
功率器件
可提供广泛制品群的 各种功率器件
IPM
提供IPM (LSI+DIS) 的模块
通用品竞争力强化
导入高效率生产线
从2013年开始的3年间
100亿日元投资
小型化・薄型化
世界最小PKG
追求引领业界的 世界最小封装
SMR02 0201size SMD0402 0402size
Confidential
c 2015 ROHM Co.,Ltd. All Rights Reserved
无源元件
光学半导体
晶体管
【小信号Tr】
※1
电阻
(贴片)
※2
(MOSFET/双极性/数字)
半导体 激光
播放用
※2
【贴片R】
【 双波长LD 】 【 复印机用LD 】
iec60747-1-2010半导体器件分立器件和集成电路
iec60747-1-2010半导体器件分立器件和集成电路IEC60747-1-2010半导体器件分为分立器件和集成电路两类。
本文将对这两类半导体器件进行详细介绍。
分立器件是指由单个晶体管、双极性晶体管、场效应晶体管、双向晶闸管、整流二极管、变容二极管、光电二极管、太阳能电流等组成的独立元件。
与集成电路相比，分立器件具有结构简单、制造成本低以及容量可调节等优点。
常见的分立器件有三极管、场效应晶体管和二极管等。
三极管是最常用的分立器件之一，它由一个PN结和两个PN结之间的N层组成，起放大电流作用。
场效应晶体管则是由一个控制栅极和一个源极与漏极之间的结构组成，以电场效应控制电流。
二极管也是常见的分立器件，它由一个P型半导体和一个N型半导体组成，用于电流的整流和限制。
集成电路是将多个晶体管、电容器和电阻等离散元件封装在一个半导体材料上，并互相连接起来形成一个整体。
与分立器件相比，集成电路具有尺寸小、功耗低和可靠性高等优点。
根据集成度的不同，集成电路分为小规模集成电路（SSI）、中等规模集成电路（MSI）、大规模集成电路（LSI）和超大规模集成电路（VLSI）等。
小规模集成电路能够实现简单的逻辑功能，而大规模集成电路则可以实现更复杂的功能和性能。
集成电路在现代电子产品中起到非常重要的作用，如计算机、手机和家用电器等，都离不开集成电路技术的应用。
总结起来，IEC60747-1-2010标准对半导体器件进行了分类，分立器件和集成电路都是半导体器件的重要组成部分。
分立器件具有结构简单、制造成本低的优点，常见的分立器件有三极管、场效应晶体管和二极管等；而集成电路具有尺寸小、功耗低和可靠性高等优点，根据集成度的不同又可以分为不同规模的集成电路。
这两类半导体器件在电子产品中发挥着重要作用，推动着电子技术的不断发展。
半导体分立器件 主要参数
半导体分立器件主要参数
半导体分立器件是一种在电路中独立使用的电子器件，主要包括二极管、晶体管、场效应管（FET）、双极性晶体管（BJT）、光电二极管等。
这些器件有许多主要参数，下面我将从多个角度来详细介绍这些参数。
1. 电压参数，包括正向导通压降、反向击穿电压等。
正向导通压降是指在正向工作状态下，器件导通时的电压降，反向击穿电压则是指在反向工作状态下，器件发生击穿时的电压值。
2. 电流参数，包括最大正向电流、最大反向电流等。
最大正向电流是指器件在正向工作状态下能够承受的最大电流值，最大反向电流是指在反向工作状态下器件能够承受的最大电流值。
3. 频率参数，包括最高工作频率等。
最高工作频率是指器件能够正常工作的最高频率，这对于高频电路设计非常重要。
4. 功率参数，包括最大耗散功率、最大耐压等。
最大耗散功率是指器件能够承受的最大功率，最大耐压是指器件能够承受的最大电压。
5. 噪声参数，包括噪声系数、噪声指数等。
噪声参数对于一些对信号质量要求较高的应用非常重要。
6. 温度参数，包括工作温度范围、温度特性等。
工作温度范围是指器件能够正常工作的温度范围，温度特性则是指器件在不同温度下的性能变化情况。
以上是半导体分立器件的一些主要参数，这些参数对于选择合适的器件、设计电路以及保证电路稳定可靠都非常重要。
希望以上回答能够满足你的要求。
分立器件资料
一，结构&特点1.IGBT历史平面栅极，2.过流限制分立IGBT有能力达到的设备额定电流的几倍；V系列的特点是高短路耐受，适合的应用，如逆变器。
高速系列和高速系列特点是低开关损耗和低饱和电压，适用于诸如上电、焊接等机械设备的应用。
但是，650V系列高速W系列，短路耐受性不能保证3.RoHS外部满足，内部含铅4.命名规则二．技术术语和特性三．使用分立器件的注意事项1．保护电路设计----见五2. 驱动设计—见七3. 散热器设计----见九4. 并联—见四5. IGBT测试程序6.静特性和门极保护四．典型故障及故障排除1.G和E开路，主回路线电压变化2.Vge不足导致IGBT导通3.二极管短脉冲反向恢复4.IGBT并联震荡5.短路保护五．过压保护1.过压的原因及抑制2.缓冲电路的特点和类型3.放电抑制RCD缓冲电路的设计六．损耗计算1.功率损耗类型IGBT损耗（导通损耗；开关损耗（开通损耗；关断损耗）），二极管损耗（导通损耗；开关损耗）2.直流斩波电路功率损耗计算七．IGBT驱动和主要特点1.设置开通+Vge2.设置关断-Vge3.选择Rg4.矫正开通dv/dt5.驱动电流6.设置死区时间7驱动电路举例8.驱动电路设置和实际执行光耦噪声强度；布线之间的驱动电路和IGBT；门极过压保护八．静电防护1.预防IGBT的静电击穿（措施）防静电操作台，手环，手套2.如何从静电身上卸静电九．热设计1.散热概念2.计算结温热方程计算；瞬态热阻特性；十．安装及力矩1.焊接；2.通孔端子的加工与安装3.清洗4.安装到散热器十一.存储及运输。
分立器件 hv-h3trb jedec标准
《分立器件HV-H3TRB》及 JEDEC 标准分立器件HV-H3TRB是一种具有高电压和高温特性的分立器件，常用于电力电子领域。
它能够承受高压和高温环境下的工作，具有较高的可靠性和稳定性。
而JEDEC标准是制定和管理半导体技术标准的组织，其标准对于半导体行业具有重要的指导和规范作用。
在本文中，我们将从分立器件HV-H3TRB的基本原理和应用场景出发，深入探讨JEDEC标准对分立器件的规范，并结合个人观点对这一主题进行全面解读。
一、分立器件HV-H3TRB的基本原理和应用场景1.分立器件HV-H3TRB的基本原理分立器件是指功能单一的器件，如二极管、晶体管等，不同于集成电路。
HV-H3TRB的“HV”代表“高压”，而“H3TRB”则代表其具体的型号和规格。
这种器件常用于高电压、大电流的场合，具有耐受高压和高温的特性。
2.分立器件HV-H3TRB的应用场景分立器件HV-H3TRB常被应用于电力电子领域，如变频器、逆变器、电力传输等系统中。
由于其能够承受高压和高温环境下的工作，因此在高性能电力电子设备中得到广泛应用。
二、JEDEC标准对分立器件的规范1.JEDEC标准的作用和意义JEDEC是一家致力于制定和管理半导体技术标准的组织，旨在提高半导体行业产品的质量、可靠性和一致性。
其标准涵盖了半导体器件的封装、材料、测试方法等方面，对于行业内的生产和应用具有重要的指导作用。
2.JEDEC标准对分立器件HV-H3TRB的规范JEDEC标准对分立器件HV-H3TRB的规范主要包括其封装、环境适应能力、电气特性等方面。
这些规范旨在保证器件在各种工作环境下都能够稳定可靠地工作，从而满足用户的需求。
三、个人观点和理解在我看来，分立器件HV-H3TRB作为一种高压高温器件，具有很高的可靠性和稳定性，对于电力电子设备的可靠性和性能至关重要。
而JEDEC标准的制定和实施，则可以保证这类器件在生产和应用中都能够达到一定的质量和一致性要求，为行业的发展提供了重要的支撑。
射频氮化镓分立器件__概述说明以及解释
射频氮化镓分立器件概述说明以及解释1. 引言1.1 概述射频氮化镓分立器件是一类在射频领域中应用广泛的电子元件，它由氮化镓材料制成，具有出色的高频性能和优异的功耗特性。
这些分立器件可以单独使用或与其他器件结合，用于各种通信和雷达系统中。
本文将对射频氮化镓分立器件进行概述并详细解释其原理、优势、种类和应用领域。
1.2 文章结构本文共分为五个部分：引言、射频氮化镓分立器件、氮化镓材料的特性和制备方法、射频氮化镓分立器件的种类和应用领域以及结论与展望。
在引言部分，我们将简要介绍文章的主题和组织结构。
1.3 目的本文旨在深入探讨射频氮化镓分立器件这一重要主题，并提供相关领域的研究人员和工程师们基本了解该技术背景以及其关键应用。
通过本文内容，读者将能够理解射频氮化镓分立器件的原理、制备方法以及其在通信等领域的应用案例，同时也将对该领域的发展趋势有一定的了解。
2. 射频氮化镓分立器件2.1 简介射频氮化镓分立器件是一种关键的无线通信元件，广泛用于各种无线通信系统中。
这些分立器件包括射频功率放大器、开关、混频器和控制电路等，它们在无线通信中起着至关重要的作用。
由于氮化镓具有优异的特性，如高电子迁移率、高可靠性和较高的工作温度范围，因此射频氮化镓分立器件在无线通信领域中被广泛采用。
2.2 分立器件的原理和作用射频氮化镓分立器件基于半导体技术与微纳加工技术相结合，通过设计和制造出小型化、高效率、低功耗的器件来满足无线通信系统对高速数据传输和广带应用的需求。
其中，射频功率放大器负责将输入的弱信号放大为更强大的输出信号；开关则负责控制输入信号的流向，并实现快速切换；混频器则能够将两个不同频率的信号进行合并或相互转换；控制电路则起到调节和监控这些分立器件工作状态的作用。
2.3 射频氮化镓分立器件的优势相比于其他材料制造的器件，射频氮化镓分立器件具有一系列明显的优势。
首先，射频氮化镓分立器件具有较高的电子迁移率，使其在高频场合下能够更好地传递信号。
功率分立器件
功率分立器件功率分立器件是片上功率组件，用于提供分立处理功率的能力。
根据应用，功率分立器件可分为功率放大器分立器件、功率模块分立器件、功率存储器分立器件和功率控制器分立器件。
这些功率分立器件分为两部分，由端接和芯片组成：端接：端接是处理控制信号的一部分，一般将其视为外部控制系统的参考点，在这里，可以检测整个处理器的输入电压，输出电压，电流等参数，以及控制信号的传输，例如控制信号的压缩，控制信号的扩大和调制等。
芯片：芯片部分集成了专门的处理器，用于实现功率和控制功能。
芯片以硅、低K或硅电容作为核心元件，具有放大、比较、混频、脉冲比率调节和锁相环等特性，可以实现对功率信号、电流和执行体系的控制。
功率分立器件可应用在多种类型的行业，因其窄带性能，低噪声，可调性能，低功耗，高稳定性等优势，被广泛运用在汽车、消费类电子、智能家电、通信、工业控制等行业的电源系统。
一、汽车行业：在汽车行业里，功率分立器件被广泛应用在汽车起动机系统、燃油电磁控制、燃油喷射控制、座椅加热系统以及电子限速器等，以提高汽车使用效果和驾驶安全性。
二、消费类电子：功率分立器件可大大降低电源的耗电量，同时提高电源的效率，因此应用于手机、电脑等各类消费类电子产品中，大大提高其运行效率，多智能化度和使用安全性。
三、智能家电：功率分立器件也可用于家用空调、洗衣机、电视、电冰箱、微波炉等智能家电中，提高智能家电的安全性，同时可以降低耗电量，延长使用寿命。
四、通信行业：功率分立器件也可用于各类通信应用中，可实现一系列功能，包括电路中断、电压监测、故障恢复、位置定位和状态检测等，以降低故障率，提高可靠性和安全性。
五、工业控制：功率分立器件也可用于工厂自动化装置中，可实现模块控制及故障检测等，以提高工厂的生产效率，节约能源，改善生产环境和用户体验。
随着技术的发展，功率分立器件的应用将发展得更加广泛，未来可将功率分立器件用于智能汽车、太阳能电池板和船舶等新兴行业来提供更高的可靠性和安全性能，以及更低的耗电量更高的效率，推动新兴行业的发展，创造价值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空能量等级和传导带等级的能量的差（称为电子亲和力）是利用金属和半导体的不同，根据和PN接合不同的原理，通过改变外加电压的方向来控制电流开合的。它和利用少数载子扩散电流的PN接合不同，主要是利用多数载子的漂移电流，因此可以实现高速开关。肖特基势垒二极管和PN接合二极管相比反向电流较大，因此在高压下使用时容易发生热故障，使用时要非常小心。
变容二极管的图形记号、结构图
（2）PIN二极管
二极管的特性曲线和图形记号、结构
下图表示二极管的特性曲线和图形记号、结构图。
二极管的特性曲线
二极管的图形记号、结构
二极管的种类和应用
1）一般整流二极管
二极管在一般的应用上，有利用电流只在一个方向上流通的功能的交流电压主的整流电路。
2)齐纳二极管（Zener Diode）
利用PN接合二极管的反向击穿电压的即为齐纳二极管（恒定电压二极管）。由于该电压对于电流来说基本上为定值，因此用于恒定电压调节器的基准电压源或浪涌电压（异常电压）吸收等用途。
3）其它二极管
．进一步提高一般二极管的开关特性的高速恢复二极管（FRD）；
．接合金属和半导体来替代PN接合的肖特基势垒二极管（Schottky barrier diode）；
．变容二极管、混合二极管、夹在真性半导体的I层中的PIN二极管等高频用二极管。
二极管的封装
1）单体
在一个封装中装一个器件的类型，使用最多。
特征
PN接合二极管由于利用了少数载子，因此导电调制效果虽然可以降低正向电压，但少数载子所带有的反向恢复特性会阻碍高速切换。FRD和HED虽然都是PN接合二极管的一咱，但是将白金等重金属加入Si单结晶中，增加电子和空穴的再结合中心，能迅速消灭关断后的少数载子。同时，肖特基势垒二极管主要是由多数载子在运动，因此不会出现反向恢复特性。因此，运行也更快速。
2）高效二极管（HED：High Efficiency Diode）
高效二极管比上述FRD速度更快，损失更低（正向电压较低），因此它使用外延晶圆，在利用导电调制效果（参考PIN二极管）来降低正向电阻的同时，通过追加重金属扩散，能在不损坏正向特性的情况下，提高反向恢复特性。HED用于比FRD更为高速的开关电路。
反向恢复电流波形
种类
1）高速恢复二极管（FRD：Fast Recovery Diode）
高速恢复二极管在结构上和一般整流二极管基本相同，但它是一种有白金、金等掺杂物质扩散在Si结晶中，增加了电子和空穴的再结合中心，关闭后少数载子会立刻被消灭的二极管。因此可以提高二极管的反向恢复特性（反向恢复时间：trr），实现高速动作。
肖特基势叠二极管的通电状态和记号
肖特基势叠二极管的阻止状态
封装
稳压二极管（齐纳二极管）
这是利用了PN接合的反向特性的二极管。用于基准电压源和浪涌电压的吸收。
结构、动作
如果将PN接合二极管的反向电压逐渐提升的话，PN接合部的电场会升高，某个电压点会产生较大的电流。齐纳二极管（也叫稳压二极管）正是积极利用了这种电压电流特性。这种电流开始急剧流动的现象就是由齐纳击穿，或者雪崩击穿引起的。齐纳击穿是由隧道效应引起的，由于强大的电场将束缚电子拉离了接合，成为自由电子，并形成了电流，因此该电压会保持负的温度系数。而所谓雪崩击穿，是空乏层的电场中被加速的电子、或者空穴的高能量赋予了束缚电子以能量，而成为自由电子的现象，这种新的电子也被加速，并让其他束缚电子成为自由电子的现象重复的结果，就是形成了较大的电流，该电压会保持正的温度系数。大约6V以下主要是齐纳击穿，而6V以上则主要是由雪崩击穿引起的。因此，大约在5V时温度系数为零。
反向恢复特性
PN接合二极管在正向电流的状态下突然施加反向电压的话，应付以在瞬间有较大的反向电流流通。这是因为从PN接合注入的少数载子反向移动，而该电流将流通直到少数载子流出或消灭为止。高速开关二极管用于缩短反向电流变为零为止的时间（反向恢复时间：trr）、改善反向电流波形的平滑性。
外加反向恢复电压时的少数载子的动作
3）穿透二极管；
4）雪崩二极管；
5）甘恩二极管；
6）阶跃恢复二极管。
（1）变容二极管
给二极管外加反向电压时产生的空乏区域，其电荷以空间性分离，因此其发挥如同电容器的作用。当外加在二极管上的电压（反向）增加的话，则空乏层的宽度随之扩大，正如电容器的2片电极之间的间隔变宽那样，因此二极管的容量不断变小。利用这种特性，用于调谐器等同步电路、调谐电路等。
分离器件通用技术介绍
图解半导体制程概论（3）
第四章分立器件
二极管的种类及其用法
二极管是一种具有1个PN接合的2个端子的器件。具有按照外加电压的方向，使电流流动或不流动的性质。
二极管的基本特性
利用PN接合的少数载子的注入和扩散现象，只能一个方向（正向）上流通电流。如果在PN接合二极管的N型半导体加上负压、在P型半导体加上正电压，就可使电流流通。我们将该电流的流动方向叫做正向。如果外加正、负压与上述反方向的电压，则几乎不会流通电流。我们将该方向叫做反向。如果提高PN接合二极管的反向电压，则电流在某个电压值会急剧增加。我们将该电流叫做击穿电流。此时的电压值对电流而言基本上为定值。
齐纳（稳压）二极管的图形记号、结构
准电压源或汽车的电源线、电话线的浪涌电压（异常高压脉冲电压）的吸收，或者连接在计算机等的连接器上，来保护连接连接器时产生的ESD（静电压破坏）等。
高频二极管
高频波用的二极管也分成如下各种类型
1）变容二极管；
2）PIN二极管；
2）中心抽头
用于一个封装内组装两个器件，且使用带有中心抽头的双绕线变压器的全波整流电路等。
3）串联
指两个二极管在内部串联，用于半波倍电压整流电路等。
4）桥式连接
如图所示，指装有四个二极管，用于将交流作全波整流时。
整流二极管的各种连接
二极管的各种封装
大电流整二极管的外观
高速开关二极管
可以改善二极管的反向恢复特性，实现高速开关的二极管。用于在较高开关频率下动作的反相器、开关整流器的还流二极管、整流二极管。同时正向损失也可降低。
