图谱文字说明第一部分金相图谱一.铁碳合金平衡组织图1 名称铁素体( 工业纯铁退火)组织铁素体说明等轴多边形晶粒为铁素体,黑色线条为晶界图2 名称奥氏体(T8钢950℃加热)组织奥氏体说明白色多边形晶粒为奥氏体,黑色线条为晶界。

高温下部分晶粒已合并长大,形成了混合晶粒图3 名称渗碳体(从珠光体中电化学分离出来的滲碳体片)组织渗碳体片说明从珠光体中分离出来的渗碳体片,其形状是不规则的,一侧鸡冠似的形状,某些部位有孔图4 名称亚共析钢组织( 20钢退火)组织铁素体+珠光体说明白色块状为铁素体,因放大倍数低,层状结构未能显示出来,珠光体呈黑色块图5 名称亚共析钢组织( 45钢退火)组织铁素体+珠光体说明白色块状为铁素体,黑色块状为珠光体图6 名称亚共析钢组织( 60钢退火)组织铁素体+珠光体说明白色网状分布的为铁素体,珠光体呈黑色块状图7 名称共析钢组织(T8钢退火)组织层状珠光体说明层状珠光体是铁素体和滲碳体的层状组织,因放大倍数较低,且分辨率小于滲碳体层片厚度,故只能看到白色基体的铁素体和黑色线条的滲碳体图8 名称共析钢电镜组织(T8钢退火)组织层状珠光体说明深灰色基体为铁素体,白色条状为滲碳体图9 名称过共析钢组织(T12钢完全退火)组织层状珠光体+二次滲碳体说明基体为层状珠光体,晶界上的白色网络为二次滲碳体图10 名称亚共晶白口铸铁铸态组织组织珠光体+变态莱氏体+二次滲碳体说明变态莱氏体呈黑白相间的基体,大黑块为珠光体,大黑块珠光体外围的白色滲碳体为二次滲碳体图11 名称共晶白口铸铁铸态组织组织变态莱氏体说明变态莱氏体中白色基体为滲碳体(共晶滲碳体和二次滲碳体),黑色圆状及条状为珠光体图12 名称过共晶口铸铁铸态组织组织一次滲碳体+变态莱氏体说明基体为黑白相间分布的变态莱氏体,白色条状为一次滲碳体二.钢经热处理后组织图13 名称索氏体(T8钢正火)组织索氏体说明索氏体是细珠光体,其层状结构只有在高倍金相显微镜下才可分辩图14 名称索氏体电镜形貌(T8钢正火)组织索氏体说明浅灰色基体为铁素体,白色条状为滲碳体图15 名称托氏体(45钢860℃油淬,试样心部)组织托氏体+马氏体说明托氏体是极细珠光体,在光学金相显微镜下呈黑色团絮状。

显微组织金相图谱[整理]

显微组织金相图谱[整理]

1.铁素体组织金相图(工业纯铁)
2.奥氏体组织金相图
3.渗碳体组织﹙过共晶白口铁组织金相图﹚
4.共析钢组织金相图
5.三次渗碳体金相图
6.共晶白口铁组织金相图
7.低碳板条状马氏体组织金相图﹙低倍图﹚
8.低碳板条状马氏体组织金相图﹙高倍图﹚
9.高碳针片状马氏体组织金相图
10.Fe--Fe3C相图
11.亚共析钢组织金相图
12.过共析钢组织金相图
13.亚共晶体白口铁组织金相图
14.上贝氏体组织金相图
15.下贝氏体组织金相图
16.珠光体金相图
17.莱氏体金相图
18.回火索氏体组织金相图
19.回火屈氏体组织金相图
20.回火马氏体组织金相图。

钢铁彩色金相图谱

钢铁彩色金相图谱

1.铁素体组织金相图(工业纯铁)2.奥氏体组织金相图3.渗碳体组织金相图(过共晶白口铁组织金相图)4.共析钢组织金相图5.三次渗碳体金相图6.共晶白口铁组织金相图7.低碳板条状马氏体组织金相图(低倍图)8.低碳板条状马氏体组织金相图(高倍图)9.高碳针片状马氏体组织金相图10.Fe - Fe3C 相图11.亚共析钢组织金相图12.过共析钢组织金相图13.亚共晶白口铁组织金相图14.上贝氏体组织金相图15.下贝氏体组织金相图16.珠光体金相图17.莱氏体金相图18.回火索氏体组织金相图19.回火屈氏体组织金相图20.回火马氏体组织金相图21. 铁碳合金的成分组织性能关系22. 典型铁碳合金结晶过程23.W18Cr4V铸造组织(130×)24.W18Cr4V锻造组织(210×)25.W18Cr4V球化退火组织(420×)26.W18Cr4V淬火组织(300×)27.W18Cr4V淬火回火组织(105×)28.W18Cr4V淬火回火组织(420×)29.W18Cr4V过烧组织(420×)30.20钢渗碳缓冷组织(化染)(580×)31.共析钢球化退火组织(化染)(700×)32.T10钢球化退火组织(化染)(580×)33.GCr15钢(320摄氏度)等温淬火组织(210×)34.1Cr18N9Ti固溶处理组织(化染)(580×)35.1Cr13供货状态组织(化染)(580×)36.高锰钢铸造组织(化染)(52×)37.高锰钢水韧淬火组织(化染)(52×)38.高锰钢水韧淬火回火组织(化染)(105×)39.20CrMnTi钢渗碳层组织(化染)(320×)40.38CrMoAl钢氮化组织(化染)(66×)41.38CrMoAl气体渗氮层组织(化染)(650×)42.20CrMnTi碳氮共渗层组织44.20Cr2Ni4A钢高温碳氮共渗淬火组织(52×)46.ZL102合金铸造组织(化染)(55×)47.铝镁合金铸造组织(化染)(105×)48.铝铜合金铸造组织(化染)(210×)49.纯铜组织(电解+偏振光)(100×)50.黄铜退火组织(化染)(25×)51.62Cu-37Zn-Sn海军黄铜铸造组织(化染)(600×)52.锡青铜铸造组织(真空镀膜)(53×)53.铅基轴承合金组织(65×)54.锡基轴承合金组织(52×)55.硅黄铜铸造组织(化染)(50×)56.铅黄铜退火组织(化染)(70×)57.锰黄铜铸造组织(化染)(25×)58.锡磷青铜(5%Sn)冷模铸造组织(化染)(150×)。

铁素体组织金相图

铁素体组织金相图

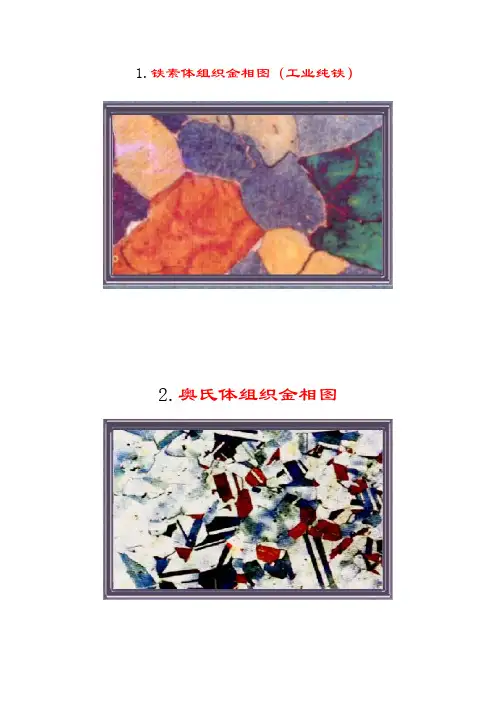

铁素体组织金相图(工业纯铁)工业纯铁在室温时含碳量非常低,其退火组织由铁素体和极少量的三次渗碳体所组成。

本金相图是工业纯铁的退火组织,由多边形状的铁素体和细小颗粒状的三次渗碳体所组成,铁素体晶粒因位相不同而呈现出不同的颜色。

共析钢组织金相图共析钢的含碳量理论上为0.7﹪,而在实践中一般含碳量在0.74﹪~0.84﹪之间,其退火组织是珠光体,由铁素体和渗碳体层片相间所组成。

本金相图是T8钢的退火组织,图中铁素体呈黑色片层状组织,渗碳体呈灰白色片层状组织。

亚共析钢组织金相图亚共析钢的含碳量在0.02﹪~0.77﹪之间,其退火组织由铁素体和珠光体所组成。

本金相图是35钢的退火组织,图中铁素体呈灰白色块状组织,珠光体呈片层状组织。

过共析钢组织金相图过共析钢的含碳量在0.8﹪~2.11﹪之间,其室温组织由二次网状渗碳体和珠光体所组成。

本金相图是T12钢的退火组织,图中的渗碳体呈白色网状组织,珠光体呈片层状组织。

共晶白口铁组织金相图共晶白口铸铁的含碳量为4.3﹪,其室温时的铸造组织是低温莱氏体,由珠光体和渗碳体所组成。

在本金相图中的珠光体呈绿色组织,渗碳体呈黄色组织。

亚共晶白口铁组织金相图亚共晶白口铸铁的含碳量在2.11﹪~4.3﹪之间,其室温时的铸造组织由珠光体、二次网状渗碳体和莱氏体所组成。

本金相图是含碳量为3﹪的亚共晶白口铸铁的铸造组织,图中珠光体呈蓝色组织,莱氏体呈红黄色组织。

过共晶白口铁组织金相图过共晶白口铸铁的含碳量在4.3﹪~6.69﹪之间,其室温时的铸造组织由板条状一次渗碳和低温莱氏体所组成。

本金相图是含碳量为5.6﹪的过共晶白口铸铁的铸造组织,图中一次渗碳呈板条状黄色组织,低温莱氏体由呈绿色的珠光体组织和呈棕黄色的渗碳体组织组成。

钢铁材料人必须知道的15种金相组织

钢铁材料人必须知道的15种金相组织

钢铁材料人必须知道的15种金相组织先回忆一下铁碳合金相图↓↓奥氏体定义:碳与合金元素溶解在γ-Fe中的固溶体,仍保持γ-Fe的面心立方晶格特征:奥氏体是一般钢在高温下的组织,其存在有一定的温度和成分范围。

有些淬火钢能使部分奥氏体保留到室温,这种奥氏体称残留奥氏体。

奥氏体一般由等轴状的多边形晶粒组成,晶粒内有孪晶。

在加热转变刚刚结束时的奥氏体晶粒比较细小,晶粒边界呈不规则的弧形。

经过一段时间加热或保温,晶粒将长大,晶粒边界可趋向平直化。

铁碳相图中奥氏体是高温相,存在于临界点A1温度以上,是珠光体逆共析转变而成。

当钢中加入足够多的扩大奥氏体相区的化学元素时,Ni,Mn等,则可使奥氏体稳定在室温,如奥氏体钢。

铁素体定义:碳与合金元素溶解在a-Fe中的固溶体特征:亚共析钢中的慢冷铁素体呈块状,晶界比较圆滑,当碳含量接近共析成分时,铁素体沿晶粒边界析出。

渗碳体定义:碳与铁形成的一种化合物特征:渗碳体不易受硝酸酒精溶液的腐蚀,在显微镜下呈白亮色,但受碱性苦味酸钠的腐蚀,在显微镜下呈黑色。

渗碳体的显微组织形态很多,在钢和铸铁中与其他相共存时呈片状、粒状、网状或板状。

•在液态铁碳合金中,首先单独结晶的渗碳体(一次渗碳体)为块状,角不尖锐,共晶渗碳体呈骨骼状•过共析钢冷却时沿Acm线析出的碳化物(二次渗碳体)呈网结状,共析渗碳体呈片状•铁碳合金冷却到Ar1以下时,由铁素体中析出渗碳体(三次渗碳体),在二次渗碳体上或晶界处呈不连续薄片状珠光体定义:铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物特征:珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大,所形成的珠光体片间距离越小。

•在A1~650℃形成的珠光体片层较厚,在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体,称为粗珠光体、片状珠光体,简称珠光体。

•在650~600℃形成的珠光体用金相显微镜放大500倍,从珠光体的渗碳体上仅看到一条黑线,只有放大1000倍才能分辨的片层,称为索氏体。

实用金相图谱库11铸铁

实用金相图谱库11铸铁

名称:可锻铸铁状态:退火960tl5h.740t 21h 浸蚀:3箔硝酸酒将组织:铁索体+团絮状石墨名称:可锻儒铁状态:退火9501 6h浸蚀:3 %硝酸酒稱组织:珠光体+诜¥;休+絮状石蟄灰铸铁铸造未浸蚀星片状石墨一、精辭欣叢L1诗铁灰口诃佚11T 20—4090010淬油 4%硝酸酒精擁茨 淬火码氏体十残余 奥氏体卜片状石墨 fF > °左' {耳亍状态:<»造 忌恋殺蚀;未漫蚀 用:龙M 护魏 组织:菊花状石豪 7 牌号:HT20—40 状态:900°C 水淬 浸蚀:3 %谄酸酒曲 组织:马氏体+残留 奥氏体+片状 •:汐新 1丘第一^ % ' IW K 1 0L L .名称: 牌号:状态: 组织:灰口铸抿 铸态珠光体+ 石墨 筑化词1克,報此罠4克,盘醸 纯升*衲相血倉升 冀詁团華鼻氏挥和?T 鼻的我晶 話抵,犖就囲駅哲含粪・811» 数冃轴峯*町吗决的轨弯和抗 拉强吋梨刁.因总#诵曰品別 7 2 - 1 j^(J B2264—7B) 牌号s 亚共Mfl 铁 状态:卄造 没蚀;3唸笳被酒辂 组织:玮丸体+菜氏休材料 状态 组织曲号 QTI2D —I船中兽盘1咖It 澄饨 硝酸家韬涪液 设EJ1 *1■状下刃底11 +淬反U 底攸 +堤炉热天未+肚状右吩 牌号:QTG0-2 状态:铸i£ 浸蚀:末浸蚀 纽织:开花状石廉qT42-l{) 铸杏 球蛍百龍+珠光眾 +鉄釐休 ntlU X牌号QT60—2伏感铸淮浸蚀J%硝酸酒結溶液说吗珠尢体+骨骼栈潭碳休+璘共捅于球別号QT60 2挂态幣吗■十煌齐、尺啊4幷讪曜话将溶補迪明相大計狀号氏作+球农冷抑*吐京奧Lt I轧试样取口堆痒班弹今Q rt>u-aTOPE 壷血火怡洋火占豁硝議葯科讲裱煤朗酣4集氏怦*粧大炸欖马民律+鏗咎奧氏体・Attft 底火嶽亦岡论虔过高门至召蜃整伽楼其廉圖隔氏体気■增■*變立站低,快得时任石・吗国形威环册整医建展品* H 中黑鱼祁司證是球事的堆代区帝与用苗扇石E抛尤性備竹瓷井引瓦的.:!(QT6D —2甜进,冲人讓球tfcS!耳强话酸滴悄苗芸 球疣廿恥片秋St 光怵* » 大条状砂拔魅*夕虽瞒氏岸。

66张典型金相图片

66张典型金相图片

66张典型金相图片金相图谱说明1、工业纯铁-退火-白色等轴晶为F晶粒,黑色网络为晶粒之间的边界。

2、20钢-退火-F+P,白色晶粒为F,黑色块状为片P。

3、45钢-退火-F+P,白色晶粒为F,黑色块状为片状P。

4、65钢-退火-F+P,黑色基体为片状P,白色呈网络状分布的为F。

5、T8钢-退火-片状P。

6、T12钢-退火-黑白相间的层片状基体为P,晶界上的白色网络为Fe3Cll。

7、T12钢-退火-P+Fe3Cll,Fe3C染成黑色,P仍保留白色。

8、亚共晶生铁-铸态-P+Ld+Fe3Cll,斑点装基体为共晶Ld,黑色枝晶为P。

9、共晶生铁-铸态-共晶Ld是由P+Fe3Cll+Fe组成,P组织细小。

10、过共晶生铁-铸态-Fe3Cll+Ld,板条状是Fe3Cl,斑点状是Ld。

11、T8钢-正火态-S。

细层片状F与Fe3C的机械混合物。

12、T8钢-等温淬火-B上+M+A残。

B上是由成束的大致平行排列的条状F与分布在F条间的断续Fe3C组成的羽毛状组织。

13、T8钢-等温淬火-B下+M+A残。

B下是呈扁片状的过饱和F 与分布在F内的短针状Fe3C的两相混合物。

14、20钢-淬火-板条M。

15、T8钢-淬火-针状M+Ar。

高碳M呈针状,互成一定的角度。

16、45钢-正火-F+S。

白色条块状为F。

沿晶界析出;黑色块状为S。

17、45钢-860度水淬-860度水淬-中碳M。

M成板条和针状混合分布。

18、45钢-860度水淬低回火-回火中碳M。

19、45钢-860度水淬中温回火T。

回火T是从M分解出的F基体上分布极细粒状Fe3C的混合物组合。

20、45钢-860度水淬高温回火S。

回火S是F基体上分布细粒状Fe3C的混合物。

21、45钢-780度水淬-亚温淬火组合F+M。

M呈黑色,F为白色。

22、45钢-1100度水淬-水淬过热淬火组织M。

23、T12球化退火-球状P。

是F基体上分布颗粒状Fe3C。

白色为F基体,白色小颗粒为Fe3C。

钢铁金相图谱

钢铁金相图谱

钢铁金相图谱第一章钢铁典型金相组织材料:纯铁工艺情况:退火状态浸蚀方法:苦味酸酒精溶液浸蚀————————————————————1材料:10钢工艺情况:退火状态浸蚀方法:4%硝酸酒精溶液浸蚀————————————————————2材料:16Mn工艺情况:热轧状态浸蚀方法:4%硝酸酒精溶液浸蚀————————————————————3材料:1Cr18Ni9Ti工艺情况:固溶处理浸蚀方法:盐酸、硝酸、甘油混合溶液浸蚀———————————————4材料:T8工艺情况:退火浸蚀方法:4%硝酸酒精溶液浸蚀————————————————————5材料:50钢工艺情况:正火处理浸蚀方法:4%硝酸酒精溶液浸蚀————————————————————6材料:GCr15工艺情况:球化退火浸蚀方法:4%硝酸酒精溶液浸蚀————————————————————7材料:T10工艺情况:加热至860℃保温后炉冷浸蚀方法:4%硝酸酒精溶液浸蚀————————————————————8材料:20CrMnMo工艺情况:1000℃过热渗碳后空冷浸蚀方法:4%硝酸酒精溶液浸蚀————————————————————9工艺情况:铸态浸蚀方法:三氯化铁盐酸水溶液浸蚀——————————————————10材料:T10工艺情况:高温淬火后浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————11材料:W18Cr4V工艺情况:1270℃淬火,560℃三次回火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————12材料:GCr15工艺情况:850℃淬火后回火处理浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————13材料:40Cr工艺情况:淬火,回火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————14材料:15MnB工艺情况:920℃渗碳淬火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————15材料:20Cr工艺情况:渗碳后淬火和回火处理浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————16材料:20CrMnMo工艺情况:1000℃渗碳后空冷浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————17材料:70Si3MnA(弹簧钢)工艺情况:加热保温,在400℃盐浴中等温冷却后空冷浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————18材料:70Si3Mn工艺情况:加热至1200℃保温,在400℃盐浴中等温3min后空冷浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————19材料:35钢工艺情况:加热至870℃,保温30min,淬火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————20工艺情况:加热至860℃后油冷淬火,480℃回火处理浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————21材料:35钢工艺情况:加热至870℃,保温30min,淬火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————22材料:2Cr13工艺情况:调质处理浸蚀方法:经氯化高铁、盐酸水溶液浸蚀————————————————23材料:40Cr工艺情况:淬火、回火浸蚀方法:苦味酸饱和水溶液加入几滴环氧乙烷(洗涕剂)的混合溶液浸蚀—24材料:40Cr工艺情况:加热至850℃油冷却后600℃回火处理浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————25材料:W18Cr4V工艺情况:锻后退火、淬火及回火处理浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————26材料:38CrMoAl工艺情况:调质后气体渗氮浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————27材料:20CrMnTi工艺情况:在860℃碳氮共渗后,830℃淬火,180℃回火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————28材料:20钢工艺情况:在960℃渗碳保温后,降温到860℃淬火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————29材料:45钢工艺情况:粉末渗硼浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————30材料:HT200工艺情况:铸态浸蚀方法:20%盐酸酒精溶液浸蚀深腐蚀————————————————31材料:灰口铸铁工艺情况:铸造状态浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————32材料:QT500-7工艺情况:铸态浸蚀方法:20%盐酸酒精溶液浸蚀深腐蚀————————————————33材料:高铬铸铁(C:2.65%; Cr:15.4%; Mo:2.5%)工艺情况:920℃正火,240℃回火浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————34材料:高铬铸铁(C:2.8%~3.0%;Cr:24%~26%)工艺情况:铸态浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————35材料:高铬铸铁工艺情况:铸造状态浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————36材料:高铬铸铁工艺情况:铸态浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————37材料:白口铸铁工艺情况:表面激冷处理浸蚀方法:4%硝酸酒精溶液浸蚀———————————————————38。

钢铁材料常见金相组织相图

钢铁材料常见金相组织相图

钢铁材料常见金相组织简介在Fe-Fe3C系中,可配制多种成分不同的铁碳合金,他们在不同温度下的平衡组织各不相同,但由几个基本相(铁素体F、奥氏体A和渗碳体Fe3C)组成。

这些基本相以机械混合物的形式结合,形成了钢铁中丰富多彩的金相组织结构。

常见的金相组织有下列八种:一、铁素体铁素体(ferrite,缩写FN,用F表示),纯铁在912℃以下为具有体心立方晶格。

碳溶于α-Fe中的间隙固溶体称为铁素体,以符号F表示。

这部分铁素体称为先共析铁素体或组织上自由的铁素体。

随形成条件不同,先共析铁素体具有不同形态,如等轴形、沿晶形、纺锤形、锯齿形和针状等。

铁素体还是珠光体组织的基体。

在碳钢和低合金钢的热轧(正火)和退火组织中,铁素体是主要组成相;铁素体的成分和组织对钢的工艺性能有重要影响,在某些场合下对钢的使用性能也有影响。

碳溶入δ-Fe中形成间隙固溶体,呈体心立方晶格结构,因存在的温度较高,故称高温铁素体或δ固溶体,用δ表示,在1394℃以上存在,在1495℃时溶碳量最大。

碳的质量分数为0.09%。

图1:铁素体二、奥氏体碳溶于γ-Fe晶格间隙中形成的间隙固溶体称为奥氏体,具有面心立方结构,为高温相,用符号A表示。

奥氏体在1148℃有最大溶解度2.11%C,727℃时可固溶0.77%C;强度和硬度比铁素体高,塑性和韧性良好,并且无磁性,具体力学性能与含碳量和晶粒大小有关,一般为170~220 HBS、=40~50%。

TRIP钢(变塑钢)即是基于奥氏体塑性、柔韧性良好的基础开发的钢材,利用残余奥氏体的应变诱发相变及相变诱发塑性提高了钢板的塑性,并改善了钢板的成形性能。

碳素或合金结构钢中的奥氏体在冷却过程中转变为其他相,只有在高碳钢和渗碳钢渗碳高温淬火后,奥氏体才能残留在马氏体的间隙中存在,其金相组织由于不易受侵蚀而呈白色。

三、渗碳体渗碳体(cementite),指铁碳合金按亚稳定平衡系统凝固和冷却转变时析出的Fe3C型碳化物。

钢铁金相图谱阅读笔记

钢铁金相图谱阅读笔记

一、钢铁典型金相组织1.P1-P382,调质后的几种形态:・150℃-250℃回火马氏体:a相内分布薄片状£碳化物・350℃-500℃回火屈用氏体:片状/板状a+细粒状渗碳体・500℃-650℃回火索氏体:等轴铁素体+细粒状渗碳体二、钢铁金相实验技术L抛光:(1)首先粗抛,后细抛;⑵压力适中,大了发生热变形,小了浪费时间;(3)抛光时试样逆看抛光盘转动而动,同时从盘边到中心住复;(4)不断添加朗和润滑液;(5)湿润度适中。

2.化学浸蚀(1)单相:化学溶解;两侈相:电化学溶解(2)金属原子溶解多沿空度最大晶面进行,浸蚀后晶面发生倾转,晶粒显示明暗不同3.金属材料的组织分析(1)组织中相的相对量、形状、大小、分布是重要内容。

(2)影响组织变化的条件:合金成分,工艺条件(如冷却速度)。

(3)如何进行组织分析:①弄清合金成分;②查相应的合金系相图,判断平衡态合金相及相对量;③了解工艺过程;④了解截取部位,取样方法,磨面方向,试样的制备及显微组织显示方法;⑤显徜镜下,先低倍看全貌,再高倍看细节,再用■方法进一步确定合金相,先做相鉴定,后做定量测试。

(4)相鉴定:光学金相,衍射方法,电子探针定量分析:自动图像分析仪4.单相多晶体等轴晶粒组织显示为多边形晶粒。

工业幺廨i2o(rc高温加热缓冷,间隙原子偏聚在小角度内表面形成亚晶粒(若淬火则浸蚀不出亚晶界)。

5.冷变形后及再结晶后组织(1)滑移带的观察;(2)形变李晶的观察;(3)形变量不同的显微组织:晶粒不断伸长一纤维组织;(4)两相金属材料形变后:第二相①少、软:随基体相延伸;②少、崛、脆:颗粒沿主变形方向成串分布;③片状:基体有碎裂第二相⑸吕德斯带:多晶粒协调形变而成的宏观带,不同于版见的滑移带;(6)区别再结晶与未再结晶主要看晶粒大小、形状和亮暗。

6.热加工变形后的组织(1)理想组织:单相组织是大小均匀的等轴晶粒,复相组织是均匀等轴晶粒基体上均匀分布看第二相或组织组成物。

铸造高速钢金相图谱

铸造高速钢金相图谱

ZGW18Cr4V铸造高速钢金相图片图11、光学放大倍数:100×2、浸蚀剂:4%硝酸酒精3、材料及状态:ZGW18Cr4V 铸态4、处理:熔模精密铸造5、组织及说明:冷却较慢沿晶界白色骨骼状的是共晶莱氏体,附近白色部分是隐针马氏体和参与奥氏体。

黑色树枝组织外围是由γ相分解形成的共析产物,中心部分是由δ相分解形成的共析产物,属于索氏屈氏体混合组织。

6、硬度:50~54HRC。

图21、光学放大倍数:500×2、浸蚀剂:4%硝酸酒精3、材料及状态:ZGW18Cr4V 铸态4、处理:熔模精密铸造5、组织及说明:图1放大。

图31、光学放大倍数:200×2、浸蚀剂:4%硝酸酒精3、材料及状态:ZGW18Cr4V 退火4、处理:800~900℃保温4h,随炉冷却5、组织及说明:沿晶界分布,骨骼状的是共晶莱氏体,晶粒全部由黑色组织(索氏体、屈氏体)组成,晶界上聚集有块状碳化物。

6、硬度:35~40HRC。

图41、光学放大倍数:500×2、浸蚀剂:8%硝酸酒精3、材料及状态:ZGW18Cr4V 淬火4、处理:820℃预热,1240℃盐炉保温3min,淬火,600℃分级盐炉空冷。

5、组织及说明:黑色组织大部分为溶解,莱氏体仍然以骨骼状分布于晶界上,白色基底是淬火后的隐针马氏体和残余奥氏体。

由于淬火温度较低,合金元素溶入奥氏体较少,红硬性差。

6、硬度:62~63HRC。

图51、光学放大倍数:500×2、浸蚀剂:8%硝酸酒精3、材料及状态:ZGW18Cr4V 回火4、处理:820℃预热,1240℃分级淬火,560℃回火3次,每次1小时。

5、组织及说明:共晶莱氏体回火后仍清晰地分布在晶界上呈骨骼状,马氏体和残余奥氏体已全部分解,黑色部分由未溶解的索氏体、屈氏体和回火马氏体组成。

6、硬度:63~64HRC。

图61、光学放大倍数:500×2、浸蚀剂:8%硝酸酒精3、材料及状态:ZGW18Cr4V 淬火4、处理:820℃预热,1260℃盐炉保温3min,淬火,600℃分级盐炉2min,取出空冷。

相关主题
