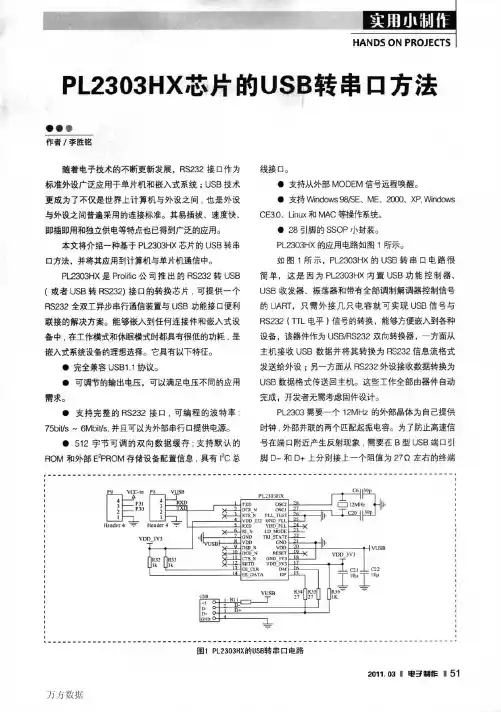

PL2303HX芯片的USB转串口方法
USB转串口PL2303
++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++
改善pl2303传输速率:
其实市面上有把贴片PL-2303引脚引出来的PCB卖，带芯片6RMB左右。
PL-2303hx买回来好几天，一直没有敢动手做，原因很简单，PL-2303hx 这块IC实在太小了，根本不好焊接。
今晚看着图纸，花了半个小时，终于把所需的管脚都引出来了，下一步，做焊元件，就简单多了。
全部焊完用了1个半小时，插到电脑的usb接口，一次性成功。
现总结一下：
1、电脑的原有的串口，叫作RS232接口，这是一种cmos接口，接口电压从-15到+15v
之间，而单片机C51都是TTL电平，电平电压只有0V 或是5V两种。
用这个电脑做出来的就是单片机上用的TTL电平，所以，不要再接MAX232芯片了。
这是它的一大好处。
2、做这个电路前，从网上找了好几天的资料，一直搞不懂用那个图合适，不过，现在我终于可以肯定下面这张图，一定可用，我用单片机做了试验，完全可以用。
速度也挺快的。
记住这张图吧，有想做，但做不出来的朋友，就QQ我吧QQ：lujin49@
3、电路可以提取出USB接口的+5V电压，正好用于C51单片机的使用，非常方便。
另外PL-2303hx还能对外提供一个+3.3V的电压，这个电压，对于AVR单片机，非常合适。
电路中：R8实际使用的是1K欧的。
R6、R7我实际使用的是47欧的，C2、C3再个振荡电容，我使用的是33pF的，其实，像C5、C6、C7这三个电容，也可以改变一下。
大小
差不多，就问题不大。
pl2303hxa 2008
pl2303hxa 2008PL2303HXA 2008 是一款串口转USB芯片，常被用于计算机和外部设备之间的串口通信。
本文将详细介绍PL2303HXA 2008芯片的特点、应用领域、使用方法和技术细节。
一、PL2303HXA 2008芯片的特点PL2303HXA 2008芯片是由台湾新利科技（Prolific）公司生产的，主要用于实现计算机和外部设备之间的串口通信。
该芯片具有以下特点：1.支持高速传输：PL2303HXA 2008芯片支持高达1 Mbps的波特率，可以满足一些对实时性要求较高的应用需求。
2.支持多种操作系统：PL2303HXA 2008芯片支持Windows、Mac和Linux等多种操作系统，提供了广泛的兼容性。
3.内置电源管理功能：该芯片内置了电源管理功能，能够根据外部设备的需求灵活调整电源供应模式，节省电能，提高效率。
4.低功耗设计：PL2303HXA 2008芯片采用了低功耗设计，使得它在工作时可以节省更多的电能，并且能够在使用周期较长的应用环境中稳定运行。
5.支持多种串口规范：该芯片支持RS-232、RS-485和RS-422等多种串口规范，可以满足不同场景下的串口通信需求。
二、PL2303HXA 2008芯片的应用领域由于PL2303HXA 2008芯片具有众多的特点和优势，因此在多个领域都得到了广泛的应用。
以下是几个常见的应用领域：1.工业自动化：PL2303HXA 2008芯片可以与各种传感器、控制器和执行器等工业设备进行串口通信，从而实现工业自动化控制和数据采集。
2.医疗设备：该芯片可以与医疗设备（如心电图仪和血压计）进行串口通信，实时监测患者的生理参数，并将数据传输给计算机或其他设备进行分析和处理。
3.智能家居：PL2303HXA 2008芯片可以与智能家居设备（如智能插座和智能灯泡）进行串口通信，实现对家居设备的控制和监测。
4.车载设备：该芯片可以与车载设备（如车载导航和车载音响）进行串口通信，实现与车辆信息系统的连接和数据传输。
PL2303HX芯片的USB转串口方法
：详见本刊曾经刊登过的《ＵＳＢ驱动安装与说明》ｋ 第二步：插上ＵＳＢ连接线。电脑成功识别ＵＳＢ所 转换的串口。 第三步：将板上的Ｐ８排针上的Ｔ）（Ｄ与ＲＸＤ短接． 如图３中所示。 第日步：打开电脑端的串口调试助手软件．选中所 转换出来的串口．然后输＾一些数据。点击发送．看能 不能正常回收到数据．如图４中所示。 值得说明的是．某些串口调试助手只支持到 ＣＯＭ４．所以如果转换出来的串口编号在４往后．就需 要更改串口编号．关于ＣＯＭ口的编号．可在电脑的设 备管理器中的端口中看到．具体操作如下： 右键我的电脑，然后选择管理。 点击设备管理器。 点击端口。如图５所示。 串口编号更改方法如下： 在所要进行修改编号的ＣＯＭ上右键，选择属性。 弹出属性窗口。 在属性窗口中选端口设置选项卡。如图６所示。
号在端口附近产生反射现象需要在Ｂ型ＵＳＢ端口目｛
●５１２宇节可调的双向数据缓存．支持默认的
ＲＯＭ和外部Ｅ２ＰＲＯＭ存储设备配置信息．具有陀总
脚Ｄ一和Ｄ＋上分别接上一个阻懂为２７０左右的终端
固１ ＰＬ２３０３ＨＸ的ＵＳＢ转串口电路 ０３●电于嗣作Ｉ ５１
２０１１
万方数据
宦固口皿盈
ＨＡＮＤＳ ＯＮ ＰＲＯＪＥＣＴＳ
图２ ＶＳＢ转串口电路赛物固
囝３将Ｐ８排针上的ＴｘＤ与ＲｘＤ短接
图４使用串口调试助手来验证数据的发送与接收
囤５查看串口编号
匹配电阻，Ｄ＋接一个ｒ拉电阻以帮助实现枚举功能， 此外考虑到防止ＵＳＢ口短路问题．串人Ｒ１１，可以将 其焊成个５００ＭＡ的保险丝或者一个小贴片电阻．从 而保护ＵＳＢ口，图１中的Ｐ８和Ｐ９两个排针接口可以 用跳线帽来连接单片机串口和从ＵＳＢ口取电给单片机 电路 将图１对应到Ｓｔｕｄｙ—Ｃ学习板上的各元件ＰｃＢ板 排列位置如图２肝示（方框中部分ｋ 值得提出的是，ＰＬ２３０３ＨＸ芯片是ＳＳＯＰ２８脚封 装．故对焊接水平有定要求．此外焊接完成后．应先 检查焊接质量．以保证焊接无误并质量高，、由于涉及连 接到电脑端的ＵＳＢ口，更应注意，否则可能烧坏电脑 的ＵＳ８口。对此笔者的建议在焊接完毕后．在未上电 ｚ前．用万用表对所焊接的管脚进行短路检测．特别是 ＵＳＢ口的正负两端．一定不能短路，正常情况下用电 阻档测量时有２ ７Ｋ左右的阻值。 为了验证该下载电路是否正常工作，可以按照如下 步骤进行测试。 第一步：安装好ＰＬ２３０３ＨＸ在电脑ＵＳＢ端的驱动

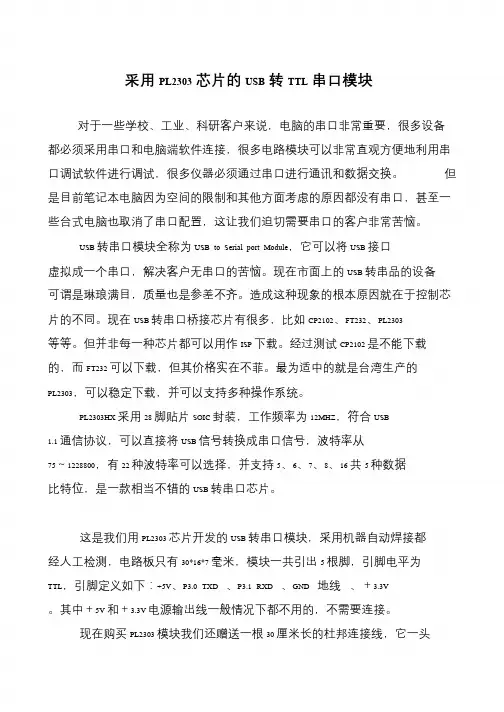

采用PL2303芯片的USB转TTL串口模块
采用PL2303芯片的USB转TTL串口模块对于一些学校、工业、科研客户来说，电脑的串口非常重要，很多设备都必须采用串口和电脑端软件连接，很多电路模块可以非常直观方便地利用串口调试软件进行调试，很多仪器必须通过串口进行通讯和数据交换。
但是目前笔记本电脑因为空间的限制和其他方面考虑的原因都没有串口，甚至一些台式电脑也取消了串口配置，这让我们迫切需要串口的客户非常苦恼。
USB 转串口模块全称为USB to Serial port Module，它可以将USB 接口虚拟成一个串口，解决客户无串口的苦恼。
现在市面上的USB 转串品的设备可谓是琳琅满目，质量也是参差不齐。
造成这种现象的根本原因就在于控制芯片的不同。
现在USB 转串口桥接芯片有很多，比如CP2102、FT232、PL2303 等等。
但并非每一种芯片都可以用作ISP 下载。
经过测试CP2102 是不能下载的，而FT232 可以下载，但其价格实在不菲。
最为适中的就是台湾生产的PL2303，可以稳定下载，并可以支持多种操作系统。
PL2303HX 采用28 脚贴片SOIC 封装，工作频率为12MHZ，符合USB 1.1 通信协议，可以直接将USB 信号转换成串口信号，波特率从75～1228800，有22 种波特率可以选择，并支持5、6、7、8、16 共5 种数据比特位，是一款相当不错的USB 转串口芯片。
这是我们用PL2303 芯片开发的USB 转串口模块，采用机器自动焊接都经人工检测，电路板只有30*16*7 毫米，模块一共引出5 根脚，引脚电平为TTL，引脚定义如下：+5V、P3.0 TXD 、P3.1 RXD 、GND 地线、＋3.3V 。
其中＋5V 和＋3.3V 电源输出线一般情况下都不用的，不需要连接。
现在购买PL2303 模块我们还赠送一根30 厘米长的杜邦连接线，它一头。
基于PL2303HX的USB转串口学习 - 副本 (2)
1DPH 7\SH 'HVFULSWLRQ 1DPH 7\SH 'HVFULSWLRQ7;'2'DWD RXWSXW WR 6HULDO SRUW 7;'2Ł6HULDO 3RUW 7UDQVPLWWHG 'DWD'75B12'DWD 7HUPLQDO 5HDG\ DFWLYH ORZ '75B12Ł6HULDO 3RUW 'DWD 7HUPLQDO 5HDG\ 576B125HTXHVW 7R 6HQG DFWLYH ORZ 576B12Ł6HULDO 3RUW 5HTXHVW 7R 6HQG 9''B356 9'' 7KH 56 RXWSXW VLJQDOV 3LQ a 3LQ DUH GHVLJQHG IRU 9 9 RU 9 RSHUDWLRQ 9''B VKRXOG EH FRQQHFWHG WR WKH VDPH SRZHU OHYHO RI WKH 56 LQWHUIDFH 7KH 56 LQSXW VLJQDOV DUH DOZD\V 9a 9 WROHUDQW 9''B 356 9'' 7KH SRZHU SLQ IRU WKH VHULDO SRUW VLJQDOV :KHQ WKH VHULDO SRUW LV 9 WKLV VKRXOG EH 9 :KHQ WKH VHULDO SRUW LV 9 WKLV VKRXOG EH 9 7KH UDQJH FDQ EH IURP 9a 95;','DWD LQSXW IURP 6HULDO %XV 5;',ł6HULDO 3RUW 5HFHLYHG 'DWD5,B1,5LQJ ,QGLFDWRU DFWLYH ORZ 5,B1%ł6HULDO 3RUW 5LQJ ,QGLFDWRU RU $X[LOLDU\ *HQHUDO 3XUSRVH , 2 3RUW ZKHQ HQDEOHGŇ*1'3*URXQG *1'3*URXQG9''33RZHU 1& 1R &RQQHFWLRQ'65B1,'DWD 6HW 5HDG\ DFWLYH ORZ '65B1%ł6HULDO 3RUW 'DWD 6HW 5HDG\ RU $X[LOLDU\ *HQHUDO 3XUSRVH , 2 3RUW ZKHQ HQDEOHGŇ'&'B1,'DWD &DUULHU 'HWHFW DFWLYH ORZ '&'B1%ł6HULDO 3RUW 'DWD &DUULHU 'HWHFW RU $X[LOLDU\ *HQHUDO 3XUSRVH , 2 3RUW ZKHQ HQDEOHGŇ&76B1,&OHDU 7R 6HQG DFWLYH ORZ &76B1%ł6HULDO 3RUW &OHDU WR 6HQG RU $X[LOLDU\ *HQHUDO 3XUSRVH , 2 3RUW ZKHQ HQDEOHGŇ6+7'B126KXW 'RZQ 56 7UDQVFHLYHU 6+7'B12Ń56 7UDQVFHLYHU 6KXW 'RZQ &RQWURO((B&/., 2'XULQJ 5HVHW WKLV SLQ LV LQSXW IRU VLPXODWLRQ SXUSRVH 'XULQJ QRUPDO RSHUDWLRQ WKLV SLQ LV 6HULDO 520 FORFN *3 , 2$X[LOLDU\ *3,2 3LQ 'HIDXOW RXWSXW KLJK PRGH ņ((B'$7$, 26HULDO 520 GDWD VLJQDO *3 , 2$X[LOLDU\ *3,2 3LQ 'HIDXOW RXWSXW KLJK PRGH ņ'3, 286% '3/86 VLJQDO '3%86% 3RUW ' VLJQDO'0, 286% '0,186 VLJQDO '0%86% 3RUW ' VLJQDO9''B 9 3 9 SRZHU IRU 86% WUDQVFHLYHU 92B 9 35HJXODWRU 3RZHU 2XWSXW 9*1'B 9 3 9 JURXQG *1'B 9 3*URXQG5(6(7,6\VWHP 5HVHW 5(6(7B1,ń([WHUQDO 6\VWHP 5HVHW $FWLYH /RZ9''B 33RZHU 9''B 386% 3RUW 9%86 9 3RZHU 9 IRU 273520 ZULWLQJ YROWDJH*1'B 3*URXQG 1& 1R &RQQHFWLRQ 75,B67$7(,7KLV SLQ LV UHIHUUHG DIWHU UHVHW +LJK 56 RXWSXW LQDFWLYH GXULQJ 6XVSHQG/RZ 56 RXWSXW WUL VWDWH GXULQJ 6XVSHQG*3 %Ņ*HQHUDO 3XUSRVH , 2 3LQ /'B0' 6+7', 27KLV SLQ LV LQSXW GXULQJ UHVHW3XOO KLJK ZLWK D . UHVLVWRU WR LQGLFDWH WKH KHDY\ORDG 86% GHYLFH P$3XOO GRZQ ZLWK D . UHVLVWRU WR LQGLFDWH WKH OLJKWORDG 86% GHYLFH P$$IWHU UHVHW WKLV SLQ EHFRPHV RXWSXW,W RXWSXW WKH LQYHUVH RI 6+7'B1*3 %Ņ*HQHUDO 3XUSRVH , 2 3LQ 9''B3//3 9 SRZHU IRU 3//1& 1R &RQQHFWLRQ 3*1'*URXQG 3LQ3/ 3/ +;*1'B3//*URXQG IRU 3//3//B7(67,3// WHVW PRGH FRQWURO7(67,7HVW PRGH FRQWURO 26& ,&U\VWDO RVFLOODWRU LQSXW1& 1R &RQQHFWLRQ 26& 2&U\VWDO RVFLOODWRU RXWSXW 5(6(59(' 5HVHUYHG SLQ 0XVW EH IORDWLQJ̢ (QDEOLQJ $X[LOLDU\ *3,2 UHTXLUHV VSHFLDO FXVWRPL]HG GULYHU̢ 7UL 6WDWH 2XWSXW 3DG /HYHO DQG 'ULYLQJ &DSDELOLW\ GHFLGHG E\ 9''B̢ 7UL 6WDWH &026 ,QSXW 2XWSXW 3DG ZLWK OHYHO VKLIWHU /HYHO DQG 'ULYLQJ &DSDELOLW\ GHFLGHG E\ 9''B ̢ &026 2XWSXW 3DG̢ &026 ,QSXW 3DG 9 WROHUDQW̢ 7UL 6WDWH &026 ,QSXW 2XWSXW 3DG 'HIDXOW PRGH ,QSXW̢ 'HIDXOW RXWSXW KLJK PRGH GR QRW FRQQHFW WR JURXQG3LQ 7\SH $EEUHYLDWLRQ, ,QSXW VLJQDO2 2XWSXW VLJQDO, 2 %LGLUHFWLRQDO VLJQDO3 3RZHU *URXQG1RWHV。

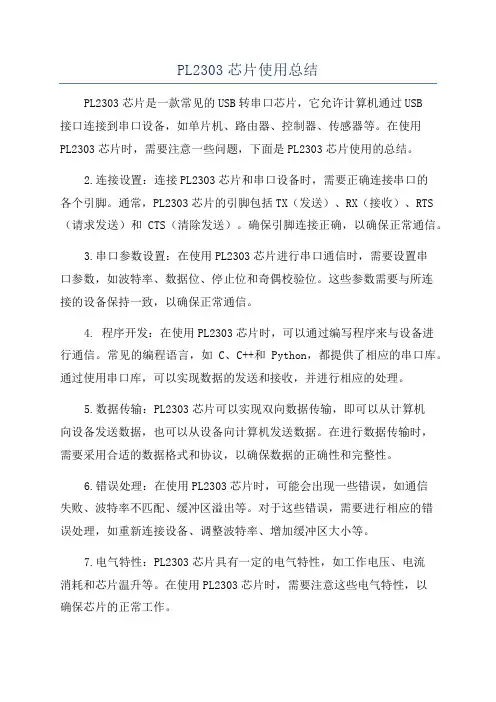

PL2303芯片使用总结
PL2303芯片使用总结PL2303芯片是一款常见的USB转串口芯片，它允许计算机通过USB接口连接到串口设备，如单片机、路由器、控制器、传感器等。
在使用PL2303芯片时，需要注意一些问题，下面是PL2303芯片使用的总结。
2.连接设置：连接PL2303芯片和串口设备时，需要正确连接串口的各个引脚。
通常，PL2303芯片的引脚包括TX（发送）、RX（接收）、RTS （请求发送）和CTS（清除发送）。
确保引脚连接正确，以确保正常通信。
3.串口参数设置：在使用PL2303芯片进行串口通信时，需要设置串口参数，如波特率、数据位、停止位和奇偶校验位。
这些参数需要与所连接的设备保持一致，以确保正常通信。
4. 程序开发：在使用PL2303芯片时，可以通过编写程序来与设备进行通信。
常见的编程语言，如C、C++和Python，都提供了相应的串口库。
通过使用串口库，可以实现数据的发送和接收，并进行相应的处理。
5.数据传输：PL2303芯片可以实现双向数据传输，即可以从计算机向设备发送数据，也可以从设备向计算机发送数据。
在进行数据传输时，需要采用合适的数据格式和协议，以确保数据的正确性和完整性。
6.错误处理：在使用PL2303芯片时，可能会出现一些错误，如通信失败、波特率不匹配、缓冲区溢出等。
对于这些错误，需要进行相应的错误处理，如重新连接设备、调整波特率、增加缓冲区大小等。
7.电气特性：PL2303芯片具有一定的电气特性，如工作电压、电流消耗和芯片温升等。
在使用PL2303芯片时，需要注意这些电气特性，以确保芯片的正常工作。
总之，PL2303芯片是一款功能强大的USB转串口芯片，通过它，可以方便地实现计算机与串口设备的通信。
在使用PL2303芯片时，需要注意驱动安装、连接设置、串口参数设置、程序开发、数据传输、错误处理、电气特性和常见问题等方面的问题，以确保芯片的正常工作。
usb转串口ttyUSB0无法识别或者没有数据返回pl2303芯片
usb转串口ttyUSB0无法识别或者没有数据返回pl2303芯片
usb 转串口 /ttyUSB0 无法识别或者没有数据返回 pl2303芯片
2012-12-19 10:30 3448人阅读评论(4) 收藏举报
最近公司在做一个项目，是要用到USB转串口的，插入到android设备的host中，但是把串口插入后，使用google 的开源项目 google-serial-port ，可以成功打开设备，但是在发送数据和接收数据方面就不行了，一直都没有数据返回。
这个问题困扰了我很久，我是一个没有搞过硬件的软件工程师，没办法硬着头皮看驱动开发，linux的驱动开发，android的驱动开发。
最后终于找到原因了，原来是android设备没有pl2303的驱动。
插入设备，adb shell 进android设备，然后使用命令 dmesg ，查看系统是如何处理我们刚才插入的usb转串口设备。
从最后几行的系统日志信息来看，我的android设备是把GSM的串口驱动给连接到了usb上面。
GSM的驱动如何能发送和读取pl2303芯片的设备呢。
我们需要把android下的pl2303。
ko文件加入进系统，在网上我还没有找到这样的驱动，因此，悲催了。
PL2303HX USB to RS485-422 MANUAL V1.0
USB TO RS485/422 CONVERTEROPERATION MANUALVersion 1.0I. Pre words1. Please read the manual carefully.2. Before using the USB TO RS485/422, please shut down host computer or machine, and make sure the grounding system in good condition to avoid damage from static surge.3. The USB port only works with the USB port of host computer other than camera, scanner, or printer, etc.II. IntroductionUSB to RS485-422 is the solution to adapt USB to RS485-422 signal system. USB to RS485-422 converter comes with the following advantages:1) to realize the communication between the RS485-422 device and the host computer that does not have RS232 serial port (for example, Laptop)2) to increase the transmission rate during RS485 or 422 communication, as USB transmission rate can be up to 10Mbps3) USB port can supply strong power need for the converter.How USB to RS485-422 works?1) Connect the converter to host computer.2) Install the driver.3) The driver will create virtual serial port, like COM3, or COM4, COM5, etc4) For laptop computer without COM port, COM1 is usually created.5) Application software chooses the created serial port to work.Please refer to the chart for the working process:III. ApplicationUSB to RS485 –422 usually works in these applications:Industrial control automatic system, Barcode scanner, Palm, PLC&PLD, PDA( Win CE system), Label printer, POS system, Data collection system, Access control system, etc.Ⅳ. Features● USB port to serial port signal conversion.● Regular voltage range of RS-485 port:-7V~+12V● Support Windows98/ME and Windows2000/XP● Support MAC Apple and Linux v5.0● Compatible with USB v1.1 and USB CDC V1.1● USB full-speed transmission● USB bus self powered● Support auto-handshaking agreement● Transmission speed up to 57.6kbps in the distance of 1200m● RS485-422 standard of TIA/EIA● Support remote waking up and power management● Support communication of multiple ends up to 32 RS485-422 equipmentTIPSThe transmission speed of USB to RS485-422 is decided by the distance.The longer the distance, the lower the speed rate would be. (Table)Distance 0~10m 300m 1200m 5000m Rate (Max) 230kbps 115kbps 57.6kbps 9600bpsⅤ. PIN OUTRS485/RSRS422（DB9M pin）DB9M 1 2 3 4 5 6 7 8 9 silkscreen T-/A T+/B R+R-GND+9VRS422 TX- TX+RX+RX-GND+9VRS485 485-/D-/B 485-/D+/A-- -- GND+9VⅥ. System requirementz Intel CPU compatible 486DX4-100 MHz or higherz One standard USB interface (4-pin)z Windows 98/Me or Windows 2000/XP/WIN7/vista operating systemⅦ. Driver installation1) Put driver disc in CD-ROM driver and insert USB RS422 converter into any USB port. Run PL2303_Prolific_DriverInstaller_v1210.exe in folder \PL2303HX, it will automatically run.。
PL-2303 USB转串口适配器用户安装手册说明书
PL-2303 USB to Serial AdapterUser Installation Manual(For Vendor Reference Only)For Windows 98/ME/2000/XPRelease Version 1.0 (4/08/2002)ContentsIntroductionFeatures & SpecificationsSystem RequirementsInstalling the DeviceVerifying the InstallationUninstalling the DeviceDisclaimerIntroductionThe PL-2303 USB to Serial adapter is your smart and convenient accessory for connecting RS-232 serial devices to your USB-equipped Windows host computer. It provides a bridge connection with a standard DB 9-pin male serial port connector in one end and a standard Type-A USB plug connector on the other end. You simply attach the serial device onto the serial port of the cable and plug the USB connector into your PC USB port. It allows a simple and easy way of adding serial connections to your PC without having to go thru inserting a serial card and traditional port configuration.This USB to Serial adapter is ideal for connecting modems, cellular phones, PDAs, digital cameras, card readers and other serial devices to your computer. It provides serial connections up to 1Mbps of data transfer rate. And since USB does not require any IRQ resource, more devices can be attached to the system without the previous hassles of device and resource conflicts.Finally, the PL-2303 USB to Serial adapter is a fully USB Specification compliant device and therefore supports advanced power management such as suspend and resume operations as well as remote wakeup. The PL-2303 USB Serial cable adapter is designed to work on all Windows operating systems.Features & SpecificationsSmart USB to RS-232 (DB 9-pin male serial port) interfaceSupports various serial devices like modems, PDAs, cellular phones, digital cameras, card readers, and more.Easy Plug and Play InstallationFull Compliance with the Universal Serial Bus Specification v1.1Supports the standard RS-232 Serial InterfaceSupports automatic handshake modeOver 1Mbps data transfer rateSupports Remote Wake-up and Intelligent Power ManagementProvides Dual Buffers for upstream and downstream data transferNo IRQ resource requiredBus Powered – no separate power supply or battery requiredDimensions L x W x H: _________ (mm)Weight: ____grams (approximate)System RequirementsWindow s 98, Windows ME, Windows 2000, or Windows XP operating system AMD or Intel Pentium 133MHz or better based computerUSB 1.1 or higher portUSB to RS-232 (Serial Port) Cable AdapterUSB to RS-232 Driver Utility DiskInstalling the DeviceThis section will guide you on how to install the PL-2303 USB to Serial adapter under Windows XP, Windows 2000, Windows ME, and Windows 98 operating systems.Note:Before you plug in the USB to Serial adapter for the first time, make sure that you do not attach any serial device first to the adapter. You must only plug in the USB to Serial adapter itself.The following steps will show how to install the device under Windows XP. Basically, the procedures are also somewhat the same for other Windows operating systems.1. Power on your computer and boot to Windows.2. Locate the USB port of your computer and plug in the USB to Serial adapter.3. Windows will detect the new device and will initiate the Found New HardwareWizard prompting you to install the software for the detected USB Device.Select to install from a list or specific location. Click Next to continue.4. When prompted for the driver location of the device, click Browse and refer tothe USB to Serial driver disk or folder drive. Click Next to continue.5. Windows should detect the driver as Prolific USB-to-Serial Comm Port. BeforeWindows installs this, it may prompt you that this device driver has not yet passed Windows XP Logo compatibility. Click Continue Anyway.6. Windows will then start to install the driver for the USB-to-Serial Comm Port.Once installation is complete, Windows will prompt you that it has finished installing the software. Click Finish to continue.Verifying the InstallationThis section will guide you on how to verify if the PL-2303 USB to Serial adapter was properly installed. You will also need to determine the COM port assignment made by Windows for the USB to Serial adapter.Note:Before you plug in the USB to Serial adapter for the first time, make sure that you do not attach any serial device first to the adapter. You must only plug in the USB to Serial adapter itself.To verify if the device is properly installed and determine the COM port assignment of the device:1. Click Start Control Panel System. Inside System Properties, click onDevice Manager. Double-click on Ports (COM & LPT1). You should see theProlific USB-to-Serial Comm Port (COM3) device listing. This also means that Windows has assigned the device to COM3 port.Note:The COM port assignment of the USB to Serial adapter varies on yourcomputer hardware configuration. Windows will check what COM port are unused or free in your computer and assigns that port number to the device.2. If you want to assign the COM Port of the device to another port number, you candouble-click on the device (Prolific USB-to-Serial Comm Port) to view properties.3. Inside the USB-to-Serial Comm Port Properties, click on the Port Settings tab.Click on the Advanced button.4. Inside the Advanced Settings, click on the COM Port Number and check whatother port numbers are unused. If it so happens that Windows assigned a COM5 to the device, you may try to reassign it to a lower unused port number. Click OK when finished. Try running HyperTerminal to test if the new port number is OK.Note:Some software programs may only support up to COM4 and may not work if the port is assigned to COM5 or higher.5. Once you have verified the device to be properly installed, you may now proceedto using the USB to Serial adapter in connecting to serial devices. Attached the serial device to the serial port of the adapter and then plug in the USB connector to the USB port of your computer. Use the supplied driver of the serial device if needed.Uninstalling the Device DriverIt is easy to uninstall the USB to Serial device driver:1. Run the DRemover98_2K.exe UnInstall program found on your driver utility CDor diskette.2. The uninstall program will then prompt you if you want to remove the utilityprogram. Click OK to continue.3. After uninstall is complete, the program will prompt you to restart Windows.Click Yes to continue. Make sure you remove the diskette from floppy drive.4. Windows will also show a dialog box that the driver was removed successfully.Wait for Windows to restart your computer.DisclaimerInformation in this document is subject to change without notice. The manufacturer does not make any representations or warranties (implied or otherwise) regarding the accuracy and completeness of this document and shall in no event be liable for any loss of profit or any other commercial damage, including but not limited to special, incidental, consequential, or other damages.No part of this document may be reproduced or transmitted in any form by any means without the express written permission of the manufacturer.All brand names and product names used in this document are trademarks or registered trademarks of their respective holders.。
基于PL2303的USB转串口制作
基于PL2303的USB转串口制作PL2303是一款常用的USB转串口芯片，可以将USB接口转化为串口接口，使得计算机可以与串口设备进行通信。
本文将介绍如何基于PL2303芯片制作USB转串口模块。
首先，我们需要准备以下材料和工具：1.PL2303芯片：从电子元件市场或在线平台购买。
2.PCB板：用于固定和连接芯片和其他电子元件。
3.电子元件：例如电阻、电容、晶振、电源电容等。
BA型接口：用于连接到计算机的USB接口。
5.串口接口：例如DB9接口。
6.焊接工具：包括焊锡丝、焊台和吸锡器等。
接下来，按照以下步骤进行制作：步骤1：设计原理图首先，根据PL2303芯片的规格和使用说明书，设计电路原理图。
原理图应包括PL2303芯片、晶振、电源电容、串口接口等电子元件。
确保电路连接正确，没有错误。
步骤2：绘制PCB板将电路原理图转化为PCB布局图。
根据原理图，将电子元件适当地摆放在PCB板上，并根据PL2303芯片的引脚布局，绘制连接线路。
在绘制过程中，注意保持线路的短、直、粗，以减小串扰和电阻。
步骤3：制作PCB板使用PCB制作软件，将PCB布局图生成PCB板制作文件。
然后，将制作文件发送给PCB厂家进行加工。
一般可以选择将制作文件发送到PCB厂商进行批量制作，或者使用PCB切割机在家中进行个人制作。
步骤4：焊接电子元件将PL2303芯片和其他电子元件焊接到PCB板上。
在焊接过程中，要注意将电子元件正确地对准相应的焊盘，并使用焊锡固定。
在焊接完成后，使用吸锡器去除多余的焊锡，以确保焊点的质量和可靠性。
步骤5：测试和调试将制作好的USB转串口模块连接到计算机，并使用串口通信软件进行测试和调试。
确保模块可以正确地通过USB与计算机进行通信，并能够与串口设备进行数据交互。
步骤6：封装模块根据需要，将制作好的USB转串口模块进行封装。
可以选择使用塑料外壳或其他材料将模块包裹起来，以保护电路和提高外观质量。
总结：通过以上步骤，我们可以基于PL2303芯片制作USB转串口模块。
Win10平台下PL2303 USB转串口线驱动安装步骤
一、升级Win10后，PL2303 USB转串口线不能正常工作，查看设备管理器，显示如下：
图1 升级后串口不能正常工作，单击右键显示如下，代码10.
图2 设备无法启动代码
二、正确的驱动程序安装步骤
选择驱动程序。
经过测试选择2009.11.19发行，版本3.3.10.140的驱动程序能够在Win10下正常工作。
步骤1 安装驱动程序
步骤2 在计算机管理页面，单击右键选择“更新驱动程序软件”
步骤3 选择“浏览计算机以查找驱动程序软件”
步骤4 选择“从计算机的驱动程序列表中选取”
步骤5 选择“Prolific ... 版本3.3.10.140【2009/11/19】”，点击“下一步”
提示重新启动，测试工作正常。
PL2303 USB 转 RS232 控制器
PL2303 USB 转RS232 控制器一、产品特性：1. 完全符合USB 规范2.0（全速兼容）2. 片内拥有USB 1.1 收发器，5V 转3.3V 的稳压器，12 MHz 的晶体振荡器3. 支持RS232 这样的串行接口1）全双工发送器和接收器（TxD 和RxD）2）六个调制解调控制引脚（RTS，CTS，DTR，DSR，DCD 和RI）3）内容可以为5，6，7 或8 个数据位4）支持自动握手各种模式5）一、一个半，或两个停止位6）奇偶错误，帧错误和串行中断检测7）可编程波特率从75bps 到6 Mbps8）外部的RS232 驱动下降控制9）独立的串行接口电源4. 宽广的流量控制机制1）自动与CTS / RTS 流控制2）自动使用的XON / XOFF 流量控制3）入站数据缓冲区溢出检测5. 可配置的512 个字节双向数据缓冲器1）256 字节的输出缓冲区和256 字节的输入缓冲区2）128 字节的输出缓冲区和384 字节的输入缓冲区6. 支持从远程输入相关调制信号进行唤醒功能7. 两个通用的I / O（GPIO）引脚8. 启动时可以将配置存储于外部的EEPROM9. 提供支持Windows 和Mac OS，Linux 和WinCE 的驱动程序10.具有专为Windows XP 驱动程序认证的标志11.该IC 是SSOP 封装的小尺寸28 引脚二、简介：PL2303 是Prolific 公司生产的一种高度集成的RS232-USB 接口转换器，可提供一个RS232 全双工异步串行通信装置与USB 功能接口便利联接的解决方案。
该器件内置USB 功能控制器、USB 收发器、振荡器和带有全部调制解调器控制信号的UART，只需外接几只电容就可实现USB 信号与RS232 信号的转换，能够方便嵌入到手持设备。
该器件作为USB／RS232 双向转换器，一方面从主机接收USB 数据并将其转换为RS232 信息流格式发送给外设；另一方面从RS232 外设接收数据转换为USB数据格式传送回主机。
USB-to-TTL串口模块使用说明书
USB-to-TTL模块使用说明书一、简介：USB-to-TTL模块，使用PL2303HX芯片，特为电脑没有串口的朋友们所设计，通过此模块，可以方便的使用电脑的USB接口同单片机进行串口通讯。
1、LED指示通讯状态；2、可为目标板提供电源，兼容3.3V/5.0V两种主控器件，通过跳线帽选择；3、直接同主控器件串口连接，只需3根线（目标板单独供电时）；4、遵从USB 1.1 协议5、支持自动握手模式；6、支持Windos98/ME,2000,XP,Windos CE 3.0,,linux,和Mac OS;二、驱动安装：1、解压或直接点击PL-2303 Driver Installer.exe2、安装过程3、安装完成后，重启计算机4、重启计算机后，将USB-to-TTL模块插在任意USB接口，听到“叮”声后，打开设备管理器，你会看到下面红色框的信息，说明已经识别到了USB-to-TTL模块。
至此，驱动安装完成。
三、连接方法：1、选择匹配的供电电源：操作“voltage output”上短路帽。
若主控器件的工作电压为3.3V，则短路帽短接在3.3V一侧；若主控器件的工作电压为5.0V，则短路帽短接在5.0V一侧。
2、模块同主控器件的连接USB-to-TTL模块的TXD直接接单片机或其他主控器件的RXDUSB-to-TTL模块的RXD直接接单片机或其他主控器件的TXDUSB-to-TTL模块的GND直接接单片机或其他主控器件的GNDUSB-to-TTL模块的VDD_232直接接单片机或其他主控器件的VCC如下图：四、制作资料1、实物图：23、PCB图：4、应用载图：（串口监视DS18B20的实时测量值）五、USB转TTL模块应用举例:1、专业GSM模块调试GPS模块也采用TTL串口通讯，每秒输出一次GPS全功能数据，4800通讯波特率，通过我们的USB转串口模块，可以直接通过串口调试软件或者电子地图显示GPS数据，非常方便。
PL2303HX USB转TTL
红+5V黑GND绿TXD白RXD义特别说明：（一）本连接只是卖小板，一个工具。
我们对于使用方法并不熟悉，所以无法提供操作的指导。
因市面上型号繁多，而每个人的动手能力又相差甚远，所以我们不保你能成功。
更不要因为自己没有成功而给我们中评或差评，那我们就比窦娥还怨了！（二）我们发出去的每一个都是经过测试的，这里提醒买家请不要拿到后就直接进行操作，以免不成会认为是有问题。
首先做一个简单地测试，方法很简单：如果你把线插在电脑上，电脑提示“找到新硬件....”，用万用表黑笔接(GND),红笔分别去接(RX)和(TX)都能测到电压，则说明小板一定是好的。
这里特别说明，如果把(GND)接到设备的有电压的针脚上，加电必定烧毁，所以用户接线前一定要准确的测出设备的针脚，以免造成不必要的损失！有的买家不小心烧了芯片或者不会操作或者机器本身不支持升级，就说是我们的小板有问题等等，请这样的买家绕道，谢谢。
此类情况不给予退货或者退款的行为，也不接收中评和差评。
注意：在设置3.3V和5.0V输出时(这个是给单片机供电的，升级机是用不着的)请把小板从电脑上拔出，在设置跳线冒，不要带电操作,以免损坏设备。
针脚接法及说明：连接前请一定找的针脚定义，尤其是GND一定不能接在有电压的针脚上，而且RX和TX 端也不要接在VCC针上了，(实际测量过有些VCC针脚电压高达14V。
）接错必烧转接线芯片，一定请注意，不要拿自己的小板做实验，否则烧坏我们不负任何责任的。
一定要找好针脚定义在接。
连接方法：再说一遍刷机只需要3根线，一般只用到RX TX GND三个信号线，VCC不用接。
上面是4、5针的朋友，不用接VCC和BT针。
使用时请把RXD与目标板TX相接，TXD与目标板RX相接，GND接GND，如果不行，对调一下RX与TX。
连接方式：RX对TX;TX对RX；地对地（GND对GND）USB转串口小板功能:1 简单的串口通信.2 路由器或者ADSL固件升级.3 GPS串口通信.4 硬盘固件升级。
USB转TTL刷机线的使用
USB转TTL刷机线的使⽤USB转TTL刷机线，采⽤进⼝PL2303HX芯⽚，兼容所有的串⼝通信。
连接上电脑并安装驱动后，电脑即扩展出⼀个COM⼝（如COM3或COM4等，具体COM⼝可以在硬件⾥的端⼝⾥看到），配合相应软件就能对路由器、机顶盒或接收机等各种TTL接⼝的设备系统进⾏调试、升级或更新等，⽐九针(DB9)串⼝接⼝转TTL的线适⽤性更⼴，因为⼤部分笔记本电脑都没有预留COM⼝。
它设计的传输速率也⽐DB9接⼝的更快，使⽤更⽅便！线长80CM左右，距离⾜够，线太长的话⼲扰⼤的地⽅还容易受到⼲扰。
我们发出去的每⼀条线都是经过测试的，这⾥提醒买家请不要拿到线后就直接进⾏刷机操作，以免刷机不成会认为是线有问题。
⾸先做⼀个简单地测试，⽅法很简单，在⽹上找个“串⼝助⼿”软件，在软件⾥选择串⼝线对应的串⼝，把串⼝线的TXD，RXD线直接短接，⾃发⾃收，⽐较发送窗⼝和接受窗⼝的内容，内容⼀样的就表⽰串⼝线是好的。
这⾥特别说明，如果把⿊线(GND)接到设备的有电压的针脚上，加电必定烧毁。
也不能在没有确定设备接⼝脚位功能的情况下，随便乱接，把串⼝线的发送端和设备的发送端对接了，会烧坏串⼝线！所以⽤户接线前⼀定要准确的测出设备的针脚，以免造成不必要的损失！连接⽅式：有的是RX对TX;TX对RX；地对地（GND对GND）有的是(⾄于这种接法可能是他们标识不⼀样)TX对TX;RX对RX；地对地（GND对GND）需要⽤来升级机顶盒的朋友请仔细阅读：升级机顶盒的朋友要有电⼦基础。
我在⽹上查看了⼀下。
所以有的机顶盒升级接⼝有4种。
1：RX TX GND ;2: DCD RX TX DTR GND ;3: RX TX GND VCC.4：就是在⽼式的台式机上⾯可以看到的那个9针的接⼝。
但是在实际使⽤升级时只需要3跟就可以了（1：RX TX GND）。
RX接收数据；TX发送数据；GND接地。
USB接⼝在台式机和笔记本电脑上⾯都可以⽤。
