车身维修手册
长安cs35身维修维修手册(长安cs35车身维修手册安全灯)
车载诊断 [防盗锁止系统（高级遥控门锁系统和按钮起动系统）]09-02B-1909安全灯：22、DTC: B10DA:51/P1260:00[防盗锁止系统（高级遥控门锁系统和按钮起动系统）]id09021d358500诊断程序DTC安全灯闪烁模式22与PCM （数据传输故障）通信错误M-MDS 显示遥控钥匙控制模块B10DA:51PCM P1260:00检测条件•遥控钥匙控制模块与PCM 之间的通信错误（数据传输故障）可能的原因•多路通信系统DTC 被储存（CAN 线）•更换了遥控钥匙控制模块之后，尚未对与防盗锁止系统有关的部件进行编程。
•更换了PCM 之后，尚未对与防盗锁止系统有关的部件进行编程。
•PCM 故障•遥控钥匙控制模块故障步骤检查措施1确认多路传输通信系统DTC•利用M-MDS 清除源于遥控钥匙控制模块和PCM 的DTC。
（参见09-02C-2 清除DTC[防盗锁止系统（遥控门锁系统）]。
）（参见01-02B-9 维修后程序[LF，L5]。
）（参见01-02A-10 维修后程序[Z6]。
）•使用M-MDS 进行防盗锁止系统DTC 检查。
（参见09-02B-2 DTC 检查 [高级遥控门锁系统和按钮起动系统]。
）•是否有下列DTC?—遥控钥匙控制模块：U0001:88—PCM: U0073:00是执行适用的DTC 检查。
（参见09-02K-1 前言[多路通信系统（L.H.D.（除了MZR-CD 2.2、MZR 2.0 DISI i-stop））]。
）否执行下一步。
2更换遥控钥匙控制模块后，检查并确认防盗锁止系统相关部件是否已经执行编程。
•更换遥控钥匙控制模块后，防盗锁止系统相关部件是否已经执行编程？是执行下一步。
否仅更换遥控钥匙控制模块后执行防盗锁止系统相关部件的编程，然后转至下一步。
（参见09-14-97 与防盗锁止系统有关的部件编程[高级遥控门锁系统和按钮起动系统]。
）3更换PCM 后，检查并确认防盗锁止系统相关部件是否已经执行编程。
2011起亚K5车身(内部和外部)维修手册
BD-2 车身(内部和外部) 一般事项一般事项BD-3BD-4 车身(内部和外部)一般事项BD-5BD-6 车身(内部和外部)外部BD-7BD-8 车身(内部和外部) 外部挡泥板更换注意•小心不要损坏翼子板和车身。
•拆卸卡扣时，使用卡扣拆卸工具。
1.拆卸前保险杠。
(参考BD部分–"前保险杠")2.拧下挡泥板安装螺钉。
SVGBD0001D3.拧下固定螺钉和卡扣后，拆卸门槛模件(A)。
STFBD1024D4.拧下固定螺钉和螺栓，拆卸前保险杠侧固定支架(A)。
STFBD10252D5.拧下挡泥板装配螺栓后，拆卸挡泥板(A)。
STFBD1005N6.按拆卸的相反顺序安装。
外部BD-9发动机罩更换发动机罩总成更换注意• 当拆卸和安装发动机罩时，需要一个助手。
• 注意不要损坏发动机罩和车身。
• 拆卸卡扣时，使用卡扣拆卸工具。
1.使用螺丝刀，轻轻提起升降杆(B)两端的插口夹(A)。
STFBD1228D2. 拧下发动机罩铰链(A)固定螺栓后，拆卸发动机罩板件(B)。
规定扭矩：21.6~26.5 N.m(2.2~2.7 kgf.m,15.9~19.5 lb-ft)STFBD1027D3. 按拆卸的相反顺序安装。
参考•确保发动机罩适当闭锁/开锁和打开/关闭。
• 调整发动机罩到正确位置。
BD-10 车身(内部和外部)发动机罩绝缘垫的更换1.用卡扣拆卸器，分离卡扣，拆卸发动机罩绝缘板(A)。
注意•小心不要刮伤发动机罩板件。
STFBD1006N2.按拆卸的相反顺序安装。
参考•更换任何损坏的卡扣。
发动机罩升降杆的更换1.使用螺丝刀(A)，轻轻提起升降杆两端的插口夹(B)，从支架(D)拆卸升降杆。
STFBD1036D2.按拆卸的相反顺序安装。
外部BD-11发动机罩密封挡风雨条的更换1. 分离卡扣，拆卸发动机罩密封挡风雨条(A)。
注意• 小心不要刮伤发动机罩密封挡风雨条。
STFBD1029D2. 按拆卸的相反顺序安装。
广汽传祺内部车身维修手册-2013-04-25
1 一般说明...............................................................................1 2 检查安全带.............................................................................2 2.1 检查安全带...........................................................................2 2.2 检查自动回卷装置（锁止功能）.........................................................3 2.3 目检安全带锁.........................................................................4 2.4 检查安全带锁功能.....................................................................4 2.5 检查导向扣和锁舌.....................................................................4 2.6 检查固定零件和固定点.................................................................5 2.7 安全带卷收器的安全规定...............................................................5 2.8 安全带拉紧器单元废处理...............................................................5 3 安全气囊的安全措施.....................................................................6 3.1 操作安全气囊安全措施.................................................................6 3.2 帘式安全气囊附加安全规定.............................................................6 3.3 回收处理安全气囊.....................................................................6 3.4 发生事故后更换安全气囊...............................................................6
吉利自由舰车身部分维修手册
目 录第一篇 发动机第一章 发动机总成 (1)第一节 常规检查 (1)第二节 更换驱动皮带 (4)第三节 调整气门间隙 (5)第二章 发动机机械 (9)第一节 发动机部件 (9)第二节 发动机部件更换 (12)第三节 更换正时皮带 (16)第四节 更换凸轮轴 (21)第五节 更换气缸盖垫片 (27)第六节 更换机油泵油封 (32)第七节 更换发动机后油封 (33)第三章 润滑系统 (34)第一节 更换机油压力表传感器 (34)第二节 更换机油泵总成 (35)第三节 更换机油滤清器 (37)第四节 更换起动机 (38)第五节 更换发电机 (39)第四章 燃油系统 (40)第一节 检查燃油系统压力 (40)第二节 检查燃油泵 (41)第三节 更换燃油喷油器 (42)第四节 更换燃油泵 (44)第五节 燃油排放控制系统 (46)第六节 更换碳罐 (47)第五章 排气系统 (49)第六章 检查冷却系统 (51)第一节 系统检查 (51)第二节 更换水泵、节温器和散热器 (53)第七章 离合器 (55)第一节 更换离合器 (56)第八章 手动变速传动桥总成 (58)第一节 更换手动变速传动桥 (59)第二节 更换车速传感器 (60)第三节 更换变速器壳体油封 (61)第四节 更换传动桥壳体油封 (62)第九章 发动机的常见故障及其排除方法 (63)第一节 概述 (63)第二节 发动机常见综合故障的判断及排除 (63)第三节 发动机异响的判断及排除 (75)第十章 发动机控制系统 (77)第一节 系统简介 (77)第二节 系统组成及工作原理 (78)第二篇 底盘第一章变速操纵装置 (81)第一节 变速操纵装置 (81)第二节 拉杆式变速操纵装置 (81)第三节 拉索变式速操纵装置 (83)第二章加速踏板装置 (86)第一节 加速踏板装置 (86)第三章 离合器操纵系统 (87)第一节 离合器操纵装系统 (87)第二节 离合器钢索操纵机构 (87)第三节 离合器液压操纵机构 (90)第四章 传动轴 (93)第一节 传动轴 (93)第五章 前悬架系统 (98)第一节 前悬架系统 (98)第二节 前悬架 (100)第三节 前轮定位 (101)第四节 前支柱总成 (102)第五节 下摆臂总成 (105)第六节 前稳定杆及连接杆总成 (108)第六章 后悬架系统 (111)第一节 后悬架系统 (111)第二节 后轮定位 (112)第三节 后悬架 (113)第四节 左、右后支柱总成 (114)第五节 后稳定杆总成、支承杆组件 (116)第六节 左、右纵拉力杆总成 (118)第七节 1号摆臂总成 (119)第八节 2号摆臂总成 (120)第七章 车轮 (121)第一节 检查轮胎 (121)第二节 更换车轮 (121)第八章 动力转向系统 (123)第一节 动力转向系统 (123)第二节 转向传动及操纵装置 (125)第三节 转向管路装置 (128)第四节 动力转向器固定装置 (131)第九章 制动系统 (134)第一节 制动系统 (134)第二节 制动液 (135)第三节 制动踏板 (136)第四节 真空助力器带制动主缸总成 (138)第五节 前制动器总成 (139)第六节 后制动器 (142)第七节 制动管路装置 (146)第八节 驻车制动系统 (151)第三篇 电气设备第一章 概述 (152)第二章汽车的起动、供电系统 (156)第一节 起动系统 (156)第二节 充电系统 (159)第三章 组合仪表系统 (166)第一节 组合仪表电路原理图及多针插件端子布置 (166)第二节 故障症状表及解决步骤 (169)第三节 组合仪表 (182)第四章 刮水器和洗涤器系统 (188)第一节 刮水器和洗涤器系统检查 (188)第二节 更换与调整 (191)第五章 灯光系统 (193)第一节 灯光系统概述 (193)第二节 灯光系统故障检查 (196)第三节 前大灯的更换 (206)第四节 前雾灯的更换 (210)第五节 后组合灯的更换 (211)第六节 高位制动灯更换 (213)第七节 室内顶灯更换 (214)第八节 后排阅读灯更换 (215)第九节 牌照灯更换 (215)第六章 音响系统 (216)第一节 音响系统概述 (216)第二节 音响系统插件端子布置 (220)第三节 音响系统检查 (221)第四节 音响和可视系统更换 (236)第七章 安全气囊系统 (240)第一节 安全气囊系统概述 (240)第二节 故障排除 (249)第三节 拆卸与安装 (263)第八章 MK-20 ABS系统 (273)第一节 ABS故障诊断 (273)第二节 ABS故障检查 (277)第三节 拆卸与安装 (293)第四篇 空调内饰第一章 空调系统 (298)第一节 制冷系统的构成与工作原理 (298)第二节 暖风系统 (300)第三节 空调控制系统 (303)第四节 服务警告、服务注意 (305)第五节 制冷系统服务程序 (306)第六节 基本系统 (309)第七节 空调系统的故障及检修 (314)第二章 内外饰及附件 (319)第二节 配置索引 (319)（一） 外饰及附件前部 (319)（二） 外饰及附件后部 (320)（三） 前部内饰 (321)（四） 后部内饰 (322)第二节 内外饰及附件的拆除与安装 (323)（一） 前保险杠 (323)（二） 发动机盖 (325)（三） 外后视镜 (327)（四） 行李箱盖 (328)（五） 后保险杠 (330)（六） 坐椅的拆装与调整 (332)（七） 座椅安全带 (336)（八） 仪表板和副仪表板 (340)（九） A柱内饰及前门槛 (345)（十） B柱内饰 (346)（十一）C柱内饰及后门槛 (347)（十二）顶盖内饰 (348)（十三）地毯和隔热垫 (349)（十四）行李箱内饰 (350)（十五）发动机罩内装饰 (351)（十六）车门 (352)第五篇 车身第一章 概述 (362)第一节 车身结构 (362)第二章 车身修理 (372)第一节 车身的损坏形式和修理要求 (372)第二节 车身钣金修理的典型工艺 (375)第三节 车身损坏的修复 (375)第四节 CK-1车身的特点与构成 (380)第五节 车身修复后的涂装工艺 (386)第六节 CK-1车身主要维修数据 (388)第五篇车身第一章概述第一节 车身结构车身主要由车身主体、活装钣金件、内外装饰部件和车身附件组成。
长安逸动维修手册(车身)_
5.1.7保险杠...............................................................................................................................................5.1.7-1
5.1.2车门系统
规格..................................................................................................................................................................5.1.2-1
系统概述..................................................................................................................................................5.1.1-1
扭矩规格..................................................................................................................................................5.1.2-1
桑塔纳3000内部车身维修手册
--69-03--
前座安全带的拆卸与安装
拆卸
--拆下安全带下支点紧固螺栓装饰盖 --旋出安全带下支点紧固螺栓 --拆下安全带上支点紧固螺栓装饰盖 --旋出安全带上支点紧固螺栓 --拆下 B 柱内饰板，参见=〉70- 23 页 --拆下 B 柱上安全带内饰盖 --将安全带从 B 柱内饰板的安全带孔
安装
--与拆卸顺序相反 --68-16--
前座乘员侧首饰盒拆卸与安装
拆卸
--沿水平方向将前乘员侧首饰盒向后拉出，拆 下乘员侧首饰盒
安装
--安装顺序与拆卸顺序相反
遮阳板的拆卸与安装
拆卸
--将遮阳板从一侧固定制架钩上拆下 --旋出固定遮阳板螺栓
--如图所示断开化妆镜照明灯线束联接
--68-18--
--如图将固定支架钩转动 90 度拆下支架钩 --拆下遮阳板
2. 安全带边缘织物被撕开源自--69-11--3. 安全带上有烟头烧穿的孔
--69-12--
检查安全带惯性轮（锁紧功能）
检查 1：
--用力将安全带从自动圈缩器上拉出 若无锁紧作用，更换锁扣和整套安全带 检查安全带拉伸和收缩是否存在故障，自动卷缩器是否发 生位置变化
检查 2：
--扣紧安全带。 --汽车加速到 20Km/h，用脚制动实施完全制动。
--取下 C 柱内饰板 --旋出安全带张紧器紧固螺栓 --拆下安全带
安装
安装顺序与拆卸顺序相反
说明：
安装时请根据图示将安全带端部顺时针旋转 180 度（左侧） 或逆时针旋转 180 度（右侧）
--69-09--
安全带的检查 注意！
发生车祸后，要全面地对安全带系统的进行检查。如果检查 确认安全带已损坏，必须向车主作出要求更换安全带的说明。
新M11维修手册车身尺寸及附件部分
新M11维修手册车身尺寸及附件部分希望对大家有帮助!M11维修手册（车身尺寸及附件部分）奇瑞汽车销售有限公司希望对大家有帮助!目录目录......................................................................................................................... ............................................2 第一章前舱盖与行李箱盖拆装.. (5)第一节前舱盖的拆装......................................................................................................................... . (5)1、准备工作......................................................................................................................... ..............5 2、注意事项......................................................................................................................... ..............5 3、前舱盖附件的拆装.. (5)4、前舱盖总成的拆卸与调整...........................................................................................................6 5、前舱盖锁的调整与安装...............................................................................................................6 第二节行李箱盖的拆装. (7)1、准备工作......................................................................................................................... ..............7 2、行李箱锁芯的拆装.. (7)3、行李箱盖的拆装......................................................................................................................... ..9第二章内饰件拆装......................................................................................................................... .. (11)第一节安全带的拆装......................................................................................................................... ..111、准备工............11 2、注意事项......................................................................................................................... ............11 3、拆卸步骤......................................................................................................................... ............11 4、安装步骤......................................................................................................................... ............13 第二节座椅的拆装......................................................................................................................... (14)1、准备工作......................................................................................................................... ............142、注意事项......................................................................................................................... ............143、前座椅拆装步骤.........................................................................................................................14 4、后座椅拆装步骤.........................................................................................................................15 第三节扶手箱和副仪表板的拆装 (17)1、准备工............17 2、注意事项......................................................................................................................... ............17 3、拆卸步骤......................................................................................................................... ............17 4、安装步骤......................................................................................................................... ............18 第四节地毯的拆装......................................................................................................................... (19)1、准备工作......................................................................................................................... ............192、注意事项......................................................................................................................... ............193、拆卸步骤......................................................................................................................... ............194、安装步骤......................................................................................................................... ............19 第五节减震垫的拆装......................................................................................................................... ..201、拆卸步骤......................................................................................................................... ............20 2、安装步骤......................................................................................................................... (20)第三章车门的拆装与维修......................................................................................................................... ..21第一节前门的拆装与维修 (21)1、系统组成图......................................................................................................................... ........212、准备工作......................................................................................................................... ............223、注意事项......................................................................................................................... ............224、拆卸步骤......................................................................................................................... ............225、安装与调整步骤.........................................................................................................................34 第二节后门的拆装与维修 (35)1、准备工作......................................................................................................................... ............352、注意事项......................................................................................................................... ............353、拆卸步骤......................................................................................................................... ............354、安装与调整步骤.........................................................................................................................43第四章前后保险杠的拆装与维修 (44)希望对大家有帮助!1、准备工作......................................................................................................................... ............442、注意事项......................................................................................................................... ............443、拆卸步骤......................................................................................................................... ............444、安装与维修.................................................................................................................................45 第二节后保险杠的拆装与维修.. (46)1、准备工作......................................................................................................................... ............46 2、注意事项......................................................................................................................... ............46 3、拆卸步骤......................................................................................................................... ............46 4、安装步骤......................................................................................................................... (47)第五章前大灯和雾灯的拆装与维修 (48)1、准备工作......................................................................................................................... ............48 2、注意事项......................................................................................................................... ............48 3、前大灯的拆卸步骤 (4)8 4、雾灯的拆卸.................................................................................................................................50 5、前大灯与雾灯的安装.. (50)第六章顶棚的拆装......................................................................................................................... . (51)1、准备工作......................................................................................................................... ............512、注意事项......................................................................................................................... ............513、遮阳板拆装......................................................................................................................... ........514、乘客扶手拆装......................................................................................................................... ....525、前顶灯拆装......................................................................................................................... ........536、后顶灯拆装......................................................................................................................... ........547、后固定座拆装......................................................................................................................... ....558、A柱护板拆装.............................................................................................................................55 9、B柱护板拆装......................................................................................................................... ....56 10、C柱护板拆装......................................................................................................................... ..57 11、顶棚的拆装......................................................................................................................... (58)第七章仪表台的拆装......................................................................................................................... . (59)一、仪表台附件的拆装......................................................................................................................... ..591、准备工作......................................................................................................................... ............592、注意事项：..................................................................................................................... ............593、中央控制面板的拆装.................................................................................................................594、音响主机的拆装.........................................................................................................................60 5、副仪表的拆装......................................................................................................................... ....62 6、手套箱的拆装......................................................................................................................... ....63 7、组合仪表拆装......................................................................................................................... ....64 二、仪表台总成的拆卸......................................................................................................................... ..651、仪表台的拆装......................................................................................................................... . (65)第八章空调系统......................................................................................................................... (68)一、系统组成......................................................................................................................... ..................68 二、蒸发器总成拆卸......................................................................................................................... (68)1、准备工............68 2、注意事项......................................................................................................................... ............68 3、拆卸步骤......................................................................................................................... ............69 4、蒸发器总成安装.........................................................................................................................71第九章车身尺寸......................................................................................................................... (72)第一节大梁尺寸......................................................................................................................... ..........72 第二节车身装配尺寸......................................................................................................................... ..731、正前方视图......................................................................................................................... ........732、正后方视图......................................................................................................................... ........803、左侧视............84 第三节发动机舱尺寸......................................................................................................................... ..92 第四节风窗尺寸......................................................................................................................... . (93)希望对大家有帮助!第五节各部分开口尺寸 (9)4 第十章线束拆装......................................................................................................................... . (95)第一节电瓶线束拆装......................................................................................................................... ..951、线束图......................................................................................................................... ................952、准备工作......................................................................................................................... ............953、注意事项.....................................................................................................................................95 4、拆装步骤......................................................................................................................... ............95 第二节发动机电喷线束.........................................................................................................................971、发动机电喷线束.........................................................................................................................97 2、准备工作......................................................................................................................... ............98 3、注意事项......................................................................................................................... ............98 4、拆卸步骤......................................................................................................................... ............98 5、安装步骤......................................................................................................................... ..........102 第三节前舱线束......................................................................................................................... .. (103)1、前舱线束图......................................................................................................................... ......1032、准备工..........104 3、注意事项......................................................................................................................... ..........104 4、拆卸步骤......................................................................................................................... ..........104 5、安装步骤......................................................................................................................... ..........106 第四节仪表台线束......................................................................................................................... (107)1、仪表台线束......................................................................................................................... ......1072、准备工作......................................................................................................................... ..........1083、注意事项......................................................................................................................... ..........1084、拆卸步骤......................................................................................................................... ..........1085、安装步骤......................................................................................................................... ...........111 第五节顶棚线束拆1121、顶棚线束......................................................................................................................... ..........112 2、准备工作......................................................................................................................... ..........113 3、注意事项......................................................................................................................... ..........113 4、拆卸步骤......................................................................................................................... ..........113 5、安装步骤......................................................................................................................... ..........113 第六节行李箱线束拆装 (1)141、行李箱线束......................................................................................................................... ......1142、准备工作......................................................................................................................... ..........1153、注意事项...................................................................................................................................115 4、拆卸步骤......................................................................................................................... ..........115 5、安装步骤......................................................................................................................... ..........116 第七节室内地板线束的拆装. (117)1、室内地板线束......................................................................................................................... ..117 2、准备工作......................................................................................................................... ..........118 3、注意事项......................................................................................................................... ..........118 4、拆卸步骤......................................................................................................................... ..........118 5、安装步骤......................................................................................................................... . (127)希望对大家有帮助!第一章前舱盖与行李箱盖拆装第一节前舱盖的拆装1、准备工作工具：7#套筒扳手、10#套筒扳手、一字螺丝刀、十字螺丝刀2、注意事项2.1、佩带必要的劳保用品，以免发生意外事故，安全第一。
长安cs35身维修维修手册(长安cs35车身维修手册)
车载诊断 [防盗锁止系统（遥控门锁系统）]09-02C-1309安全灯：15, DTC: B10D7:51/P1260:00 [防盗锁止系统（遥控门锁系统）]id0902e5356700诊断程序End Of SieDTC安全灯闪烁模式15未经编程的钥匙ID 号M-MDS 显示仪表组B10D7:51PCMP1260:00检测条件•仪表组检测到未编程的钥匙ID 号。
可能的原因•钥匙故障—更换仪表组后未对任何钥匙进行编程。
—使用未编程钥匙。
—编程的第九把钥匙。
•PCM 故障•仪表组故障步骤检查措施1确认经编程钥匙的数量•使用M-MDS进行PID/数据监控检查以确认已编程钥匙的数量。
（参见09-02C-17 PID 数据监视检查[防盗锁止系统（遥控门锁系统）]。
）—NUMKEYS（参见09-02C-18 PID 数据监控表[防盗锁止系统（遥控门锁系统）]。
）•是否对八把钥匙进行了编程?是清除钥匙ID 号。
参考与防盗锁止系统有关部件的编程方法，对附加钥匙进行编程，然后进行下一步。
（参见09-14-89 防盗警报系统相关部件的编程[遥控门锁系统]。
）否参考与防盗锁止系统有关部件的编程方法，对附加钥匙进行编程，然后进行下一步。
（参见09-14-89 防盗警报系统相关部件的编程[遥控门锁系统]。
）说明•为了起动发动机，需要两个或更多的编程钥匙。
2确认PCM 故障•使用已编程钥匙将点火开关转至ON 位置（发动机关闭）。
•使用M-MDS 清除仪表组和PCM 中的DTC。
（参见01-02B-9 维修后程序[LF，L5]。
）（参见01-02A-10 维修后程序[Z6]。
）（参见09-02C-2 清除DTC[防盗锁止系统（遥控门锁系统）]。
）•使用M-MDS 进行起动锁止安全系统DTC 检查。
（参见09-02C-2 DTC 检查[防盗锁止系统（遥控门锁系统）]。
）•是否出现相同的DTC？是更换PCM，然后执行下一步。
（参见01-02B-9 维修后程序[LF，L5]。

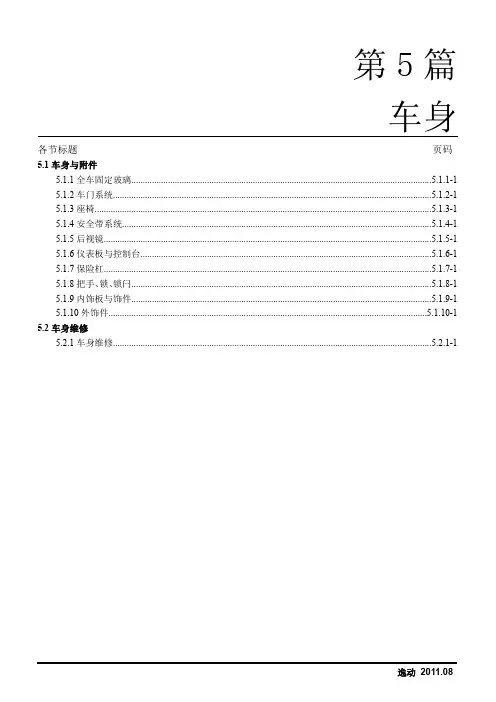

长安逸动汽车维修手册(车身)_
逸动汽车维修手册第5篇车身各节标题页码5.1车身与附件5.1.1全车固定玻璃...................................................................................................................................5.1.1-15.1.2车门系统...........................................................................................................................................5.1.2-15.1.3座椅...................................................................................................................................................5.1.3-15.1.4安全带系统.......................................................................................................................................5.1.4-15.1.5后视镜...............................................................................................................................................5.1.5-15.1.6仪表板与控制台...............................................................................................................................5.1.6-15.1.7保险杠...............................................................................................................................................5.1.7-15.1.8把手、锁、锁闩...................................................................................................................................5.1.8-15.1.9内饰板与饰件...................................................................................................................................5.1.9-15.1.10外饰件...........................................................................................................................................5.1.10-1 5.2车身维修5.2.1车身维修...........................................................................................................................................5.2.1-1逸动汽车维修手册5.1 车身与附件适合车型：逸动目录 页码5.1.1 全车固定玻璃规格 ..................................................................................................................................................................5.1.1-1一般规格 ..................................................................................................................................................5.1.1-1 说明与操作 ......................................................................................................................................................5.1.1-1系统概述 ..................................................................................................................................................5.1.1-1 部件说明 ..................................................................................................................................................5.1.1-1 拆卸与安装 ......................................................................................................................................................5.1.1-1前挡风玻璃 ..............................................................................................................................................5.1.1-1 后挡风玻璃 ..............................................................................................................................................5.1.1-3 后三角窗玻璃 ..........................................................................................................................................5.1.1-5 5.1.2 车门系统规格 ..................................................................................................................................................................5.1.2-1扭矩规格 ..................................................................................................................................................5.1.2-1 说明与操作 ......................................................................................................................................................5.1.2-1系统概述 ..................................................................................................................................................5.1.2-1 部件说明 ..................................................................................................................................................5.1.2-1 门窗玻璃....................................................................................................................................................5.1.2-1 拆卸与安装 ......................................................................................................................................................5.1.2-1车门玻璃....................................................................................................................................................5.1.2-1 前门电动玻璃升降器................................................................................................................................5.1.2-2 后门电动玻璃升降器................................................................................................................................5.1.2-2 前车窗玻璃呢槽 ......................................................................................................................................5.1.2-3 后车窗玻璃呢槽........................................................................................................................................5.1.2-3 前门限位器 ..............................................................................................................................................5.1.2-4 后门限位器................................................................................................................................................5.1.2-4 前门玻璃滑槽............................................................................................................................................5.1.2-4 后门玻璃滑槽............................................................................................................................................5.1.2-5 前、后门内饰板..........................................................................................................................................5.1.2-6 5.1.3 座椅规格 ..................................................................................................................................................................5.1.3-1扭矩规格 ..................................................................................................................................................5.1.3-1车身与附件逸动 2011.08逸动汽车维修手册说明与操作........................................................................................................................................................5.1.3-1 系统概述 ..................................................................................................................................................5.1.3-1 拆卸与安装 ......................................................................................................................................................5.1.3-1前排座椅 ..................................................................................................................................................5.1.3-1后排座椅 ..................................................................................................................................................5.1.3-2 5.1.4 安全带系统规格 ..................................................................................................................................................................5.1.4-1扭矩规格 ..................................................................................................................................................5.1.4-1 说明与操作 ......................................................................................................................................................5.1.4-1系统概述 ..................................................................................................................................................5.1.4-1 部件分解图 ..............................................................................................................................................5.1.4-2 拆卸与安装 ......................................................................................................................................................5.1.4-3前排安全带 ..............................................................................................................................................5.1.4-3 后排安全带 ..............................................................................................................................................5.1.4-5 5.1.5 后视镜说明与操作 ......................................................................................................................................................5.1.5-1系统概述 ..................................................................................................................................................5.1.5-1 拆卸与安装 ......................................................................................................................................................5.1.5-1后视镜 ......................................................................................................................................................5.1.5-1 5.1.6 仪表板与控制台拆卸方式 ..........................................................................................................................................................5.1.6-1 5.1.7 保险杠拆卸与安装 ......................................................................................................................................................5.1.7-1前保险杠 ..................................................................................................................................................5.1.7-1 后保险杠 ..................................................................................................................................................5.1.7-2 5.1.8把手、锁、锁闩行李箱机械锁扣................................................................................................................................................5.1.8-1 发动机舱盖锁扣................................................................................................................................................5.1.8-2 前门锁体总成....................................................................................................................................................5.1.8-2 后门锁体总成....................................................................................................................................................5.1.8-3 门锁锁芯............................................................................................................................................................5.1.8-3 车门外把手........................................................................................................................................................5.1.8-4 5.1.9内饰板与饰件内饰板与饰件....................................................................................................................................................5.1.9-1 5.1.10 外饰件拆卸与安装 ....................................................................................................................................................5.1.10-1前翼子板内衬 ........................................................................................................................................5.1.10-1车身与附件逸动 2011.08逸动汽车维修手册后翼子板内衬........................................................................................................................................5.1.10-1 后门窗装饰件........................................................................................................................................5.1.10-2 洗涤器....................................................................................................................................................5.1.10-2 5.1.1 全车固定玻璃规格一般规格名称规格前挡风玻璃 2.0+0.76+2.0夹层白玻后挡风玻璃 3.2钢化白玻后三角窗玻璃 3.2钢化白玻+PVC注塑包边后三角窗玻璃带亮条3.2钢化白玻+PVC注塑包边+SUS304说明与操作系统概述全车固定玻璃包括前、后挡风玻璃，后三角窗玻璃。
一汽马自达6车身维修手册3-3
LCD 检测1．音响接通，首先按下POWER按钮，然后同时按下SEEK按钮（上）大约1秒钟。
2．根据下表检测LCD检测显示操作起动LCD检测模式LCD中的字符显示不全或不清晰LCD完好不是以上情况更换基本单元3．关掉音响或将点火开关打到LOCK（关）位置以停止诊断帮助功能按钮检测1．音响接通，首先按下POWER按钮，然后同时按下TAPE/MD按钮并且保持大约1秒钟。
2．根据下表检测按钮：检测显示操作·起动按钮检测模式·按下所有按钮—蜂鸣器发声蜂鸣器完好蜂鸣器不发声更换基本单元3．关掉音响或将点火开关打到LOCK（关）位置停止诊断帮助功能扬声器检测1．接通音响，首先按下POWER按钮，然后同时按下AUTO-M按钮并且保持大约1秒钟。
2．根据下表检测扬声器：检测显示操作·起动扬声器检测模式·每个扬声器是按以下的顺序发声吗？1．左前门扬声器和扩音器2．右前门扬声器和扩音器3．右后门扬声器和扩音器4．左后门扬声器和扩音器—是扬声器以及基本单元和扬声器之间的线束完好否检测以下部分：·扬声器故障·基本单元和故障扬声器之间的线束3．关掉音响或置点火开关于LOCK（关）位置以停止诊断帮助功能收音机接收情况检测1．接通音响并在收音模式下，首先按下POWER按钮，然后同时按下Preset按钮“2”并且保持大约1秒钟。
2．根据下表检测收音机接收情况检测显示操作起动收音机接收情况检测模式正常天线，天线和基本单元完好改换频率（频道）并再次检测故障检测天线和天线装置如果两者都不完好，更换故障部分如果两者都完好，更换基本单元3．关掉音响或将点火开关打到LOCK（锁）位置停止诊断帮助功能T-177音响放大器（外部）检测1．音响接通，首先按下POWER按钮，然后同时按下SCAN按钮并且保持大约1秒钟。
2．根据下表检测音响放大器（外部）检测显示操作起动音响放大器（外部）检测模式正常音响放大器工作信号已输出扬声器发出声音系统完好扬声器不发出声音检测以下部分：·音响放大器（外部）·扬声器·低音放大器继电器·（基本单元—音响放大器（外部）—低音放大器继电器）故障音响放大器工作信号没有输出更换基本单元3．关掉音响或将点火开关打到LOCK（关）位置停止诊断帮助功能T-178启动 步骤1：操作模式对导航控制单元的输入信号正确吗？ 步骤2：情况检测模式 有任何错误信号提示吗？结束 否车载诊断[巡航控制系统]前言概述A6E817266350W01·有两种车载诊断功能：一是操作模式，用来检测和指示对控制组件输入信号的正确操作；二是情况检测模式，用来显示系统中的错误。
众泰Z300维修手册
第一章车身结构车身前后端注意事项■在拆卸和安装元件时，防止损坏或刮伤。
■从饰件上拆下卡扣时，用布包住平口螺丝刀头。
■安装车身饰件时，先确认卡扣牢固安装在车身上的板孔内，然后小心将它们压入。
■拆装较大的零部件时需要两个人操作，以免跌落。
■拆装有些橡胶饰件时请勿用力过大。
引擎盖总成引擎盖总成图1. 拆卸1）打开并支承引擎盖。
2）拆卸引擎盖隔热垫上的卡扣。
3）拆下引擎盖隔热垫。
2. 安装按拆卸的相反顺序安装。
注意：■在拆卸或安装引擎盖支撑杆时，必须采用附加支承，以免造成车辆损坏或人员伤害。
1. 拆卸1）打开并支承引擎盖。
2）把支撑杆下端拔开，取下支撑杆。
2. 安装按拆卸的相反顺序安装。
1.纵向和横向间隙调整1）打开并支承引擎盖。
2）拆下引擎盖锁钩。
拧紧力矩：10±3 N•m3）松开相应引擎盖铰链螺栓并关闭引擎盖。
拧紧力矩：12±3 N•m4）调整横向和纵向间隙，打开引擎盖，将固定螺栓拧紧到规定力矩。
5）临时安装引擎盖锁钩，调节引擎盖锁钩至锁钩与锁体良好啮合状态。
6）拧紧引擎盖锁钩固定螺栓到规定力矩。
7）盖好引擎盖，检查对齐情况。
1）打开并支承引擎盖，拆下引擎盖锁钩。
2）根据引擎盖面差情况调节引擎盖缓块至合适高度。
3）盖好引擎盖，检查对齐情况。
4）暂时拧紧引擎盖锁钩，调节引擎盖锁体至锁钩与锁体良好啮合状态。
将引擎盖锁钩的固定螺栓拧紧到规定扭矩。
5）盖好引擎盖，再次检查对齐情况。
1.拆卸1）打开并支承引擎盖。
2）用适当的物体支撑引擎盖没有支撑杆的一侧，防止其下落。
注意：■在拆卸或安装引擎盖支撑装置时，必须采用辅助支承支撑没有支撑杆的一侧，以避免可能造成的车辆损坏或人员伤害。
3）拆除引擎盖上隔热垫。
4）分别撬下左右2个洗涤喷嘴，断开洗涤器软管，取下喷嘴。
5）断开洗涤软管相关管路接头，撬开相关固定卡扣，拆下洗涤器软管。
6）在助手帮助下，拆卸引擎盖两边铰链上的固定螺栓。
5）在助手帮助下，拆卸引擎盖。
长安逸动维修手册(车身)
5.1.10外饰件...........................................................................................................................................5.1.10-1
部件说明..................................................................................................................................................5.1.2-1
扭矩规格..................................................................................................................................................5.1.2-1
一般规格..................................................................................................................................................5.1.1-1
长安欧诺车身维修说明与操作手册
501-01章节车身维护适用车型: 长安•欧诺目录页码车身维修说明与操作1、防腐措施 (67)2、事故损坏和诊断 (67)3、修理计划 (68)4、准备备件 (69)5、校直修理 (69)6、切开车身零件 (69)7、完成修理 (70)8、蒙皮敲击 (72)9、加热处理蒙皮 (72)10、含铅材料填充修补蒙皮 (73)11、电阻点焊 (73)12、MIG/MAG焊接 (73)13、安全规程及设备 (74)4）焊接节点:焊接节点是汽车车身覆盖件的关键点，焊接节点区域片状漆膜损坏的迹象通常是强度损伤的明显标志。
因为这个原因，任何有损伤迹象的车身零件，如带有焊接节点，在评估受损程度时必须认真检查。
5）间隙尺寸:间隙尺寸为外观检查诊断提供了另一种可能，如果出现边缘尺寸的变化或偏移，这就意味着受影响的零件尺寸出现错误。
6）撞击对车身的影响:注意: 车辆的动力由传动轴和拖车附属装置等部件传递。
如果一辆汽车受到后向冲击力，那么所有连接车身的零件和机械装置（如变速器装置）都应彻底检查。
必须确认电器装置是否工作正常。
另外也可以从冲击力的方向和大小推断出损害的程度。
而具体操作需要丰富的车身专业知识。
如果碰撞发生在左前侧，因为刚性的履盖件设计（横梁组件），车身的右侧也必然受到影响。
通常侧面组件的长度不会发生改变，但是因为刚性设计的车身履盖件，使它可能会偏离原始位置（一般只有很小的偏移量）。
假如出现偏移，可以通过检查车门和翼子板的间隙尺寸或检查尺寸的变化来判断。
当碰撞极其严重时，车身的前部不能吸收全部的冲击能量。
乘员空间也会变形。
这时冲击能量由每一根纵梁传递到A立柱上，其结果是车顶和门槛发生变形。
侧面几乎没有任何折皱区，车身对侧面碰撞的反应截然不同。
由于乘员空间十分牢固，在碰撞的局部仅发生极小的变形。
无论如何，冲击力已传递到整个车辆地板，故而引起所谓的“香蕉形破坏”，即车辆沿长度方向弯曲成香蕉形状。
7）车身测量:测量选项对比测量也能用于测量车辆外部。
桑塔纳3000内部车身维修手册
：精通维修下载站 最大的维修资料宝库：http://www.gz
：精通维修下载站 最大的维修资料宝库：http://www.gz
：精通维修下载站 最大的维修资料宝库：http://www.gz
：精通维修下载站 最大的维修资料宝库：http://www.gz
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
：精通维修下载站 最大的维修资料宝库：http://www.gz
：精通维修下载站 最大的维修资料宝库：http://www.gz
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
资料来源：精通维修下载站 最大的维修资料宝库：/
奔腾B70车身维修维修手册安全防护装置与锁定装置 [ 遥控钥匙进入系统]
![奔腾B70车身维修维修手册安全防护装置与锁定装置 [ 遥控钥匙进入系统]](https://img.taocdn.com/s3/m/723c6c2543323968011c92da.png)
᳝ᬜ ᮄ䩹࣭
Hale Waihona Puke 䩹࣭ 䩹࣭䩹࣭1. 如有必要，切割配有发射机应答器的钥匙。
2. 连接 SST （Ｍ－ＭＤＳ）。
3. 使用 1 号钥匙，将点火开关转至 ON 位置。
• 有效钥匙： 安全灯发亮，然后大约 3 秒后熄灭。 • 新钥匙： 安全灯闪烁大约 1 分钟，然后开始显示 DTC15 （Ｍ－ＭＤＳ 或等效装置： DTC B1601）。 (1) 批准安全访问。 （参见 09-14B-10 安全访问步骤。）
汽车防盗锁止系统位置索引图 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-3
遥控钥匙接收器的检查 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-3
遥控器 ID 号码登记 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-4
遥控器蓄电池的更换 [ 遥控钥匙进入系统 ] . . . . . . . . 09-14B-6
安全防护装置与锁定装置 [ 遥控钥匙进入系统 ]
遥控器蓄电池的更换 [ 遥控钥匙进入系统 ]
伸缩型钥匙
1. 把一小螺丝刀插入槽中并且按压凸耳从传送器
中拔出钥匙。
ߌ㘇
2. 把一小的螺丝刀插入槽中，并轻轻撬开传送器。
䩹࣭
遥控఼
ῑ
3. 拆下蓄电池。
4. 放入新蓄电池 （CR1620），使得正极 （+）朝下。 5. 调整好前后盖并且将遥控器扣严
6 遥控器 （参见 09-14B-6 遥控器蓄电池的更换 [ 遥控钥匙进 入系统 ]） （参见 09-14B-4 遥控器 ID 号码登记 [ 遥控钥匙进 入系统 ]）
09
End Of Sie
THEFT-DETERRENT SYSTEM
东风本田思域车身维修维修手册(2007本田思域混合动力车身修.
参考符号
更换
在批量生产车身焊接图与拆卸/安装图中,符号具备下列含义。
批量生产车身焊接图
拆卸/安装图
说明:
·焊接符号不指明具体的焊接部位。
·具体焊接部位,参见批量生产车身焊接图。车身尺寸图
车身测量尺寸指的是定位轮毂前缘或上缘之间与/或大样图中所示孔之间的距离。
黑点:测量点
点焊节距
MIG焊接长度单位:mm (in.
警告
未严格遵循操作说明和操作前注意事项将会导致自己严重受伤,甚至死亡。
认真遵循本手册中规定的步骤和操作前注意事项。
以下是日常维修工作中一些最重要的安全注意事项。但是将实施维修和修理步骤过程中可能出现的
一切危险逐一提出警告是不可能的,只有维修人员
本人才能够确定是否该执行接受的任务。
重要的安全注意事项·确认你本人已经清晰地了解所有基本的维修店
关于安全
维修说明
本手册中包含的维修及修理说明仅供具备资格的专业修理工使用。在未受过适当培训以及未具备适
当工具和设备的情况下,试图进行维修或修理工作
将会导致自己或他人受伤,而且还会损坏车辆或造
成不安全隐患。
本手册详细说明维修、保养及修理时的正确方法和
步骤。在实施某些步骤时,需要使用专门的工具和
指定设备。任何试图使用不在东风本田推荐范围之
特别说明
警告
如果不严格遵循操作说明,会导致严重人身伤亡。
注意事项
未严格遵循操作说明会导致人身伤害。
说明:提供有用信息。
注意事项
本手册不包括标准维修程序、安全规则及维修操作详细内容。请注意,本手册对造成人身伤害、车辆损坏或不安全维修方法的警告和注意内容进行详细说明。请注意,上述警告内容不可能对所有可能的维修方法进行具体说明,无论是否由东风本田推荐,不可能对所有可能方法的可能危险进行说明,东风本田也不可能对所有方法进行调查。任何人使用由东风本田推荐或非东风本田推荐的维修程序或工具时,必须确保不会对人身安全或车辆安全造成危害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车身概述轿车车身是轿车整车的重要组成部分，它既是驾驶员的工作场所和乘员室，也是联接发动机和底盘部件的载体。
JL7135型跑车车身以其明晰的雕塑形体，良好的空气动力性能，良好的密封，优雅的装饰件和内部覆饰材料，以及悦目的色彩，使驾驶员和乘员在这方小天地里，免受振动、噪音、废气的侵袭以及外界恶劣气候的影响，获得舒适的驾乘环境，使他们真正感到国内首款跑车是技术创新与实用性的完美结合。
第一节 车身的特点与结构车身主要由车身主体、活装钣金件、内外装饰部件和车身附件组成。
一、车身主体车身主体主要由车前钣金、前围零件、地板总成、左/右侧围总成、后围总成、行李舱搁板总成和顶盖总成等零部件焊装而成，如图所示。
34 2516车身主体1.车前钣金、前围零件2.顶盖总成3.左/右侧围总成4.后搁板总成5.后围总成6.地板总成（一）车前钣金、前围零件车前钣金、前围零件主要包括散热器支架总成、左/右前挡泥板与前边梁总成、前围板总成、前围上部总成。
1. 散热器支架总成散热器支架总成主要由前防撞梁总成、前横梁、散热器上支架、散热器上支架左/右加强板和发动机盖锁支架等零部件组焊而成，分解图见图 。
散热器支架总成是用来安装散热器、发动机盖锁、散热器罩、前保险杠、前大灯。
2.左/右前挡泥板与前边梁总成左/右前挡泥板与前边梁总成主要由左/右前挡泥板和左/右前边梁组焊而成。
它主要用来安装发动机左/右侧悬挂支座、左/右前悬减震器支座等安装支架、外侧安装左/右前翼子板。
3.前围板总成前围板总成主要由前围内外板总成和前围下横梁组焊而成。
前围板总成与前地板、左/右前挡泥板（左/右前拄）及前围上部总成组焊，形成具有很大抗扭刚度的骨架结构，它对横向撞击和翻滚变形，生强大抵抗力。
前围内外板总成为夹层结构，在夹层中间贴敷有3mm 厚的沥青片，用来隔绝发动机的噪音和热量。
4.前围上部总成前围上部总成主要由前围上部外板、前围上部左/右端总成、仪表板安装板、转向管柱安装支座上/下板、前围下内板、通风罩等组焊而成。
1011798 3 10 664 57前132 图 车前钣金和前围零件分解图1.前防撞梁2.前横梁3.散热器上支架左/右加强板4.发动机锁盖支架5.散热器上支架6.左/右前边梁7.左/右前挡泥板 8.前围下横梁 9.前围内外板总成 10.左/右前挡泥板加强板 11.前围上部(二)地板总成地板总成是车身主体的基础件，是与各大总成连接和传力承载的重要构件,其强度、刚度决定整车行驶性能。
图为地板零件分解图。
9864973562前14图地板零件分解图1.左/右前地板纵梁2.前地板3.前地板横梁4.左/右地板边梁5.后地板第一横梁6.左/右后地板纵梁7.后地板第二横梁总成 8.后地板 9.左/右侧围轮罩内板分总成地板总成由前地板总成和后地板总成组成，前地板中部沿纵向贯通一个隆起的通道，它和下部地板纵梁可加强其纵向刚性。
通道的下部空间用来安置变速器换挡拉杆、驻车制动器拉线、带三元催化反应器的排气管等零部件、室内侧装有地毯及消音垫。
前地板上横梁.第一横梁.第二横梁及左/右边梁.纵梁构成地板骨架结构可靠地提供了强大的承载能力，保证了跑车严格的行驶要求(三)侧围总成左/右侧围总成为框架式结构.主要由左/右前柱分总成、左/右中柱加强板、左/右上边梁、左/右地板边梁外板、左/右侧围外板、左/右侧围内板等零件焊装而成;分解图见图9右514 62873前左4 57829316图侧围零件分解图1.左/右前柱外板2.左/右前柱外板加强板3.左/右下边梁外板加强板4.左/右前柱内板5.左/右上边梁内板6.左/右后柱外板加强板 7.左/右后轮罩外板分总成 8.左/右侧围内板 9.左/右侧围外板(四)后围零件后围总成主要由后围板、后围上横梁加强板、后围左/右端板、左/右后灯安装板、后围上横梁等零件组焊而成。
352 3 412后地板图 后围总成分解图1.后围板2.后围左/右端板3.左/右后灯安装板4.后围上横梁加强板5.后围上横梁后围总成主要起横梁作用，以加强车体后部的强度，并形成行李舱口。
(五)顶盖总成顶盖总成主要由顶盖、顶盖前横梁、顶盖中部加强梁、顶盖后横梁等组焊而成，见分解图 。
顶盖内侧装有顶蓬内饰，中间粘贴有隔热垫。
前部，后折边与顶盖之间数处涂粘结剂。
来自顶盖的雨水从流水通道向两侧排出车体后部。
各横梁、加强梁用以加强顶盖横向刚度。
1图 顶盖总成分解图 1.顶盖 2.顶盖前横梁 3.顶盖中部加强梁 4.顶盖后横梁 3 2 4二、活装钣金件(一)发动机盖、前翼子板1.发动机盖主要是对发动机的防护，满足整车造型，方便维修保养，并有隔离发动机噪声的作用。
发动机盖具有双保险的锁止机构。
第一道锁止的开启由仪表板下部拉线手柄来操纵，第二道锁止的开启，是在第一道锁止打开，发动机盖弹起一定高度，用手拨动发动机盖锁钩，第二道锁止开启，采用双重锁止，主要是从安全角度，特别是汽车在高速行驶时，防止发动机盖掀起，造成交通事故。
发动机盖全开时的角度为全开时55度机盖内板机盖外板312图发动机盖铰链1.铰链支座2.铰链盖3.销轴2.前翼子板前翼子板与发动机盖板和前车门的配合关系见图所示.发动机盖前车门前翼子板前翼子板A B图前翼子板周边关系断面A) 与发动机盖的配合关系B) 与前车门的配合关系(二)车门总成车门采用前铰链后开门的顺序开式结构。
车门主要由车门外板、车门内板、车门窗框、防撞梁、车门加强板组成。
车门结构复杂，它是车身上的一个运动件，它的作用是为方便乘员上、下车，并与车身主体及相关部分形成封闭的乘员室。
同时车门上的操作件使用频率很高，在可靠性、耐久性方面有很高的要求。
跑车门体较长因此门铰链轴线内倾1.5度，以减轻关门负荷。
车门内外板均采用整体成型，提高刚度及装配精度。
车门板总成是由外板及内板分总成组成。
有用专用合边机将车门外板与车门内板分总成全周合边制造。
2 31475 91068图 前车门板分解图1.车门外板2.车门外板加强板3.车门内板4.车门玻璃上导轨5.车门前端加强板6.车门铰链加强板7.车门玻璃前上部导轨 8.车门内板加强板 9.车门玻璃后导轨 10.车门防撞梁（三）行李舱盖焊接总成行李舱盖总成主要由行李舱盖外板、行李舱盖内板、行李舱盖铰链安装板、行李舱盖锁安装板等零件组焊而成。
12图 行李舱盖分解图 1.行李舱盖外板 2.铰链安装板 3.行李舱盖锁安装板 4.行李舱盖内板 5.行李舱盖铰链3 45（六）行李舱搁板总成行李舱搁板总成主要由行李舱搁板、行李舱搁板前加强梁、行李舱搁板后加强梁、扭簧左/右安装座、行李舱搁板左/右连接板、左/右安全带安装座、铰链座等零件组焊而成。
77 66521 34 21图行李舱搁板分解图1. 行李舱搁板左/右连接板2.左/右安全带安装座3.行李舱搁板前加强梁4.行李舱搁板5.行李舱搁板后加强板梁6.扭簧左/右安装座7.铰链座第三章车身修理第一节车身的损坏形式和修理要求一、车身的损坏形式车身的损坏形式是车身因碰撞、过载、疲劳、锈蚀所引起的变形、撕裂裂纹、锈穿及漏水、漏尘等。
车身的损坏，不仅是由于受到大的载荷作用而造成的损伤，由于车门等部位受损，使之经常处于非正常工作状态，也可发生损伤，但是，多数情况下，仍为因冲击、翻车等事故，使局部受到较大的载荷作用后而造成的弯曲、扭转现象。
下面说明车身损伤的一般情况：1.前部中间受撞击因为前部中间处受到外力所造成损伤，通常易使罩板左、右向内侧拉伸，因此应重点检查以下部位：①罩板左、右装配处附近；②前横梁与左右侧梁的装配连接处附近。
2.前方外力或左侧外力前方受到压力或左侧端部受到外力作用时的情况，在这种情况下，外力从罩板左侧（或右侧）向前悬架安装处附近传播，该处容易发生变形。
3.与车辆中心线成角度的外力与车辆中心线成角度的外力作用情况下，当外力过大时，将影响到罩板根部和前窗侧柱。
4.车身中央受到垂直外力车身中央处受到垂直方向外力作用的情况，此时，应对以下部位进行检查：①前窗侧柱上下安装处；②侧窗中柱上下安装处；③侧窗后柱的变形情况；④车顶和顶框的变形情况等。
车身后部受到外力作用时的损伤状况与前部大体相同，但应充分考虑到车身后部的结构特点进行检查。
二、车身的修理要求1、由于JL7135型跑车车身是整体承载式车身，所用钢板又较薄，所以在进行钣金作业时，要注意整形后在受力部位适当加强，对应力特别集中的地方，采取措施以降低局部应力。
2、钣金作业后，特别注意尽可能地在内外表面上涂防锈底漆，避免锈蚀。
3、在车身修复时，可以修复旧件，也可将故障严重的部分切割掉，从工厂订购新件组焊。
4、对车身整形或换件组焊时，都要保证车身各主要基点恢复到设计要求范围内。
5、对修复后车身就其强度和耐用性来讲，不应低于新车车身的水平。
6、修复的车身外部装饰应符合对新车车身以及驾驶者提出的诸如现代美学和人体工程学方面的要求。
第二节车身钣金修理的典型工艺修理工艺线为：第三节车身损坏的修复车身的修复主要为校正、整形、加固、局部截换和整件更新，均应采用CO2气体保护焊焊接。
一、整形修复1. 校正车身的变形通常是由于事故造成的，一般可用撑位法校正。
校正时，在与发生事故作用力或变形力相反的方向施力，在大多数情况下，可采用冷态校正，局部加热消除内应力，并进行相应的时效处理。
轿车校正最好是利用车身较正机校正，各部位几何尺寸公差和形位公差均要恢复到原车标准，动力性和经济性及乘坐的舒适性等都能得到保证。
车身的修理由初步矫正或粗略矫正的工序开始，车身的变形用撑位的办法消除，撑位作用力的角度，应尽可能地接近造成损伤的外力作用角度。
在拉力作用点背面，应拖加一个反作用力，使撑拉力能够调节。
对撑拉过程所产生的变形进行检测。
在相应部位进行适当加热，以消除内应力。
2. 加固在各构件局部损伤、断裂或产生裂纹时，允许加固修复，特别是对经常出现损伤的部位，更应采取加固措施，但避免随意加固或补焊构件，它将影响车身受力状态。
加固的方法主要有镶套加固、帮盒加固、圆弧镶角及角板加固。
3. 局部截换及更换新件对于车身锈蚀严重的部位，必须局部截换，对于断裂损坏的应整件更换，采用薄板冲压成型的立柱，应从生产厂购买零件，自行加工成型时，其材质、断面尺寸、厚度等均应符合原设计要求，对于断裂的立柱（含横梁）如整件换新时，必须要与原立柱连接形式相同。
二、车身外板的修复1. 外板损伤类型① 裂纹和断裂车辆在行驶时，车身总是不断振动，并承受交变载荷。
车辆突然加速，急转弯和紧急制动时，车身要随惯性力作用。
车辆通过凹凸路面时，车身又将发生弯曲和扭转变形等等。
汽车在长期经受这些外力作用，车身外板在应力集中和结构薄弱的部位，将产生裂纹和断裂。
车身外板在拐弯、折边和狭窄部位容易形成应力集中，如滑动车门框的四角，容易产生裂纹和断裂。
