音响系统组成连接和实操126页PPT
音响系统组成与各部分功能
实际声像调整
声相
声相：是指声音电信号的极性和声波传播有关。话 筒和音箱都需要检查声相。 声相和话筒的极性有关，音箱的极性有关，接线的 极性有关，话筒和音箱的安放位置有关。 调整原则：两个音源比单个音源声压级提高3dB。
话筒反相的解决方法
同相 音箱的同相与反相
反相
九.分析判断故障的简单方法
分析判断故障的简单方法
简单的音响系统
一般的音响系统
完整的音响系统
三.音响系统电平匹配
三种电平
前级输电平必须和后级要求输入电平相一致 音箱电平 音箱电平
线路电平
烧毁
电平匹配
线路电平
话筒电平
话筒电平
四.音响系统连接线
信号线
音箱线
音响系统连接线
五.音响系统常用接插件
卡农公插座 卡农母插座
卡农公插头 卡农母插头
XLR接插件及焊接放法
6.35大二芯插头
6.35插座
6.35大三芯插头
TS、trs接插件及焊接放法
NEUTRIK插座
NEUTRIK插头
neutrik接插件及焊接放法
Y型线（立体声线）
特殊线焊接放法
六.音响系统开关机
音响系统开机流程： 必须按照信号的流程从前到后顺序开机，即先打开 音源（话筒或播放器等），打开调音台，按下PFL开关， 带上耳机，调整声音电平与音色，弹起PFL开关，按下 相应发送开关，把标准音频电平依次送到周边设备，最 后打开功率放大器，调整其输入电平，使音量达到要求 声压级。 音响系统关机流程： 关机时与开机的顺序相反，即首先关掉功放， 再关掉周边设备，调音台，最后关掉音源。
调控部分的功能：对声音进行调整和控制
周边部分共分三种类型的设备
音响系统基础知识PPT课件
音响设计基础
音响系统组成
1.音源 2.调音台 3.周边设备 4.功放 5.音箱
主要内容
话筒：是将声音信号转换成电信号，又称麦 克风、拾音器、传声器。
按传输方式分为有线话筒和无线话筒。
按转换方式分为动圈话筒和电容话筒。
无线话筒的工作原理
用话筒音头将声 音的声波转制成音频 信号，以调频的方式 调制成一个超高频信 号，并通过天线向空 间发射出去。接收时， 采用一个调频接收机， 用天线接收载波信号 并经过高放、解调、 中放、比例鉴频、前 1声源 2话筒音头 置级、放大级，最后 5接收器 6调音台 输出一个音频信号。
音箱的串联与并联
串联阻抗 并联阻抗
ZT=Z1+Z2+Z3+…ZN
有效频率范围：
音箱声压频率范围越宽，则频率特性越好。音箱有效频率范围在国 际电工委员会标准中有严格规定，现在有些厂商虽然标出了音箱频率 响应范围，但没有标出有效范围。如一对音箱标明频率响应范围20Hz20kHz，而另一对音箱标明为30Hz-17kHz±3dB，两者相比后者似乎没 有前者的频率响应宽，但事实上，后一对音箱的频率响应曲线标明了 只在±3dB范围内变化，因此后者比前者好。
主要用在消除背景噪 音方面。所以也叫 “噪音门”。当输入 信号很小时，将声音 关闭（门关了），只 有当输入信号达到一 定的值的时候，才允 许放出声音（门开 了）。
压缩是反的。当输入 信号达到一定值的时 候，压缩是往下压， 而扩展是往上抬
压缩/限幅器 门限/扩展器
• 均衡器的作用：
• 校正各种音频设备产生的频率失真，以获得平坦响应 • 改善室内声场，改善由于房间共振特性或吸声特性不均匀而造成的
信噪比：
是指信号电平与功放输出的各种噪声电平之比，用db表示，这个数 值越大越好。

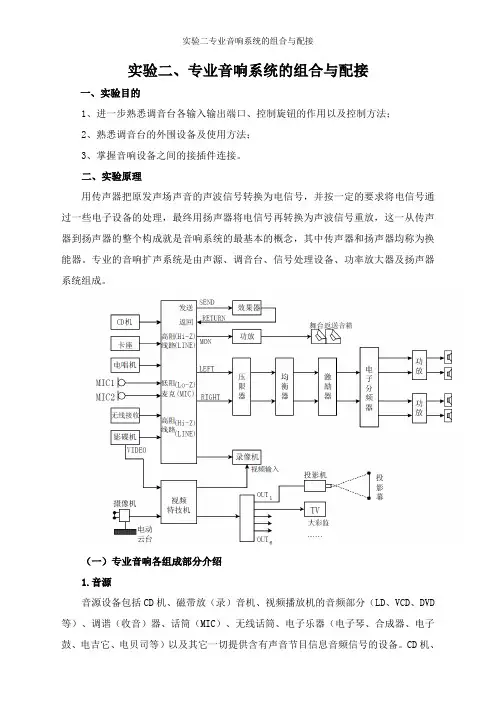

实验二专业音响系统的组合与配接
实验二、专业音响系统的组合与配接一、实验目的1、进一步熟悉调音台各输入输出端口、控制旋钮的作用以及控制方法；2、熟悉调音台的外围设备及使用方法；3、掌握音响设备之间的接插件连接。
二、实验原理用传声器把原发声场声音的声波信号转换为电信号，并按一定的要求将电信号通过一些电子设备的处理，最终用扬声器将电信号再转换为声波信号重放，这一从传声器到扬声器的整个构成就是音响系统的最基本的概念，其中传声器和扬声器均称为换能器。
专业的音响扩声系统是由声源、调音台、信号处理设备、功率放大器及扬声器系统组成。
（一）专业音响各组成部分介绍1.音源音源设备包括CD机、磁带放（录）音机、视频播放机的音频部分（LD、VCD、DVD 等）、调谐（收音）器、话筒（MIC）、无线话筒、电子乐器（电子琴、合成器、电子鼓、电吉它、电贝司等）以及其它一切提供含有声音节目信息音频信号的设备。
CD机、影碟机、卡座等它们向调音台提供幅度为1V左右的线路电平信号；话筒，通过它将人声和乐器声转变成电信号送入调音台，这类信号的幅度一般都很低，只有几个毫伏到几十个毫伏，要用屏蔽效果好的专用信号线传输。
2.调音台调音台是整个音响系统中的一个中心设备，无论是在制作节目如电影、电视、音乐等录音中，或是在剧场、歌舞厅等现场扩音调音中，调音台都是一种对音频信号进行技术控制和艺术加工处理的重要音响设备。
调音台在音响系统中的作用是把各个节目源输出的音频信号汇集在一起，进行控制调整、音质加工，并分配到所需要的通路（或声道）输出。
3.效果器在普通的专业音响系统中的作用是美化声音，主要是人声。
由于调音台具有信号分配功能，调音师可以将欲美化的声音在混合之前取一些出来通过专门的接口送往效果器，效果器对这个声音进行处理后又将它通过调音台上专门的接口回送并与调音台总输出信号混合，这样音箱就播放了含有经过处理的信号。
4.功率放大器它是把来自前级的线路信号进行功率放大（高电压约数十伏，大电流约数安培），将音频信号馈入扬声器（即音箱）。

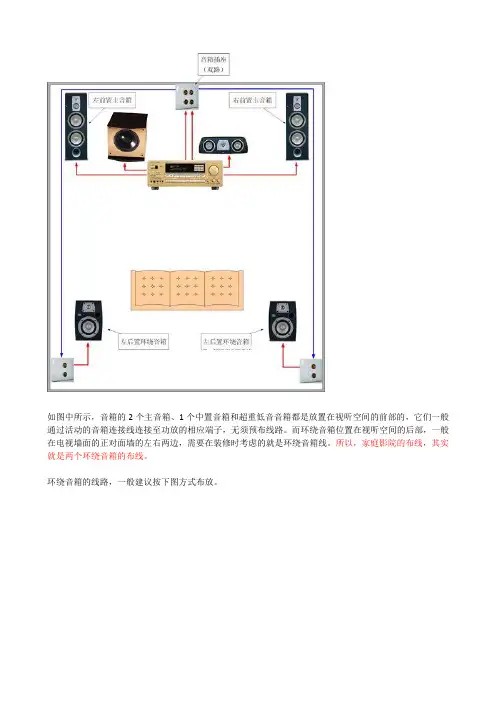

5.1音箱系统示意图
如图中所示，音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
说明：1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。
音箱功放的正确连接课件
频响匹配
根据音箱的频响特性选择 合适的功放，确保音频信 号的传输质量和音色的还 原度。
音箱与功放的连接顺序
先接音箱后接功放
在连接时，应先连接音箱 线，再连接功放。这样可 以避免在连接功放时意外 触碰到音箱造成损坏。
避免短路
在连接过程中，应避免音 箱线和功放的接口短路， 以免造成设备损坏或安全 事故。
详细描述
当音箱功放连接不正确时，音频信号可能会受到 干扰或失真，导致音质变差。
预防措施
在购买音箱和功放时，选择知名品牌和正规渠道 ，确保产品质量和性能。
噪音问题
01 总结词
音箱功放连接时可能会产生噪 音干扰。
02 详细描述
音箱功放连接时，如果存在电 磁干扰或接地不良等问题，可 能会导致噪音干扰，影响音质 。
，考虑联系专业维修人员检查。
03
杂音干扰
检查周围是否有电磁干扰源，如手机、电视等。保持功放和音箱远离干
扰源，或尝试更换抗干扰能力更强的线材。如问题仍未解决，考虑联系
专业维修人员检查。
THANKS FOR WATCHING
感谢您的观看
注意音箱摆放位置
合理摆放音箱位置，使声场分 布均匀，提高音质表现。
音箱功放的保养与维护
定期清洁
定期清洁功放和音箱表面，保持设备 整洁，避免灰尘影响音质。
定期检查连接线
定期检查音箱线和功放连接，确保线 材完好无损，如有损坏及时更换。
定期更新软件/固件
如有可更新版本，及时更新功放和音 箱的软件/固件，以提高设备性能和 稳定性。
模拟音箱功放
传统模拟放大技术，适用于大 多数应用场景。
音箱功放的工作原理
音源信号输入
声音输出
音响系统入门PPT课件
宾馆作广播节目和背景音乐并兼做消防紧急广播。 会议系统：会议中心、电话会议、电视会议和数字会议系
统。
世界专业音响设备生产厂家(部分)
分频器：
在音响系统中，分频就是把信号分成两个或两个以上的频段。它能使扬 声系统中的各种扬声器都工作于最佳的频率范围内，从而提高了功放 的工作效率，降低了音箱的频率失真，实现了高保真重放声音信号的 目的。用于实现分频任务的电路或音频设备称为分频器。
扩声子系统
激励器：
激励器是一种谐波发生器，利用人的心理声学特性，对声音信号进行修 饰和美化的声处理设备。通过给声音增加高频谐波成分等多种方法， 可以改善音质、音色、提高声音的穿透力，增加声音的空间感。现代 激励器不仅可以创造出高频谐波，而且还具有低频扩展和音乐风格等 功能，使低音效果更加完美、音乐更具表现力。
压限器：
它是音频信号的一种处理设备，可以将音频电信号的动态进行压缩或进 行限制，一般还附设有噪声门功能。压缩器为可变增益放大器，其放 大倍数(增益)可以随输入信号的强弱而自动变化，是成反比的。当输 入信号达到一定程度（阈值也称临界值）时，输出信号随输入信号的 增加而增加，这种情况称为压缩（Compressor）； 不再增加则称为 限制（Limiter）。
2、话筒通常按它转换能量的方式分类。话筒最通用的分类法，把话筒分为动圈 话筒和电容话筒。
特点： 动圈话筒：结构牢固，性能稳定，经久耐用，价格较低；频率特性良好，50-
15000Hz频率范围内幅频特性曲线平坦；指向性好；无需直流工作电压，使用 简便，噪声小。 电容话筒：在音频范围内幅频特性曲线平坦，这一点优于动圈话筒；无方向性； 灵敏度高，噪声小，音色柔和；输出信号电平比较大，失真小，瞬态响应性 能好
音响系统连接图示
3．个别歌曲本身的音色就不正常（尤其是民乐和戏曲）
向客人解释，并及时通知资讯部
麦克风声音发闷或者低频啸叫
1．前级功放上的MIC BASS旋钮开的太大，或者MIC TREBLE旋钮开的太小
把MIC BASS旋钮调小，或者把MIC TREBLE旋钮调大
2．音箱的高音单元烧毁了，或音箱分频器烧毁
B.房间设备柜中的设备不要随意调动，如果客人有调动要求，一定要找资讯部解决；
C.营业中如果有客人自行打开设备柜或者有损坏包房内设备的行为，一定要主动委婉的制止，问明客人的意图后采取相应的方法解决；
其他问题
问题
原因
解决办法
音箱一边有声音 一边没声音
1，前级上的BALANCE 旋钮不在 中间位置
把BALANCE 旋钮调到中间位置
2．前级的MAIN和MUSIC还有MIC旋钮其中一个没有打开
把以上旋钮开到正常位置
3．前级功放到后级功放的音频线没有正确连接
重新插接，确保插牢
4．前级的音频信号是否已经输入到后级功放（后级的信号指示灯是否闪亮）
5．音箱线没有正确连接在音箱和后级功放
正确连接上
6．音箱线不正常（断路或短路）
换线
电视蓝屏没有视频
把以上旋钮开到正常位置
3．麦克风线和前级功放没有正确连接
把麦克风线重新插在前级上，确保插牢
4．麦克风到前级的音频线不正常（有断路或短路）
换线或重新焊接
5．如果以上步骤都正常，说明前级的麦克风输入部分有故障，或者两只麦克风都坏了
换前级或麦克风
没有音乐声但是有麦克风声音（点歌电脑打开的前提下）
1．前级的MAIN和MUSIC旋钮其中一个没有打开
1．电视机的信号输入没有调在AV1频道上
音响系统的基本知识PPT课件
各设备的主要作用：音 箱
音箱 音响系统中将电信号转换为声音信号的设备 根据音箱在扩声系统中的作用。
第25页/共31页
各设备的主要作用：音 箱
第22页/共31页
各设备的主要作用： 均衡器
（二）反馈控制 在扩声系统工作中，由于室内声反射的存在，传声器、扬声器的布置 等原因引起声回授，严重时会产生啸叫，从而使传声增益开不大，声压级明显不够。啸 叫产生于其相位满足正反馈条件的若干个频率点。若用频率均衡器对这些频率段进行适 当的衰减，使这些相位上满足正反馈的频率点，其振幅低于产生振荡的要求值。从而破 坏了振荡两个条件中的振幅平衡条件，而达到消除振荡的目的，也即抑制了啸叫。 （三）增强监听效果 通过适当调节频率均衡，可以改善舞台上大型演出时的舞台噪声 情况，从而提高清晰度。
4、如果在节目过程中有人发言或主持人讲话。应将调音台上的混响关掉2/3，以防止 混响过长听不清讲话人的声音。（如果唱歌，请将混响恢复到原来的位置）。如果是 开会，请将混响全部关掉。
第12页/共31页
各设备的主要作用：电源时序器、话筒
电源时序器 管理音源设备（如无线话筒，DVD，），音频处理设备（调音台、均衡器、混音器、 效果、反馈抑制器、音频处理器等周边设备）及功放的电源开关顺序，防止开关顺序操 作不当损坏设备。
有线（无线）会议话筒：电容式或驻极体式话筒。特点：灵敏度 高，拾音距离远（一般在20cm以内），声音还原比较好，音质清晰 保真，适合在会议系统中领导讲话或做报告时使用；对声场环境要 求比较高，容易产生啸叫，一般要配合使用混音器、反馈抑制器等 设备。
有线（无线）国际手持话筒：动圈式话筒。特点：灵敏度低， 拾音距离近（一般在10cm以内），声音还原上低音会多些，适合 唱歌时使用，多功能厅，卡拉OK必配。
音响系统的连接
音响系统的连接音响系统的连接有很多种，不同的系统和设备有不同的连接方法。
但大体上原理都一样，主要还是有：音源+功放+喇叭，组成的。
1、现在的音源包括各种乐器，各种音源播放器及一些特殊的声音发生器。
2、功放是有各种放大电路组成的，可以对前级的信号进行放大，来推动后级的喇叭。
3、现在一般把多个喇叭组合在一起，形成音箱，也组成了很多种类的音箱。
以上就是最简单的一套音响系统。
当然现在的系统中又加入了很多辅助设备，我们叫做:周边设备。
我们现在一般是按照使用特点和客户的要求来灵活搭配音响系统，但同样的设备不同的连接方法所产生的音响效果也是不一样的，所以要求我们技术人员要多掌握这方面的知识。
音响系统中常用的连接线和接插件音响系统中设备与设备之间要达成联络传输、沟通等，都必须仰赖其连接的工具，这就是线材与接头。
它在整个音响系统中占据着非常重要的角色，现在专业音响系统中使用的连接线和接插件种类较多，下面我们把常见的线材与接插件种类作一下简单介绍：一、各种线材1、专业音频线：现在音频线有两芯、三芯、四芯、五芯等，这种线由于屏蔽效果好，可以用来传输高质量的音频信号；现在较专业的话筒一般使用三芯以上的线材，这种线材抗干扰能力强，可以做远距离传送。
当然这种线材也可以传送其它信号，如传送电脑灯的DMX512 控制信号。
2、同轴电缆线：一般用在视频方面，也有一些音频线，由于这种线材抗干扰能力较差，再加上设计时就不是主要用来传输音频信号的，因此不适合做长距离的音频信号传输。
3、集中式电缆线∶就是多条讯号线包裹在同一个保护管内，一般是连接系统内部使用，以减少独立线材的数量。
现在也用在诸如电视转播车、地下预埋和其它特殊方面。
这种线一般是有专业厂家加工好的，质量上较有保障。
4、光纤：许多CD 或MD 等录放音器材上常使用的传输线材，它传送的是数码信号。
随着数字化的普及，今后光纤在音响系统里的运用会越来越多. 5、MIDI 线∶通常为五芯线，传送有关MIDI 的信息，现在大多数使用在键盘、效果器等设备上。
【优】音箱功放的正确连接PPT资料
3、 峰值音乐输出功率（PMPO）：指的是完全不考虑失真的情况下， 功放电路或喇叭单元的瞬间最大输出功率。
(二)、 阻抗
1、 音箱阻抗：音箱的阻抗是指扬声器及RCL分频 电路的组合阻抗，是输入信号的电压与电流的比值。 音箱的输入阻抗大体可以分为高阻抗和低阻抗两种，
(三)、 频率范围：
功放的 这机是箱与标输入识电功源的放保护和接音地端箱声音还原能力的两个基本参数。 模(三式)、M一O总般D谐E波来: 失ST说真E(RT，HEOD音立)：体箱声上标识的频率范围越大，此音箱质量 3M、OD峰 就E值: 相m音o乐对n输o 出会模功拟好率方（式一PM些PO；）：但指“的是音完全箱不的考虑频失真率的范情况围下，”功放，电和路或“喇叭功单放元的瞬间最大输出功率。 Mon的o：频此方率式将范功围放的”两路是输有入信区号通别道的进行，并联在，功只输放入一电路路信号中来同很时容驱动易两个就放可大电路，两个输出端输出信号相同。 表，明同该 时 以功也做率会放表到大明器功2在放0一在H定桥z负接－载状下态2输下0出，K功8欧H率姆的z负大的载小时频，或一率4般欧在范姆功负围放载说时，明的书而输上出音标功明率箱在。8中欧姆要负靠载，几4欧姆负载或2欧姆负载状态下的输出功率 模(三式)、M个O总喇D谐E波叭: 失ST是真E(RT达HEOD不立)：体到声很宽频率范围的，因此才有了超低音、 这是标 全识频功放、和音超箱高声音音还原等能不力的同两个的基音本参箱数。种类，目的也是尽量增加 音箱的有效频率范围，更加真实地还原声音。 有些高品质功放，输入灵敏度低是由于采用更深的负反馈电路，所以具有更低的失真，更宽的频响和更好的音质。
音响系统连接实操.正式版PPT文档
► b. 中频段（M.F.）：中心频率可调，范围为250Hz ～ 8kHz；峰谷点的提衰量为15dB；这个频段的范围很宽，补 偿是围绕某个中心频率进行。若中心频率落在中高频段，提 衰旋钮补偿声音的明亮度。若中心频率落在中低频段，提衰 旋钮补偿声音的力度。
整8、。将其调响整好的效信号送果入主添输出通加道。，是现代广播电台、舞台扩音、 音响节目制作等系统中进行播送和录制节目 35mm大二芯插座：使用6.
LIMIT（LED）信号限幅指示灯 掌握了调音台的信号流程，便能从根本上去理解调音台，流程图分三个部分：信号输入部分，母线部分，信号输出部分。
的重要设备。调音台按信号出来方式可分为： 用来表征扬声器在空间各方向辐射的声压分布特性，频率越高指向性越狭，纸盆越大指向性越强。
调音台输入部分
► ⑥低切按键（100Hz）：按下此键，可将 输入声信号的频率成分中100Hz以下的成分 切除。此按键用于扩声环境欠佳，常有低频 嗡嗡声的场合和低频声不易吸收的扩声环境。 通常语言扩声时按下此键。
调音台输入部分
► ⑦均衡调节（EQ）：它分为三个频段：高频段（H.F.）、 中频段（M.F.）、低频段（L.F.），主要用于音质补偿。
7、利用监听耳机或者监听音箱，视听节目源声音效果。 35mm大二芯插座：使用6.
模拟式调音台和数字式调音台。 （10） 便携式调音台(Compact Mixer)
额定阻抗是指音频为400Hz时，从扬声器输入端测得的阻抗。 ⑤增益调节（Gain）：它是用来调节输入声信号的放大量，它与PAD结合可使输入的声信号进入调音台时处于信噪比高、失真小的最 佳状态，也就是可调节该路峰值指示灯处于欲亮不亮的最佳状态。 若中心频率落在中低频段，提衰旋钮补偿声音的力度。
