镍基复合材料ppt课件

合集下载

《镍基复合材料的制备及其摩擦学性能研究》

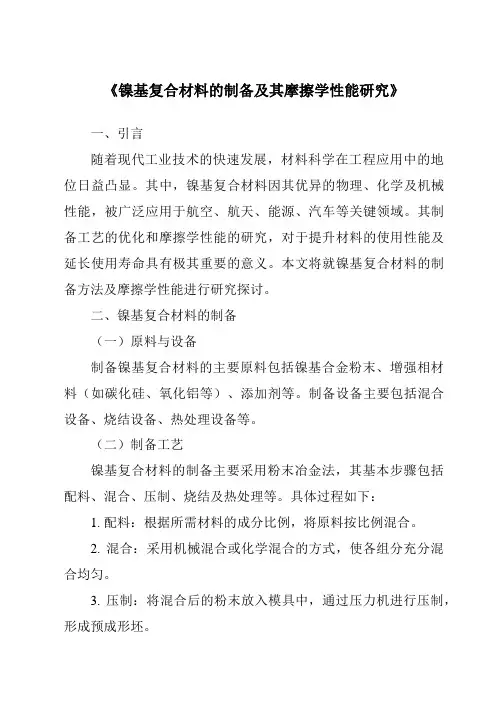

《镍基复合材料的制备及其摩擦学性能研究》一、引言随着现代工业技术的快速发展，材料科学在工程应用中的地位日益凸显。

其中，镍基复合材料因其优异的物理、化学及机械性能，被广泛应用于航空、航天、能源、汽车等关键领域。

其制备工艺的优化和摩擦学性能的研究，对于提升材料的使用性能及延长使用寿命具有极其重要的意义。

本文将就镍基复合材料的制备方法及摩擦学性能进行研究探讨。

二、镍基复合材料的制备（一）原料与设备制备镍基复合材料的主要原料包括镍基合金粉末、增强相材料（如碳化硅、氧化铝等）、添加剂等。

制备设备主要包括混合设备、烧结设备、热处理设备等。

（二）制备工艺镍基复合材料的制备主要采用粉末冶金法，其基本步骤包括配料、混合、压制、烧结及热处理等。

具体过程如下：1. 配料：根据所需材料的成分比例，将原料按比例混合。

2. 混合：采用机械混合或化学混合的方式，使各组分充分混合均匀。

3. 压制：将混合后的粉末放入模具中，通过压力机进行压制，形成预成形坯。

4. 烧结：将预成形坯放入烧结炉中，在一定的温度和压力下进行烧结，使材料致密化。

5. 热处理：烧结后的材料进行热处理，以提高材料的性能。

（三）制备过程中的影响因素在制备过程中，影响镍基复合材料性能的因素主要包括粉末粒度、压制压力、烧结温度和时间等。

这些因素对材料的致密度、成分分布及机械性能等有着重要的影响。

三、镍基复合材料的摩擦学性能研究（一）摩擦学性能的基本概念及测试方法摩擦学性能是衡量材料在摩擦过程中所表现出的性能，主要包括摩擦系数、磨损率等。

测试摩擦学性能的方法主要有摩擦试验机测试、磨损试验等。

（二）镍基复合材料的摩擦学性能特点镍基复合材料具有优异的摩擦学性能，其摩擦系数低，磨损率小。

这主要得益于其良好的硬度、耐磨性及抗高温氧化性能。

此外，增强相的加入也提高了材料的硬度和耐磨性，进一步优化了材料的摩擦学性能。

（三）影响镍基复合材料摩擦学性能的因素影响镍基复合材料摩擦学性能的因素主要包括材料成分、组织结构、表面处理等。

复合材料的基体材料最新课件

复合材料的基体材料最新课件
31
钛在较高的温度中能保持高强度，优良的抗氧化和抗腐蚀性能。它具有较高的强度／质量比和模量／质量比，是一种理想的航空、宇航应用材料。
复合材料的基体材料最新课件
32
钛合金具有比重轻、耐腐蚀、耐氧化、强度高等特点，是一种可在450～700 ℃温度下使用的合金，主要用于航空发动机等零件上。
复合材料的基体材料最新课件
33
用高性能碳化硅纤维、碳化钛颗粒、硼化钛颗粒增强钛合金，可以获得更高的高温性能。
美国己成功地试制成碳化硅纤维增强钛复合材料，用它制成的叶片和传动轴等零件可用于高性能航空发动机。
复合材料的基体材料最新课件
34
现在已用于钛基复合材料的钛合金的成分和性能如下钛合金的成分和性能
复合材料的基体材料最新课件
11
相反。对于非连续增强（颗粒、晶须、短纤维）金属基复合材料，基体的强度对复合材料具有决定性的影响，因此，要选用较高强度的合金来作为基体。
所以，要获得高性能金属基复合材料必须选用高强度铝合金作为基体，这与连续纤维增强金属基复合材料基体的选择完全不同。
如颗粒增强铝基复合材料一般选用高强度铝合金（如 A365，6061，7075）为基体。
复合材料的基体材料最新课件
24
(1) 铝和铝合金
铝是一种低密度、较高强度和具有耐腐蚀性能的金属。在实际使用中，纯铝中常加入锌、铜、镁、锰等元素形成合金，由于加入的这些元素在铝中的溶解度极为有限，因此，这类合金通常称为沉淀硬化合金，如A1--Cu--Mg和A1--Zn--Mg--Cu等沉淀硬化合金。
复合材料的基体材料最新课件
35
C、用于600-900 ℃的复合材料的金属基体

复合材料概述PPT课件

因此，基体开裂并不导致突然失效，材料的最终失效应变大于基体的失效应变。
.
2、高温力学性能室温下，复合材料的抗弯强度比基体材料高约10倍，弹性模
量提高约2倍。复合材料的抗弯强度至700℃保持不变，然后强度随温度升高而急剧增加；但弹性模量却随着温度升高从室温的137GPa降到850℃的80 GPa。这一变化显然与材料中残余玻璃相随温度升高的变化相关。
其中一个组分是细丝（连续的或短切的）、薄片或颗粒状，具有较高的强度、模量、硬度和脆性，在复合材料承受外加载荷时是主要承载相，称为增强相或增强体。增强相或增强体在复合材料中呈分散形式，被基体相隔离包围，因此也称作分散相；复合材料中的另一个组分是包围增强相并相对较软和韧的贯连材料，称为基体相。
1、室温力学性能
对陶瓷基复合材料来说，陶瓷基体的失效应变低于纤维的失效应变，因此最初的失效往往是基体中晶体缺陷引起的开裂。材料的拉伸失效有两种：
第一：突然失效。如纤维强度较低，界面结合强度高，基体较裂纹穿过纤维扩展，导致突然失效。
第二：如果纤维较强，界面结合较弱，基体裂纹沿着纤维扩展。纤维失效前纤维/基体界面在基体的裂纹尖端和尾部脱粘。
.
复合材料是由多相材料复合而成，共同特点主要有三个：
(１)综合发挥各种组成材料的优点，使一种材料具有多种性能，具有天然材料所没有的性能。例如，玻璃纤维增强环氧基复合材料，既具有类似钢材的强度，又具有塑料的介电性能和耐腐蚀性能。
(2)可按对材料性能的需要进行材料的设计和制造。如，针对方向性材料强度的设计，针对某种介质耐腐蚀性能的设计等。 (3)可制成所需的任意形状的产品，可避免多次加工工序。例如，可避免金属产品的铸模、切削、磨光等工序。
陶瓷基复合材料具有优异的耐高温性能，主要用作高温及耐磨制品。其最高使用温度主要取决于基体特征。陶瓷基复合材料已实用化或即将实用化的领域有刀具、滑动构件、发动机制件、能源构件等。法国已将长纤维增强碳化硅复合材料应用于制造高速列车的制动件，显示出优异的摩擦磨损特性，取得满意的使用效果。

镍及镍基合金焊接课件

力学性能测试
对焊接接头进行拉伸、弯曲、冲击等力学性能测试，确保满足设计要求。
07
CATALOGUE
案例分析
航空航天领域的应用案例
总结词
航空航天领域对材料性能要求极高，镍及镍基合金因其优异的高温性能和耐腐蚀性而被广泛应用。
详细描述
镍基合金焊接在航空发动机制造中具有重要应用，如涡轮叶片、燃烧室等关键部件的制造。通过先进的焊接工艺，确保了发动机的性能和安全性。
镍及镍基合金焊接课件
CATALOGUE
目录
• 镍及镍基合金概述 • 焊接基础 • 镍及镍基合金焊接特性 • 焊接方法与工艺 • 焊接材料选择 • 焊接质量控制与检验 • 案例分析
01
CATALOGUE
镍及镍基合金概述
镍及镍基合金的定义
镍及镍基合金
镍及镍基合金是一种以镍为主要成分的合金，通常含有铁、铬、钴等元素，具有优良的耐腐蚀性、高温强度和良好的加工性能。
镍基合金
镍基合金是以镍为主要成分，加入其他元素组成的合金，具有良好的高温强度、耐腐蚀性和抗氧化性，广泛应用于航空、航天、石油化工等领域。
焊接材料的选择
镍及镍基合金的焊接材料主要包括焊条、焊丝和焊剂等。选择焊接材料时，应考虑母材的化学成分、力学性能和焊接工艺要求等因素。
对于纯镍和镍基合金的焊接，应选择与母材成分相近的焊接材料，以保证焊接质量。
由于镍基合金对酸、碱、盐等腐蚀介质具有较好的耐受能力，被广泛应用于制造石油化工设备、管道等。
02
CATALOGUE
焊接基础
焊接的定义与分类
焊接定义
焊接是通过加热或加压，或两者并用，使两个分离的物体产生原子间相互扩散和联结，形成一个整体的工艺过程。

《复合材料原理》金属基复合材料界面控制 ppt课件

金具有很好的润湿性，润湿性好，才能充填
纤维束和丝之间的间隙。基体改性很少采用。
ppt课件
23
3 界面反应与界面控制
3.1基体改性
溶质元素可以减少碳纤维的溶解和界面反应：
提高活化能，减少碳纤维溶解阻止碳在反应产物中的扩散
System Al-C E103
0.43
(Al/Fe)-C (Al/Ga)-C
复合材料原理
ppt课件
1
第九讲金属基复合材料界面控制
1 强结合及其失效机制 2 界面问题与纤维涂层 3 界面反应与界面控制
ppt课件
2
精品资料
• 你怎么称呼老师？ • 如果老师最后没有总结一节课的重点的难点，你
是否会认为老师的教学方法需要改进？ • 你所经历的课堂，是讲座式还是讨论式？ • 教师的教鞭 • “不怕太阳晒，也不怕那风雨狂，只怕先生骂我
0.23
0.38
System (Al/Zn)-C (Al-Mg)-C (Al-Si)-C
E103 4.8
6.0
7.1
溶质元素对C在Al中溶解的影响 ppt课件
Al4C3速度常数 24
3 界面反应与界面控制
3.1基体改性
溶质元素在界面偏聚形成溶解和反应阻挡层：
ppt课件
25
3 界面反应与界面控制
表面涂层处理： (1) 改善润湿性，提高界面结合强度 (2) 防止过渡界面反应，降低界面脆性
ppt课件
11
2 界面问题与纤维涂层
2.1 界面化学反应
涂层能控制界面反应，有了涂层基体元素越过涂层扩散与纤维发生反应或纤维元素越过涂层扩散与基体反应将受到抑制。
80
扩散控制的反应层厚度

第二章复合材料的基体材料ppt课件

病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
❖ 四、聚合物材料 ❖ 1. 复合材料中常用的聚合物种类
❖ （1）不饱和聚酯树脂。用于玻璃纤维复合材料 ❖ （2）环氧树脂。性能优异，用于碳纤维复合材
料和优质玻璃纤维复合材料。 ❖ （3）酚醛树脂。性能较差，且需高压成形，用
性好的；对于非连续性增强复合材料，选高强度
合金为基体。
• （3）根据基体金属与增强物的相容性选择
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
2.1.2 结构复合材料的基体
结构复合材料的基体大致可分为轻金属基体和耐热合金基体两大类。
❖ 主要的增强物为：陶瓷颗粒或晶须。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
❖
Байду номын сангаас
Al2O3（刚玉）—典型的纯氧化物陶瓷。
有较高室温和高温强度。
❖
ZrO2—使用温度达2000～2200℃，主要
用作耐火坩锅，反应堆的绝缘材料，金属表面的
二、无机胶凝材料水泥，石膏，菱苦土，水玻璃等。
病原体侵入机体，消弱机体防御机能，破坏机体内环境的相对稳定性，且在一定部位生长繁殖，引起不同程度的病理生理过程
2.2 陶瓷材料
传统陶瓷是指陶器和瓷器，主要由含二氧化硅的天然硅酸盐矿物质制成。
现代陶瓷：高纯度、高性能的氧化物、碳化物、硼化物、氮化物等。

镍基复合材料

缺点及克服方法（1）疲劳性能稍差、塑性较低、使用中组织稳定性有所下降；（2）存在疏松，性能波动较大。
应用：镍基铸造高温合金用于飞机、
船舶、工业和车辆用燃气轮机的最关键的高温部件，如涡轮机叶片、导向叶片和整体涡轮等。
镍基复合材料在水环境中的摩擦学性能及磨损机理研究
复合材料在水环境中的摩擦系数比干摩擦降低了一半左右，磨损率仅为干摩擦下的 1／15，水环境中，负荷和速度的变化对摩擦系数的影响不大，摩擦系数基本保持在0．28～0．32之间，磨损率随负荷和滑动速度的增加而不断增加。
镍-蓝宝石反应性质的影响
在高温下，蓝宝石和镍或镍合金将发生反应，这种反应与弥散强化型合金所用的 Al2O3质点的稳定性观测结果相一致。除非这种反应能均匀地消耗材料或在纤维表面形成一层均匀的反应产物，否则就会因局部表面降粗糙而降低纤维的强度。
镍基复合材料的制造和性能
制造镍基复合单晶蓝宝石纤维复合材料的主要方法是将纤维夹在金属板之间进行加热。这种方法通常称为扩散结合。热压法成功的制造了Al2O3-NiCr复合材料，其最成功的工艺是先在杆上涂一层 Y2O3（约1μm），随后再涂一层为基体制造的。由于镍的高温性能优良，因此这种复合材料主要是用于制造高温下工作的零部件。
金属基复合材料最有前途的应用之一是做燃气涡轮发动机的叶片。这类零件在高温和接近现有合金所能承受的最高应力下工作，因此成了复合材料研究的一个主攻方向。
镍基变形高温合金
8.3
51
63.5
8.0
48
61.3
48 23 25.4
用途：镍基变形高温合金广泛地用来制造航空喷气发动机、各种工业燃气轮机的热端部件，如工作叶片，导向

高温合金基复合材料

• 主要强化纤维有金属纤维，SiC纤维、碳纤维、Al2O3纤维等
金属丝/Ni合金基复合材料
• 常用金属：钨，钍钨丝 a. 优点：可提高工作温度100度以上。大幅度提高其高温持久性能和高温蠕变性能，一般可以提高100h 持久强度 1 到3倍，主要用于高性能航空发动机叶片等重要部件 b. 缺点：比重高，含70%体积比的钨丝镍基复合材料的比重是强度最好的铸造高温合金的1.9倍
• TiC 陶瓷与 Fe 熔液之间的润湿性较好，两者之间无界面反应，在铁中溶解度低，制备简单，不用特殊处理。 • 常用制备方法：原位反应法，SHS • Fe 基合金大多数选用 FeAl 合金
• 研究方向：改善制备工艺及调整合金元素或添加合金元素进一步改善润湿性，以提高界面结合能力。比如指出加入Mo和Al可改善TiC与Fe熔液的润湿性，添加微量的稀土元素（0.6-0.8at%）可提高复合材料的延展性
• 常用制备方法：原位生长法，粉末冶金法，自蔓延高温合成法，浸渍法等。
• SiC陶瓷：与 Fe 熔液在高温下产生剧烈的化学反应生成脆性相铁硅化合物和片状石墨组织存在于界面之间，恶化陶瓷−金属界面。 • 制备方法：粉末冶金法和浸渍法 • 研究方向：提高润湿性和控制界面反应程度方法： 1) 添加合金元素。如在铁合金中添加 Ti、Zr 、Hf 等活性金属元素，这些活性元素与 SiC 反应生成可被 Fe 熔液润湿的 Si 或半金属的碳化物层。 2) 在铁合金中添加 Si 元素，Si 的加入可以大大降低铁合金与 SiC 润湿角。
• ZrO2 陶瓷：较高的熔点、高温耐磨性及抗高温氧化性，可应用于高温环境 • 缺点：与Fe熔液浸润性差本身存在可逆相变，t与m相转变过程中，晶体体积膨胀或收缩约5%

镍基合金 PPT课件

镍的一个重要特性是耐碱腐蚀,镍耐碱脆破裂的性能较好
镍耐磷酸腐蚀性能较好.在室温的一切浓度磷酸中，镍都是耐蚀的镍耐脱气的稀盐酸腐蚀
11
第五章：镍基合金 5.1 概述
二、纯镍的耐蚀性及合金元素的作用
2、合金元素在镍基耐蚀合金中的作用镍基耐蚀合金中主要添加的元素是：Cr、Cu、Mo
(1)、Cr的作用铬在镍基合金中最主要的作用是增加抗氧化性介质耐蚀能力。当铬量达到一定的临界值后，会在表面上生成一层连续、致密、附着性良好的Cr2O3膜，对合金抗氧化性介质腐蚀起保护作用。 Cr在镍基合金中主要以固溶态存在于基体中，少量生成碳化物
7
第五章：镍基合金 5.1 概述 2、镍基耐蚀合金
主要有以下五个系列
一、高镍耐蚀合金分类
(1) Ni-Cu 型耐蚀合金-蒙乃尔合金如Ni66Cu32 (Monel 400)、 Ni 65-Cu30 (Monel k-500) 等 (2) Ni-Cr 型耐蚀合金-Inconel合金
如0Cr15Ni75Fe ( Inconel 600) 、0Cr30Ni60Fe10 ( Inconel 690) 、
第五章：镍基合金
第五章：镍基合金
1
第五章：镍基合金 5.1 概述 5.2 各种镍基耐蚀合金介绍 5.3 镍基合金耐H2S/CO2腐蚀研究
2
第五章：镍基合金 5.1 概述镍在许多腐蚀性苛刻的介质中,都具有很高的耐蚀性能。镍对铜、铬、铁等金属元素有较高的固溶度,因而能组成成分范围广泛的镍合金。
镍合金与不锈钢中镍含量的区别是:
一般不锈钢镍含量在20 %以下; 若镍含量在20 %～30 %之间,则称高镍不锈钢; 镍合金中的镍含量在30 %以上, 称为高镍耐蚀合金; 凡镍含量不小于30 % ,Ni + Fe ≥50 %的称为铁镍基耐蚀合金; 凡镍含量不小于50 %者,称为镍基耐蚀合金

碳纳米管增强镍基复合材料综述课件

碳纳米管增强镍基复合材料综述课件
目录
• 引言 • 碳纳米管增强镍基复合材料的制备方法 • 碳纳米管增强镍基复合材料的性能研究 • 碳纳米管增强镍基复合材料的应用领域 • 碳纳米管增强镍基复合材料的研究展望
contents
01
引言
复合材料的定义与重要性
复合材料是由两种或两种以上材料组成的新型材料。
导电材料
碳纳米管增强镍基复合材料具有优异的导电性能，可替代部分金属导线，降低电子设备的重量和成本。
航空航天领域
结构材料
碳纳米管增强镍基复合材料具有高强度、轻质和耐高温等特性，适用于制造飞机和航天器的结构部件。
功能材料
碳纳米管增强镍基复合材料可用于制造高温过滤器、热交换器等航空航天功能部件。
碳纳米管的加入能提高镍基复合材料的抗热震性能，使其在温度剧烈变化的环境中仍能保持稳定性。
碳纳米管增强镍基复合材料在热管理领域具有广泛的应用前景，如散热、隔热等。
磁学性能
磁导率与磁滞回线
碳纳米管对镍基复合材料的磁学性能有显著影响，通过调整其含量和排列，可以调控复合材料的磁导率和磁滞回线。
磁损耗与磁热效应
生物医疗领域
生物传感器
碳纳米管增强镍基复合材料可用于制造生物传感器，用于检测生物分子和细胞活性。
药物载体
碳纳米管增强镍基复合材料具有较好的生物相容性和药物控释性能，可作为药物载体用于治疗癌症等疾病。
05
碳纳米管增强镍基复合材料的研究展望
提高材料的性能与稳定性
深入研究碳纳米管与镍基体的界面相互作用机制，以提高复合材料的力学、电学和热学性能。
详细描述
溶胶-凝胶法是一种基于溶液的制备方法。首先，将碳源和镍源溶解在溶剂中形成溶液，然后通过水解和缩聚反应形成凝胶。在凝胶形成过程中，碳纳米管可以在镍基质中均匀分散，形成碳纳米管增强镍基复合材料。该方法操作简便，适合大规模生产。

2024版《复合材料》PPT课件

基体材料选择
如环氧树脂、聚酰胺、聚酯等，具有良好的粘结性、耐腐蚀性等特点。
原材料预处理
包括清洗、干燥、剪裁、浸润等步骤，以确保原材料的质量和性能。
成型工艺方法介绍
手糊成型
喷射成型
将纤维增强材料和基体材料手工逐层铺设在模具上，通过手工涂刷或喷涂基体材料，形成复合材料制品。
利用喷枪将基体材料和短切纤维同时喷向模具表面，形成复合材料层。
复合材料可用于制造汽车发动机罩、底盘护板等部件，具有减振、降噪和提高耐久性等优点。
建筑领域应用
结构构件
复合材料用于制造建筑结构如梁、板、柱等，具有轻质高强、耐腐蚀和耐候性等优点，如纤维增强混凝土（FRC）在建筑中的应用。
外墙材料
复合材料可用于制造建筑外墙板、保温材料和装饰材料等，提高建筑的保温性能和美观度。
汽车工业应用
车身结构
复合材料用于制造汽车车身、车门、车顶等结构件，具有减重、提高刚度和耐撞性等优点，如碳纤维复合材料在高端跑车和电动汽车中的应用。
内饰部件复合材料可用于制造汽车座椅、仪表盘、门板等内饰部件，提高舒适性和美观度，如玻璃纤维增强塑料（GFRP）在内饰中的应用。
发动机和底盘部件
光子复合材料
能够调控光的传播路径和性质，具有隐身、光学存储等智能特性，在光通信、光计算等领域具有重要应用价值。
THANKS
汇报结束感谢聆听
《复合材料》PPT课件
目录
contents
• 复合材料概述 • 复合材料的组成与结构 • 复合材料的制备工艺 • 复合材料的性能特点 • 复合材料的应用实例分析 • 复合材料的未来发展趋势
01
复合材料概述
定义与分类
定义

复合材料.ppt1

b. 非双酚型
• •
链内含有环氧基，交联密度高，结合强度及耐热性均提高。三聚氰酸环氧含三氮杂环，有自熄性，耐电弧性好。
c. 胺基环氧结构中含高极性的酰胺键（-NHCO-），粘结性好，力学性能较高；但耐水性差，电性能有所下降。 d. 脂环族环氧结构中不含苯环，含脂环，稳定性更高，热学性能好，耐紫外线，不易老化。粘度低，工艺性好。 e. 脂肪族环氧 --- 高韧性环氧无六环状硬性结构，冲击韧性好，但与纤维结合力较差。
材料的基材。
二. 金属基材料
Al、Mg、Ti、Ni、Cu、Fe、Co、Zn、Pb及其合金，金属间化合物（TiAl、NiAl等）选材原则： 1．使用要求 • • 航天航空：选轻金属高性能发动机：工模具： Al、Mg及其合金 Ti、Ni及其合金
•
• •
汽车发动机活塞汽缸套：
集成电路散热元件：
Al合金
Tm低，化学活性高 Tm高，化学活性低
•
Ti
Tm高，化学活性高
三. 陶瓷材料
目的：增韧基体材料：新型陶瓷 • • • Al2O3、ZrO2、MgO、SiO2、莫来石 TiC、SiC Si3N4、Sialon
•
•
TiB2、Be2B、Be4B
MoSi2
§3. 增强材料
玻璃纤维碳纤维芳纶纤维 SiC纤维 B纤维 Al2O3纤维金属丝金属和陶瓷基低档高档中档 20～40元/Kg 600～1000元/ Kg 200～400元/ Kg
Fe、Co、Ni、Ag、Cu Ag、Cu、Al
2.环境温度

<450℃
Al、Mg
450～700℃
700～1000℃
Ti合金

镍基复合材料

镍基复合材料镍基复合材料是一种重要的结构材料，广泛应用于航空航天、汽车制造、化工等领域。

镍基复合材料具有优异的高温强度、耐腐蚀性能和热疲劳寿命，因此备受工程技术领域的关注和重视。

本文将对镍基复合材料的组成、性能和应用进行介绍。

镍基复合材料由镍基合金作为基体材料，通过添加其他合金元素或非金属材料形成复合结构。

常见的镍基复合材料包括镍基高温合金、镍基耐磨合金和镍基复合陶瓷等。

这些材料在高温、高压、强腐蚀等恶劣环境下具有出色的性能表现，因此在航空发动机、石油化工设备、核工程等领域得到广泛应用。

镍基复合材料的优异性能主要体现在以下几个方面：首先，镍基复合材料具有优异的高温强度和抗氧化性能。

在高温环境下，镍基复合材料能够保持较高的强度和硬度，不易发生变形和热膨胀，因此适用于高温零件的制造。

其次，镍基复合材料具有良好的耐腐蚀性能。

在酸碱盐等腐蚀介质中，镍基复合材料能够保持稳定的化学性能，不易发生腐蚀和损伤，因此适用于化工设备和海洋工程等领域。

此外，镍基复合材料还具有优异的热疲劳寿命和耐磨性能。

在高温循环载荷下，镍基复合材料不易发生疲劳开裂和断裂，能够保持较长的使用寿命；同时，在高速摩擦磨损条件下，镍基复合材料的磨损率较低，具有良好的耐磨性能。

镍基复合材料的应用领域非常广泛，包括航空航天、船舶制造、化工设备、能源开采等多个领域。

在航空发动机中，镍基复合材料被用于制造叶片、涡轮盘等高温零件，能够提高发动机的工作温度和效率；在海洋石油平台上，镍基复合材料被用于制造耐腐蚀的管道和阀门，能够提高设备的使用寿命和安全性。

总的来说，镍基复合材料具有优异的高温强度、耐腐蚀性能和热疲劳寿命，是一种重要的结构材料。

随着工程技术的不断发展，镍基复合材料将会在更多领域得到应用，并发挥重要作用。

镍基复合材料

镍基复合材料的应用10级金属（1）班1007024101镍基复合材料的应用镍基复合材料是以镍及镍合金为基体制造的。

由于镍的高温性能优良，因此这种复合材料主要是用于制造高温下工作的零部件。

镍基复合材料主要用于液体火箭发动机中的全流循环发动机。

这种发动机的涡轮部件要求材料在一定温度下具有高强度、抗蠕变、抗疲劳、耐腐蚀、与氧相容。

在目前正在研制的系统中这些部件选用镍基高温合金。

虽然用SiC 颗粒或纤维增强的复合材料可以达到高强度、高刚度和抗蠕变。

但在全流循环发动机的富氧驱动气体环境下，这些材料不能兼顾与氧的相容性。

发动机起动瞬变过程的热冲击环境，排除了涡轮叶片采用加涂层的材料系的可能。

因此，用整体材料制作的涡轮叶片，必须经受住富氧燃烧产物所形成的环境。

因为涡轮部件和涡轮盘在大约9min 运行中一般不用冷却，所以在短时运行中，整体材料温度达到730℃是正常的。

对某些设计，希望密度低于6.5g/cm3 的材料的强度要大于1040MPa。

应力、温度和化学环境都十分苛刻，要延长维修平均间隔时间(MTBR)使这些材料性能目标更难达到。

其它非旋转部件也必须经受住极端运行环境的考验。

喷注器面板、喷注壳体和预燃烧器在高温下都必须抗氧化、耐腐蚀、抗氢脆。

喷嘴调节和控制流入主燃烧室的推进剂流量。

预燃烧室是个小型燃烧室。

在这个燃烧室里，产生涡轮驱动气体。

在目前一些系统(其中一些被有效冷却)中，这些部件使用钴合金。

未来发动机的这些部件，预计有极端的热环境(气体温度接近918℃)和高达62MPa 的压力。

Si3N4 整体材料正在用作喷嘴壳体，但陶瓷壳体与金属推力室的匹配困难还没有解决。

由于喷嘴壳体的形状是轴对称的，所以早就有人建议这种壳体采用连续纤维增强的复合材料，但部件的匹配条件向连续纤维增强的复合材料提出挑战。

以下为两种比较典型的镍基复合材料及其主要性能：（一）、镍基变形高温合金以镍为主要基体成分的变形高温合金。

镍基变形高温合金以汉语拼音字母“GH”加序号表示，如GH36、GH49、GH141等。
