裂缝测量仪的相关介绍

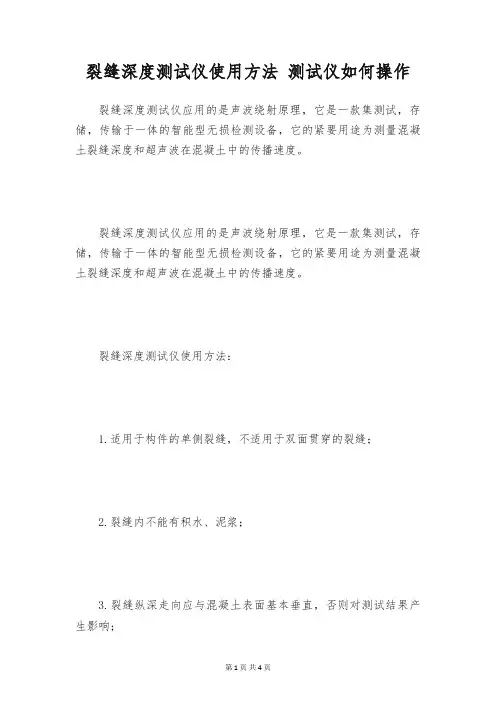

裂缝深度测试仪使用方法 测试仪如何操作

裂缝深度测试仪使用方法测试仪如何操作裂缝深度测试仪应用的是声波绕射原理,它是一款集测试,存储,传输于一体的智能型无损检测设备,它的紧要用途为测量混凝土裂缝深度和超声波在混凝土中的传播速度。
裂缝深度测试仪应用的是声波绕射原理,它是一款集测试,存储,传输于一体的智能型无损检测设备,它的紧要用途为测量混凝土裂缝深度和超声波在混凝土中的传播速度。
裂缝深度测试仪使用方法:1.适用于构件的单侧裂缝,不适用于双面贯穿的裂缝;2.裂缝内不能有积水、泥浆;3.裂缝纵深走向应与混凝土表面基本垂直,否则对测试结果产生影响;4.混凝土表面清洁平整;5.换能器通过耦合剂与混凝土表面耦合,耦合剂可选用较廉价的膏体,如凡士林、黄油、浆糊等;6.为了避开混凝土内部的绕射声波被横跨裂缝的钢筋短路,两个换能器的连线方向不宜与混凝土内部的钢筋走向平行,而应形成确定的夹角。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词:等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
浓度计测试仪检测酸性溶液的使用方法,它是要结合这种仪器使用说,酸性溶液是一种常用的试验室液体,比如盐酸,硫酸,硝酸。
检测酸性溶液用这种浓度计测试仪,相对比较简单些,由于这种浓度计测试仪是新型密度计,操作便利快捷,测量。
实在是如何操作,下面讲解:酸性溶液是什么酸性是指一种物质在溶剂中能向其它物质供应氢离子的本领。
25℃下,当pH7时,溶液呈酸性,酸性溶液就是H^+的浓度大于OH^—的浓度的溶液,常用有盐酸,硫酸,硝酸。
浓度计测试仪是什么浓度计测试仪是一种电子液体密度计,电子密度计是将现代微电子技术与阿基米德原理相结合而研发出来的新型密度测试仪器,测量过程仅需数秒钟,瞬间显示硫酸浓度。
BJLF-2型裂缝测宽仪资料

BJLF-2系列裂缝测宽仪BJLF-2系列裂缝测宽仪可广泛用于桥梁、隧道、建筑物、混凝土路面、金属表面等裂缝宽度的定量检测。
设备主要由手持式彩色液晶屏主机、彩色显微放大探头(带1.5米连接缆)构成,测量时程序自动扫描、捕获裂缝并在显示屏上实时显示裂缝的宽度数值,也可以对需要的裂缝进行拍照(裂缝照片中同时保存裂缝图像、宽度数据、刻度尺、放大倍数和裂缝编号等图像信息),裂缝照片为标准BMP格式,直接存储到任意U盘中,方便用户进一步的图像分析或打印存档。
一、功能特点1.自动判读裂缝宽度、拍摄裂缝照片、照片回放浏览功能,实时读数且精度高,高于0.01mm;2.可选择使用多种放大倍数探头,测试范围可达到0-8mm;3.手持式主机采用工程塑料,轻巧美观,结实耐用;4.简单对准裂缝即可自动读数,无需任何设置,傻瓜式操作;5.裂缝照片为BMP格式,直接拍摄存储到任意U盘中;6.国内唯一能在裂缝照片中同时保存裂缝图像、数据宽度、刻度尺、放大倍数和裂缝编号等信息(如下图);7.主机和探头共用一块锂电池供电,提供备用电池。
8.附经计量认证部门检定的标定板,可对仪器进行快速标定;9.提供3种不同功能、型号供选择,可升级功能,满足不同用户的需要;二、主要技术参参数1、最大检测范围:0-8mm ;2、放大倍数:40倍/20倍/13倍/10倍,可选;3 、自动读数测量范围:0.01-2.1mm;自动读数精度:优于0.01mm(±0.007mm)(使用40倍探头);4、自动读数测量范围:0.01-4.2mm;自动读数精度:优于0.02mm(±0.013mm)(使用20倍探头);5、工作温度:-20~+60℃6、主机接口:标准USB;7、存储介质:可以标配1GU盘,可保存5000张照片(可使用市场上任意大小U盘随意扩充);8、图像存储格式:BMP格式,24位彩色/320*240;9、供电:7.4V锂电池10、尺寸:主机225x115x33mm(液晶屏:85x65mm);探头:40x45x65mm;11、重量:主机750克,探头150克。

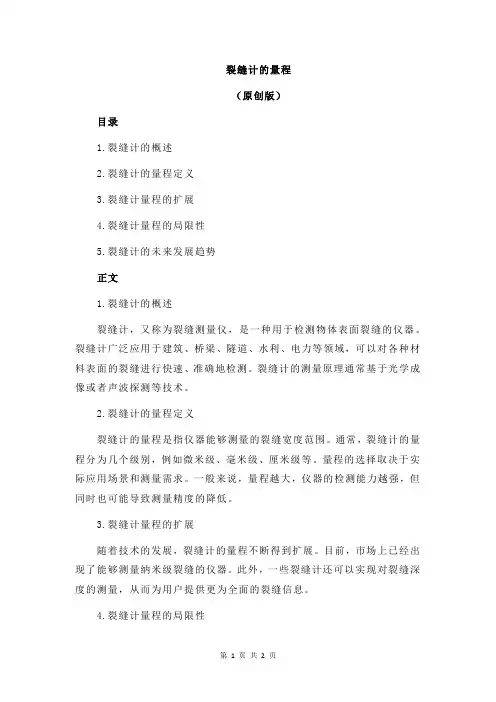

裂缝计的量程

裂缝计的量程(原创版)目录1.裂缝计的概述2.裂缝计的量程定义3.裂缝计量程的扩展4.裂缝计量程的局限性5.裂缝计的未来发展趋势正文1.裂缝计的概述裂缝计,又称为裂缝测量仪,是一种用于检测物体表面裂缝的仪器。
裂缝计广泛应用于建筑、桥梁、隧道、水利、电力等领域,可以对各种材料表面的裂缝进行快速、准确地检测。
裂缝计的测量原理通常基于光学成像或者声波探测等技术。
2.裂缝计的量程定义裂缝计的量程是指仪器能够测量的裂缝宽度范围。
通常,裂缝计的量程分为几个级别,例如微米级、毫米级、厘米级等。
量程的选择取决于实际应用场景和测量需求。
一般来说,量程越大,仪器的检测能力越强,但同时也可能导致测量精度的降低。
3.裂缝计量程的扩展随着技术的发展,裂缝计的量程不断得到扩展。
目前,市场上已经出现了能够测量纳米级裂缝的仪器。
此外,一些裂缝计还可以实现对裂缝深度的测量,从而为用户提供更为全面的裂缝信息。
4.裂缝计量程的局限性尽管裂缝计的量程不断扩大,但仍然存在一定的局限性。
例如,对于宽度小于仪器量程下限的微小裂缝,裂缝计可能无法进行准确检测。
此外,裂缝计在测量过程中可能会受到环境因素的影响,例如光照、温度等,这也可能对测量结果产生一定程度的影响。
5.裂缝计的未来发展趋势展望未来,裂缝计将在以下几个方面实现进一步的发展:(1)量程的进一步扩大,实现对更微小裂缝的检测;(2)测量精度的提高,提高裂缝计的检测能力;(3)智能化和自动化水平的提升,降低人工操作的复杂程度;(4)功能多样化,实现对裂缝深度、形状等多方面信息的测量。
裂缝综合检测仪的参数介绍

裂缝综合检测仪的参数介绍
裂缝综合检测仪用于桥梁、隧道、墙体、混凝土路面、金属表面等裂缝深度检测和裂缝宽度检测及被测裂缝图像存储。
裂缝综合检测仪参数:
依据标准:中华人民共和国《房屋安全鉴定标准》—GJ125—99
超声法检测混凝土缺陷技术规程—CESC21:2000。
硬件平台:ARM9嵌入式平台、触摸屏。
显示模式:4.3寸TFT高亮度彩色液晶屏。
测量范围:0mm~6mm深度。
测量精度:≤±0.01mm。
检测范围:5mm~500mm。
检测精度:≤±5%。
存储容量:2G内置SD卡(大于10000个文件)。
供电方式:内置锂电池,连续工作大于8小时。
工作温度:-10℃~+55℃。
工作湿度:≤90%RH。
主机体积:156mm×115mm×33mmm。
主机重量:740g(含锂电池)。
裂缝综合检测仪试验步骤:
裂缝深度检测:
(1)测试条件:
利用本仪器对结构混凝土裂缝深度检测时,要求被测的裂缝内无耦合介质(如水、泥浆等),以免造成超声波信号经过这些耦合介质“短路”。
(2)自动检测:
自动检测裂缝深度时,必须先测试一组不跨缝数据,再测试一组跨缝数据,然后才能进行深度计算。
(3)手动检测:
手动检测方式主要是根据波形相位发生变化时测距和裂缝深度之间的关系来得到缝深值。
裂缝宽度检测:
测量裂缝宽度时,将摄像头放在待测裂缝上摄像头将裂缝图片传输到仪器并显示在液晶屏上,待图像清晰后,可自动识别裂缝轮廓;。
裂缝测深仪器的操作方法

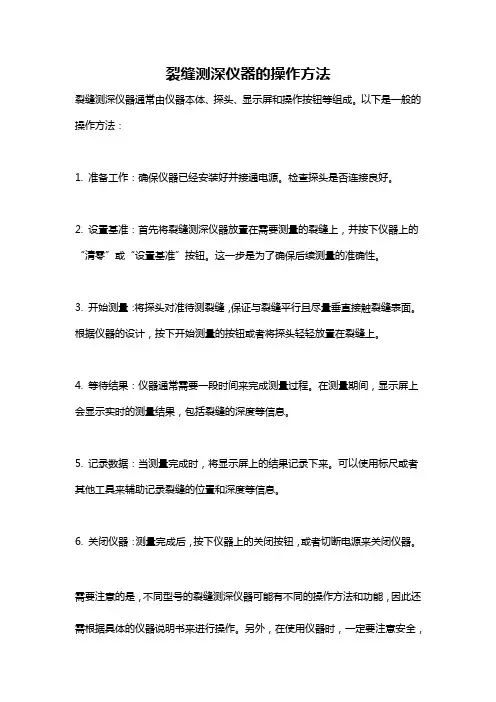

裂缝测深仪器的操作方法
裂缝测深仪器通常由仪器本体、探头、显示屏和操作按钮等组成。
以下是一般的操作方法:
1. 准备工作:确保仪器已经安装好并接通电源。
检查探头是否连接良好。
2. 设置基准:首先将裂缝测深仪器放置在需要测量的裂缝上,并按下仪器上的“清零”或“设置基准”按钮。
这一步是为了确保后续测量的准确性。
3. 开始测量:将探头对准待测裂缝,保证与裂缝平行且尽量垂直接触裂缝表面。
根据仪器的设计,按下开始测量的按钮或者将探头轻轻放置在裂缝上。
4. 等待结果:仪器通常需要一段时间来完成测量过程。
在测量期间,显示屏上会显示实时的测量结果,包括裂缝的深度等信息。
5. 记录数据:当测量完成时,将显示屏上的结果记录下来。
可以使用标尺或者其他工具来辅助记录裂缝的位置和深度等信息。
6. 关闭仪器:测量完成后,按下仪器上的关闭按钮,或者切断电源来关闭仪器。
需要注意的是,不同型号的裂缝测深仪器可能有不同的操作方法和功能,因此还需根据具体的仪器说明书来进行操作。
另外,在使用仪器时,一定要注意安全,
避免过度施力或者损坏探头等。
裂缝综合检测仪的参数介绍

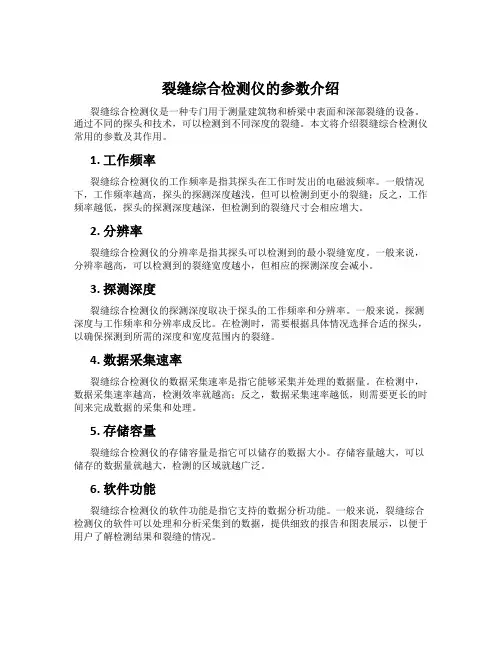

裂缝综合检测仪的参数介绍裂缝综合检测仪是一种专门用于测量建筑物和桥梁中表面和深部裂缝的设备。
通过不同的探头和技术,可以检测到不同深度的裂缝。
本文将介绍裂缝综合检测仪常用的参数及其作用。
1. 工作频率裂缝综合检测仪的工作频率是指其探头在工作时发出的电磁波频率。
一般情况下,工作频率越高,探头的探测深度越浅,但可以检测到更小的裂缝;反之,工作频率越低,探头的探测深度越深,但检测到的裂缝尺寸会相应增大。
2. 分辨率裂缝综合检测仪的分辨率是指其探头可以检测到的最小裂缝宽度。
一般来说,分辨率越高,可以检测到的裂缝宽度越小,但相应的探测深度会减小。
3. 探测深度裂缝综合检测仪的探测深度取决于探头的工作频率和分辨率。
一般来说,探测深度与工作频率和分辨率成反比。
在检测时,需要根据具体情况选择合适的探头,以确保探测到所需的深度和宽度范围内的裂缝。
4. 数据采集速率裂缝综合检测仪的数据采集速率是指它能够采集并处理的数据量。
在检测中,数据采集速率越高,检测效率就越高;反之,数据采集速率越低,则需要更长的时间来完成数据的采集和处理。
5. 存储容量裂缝综合检测仪的存储容量是指它可以储存的数据大小。
存储容量越大,可以储存的数据量就越大,检测的区域就越广泛。
6. 软件功能裂缝综合检测仪的软件功能是指它支持的数据分析功能。
一般来说,裂缝综合检测仪的软件可以处理和分析采集到的数据,提供细致的报告和图表展示,以便于用户了解检测结果和裂缝的情况。
7. 其他参数除了以上介绍的常见参数外,裂缝综合检测仪还有一些其他参数,例如电池寿命、工作温度、防水等级等。
这些参数同样需要考虑到具体使用情况,以确保检测仪的正常使用和长时间的使用寿命。
结论裂缝综合检测仪作为一种检测建筑物和桥梁裂缝的设备,其参数选择和使用非常关键。
在选择裂缝综合检测仪时,需要充分了解其参数和特性,以确保能够满足实际检测需求,并且提供准确、可靠的检测结果。
裂缝宽度检测仪的参数特点介绍

裂缝宽度检测仪的参数特点介绍前言在建筑结构中,裂缝的出现往往是不可避免的现象,而裂缝的宽度直接关系到建筑结构的稳定性和安全性。
因此,建筑工程中的裂缝宽度检测是非常关键的一项工作。
现代科技的不断进步,使得人们对于裂缝宽度检测的要求也越来越高。
裂缝宽度检测仪作为一种新型的检测仪器,具备很多优秀的特点和优势,可以为建筑工程的裂缝宽度检测提供更加快捷,准确,科学的方法和手段。
本文将着重介绍裂缝宽度检测仪的参数特点。
参数特点裂缝宽度检测仪作为一种专业化的检测仪器,主要是通过测量裂缝的宽度大小来判断建筑结构的裂缝状况,以此保证建筑结构的稳定性和安全性。
因此,裂缝宽度检测仪的参数特点主要涉及到以下几个方面。
精度高裂缝宽度检测仪采用的高精度传感器可以实现对裂缝宽度的精确测量,保证了检测结果的准确性和可靠性。
传感器的精度主要取决于传感器的灵敏度和分辨率,一般要求灵敏度至少在0.01mm以上,分辨率至少在0.001mm以上才能够保证检测精度。
稳定性好裂缝宽度检测仪在检测过程中,传感器要能够保证长时间稳定工作,以确保检测结果的稳定性和可靠性。
因此,对于传感器的稳定性,要求较高。
一般来说,传感器的温度漂移要小于0.05%/℃,而随时间的漂移要小于0.01%/h。
动态响应快由于建筑结构裂缝往往是动态变化的,因此裂缝宽度检测仪的动态响应速度也非常重要。
检测仪器的动态响应速度主要取决于传感器的响应时间和采样率,一般来说,传感器的响应时间应该小于1ms,采样率应该大于1kHz,这样才能够保证对于裂缝的动态响应。
显示直观裂缝宽度检测仪在测量结果的显示方面也需要做到直观和方便。
一般来说,检测仪器的显示屏可以显示测量结果、单位、检测时间等信息,并且具备多种显示模式和曲线图显示功能,方便用户进行数据分析和处理。
操作简单在使用裂缝宽度检测仪进行检测的过程中,操作简单易学也非常重要。
裂缝宽度检测仪的操作控制应该做到使用简单、方便,用户只需简单地操作检测仪器的几个按钮即可完成整个检测过程。
HC-CS201裂缝深度测量仪

1.保护层厚度测量(标称)范围:
第一量程(标称)范围:6mm~90 mm;
第二量程(标称)范围:7mm~180mm;
表1保护层厚度测量(标称)范围与被测钢筋直径关系表
钢筋直径
(mm)
第一量程(标称)范围
第二量程(标称)范围
下限
上限
下限
上限
6
6
70
7
90
8
7
70
10
100
10
7
80
11
126
库号
RL003171
设备名称
HC-CS201裂缝深度测量仪
品牌
润联牌
供应商
邢台润联科技开发有限公司
市场价
7200
HC-CS201裂缝深度测量仪
应用领域:
HC-CS201裂缝测深仪应用超声波衍射(绕射)原理测量混凝土等非金属材料表面裂缝的深度。
符合标准:
CECS21:2000《超声波检测混凝土缺陷技术规程》
n摄像头内置照明光源,无需准备人工照明装置
n探头信号线长达10米
n高精度,估测达到0.01mm
n配备标准板,随时自我检定
技术参数:
型号
KON-FK(O)
放大倍数
40倍
测量范围
0.02—2.0mm
估测精度
0.01mm
标准配置:
主机1台;探头1个;探头-主机信号线1根;标准刻度板1片;充电器1个;说明书1本;合格证1本;仪器箱1个;卷尺1把;资料袋1个;售后承诺1页;仪器箱钥匙2把。
摄影传感器:140万像素彩色CCD照相机
照相机电源:碱性干电池,(5号2节)
照相机大小:150(长)×72(宽)×89(高)(照相机电缆线除外)
混凝土裂纹检测仪的使用方法

混凝土裂纹检测仪的使用方法混凝土裂纹检测仪的使用方法一、前言混凝土裂缝检测是混凝土结构质量检测的重要内容之一。
裂缝的形成和发展是混凝土结构病害产生的主要原因之一,也是影响混凝土结构寿命和使用安全的重要因素。
因此,对混凝土结构裂缝的检测和评估具有重要的意义。
混凝土裂纹检测仪是一种能够快速、准确地检测混凝土结构裂缝的仪器,本文将详细介绍混凝土裂纹检测仪的使用方法。
二、混凝土裂纹检测仪的结构和原理混凝土裂纹检测仪由主机、测量杆、传感器、数据处理器等组成。
主机是检测仪的核心部件,主要包括显示屏、控制板、电源等;测量杆是用于测量混凝土裂缝的杆状部件,有多种长度可供选择;传感器是用于检测混凝土裂缝的敏感部件,通过传感器可以将混凝土裂缝的信号转换成电信号,传递到主机并进行数据处理。
混凝土裂纹检测仪的原理是通过传感器检测混凝土裂缝的变形,将变形信号转换成电信号并传递到主机。
主机通过对电信号的处理,可以显示混凝土裂缝的大小、形态和位置等信息。
三、混凝土裂纹检测仪的使用方法1.检测前的准备工作(1)检查仪器的电源是否充足,电源线是否接好。
(2)将测量杆与传感器连接好,确保传感器与测量杆的接触良好。
(3)将传感器置于混凝土表面上,调整传感器的位置,使其正对裂缝,并将测量杆的指针归零。
2.检测过程(1)将传感器轻轻按压在混凝土表面上,使其与混凝土表面接触紧密。
(2)缓慢地将传感器沿着裂缝方向移动,同时观察测量杆上的指针,当指针开始运动时,停止移动传感器,并记录指针的位置。
(3)再次将传感器移动至下一个裂缝处,重复上述过程,直至检测完所有裂缝。
(4)将检测到的数据保存到数据处理器中,并进行数据处理和分析。
3.注意事项(1)在检测过程中,传感器的位置应该保持稳定,避免频繁移动。
(2)在检测过程中,测量杆应该垂直于混凝土表面,以保证测量的准确性。
(3)在检测过程中,应该注意传感器与混凝土表面的接触情况,避免接触不良影响检测结果。
DJCK-02 裂缝测宽仪使用指导

DJCK-2 裂缝测宽仪使用说明书一、仪器组成DJCK-2裂缝测宽仪由带刻度线的视频显示屏、显微摄像测量探头、信号传输电缆组成。
见图1。
图1 DJCK-2 裂缝测宽仪组成二、技术参数放大倍数:40;测量范围:0.02—2.0mm;估读精度:0.01mm;使用电压:12VDC(8节充电电池);尺寸:主机:270×15×50(mm);测量头:40×40×60(mm);重量:800g。
三、使用方法1.裂缝宽度测量:用电缆连接显示屏和测量探头,打开电源开关,将测量探头的两支脚放置在裂缝上,在显示屏上可看到被放大的裂缝图像,稍微转动摄像头使裂缝图像与刻度尺垂直,根据裂缝图像所占刻度线长度,读取裂缝宽度值(见图2)。
图2 裂缝宽度测量示意图2.仪器校验:校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm的刻度线。
分别把摄像测量头支脚放在不同宽度的刻度线上,屏幕上读取相应的刻度线宽度。
当误差小于0.02mm时,仪器方可正常使用。
四、注意事项1.使用前应先进行校验,校验正常后,再使用;2.校验时,误差超过0.02mm时,请将仪器送回厂家校验维修。
3.摄像镜头:可用橡皮囊吹或用软毛刷进行清洁;4.用后应及时充电,长期不用每月应充电一次。
5.连接测量探头的插头为自锁式插头,插连线时将信号线插头的红点与探头的红点对齐后插入即可,拔下时用手捏住插头根部的螺纹处直接拔出。
切勿左右旋转或用力拉线,以免造成探头内部线路损坏。
五、故障排除1.按下电源,屏幕无显示:①检查连线是否连接好;②电池是否充足电。
2.观测裂缝时,边缘图像模糊,检查被测裂缝表面是否高低不平,调整测量探头使之垂直于裂缝。
3.校验时,刻度线边界模糊:检查校验板是否为正面朝上。
六、仪器配置1.主机一台2.测量探头一个3.连接线一条4.充电器一个5.橡皮囊一个6.检验板一块7.使用说明书一本8.合格证一张。
混凝土裂缝检测常用工具推荐

混凝土裂缝检测常用工具推荐一、引言混凝土结构是现代建筑中不可或缺的一部分,但长期的使用和自然环境的影响会导致混凝土结构出现裂缝,从而影响结构的强度和稳定性。
因此,混凝土裂缝检测是建筑维护和修复的重要环节。
本文将介绍混凝土裂缝检测的常用工具,力求为读者提供一些实用的参考。
二、工具分类在混凝土裂缝检测中,常用的工具主要包括以下几类:1.非破坏检测仪器非破坏检测仪器是指可以在不破坏混凝土结构的情况下,对混凝土结构进行检测的仪器。
常见的非破坏检测仪器有:(1)超声波检测仪:超声波检测仪是一种利用超声波在材料中传播的特性来检测材料内部结构的仪器。
可以用来检测混凝土结构中的裂缝、空洞、腐蚀等缺陷。
(2)雷达检测仪:雷达检测仪是一种利用电磁波在材料中传播的特性来检测材料内部结构的仪器。
可以用来检测混凝土结构中的裂缝、钢筋位置等信息。
(3)红外线热像仪:红外线热像仪可以通过检测混凝土结构表面的温度分布来发现隐藏在混凝土内部的缺陷和裂缝。
2.手持检测仪器手持检测仪器是指可以手持操作的,用于检测混凝土结构表面裂缝的仪器。
常见的手持检测仪器有:(1)激光测距仪:激光测距仪可以用来测量混凝土结构表面裂缝的宽度和深度,精度较高。
(2)显微镜:显微镜可以用来观察混凝土结构表面裂缝的形态和结构,从而判断裂缝的原因和严重程度。
3.其他工具除了非破坏检测仪器和手持检测仪器外,还有一些其他常用的工具,如检测锤、划线笔、钢尺、摄像机等。
这些工具虽然不是专门用于混凝土裂缝检测,但在实际检测中也有一定的作用。
三、工具推荐1.超声波检测仪超声波检测仪是混凝土裂缝检测中非常常用的一种仪器。
目前市面上有很多品牌和型号的超声波检测仪,推荐以下几款:(1)美国Pulse Echo Instruments公司的Echo-8和Echo-9系列产品:这两个系列的产品是市场上最常用的超声波检测仪器之一,具有高精度、易操作、功能全面等特点。
而且这两个系列中的产品种类繁多,可以根据不同的检测需求选择不同的型号。
BJLF-5智能裂缝监测仪注意事项_智能裂缝监测仪保养_智能裂缝监测仪操作过程

使用前请仔细阅读说明书BJLF-5智能裂缝监测仪
产品介绍
一、产品介绍
BJLF-5智能裂缝监测仪用于长期定点监测并记录在高空以及不易接触结构位置上的重点裂缝变化情况,该监测仪能自主的连续测量并记录裂缝在一段时间内的变化过程以及外界环境温度的变化值,从而清晰地反映该裂缝的变化趋势。
仪器的内置电池一次可记录长达6个月以上的裂缝变化数据,USB接口可随时下载存储的裂缝宽度值和温度值到手持式PDA或电脑终端上并由配套软件绘制出该裂缝发展趋势曲线。
二、性能特点
1.集裂缝传感器、温度传感器、测量仪和存储器于一体,自带电池可保证连续监测时间6个月以上;
2.户外环境设计,密封良好,仪器外壳坚固耐用,一经设置启动后无需人工干预;
3.位移传感器可一次安装到不易到达的区域或高处的裂缝上,其测量/记录部分采用电缆连接到接近地面或易于到达的位置,便于日后的参数设置、实时数据查看、数据下载及电池更换等人工操作;
4.测量/记录部分内置的储存器可长期记录该裂缝的宽度变化数据;
5.标准USB接口方便直接下载记录的数据到手持式PDA或电脑终端上,简单实用的数据设置、采集和分析软件。
三、技术参数
1.测量范围:±5mm/10mm/20mm/30mm,可定制;
2.裂缝位移精度:±0.01mm;
3.温度测量精度:±0.5℃;
4.最大记录数:65536条;
5.最小采样间隔:1分钟;
6.最大采样间隔:24小时;
7.待机时间:大于6个月(采样间隔设置为24小时);
8.密封标准:IP65;
9.电缆长度:10米/15米/30米,可定制;
10.供电:6节1.5V电池;
11.使用温度:-30℃~+80℃;。
DJCS-05裂缝测深仪(说明书)

§1.概述感谢您使用DJCS-05裂缝测深仪。
DJCS-05裂缝测深仪主要用于混凝土裂缝的单点测深。
§1.1.仪器组成和主机面板、键盘说明·仪器组成:如图1—1所示,仪器的基本组成由主机、换能器和信号电缆组成。
图1-1 仪器基本组成及外观·主机面板及键盘说明见图1-2:①显示屏:显示参数设置、测试状态、测试结果、选项等内容;②开/关:打开或关闭仪器电源;③测试:进入测试状态;④:光标上移或数字增加;⑤选项:进入功能菜单;⑥:光标右移;⑦:光标左移;⑧:光标下移或数字减小;⑨取消:取消当前次的测试结果或当前操作;⑩确定:确认选择项目或测试结果确认;○11发射插口:连接发射换能器;○12串行孔插座:连接计算机,测试数据传入计算机;接收插口:连接接收换能器。
图1-2 仪器操作面板说明§1.2.主要技术指标裂缝测试深度适用范围:10—200(mm); 200—350(mm)检测准确度:5%-10%; ≤12%;仪器存储数量:10600个测试点数据;使用环境:环境温度:-5°—40°C;相对湿度:<85%;电源:9V DC(6节5#电池);工作时间:>30小时。
使用过程中,仪器出现嘟……的报警声,提示需更换电池;仪器体积:225×180×80(mm);换能器体积:大:φ25×40(mm);§1.3.工作原理图1-3 仪器工作原理框图DJCS-05裂缝测深仪主要由信号发射、接收,信号处理、显示、键盘操作、数据传输等单元组成,如图1-3所示。
首先由信号发射单元向砼内部发射超声波,接收换能器接收超声波信号,信号处理单元对接收的信号进行处理,根据收发间距换算裂缝的深度并显示、储存。
§2.现场测试方法操作步骤如下图所示。
§2.1. 测点布置每条裂缝可布置1个或数个测点,发射和接收换能器连线应垂直裂缝,接收和发射换能器应在垂直裂缝两根钢筋中间位置为宜,见图2-1。
大坝表面裂缝监测仪器的技术原理和实践应用

大坝表面裂缝监测仪器的技术原理和实践应用大坝是重要的水利工程设施,承担着调节河流水量、防洪、发电等多种功能。
然而,长期以来大坝表面裂缝的出现一直是一个令人担忧的问题,因为裂缝的扩展可能导致大坝的损坏甚至倒塌。
为了实时监测大坝表面裂缝的变化及时采取措施,科学家们发展了各种大坝表面裂缝监测仪器。
本文将详细介绍这些监测仪器的技术原理和实践应用。
大坝表面裂缝监测仪器的技术原理主要包括光电测量、电阻应变测量和声波测量等方法。
其中,光电测量是最常用的一种技术原理,其基本原理是通过光电传感器测量大坝表面裂缝的位移变化。
具体而言,在光电传感器的作用下,当大坝表面发生裂缝时,传感器将检测到光线的位置发生变化,从而计算出裂缝的长度和变化程度。
电阻应变和声波测量技术则通过变化的电阻和声波信号反映大坝表面裂缝的情况。
在实践应用中,大坝表面裂缝监测仪器可以帮助工程师和技术人员实时了解大坝表面裂缝的情况,预防潜在的危险。
首先,利用这些监测仪器可以提前发现并及时处理大坝表面裂缝,避免其扩展带来的安全隐患。
其次,监测仪器可以提供实时数据,帮助工程师判断大坝的结构是否稳定,便于采取正确的维护和修复措施。
此外,监测仪器还可以提供持续的数据记录,用于长期分析和研究大坝表面裂缝的形成原因和特点,为后续工程建设提供参考。
在实际的大坝表面裂缝监测中,监测仪器的选择和布置是非常重要的。
首先,应根据大坝的具体情况选择适合的监测仪器。
根据大坝的结构和裂缝的特点,可以选择光电测量、电阻应变或声波测量等技术原理。
同时,还应考虑到监测仪器的灵敏度、准确性和可靠性等因素,以确保数据的精准性和可靠性。
另外,监测仪器的布置也需要科学合理。
一般来说,应根据大坝的结构和可能出现裂缝的位置合理安放监测仪器,以最大程度地监测到裂缝的变化情况。
在大坝表面裂缝监测的实践应用中,需要注意的是及时分析和处理监测数据。
监测数据的及时分析可以帮助判断大坝表面裂缝的演变趋势,是否需要采取紧急措施。
裂缝宽度测定仪(型号ZBL—F101)操作步骤及检测方法

裂缝宽度测定仪(型号ZBL—F101)操作步骤及检测方法一、使用方法1、裂缝测宽将测量头的两个尖脚紧靠被测裂缝,即可在LCD显示屏上看到被放大的裂缝,微调测量头的位置使裂缝尽是与刻度基线垂直,根据裂缝所占刻度线的多少判读出裂缝的宽度。
2、仪器校验校验时将测量头的两个尖脚对准校验刻度板上下边缘的两基准线,在屏幕上即可看到标准刻度的2㎜刻度线。
调整测量头的位置,使放大后标准2㎜刻度的图像与屏幕上2㎜刻度线重合,若误差不超过0.02mm,则说明仪器的放大倍数属正常范围,可以正常使用。
二、技术参数放大倍数:40倍;测量范围:0.02mm—2.0mm;最小分度:0.02mm;估读精度:0.01mm;供电方式:内置可充电锂电池,连续工作时间长达5小时屏幕尺寸:110×80㎜;主机尺寸:134×95×36(mm);测量头尺寸:12.6×18.5mm;整机重量:600g三、注意事项1、首次使用前请进行充电,充满后充电器指示灯为绿色。
2、使用前先用仪器测量校验板上的刻度线,放大后的1mm图像与屏幕1mm刻度线的误差应小于0.02mm。
3、测量时观测方向尽可能与显示屏垂直。
4、仪器出厂前都经过严格校验,一般不需自行调节显微镜头。
当放大后的2mm图像与屏幕2mm刻度的误差大于0.02mm时,请将仪器送厂家校验。
5、测量镜头部分只能使用橡皮吹或软毛刷进行清洁。
四、故障排除故障1:按下开机按钮,屏幕无显示●检查显示屏与测量头之间的电缆是否已连接好。
●检查电池是否装好,电池电量是否充足。
故障2:观测裂缝时,裂缝边缘图像模糊不清●检查被测表面是否高低不平。
裂缝测宽仪工作原理

裂缝测宽仪工作原理
裂缝测宽仪是一种用于测量裂缝宽度的仪器,它的工作原理基于光学原理和影像处理技术。
这种仪器可以非接触地、快速地测量裂缝的宽度,广泛应用于建筑、地质和材料科学等领域。
裂缝测宽仪的工作原理可以简单描述为以下几个步骤:首先,仪器通过镜头将裂缝的图像收集下来,然后使用光学传感器将图像转化为数字信号。
接下来,通过影像处理技术对这些数字信号进行分析处理,提取出裂缝的边缘信息。
最后,根据裂缝边缘的位置和分布情况,计算出裂缝的宽度。
具体来说,裂缝测宽仪可以利用激光或者LED光源产生的光束照射在裂缝上,形成一条明亮的线。
当裂缝存在时,光线会发生折射和散射,导致裂缝上方的图像边缘出现明暗变化。
仪器通过对这种明暗变化进行分析,可以确定裂缝的位置和宽度。
为了提高测量的准确性,裂缝测宽仪通常采用高分辨率的摄像头和专业的影像处理算法。
这些算法可以对图像进行边缘检测、滤波和形态学处理,进一步提取裂缝的特征信息。
通过对裂缝的特征信息进行分析,可以得到更准确的测宽结果。
裂缝测宽仪的工作原理简单而精确,能够快速、准确地测量裂缝的宽度。
它不仅提高了测量效率,还可以有效地避免人为因素对测量结果的影响。
因此,在工程和科学研究中广泛应用裂缝测宽仪,为
相关领域的发展和进步做出了重要贡献。
混凝土裂缝测量技术

混凝土裂缝测量技术一、前言混凝土裂缝是混凝土结构中常见的问题,如果不及时发现和处理,可能会导致结构的不稳定和破坏。
因此,混凝土裂缝的测量技术非常重要,可以帮助工程师及时发现和处理问题,确保混凝土结构的稳定和安全。
本文将介绍混凝土裂缝测量技术的具体方法。
二、测量仪器混凝土裂缝测量需要用到一些专业的仪器,以下列举几种常用的测量仪器:1.测微计:用于测量混凝土裂缝的宽度和长度,可精确到0.01mm。
2.激光测距仪:可非常精确地测量混凝土结构中的距离和角度,可精确到0.01mm。
3.测距仪:可用于测量混凝土结构中的距离和角度,可精确到0.1mm。
4.相机:用于拍摄混凝土结构中的裂缝和缺陷,可以用于后续的分析和处理。
三、测量方法混凝土裂缝的测量方法可以分为直接测量和间接测量两种方法。
1.直接测量直接测量是指直接测量混凝土结构中的裂缝,可以使用测微计或激光测距仪等仪器进行测量。
具体方法如下:(1)测量裂缝的宽度:使用测微计或激光测距仪,将测微计或激光测距仪的两个端点分别放在裂缝两侧,然后读取测微计或激光测距仪的数值,即可得到裂缝的宽度。
需要测量多个位置,取平均值作为最终结果。
(2)测量裂缝的长度:使用测微计或激光测距仪,将测微计或激光测距仪的两个端点分别放在裂缝的两端,然后读取测微计或激光测距仪的数值,即可得到裂缝的长度。
需要测量多个位置,取平均值作为最终结果。
2.间接测量间接测量是指通过测量混凝土结构中其他参数来推导出裂缝的大小和位置。
具体方法如下:(1)测量混凝土结构的位移:使用测距仪或激光测距仪等仪器,测量混凝土结构的位移,通过比较不同时间点的位移数据,可以推导出裂缝的大小和位置。
(2)测量混凝土结构的应变:使用应变计等仪器,测量混凝土结构中的应变,通过比较不同时间点的应变数据,可以推导出裂缝的大小和位置。
四、测量注意事项在进行混凝土裂缝测量时,需要注意以下几点:1.测量仪器的选择:不同的测量仪器适用于不同的测量场合,需要根据具体情况选择合适的测量仪器。
混凝土裂缝的红外热成像检测技术

混凝土裂缝的红外热成像检测技术一、前言混凝土是建筑中常用的材料之一,但是在使用过程中,由于各种原因,混凝土会出现裂缝,这些裂缝不仅影响混凝土的强度和稳定性,还可能导致建筑物的安全隐患。
因此,如何及时发现和修复混凝土裂缝成为了一个重要的问题。
本文将介绍一种常用的混凝土裂缝检测技术——红外热成像检测技术。
二、仪器设备红外热成像检测技术需要使用红外热像仪。
红外热像仪是一种通过检测不同物体表面的红外辐射能量分布来形成图像的设备。
红外热像仪有多个型号和品牌,选择不同型号和品牌的红外热像仪需要根据实际需求和经济情况来决定。
三、检测原理混凝土裂缝的形成是由于混凝土中的应力超过了其承受极限,导致混凝土的破坏。
在混凝土裂缝形成后,由于裂缝内部的温度和湿度等环境条件与周围环境不同,因此裂缝处的红外辐射能量也会不同,通过红外热像仪可以检测出裂缝位置和大小。
四、检测步骤1.准备工作检测前需要做好准备工作,包括确定检测区域和裂缝位置,对检测区域进行清理,保证表面干燥、无明显污染和遮挡物。
2.测量将红外热像仪对准待测区域进行测量,需要注意的是,测量时距离和角度不能变化,否则会影响测量结果。
3.数据处理将测量结果导入计算机进行数据处理,通常采用图像处理软件,将得到的图像进行分析和处理,得出裂缝的位置、大小和形态等信息。
4.结果分析根据数据处理结果进行结果分析,判断裂缝的严重程度和需要采取的措施,如是否需要修复或加固等。
五、检测优缺点红外热成像检测技术具有以下优点:1.非接触式检测,不会对待测物体造成损伤。
2.快速、准确,可以实时显示检测结果。
3.能够检测出裂缝的位置、大小和形态等信息。
但是红外热成像检测技术也存在一些缺点:1.需要专业的设备和技术,成本较高。
2.受环境因素影响较大,如气温、湿度等。
3.对于深度较浅的裂缝检测效果较好,但是对于深度较深的裂缝检测效果较差。
六、应用范围红外热成像检测技术在混凝土裂缝检测中得到了广泛应用,主要应用于以下几个方面:1.建筑物结构检测,如房屋、桥梁等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
裂缝测量仪的相关介绍
混凝土裂缝测宽仪/裂缝宽度检测仪总体上分为近距离测试类和
远距离测试类两种。
远距离测试主要为远距离裂缝测宽仪(观测仪),主要用于桥梁、隧道、建筑物、高台等裂缝的非接触远距离观测,目前通用的主要为HYLF-4系列;近距离测试类仪器主要用于接触式检测裂缝宽度,根据其智能化程度又分为高、中、低三档。
1、低端裂缝测宽仪
这类仪器多是过去传统的测试工具,有宽度比对卡、裂缝塞尺、裂缝显微镜等类型。
宽度比对卡和裂缝塞尺仅用于粗测,精度较低。
裂缝显微镜是用一定放大倍数的显微镜直接观测裂缝宽度,读数精度可达到0.005mm。
但是由于需要人工近距离调节读数游标的位置,工作效率低,劳动强度大。
而且由于自然开裂的裂缝边缘凹凸不平,人工判读误差大。
2、中端裂缝测宽仪
与低档仪器相比,这类仪器实现了裂缝图像化显示,人工判读功能。
有一部分仪器初步具备了自动判读功能。
通过摄像头拍摄测试点裂缝图像并放大显示到显示屏上,依据显示屏上的刻度尺,人工读取裂缝宽度。
由于避免了近距离人工调节读数游标,降低了劳动强度。
但是仍需要人工估测和记录宽度,测试精度和人工读数误差仍较大。
3、高端裂缝测宽仪(又称智能裂缝测宽仪/数显裂缝宽度测量仪)
这类仪器实现了裂缝图像化显示、智能化实时自动判读功能,可拍照,大大提高了工作效率和测试精度。
KON-FSY型裂缝深度测试仪仪器用途:
KON-FSY型裂缝深度测试仪是专用于混凝土表面裂缝深度测
试的智能化仪器。
KON-FSY型裂缝深度测试仪技术指标:
1. 裂缝深度测试范围:≤500 mm;
2. 测试误差:≤5mm 或≤实际缝深的2%~10%;
3. 换能器装在固定支架上,测点间距精准;
4. 数据传输接口:USB和RS232;
5. 主机体积:210mm×153mm×90mm;
6. 主机重量:880g;
KON-FSY型裂缝深度测试仪功能特点:
1.智能化程度高,无需中间过程参量的判读,中文菜单,开机
即测,数字直接显示裂缝深度;
2.裂缝深度测试的精度高:首创了现场裂缝测试的专用支架,
保证了测点间距的准确性,大大提高了裂缝深度测试的精
度;
3. 机内软件中文菜单设计,操作简单,集测试、存储、查看和
删除功能于一体,快速生成检测报告;
4. 基于Windows平台下的机外分析处理软件,提供WORD和EXCEL数据格式,方便用户的测试数据管理;。
