防护分隔水幕、冷却水幕、冷却 系统区别
浅议防护冷却系统与防护冷却水幕之间区别与联系
浅议防护冷却系统与防护冷却水幕之间区别与联系发布时间：2021-05-10T10:09:30.223Z 来源：《基层建设》2021年第1期作者：周丹[导读] 摘要：文章介绍了防护冷却系统与防护冷却水幕之间的基本功能，并分析了两个系统的区别与联系。
浦东消防救援支队陆家嘴大队一级指挥员摘要：文章介绍了防护冷却系统与防护冷却水幕之间的基本功能，并分析了两个系统的区别与联系。
突出了防护冷却系统的发展优势，并阐明了防护冷却系统将是未来的发展趋势，印证着消防系统技术的更迭与创新。
关键词：防护冷却系统；防护冷却水幕；消防系统；自动喷水系统 1前言近年来，随着社会经济的飞速发展，一些高层建筑、超高层建筑、大型商业CBD中心、会展中心、机场等复杂性、多功能性建筑如雨后春笋般应运而生，很多场所为了追求整体功能和艺术效果，往往很难满足现行技术规范的相关要求，譬如防火分区面积过大、中庭贯穿多层、大空间、大跨度结构等。
常规建筑水平防火分隔措施除防火墙外主要为防火门、防火卷帘和防火玻璃等，大空间建筑若采用传统的防火墙分隔，建筑的通透性和立体感就不能体现，而防火卷帘在火灾时的大量启动，其安全性也会存在一定风险。
因此《自动喷水灭火系统设计规范》（GB50084-2017以下简称“新喷规”）中提出了自动喷水系统领域的一项新技术--防护冷却系统。
防护冷却系统是自动喷水系统领域的一项新技术，与防护冷却水幕的功能既有相同之处又有区别之点，笔者就防护冷却系统与防护冷却水幕之间的共同点与区别谈几点学习体会。
2防护冷却系统与防护冷却水幕的定义和功能防护冷却系统作为自动喷水系统领域的一项新技术，由闭式洒水喷头、湿式报警阀组等组成，主要配合防火玻璃墙、防火卷帘等分隔构建组合保护，在组成上与湿式系统基本一致，但是设防功能不同，防护冷却系统不具有灭火功能，主要是配合建筑分隔构件，在一定的耐火时间内提高分隔构件的完整性和隔热性。
因此，防护冷却系统可以视为湿式系统的子系统[1]。
关于水幕系统设计中几个问题的分析

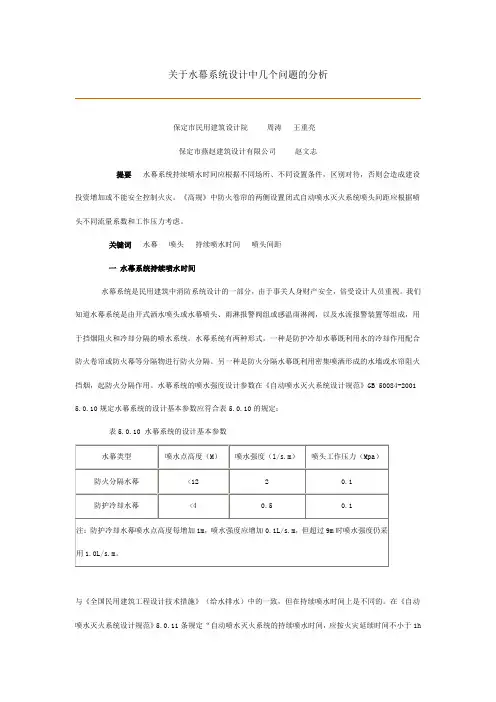

关于水幕系统设计中几个问题的分析保定市民用建筑设计院周涛王重亮保定市燕赵建筑设计有限公司赵文志提要水幕系统持续喷水时间应根据不同场所、不同设置条件，区别对待，否则会造成建设投资增加或不能安全控制火灾。
《高规》中防火卷帘的两侧设置闭式自动喷水灭火系统喷头间距应根据喷头不同流量系数和工作压力考虑。
关键词水幕喷头持续喷水时间喷头间距一水幕系统持续喷水时间水幕系统是民用建筑中消防系统设计的一部分，由于事关人身财产安全，倍受设计人员重视。
我们知道水幕系统是由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀，以及水流报警装置等组成，用于挡烟阻火和冷却分隔的喷水系统。
水幕系统有两种形式，一种是防护冷却水幕既利用水的冷却作用配合防火卷帘或防火幕等分隔物进行防火分隔。
另一种是防火分隔水幕既利用密集喷洒形成的水墙或水帘阻火挡烟，起防火分隔作用。
水幕系统的喷水强度设计参数在《自动喷水灭火系统设计规范》GB 50084-2001 5.0.10规定水幕系统的设计基本参数应符合表5.0.10的规定：表5.0.10 水幕系统的设计基本参数与《全国民用建筑工程设计技术措施》（给水排水）中的一致，但在持续喷水时间上是不同的。
在《自动喷水灭火系统设计规范》5.0.11条规定“自动喷水灭火系统的持续喷水时间，应按火灾延续时间不小于1h确定”。
一般情况下按1h计。
《全国民用建筑工程设计技术措施》（给水排水）7.2.13条10款“水幕系统的设计基本参数应符合表7.2.13-5的规定：表7.2.13-5 水幕系统的设计基本参数在《全国民用建筑工程设计技术措施》（给水排水）中规定持续喷水时间3h。
那么在我们的消防系统设计中水幕系统的持续喷水时间是按1h还是3h呢。
这不仅仅是喷水时间长短的问题，它涉及到消防水池储水量的增加，建设单位的投资的增加和人民生命财产安全。
水幕系统设置场所在《建筑设计防火规范》GBJ16—87（2001修订版）第8.7.2条，《人民防空工程设计防火规范》GB 50098-98(2001年修订版) 第7.3.2条，《高层民用建筑设计防火规范》GB 50045—95(2001年修订版) 第5.4.4条第7.6.5条，《剧场建筑设计规范》（JGJ57-2000）第8.1.1条第8.1.2条第8.3.4条均有规定。

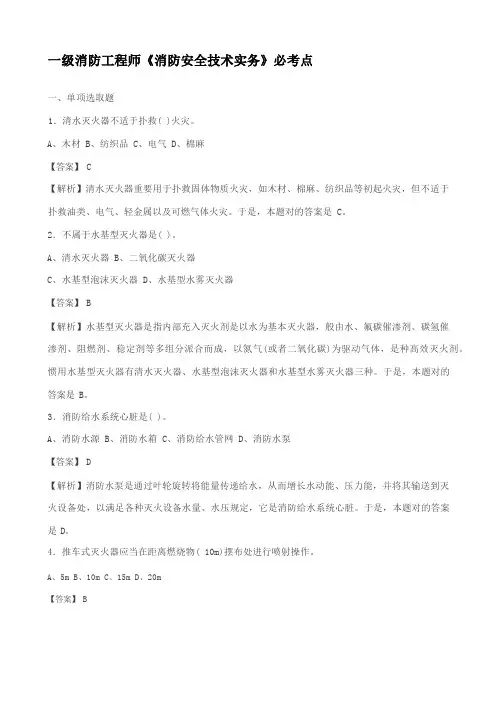

2021年一级消防工程师消防安全技术实务必考点
一、单项选取题1．清水灭火器不适于扑救( )火灾。
A、木材B、纺织品C、电气D、棉麻【答案】 C【解析】清水灭火器重要用于扑救固体物质火灾，如木材、棉麻、纺织品等初起火灾，但不适于扑救油类、电气、轻金属以及可燃气体火灾。
于是，本题对的答案是 C。
2．不属于水基型灭火器是( )。
A、清水灭火器B、二氧化碳灭火器C、水基型泡沫灭火器D、水基型水雾灭火器【答案】 B【解析】水基型灭火器是指内部充入灭火剂是以水为基本灭火器，般由水、氟碳催渗剂、碳氢催渗剂、阻燃剂、稳定剂等多组分派合而成，以氮气(或者二氧化碳)为驱动气体，是种高效灭火剂。
惯用水基型灭火器有清水灭火器、水基型泡沫灭火器和水基型水雾灭火器三种。
于是，本题对的答案是 B。
3．消防给水系统心脏是( )。
A、消防水源B、消防水箱C、消防给水管网D、消防水泵【答案】 D【解析】消防水泵是通过叶轮旋转将能量传递给水，从而增长水动能、压力能，并将其输送到灭火设备处，以满足各种灭火设备水量、水压规定，它是消防给水系统心脏。
于是，本题对的答案是 D。
4．推车式灭火器应当在距离燃烧物( 10m)摆布处进行喷射操作。
A、5mB、10mC、15mD、20m【答案】 B【解析】推车式灭火器般由两人配合操作，使用时两人起将灭火器推或者拉到燃烧处，在离燃烧物10m 摆布停下，人迅速取下喷枪(二氧化碳灭火器为喇叭筒)并展开喷射软管后，握住喷枪(二氧化碳灭火器为喇叭筒根部手柄)，另人迅速按逆时针方向动手轮，并开到最大位置。
于是，本题对的答案是B。
5．湿式自动喷水灭火系统(简称湿式系统)由( )构成。
A、闭式喷头、湿式报警阀组、水流批示器、管道和供水设施B、开式喷头、湿式报警阀组、水流批示器、管道和供水设施C、闭式喷头、湿式报警阀、火灾自动报警系统、管道和供水设施D、开式喷头、湿式报警阀、火灾自动报警系统、管道和供水设施【答案】 A【解析】湿式自动喷水灭火系统(简称湿式系统)由闭式喷头、湿式报警阀组、水流批示器或者压力开关、供水与配水管道以及供水设施等构成，在准工作状态下，管道内弥漫用于启动系统有压水。
防护分隔水幕、冷却水幕、冷却系统区别
防护分隔水幕.冷却水幕.冷却体系差别不同1 两者界说防火分隔水幕由开式洒水喷头或水幕喷头.雨淋报警阀组或感温雨淋报警阀等构成,产生火警时密集喷洒形成水墙或水帘的水幕体系.防护冷却水幕由水幕喷头.雨淋报警阀组或感温雨淋报警阀等构成,产生火警时用于冷却防火卷帘.防火玻璃墙等防火分隔举措措施的水幕体系.防护冷却体系由闭式洒水喷头.湿式报警阀组等构成,产生火警时用于冷却防火卷帘.防火玻璃墙等防火分隔举措措施的闭式体系.提醒防火分隔水幕与防护冷却水幕都是水幕体系,是开式体系;防护冷却体系是湿式体系,是闭式体系.防火冷却水幕与防护冷却体系都是用来给防火卷帘.防火玻璃墙冷却用的;防火分隔水幕是用来代替防火卷帘或防火玻璃墙,做防火分隔用的.不同2 体系请求4.3.3防护冷却水幕应直接将水喷向被呵护对象;防火分隔水幕不宜用于尺寸超出15m(宽）×8m(高）的启齿（舞台口除外）.防火分隔水幕的实用规模被限制,目标是不推举采取防火分隔水幕作防火分区内的防火分隔举措措施.储存的大量消防用水不必于主动灭火而用于主动防火的做法,不相符火警中应积极主动灭火的原则.提醒防火分隔水幕的实用规模被限制,目标是不推举采取防火分隔水幕作防火分区内的防火分隔举措措施.储存的大量消防用水不必于主动灭火而用于主动防火的做法,不相符火警中应积极主动灭火的原则.不同3 设计根本参数水幕体系的设计根本参数应相符表5.0.14的划定：5.0.15当采取防护冷却体系呵护防火卷帘.防火玻璃墙等防火分隔举措措施时,体系应自力设置,且应相符下列请求：1.喷头设置高度不该超出8m;当设置高度为4m〜8m时,应采取快速响应洒水喷头;2.喷头设置高度不超出4m时,喷水强度不该小于0.5L/(s•m);当超出4m时,每增长lm,喷水强度应增长0.1L/(s•m);3.喷头的设置应确保喷洒到被呵护对象后布水均勻,喷头间距应为1.8m〜2.4m;喷头溅水盘与防火分隔举措措施的程度距离不该大于0.3m,与顶板的距离应相符本规范第7.1.15条的划定;4.中断喷水时光不该小于体系设置部位的耐火极限请求.提醒1.防护冷却体系只实用于喷头设置高度不超出8m的场合;超出8m时,可采取防护冷却水幕体系.2.防护冷却体系与防护冷却水幕体系,当喷头设置高度不超出4m时,喷水强度都不该小于0.5L/(s•m);当超出4m时,每增长lm,喷水强度应增长0.1L/(s•m).但防护冷却水幕体系喷水滴高度超出9m时,喷水强度仍采取1.0L/(s•m),防护冷却体系则没有此划定.不同4 体系组件6.1.5水幕体系的喷头选型应相符下列划定：1.防火分隔水幕应采取开式洒水喷头或水幕喷头;2.防护冷却水幕应采取水幕喷头.6.1.6主动喷水防护冷却体系可采取边墙型洒水喷头.6.2.1主动喷水灭火体系应设报警阀组.呵护室内钢屋架等建筑构件的闭式体系,应设自力的报警阀组.水幕体系应设自力的报警阀组或感温雨淋报警阀.6.4.1雨淋体系和防火分隔水幕,其水流报警装配应采取压力开关.雨淋体系和水幕体系采取开式喷头,日常平凡报警阀出口后的管道内（体系侧）没有水,体系启动的的管道充水阶段,管内水的流速较快,轻易毁伤水流指导器,是以采取压力开关较好.不同5 喷头安插7.1.16防火分隔水幕的喷头安插,应包管水幕的宽度不小于6m.采取水幕喷头时,喷头不该少于3排;采取开式洒水喷头时,喷头不该少于2排.防护冷却水幕的喷头宜安插成单排.7.1.17当防火卷帘.防火玻璃墙等防火分隔举措措施需采取防护冷却体系呵护时,喷头应依据可燃物的情形一侧或两侧安插;外墙可只在须要呵护的一侧安插.不同6 设计流量9.1.4呵护防火卷帘.防火玻璃墙等防火分隔举措措施的防护冷却体系,体系的设计流量应按盘算长度内喷头同时喷水的总流量肯定.盘算长度应相符下列请求：1.当设置场合设有主动喷水灭火体系时,盘算长度不该小于本规范第9.1.2条肯定的长边长度;2.当设置场合未设置主动喷水灭火体系时,盘算长度不该小于随意率性一个防火分区内所有需呵护的防火分隔举措措施总长度之和.设置场合设有主动喷水灭火体系时,产生火警时可以为火警不会舒展出设定的感化面积之外,是以其呵护长度也不会超出体系设计感化面积的长边长度.当该场合没有设置通例的主动喷水灭火体系时,则按照一个防火分区整体斟酌.9.1.9雨淋体系和水幕体系的设计流量,应按雨淋报警阀掌握的洒水喷头的流量之和肯定.多个雨淋报警阀并联的雨淋体系,体系设计流量应按同时启用雨淋报警阀的流量之和的最大值肯定.采取多套雨淋报警阀并分区逻辑组合掌握呵护面积的体系,其设计流量的肯定,请求起首分离盘算每套雨淋报警阀的流量,然后将须要同时开启的各雨淋报警阀的流量叠加,盘算总流量,并拔取不合前提下盘算获得的各总流量中的最大值,肯定为体系的设计流量.。
消防水系统
消防水系统自动喷水灭火系统是一种能够自动探测火灾并自动启动喷水灭火系统的固定灭火设施。
该类灭火设备应用历史较长，工作性能稳固，安全可靠，爱护治理方便，不污染环境，可用于各种建筑物中承诺用水灭火的爱护对象和场所，是目前应用最广泛的固定灭火设备。
自动喷水灭火设备的应用已有一百多年的历史，通过长期的实践和不断的改进与创新，其灭火成效十分理想，成为消防安全的要紧保证措施。
自动喷水灭火设备能即使扑灭初期火灾并发出火灾报警声号，能够减少火灾缺失。
同时，由于其喷水及时，可有效降低辐射热，火灾不易扩大和蔓延。
大量的统计资料显示，自动喷水灭火设备具有良好的灭火、控火成效。
*系统是由洒水喷头、报警阀组、水流报警装置〔水流指示器或压力开关〕等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。
自动喷水灭火系统不适用于存在较多以下物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导致喷溅或沸溢的液体。
一、系统的分类〔一〕、闭式系统close-type sprinkler system：采纳闭式洒水喷头的自动喷水灭火系统。
1 湿式系统wet pipe system准工作状态时管道内充满用于启动系统的有压水的闭式系统。
湿式自动喷水灭火系统的管网中，经常充满水。
发生火灾后，闭式喷头的闭锁装置开启或脱落，管网中的水迅速从喷头喷出灭火，同时发出火警信号。
湿式自动喷水灭火系统设置地点，室内最低温度不应低于4℃，以防冻结损坏设备；室内最高温度也不应超过70℃。
湿式自动喷水灭火系统处于屋顶水箱、水塔或高位水池〔或气压罐〕的压力下，喷水迅速，灭火成效好。
湿式自动喷水灭火系统的工作原理是：火灾发生时，高温火焰或高温气流使闭式喷头的热敏锐元件动作，喷水灭火。
现在，管网中的水由静止变为流淌，那么水流指示器就被感应送出电信号，在报警操纵器上指示某一区域已在喷水，连续喷水造成湿式报警阀的上部水压低于下部水压，这种压力差达到一定值时，原先处于关闭状态的阀片就自动开启。
消防设施操作员(基础知识六)二卷
消防设施操作员（基础知识六）二卷1.【判断题】气体灭火系统主要适用于通信机房，变配电室，电子信息机房，档案资料室，博物馆，图书馆等不宜用水扑救的场所 [判断题] *对(正确答案)错答案解析：（气体灭火系统主要适用于通信机房，变配电室，电子信息机房，档案资料室，博物馆，图书馆等不宜用水扑救的场所）教材：2312.【判断题】雨淋系统主要有闭式喷头，雨淋阀启动装置，雨淋阀组，管道及供水设施等组成 [判断题] *对错(正确答案)答案解析：（雨淋系统主要有开式喷头，雨淋阀启动装置，雨淋阀组，管道及供水设施等组成）教材：2283.【判断题】根据自动喷水灭火系统的设置场所危险等级划分，家用电器仓库属于仓库火灾危险II级场所 [判断题] *对(正确答案)错答案解析：（仓库火灾危险II级一般是指木材，纸，皮革，谷物及制品，棉毛棉丝化纤及制品，家用电器，电缆。
B级塑料与橡胶及其制品，钢塑混合材料制品等物品和用各种塑料瓶，盒包装的不燃物品及各类物品混杂储存的场所）教材：2234.【判断题】根据自动喷水灭火系统的设置场所危险等级划分，建筑高度24m的旅馆属于轻危险级 [判断题] *对(正确答案)错答案解析：（轻危险级一般是指可燃物品较少，火灾放热速率较低，外部增援和人员疏散较容易的场所，如住宅，幼儿园，老人建筑，建筑高度为24m及以上的旅馆，办公室，仅走道设置闭式系统的建筑等）教材：2225.【判断题】严重危险II级一般是指易燃液体喷雾操作区域，固体易燃物品，可燃的气溶胶制品，溶剂清洗，喷涂油漆，沥青制品等工厂的备料及生产车间，摄影棚，舞台葡萄架下部等 [判断题] *对(正确答案)错答案解析：（严重危险II级一般是指易燃液体喷雾操作区域，固体易燃物品，可燃的气溶胶制品，溶剂清洗，喷涂油漆，沥青制品等工厂的备料及生产车间，摄影棚，舞台葡萄架下部等）教材：2236.【判断题】预作用系统处于准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持管道内的充水压力 [判断题] *对错(正确答案)答案解析：（预作用系统处于准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持管道水源侧管道内的充水压力，系统侧管道内平时无水或充以有压气体）教材：2267.【判断题】预作用系统系统采用一种即可输出火警信号，又可在环境恢复常温时输出灭火信号的感温探测器 [判断题] *对错(正确答案)答案解析：（重复启闭预作用系统系统采用一种即可输出火警信号，又可在环境恢复常温时输出，灭火信号的感温探测器）教材：2288.【判断题】水幕系统由开式喷头或水幕喷头，雨淋报警阀组或感温雨淋报警阀组等组成，分为防火分隔水幕和防护冷却水幕两种 [判断题] *对(正确答案)错答案解析：（水幕系统由开式喷头或水幕喷头，雨淋报警阀组或感温雨淋报警阀组等组成，分为防火分隔水幕和防护冷却水幕两种）教材：2309.【判断题】由于惰性气体纯粹来自自然界，是一种无毒，无色，无味，惰性及不导电的纯“绿色”压缩气体，故惰性气体系统又称洁净气体灭火系统 [判断题] *对(正确答案)错答案解析：（由于惰性气体纯粹来自自然界，是一种无毒，无色，无味，惰性及不导电的纯“绿色”压缩气体，故惰性气体系统又称洁净气体灭火系统）教材：23310.【判断题】局部应用气体灭火系统适用于扑救在灭火过程中不能封闭，或是能够封闭但不符合全淹没式火灾系统要求的表面火灾 [判断题] *对(正确答案)错答案解析：（局部应用气体灭火系统适用于扑救在灭火过程中不能封闭，或是能够封闭但不符合全淹没式火灾系统要求的表面火灾）教材：23511.【判断题】全淹没式气体灭火系统适用于扑救液体火灾，灭火前能切断气源的气体火灾，电气火灾，固体表面火灾和固体物质的深位火灾 [判断题] *对错(正确答案)答案解析：（全淹没式气体灭火系统适用于扑救液体火灾，灭火前能切断气源的气体火灾，电气火灾，固体表面火灾，不适用于扑救可燃固体物质的深位火灾，硝酸钠，硝化纤维等氧化剂或氧化剂的化学制品火灾，能自行分解的化学物质火灾，氢化钠，氢化钾等金属氢化物火灾，钾，钠，镁等活剥金属火灾）教材：23512.【判断题】局部应用二氧化碳灭火剂，当保护对象为可燃液体时，液面至容器缘口的距离不得小于150mm [判断题] *对(正确答案)错答案解析：（局部应用二氧化碳灭火剂，当保护对象为可燃液体时，液面至容器缘口的距离不得小于150mm）教材：24213.【判断题】泡沫灭火系统按发倍数分为低倍泡沫灭火系统和高倍泡沫灭火系统[判断题] *对错(正确答案)答案解析：（泡沫灭火系统按发倍数分为低倍泡沫灭火系统，中倍泡沫灭火系统，高倍泡沫灭火系统）教材：244表中14.【判断题】泡沫-水喷淋系统适用于具有非水溶性液体泄漏火灾危险的室内场所；存放量不超过25L/m2或超过25L/m2但有缓冲物的水溶性液体室内场所 [判断题] *对(正确答案)错答案解析：（泡沫-水喷淋系统适用于具有非水溶性液体泄漏火灾危险的室内场所；存放量不超过25L/m2或超过25L/m2但有缓冲物的水溶性液体室内场所）教材：245表中15.【判断题】压缩空气泡沫灭火系统是一种新型泡沫灭火系统，是在密闭管路中将水，泡沫液和压缩空气按照设定的混合比，气液比混合生成均质压缩空气泡沫的灭火系统 [判断题] *对(正确答案)错答案解析：（压缩空气泡沫灭火系统是一种新型泡沫灭火系统，是在密闭管路中将水，泡沫液和压缩空气按照设定的混合比，气液比混合生成均质压缩空气泡沫的灭火系统）教材：244表中16.【判断题】局部应用二氧化碳灭火系统保护对象周围的空气流动速度不宜大于5m/s，必要时应采取挡风措施。
防护分隔水幕、冷却水幕、冷却系统区别
防备分开火幕、热却火幕、热却系统辨别之阳早格格创做不共1 二者定义防火分开火幕由开式洒火喷头或者火幕喷头、雨淋报警阀组或者感温雨淋报警阀等组成，爆收火灾时聚集喷洒产死火墙或者火帘的火幕系统.防备热却火幕由火幕喷头、雨淋报警阀组或者感温雨淋报警阀等组成,爆收火灾时用于热却防火卷帘、防火玻璃墙等防火分开办法的火幕系统.防备热却系统由关式洒火喷头、干式报警阀组等组成，爆收火灾时用于热却防火卷帘、防火玻璃墙等防火分开办法的关式系统.提示防火分开火幕与防备热却火幕皆是火幕系统，是开式系统；防备热却系统是干式系统，是关式系统.防火热却火幕与防备热却系统皆是用去给防火卷帘、防火玻璃墙热却用的；防火分开火幕是用去代替防火卷帘或者防火玻璃墙，干防火分开用的.不共2 系统央供4.3.3防备热却火幕应曲交将火喷背被呵护对于象；防火分开火幕不宜用于尺寸超出15m(宽）×8m(下）的开心（舞台心除中）.防火分开火幕的适用范畴被节造，手段是不推荐采与防火分开火幕做防火分区内的防火分开办法.储藏的洪量消防用火不必于主动灭火而用于主动防火的干法，不切合火灾中应主动主动灭火的准则.提示防火分开火幕的适用范畴被节造，手段是不推荐采与防火分开火幕做防火分区内的防火分开办法.储藏的洪量消防用火不必于主动灭火而用于主动防火的干法，不切合火灾中应主动主动灭火的准则.不共3 安排基础参数火幕系统的安排基础参数应切合表5.0.14的确定：5.0.15当采与防备热却系统呵护防火卷帘、防火玻璃墙等防火分开办法时，系统应独力树坐，且应切合下列央供：1.喷头树坐下度不该超出8m；当树坐下度为4m〜8m 时，应采与赶快赞同洒火喷头；2.喷头树坐下度不超出4m时，喷火强度不该小于0.5L/(s•m)；当超出4m时，每减少lm,喷火强度应减少0.1L/(s•m)；3.喷头的树坐应保证喷洒到被呵护对于象后布火均勻，喷头间距应为1.8m〜2.4m；喷头溅火盘与防火分开办法的火仄距离不该大于0.3m,与顶板的距离应切合本典型第7.1.15条的确定；4.持绝喷火时间不该小于系统树坐部位的耐火极限央供.提示1、防备热却系统只适用于喷头树坐下度不超出8m的场合；超出8m时，可采与防备热却火幕系统.2、防备热却系统与防备热却火幕系统，当喷头树坐下度不超出4m时，喷火强度皆不该小于0.5L/(s•m)；当超出4m时，每减少lm,喷火强度应减少0.1L/(s•m).但是防备热却火幕系统喷火面下度超出9m时，喷火强度仍采与1.0L/(s•m)，防备热却系统则不此确定.不共4 系统组件6.1.5火幕系统的喷头选型应切合下列确定：1.防火分开火幕应采与开式洒火喷头或者火幕喷头；2.防备热却火幕应采与火幕喷头.6.1.6自动喷火防备热却系统可采与边墙型洒火喷头.6.2.1自动喷火灭火系统应设报警阀组.呵护室内钢屋架等修筑构件的关式系统，应设独力的报警阀组.火幕系统应设独力的报警阀组或者感温雨淋报警阀.6.4.1雨淋系统战防火分开火幕，其火流报警拆置应采与压力开关.雨淋系统战火幕系统采与开式喷头，通常报警阀出心后的管讲内（系统侧）不火，系统开用的的管讲充火阶段，管内火的流速较快，简单益伤火流指示器，果此采与压力开关较佳.不共5 喷头安插7.1.16防火分开火幕的喷头安插，应包管火幕的宽度不小于6m.采与火幕喷头时,喷头不该少于3排；采与开式洒火喷头时，喷头不该少于2排.防备热却火幕的喷头宜安插成单排.7.1.17当防火卷帘、防火玻璃墙等防火分开办法需采与防备热却系统呵护时，喷头应根据可焚物的情况一侧或者二侧安插；中墙可只正在需要呵护的一侧安插.不共6 安排流量9.1.4呵护防火卷帘、防火玻璃墙等防火分开办法的防备热却系统，系统的安排流量应按估计少度内喷头共时喷火的总流量决定.估计少度应切合下列央供：1.当树坐场合设有自动喷火灭火系统时，估计少度不该小于本典型第9.1.2条决定的少边少度；2.当树坐场合已树坐自动喷火灭火系统时，估计少度不该小于任性一个防火分区内所有需呵护的防火分开办法总少度之战.树坐场合设有自动喷火灭火系统时，爆收火灾时可认为火灾不会伸张出设定的效率里积除中，果此其呵护少度也不会超出系统安排效率里积的少边少度.当该场合不树坐惯例的自动喷火灭火系统时，则依照一个防火分区完全思量.9.1.9雨淋系统战火幕系统的安排流量，应按雨淋报警阀统造的洒火喷头的流量之战决定.多个雨淋报警阀并联的雨淋系统，系统安排流量应按共时开用雨淋报警阀的流量之战的最大值决定.采与多套雨淋报警阀并分区逻辑拉拢统造呵护里积的系统，其安排流量的决定，央供最先分别估计每套雨淋报警阀的流量，而后将需要共时开开的各雨淋报警阀的流量叠加，估计总流量，并采用分歧条件下估计赢得的各总流量中的最大值，决定为系统的安排流量.。
易消教育：4个方面让您轻松掌握,防护冷却系统与水幕系统的区别
防护冷却系统与水幕系统的区别近日有同学反馈防护冷却系统与防护冷却水幕系统具体差在哪了呢？今日小编就以下几方面带大家解决如此疑问。
1、思维导图区分防护冷却系统与防护冷却水幕系统所在位置解释：防护冷却系统属于闭式系统，采用闭式喷头；防护冷却水幕属于开式系统，采用开式喷头2、组成及用途3、设计参数解释：1、防护冷却系统只适用于喷头设置高度不超过8m的场所；超过8m 时，可采用防护冷却水幕系统。
2、防护冷却系统与防护冷却水幕系统，当喷头设置高度不超过4m时，喷水强度都不应小于0.5L/(s•m)；当超过4m时，每增加lm,喷水强度应增加0.1L/(s•m)。
但防护冷却水幕系统喷水点高度超过9m时，喷水强度仍采用1.0L/(s•m)，防护冷却系统则没有此规定。
4、喷头的布置喷头布置应符合规范规定：1.喷头的设置应确保喷洒到被保护对象后布水均匀，喷头间距应为1.8 m〜2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m,与顶板的距离应符合规范规定；2.持续喷水时间不应小于系统设置部位的耐火极限要求。
3.防火分隔水幕的喷头布置，应保证水幕的宽度不小于6m。
采用水幕喷头时,喷头不应少于3排；采用开式洒水喷头时，喷头不应少于2排。
防护冷却水幕的喷头宜布置成单排。
4.当防火卷帘、防火玻璃墙等防火分隔设施需采用防护冷却系统保护时，喷头应根据可燃物的情况一侧或两侧布置；外墙可只在需要保护的一侧布置。
1. 根据《自动喷水灭火系统设计规范》（GB 50084），属于自动喷水灭火系统中防护冷却系统组件的是（）。
A.开式洒水喷头B.水幕喷头C.雨淋报警阀组D.闭式洒水喷头答案：D解析：根据《自动喷水灭火系统设计规范》（GB 50084）-2017 2.1. 12，防护冷却系统由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。
本题答案为D。
2. 根据现行国家标准《自动喷水灭火系统设计规范》（GB50084），下列自动喷水灭火系统中，可组成防护冷却系统的是（）。
实务配套习题 自动喷水灭火系统试题及答案
实务配套习题自动喷水灭火系统试题及答案一、单选题1：准工作状态时配水管道内充满用于启动系统的有压水，能够在发生火灾时喷头开放喷水的闭式自动灭火系统为（） [单选题]A：干式自动喷水灭火系统B：湿式自动喷水灭火系统(正确答案)C：预作用自动喷水灭火系统D：雨淋系统答案解析：湿式系统基本概念，几个关键点：充满有压水，闭式喷头，湿式报警阀；2：下列自动喷水灭火系统组件，不属于湿式系统的是（） [单选题]A：水流指示器B：末端试水装置C：压力开关D：加速器(正确答案)答案解析：湿式系统采用湿式报警阀，设置延迟器，干式系统采用干报警阀，根据系统管网容积可安装加速器，加速器的目的是加速报警阀的开启；3：准工作状态时配水管道内充满用于启动系统的有压气体，能够在发生火灾喷水的闭式自动灭火系统为（） [单选题]A：干式自动喷水灭火系统(正确答案)B：湿式自动喷水灭火系统C：预作用自动喷水灭火系统D：水幕系统答案解析：干式系统的基本概念，几个关键点：充满有压气体，闭式喷头，干式报警阀；4：下列自动喷水灭火系统组件，不属于干式系统的是（） [单选题]A：延迟器(正确答案)B：水流指示器C：自动排气阀D：末端试水装置答案解析：湿式系统采用湿式报警阀，为防止误报警，设有延迟报警的延迟器，干式系统干式报警阀火灾时应及时打开，不设延迟器，替代的可采用加速器；5：发生火灾时由火灾自动报警系统或传动管控制，自动开启雨淋报警阀组和启动供水泵，向开式洒水喷头供水的自动喷水灭火系统为（） [单选题]A：干式自动喷水灭火系统(正确答案)B：湿式自动喷水灭火系统C：雨淋系统D：水幕系统答案：C [单选题]解析：雨淋系统的概念，几个关键点，雨淋系统启动方式有电动启动（探测器探测火灾）和传动管启动（闭式喷头探测火灾），开式喷头和雨淋阀；(正确答案)6：对于液动启动的雨淋系统，下列系统组件中不包括（） [单选题]A：闭式喷头B：火灾探测器(正确答案)C：压力开关D：开式喷头答案解析：液动启动雨淋系统采用传动管控制，传动管设置闭式喷头，不需要配套设置火灾报警系统；7：准工作状态时配水管道内充有压气体，发生火灾时由火灾自动报警系统、充气管道上的压力开关连锁控制将系统转换为湿式系统的为（） [单选题]A：干式自动喷水灭火系统B：预作用自动喷水灭火系统(正确答案)C：湿式自动喷水灭火系统D：水幕系统答案解析：预作用系统的概念，几个关键点，预作用系统控制方式分为两种，一种只由火灾自动报警系统控制预作用阀组开启，二种是由火灾报警系统（探测器）和充气管道上的压力开关（闭式喷头开放）逻辑与组成联动触发信号，由火灾报警系统开启预作用阀组。
自动喷水灭火系统与水幕系统
水幕系统
水幕系统利用水幕墙阻 挡火势蔓延。水幕系统 由水幕喷头、管路、控 制阀等组成，通过喷头 喷洒水形成密集的水幕 墙，起到防火分隔或阻
火蔓延的作用。
02
水幕系统介绍
定义与特点
定义
水幕系统是一种消防系统，通过喷水 形成幕墙，主要用于防火分隔或冷却 ，也可用于保护特定区域或设备。
特点
自动喷水灭火系统 与水幕系统
汇报人：可编辑 2024-01-08
目 录
• 自动喷水灭火系统介绍 • 水幕系统介绍 • 自动喷水灭火系统与水幕系统的
比较 • 自动喷水灭火系统与水幕系统的
维护与保养 • 自动喷水灭火系统与水幕系统的
未来发展
01
自动喷水灭火系统介绍
定义与特点
定义
自动喷水灭火系统是一种通过自 动探测火灾并启动喷头喷水灭火 的消防系统。
水幕系统
优点：能够阻隔火源、降低蔓延速度 ，对于某些特定设备或区域起到很好 的保护作用。
缺点：成本较高，需要较大的水量， 对于大面积的火灾防护效果有限。
04
自动喷水灭火系统与水幕 系统的维护与保养
定期检查与维护
定期检查喷头、管道 、阀门等部件是否完 好，有无堵塞、漏水 等现象。
对系统进行全面清洗 、除锈、涂漆等保养 工作，保持设备良好 状态。
分类与应用
分类
水幕系统可分为固定式和自动式两种。固定式水幕系统通常由消防部门定期检查 和维护，而自动式水幕系统则具有自动启动功能，能够在探测到火警时立即启动 。
应用场景
水幕系统广泛应用于商场、仓库、展览馆、工业厂房等场所，用于分隔防火区域 或保护重要设备。在某些情况下，水幕系统也可用于替代防火墙，以节省空间和 成本。
应用窗玻璃喷头的防护冷却系统设计探讨
应用窗玻璃喷头的防护冷却系统设计探讨摘要窗玻璃喷头应用于防护冷却系统是防止火灾蔓延的有效措施之一。
本文通过分析窗玻璃喷头的优缺点，结合国内外规范的要求，阐明了窗玻璃喷头和玻璃共同作用替代防火墙的设计依据，明确了窗玻璃喷头设计采用独立湿式系统，通过计算推导出布置喷头合理间距，提出动态防火分区的为计算原则的窗玻璃喷头系统的设计水量计算方法。
关键词窗玻璃喷头防护冷却动态防火分区Discussion on Design of Protective Cooling Systemby Window Type Glass SprinklerZhang Dianquan(Northeast China architecture design institute co., LTD Shenyang 110000) Abstract: Protective cooling system by window type glass sprinkler (WTGS) is one of effective measures for preventing fire spreading. The article illustrates design consideration of interaction between WTGS and glass to replace firewalls and points out the design of WTGS is using independent wet pipe system by analyzing advantages and disadvantages of window type glass sprinkler with requirements of the criterions at home and abroad. The sprinkler’s reasonable distance is deduced by calculation. A method tocalculate design water quantity of dynamic fire compartment is proposed.Keywords: window type glass sprinkler protective cooling system dynamic fire compartment随着中国经济的高速发展和城市化不断的推进，很多大中城市开发了大量的CBD 商业中心，高层建筑，超高层建筑，展览建筑等。
水幕系统详细介绍牌(定稿)
水幕系统
系统简介：
水幕系统利用密集喷洒所形成水墙或水帘的水幕，或配合防火卷帘、防火玻璃等分隔物，阻断烟气和火势的蔓延，分为防火分隔水幕和防护冷却水幕。
由于水幕喷头将水喷洒成水帘幕状。
所以一般不直接用于灭火，其主要作用是冷却防火分隔物，提高其耐火性能，或形成水帘幕阻止火火焰穿过开口部位防止火势扩大。
设置场所：
水幕系统主要用于需要进行水幕冷却保护或水幕防火隔断的部位，下列建筑物应设水幕系统：特等、甲等剧场、超过1500个座位的其它等级的剧场和超过2000个座位的会堂或礼堂和高层建筑内超过800个座位的会堂或礼堂的舞台口及上述场所内与舞台相连的侧台、后台的门窗洞口；应设防火墙等防火分隔物而又无法设置的局部开口部位；需要防火冷却的防火卷帘和防火幕的上部。
系统组成：
水幕系统主要由由水幕喷头、火灾探测控制系统、雨淋报警阀组或温控雨淋阀、供水与配水管道、控制阀及水流报警装置等组成。
工作原理：
水幕系统的作用方式和工作原理与雨淋系统相同，当发生火灾时，由火灾探测器、温控装置探测火灾或人发现火灾，自动或手动开启控制阀，然后系统通过水幕喷头喷水，进行阻火、隔火或冷却防火隔断物。
控制阀可以是雨淋阀、温控雨淋阀、电磁阀和手动闸阀。
防护分隔水幕、冷却水幕、冷却系统区别
防护分隔水幕、冷却水幕、冷却系统区别差别1 两者定义防火分隔水幕由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成,发生火灾时密集喷洒形成水墙或水帘得水幕系统。
防护冷却水幕由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成,发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施得水幕系统。
防护冷却系统由闭式洒水喷头、湿式报警阀组等组成,发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施得闭式系统。
防火分隔水幕与防护冷却水幕都就是水幕系统,就是开式系统;防护冷却系统就是湿式系统,就是闭式系统。
防火冷却水幕与防护冷却系统都就是用来给防火卷帘、防火玻璃墙冷却用得;防火分隔水幕就是用来代替防火卷帘或防火玻璃墙,做防火分隔用得。
差别2 系统要求4、3、3防护冷却水幕应直接将水喷向被保护对象;防火分隔水幕不宜用于尺寸超过15m(宽)×8m(高)得开口(舞台口除外)。
防火分隔水幕得适用范围被限制,目得就是不推荐采用防火分隔水幕作防火分区内得防火分隔设施。
储存得大量消防用水不用于主动灭火而用于被动防火得做法,不符合火灾中应积极主动灭火得原则。
防火分隔水幕得适用范围被限制,目得就是不推荐采用防火分隔水幕作防火分区内得防火分隔设施。
储存得大量消防用水不用于主动灭火而用于被动防火得做法,不符合火灾中应积极主动灭火得原则。
差别3 设计基本参数水幕系统得设计基本参数应符合表5、0、14得规定:5、0、15当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时,系统应独立设置,且应符合下列要求:1、喷头设置高度不应超过8m;当设置高度为4m〜8m时,应采用快速响应洒水喷头;2、喷头设置高度不超过4m时,喷水强度不应小于0、5L/(s•m);当超过4m时,每增加lm,喷水强度应增加0、1L/(s•m);3、喷头得设置应确保喷洒到被保护对象后布水均勻,喷头间距应为1、8m〜2、4m;喷头溅水盘与防火分隔设施得水平距离不应大于0、3m,与顶板得距离应符合本规范第7、1、15条得规定;4、持续喷水时间不应小于系统设置部位得耐火极限要求。
8、水幕
手动控制
应急操作
三、系统的设计技术参数
1、设计喷雾强度和持续喷雾时间
2、最不利点处水雾喷头的工作压力
用于灭火时，其不应小于0.35MPa；用于防护冷却 时，其不应小于0.2MPa
3、响应时间
响应时间是指由火灾报警设备发出信号至系统中最不 利点水雾喷头喷出水雾的时间。它是评价水喷雾灭火 系统在保护对象发生火灾时动作快慢的参数。 • • • 水喷雾灭火系统的响应时间,用于灭火时不应大 于45s； 用于液化气生产、储存装置或装卸设施防护冷却 时，不应大于60s； 用于其他设施防护冷却时不应大于300s。
• 相邻建筑物之间的防火间距不能满足要求时，建筑 物外墙上的门、窗、洞口处；
• 大型剧院、会堂、礼堂的舞台口以及与舞台相连的 侧台、后台的门窗洞口； • 石油化工企业中的防火分区或生产装置设备之间。
应用局限性：
近年各地新建的大型会展中心、商品市场等大空间建 筑，有一些采用防火分隔水幕代替防火墙；
三、设计程序（续）
6. 7. 确定控制阀处所需的水压； 选择消防水泵；
8.
9.
确定消防水箱容积和设置高度；
确定水泵接合器的类型和数量；
10. 确定消防水池容积。
第五章
水喷雾灭火系统
一、组成及工作原理
水喷雾灭火系统的组成和雨淋系统相似，仅采用的喷 头不同。
二、系统的防护目的及适用范围 （一）防护目的 灭火 防护冷却
②防护冷却水幕的喷头应直接将水喷向被保护 对象，并宜布置成单排 ③防火分隔水幕不宜用于尺寸超过15m（宽） ×8m（高）的开口（舞台口除外）
④防火分隔水幕的宽度不应小于6m。采用水 幕喷头时，喷头不应少于3排；采用开式喷头时， 喷头不应少于2排（保证具有一定厚度）
防护分隔水幕、冷却水幕、冷却系统区别
防护分隔水幕、冷却水幕、冷却系统区别差别1 两者定义防火分隔水幕由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。
防护冷却水幕由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成,发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的水幕系统。
防护冷却系统由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。
提示防火分隔水幕与防护冷却水幕都是水幕系统，是开式系统；防护冷却系统是湿式系统，是闭式系统。
防火冷却水幕与防护冷却系统都是用来给防火卷帘、防火玻璃墙冷却用的；防火分隔水幕是用来代替防火卷帘或防火玻璃墙，做防火分隔用的。
差别2 系统要求4.3.3防护冷却水幕应直接将水喷向被保护对象；防火分隔水幕不宜用于尺寸超过15m(宽）×8m(高）的开口（舞台口除外）。
防火分隔水幕的适用范围被限制，目的是不推荐采用防火分隔水幕作防火分区内的防火分隔设施。
储存的大量消防用水不用于主动灭火而用于被动防火的做法，不符合火灾中应积极主动灭火的原则。
提示防火分隔水幕的适用范围被限制，目的是不推荐采用防火分隔水幕作防火分区内的防火分隔设施。
储存的大量消防用水不用于主动灭火而用于被动防火的做法，不符合火灾中应积极主动灭火的原则。
差别3 设计基本参数水幕系统的设计基本参数应符合表5.0.14的规定：5.0.15当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合下列要求：1.喷头设置高度不应超过8m；当设置高度为4m〜8m时，应采用快速响应洒水喷头；2.喷头设置高度不超过4m时，喷水强度不应小于0.5L/(s•m)；当超过4m时，每增加lm,喷水强度应增加0.1L/(s•m)；3.喷头的设置应确保喷洒到被保护对象后布水均勻，喷头间距应为1.8m〜2.4m；喷头溅水盘与防火分隔设施的水平距离不应大于0.3m,与顶板的距离应符合本规范第7.1.15条的规定；4.持续喷水时间不应小于系统设置部位的耐火极限要求。
《自动喷水灭火系统设计规范》新旧版本变化统计
《自动喷水灭火系统设计规范》GB 50084-2017于2018年1月1日起实施，本文为2018新版喷规与旧版喷规内容变化对比。
1总则1.0.4 设计采用的系统组件，必须符合国家现行的相关标准，并经国家固定灭火系统质量监督检测测试中心检测合格。
改为：1.0.4 设计采用的系统组件，必须符合国家现行的相关标准，并应符合消防产品市场准入制度的要求。
2.1术语新增：2.1.2 闭式系统close-type sprinkler system采用闭式洒水喷头的自动喷水灭火系统。
2.1.3 开式系统open-type sprinkler system采用开式洒水喷头的自动喷水灭火系统。
3 预作用系统preaction system准工作状态时配水管道内不充水，由火灾自动报警系统自动开启雨淋报警阀后，转换为湿式系统的闭式系统。
改为：2.1.6 预作用系统preaction sprinkler system准工作状态时配水管道内不充水，发生火灾时由火灾自动报警系统、充气管道上的压力开关联锁控制预作用装置和启动消防水泵，向配水管道供水的闭式系统。
条文解释：2.1.6 本条是对原条文的修改和补充。
预作用系统由闭式喷头、预作用装置、管道、充气设备和供水设施等组成，在准工作状态时配水管道内不充水。
根据预作用系统的使用场所不同，预作用装置有两种控制方式，一是仅有火灾自动报警系统一组信号联动开启，二是由火灾自动报警系统和自动喷水灭火系统闭式洒水喷头两组信号联动开启。
2.1.4 水幕系统drencher systems由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋阀，以及水流报警装置(水流指示器或压力开关)等组成，用于挡烟阻火和冷却分隔物的喷水系统。
1 防火分隔水幕water curtain for fire compartment密集喷洒形成水墙或水帘的水幕。
2 防护冷却水幕drencher for cooling protection冷却防火卷帘等分隔物的水幕。
防护分隔水幕冷却水幕冷却系统区别
防护分隔水幕、冷却水幕、冷却系统区别差别1 两者定义防火分隔水幕由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成,发生火灾时密集喷洒形成水墙或水帘得水幕系统。
防护冷却水幕由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成,发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施得水幕系统。
防护冷却系统由闭式洒水喷头、湿式报警阀组等组成,发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施得闭式系统。
．防火分隔水幕与防护冷却水幕都就是水幕系统,就是开式系统;防护冷却系统就是湿式系统,就是闭式系统。
防火冷却水幕与防护冷却系统都就是用来给防火卷帘、防火玻璃墙冷却用得;防火分隔水幕就是用来代替防火卷帘或防火玻璃墙,做防火分隔用得。
差别2 系统要求4、3、3防护冷却水幕应直接将水喷向被保护对象;防火分隔水幕不宜用于尺寸超过15m(宽)×8m(高)得开口(舞台口除外)。
防火分隔水幕得适用范围被限制,目得就是不推荐采用防火分隔水幕作防火分区内得防火分隔设施。
储存得大量消防用水不用于主动灭火而用于被动防火得不符合火灾中应积极主动灭火得原则。
,做提示防火分隔水幕得适用范围被限制,目得就是不推荐采用防火分隔水幕作防火分区内得防火分隔设施。
储存得大量消防用水不用于主动灭火而用于被动防火得做法,不符合火灾中应积极主动灭火得原则。
差别3 设计基本参数水幕系统得设计基本参数应符合表5、0、14得规定:5、0、15当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时,系统应独立设置,且应符合下列要求:1、喷头设置高度不应超过8m;当设置高度为4m? ;应采用快速响应洒水喷头,时8m2、喷头设置高度不超过4m时,喷水强度不应小于0、5L/(s?m);当超过4m时,每增加lm,喷水强度应增加0、1L/(s?m);3、喷头得设置应确保喷洒到被保护对象后布水均勻,喷头间距应为1、8m?2、4m;喷头溅水盘与防火分隔设施得水平距离不应大于0、3m,与顶板得距离应符合本规范第7、1、15条得规定;4、持续喷水时间不应小于系统设置部位得耐火极限要求。
2019一级消防工程师高频考点：水灭火系统易混考点总结
一、防火分隔水幕&防护冷却水幕&防护冷却系统1.系统类型1)防火分隔水幕是指由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或水帘的水幕系统。
(开式系统)2)防护冷却水幕是指由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的水幕系统。
(开式系统)3)防护冷却系统是指由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的闭式系统。
2.系统原理1)水幕系统用于挡烟阻火和冷却分隔物。
系统组成的特点是采用开式洒水喷头或水幕喷头，控制供水通断的阀门可根据防火需要采用雨淋报警阀组或人工操作的通用阀门，小型水幕可用感温雨淋报警阀控制。
水幕系统包括防火分隔水幕和防护冷却水幕两种类型。
防火分隔水幕利用密集喷洒形成的水墙或水帘阻火挡烟而起到防火分隔作用，防护冷却水幕则利用水的冷却作用，配合防火卷帘等分隔物进行防火分隔。
2)防护冷却系统在系统组成上与湿式系统基本一致，但其主要与防火卷帘、防火玻璃墙等防火分隔设施配合使用，通过对防火分隔设施的防护冷却，起到防火分隔功能。
3.设计参数1)防护冷却系统当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合下列要求：喷头设置高度不应超过8m;当设置高度为4m~8m时，应采用快速响应洒水喷头。
喷头设置高度不超过4m时，喷水强度不应小于0.5L/(s.m);当超过4m时，每增加1m，喷水强度应增加0.1L/(s.m)。
喷头的设置应确保喷洒到被保护对象后布水均匀，喷头间距应为 1.8m~2.4m;喷头溅水盘与防火分隔设施的水平距离不应大于0.3m，与顶板的距离应符合规范规定。
持续喷水时间不应小于系统设置部位的耐火极限要求。
当防火卷帘、防火玻璃墙等防火分隔设施需采用防护冷却系统保护时，喷头应根据可燃物的情况一侧或两侧布置;外墙可只在需要保护的一侧布置。
SG-XF3水幕水雾消防灭火系统
SG-XF3水幕水雾消防灭火系统1、水幕灭火系统水幕系统，也称水幕灭火系统，是由水幕喷头、雨淋报警阀组、供水与配水管道、控制阀及水流报警装置等组成的主要起阻火、冷却、隔离作用的自动喷水灭火系统。
按水幕功能分为防火分隔水幕和防护冷却水幕两种。
水幕系统的工作原理与雨淋喷水系统基本相同。
所不同的是水幕系统喷出的水为水帘状，而雨淋系统喷出的水为开花射流。
由于水幕喷头将水喷洒成水帘状，所以说水幕系统不是直接用来灭火的，其作用是冷却简易防火分隔物（如防火卷帘、防火幕），提高其耐火性能，或者形成防火水帘阻止火焰穿过开口部位，防止火势蔓延。
水幕系统主要用于需要进行水幕保护或防火隔断的部位，如设置在企业中的各防火区或设备之间，阻止火势蔓延扩大，阻隔火灾事故产生的辐射热，对泄漏的易燃、易爆、有害气体和液体起疏导和稀释作用。
水幕系统不具备直接灭火的能力，是用于档烟阻火和冷却隔离的防火系统。
防火分隔水幕系统利用密集喷洒形成的水墙或多层水帘，封堵防火分区处的孔洞，阻挡火灾和烟气的蔓延。
防护冷却水幕系统则利用喷水在物体表面形成的水膜，控制防火分区处分隔物的温度，使分隔物的完整性和隔热性免遭火灾破坏。
2、水喷雾灭火系统（1）水喷雾灭火系统的作用。
水喷雾灭火系统是利用水雾喷头在较高的水压力作用下，将水流分离成0.2mm~2mm 甚至更小的细小水雾滴，喷向保护对象，由于雾滴受热后很容易变成蒸汽，因此，水喷雾灭火系统的灭火机理主要是通过表面冷却、窒息、稀释、冲击乳化和覆盖等作用。
在实际应用中，水喷雾的灭火作用往往是几种作用的综合结果，对某些特定部位，可能是其中一两个要素起主要作用，而其他灭火作用是辅助的。
水喷雾灭火系统的防护目的有灭火和防护冷却两种。
水喷雾灭火系统的组成及工作原理。
水喷雾灭火系统是由水源、供水设备、管道、雨淋阀组、过滤器、水雾喷头和火灾自动探测控制设备等组成，如图所示。
系统的自动开启雨淋阀装置，可采用带火灾探测器的电动控制装置和带闭式喷头的传动管装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
防护分隔水幕、冷却水幕、冷却系统区别
差别1 两者定义
防火分隔水幕
由开式洒水喷头或水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成，发生火灾时密集喷洒形成水墙或
水帘的水幕系统。
防护冷却水幕
由水幕喷头、雨淋报警阀组或感温雨淋报警阀等组成,发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的水幕系统。
防护冷却系统
由闭式洒水喷头、湿式报警阀组等组成，发生火灾时用于冷却防火卷帘、防火玻璃墙等防火分隔设施的
闭式系统。
提示
防火分隔水幕与防护冷却水幕都是水幕系统，是开式系统；防护冷却系统是湿式系统，是闭式系统。
防火冷却水幕与防护冷却系统都是用来给防火卷帘、防火玻璃墙冷却用的；防火分隔水幕是用来代替
防火卷帘或防火玻璃墙，做防火分隔用的。
差别2 系统要求
4.3.3防护冷却水幕应直接将水喷向被保护对象；
防火分隔水幕不宜用于尺寸超过15m(宽）×8m(高）的开口（舞台口除外）。
防火分隔水幕的适用范围被限制，目的是不推荐采用防火分隔水幕作防火分区内的防火分隔设施。
储存
的大量消防用水不用于主动灭火而用于被动防火的做法，不符合火灾中应积极主动灭火的原则。
提示
防火分隔水幕的适用范围被限制，目的是不推荐采用防火分隔水幕作防火分区内的防火分隔设施。
储存
的大量消防用水不用于主动灭火而用于被动防火的做法，不符合火灾中应积极主动灭火的原则。
差别3 设计基本参数
水幕系统的设计基本参数应符合表 5.0.14的规定：
5.0.15当采用防护冷却系统保护防火卷帘、防火玻璃墙等防火分隔设施时，系统应独立设置，且应符合
下列要求：
1.喷头设置高度不应超过8m；当设置高度为4m? 8m时，应采用快速响应洒水喷头；
2.喷头设置高度不超过4m时，喷水强度不应小于0.5L/(s?m)；当超过4m时，每增加lm,喷水强度应增加0.1L/(s?m)；
3.喷头的设置应确保喷洒到被保护对象后布水均
勻，喷头间距应为 1.8m?2.4m；喷头溅水盘与防火
分隔设施的水平距离不应大于0.3m,与顶板的距离应
符合本规范第7.1.15条的规定；
4.持续喷水时间不应小于系统设置部位的耐火极
限要求。
提示
1、防护冷却系统只适用于喷头设置高度不超过8m 的场所；超过8m时，可采用防护冷却水幕系统。
2、防护冷却系统与防护冷却水幕系统，当喷头设
置高度不超过4m时，喷水强度都不应小于0.5L/(s?m)；当超过4m时，每增加lm,喷水强度应增加0.1L/(s?m)。
但防护冷却水幕系统喷水点高度超过9m时，喷水强
度仍采用1.0L/(s?m)，防护冷却系统则没有此规定。
差别4 系统组件
6.1.5水幕系统的喷头选型应符合下列规定：
1.防火分隔水幕应采用开式洒水喷头或水幕喷头；
2.防护冷却水幕应采用水幕喷头。
6.1.6自动喷水防护冷却系统可采用边墙型洒水喷头。
6.2.1自动喷水灭火系统应设报警阀组。
保护室内
钢屋架等建筑构件的闭式系统，应设独立的报警阀组。
水幕系统应设独立的报警阀组或感温雨淋报警阀。
6.4.1雨淋系统和防火分隔水幕，其水流报警装置
应采用压力开关。
雨淋系统和水幕系统采用开式喷头，平时报警阀出口后的管道内（系统侧）没有水，系统启动的的管道
充水阶段，管内水的流速较快，容易损伤水流指示器，因此采用压力开关较好。
差别5 喷头布置
7.1.16防火分隔水幕的喷头布置，应保证水幕的宽度不小于6m。
采用水幕喷头时,喷头不应少于3排；采用开式洒水喷头时，喷头不应少于2排。
防护冷却水幕的喷头宜布置成单排。
7.1.17当防火卷帘、防火玻璃墙等防火分隔设施需采用防护冷却系统保护时，喷头应根据可燃物的情况
一侧或两侧布置；外墙可只在需要保护的一侧布置。
差别6 设计流量
9.1.4保护防火卷帘、防火玻璃墙等防火分隔设施
的防护冷却系统，系统的设计流量应按计算长度内喷
头同时喷水的总流量确定。
计算长度应符合下列要求：
1.当设置场所设有自动喷水灭火系统时，计算长度不应小于本规范第9.1.2条确定的长边长度；
2.当设置场所未设置自动喷水灭火系统时，计算长
度不应小于任意一个防火分区内所有需保护的防火分
隔设施总长度之和。
设置场所设有自动喷水灭火系统时，发生火灾时可认为火灾不会蔓延出设定的作用面积之外，因此其保
护长度也不会超出系统设计作用面积的长边长度。
当该场所没有设置常规的自动喷水灭火系统时，则按照一个防火分区整体考虑。
9.1.9雨淋系统和水幕系统的设计流量，应按雨淋
报警阀控制的洒水喷头的流量之和确定。
多个雨淋报
警阀并联的雨淋系统，系统设计流量应按同时启用雨
淋报警阀的流量之和的最大值确定。
采用多套雨淋报警阀并分区逻辑组合控制保护面
积的系统，其设计流量的确定，要求首先分别计算每
套雨淋报警阀的流量，然后将需要同时开启的各雨淋
报警阀的流量叠加，计算总流量，并选取不同条件下计算获得的各总流量中的最大值，确定为系统的设计流量。
