折弯作业指导书
折弯作业指导书
11．操作工检验发现的有质量问题产品应和合格品分开摆放，
12．操作工在生产作业过程中，应对折弯的数量和订单的批次数量进行核对，折弯数量和订单批次数量相等。
3．设备运行正常做好折板准备工作，把刀模装上调节好，把折板的板料放入到折板机刀模内，脚踩脚踏开关，折板完成。
4．折板成型工序依据折板工艺图纸执行。
5．操作工在折门架时，应对调节定位器进行检测，每折弯成型一道工序，定位器符合尺寸检验标准。
6．操作工在折门面成型90°时，折弯压力使门面向上成一定的角度，操作工应顺着向上的力用手轻托拿住门面，严禁用手压着门面（向上的力与压着的力产生力的作用），使门面变形损伤。
13．操作工在生产作业过程中，生产完的产品应按批次的顺利摆放及标识，严禁不同尺寸的产品混乱摆放在一起。
14．操作工折弯完成的批次订单，在生产任务通知单上用红色的笔记录（划线），以示作业完成，未完成的批次数量可用负数表示。
15．操作工生产作业完毕，把折弯的半成品移交给下一道工序。
16．操作工作业完毕，把电源关闭，然后把工作区域及设备工作台整理、清扫干净。
7．操作工在生产作业过程中，应对折弯的第一个产品进行尺寸检验，不符合尺寸检验标准的应查明原因给予处理，不能处理的问题直接报告上级主管。
8． 符合尺寸检验标准的继续作业生产，每50数量为一检验控制点，以防
批次数量出现连续性的质量问题。
9．操作工在折门面与门架时，就对折弯的半成品进行外观质量检验，无凹凸点，无划伤、碰伤，花型成型良好，无严重的折痕产生。
公司名称
XX门业有限公司
折弯机作业指导书
1.0 目的：
为规范折弯机操作，特制订此作业指导书。
2.0 适用范围：
适用于公司折弯测试的操作作业。
3.0 定义：
无
4.0 职责与权限
4.1
、品管员负责依此作业指导书进行作业。
5.0 作业内容与流程：
6.0 注意事项
6.1 当动作中出现死机（CP 线未断而骤停），关闭电源约10秒后重新启动，若重新启动无效，
找专业人员排除故障，不得擅自折卸。
6.2 当测试结果小于2回时，目视判定是CP 线折断，还是焊点脱落，反馈上报，要求制程停机并相应改善。
6.3 不合格处理
对于折弯次数不足2回的CP 线断或焊点脱落，经追踪隔离出来的危险范围内产品，若怀疑因焊点大小、变异造成的，则经过筛选处理后，再作加严折弯检测，严加折弯检测时：按∮1.5以下（含∮1.5）的引线每万支取30支；∮1.5以上的引线每0.4万支取30支，符合要求的作“特采”处理，并在相关表单上做好“特采”记录，不符合要求的作报废处理、属CP 线断的应将检验批号、供应商资料报采购通知供应商处理。
6.4判定标准：
7.0 相关文件
：无 8.0
相关表单：
《特性测试报告》。
机加工折弯作业指导书
机加工折弯作业指导书
1）开机前必须排除折弯机周围任何不安全因素（不必要的产品,杂物废渣是否在刀具和V型槽之间），在折弯机各润滑点加注润滑油（左、右导轨，同步连杆，后挡料丝杆、光杆等）。
检查紧固螺丝是否将刀模及下模紧固在折弯机上,防止刀、模具的跌落而发生事故。
折弯机工作台、车上堆放的产品重量应在工作台、车（特别是液压拖车）的承重范围内，不能过载（特别是液压拖车）及偏载,防止倒塌而发生安全事故或工用具的损坏。
2）由车间技术员或主任下发任务单和图纸，根据任务单和图纸要求找相应长度，宽度以及V型槽的宽度模具。
3.先把下模放在折弯机卡槽内，锁紧。
如果折弯机底座比下模大于10毫米以上，应用方铁垫上，在锁紧。
再把上模放在卡槽内向上顶住，用相应的扳手锁紧螺丝。
注意安装上下模时，必须检查在关机状态下进行。
4.对模
把上模对准下模槽中心.手动缓缓放入后，仔细观察左侧的间隙是否均匀，右侧间隙是否均匀。
再将下模底盘锁紧。
5.调节深度
上模落到最低点后，将深浅摇臂调节到距离下模1毫米左右，再用废板试折，逐步微调到90度。
6.定尺
根据图纸要求的数据，定尺后用同等板厚废料，进行尺寸和角度校准，再用正品作业，经首件确认合格后，批量生产。
折弯全过程中，操作员身体的任何部位始终不能放入刀具和V型槽之间模，在单次折弯中脚迅速的踩下脚踏开关并离开，不允许将放在开关上，防止误踩而发生安全事故。
加工好的本工序产品应整齐摆放在指定的待检位置并作好标示，以便下道工序取料方便，不易造成混料现象。
折弯机作业指导书
折弯机作业指导书一、前言折弯机是一种对金属板材进行折弯加工的设备，广泛应用于制造业的各个领域。
为了确保操作人员的安全和设备的正常运行，提高生产效率和产品质量，特制定本作业指导书。
二、设备介绍1、折弯机的结构折弯机主要由机身、滑块、工作台、模具、液压系统和电气控制系统等部分组成。
2、主要技术参数包括最大折弯力、折弯长度、滑块行程、工作台长度和宽度等。
三、操作前准备1、操作人员要求操作人员应经过专业培训，熟悉折弯机的操作方法和安全注意事项，具备相应的技能和经验。
2、穿戴个人防护装备操作人员应穿戴好工作服、工作帽、手套、防护眼镜等个人防护装备。
3、检查设备（1）检查设备各部位是否完好，连接件是否松动，模具是否安装正确。
（2）检查液压系统是否正常，油位是否在规定范围内，有无泄漏现象。
（3）检查电气控制系统是否正常，各按钮、开关是否灵敏可靠。
4、准备工作材料将需要折弯的金属板材放置在工作台上，并确保板材表面清洁、无油污和杂物。
四、操作步骤1、开启设备（1）打开电源开关，启动电气控制系统。
（2）启动液压系统，使滑块上升到上止点。
2、调整模具（1）根据板材的厚度和折弯角度，选择合适的模具，并将其安装在折弯机上。
（2）调整模具的间隙和位置，确保折弯精度。
3、定位板材（1）将板材放置在工作台上，使用定位装置或量具确定折弯位置。
（2）确保板材放置平稳，无翘起和偏移现象。
4、进行折弯操作（1）按下折弯按钮，使滑块下降，对板材进行折弯。
（2）在折弯过程中，应注意观察板材的折弯情况，如有异常应立即停止操作。
5、完成折弯（1）当板材折弯达到要求后，松开折弯按钮，使滑块上升。
（2）取出折弯后的板材，检查折弯角度和尺寸是否符合要求。
五、安全注意事项1、严禁在设备运行过程中进行任何维修和调整操作。
2、操作人员应站在安全位置，避免身体接触滑块和模具。
3、严禁超规格使用设备，不得折弯超过设备能力的板材。
4、在更换模具时，应先关闭电源，并确保滑块处于上止点位置。
14528207折弯标准作业指导书
量 具122.5米卷尺45扇形塞尺改 正 日号记数作成确认折 弯 标 准 作 业 指 导 书编号作成确认王胜龙张立军QD/P-ZY-2011026改 正 记 号改 正 内 容3.起吊产品、吊钩在摇摆状态 3.工装夹具是否齐全1.加工尺寸必须符合要求 1.戴安全帽，穿工作鞋 1.确认刀具是否磨损下不能起吊，移动到物体正 4.工作结束后，做好清2.保证加工零件表面粗糙度2.工作中不允许带手套2.设备运行是否正常3.锐边倒钝、去毛刺上方再起吊，不得斜吊理工作，并润滑机床作 业 内 容工具/模具/刀具品 质 要 点环 境/安 全 要 点设 备/模 具其 它顺 序转下序2.5米卷尺模板3打磨毛刺125砂轮机自检 要求底板于平台间隙≦0.5mm 检查设备运行是否正常将毛坯搬至工作现场，检查毛坯尺寸折弯机以A侧为基准，划线2 折弯线距离----；把A放在靠模上，折弯1，用检查模板检查，无间隙；把B放在靠模上，折弯3，用检查模板检查，无间隙；把2放在折弯模具上，用靠尺检查折弯线，折弯，用检查模板检查要求无间隙。
检查开档376±0.5.折弯点焊重 量(Kg)材 质使 用 设 备 名使 用 工 装 名500T折弯机折弯模具使 用 工 装 番 号客 户SDLG VOLVO工序前图 号14528207品 名弯板开口本后数 量/台日 期1STEEL2134-012011.10.20123AB折弯后尺寸。
折弯机作业指导书

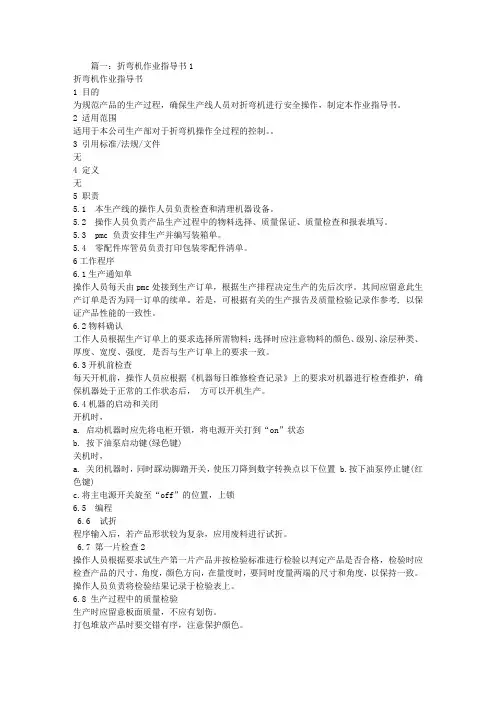

篇一：折弯机作业指导书1折弯机作业指导书1 目的为规范产品的生产过程，确保生产线人员对折弯机进行安全操作，制定本作业指导书。
2 适用范围适用于本公司生产部对于折弯机操作全过程的控制。
3 引用标准/法规/文件无4 定义无5 职责5.1 本生产线的操作人员负责检查和清理机器设备。
5.2 操作人员负责产品生产过程中的物料选择、质量保证、质量检查和报表填写。
5.3 pmc 负责安排生产并编写装箱单。
5.4 零配件库管员负责打印包装零配件清单。
6工作程序6.1生产通知单操作人员每天由pmc处接到生产订单，根据生产排程决定生产的先后次序。
其间应留意此生产订单是否为同一订单的续单。
若是，可根据有关的生产报告及质量检验记录作参考, 以保证产品性能的一致性。
6.2物料确认工作人员根据生产订单上的要求选择所需物料：选择时应注意物料的颜色、级别、涂层种类、厚度、宽度、强度, 是否与生产订单上的要求一致。
6.3开机前检查每天开机前，操作人员应根据《机器每日维修检查记录》上的要求对机器进行检查维护，确保机器处于正常的工作状态后，方可以开机生产。
6.4机器的启动和关闭开机时，a. 启动机器时应先将电柜开锁，将电源开关打到“on”状态b. 按下油泵启动键(绿色键)关机时，a. 关闭机器时，同时踩动脚踏开关，使压刀降到数字转换点以下位置b.按下油泵停止键(红色键)c.将主电源开关旋至“off”的位置，上锁6.5 编程6.6 试折程序输入后，若产品形状较为复杂，应用废料进行试折。
6.7 第一片检查2操作人员根据要求试生产第一片产品并按检验标准进行检验以判定产品是否合格，检验时应检查产品的尺寸，角度，颜色方向，在量度时，要同时度量两端的尺寸和角度，以保持一致。
操作人员负责将检验结果记录于检验表上。
6.8 生产过程中的质量检验生产时应留意板面质量，不应有划伤。
打包堆放产品时要交错有序，注意保护颜色。
填写《收边板质量检查表》。
6.9 不合格品的处理发生不合格品时，首先停止生产，判断产品不合格的类型：6.10产品/半成品问题如果问题出在产品/半成品上，操作员立即向生产经理和质量主管汇报。
折弯测试作业指导书
弯折测试作业指导书
文件编号：WI-QC-039 NO 制/修订日期 制/修订内容 版本/版次 作成 审核 决定 1 2012.6.18 发行 A/0
页 次： 1
1. 作业方法及作业顺序 FLOW CHART
2. CHECK POINT
1) BENDING test 的测定方法
① 准备好待测产品，拧松仪器两侧螺丝杆
② 提起仪器中间调整产品高度螺丝杆把待测产品固定在试验机上 ③先把摇杆调至0°，再把摇杆调至120°手握遥杆慢慢朝摇杆角度指针的120°的 方向弯曲1次 ④取出产品，用OPP （KSA-1514）TAPE 强脱3次确认产品有无脱层
3. CHECK POINT
1)BENDING test 的实验方法
① 拧松两侧螺丝，准备好待测产品
② 调整好高度杆高度后把待测产品固定在试验机上
③ 先把摇杆调至0°再把摇杆调至120°手握遥杆朝摇杆角度指针的120°的 方向弯曲1次（弯曲所用的时间是5～10秒钟）
④ 取出产品TAPE 粘贴后垂直方向强拉3回，把强脱后的TAPE 粘贴在白色纸张上， 肉眼确认有无脱漆情况。
2)BENDING test 的判定基准
① 实验前/后 不能有脱层，TAPE 后的后加工面不能有脱落的现象
4. CHECK SHEET
1) 信懒性测试报告管理
各类型别机型及不良内容整理及品质事故履历管理.
2) Rubbing test 不良发生时发行部品异常检讨报告给生产管理部署长要求建立对策
元光电子
涂料完成品 DATA 作成
弯折
C/T : 每日信懒
性检查成绩书 示范图例：
图①
图②
图③
图④。
折弯作业指导书
折弯作业指导书折弯作业指导书⼀、⽬的：⽤于圆管、锥管、棱管的折弯⼯序作业指导。
⼆、定员、职责：5⼈/班组：操作⼯1⼈，对本班全⾯负责。
上料及对点⼯2⼈，卸料及对点⼯2⼈，负责对点的质量与料的供应。
三、设备、⼯具：1、设备：制管液压机2000T1台、3000T1台。
出管卷扬机2台、上料卷扬机1台（2000T）、2、⼯具：样板、剪⼦、卷尺、拐尺、撬棍、换模板、换模架、￠19内六⾓扳⼿、⼤活扳⼿、换模钢丝绳2条、模板箱3、主要使⽤参数：2000T内参Y1（东侧）、Y2（西侧）Y值、速度转换点M、压⼒P3000T内参Y1（东侧）、Y2（西侧）Y值、速度转换点M、压⼒四、操作步骤：1、准备⼯作：（1）检查⽂件（⼯艺卡、交接清单）是否合格。
（2）当班负责⼈和操作⼯⾸先要根据折弯机操作规程对设备进⾏点检，擦拭，检查设备各项功能是否正常，有⽆异常现象，如果设备某⼀功能出现故障，及时找设备维修⼈员进⾏维修，待设备功能恢复正常后，⽅能准备⼯作，并空车运⾏10分钟。
（3）根据⼯艺卡要求，选择上下模，并调整上下模，使下模开⼝中⼼与上模中⼼重合（或近似重合）。
作出样板，检测⼯件是否合格，⼯艺是否有特殊要求。
2、依据⼯艺卡要求，将⼯件规格，材质等输⼊微机，并调整内参，找出Y（Y值不能超过500mm，⼀旦超过，应重新启动）。
速度转换点应定在距板⾯30mm的地⽅为宜。
选择的压⼒应适当的⼩⼀些，以刚好折弯的压⼒为准，以防弯曲过量。
3、上料：3.1 2000T上料：上料⼯接通上料卷扬机的电源，松开上料钢丝绳，将挂钩挂住板的中间位置，升起上料滚轮打开卷扬机开关，将板料拖到送料架上，以板的长度为中⼼对准模具中⼼，起动推料⼩车将板推⼊上下模之间，相同管件应对齐放置，为⽅便对点，应依据⼯艺卡，作出如下图标记，不要将点盖住.3.2 3000T上料：⽤⾏车将准备折弯的板料吊到送料架上，然后启动送料⼩车，以板的长度为中⼼对准模具中⼼，使板的⼀侧靠近下模边缘。
折弯作业指导书
折弯作业指导书
一．目的为折弯作业人员提供作业指导，以指导其正确作业，从而保证产品质量。
一、范围适用于富源机电设备有限公司折弯作业指导及质量控制。
三、作业要求
1.作业前应先对机器进行检查维护；
2.作业时要作业指导书为标准来进行作业；
3.作业前一定要确认坯料，检查坯料的尺寸、表面质量；坯料外形尺寸应符合展开图的要求，表面不得有划、碰伤等表面缺陷；
4.选用合适的上下模并设定原点后，根据零件形状合理安排好折弯顺序，并依据尺寸计算好每一刀应输入的程序数值，利用废料进行试加工，待尺寸合格后方可进行首件加工；
5.首件加工时应注意尺寸及角度的控制，加工完成后应先自检，自检合格待检查员确认后方可量产，自检或检验员首检必须在工序卡上签名确认；
6.作业过程中，除检查员不定时抽检外，作业者应不定时自检，根据测量结果及时调整程序数值，以保证产品质量的最优化；
7.作业过程中，零件应摆放整齐，有序，对于有严格表面质量要求的零件（如镀锌件，不锈钢件、表面拉丝件等）应用纸皮或其它非金属物品将其隔开，以确保零件表面不受损坏；
8.对于表面拉丝件在加工过程中还应在上，下模之间加上保护膜，以减小压痕，达到零件的表面质量要求；
9.作业过程中，应及时清理上，下模之间的金属屑，以免造成不必要的表面损伤；
10.作业完成后；将合格件与不合格件标识清楚，并在工序卡上签名,把合格品用小车将其放到折弯成品放置成品区或转到下一工序；转序时应在工序卡交接人一栏内填上交接人姓名。
11.作业完成后，应清洁模具，并在工作部分添加防锈油后将模具放回模具架上指定位置。
折弯作业指导书
1.准备工作1.1打开冷却水闸门，待回水流出后合上压缩机电闸，将气缸和滤水器放水一次，并检查气管路是否流畅、泄露。
1.2检查从上道工序拉回的半成品有无工序卡，核对半成品与工序卡的规格、型号、数量是否相符，若无工序卡或不相符时，应报告质检员查寻或重新补办。
1.3检查半成品有无倒片或铜管扁现象，端板是否松动、是否达到图纸技术要求。
1.4开机前检查折弯机各紧固螺钉有无松动现象，并对各润滑油部位加注润滑油，将气缸滤水器放水一次。
并检查气压是否达到规定标准。
2.操作与使用2.1合上折弯机电闸，按下油泵起动按钮，起动油泵空运转2~3分钟，检查液压管路是否漏油。
2.2根据半成品规格型号及所要求的安装尺寸调节夹具高度、折弯角度、半径及其尺寸。
2.3选择手动档依次按下下降、夹紧、锁定、折弯、开锁、释弯、上升按钮，检查各步动作是否畅顺到位，重复2~4个行程，同时调整好气缸压力至0.45~0.6Mpa，等运行无异常后方可作业。
2.4折弯时，戴上干净无油污的手套将半成品按正确方向放置于折弯机上定位，并在长U弯铜管上装防倒片装置，如果是双层产品两层翅片之间应垫上相应铝箔，以防夹层倒片，然后选用适合该机台的产品用手动或自动档进行折弯。
2.5折弯第一件产品后要检查折弯尺寸、折弯角度是否符合图纸要求，并报质检员检验合格后方可批量生产。
3.注意事项3.1严禁将不合格产品进行折弯。
3.2在折弯过程中，操作者应随时自检，以防大意产生折弯尺寸偏差过大或折反等现象，若发现有上述不合格产品时，应集中放置标识好，不得将其流入下工序。
3.3在折弯时如发现产品有较多倒片时，可垫上专用海绵折弯或者上报班长，以重新调试设备。
3.4在装卸半成品时须轻拿轻放，不得碰伤铜管及翅片，折好的半成品应放置整齐，以便检查和上工序作业。
3.5每折弯完一种规格型号的产品换折弯另一种规格型号的产品时，都需进行首检，待确认合格后才能继续批量折弯。
3.6每班操作完工时，折弯机应回到起始位置，交将滤水器放水一次，关闭电源和气源，清洁设备和场地，给各润滑部位加注润滑油。
折弯作业指导书汇总
折弯通用作业指导书不一样旳材料具有不一样旳最小弯曲半径.见<表24>表24 多种材料旳最小弯曲半径表材料退火旳或正火旳冷作硬化旳弯曲线位置垂直纤维平行纤维垂直纤维平行纤维0.8,10 0.1t 0.4 t 0.4 t 0.8 t15,20 0.1t 0.5 t 0.5 t 1 t25,30 0.2 t 0.6 t 0.6 t 1.2 t35,40 0.3 t 0.8 t 0.8 t 1.5 t45,50 0.5 t 1 t 1 t 1.7 t55,60 0.7 t 1.3 t 1.3 t 2 t磷铜—— 1 t 3 t半硬黄铜0.1 t 0.35 t 0.5 t 1.2 t软黄铜0.1 t 0.35 t 0.35 t 0.8 t紫铜0.1 t 0.35 t 1 t 2 t铝0.1 t 0.35 t 0.5 t 1.0 t注:①当弯曲线与纤维方向成一定角度时,可采用垂直和平行纤维方向两者旳中间数值.②中冲载或剪裁后没有退火旳毛料应作为硬化旳金属选用.③弯曲时应使有毛刺旳一边处在弯角旳内侧.④表中t为板料厚度.从上表可以看出同一种材料旳不一样纤维方向旳最小弯曲半径也不相似.因此折弯时(尤其是小弯曲角时)要尤其注意材料旳纤维方向.3．展开算料:展开算料是铆工和从事展开下料工种旳最基本规定旳常知,一般展开算料旳措施有如下几种:①按薄板中性层位置旳计算措施中性层弯曲半径:Ro=r + Xo13 20.81 20.09 21.06 19.79 21.21 19.60 21.31 19.41 21.51 19.15 21.82 18.65 22.12 18.16 22.39 17.61 14 22.38 21.60 22.62 21.36 22.78 21.21 22.09 21.00 23.09 20.73 23.40 20.23 23.70 19.75 23.99 19.21 15 23.95 23.17 24.19 22.98 24.35 22.78 24.50 22.57 24.67 22.31 24.99 21.82 25.30 21.34 25.59 20.81 16 25.53 24.74 25.76 24.98 25.92 24.36 26.00 24.15 26.25 23.89 26.57 23.40 26.88 22.93 27.17 22.39 17 27.10 26.31 27.33 26.08 27.49 25.92 27.65 25.76 27.83 25.47 28.16 24.99 28.46 24.51 28.76 23.99 18 20.67 27.88 28.90 27.65 29.06 27.49 29.22 27.33 29.41 27.06 29.74 26.57 30.05 26.10 30.35 25.59 19 30.24 29.45 30.47 29.22 30.63 29.06 30.79 28.90 31.20 28.65 31.31 28.16 31.79 27.68 31.93 27.17 20 31.81 31.02 32.04 30.79 32.20 30.63 32.36 30.47 32.59 30.24 33.05 29.74 33.22 29.27 33.52 28.72 21 33.38 32.59 33.62 32.26 33.77 32.20 33.98 32.04 34.16 31.81 34.63 31.31 34.80 30.88 36.26 30.35 22 34.95 34.16 35.19 33.93 35.34 33.77 35.50 33.62 35.74 33.38 36.21 33.05 36.38 32.44 36.85 31.93 23 36.52 35.74 36.76 36.50 36.91 36.34 37.67 36.19 37.31 34.95 37.78 34.63 37.96 34.02 38.44 33.52 24 38.00 37.31 38.30 37.07 38.48 36.91 38.64 36.76 38.60 36.52 39.36 36.21 39.54 36.54 40.02 35.26 25 39.66 38.80 39.70 38.64 40.06 38.48 40.21 38.33 40.45 38.09 40.84 37.70 41.12 37.33 41.60 36.85 26 41.23 40.46 41.47 70.21 41.63 40.06 41.73 39.90 42.02 39.66 42.41 39.36 42.69 38.91 43.18 38.44 27 42.80 42.02 43.04 41.78 43.20 41.63 43.33 41.47 43.59 41.23 43.98 40.84 44.27 40.48 44.76 40.02 28 44.38 43.59 44.61 43.36 44.70 43.20 44.92 43.64 45.16 42.88 46.55 42.41 45.85 41.91 46.34 41.60 29 45.95 45.16 46.18 44.92 46.34 44.70 46.50 44.61 46.73 44.38 47.12 43.98 47.43 43.49 47.76 43.18 3047.5246.7347.7546.5047.9146.3448.0746.1848.3045.9548.6945.9549.0145.0749.3444.76注:①内径项值为按内径r 所查得旳值:外径项值为按外径R 值所查得旳值. ②当弯曲半径旳尾数为0.5时,则应按查表系数加0.79.③ 按薄钣折弯系数旳计算措施: 展开长度计算公式:Y=a+b+x ………………………………………………(4) 式中:x=薄钣折弯系数.可查表27得出.表27 薄钣折弯系数表(x) mmδ0.10.20.30.40.50.811.21.522.534568100.30.1250.100.070.035-0.125-0.21-0.3-0.42-0.64-0.85-1.05-1.5-1.9-2.34-3.2-4.07rx0.4 0.10 0.15 0.12 0.08 0.05 -0.06 -0.14 -0.22 -0.35 -0.56 -0.78 -1.0 -1.4 -1.84 -2.35 -3.1 -4.0 0.5 0.22 0.20 0.18 0.15 0.12 0 -1.07 -0.36 -0.28 -0.48 -0.7 -0.9 -1.34 -1.79 -2.2 -3.0 -3.9 0.8 0.37 0.35 0.33 0.31 0.20 0.10 0.11 0.04 -0.07 -0.3 -0.5 -0.7 -1.12 -1.57 -1.96 -2.8 -3.66 1.0 0.46 0.45 0.43 0.41 0.38 0.3 0.23 0.15 0.05 -0.14 -0.35 -0.57 -0.96 -1.38 -1.82 -2.66 -3.5 1.2 0.56 0.55 0.53 0.51 0.43 0.4 0.36 0.25 0.15 -0.01 -0.23 -0.45 -0.82 -1.25 -1.67 -2.52 -3.38 1.5 0.70 0.68 0.67 0.66 0.63 0.56 0.50 0.46 0.35 0.15 -0.02 -0.21 -0.62 -1.02 -1.47 -2.3 -3.72 2.0 0.93 0.92 0.91 0.89 0.38 0.01 0.76 0.70 0.62 0.46 0.28 0.09 -0.27 -0.68 -1.10 -1.93 -2.78 2.5 1.2 1.30 1.16 1.15 1.13 1.07 1.04 0.96 0.88 0.75 0.57 0.39 0.05 -0.35 -0.75 -1.60 -2.45 3.01.421.401.391.381.361.321.261.201.131.00.870.690.35-0.02-0.4-1.25-2.2注:粗折线之左其值为正,粗折线之右其值为负.在其角折弯时,对于比较厚旳钢板和铝板旳伸长系数略有不一样.钢板折弯系数与铝板折弯系数旳对比:可参见表28.表28 钢板和铝板折弯系数对比表 mm0.5 0.8 1 1.2 1.5 2 2.5 3 钢板 0.12 0.18 0.23 0.25 0.35 0.46 0.57 0.69 铝板 ——0.280.400.600.901.051.25④ 折弯零件展开长度计算公式表:见表29表29 折弯零件展开长度计算公式表序号零件弯曲程度草图公式1 一端变成90°角L=a+b+π(r+x δ)/2厚 度材料2 两端变成90°角L=a+b+c+π(r+xδ)3 变成四个90°角L=2a+2b+c +π(r1+x1δ) +π(r2+x2δ)4．折弯操作：①对旳选用凸凹模:根据工件旳板厚,折弯角及折弯尺寸选用合适旳凸凹模.此外还要遵守某些设备(如进口折弯机)对凸凹模使用旳详细规定.凹模开口选择一般折弯机原则为板厚旳8倍数控原则为6倍。
钣金折弯工艺作业指导书
4.6 弯曲力的计算；
弯曲时根据厚，弯曲长度，下模槽宽，参考折弯机的压力表计算压
力，以免超过折弯机的最大承受力。
公 司
名 称
文件编号
生效日期
2011-09-01
工 序
名 称
钣金折弯工艺作业指导书
版 本
A/0
页 次
2/2
操
作
说
明
4.7弯曲编程时，应参考弯曲展开度K值系数，计算定位比子的尺寸，以便达到正确的尺寸，弯曲展开长度K值系数表现如下：单位（mm）
Rt
1
1.5
2
2.5
3
1
1.75
1.95
2.15
2.35
2.55
1.5
2.5
2.65
2.85
3
3.2
2
3.25
3.45
3.55
3.7
3.9
2.5
4
4.1
4.25
4.45
4.6
3
4.75
4.85
5
5.15
5.3
五：检验标准：
5.1 根据图纸参照以上工艺要求，编程加工，进行首件检验，图纸有公差的严格按图纸检验，图纸无要求的按下面的标准检验：
四．工艺要求：
4.1 板料弯曲时，应选择合适的弯曲半径，为减少弯曲力和弯曲变形，应采用较大的弯曲半径，一般最小弯曲半径按以下选择：
在退火或正火状态下，最小弯曲半径取0.4t,在冷作硬化状态下，最小弯曲半径取0.8t.
4.2 弯曲件的孔到弯曲边的最小距离。
弯曲处属于板材变形，在其周围的孔受其影响易变形，弯曲件的孔到弯曲方向的最小距离应按照以下要求：当孔为圆孔和垂直于弯曲方向的长圆孔时，t<2mm时，L≥2 + r. t≥2mm时L≥3t + r 当孔为方孔和平行于弯曲方向的圆孔时L≥4t + r
折弯作业指导书
折弯作业指导书一、引言在金属加工领域，折弯是常用的一种工艺，用于将金属材料弯曲成所需形状。
本指导书旨在提供折弯作业的详细步骤和注意事项，以帮助操作人员正确而高效地完成折弯工作。
二、材料准备1. 工件材料：确保所选用的金属材料适合折弯工艺，并具备所需的弯曲性能。
2. 工具准备：准备好适当类型和规格的折弯模具和折弯设备。
3. 安全装备：佩戴所需的安全护具，如手套、护目镜和防护服等，以确保操作人员的安全。
三、折弯作业步骤1. 设定折弯参数：确定所需的折弯角度、弯曲半径和折弯顺序，并在折弯设备上进行相应的参数设置。
2. 工件定位：将工件放置在折弯设备上，根据需要进行定位，确保工件的稳定性和准确性。
3. 装夹工件：使用合适的装夹工具将工件固定在折弯设备上，确保工件与折弯模具之间的压力均匀分配。
4. 进行折弯操作：在严格遵守安全操作规程的前提下，根据设定的折弯参数，进行折弯操作。
可采用手动或机械化方式进行折弯。
5. 检验折弯效果：完成折弯后，使用测量工具（如卡尺或量规）检验折弯的角度和尺寸是否符合要求。
6. 调整修正：若折弯效果不符合要求，可根据需要调整折弯参数或重新进行折弯操作，直至达到所需的效果。
7. 完成折弯作业：当所有工件完成折弯操作且满足要求时，将其取下并进行必要的后续处理。
四、注意事项1. 安全第一：在进行折弯作业时，必须严格遵守相关的安全规定和操作要求，确保人员的安全。
2. 材料选择：根据工件的使用环境和要求，选择合适的金属材料，确保其具备足够的韧性和弯曲性能。
3. 折弯模具选择：根据工件的尺寸、形状和折弯要求，选择合适类型和规格的折弯模具，以确保折弯效果的准确性和一致性。
4. 技术培训：操作人员应接受相关折弯技术培训，了解折弯设备的操作原理和注意事项，熟悉不同材料的折弯特性。
5. 质量控制：定期检查折弯设备的运行状态和精度，保持设备的良好性能，确保折弯作业的质量和准确性。
6. 工件处理：除了折弯操作外，还需根据需要进行后续的处理，如焊接、打磨和喷涂等，以满足最终产品的要求。
折弯作业指导书
折弯作业指导书一、引言折弯是一种常见的金属加工工艺，用于将金属板材经过折弯而形成所需的形状。
本指导书旨在向操作人员提供关于折弯作业的基本工艺知识和操作指导，以确保折弯作业的质量和效率。
二、工具和设备在进行折弯作业之前，需要准备以下工具和设备：1. 折弯机：用于实现板材的折弯和弯曲操作。
2. 卷尺和标尺：用于测量和标记板材的长度和宽度。
3. 手套和眼镜：以保护操作人员的安全。
4. 金属板材：按照设计要求准备相应的材料。
三、准备工作在开始折弯作业之前，需要进行以下准备工作：1. 检查折弯机的工作状态，并确保其正常运转。
2. 准备好所需的板材，并进行外观检查，确保其无明显缺陷。
3. 根据设计要求，使用卷尺和标尺进行测量和标记，以确定折弯点和折弯角度。
四、折弯操作步骤以下是进行折弯作业的基本操作步骤：1. 将金属板材放置在折弯机的工作台上，并使用夹具将其固定住。
2. 根据设计要求，调整折弯机的上模具和下模具，使其与板材相匹配，并确保其位置正确。
3. 在确认安全的情况下，启动折弯机，并将板材沿着折弯线缓慢地送入机器中。
4. 观察折弯过程中板材的变形情况，确保其质量和精度。
5. 当板材达到所需的折弯角度后，停止机器，并将板材从折弯机上取出。
6. 检查折弯后的板材，确保其符合设计要求，并进行必要的修整和整理。
五、注意事项在进行折弯作业时，需要注意以下事项：1. 操作人员应戴上手套和眼镜，以确保人身安全。
2. 在操作折弯机时，要注意机器的运行状态，确保其正常工作。
3. 对于大尺寸或厚度较大的板材，应注意合理分段进行折弯，并避免过分应力导致板材破裂。
4. 在调整折弯机模具时，应小心操作，避免手部受伤。
5. 根据需要可以在板材的折弯线上添加辅助标记，以便操作人员更好地掌握折弯位置和角度。
6. 定期对折弯机进行保养和维护，确保其工作状态良好。
六、结束语本指导书详细介绍了折弯作业的基本工艺和操作指导，希望能为操作人员提供必要的帮助和指导。
折弯机作业指导书
折弯机作业指导书
a.先停止机器的运行，将电源开关打到“OFF”状态
b.关闭电柜锁，确保机器处于安全状态。
6.5操作规范
a.操作人员必须穿戴好劳保用品，如安全鞋、手套、护目镜等。
b.操作前必须检查机器设备是否处于正常状态，如有异常情况要及时报告维修人员。
c.操作时要按照操作流程进行，严禁随意更改设备参数。
d.操作时要注意安全，不得将手或其他物品放置在机器内部或夹紧板下方。
e.操作结束后，要及时清理机器设备，保持设备的清洁和整洁。
7安全注意事项
7.1操作人员必须经过培训合格，并持证上岗。
7.2严禁未经授权的人员操作机器设备。
7.3操作前必须检查设备是否处于正常状态，如有异常情况要及时报告维修人员。
7.4操作时必须按照操作规范进行，不得随意更改设备参数。
7.5操作时必须严格遵守安全操作规程，不得将手或其他
物品放置在机器内部或夹紧板下方。
7.6操作结束后必须及时清理机器设备，保持设备的清洁
和整洁。
8维修保养
8.1机器设备的维修保养应按照《机器每日维修检查记录》进行。
8.2设备维修保养时必须按照操作规程进行，不得随意更
改设备参数。
8.3设备维修保养时必须注意安全，严禁将手或其他物品
放置在机器内部或夹紧板下方。
8.4设备维修保养结束后，必须对机器设备进行清洁和整理，确保设备处于正常状态。
折弯作业指导书
折弯作业指导
一、折弯工作总则
1、钢管杆的折管工序分为多棱形折管、圆形折管。
2、在折弯前须根据不同的边数（直径）准备角度（弧形）卡板。
二、折弯工作
1、根据多棱形的边数先择相应的角度卡板或圆弧卡板。
2、选择试样进行试折弯，试样的尺寸宽约100mm，长约1000mm。
试弯时，慢慢地调整折弯机行程，用角度样板测量折弯角度。
待折弯角度达到要求后，固定折弯机的行程。
试样厚度应与产品要求钢板厚度相同。
3、正常生产
3．1按多棱形钢管塔的边数将板材分成若干等份，线条清晰。
划线等份和折弯次数如表2。
表2
3．2根据钢管单边长度先择相适宜的下模具。
3．3将已划线钢板用行吊移至工作台（核实坡口朝向），进行折弯。
折弯刀位的次序如下图示意（示例为8边形）：
图1
3．4正常生产折弯第一道线1-1’（图1）后，应进行首检，检验合格后方可继续生产。
3．5折弯成形后，用卷扬机将管塔从折弯机上取下。
3．6用行车将管塔吊到半成品区。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4、后挡料调整一般都有电动快速调整和手动微调，方法同剪板机。
5、踩下脚踏开关开始折弯，折弯机与剪板机பைடு நூலகம்同，能够随时松开，松开脚折弯机便停下，再踩继续下行。
7清洁
a）调整清扫必须停机进行。
b）设备应有专人负责，未经批准不得任意使用。
根据情况判断产品本身有质量问题，如板型不准确，非原材料原因，产品按规定作报废处理，操作员工将产品放置废品区。
5.10清洁
完成以上工作以后，应清除废品，清洁生产场地和机器，保持工作环境的清洁美观。
5.11填写每日生产报告
班组负责人填写一系列生产用表，并于每日下班前交生产部。
6操作程序
6.1作业规范
1.严格遵守机床工安全操作规程，按规定穿戴好劳动防护用品。
b.按下油泵停止键(红色键)
c.将主电源开关旋至“OFF”的位置，上锁
5.5编程
5.6试折
程序输入后，若产品形状较为复杂，应用废料进行试折。
5.7首件检查
操作人员根据要求试生产第一片产品并按检验标准进行检验以判定产品是否合格，检验时应检查产品的尺寸，角度，颜色方向，在量度时，要同时度量两端的尺寸和角度，以保持一致。操作人员负责将检验结果记录于检验表上。
b）每日开机后，生产前，操作工要对安全装置进行有效测试：
双脚踏开关同时工作是否灵敏；
进行以上测试，所有安全装置均有效后，方可开机生产。
5.4机器的启动和关闭
开机时，
a.启动机器时应先将电柜开锁，将电源开关打到“ON”状态
b.按下油泵启动键(绿色键)
关机时，
a.关闭机器时，同时踩动脚踏开关，使压刀降到数字转换点以下位置
24．完工后，先退出控制系统程序，后切断电源，清理工作场地。
6.2折弯机使用方法
按普通的液压折弯机加工Q235板料来做简单介绍：
1、首先是接通电源，在控制面板上打开钥匙开关，再按油泵启动，
这样你就听到油泵的转动声音了。（此时机器不动作）
2、行程调节，折弯机使用必须要注意调节行程，在折弯前一定要试车。折弯机上模下行至最底部时必须保证有一个板厚的间隙。否则会对模具和机器造成损坏。行程的调节也是有电动快速调整和手动微调。
19．严禁单独在一端处压折板料。
20．运转时发现工件或模具不正，应停机校正，严禁运转中用手校正以防伤手。
21．禁止折超厚的铁板或淬过火的钢板、高级合金钢、方钢和超过板料折弯机性能的板料，以免损坏机床。
22．经常检查上、下模具的重合度；压力表的指示是否符合规定。
23．发生异常立即停机，检查原因并通知有关人员及时排除故障。
折弯作业指导书
标题
折弯工艺作业指导书
版本
修订状态
制定单位
生产部
文件编号
生效日期
页码
1目的
为规范产品的生产过程，加强产品品质，规范现场管理，确保生产线人员对折弯机进行安全操作。
2适用范围
适用于本公司箱体车间剪折冲组操作员工。
3引用标准/法规/文件
JB/T14349—92《板料折弯机技术条件》
JB 10148-1999《板料折弯机安全技术要求》
5.8生产过程中的质量检验
生产时应留意板面质量，不应有划伤。
打包堆放产品时要交错有序，摆放整齐。
5.9废次品的处理
发生废次品时，首先停止生产，判断产品不合格的类型：
5.9.1产品/半成品问题
如果问题出在产品/半成品上，操作员立即向生产主管和质量检验汇报。
根据情况判断产品本身无质量问题，是产品的强度、厚度、长度等不符合订单的要求，操作员将产品隔离放置后加贴不合格标识保留备用。
8．两人以上折弯时，要指定一人踩闸，离开机床时要切断电源。
9．不作单边及单点的负荷工作。
10．板料折弯时必须压实，以防在折弯时板料翘起伤人。
11,操作人员在加工箱体材料折弯时应注意材料的变形量，如材料变形严重有凸起的地方应将凸起面向上折弯。以保证工件在折弯后凸起面在箱体内部。
12．不准在上、下模之间堆放杂物和工量具。
13．调板料压模时必须切断电源，停止运转后进行。
14．正确选择弯模具，上、下模紧固位置要正确，安装上、下模操作时防止外伤。
15．在改变可变下模的开口时，不允许有任何料与下模接触。
16．正确选择折弯压力，偏载时压力应小于最大压力的1/2。
17．最大折弯压力折弯制件长度不得小于工作台长度的1/3。
18．机床工作时，机床后部不允许站人。
5.2物料确认
工作人员根据生产订单上的要求选择所需物料：选择时应注意物料的颜色、级别、涂层种类、厚度、宽度、强度,是否与生产订单上的要求一致。
产品厚度、长度及角度规定：选择合适的折弯刀模。
5.3开机前检查
a）每天开机前，操作人员应根据《设备保养点检表》上的要求对机器进行检查维护，确保机器处于正常的工作状态后，方能够开机生产。
4职责
4.1本组的操作人员负责检查和清理机器设备。
4.2操作人员负责产品生产过程中的物料选择、质量保证、质量检查和报表填写。
5工作程序
5.1生产通知单
操作人员每天由生产部处接到生产订单，根据生产排程决定生产的先后次序。其间应留意此生产订单是否为以往已生产过的订单。若是，可根据有关的生产报告及质量检验记录作参考,以保证产品性能的一致性。
2．启动前须认真检查电机、开关、线路和接地是否正常和牢固，检查设备各操纵部位、按钮是滞在正确位置。
3．检查上下模的重合度和坚固性；检查各定位装置是否符合被加工的要求。
4．设备启动后空运转1—2分钟，上滑板满行程运动2—3次，如发现有不正常声音或有故障时应立即停车，将故障排除，一切正常后方可工作。
5．工作时应由1人统一指挥，使操作人员与送料压制人员密切配合，确保配合人员均在安全位置方准发出折弯信号。
6．根据被折弯板料厚度，形状尺寸，调整滑块行程以及调整选择上下模和折弯压力。选择下模口的大小和验算工件的折弯力，一定要对照机床右侧面的折弯力表，工作折弯力不准大于公称力。
7．调整上下模间隙的时候，滑块必须停在上死点。间隙必须是从大到小来调，初调上下模间隙，一般可比板厚大1毫米左右，间隙一定要大于板厚，以免因无间隙而压坏模具。
c）确保安全生产，提高工作效率，发生人身设备事故，应保持现场，并报告有关部门。
d）应堆放好成品，工作结束后，切断电源，擦净机床，清理工作地点，锁好开关箱。
批次数量出现连续性的质量问题。
