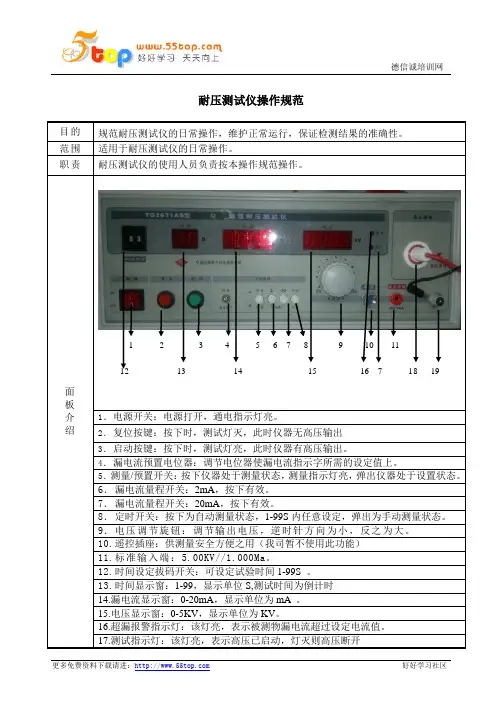

耐压测试仪操作规范
耐压测试仪操作规范
德信诚培训网
仪器 点检
手动 操作
18.压输出端:0-5KV 高压输出。 19.柱：高压输出接地端。 1：全检查：检查仪器接地是否良好，电源线与插座连接是否松动 2：路起跳测试： a.接通电源，开启仪器, 调节电压调节旋钮，调至 0V。 b.预置电流调节至“1mA”并观察其准确性 c.用测试探棒（高压输出端）触击耐压仪高压输出接地端（成品测试用的耐压仪，需 将测试探棒（高压输出端）分别插入高压接地端插板的插孔进行点检） d.按启动键缓慢调整电压 e.仪器在≤1000V 以内报警，则判定该耐压仪精确度满足测试要求，若报警电压＞ 1000V,该仪器不可用于产品耐压测试，需报修。 f.点检完毕后，将各功能键复位 g.仪器使用人员，需按照《检测仪器点检记录表》中规定频次进行点检，并记录相应 点检值 1 使定时开关在弹出状态， （按下为自动测试状态）按下启动键，测量指示灯亮，缓 慢调节电压调节旋钮，使电压表指示在所需的值上，电流表显示被测试品的漏电流 值。 2 将被测产品的 L、N 端接入仪器的高压输出接地端，用高压探棒（高压输出端）触 及被测产品的外露金属部件或金属箔（10cm× 20cm） 3 如果被测试品的漏电流超过预置值时， 则仪器自动切断输出电压， 同时超漏报警指 示灯亮、蜂鸣器发生报警，此时被测试品为不合格，反之则被测试品合格，测试合 格完毕后，按下复位键 1 安全事项先预调测试电压，按下启动键，缓慢调节电压调节旋钮，使电压表指示在 所需的值上，然后按复位键，这时不能再动电压调节旋钮。 2 按下定时开关，拨时间预置拨码开关，设定所需测试时间。
6． 漏电流量程开关：2mA，按下有效。 7． 漏电流量程开关：20mA，按下有效。 8． 定时开关：按下为自动测量状态，1-99S 内任意设定，弹出为手动测量状态。 9． 电 压 调 节 旋 钮 ： 调 节 输 出 电 压 ， 逆 时 针 方 向 为 小 ， 反 之 为 大 。 10.遥控插座：供测量安全方便之用（我司暂不使用此功能） 11.标 准 输 入 端 ： 5.00KV//1.000Ma。 12.时间设定拔码开关：可设定试验时间 1-99S 。 13.时间显示窗：1-99，显示单位 S,测试时间为倒计时 14.漏电流显示窗：0-20mA，显示单位为 mA 。 15.电压显示窗：0-5KV，显示单位为 KV。 16.超漏报警指示灯：该灯亮，表示被测物漏电流超过设定电流值。 17.测试指示灯：该灯亮，表示高压已启动，灯灭则高压断开
耐压测试仪操作规程
耐压测试仪操作规程一、前言耐压测试仪是一种用于测试电气设备绝缘强度的仪器。
为了保证测试结果的准确性和安全性，必须按照操作规程进行操作。
本文将详细介绍耐压测试仪的操作规程。
二、设备准备1.检查仪器是否完好无损，连接线是否接触良好，电源线是否接地可靠。
2.检查被测设备是否符合测试要求，并确认被测设备已经通电。
3.将耐压测试仪与被测设备连接，确保连接正确。
三、设置参数1.根据被测设备的额定电压和额定电流设置耐压测试仪的输出电压和输出电流。
2.设置测试时间。
根据被测设备的要求设置时间，一般为1分钟到5分钟不等。
3.设置输出模式。
根据需要选择直流或交流输出模式。
四、开始测试1.先将输出电压调整到零，再打开输出开关。
2.调节输出电压和输出电流至预定值，并开始计时。
3.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
4.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
五、测试结果处理1.将测试结果记录下来，并进行分析。
2.如果测试结果符合要求，则被测设备可以正常使用。
3.如果测试结果不符合要求，则需要进行维修或更换设备。
六、注意事项1.在操作过程中，应注意安全，避免触电事故的发生。
2.在测试过程中，应注意观察被测设备的状态，如有异常情况应立即停止测试，并进行处理。
3.在测试结束后，先将输出开关关闭，再将输出电压调整为零。
避免对被测设备造成损害。
4.在使用耐压测试仪时，应遵循操作规程，并按照说明书正确操作。
如有不懂之处，请咨询专业人员。
耐压测试仪操作规程5篇
耐压测试仪操作规程5篇【第1篇】型耐压测试仪平安操作规程1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
测试时，测试亮表示高压已启动，灯灭则高压已断开。
测试时注重漏电流档位。
4．操作时必需戴好橡胶绝缘手套，坐椅和脚垫好橡胶绝缘垫，惟独在测试灯熄灭后，无高压输出状态时，才干举行被测品衔接或拆卸操作。
人离开岗位必需关机。
【第2篇】2671型耐压测试仪平安操作规程怎么写1.将耐压测试仪的电源开关按下，常态为ac沟通，按下为dc直流，按下启动钮时，测试灯亮则此时仪器处于工作。
按下复位钮，测试灯灭，此时无高压输出。
设置的定时开关“开”时，为1～99秒钟内随意设定，关时为手动。
测试时切勿将dc、ac按纽按错，以免造成误差。
2．调整输出电压的大小，逆时针为小，顺时针为大，高压输出端分为dc电压输出端、ac电压输出端，下面接线柱为测试接地线。
测试原材料时，如某原材料不合格被击穿超漏，则指示灯显示超漏。
试测时有测试正常指示灯电压显示，ac/dc0～5kv，电流显示0～20ma。
严格根据标准测试及调整电压输出值。
3．本测试仪调整电钮，按下预置开关，可设定0.3ma～20ma，漏电流预置开关按下时，可设定漏电流报警值，即漏电流2/20ma档。
耐压测试仪操作规程
耐压测试仪操作规程一、适用范围本规程适用于 AN9632M 型全自动绝缘耐压测试仪。
耐压试验的电压范围为交流 0.1~5.0kV,绝缘电阻测试范围为0.3~1000MΩ。
二、试验准备工作1.测试前先将测试线与被测件连接，再将测试线与绝缘耐压测试仪相连，然后接通电源，启动仪器，准备测试。
2.接了本仪器电源，接地端要良好接地，接通电源开关，预热三、耐压测试操作程序:1.按“测试方式”选择键至指示灯亮。
2.按“预置”键进入预置状态，此时输出电压显示窗口数值闪动，用“增”“减”键修改输出电压预置值。
3.按“预置”键至击穿电流显示窗口数值闪动，用“增”“减”键修改击穿电流预置值。
4.按“预置”键至测试时间显示窗口数值闪动(耐压测试时间指示灯亮)，用“增”“减”键修改耐压测试时间预置值。
按“预置”键至击60Hz或50Hz 指示灯闪动，用“增”“减”键选择输出电压频率值。
按“启动”键，仪器进入测试状态并自动记忆所有预置参数，输出指示灯亮，输出电压自动上升并稳定在预置值，测试时间开始倒计时。
在测试过程中，被测件击穿电流小于预置值时，测试时间仪器到零，则仪器发生一声清脆的“嘟”声，说明测试合格，同时自动切断输出电压，输出指示灯灭。
5.当被测件击穿电流大于预置值时，仪器发出“嘟-嘟”的报警声，耐压报警指示灯及击穿电流显示窗口数值闪烁(窗口显示被测件击穿电流值)，表示耐压不合格，同时自动切断输出电压，按“停止”键消除报警声，再按一次“停止”键返回到待机状态。
三、绝缘测试操作程序1.按“测试方式”选择键到指示灯亮。
2.按“绝缘电压”选择键，根据需要选择500V 或1000V 绝缘测试电压。
3.按“预置”键到测试时间显示窗口数值闪动(绝缘测试时间指示灯亮)，用“增”“减”键修改绝缘测试时间预置值。
按“启动”键后进入测试状态并自动记忆所有预置参数，输出指示灯亮测试电压自动上升并稳定在预置值，测试时间开始倒计时。
在测试过程中，被测件实际绝缘电阻大于预置值时，测试时间到零，则仪器发生一声清脆的“嘟”声，说明测试合格，同时自动切断测试电压，输出指示灯灭。
耐压测试仪运行检查规程 测试仪操作规程
耐压测试仪运行检查规程测试仪操作规程耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。
其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。
程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。
选择耐压仪的2个指标：zui大输出电压值及zui大报警电流值的数值。
一、目的为正确进行耐压测试仪的功能自检，保证检查结果的正确和有效。
二、耐压测试仪操作步骤1、使用前先将仪器外壳接地，确保接地良好牢靠。
2、插好插头，给耐压测试仪输入电源，将高压输出线和输入低端线悬空安全放好。
3、耐压测试仪运行检查方法：使用一个的标准电阻值300K的电阻，高压输出线和输入低端线夹住300K的电阻的俩端；（1）将试验电压调整到小于1400V，电流设定5mA,按住“启动”按钮，仪器无报警证明仪器良好。
（2）将试验电压调整到大于1600V,电流设定5mA，按住“启动”按钮，仪器发出报警证明仪器良好。
三、耐压测试仪注意事项：1、高压测试仪为高压输出装置，使用时确定要注意安全，操作人员要戴好绝缘手套，检验台和地面上要求铺放绝缘垫，测试过程中绝不可用手触摸被测物体，离开时确定要切断主电源。
2、每天在正式测试前后必需对耐压测试仪进行功能检查，并做好检查结果记录。
3、发觉仪器不正常，应立刻维护和修理保养。
4、维护和修理好后，对两次之间检测的产品进行追溯重检。
接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。
2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。
3、缓慢转动手柄，若检流表指针从中心的0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。
4、通过步骤3选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，渐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。
耐电压测试仪操作规程
耐电压测试仪操作规程一．使用前准备1.1接通电源，按下电源开关，使其置于“开”的位置。
1.2逆时针旋转“电压调节”旋钮到底，则仪器处于初始状态。
二．功能键说明和设定2.1报警电流设定根据所需报警电流值选择报警电流量5mA程档。
根据所需测试时间值选择定时2秒程档。
2.2输出电压设定选择测试电压330V时，应“弹出”电压选择键，此时330V指示灯亮。
2.3. 输出电压设置。
将一黑色测试端的测试线插入仪器的测试端，再将高压测试棒（红色）一端插入仪器的高压输出端，高压测试棒上外控四芯插头插入外控插孔，按下测试棒上“启动”按钮，此时顺时针转动“电压调节”旋钮，同时观察输出电压窗口中示值为330V，停止转动电压调节旋钮，并保持“电压调节”旋钮位置不变，则试验电压设定完毕。
注：在以后测试过程中，如不改变试验电压，每次测试只需按一下“启动”按钮即可。
如需改变试验电压，则重复上述步骤。
读数方式：由仪器“电压”显示表头直接读取输出电压值。
三．操作步骤使用前应对仪器进行自校,自校方法为：将一黑色测试端的测试线夹住“耐压仪校验盒”一孔；再将高压测试棒（红色）插入“耐压仪校验盒”另一孔；拔掉外控四芯插头即可对产品进行检测。
测量时黑色测试线夹住被测灯具的电源输入端，再将高压测试棒（红色）插入被测产品的接口上。
按下“启动”按钮。
检测时间一到，无报警声即被测产品为合格品；如被测产品在测试时间内“报警”灯亮，蜂鸣器发出报警声即为不合格。
在运行或自校过程中，当发现仪器失效时，应送到计量所检修。
当发现仪器失效时，应追溯到上一批已检产。
在自校过程中，发现仪器失效时，应停止检测，并送到计量所检修。
编制审核批准。
耐压测试仪器操作规程
耐压测试仪器操作规程一、前言电气耐压测试仪器是电力、电子、通信等行业常用的测试设备之一，具有保证电气设备安全性能的重要作用。
为了正确、安全地操作和使用耐压测试仪器，防止事故发生，特制定本操作规程。
二、适用范围本操作规程适用于电气耐压测试仪器的日常操作和使用。
三、仪器准备1.检查仪器是否完好，无损坏、松动等异常情况；2.根据测试需求，将仪器设置为所需的测试模式；3.检查仪器的电源线是否良好连接，无损坏、漏电等异常情况；4.检查仪器的接地线是否连接良好，确保仪器和被测电设备接地可靠。
四、安全操作1.操作人员应穿着防静电服，并佩戴绝缘手套；2.在进行测试之前，先将被测电设备的电源关闭，并拔掉电源插头；3.操作人员应严格按照仪器说明书的要求进行操作，不得随意更改测试参数；4.在测试过程中，应密切观察仪器的指示和报警灯，一旦发现异常情况，应立即停止测试并排除故障；5.在更换被测电设备时，应将测试仪器的电源关闭，并等待一段时间，确保仪器内部的电荷完全放电；6.操作人员应保持仪器周围的清洁和整洁，避免杂物混入并造成故障；7.操作人员应及时对仪器进行维护和保养，定期进行校准和检测。
五、仪器存放1.仪器应存放在干燥、清洁、通风良好的地方；2.仪器存放时，应避免阳光直射、高温、潮湿等恶劣环境；3.仪器存放时，应选择稳定的平台，并避免与其他物品相互挤压；4.仪器存放时，应将仪器的电源线及各类连接线整理妥当，避免纠缠和损坏。
六、事故处理1.发生电气事故时，应立即切断电源，并进行急救措施；2.事故发生后，应立即汇报给主管领导，并进行相关记录和处理；3.事故原因应进行事故调查和分析，确保事故不再发生。
七、附则1.对于特殊型号或复杂的测试仪器，操作人员应仔细阅读仪器的说明书，并接受专业培训后方可操作；通过遵守以上操作规程，可以在使用耐压测试仪器时更加安全、准确地进行测试，提高工作效率，确保电气设备的安全性能。
同时，请注意及时关注相关法律法规的更新，以保证操作规程的合法性和合规性。
耐压测试仪操作规程
耐压测试仪操作规程《耐压测试仪操作规程》一、测试仪器准备1. 确保耐压测试仪器处于稳定状态，并连接到电源和地线。
2. 检查测试仪器的标定和校准情况，确保测试结果准确可靠。
3. 准备好待测试的设备或产品，并确保其符合安全操作规范。
二、测试仪器设置1. 根据待测试设备的电压等级，设置测试仪器的输出电压范围。
2. 根据待测试设备的绝缘等级，设置测试仪器的测试时间和泄漏电流限值。
3. 确认测试仪器的输入和输出连接正确，以及地线接地良好。
三、测试操作1. 将待测试设备连接到测试仪器的输入端，并确保连接牢固可靠。
2. 打开测试仪器的电源，按照设定的参数进行测试操作。
3. 在测试过程中，及时观察设备的情况和测试仪器的指示，注意防范意外和危险。
四、测试结果1. 测试结束后，关闭测试仪器的电源，并断开待测试设备的连接。
2. 根据测试仪器的指示或记录，检查测试结果是否符合设备的要求。
3. 将测试结果记录并保存，作为设备安全性评估的依据。
五、维护和保养1. 经常检查测试仪器的外观和功能，确保其正常工作和安全使用。
2. 定期对测试仪器进行校准和检测，保证测试结果的准确性。
3. 如发现测试仪器故障或异常，应及时停止使用并进行维修处理。
六、安全注意事项1. 在使用测试仪器时，应穿戴符合安全规范的防护用具，确保人身安全。
2. 遵守测试仪器的操作说明和安全注意事项，以防万一的事故和故障发生。
3. 如遇到紧急情况或问题，应立即停止操作并向相关人员报告和求助。
以上即是耐压测试仪的操作规程，希望大家在实际操作中能够严格遵守，确保设备的安全和可靠性。
耐压测试仪操作规范
注
意
事
项
1.插﹑拨连接线时﹐一定要关机。
2.本机带有高压﹐在高压启动后未复位前勿用手接触本机金属裸漏部位。
3.操作说明未作说明之参量﹐请不要任意调节。
4.若发现有异常现象﹐应关机通知相关人员处理。
5.不可用腐蚀性溶剂擦拭本机。
6.保持仪器清洁。
核准
审核
制作
日期
3﹑打开电源开关﹐电源指示灯亮。
4﹑旋转电压调节钮设定所需电压。
5﹑按下漏电流预置开关﹐根据需要通过漏电流选择开关选择所需档位﹐旋转漏电流预置旋钮设定漏电流报警值﹐松开预置开关回到测试状态。
6﹑按下定时开关设定所需高压时间。
7﹑将产品放上高压测试治具﹐按下遥控开关进行测试﹐定时到如被测物合格则测试电压被切断﹐如被测物不合格则不到计时时间超漏灯亮﹐蜂鸣器报警﹐按下复位键即可消除报警。
12
漏电流预置旋钮
设定漏电流报警值
4
电压调节钮
调节输出电压的大小
13
漏电流预置开关
检测到漏电流值
5
遥控插座
通过高压开关进行遥控测试
14
漏电流选择开关
跟椐开关状态﹐看量程档
6
高压输出端
15
定时开关
开任意调节﹐关计时不工作
7
接地柱
与仪器的接地端相连
16
电压转换开关
转换两档高压
8
超漏灯
灯亮﹐测物击穿﹐超漏则NG
17
定时调节旋钮
对高压爬升时间进行调节
9
测试灯
灯亮﹐高压启动﹐灯灭断开
核准
审核
制作
日期
耐压测试仪操作规范
第2页共2页
耐压测试仪规范操作规程
耐压测试仪规范操作规程一、安全操作规范1.使用前务必检查耐压测试仪的外观及线缆是否损坏，若发现损坏应立即更换或维修。
2.确保测试仪的工作电压与被测试设备的额定电压相匹配，过高的电压可能会造成设备损坏或者人身伤害。
3.测试仪应与地线连接，以确保测试的安全性。
4.在进行测试前，应将被测试设备与电源完全隔离，避免误伤或设备损坏。
5.使用过程中，不能擅自拆卸或改变测试仪的组装，确保测试仪的完整性。
6.长时间使用后，应及时对测试仪进行维护，确保其正常工作。
二、操作流程1.将被测试设备与耐压测试仪连接，确保连接牢固可靠。
2.打开测试仪的电源开关，观察仪表显示的电压值，确保测试仪的电压输出正常。
3.调整耐压测试仪的电压和时间设置，以适应不同设备的测试要求。
4.确认被测试设备与电源完全隔离，避免误伤。
5.将测试仪的电压输出连接到被测试设备的电源输入端。
6.开始进行耐压测试，记录测试时间和电压值。
7.测试完成后，将测试仪的电源开关关闭，并断开测试仪的电源线和被测试设备的连接线。
8.维护测试仪器，包括清洁、检查和更换损坏的零部件。
三、注意事项1.在测试过程中，严禁触摸测试仪器的输出端口，避免触电伤害。
2.若发现设备发热或异常，应立即停止测试，并检查设备是否损坏或连接是否正确。
3.耐压测试仪应放置在干燥、通风的环境中进行测试，避免水或湿气进入仪器内部。
4.使用中发现任何故障或异常情况，应立即停止使用，并进行检修或维修。
5.在测试过程中，应严格按照设备的额定电压进行测试，并在设备上标明测试日期、电压、时间等信息。
四、测试结果记录1.在测试过程中，应及时记录测试参数，包括电压、时间和测试日期等信息。
2.测试结果记录应保存至少一年，以备后续查阅和分析。
通过以上规范操作规程的执行，能够确保耐压测试仪的安全运行，保证测试结果的准确性，降低设备损坏和人身伤害的风险。
同时，规范操作规程的制定和执行也有助于提高工作效率，提升测试仪器的使用寿命。
耐压测试仪操作规程
耐压测试仪操作规程一、引言耐压测试仪是一种用于检测电气设备、电路和电缆的耐压强度以及绝缘状况的仪器。
操作耐压测试仪需要遵守特定的操作规程和安全要求，以确保测试的准确性和人员的安全。
本文将介绍耐压测试仪的操作规程，旨在帮助操作人员正确使用和维护设备。
二、仪器准备1.检查设备完整性：在操作耐压测试仪之前，必须检查设备的完整性，包括外部线缆、连接器、电源线和开关等部分。
如果发现任何损坏或故障，应立即维修或更换。
2.检查电源供应：确保耐压测试仪的电源供应符合要求，并提前准备好所需的电源线。
3.选择测试电压：根据实际需要，选择合适的测试电压。
在选择过程中，应仔细参考相关设备的技术规格。
三、操作步骤1.连接测试电路：将待测设备正确连接到耐压测试仪。
确保连接可靠且无松动部分，以免影响测试结果。
2.设定测试参数：根据实际需要，设定合适的测试参数，包括测试电压、测试时间和测试模式等。
根据不同的设备和测试要求，可能需要使用不同的参数设置。
3.开启电源：将电源线插入电源插座，并打开电源开关。
确认仪器处于正常工作状态后，可以继续进行测试。
4.执行耐压测试：按下开始测试按钮，耐压测试仪将开始对待测设备进行测试。
在测试过程中，应密切观察仪器的工作状态，并记录测试结果。
5.记录测试数据：在测试完成后，及时记录测试数据和结果。
这些数据可以用于后续分析和评估设备的耐压性能和绝缘状况。
6.关机和清理：测试完成后，将电源开关关闭，并拔掉电源线。
对仪器进行适当的清理工作，以确保设备的正常运行。
四、安全要求1.操作人员必须具备相关的电气知识和操作技能，且应受过相关培训。
2.在任何操作步骤中，操作人员必须穿戴适当的个人防护装备，包括绝缘手套、绝缘鞋和护目镜等。
3.在执行测试过程中，应密切观察仪器的工作状态。
如果发现任何异常情况，如异常噪音、异味或仪器异常热等，应立即停止测试，并进行检查和维修。
4.严禁在测试过程中触摸任何正在测试的电路或设备，以免发生触电事故。
耐压测试仪操作规程
耐压测试仪操作规程
一、仪器的基本介绍
1.WB2670B耐压测试仪是一台电压可调的绝缘耐压测试仪，工作电压范围为0-5kV。
2.仪器具备自动断电、自动记忆功能，方便操作和记录测试结果。
3.配置有数显高压表，可直观显示测试电压的数值。
4.仪器采用数字控制，具备精准控制和自动保护功能。
二、使用步骤
1.接通电源：将耐压测试仪的电源插头插入电源插座，并打开电源开关。
2.连接测试对象：将被测试设备的电源插头插入测试仪的电源插座。
3.连接电源线：将测试仪的输出端与被测试设备的电源线连接。
4.设置测试电压：按下仪器面板上的电压调节按钮，通过旋转按钮设置所需的测试电压。
5.开始测试：按下仪器面板上的启动按钮，测试仪开始输出设定的测试电压。
6.观察测试结果：即时观察测试样品的绝缘强度，如出现电弧、击穿等情况，立即停止测试。
三、注意事项
1.在进行耐压测试之前，应确保被测试设备完好无损，无漏电、短路等现象。
2.在测试过程中，应注意观察测试样品是否有异常情况，如发热、冒烟、异响等，立即停止测试并断开电源。
3.测试仪器上不得堆放其他杂物，保持通风良好，避免过热。
4.操作测试仪器时，应遵循仪器的操作规程，切勿盲目调节电压或其他参数，以免造成安全事故。
5.在测试结束后，应断开电源，并拔掉测试样品的电源线，及时清理仪器，防止灰尘等杂物进入设备。
耐压测试仪操作规程
耐压测试仪操作规程
ZG-7.6-00-006
耐压测试仪（以下简称“测试仪”）必须由专人操作，操作者必须熟悉测试仪使用说明书和本操作规程。
操作者必须站在绝缘垫上操作,佩戴橡胶鞋、橡胶手套；测试仪必须有良好接地，测试时严禁触摸被测件，以防发生危险。
高压电缆如破损、老化必须及时更换；输出线连接必须牢固，防止脱落发生危险。
测试仪发生故障时禁止使用。
测试前，须将待测产品放在绝缘的工作台上；电源开关置于“关”；时控琴键开关弹出（关）；高压接通按键开关弹出（复位），将调压器逆时针旋到底，将测试线插头插入对应插座，确保其接触可靠。
接通测试仪电源，打开电源开关，观察测试仪的显示内容，确定测试仪工作正常。
并设置报警电流和定时时间。
检查截断电流报警是否可靠。
将两根测试线短接在一起，按下高压接通开关，慢慢的顺时针调节调节调压器，同时观察报警电流对应的数字表，至规定值时自动切断高压并发出报警信号即表示正常。
检查测试定时器：不短接测试线，按下高压接通开关，按下定时开关，时间将以倒计时方式显示，时间为0时自动切断高压即表示正常。
测试：将被测件的电源插头的L和N接到L测试头，并用高压探棒的金属头触及被测件的金属部分，按下高压接通开关，调节高压输出至规定值，（可根据需要决定是否打开定时功能）不报警则表示被测件合格。
编制：审批：。
耐压测试仪使用规范
耐压测试仪使用规范一、设备准备和检查1.确保设备处于工作状态，电源和仪器的各个部件都安装牢固且完好无损。
2.检查仪器的标定有效期，确保仪器的准确性。
3.检查设备的电压和频率是否与被测试设备的要求匹配。
4.确保测试环境符合安全要求，如通风良好、无易燃物和易爆物等。
二、连接设备1.根据测试需求，选择适当的测试线缆和接头，并确保连接牢固。
2.确保测试线缆和接头没有损坏或短路情况，并进行必要维护和更换。
三、仪器操作1.在进行测试之前，将测试仪的电源关闭，并将测试电缆和被测设备完全断开，以确保操作的安全性。
2.打开测试仪器的电源，并设置测试参数，如测试电压、测试时间、测试模式等。
3.将测试电缆正确连接到被测设备，并确保连接牢固。
在连接电缆时，确保设备不处于开机状态。
4.在进行测试之前，进行漏电检测，确保测试线路中没有漏电情况。
5.启动测试仪器，开始进行耐压测试。
注意观察被测设备的工作状态，如有异常情况及时停止测试。
6.在测试过程中，不得操作设备本身的功能按钮，以免干扰测试结果。
7.在测试完成后，将测试电缆和被测设备完全断开，关闭测试仪器的电源。
四、测试结果和记录1.在测试完成后，根据测试仪器显示的测试结果，判断被测设备是否合格。
2.将测试结果记录下来，包括设备型号、测试日期、测试人员等信息。
3.如果被测设备不合格，需要进行必要的修复和再测试。
修复后应重新进行耐压测试，直到设备合格为止。
4.测试结果的保留时间和方式应符合相关标准的规定。
五、安全注意事项1.在进行测试时，应避免触摸测试设备的电极和高压元件，以免触电危险。
2.在进行高压测试前，测试人员应戴上绝缘手套和绝缘鞋等个人防护装备，确保安全。
3.在测试过程中，如遇到异常情况，如设备冒烟、发生火花等，应立即停止测试并采取相应的安全措施。
4.由于长时间使用耐压测试仪会产生较高的电磁场，应尽量避免长时间暴露在测试仪器附近。
在使用耐压测试仪进行测试时，遵循以上规范和注意事项，有助于确保测试的准确性和安全性。
耐压测试仪操作规程
一、操作前的准备：1．检查地线端接地是否处于良好状态。
2．操作人员使用前应带发绝缘手套，脚下垫好绝缘皮垫。
3．插上220V电源插头，将“高压调节”度盘逆时针方向旋转回零，按下电源开关。
二、操作步骤：A．开机及运行检查：1．将高压表笔（红色）输出端悬空放好2．先按下“启动”按钮，按下“漏电流预置”开关，选择漏电流量程，漏电流的值为5mA3．将定时开关打开，将时间设定为54．旋转“高压调节”度盘，设定测试电压值为3kV5．开始测试前将红、黑表笔接触点检治具（点检治具为600Ω的电阻），当仪器发出报警时，则表明仪器正常6．当仪器不能正常报警时，操作员应立即停用且报告给主管，主管应立即给予处理，生产线换用已经校验之耐压测试仪，且不能正常报警之耐压测试仪应做送修处理（修理后需经法定计量方可重新使用），并追溯已检验之产品B．受试设备耐压测试：7．在第5步完成后，按下“复位”按钮，在确定电压指示为“0”，测试灯熄灭的情况下，将高压表笔夹（红色）和低压表笔夹（黑色）分别接到被测电器LN端和金属外壳上合格，若有声光报警则认为被测试品不合格8．按下“启动”按钮，测试灯亮。
按规定的时间测试高压，若无声光报警则认为高压测试合格，若有声光报警则认为被测试品不合格。
9．重复7和8动作直至所有测试完毕。
10．每天使用完毕后，放好两表笔，逆时针方向旋转“高压调节”度盘到零位，关闭电源开关。
编制: 审核: 批准: 日期:本文件起草部门:质检部本文件发至:生产部、质检部附:耐压测试仪功能检查表注：请在每日开班工作前进行耐压仪功能检查，各项目正常才能使用。
项目正常的请打“√”，有问题的请打“×”并记录问题现象及及时报告处理，仪表停用时请打“○”。
耐压测试仪操作规程
耐压测试仪操作规程文件编号：ZJ-08-2007 一、注意事项1．确保接地端良好接地（电源线三芯中接地线、面板右下方接地端都应接地）。
2．操作人员戴好绝缘手套，脚下垫绝缘橡皮垫。
3．打开电源开关前把 “电压调节旋钮”逆时针旋转到底。
4．测试时间以外，“电压调节旋钮”应逆时针旋转到底，而且仪器处于复位状态。
设置功能状态和预测测试范围时，仪器处于复位状态。
5．测试状态时，人不能直接接触被测件。
6．不要将输出端与地线人为的短路。
万一发生意外，应立即切断电源。
8．严禁非操作人员使用本仪器。
二、检测准备（采用手动启动、定时测试方式）1．检查电源线、测试棒线、测试线、接地线应无破损。
2．测试仪1米范围内不应有杂物和其他人员。
3．检查“电压调节旋钮”：应逆时针旋转到底。
4．检查“手动/定时”状态：设定状态为“手动”，“定时/手动”键应处于手动状态，使测试处于手动测试状态。
6．连接：高压测试棒与高压输出端连接；测试线与接地端连接；接地端确保接地8．检查“测试/预置”键：设定状态为“测试”,“测试/预置”键应弹起，使仪器处于待测试状态。
9．将被测件放置有橡胶绝缘层的测试台上。
三、测试1．连接被测件：将测试线和被测件连接好。
测试线尾部连接到接线的正极或负极；高压测试棒接触灯具的金属外壳。
2．按下启动开关，调节泄漏电流旋钮，泄漏电流设定为5毫安，调节电压调节旋钮，缓慢升至所需测试电压值1440V。
3．如果被测件漏电流未超过设定值,测试灯亮，经过1秒钟后无击穿或闪烁，立即按下复位键,使仪器恢复到复位状态,此时仪器无输出电压，进入待测试状态，被测件为合格品。
4．如果被测件漏电流超过设定值,仪器会自动报警并切断输出电压,超漏灯亮,立即按下复位键,使仪器恢复到复位状态,此时仪器无输出电压，进入待测试状态,被测件为不合格品。
5．连接好下一个被测件，按下启动开关，重复３、４。
6．测试完毕后，应逆时针旋转调节“电压调节旋钮”到底（使电压表指示为零）。
耐压测试仪操作规程
耐压测试仪操作规程1.目的：确保成品及进货电气件的质量达成预期使用规定，合理维护仪器并确保其测试功效。
2.测试范畴:冰箱成品及全部需要做耐压测试的冰箱电器件。
3.操作环节3.1仪器预置:A在接通电源之前,首先检查仪器外壳接地与否良好,高压输出线、触发线连接与否良好。
B接通电源,打开电源开关;C功效选择:预置;D电压测量:1200V，AC（交流），根据产品和客户的实际规定拟定测试电压；E漏电流：10mA-25mA 档，设定为 10mA；F测试时间：设定为 5 秒钟，可根据产品和客户的实际规定拟定测试时间。
G在测试前必须对仪器进行校核，拟定仪器功效正常后方可投入工作：a、在通电状况下，保持预置的设定不变，功效选择为测试；b、把电压调至 0 V，关闭测试时间控制开关；c、接通耐压测试仪的正负测试棒，并均匀缓速增大电压；d、在增大电压的过程中，如仪器报警灯亮并伴有蜂鸣声则证明仪器功效正常。
3.3 测试环节:A、成品的耐压测试：将成品的电源线插头插入已设立好的测试插座，按下启动键，若产品合格则“合格”批示亮，此时检查人员在产品的质量跟踪卡上对应的位置盖上检查章，流入下一工序；若产品不合格，则“不合格”批示灯亮，并测试仪伴有报警声，此时检查人员在产品的质量跟踪卡上注明不合格因素，并作好对应的统计，最后将不合格品放入不合格品区。
B、全部的产品必须全部检测，并在测试后必须做好有关的统计。
C、在测试完后，仪器的电源必须关闭，并切断电源。
4.仪器的保养:4.1非测试人员不可使用仪器;4.2测试完毕后仪器的电源开关必须关闭,并做好日常的维护;4.3当仪器出现故障时,非维修人员不可随意拆开仪器,应报品管部主管进行维修。
5.注意事项：5.1因耐压测试仪能够产生 3000V 的高电压，在没有专业人员指导下，任何人员不得动用检测仪器。
5.2专业检测人员应严格按操作规程进行作业，并确认能够自主的控制测试仪的控制开关。
测试时测试人员应戴绝缘手套,且要站在绝缘垫上作业,小心谨防触电。
耐压测试仪操作规范
耐压测试仪操作规范仪器名称耐压测试仪文件编号YT-QC-2017-005仪器型号BF2670AM文件签发日期2017.8.21概述用于产品外壳的绝缘性能的测试。
安全规则1、不要在易燃的空气中使用测试仪，比如酒精、稀释剂或其他可燃性材料旁边使用测试仪；2、不要在高温或者阳光直接照射的地方使用测试仪； 仪器使用的温度范围：0℃~+4-℃仪器的储藏温度范围：-20℃~+70℃3、不要在高湿的环境中使用测试仪；使用的湿度范围：20%~80%RH储藏湿度范围：小于90%4、不要在多灰尘的环境中使用测试仪；5、不要把测试仪放在倾斜的表面或者在晃动的地方使用测试仪；6、不要在敏感的测试设备或接收设备旁使用测试仪；7、测试仪的输入电源必须有单独的开关控制。
操作人员规定1、 人员资格：操作人员必须由熟练的人员来进行操作，必须了解电压、电流和电阻的基本概念；操作人员必须知道在进行高压测试时，高压是从测试仪的高压输出端口流出，经过被测体，由电流返回端的连接线流入测试仪内；如果触摸任何有高压的物品将会触电；2、 安全规则：操作人员必须给与特殊的训练，了解各种安规的测试程序及安全规定并仔细阅读说明书；3、 衣着规定：操作人员不可穿有金属装饰的衣服或佩戴金属的饰物，如手表等。
耐压测试仪绝不能让有心脏病或配带心脏起搏器的人员操作。
1、 严禁连续、快速的开关电源开关；2、 严禁把高压输出和地短路；3、 不要使用外部电压，即不要把外部装置产生的高压施操作注意事项加于测试仪高压输出端口。
因为仪器内部的电压表不能作为单独的电压表使用。
外部电压有可能损坏电压表；4、 紧急情况的处理：在紧急情况下（电击事故的发生或被测体燃烧），必须采用以下操作，可以先完成A或者B，但是两者必须全部完成。
A、 关闭仪器的电源开关；B、 从电源插座上拔掉仪器的电源线。
5、 在测试过程中的预防措施：A、 戴绝缘手套防触电B、 连接测试线与电流测量端：当本测试仪在使用的情况下，任何时候都必须去检查此测试线是否接好、松动或脱落，测试时，请先以电流测量端的测试线接上待测物！C、 连接测试线于高压输出端：连接好电流测量端的测试线，再依以下程序连接高压输出线1）先按下“STOP”键2）确认测试灯没有亮3）将高压输出线插入高压输出端上。
耐压测试仪操作规程
耐压测试仪操作规程一、引言耐压测试仪是用来测试电气设备、电子产品和电路板的耐压性能的一种测试工具。
本操作规程旨在规范耐压测试仪的操作流程，确保测试的准确性和安全性。
二、设备及材料准备1. 耐压测试仪：确保耐压测试仪处于正常工作状态，并已进行定期的维护和校准。
2. 电气设备或电子产品：需要进行耐压测试的设备或产品。
3. 连接线：适当的连接线，与设备或产品进行连接。
4. 工作台：稳定的工作台，并确保工作区域整洁。
三、操作流程1. 安全准备a. 确保耐压测试仪的电源线正确连接，并接地良好。
b. 检查电源线和连接线，确保没有破损和裸露的电线。
c. 戴好绝缘手套和绝缘鞋，并确保工作区域没有积水或湿润的环境。
d. 确保设备或产品处于安全状态，没有明显的损坏或漏电现象。
2. 连接设备或产品a. 将耐压测试仪的电源线插入适当的电源插座，并接通电源。
b. 根据设备或产品的接口要求，选择合适的连接线将其连接到耐压测试仪。
c. 将连接线的另一端分别连接到设备或产品的输入端和地线端。
确保连接牢固。
3. 设置测试参数a. 在耐压测试仪的控制面板上，选择合适的测试模式，例如交流耐压测试或直流耐压测试。
b. 根据设备或产品的规格要求，在控制面板上设置合适的测试参数，如电压、频率等。
c. 检查参数设置是否正确，确保测试条件符合设备或产品的标准要求。
4. 安全操作a. 在开始测试之前，确保现场没有无关人员，并使用隔离栅栏将测试区域隔离。
b. 确保测试期间不离开现场，随时监控设备或产品的测试情况，并准备好应急措施。
c. 在测试过程中，严禁触摸设备或产品的裸露的电线或接口，以免发生触电事故。
d. 如发生异常情况，如设备或产品短路、漏电等，立即停止测试，并采取相应的安全措施。
5. 测试记录和数据分析a. 在测试开始前，记录设备或产品的相关信息，如型号、序列号等。
b. 在测试过程中，记录测试参数、测试时间和测试结果，并及时做好标记。
c. 完成测试后，整理测试记录和数据，并进行必要的分析和比对。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
耐压测试仪操作规范
E、测试仪处于测试状态：测试线、待测物、测试探头和输出端都带有高
立即触摸任何可能造成触电的地方。
1、电源开关；
2、START开始测试键；
3、REST停止键：测试失败，超漏灯亮时，按下此按键停止报警，进入下一个
待测状态；
4、远控接口：配合测试枪或远控测试棒使用；
5、输出电压调节旋钮：开机时确认此旋钮处于零位，顺时针旋转输出电压增
大，反之减少；
6、高压输出端口；
7、电流测量返回端；
8、电源检测指示灯“电源接地、安全”绿灯；
9、高压输出指示灯；
10、超漏指示灯；
11、测试指示灯；
12、电压显示窗口；
13、电流显示窗口；
14、时间显示窗口；
15、UP键：时间设置值增大；
16、DOWN键：时间设置值减小；
17、电流预置调节电位器；
18、测试/预置按键；
19、2mA/20mA切换按键：按下为20mA档，弹出为2mA档。
1、测试前准备：。
